Люксметр. знакомство с прибором для измерения освещённости

Как снизить пульсацию освещения?

В последние годы все большее значение отдается контролю пульсации, исходящей от источников освещений.

При завышении этих параметров принимаются все меры для их нормализации (снижения).

Реализуется это одним из следующих методов:

  1. Использованием осветительных устройств, работающих от переменного тока (частота должна быть больше 400 Гц).
  2. Монтажом в светильник компенсирующего устройства ПРА, а также подключением ламп со сдвигами. Для первой лампы характерен отстающий ток, а для второй — опережающий.
  3. Установка простых светильников на разные фазы (потребуется трехфазная сеть).
  4. Применение светильников с ЭПРА.

Выбор одного из вариантов, с помощью которого можно добиться оптимального параметра коэффициента пульсаций, зависит от условий реализации для каждого из конкретных случаев.

Есть помещения, где светильники подключены лишь к одной из фаз, что делает монтаж к различным фазам весьма сложной задачей.

Удобнее всего — купить специальные светильники с ЭПРА. Их преимущество — соответствие всем санитарным нормам. При этом можно отдельно смонтировать ЭПРА в уже готовые устройства.

Какой люксметр лучше купить

Одними из основных показателей работы любого люксметра являются спектральная чувствительность и диапазон измерений. Необходимые параметры зависят от типа освещения, уровень которого предстоит определять.

Универсальные модели оснащены переключателями режимов тестирования. Для комфортного использования в офисе или учебной аудитории будет достаточно диапазона измерений до 10000 люкс.

Стоит обратить внимание на тип питания. Работа с устройством в помещении небольшой площади не потребует активного перемещения

Это позволит использовать люксметр, питающийся от электрической сети. В иных случаях лучше приобрести портативную модель, работающую от батареек или аккумулятора.

Важным критерием при выборе устройства является допустимая погрешность. Она напрямую влияет на точность производимых измерений. При необходимости корректного определения уровня освещенности в помещении следует искать люксметр с погрешностью не более 3%.

Большое влияние на работу подобных приборов оказывают конструктивные особенности. Различают модели с выносными датчиками и моноблоки.

Первый тип люксметров будет полезен при произведении замеров в труднодоступных местах. Моноблоки подходят для более оперативной работы и отличаются точностью показаний.

Современные люксметры предлагают широкие возможности для анализа полученных замеров: функции расчета коэффициента пульсации, сравнения показаний, фиксация текущего замера и пр.

Рекомендации: 13 лучших лазерных уровней

Коэффициент пульсации и нормы освещенности: основные документы

Главный документ, в котором прописаны все требования в отношении коэффициентов пульсаций и норм освещенности — Свод правил СП (выпущен под номером 52.13330.2011).

Он был выпущен в 2011 году и представляет собой СНИП 23-05-95, где прописаны ключевые требования законов страны в отношении международных нормативов, энергетической эффективности и техники безопасности.

В Своде правиле есть наиболее важные требования к коэффициенту пульсации и освещенности в различных типах помещений — жилых, промышленного типа и общественных.

Контроль освещенности и уровень пульсаций искусственного освещения необходим не только для формального прохождения аттестации рабочего места или же плановой проверки со стороны санэпидстанции.

Это важно для здоровья человека, ведь отклонение от действующих показателей может привести к нарушениям самочувствия всех сотрудников, которые находятся в помещении. Как следствие, снизится работоспособность, уменьшится рентабельность компании и упадет прибыль

Как следствие, снизится работоспособность, уменьшится рентабельность компании и упадет прибыль.

Не меньшее действие оказывает и свет в жилых помещениях. Та же пульсация не видна глазу, но может постепенно воздействовать на здоровье людей.

Вот почему так важен ответственный подход к выбору компьютерной техники и осветительных устройств.

Соблюдение норм — шанс избежать негативных последствий, защитить своих сотрудников и себя лично. Также использование трековых светильников позволит регулировать уровень освещенности в отдельных зонах помещений.

Световой поток и освещенность

Прежде чем говорить об измерениях, необходимо в первую очередь уточнить основные понятия светотехнических величин. Довольно часто встречаются расхождения в терминологии, когда освещенность отождествляется со световым потоком.

Это совершенно разные величины, хотя и связанные между собой определенным образом. Например, световой поток характеризует тот или иной элемент освещения и касается именно этого источника света. Единицей измерения служит люмен, представляющий силу света, мощностью в одну канделу, расположенную в рамках телесного угла в 1 стерадиан.

Освещенность, в свою очередь, образуется от первой величины, поскольку она является световым потоком, воздействующим на единицу площади. Для определения этой величины существует специальная единица – люкс, полученная в результате освещения световым потоком в 1 люмен какой-либо поверхности, площадью 1 м2. Таким образом, освещенность не связана напрямую с источником освещения, а соотносится с окружающей средой.

В отличие от светового потока, представляющего собой постоянную величину, параметры освещенности в разных точках помещения будет отличаться под влиянием определенных местных условий:

  • Численность светильников, расположенных возле мест, где проводятся замеры.
  • Давление света, производимое всеми приборами освещения.
  • Дистанция до световых приборов.
  • Способность поверхностей, расположенных в помещении, к отражению света.

Для выполнения замеров освещенности существует специальный измерительный аппарат – люксметр, широко применяемый в быту и на производстве.

Измерение освещенности помещения: основные методы и приборы

Чтобы определить уровень освещенности, можно использовать один из перечисленных ниже приборов — флэшметр, экспозиметр и экспонометр, люксметр или фотометр.

Главный прибор из данной группы, способный выдать параметр реальной освещенности (естественной или искусственной) — люксметр.

Они бывают аналоговые и электронные. Аналоговые приборы уже не выпускаются, остались только раритеты.

Его можно применять для решения следующих задач:

  • измерения уровня освещения при аттестации (проверке) рабочих мест;
  • снятия показателей освещенности и их сравнение с расчетными параметрами при выполнении работ по монтажу элементов освещения;
  • контроль соответствия уровня освещенности в тех или иных помещениях действующим нормам;
  • анализ параметров освещенности на соответствие расчетным параметрам в период проведения работ по монтажу осветительных элементов.

Сам люксметра работает на простом принципе. Внутри устройства встроен фотоэлемент. Когда на него направляется световой поток, внутри полупроводникового элемента освобождается мощный поток электронов.

Результатом является появление электрического тока. Величина последнего пропорциональна силе света, который освещает фотоэлемент устройства.

Как правило, именно этот параметр и отражен на приборной шкале.

В зависимости от типа фиксации контролирующего элемента (датчика) люксметр бывает двух видов:

  • жесткая фиксация датчика (выполняется в форме цельного устройства, моноблока);
  • с датчиком выносного типа, который подключается при помощи гибкого кабеля.

Для проведения простых измерений достаточно самого простого устройства — люксметра в форме моноблока, без дополнительных опций.

Если же требуется уточнение большего числа параметров при проведении профессиональных исследований, то лучше применять более сложные устройства — с опцией вычисления среднего параметра и встроенной памятью.

Большой плюс — применение в люксметре специальных светофильтров. С их помощью можно более точно вычислить параметр силы света, исходящий от осветительных приборов с различными оттенками цвета.

Кроме этого, устройства с выносным датчиком показывают большую точность измерений, ведь на них меньше действуют внешние факторы.

В свою очередь, наличие ЖК-дисплея на современных моделях существенно упрощает процесс снятия показаний с устройства.

Такие приборы, как эскпозиметры и экспонометры применяются в фототехнике.

Их задача — фиксация параметров освещенности экспозиции и яркости. Зная величину этих показателей, фотограф может добиться идеального качества фото.

В свою очередь, экспонометры выпускаются двух видов. Они бывают внешними и внутренними.

Задача флэшметра — измерение уровня освещенности в процессе фотографирования. В качестве вспомогательных элементов применяются осветительные устройства импульсного типа.

В новых фотоаппаратах флэшметр уже встроен. Его задача — регулирование мощности фотовспышки в зависимости от уровня освещения.

В профессиональных студиях, как правило, используются флэшметры выносного типа. Их особенность — наличие точной системы индикации, способной фиксировать не только падающие, но и отраженные лучи света.

Мультиметр (фотометр) — прогрессивный и более современный тип флэшметра. Его плюс — способность сочетания функций упомянутого нами прибора и экспонометра.

Освещенность помещений: в чем измеряется?

Номинальная освещенность помещения в численном выражении – это световой поток, который опускается на плоскость под углом 90 градусов из расчета на одну единицу площади.

Если же падение света происходит под острым углом, то параметр освещенности изменится.

Полученный показатель будет уменьшаться прямо пропорционально упомянутому выше углу.

Единица измерения уровня освещенности — люксы. При этом один люкс равен одной единице светового потока (люмена) на квадратный метр.

Если рассматривать физическую единичную систему, то единица измерения освещенности — фоты. При этом 1 фот = 10 000 люксов.

Параметр освещенности будет меняться пропорционально силе света, исходящей от самого источника. Чем дальше находится освещаемый предмет, тем ниже его освещенность.

К примеру, в США и Англии единица освещенности другая. Там принято использовать «фут-канделу». Этот параметр отображает, что сила света, которая равна одной канделе, освещает предмет на расстоянии один фут от источника света.

В теории применяется еще несколько видов единиц измерений, но, как правило, они устарели, не признаются международной системой или представляют собой обычные производные от основного параметра (люкса).

Характеристики приборов testo 540 и 545

Среди множества измерительных устройств следует обратить внимание на модель цифрового люксметра «testo 540» немецкого производства. Благодаря своим качествам и техническим характеристикам, этот прибор для измерения освещенности завоевал признание многих российских пользователей

Он выполнен в виде моноблочной конструкции с фотоэлементом, интегрированным непосредственно в корпус. Отсутствие соединительного провода делает пользование им более удобным, поскольку для выполнения замеров достаточно одной руки.

Конфигурация и размеры люксметра сравнимы с мобильным телефоном. Все показания отображаются на жидкокристаллическом дисплее, а вся клавиатура состоит из трех кнопок.

  1. Первая кнопка служит для включения и выключения;
  2. Вторая – для выбора системы и единиц измерения;
  3. Третья – для сохранения полученных результатов.

Замеры освещенности могут выполняться в пределах от 0 до 100 тыс. лк. Устройство очень простое в использовании и может применяться практически в любой сфере повседневной жизни.

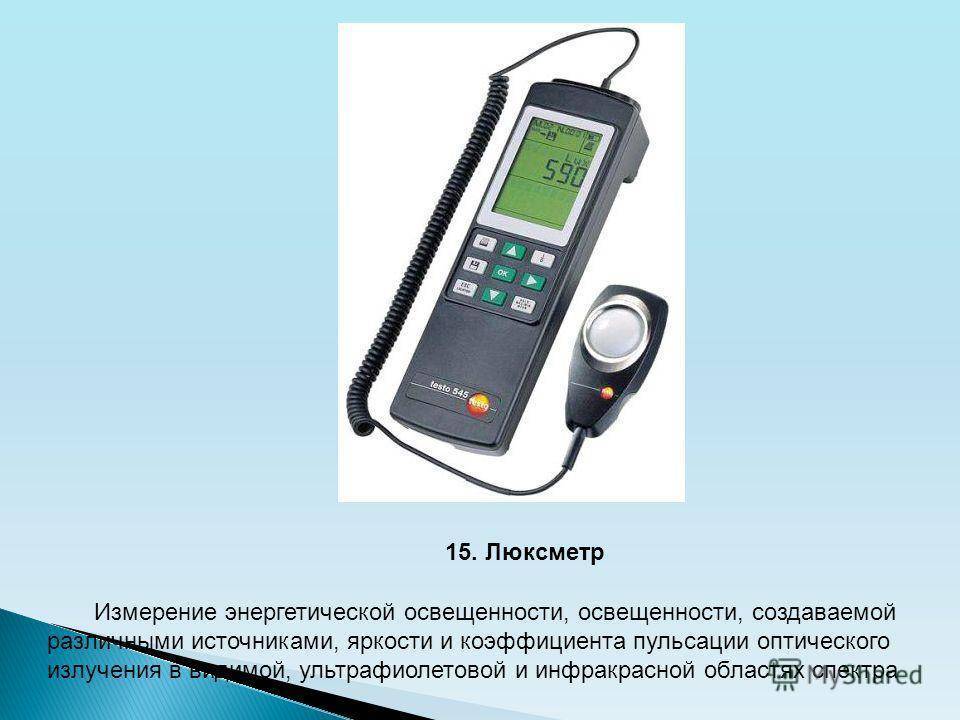

Более совершенным прибором считается профессиональный измеритель – люксметр «testo 545», в котором светоприемник и электронный блок располагаются отдельно, соединяясь проводником. Он отличается значительно большим количеством функций и позволяет использовать разные методы замеров. В памяти может сохраняться до 99 мест измерений и до 3000 полученных результатов. При подключении к компьютеру появляется возможность создать объемный график освещенности для отдельно взятого помещения, а полученные сведения распечатать на принтере.

Устройство и принцип работы

Основой любого люксметра является фотоэлемент — полупроводниковое устройство, в котором световые кванты передают свою энергию электронам, в результате чего возникает электрический ток. Сила тока пропорциональна величине освещённости в том месте, где находится фотоприемник.

Другим элементом люксметра служит аналоговый или цифровой индикатор. В механических устройствах электрический ток, преобразуемый гальванометром, вызывает вращательное движение стрелки указателя. В цифровых приборах аналоговый сигнал (электрический ток) с помощью оптико-электронного конвертора преобразуется в цифровой с отображением результата на жидкокристаллическом дисплее. Конструктивно оба узла (фотоприемник и преобразователь) выполняются либо в виде самостоятельных элементов, соединённых между собой проводом, либо в общем корпусе.

Моноблок лучше подходит для оперативного проведения замеров, поскольку меньше весит и удобнее в работе. Однако возникают неудобства при измерении в труднодоступных местах, с разных направлений и регистрации при этом показаний. Поэтому при проведении аттестации рабочих мест чаще всего используют приборы с вынесенным фотодатчиком. Рассмотрим некоторые из наиболее распространённых моделей.

Что такое люксметр и для чего он нужен?

«Измеряй все, поддающееся измерению, а что не поддаётся — сделай измеряемым» — этот афоризм, приписываемый Галилею, подтверждает, что освещённость тоже можно измерить. Поскольку её единицей служит люкс (по-гречески — свет), то и прибор для измерения освещённости называется люксметр (метр — измеряю). Применяется как внутри помещения, так и на открытом пространстве. В каких случаях он используется?

Установлено, что как слабый, так и чрезмерно яркий свет действует неблагоприятно на протекающие в мозгу процессы. При недостатке освещения падает работоспособность, снижается концентрация внимания, возникает сонливость. Излишне яркий свет приводит к возбуждению нервной системы. И то, и другое создаёт предпосылки для несчастного случая. Поэтому в число плановых мероприятий по охране труда на рабочих местах входит и проверка освещения рабочих мест. ГОСТ Р 55710-2013 устанавливает нормы освещённости (в люксах) помещений различного назначения. Упрощенно, в офисе согласно санитарным нормам и правилам (СНИП) освещённость должна быть от 200 до 300 лк.

Процесс фотосинтеза у растений, в результате которого вырабатываются питательные вещества из углерода воздуха, происходит под воздействием света. При этом растения по-разному реагируют на температурные условия и уровень освещённости. Практически все культурные растения и большинство овощей хорошо развиваются в условиях умеренного освещения. Другие виды требовательны к высокой температуре и освещённости. Поэтому люксметры используют для контроля и поддержания требуемой освещённости для различных культур в тепличных хозяйствах, оранжереях, ботанических садах.

Коэффициент пульсации: особенности измерения

Чтобы определить частоту пульсации освещения, можно воспользоваться простым и эффективным прибором — измерителем освещенности, пульсации и яркости.

Его функциональность позволяет определить:

  • уровень яркости мониторов и приборов искусственного освещения;
  • уровень освещенности комнаты;
  • пульсации освещенности всех видов мониторов;
  • пульсации волн света, появляющихся при мерцании разных светильников.

Принцип действия основной группы устройств (пульсметра, яркометра и люксметра) — контроль уровня света посредством фотодатчика, после чего происходит преобразование сигнала и результат можно увидеть на ЖК-дисплее.

Люксметр-Пульсметр-Яркомер Эколайт-02.

Чтобы определить коэффициент пульсации, можно пойти двумя путями — провести самостоятельный анализ или воспользоваться компьютерной программой.

Самые популярные устройства для вычисления пульсаций — «Эколайт — 01 (02)» и «Люпин». Если необходимо анализировать данные на компьютере, то можно использовать специальный софт — «Эколайт-АП».

Главное отличие устройств для измерения пульсаций — качество фотоэлементов, вид источников питания (аккумуляторов) и уровень чувствительности.

Максимальный коэффициент пульсации имеют светодиодные лампы (иногда этот параметр может достигать 100%). Лампы накаливания и люминесцентные лампы имеют меньший коэффициент пульсации.

К примеру, у первых коэффициент пульсации не больше 25%. При этом качество и цена источника света не важны, ведь даже дорогостоящие лампы могут иметь высокий коэффициент пульсации.

Виды люксметров

Как было сказано выше, люксметры могут быть аналоговыми и цифровыми. У каждого есть свои особенности:

Аналоговые. Более простые и недорогие, но дают не слишком точные результаты. Аналоговый индикатор представляет собой шкалу со стрелкой.

Цифровые. Более новые устройства с дисплеями. Такие приборы дают максимально точные показания.

Еще люксметры делятся на виды в зависимости от характера устройства:

Моноблоки. Датчик и индикатор находятся в одном корпусе. Лишь у нескольких моделей датчик может сниматься. В труднодоступных местах измерение может доставлять неудобства.

С выносным датчиком. Фотоэлемент и индикатор – 2 отдельных устройства, соединенные между собой гибким проводом. Подобные приборы удобнее всего, когда нужно измерить величину освещенности под разными углами.

При выборе люксметра стоит учитывать, в каких условиях он будет применяться. Для применения в быту подойдут моноблоки. Для измерения освещенности на рабочем месте удобнее будут люксметры с выносным датчиком. Такие устройства дают более точные результаты. В профессиональной сфере используют люксметры, оснащенные дополнительными деталями:

  • светорассеивающими насадками (позволяют измерять освещенность при очень ярких источниках света);
  • светофильтрами, приближающими чувствительность фотоэлемента к уровню, свойственному человеческому глазу;
  • насадками для уменьшения погрешности измерений при косо падающем свете и пр.

Также существуют люксметры, способные определять неравномерность и среднее значение освещенности. В них может быть встроенная память, позволяющая переносить информацию на компьютер. В зависимости от дополнительных функций люксметры могут быть представлены еще несколькими видами. Среди них:

  • Люксметр-яркомер. Кроме основной функции может измерять яркость светящихся объектов.
  • Люксметр-пульсомер. Дополнительно способен определять коэффициент пульсации, например, свечения экранов мобильных устройств и компьютерных мониторов.
  • Универсальные люксметры. Многофункциональные приборы, сочетающие в себе функции люксметра, яркомера и пульсомера.

Коэффициент пульсации освещенности: сущность и нормы

Не секрет, что все осветительные приборы излучают неравномерный световой поток, имеющий различное число колебаний. Этот эффект скрыт от глаз, но его действие на здоровье человека весьма существенно.

При этом опасность света как раз и заключается в том, что его нельзя распознать, но результатом действия может стать расстройство сна, слабость, депрессия, сбои в работе сердца, дискомфорт и так далее.

Коэффициент пульсации освещения — параметр, который отражает силу изменения светового потока, направляемого на единицу поверхности в определенный временной промежуток.

Расчет коэффициента производится по простой формуле — максимальный параметр освещенности в определенный промежуток времени «минус» минимальный показатель за тот же промежуток времени.

Полученное число необходимо поделить на средний параметр освещенности и умножить на 100%.

Стоит учесть, что существующими санитарными правилами установлен верхний лимит на параметр коэффициента пульсации.

В месте организации рабочего места он не должен быть выше 20%. При этом чем ответственней вид деятельности у работника, тем ниже должен быть этот параметр.

Так, для офисных помещений и административных зданий, где подразумевается напряженный зрительный труд, коэффициент пульсации не должен быть больше 5%.

При этом в учет берется световой поток с пульсаций до 300 Гц, ведь более высокий параметр частоты просто не воспринимается организмом человека и не может оказывать на него какое-либо влияние.

Как пользоваться люксметром?

Быстро и безопасно для фотоприемника найти нужный диапазон измерения можно, если действовать в определённой последовательности:

  1. Установите на фотоприемник насадки с максимальным светопоглощением (К и Т), включите правую кнопку, что соответствует измерению максимальной освещённости — 100 000 лк. При отсутствии реакции измерительной стрелки включите левую (до 30 000 лк).
  2. Если стрелка не шевелится, замените фильтр на более прозрачный (Р) и включайте в той же последовательности: сначала правую кнопку, затем левую.
  3. При отсутствии шевеления установите мягкий фильтр (М) и произведите аналогичные манипуляции.
  4. Если в этом случае при нажатой левой кнопке результат будет менее 5 лк, снимите базовую насадку К и заканчивайте поиск.

Чтобы отодвинуть измеряемую величину от области перекрытия двух шкал (в районе 5 – 20 делений), рекомендуется отсчёт измерения начинать с 5 делений по внутренней шкале, или с 20 по наружной. Для этой цели на шкалах отмечены точки начала отсчёта.

Помните: избыточное освещение селенового фотодатчика может повлиять на правильность измерений, поэтому соблюдайте приведённую последовательность действий.

Прибор для измерения освещенности Ю-116

Устройство ещё советской разработки Ю-116 в диапазоне от 1 до 100 000 лк. Состоит из 2-х частей: селенового фотоэлемента и стрелочного гальванометра, служащего для замера показаний. Хранится в футляре в разобранном виде, что обеспечивает надёжную защиту от повреждений. Перед работой фотоприемник соединяют с преобразователем с помощью вилки.

На шкале измерителя имеются 2 концентрические дуговые шкалы. Внутренняя проградуирована от 0 до 30 лк, наружная — от 0 до 100. На фотоэлемент одета светорассеивающая насадка, состоящая из белой полупрозрачной пластмассы и непрозрачного кольца. Обозначена она буквой «К», измерения с ней производятся в указанных выше диапазонах. Имеются ещё 3 фильтра-насадки: М, Р и Т. При установке их параллельно с базовой насадкой К диапазон измерения увеличивается соответственно: в 10, 100 и 1000 раз.

Две кнопки на панели прибора предназначены для переключения с одной шкалы на другую. Когда включена левая кнопка, измерения производятся в диапазонах: 0 – 30, 0 – 300, 0 – 3000, 0 – 30 000 (при установке соответствующих насадок). При включённой правой: 0 – 100, 0 – 1 000, 0 – 10 000, 0 – 100 000. Кроме кнопок на корпусе имеется корректор для установки стрелочного индикатора в нулевое положение.

Люксметр Ю-117 отличается от предшественника лишь большим количеством кнопок. Вместо двух клавиш переключения шкал прибор оснащён пятью кнопками переключения диапазонов, благодаря чему повышается точность измерения. Добавлены также кнопки включения прибора, контроля питания и регулятор установки на ноль. Питание обеих моделей автономное — от гальванического элемента типа «Крона» напряжением 9 В. Цена приборов у разных продавцов — от 6 до 10 тысяч рублей.

Как пользоваться люксметром

При определении освещенности люксметром важно правильно направлять устройство. Здесь стоит учитывать, что максимальные показатели получаются, когда световой поток падает перпендикулярно

В целом для проведения измерений люксметр нужно включить и расположить на рабочей поверхности, наклонной или горизонтальной. Конкретные особенности работы будут зависеть от модели устройства. Здесь стоит воспользоваться инструкцией по эксплуатации от производителя.

Важные правила работы с люксметром:

  • Предварительно убедиться, что стрелка прибора установлена на 0.
  • В процессе измерения прибор должен быть в неподвижном состоянии, поскольку движения могут повлиять на результат.
  • При измерении не должно быть посторонних источников света, поскольку они также влияют на конечные результаты. Оставляют только те, светильники, от которых требуется учесть освещенность помещения.

Как замерить освещенность с помощью прибора

Перед проведением измерений нужно настроить прибор. С этой целью выполняются следующие действия:

  • Насадки, устанавливаемые на фотоприемник, должны иметь максимальное светопоглощение. После этого нужно включить правую кнопку, соответствующую максимальной освещенности до 100 тыс. лк. Если индикатор или стрелка не реагируют, включается левая кнопка, настроенная на освещенность до 30 тыс. лк.
  • При дальнейшем отсутствии реакции, фильтр фотоприемника следует заменить более прозрачным, после чего повторить включение в такой же последовательности. Замену фильтров необходимо продолжать до тех пор, пока индикатор не начнет реагировать на включение. Во всех случаях необходимо избегать избыточного освещения фотодатчика, поскольку это может оказать влияние на точность полученных результатов измерений.
  • Для проведения замеров допускаются люксметры со спектральной погрешностью свыше 10%, если при этом используется поправочный коэффициент, связанный со спектральным составом конкретного источника света.
  • Каждый люксметр должен пройти аттестацию на предмет получения метрологического свидетельства.

До того как проводится измерение освещенности все перегоревшие лампы должны быть заменены, а сами светильники очищены. Из помещений нужно убрать всю мебель и оборудование, стекла в оконных проемах вымываются начисто. Предварительно в плане помещения в районе рабочих мест наносятся контрольные точки, на которых указываются размещенные светильники. Контрольные точки для аварийного освещения отмечаются в соответствии со специальными нормами.

Непосредственное измерение освещенности выполняется следующим образом:

  • Приборы устанавливаются в точке измерения в горизонтальном положении. При замерах освещенности рабочего места фотодатчик направляется в сторону источника света.
  • Далее прибор переводится в режим измерения с помощью нужной кнопки.
  • На дисплее появится искомый результат.

Сегодня мы рассмотрим тему пульсации освещения и нормированный параметр освещенности.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

Немного теории

В интернете наблюдается большая путаница в научно-технических терминах, касающихся области светотехники. Один и тот же прибор называют по-разному. Рассматриваемое устройство — люксметр, например, иногда выдают за измеритель светового потока, хотя это не так.

Световой поток — это характеристика осветительного элемента, и говорить об этой величине можно только относительно конкретного источника освещения (лампы накаливания, газоразрядного элемента, светодиода и т. д.). Единицей этой характеристики в системе СИ является люмен (лм). Это сила света в 1 канделу (кд) в телесном угле 1 стерадиан (ср).

Измеряют этот параметр с помощью фотометрического шара (сферического интегратора) диаметром 1 или 2 метра, либо настольными интегрирующими сферами размером от 10 см до полуметра. Все эти приборы, естественно, не для бытового применения, поскольку цена даже небольшого отечественного прибора ТКА-КК1 для контроля светодиодов составляет 35 000 рублей.

Поток света, действующий на единицу площади, выражается освещённостью. Единица этой характеристики — люкс (лк) — результат освещения поверхности в 1 м² потоком, равным 1 люмену. Понятие «освещённость» относится не к источнику освещения, а к окружающей среде. Световой поток есть величина постоянная для каждого источника, в то время как освещённость в каждой точке помещения зависит от нескольких факторов:

  • количества источников, находящихся рядом с местом измерения;
  • светового давления каждого из них;
  • расстояния до источников;
  • отражающей способности предметов обстановки.

Использование люксметра

Для проведения измерений необходимо подключить фотоэлемент к разъему на корпусе люксметра. При этом надо соблюдать полярность, что бы стрелка прибора отклонялась в правильном направлении. Никаких ключей на разъеме нет, хотя возможно разъем данного прибора самодельный. Собственно внутреннее устройство данного люксметра весьма незамысловато. Это просто микроамперметр, к которому подключен фотоэлемент. Кроме этого на передней панели располагается две кнопки с фиксацией для переключения пределов измерения. Эти кнопки коммутируют резисторы в делителе напряжения. Открутив четыре винта на задней стенке корпуса, можно познакомиться с небогатым внутренним миром люксметра.

Люксометры Testo

Один из современных измерителей освещённости, наиболее популярных в России — цифровой люксметр Testo 540 (Германия). Прибор выполнен в одном объёме, фотоэлемент интегрирован с корпусом, благодаря чему повышается удобство использования: отсутствует соединительный провод, который может за что-то зацепиться, измерения можно производить одной рукой.

Формой и габаритами девайс напоминает сотовый телефон. Для индикации показаний служит такой же дисплей, а клавиатура содержит всего 3 кнопки: включения, выбор системы измерения (СИ или американская — фут-свеча) и сохранения результатов. Диапазон измерения: 0 – 100 000 лк или 0 – 93 000 фут-свечей.

Прибор как нельзя лучше подходит для применения в повседневной жизни. С его помощью можно измерять уровень освещения в жилых комнатах, школах, детских садах, в теплицах, помещениях для хранения картофеля и так далее. Обращаться с девайсом предельно просто: нажал кнопку включения, выбора системы (треугольник) и — все. Результат высветится практически мгновенно. Для сохранения результата измерения следует нажать кнопку «mode».

Цифровой прибор Testo 545 относится к классу профессиональных устройств для измерения освещённости среды. Светоприемник выполнен отдельно от электронного блока и соединяется с ним проводником. Отличается от младшего брата большими функциональными возможностями:

  • память для хранения до 3000 результатов измерений;
  • сохранение в памяти 99 мест измерения;
  • подключение к персональному компьютеру;
  • построение объёмного графика величины освещенности в пределах помещения;
  • распечатка данных на принтере.

Этот прибор используется в процессе измерении освещенности зданий, сооружений, а также улиц, дорог и других общественных мест. Цена люксметра Testo 540 сравнима с ценой прибора Ю-116 (около 10 тысяч), а Testo 545 продается за 35 тысяч рублей.

Люксметр является одним из наиболее доступных и в то же время эффективных приборов для измерения параметров освещённости объекта. Его использование обеспечивает комфортные условия для человека, как в производственной обстановке, так и в повседневной жизни. Надеемся, что предложенная статья поможет вам сориентироваться, выбирая прибор с нужными возможностями за приемлимую цену.

Сварочные инверторы. Рейтинг надёжности

Фрезы по дереву для ручного фрезера. Разбираемся в ассортименте

Люксметр — это…

Гораздо проще измерить освещенность — одну из характеристик световой обстановки. Единицей освещенности от светового потока, попадающего на какую-то поверхность, является люкс (в переводе с греческого — «свет»), который выводится из формулы отношения светового потока к площади поверхности, на которую он падает. Люксметр — прибор, предназначение которого — контролировать освещенность. Единицы измерения обозначаются как лк.

Когда говорят об освещенности, то подразумевают не какой-то определенный источник света (лампочку или пламя огня), а окружающую его среду. Вокруг источника света находятся предметы обстановки, отражающие свет. Между ними существует какое-то расстояние, приборы освещения имеют разную интенсивность света. Конструкция люксметра это все и учитывает. Работать с ним можно и на улице, и внутри помещений.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
