Мотор для лодки из бензопилы своими руками

Самодельный велосипед с мотором

Народные умельцы выдумали множество вариантов, как переделать велосипед в мопед. Их смысл сводится к следующему:

  • берется велосипед;
  • к багажнику либо раме прикрепляется мотор с бензобаком;
  • устанавливается редуктор (имеющий передаточное соотношение 18 к 1) и специальная передача;
  • монтируются дополнительные амортизаторы;
  • ставится тормоз.

Вместо редуктора используют две зубчатые пары, соединяющиеся друг с другом с помощью велосипедной цепи. За основу часто берут различные старые велосипеды (как на фотографии далее), а более современные (горные) модели используют значительно реже.

Устройства с антикавитационной плитой

Лодочные моторы при помощи антикавитационной плиты управляются довольно комфортно. В данном случае начинать работу по сбору устройства необходимо с закрепления двигателя. Только после этого навариваются фиксаторы. Чтобы закрепить топливный насос, можно воспользоваться винтами. В данном случае прокладку устанавливать не обязательно

Отдельное внимание следует уделить топливной системе. Крепиться она должна рядом с водяным поршнем

Антикавитационная плита фиксируется возле коннектора. Однако с поддоном соприкасаться она не должна. В итоге останется только установить дейдвуд.

Что такое пилорама из бензопилы

Чтобы узнать, как быстро и легко сделать пилораму из бензопилы, для начала необходимо разобраться, что же собой представляет устройство.  Пилорама — это агрегат, который служит для того, чтобы обрабатывать заготовки в виде бревен. К процессу обработки относится распиливания бревна на доски и изготовление брусьев. Заводское устройство имеет большие размеры, откуда и возникает большая цена такого оборудования.

Чтобы не покупать пилораму заводского типа, в которой приводным механизмом выступает мощный электромотор, который питается от напряжения 380В, есть хорошая альтернатива — это агрегат с использованием бензопилы. Причем использовать можно не только бензопилу, но и электропилу. Конструктивно схема пилорамы будет идентична. Кроме цепных пил, можно также сделать пилораму из ленточной пилы. Различие в их применении следующее:

  1. Если изготавливается пилорама своими руками из бензопилы цепной, то такое оборудование позволяет производить распил круглого леса. В основание такого агрегата входит пильная цепь, главным недостатком которой является образование большого количества опилок. Кроме того, при продольном распиливании древесины требуются не только мощные инструменты, но еще и соответствующей прочности цепи, например, с победитовым или алмазным напылением, которые способствуют продлению срока службы насадки
  2. Мобильная ленточная пилорама применяется для распила бревен больших диаметров. Однако использование таких агрегатов также имеет свои недостатки, как например, распространение опилок на большую площадь от места обработки. Этот недостаток можно легко устранить, если подключить к стружкоотделителю гибкий воздуховод. Основное достоинство ленточных агрегатов в том, что срез получается тонким, и поэтому выделяется небольшое количество стружки

Ниже на фото изображено оба варианта пилорам из бензопилы и ленточного полотна, которые были сделаны своими руками.

Так выглядит простейшая конструкция рассматриваемого агрегата, в основе которой лежит пила с цепным режущим механизмом.

Если первый вариант считается мобильным, то второй стационарным, а также требует больших затрат для изготовления. Если поставлена цель быстро и легко сделать пилораму из подручных средств с применением бензопилы, тогда рассмотрим подробно, как реализовать задумку пошагово.

Это интересно! Электропилу также можно использовать в качестве приводного режущего инструмента для распиливания бревен. Только одним из основных недостатков электропил является их малая мощность, поэтому справиться с серьезными заготовками инструмент не сможет.

https://youtube.com/watch?v=ke1B6T-GdRY%3F

Что можно сделать из бензопилы Дружба

Техника, которую можно сделать своими руками из бензопилы Дружба 4 имеет большой список. Все ограничивается только фантазией мастера. В интернете опубликовано много видео с подробным описанием пошагового изготовления самоделок. В рамках статьи мы собрали только самые лучшие видео, на основании которых можно без проблем сделать нужную вам технику. Самой простой самоделкой считается лодочный мотор, а сложной – вездеход, мотособака, газонокосилка. Приведем примеры самоделок от простого к сложному.

Нож из шины

Эта поделка не имеет прямого отношения к бензопиле Дружба 4, однако пользуется спросом, т.к. нож из шины бензопилы Дружбы очень хорошо держит заточку, устойчив к коррозии. Для изготовления потребуется только сама шины от пилы. Цена на вторичном рынке варьируется от 200 до 500 рублей. Для реализации поделки предлагаем посмотреть интересное видео, автор которого подробно описывает, как сделать кухонный нож из шины. Особенность видео в том, что автор показывает простой метод проделывания отверстия в стали рукоятки, без сверления.

Велосипед

Чтобы сделать велосипед с двигателем от бензопилы Дружба понадобится сама пила и велосипед, желательно Кама с багажником. Процесс изготовления самоделки:

  1. Закрепить двигатель на раме велосипеда.
  2. Проложить тросик газа и курок на руль.
  3. Соединить цепью приводное колесо велосипеда и шкив на двигателе пилы.

В качестве наглядной инструкции рекомендуем посмотреть видео готовой самоделки.

Косилка (газонокосилка)

Чтобы сделать косилку, опять потребуется сама бензопила Дружба 4, маленькие колеса, нож и металлопрокат для изготовления корпуса и защитного кожуха. Нож подойдет либо от мотокосы, либо от газонокосилки, все зависит от того, какой рабочий диаметр будет заложен проектом. Представляем вашему вниманию на обзор видео, автор которого сделал косилку из бензопилы Урал (существенного отличия от Дружбы нет, поэтому и рекомендуем к просмотру).

Лодочный мотор

Переделать бензопилу в лодочный мотор уже будет гораздо сложнее, нежели в велосипед или косилку. Изделие будет нацелено на контакт с водой, а с ней, как известно нужно быть предельно внимательным. По рекомендациям многих мастеров, привод и вал лучше использовать от старого лодочного мотора. Двигатель от Дружбы 4. Останется только соединить их воедино. Для примера рекомендуем посмотреть интересное видео, автор которого сделал лодочный мотор из бензопилы Дружба 2. Автор демонстрирует работу пилы в бочке с водой.

Пилорама

Чтобы сделать пилораму из бензопилы, достаточно изготовить приспособление для продольного роспуска бревна. Ее задача – удерживать шину пилы в ровной плоскости относительно бревна. Для наглядного представления рекомендуем посмотреть видео демонстрации приспособы в работе. Из видео становится ясно, что для самоделки нужен минимум материалов – обычный металлопрокат (профильная труба).

Вездеход

Переделать бензопилу в вездеход уже очень сложно, но все-таки возможно. В интернете много видео, авторы которых реализовали данную идею. Вся суть заключается в том, что нужно изготовить свое шасси: раму, колеса, привод и т.д., а в качестве двигателя будет использоваться бензопила Дружба 4. Единственная рекомендация – это использовать вместо колес обычные камеры, связанные по периметру, такие колеса существенно легче тех, что с шинами, соответственно мотору будет гораздо проще во время движения.

На обзор предлагаем посмотреть интересное видео о самоделке вездеходе из бензопилы Дружба 4. В самоделке используется самокат, гусянка, поэтому это скорей всего снегоход, нежели вездеход.

Мотособака (мотобуксиробщик)

Изготовление мотособаки из бензопилы Дружба 4, как и в случае с вездеходом также сводится к первоначальной разработке шасси: рама, гусеница, управление и т.д. А двигатель пилы это всего лишь движущая сила.

Предлагаем посмотреть интересное видео, автор которого показывает, как сделать мотособаку почти из подручных материалов. Например, зацепы гусеницы изготовлены из обычных пластиковых труб, а весь каркас мотобуксировщика сварен из обычной профильной трубы маленького диаметра.

Вертолет

Переделка бензопилы в вертолет – это скорей всего просто эксперимент, практического применения нет. В интернете есть видео летательных аппаратов, авторы которых разработали такие проекты и реализовали в жизнь, например самодельный самолет из бензопилы.

Снегоуборщик с двигателем от бензиновой пилы

Чтобы не раскидывать снег лопатой в зимнее время года, вполне возможно самостоятельно сделать снегоуборщик из бензопилы. Для практической реализации проекта необходим двигатель мощностью около 3 кВт (4,1 л.с.), например, от пилы «Штиль». Кроме привода снегоуборщик состоит из таких узлов и деталей:

  • заборного отсека с расположенным внутри шнеком с лопастями;
  • ручки;
  • рамы;
  • выбрасывателя снега.

Все эти узлы видны на следующей фотографии.

Умельцами представлены колесные и оснащенные саночными полозьями модели снегоуборочной техники. Последний вариант более прост в конструктивном плане для воплощения. Вариант конструкции рамы и заборного отсека продемонстрирован на фото далее.

Основные моменты заключаются в подборе пары шестерней и в изготовлении хорошего шнека (показан на фотографии ниже), который будет через цепную передачу приводиться в движение мотором.

Для изготовления корпуса заборного отсека подойдут стальные оцинкованные листы. Лопасти шнека часто делают из толстой резины. В качестве выбрасывателя снега вполне пригодна канализационная труба из пластика.

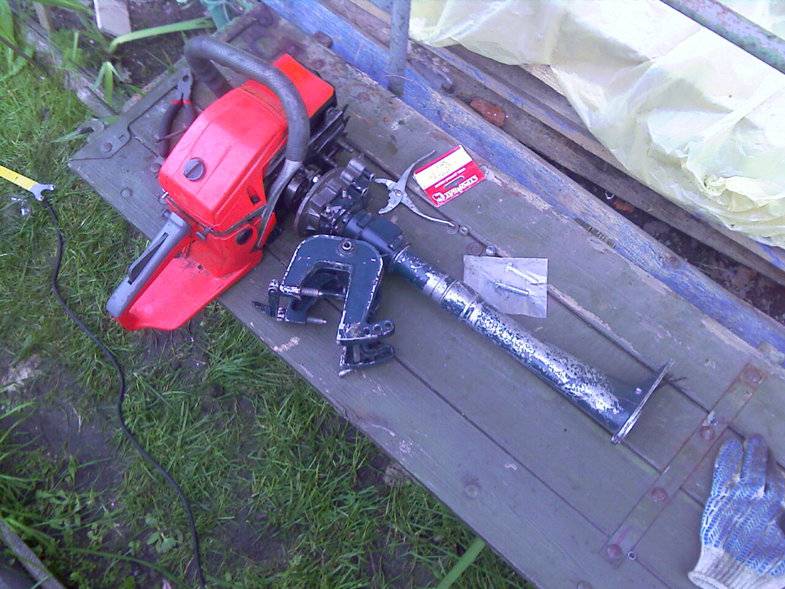

Как сделать мотор для лодки из бензопилы своими руками

Для того, чтобы самостоятельно сделать лодочный мотор, используя в качестве донора имеющуюся в наличии бензопилу, достаточно иметь базовые знания о том как устроен мотор для лодки и желание выполнить работу своими руками.

Из инструментов и материалов понадобиться минимум, который мы рассмотрим чуть ниже. Вся конструкция достаточно проста и лаконична, главное запомнить алгоритм переделки и не забыть назначение всех основных деталей конструкции.

Необходимые материалы для лодочного мотора

Для удачного воплощения идеи создания лодочного мотора из бензопилы своими руками нам понадобятся детали-доноры, которые были перечислены выше в разделе «Устройство и принцип работы приспособления». А вот инструменты, которые желательно иметь для изготовления:

  • токарный станок;
  • набор болтов и гаек под размер крепежных отверстий;
  • металлический уголок;
  • стальные болванки;
  • линейка;
  • штангенциркуль.

Если нет токарного станка, то не надо переживать, данный вид работ можно сделать по заказу в соответствующей мастерской у токаря.

Какую бензопилу использовать

Нет принципиальной разницы, какую бензопилу использовать для переделки в лодочный мотор. Любой, даже самый слабый двигатель бензопилы бытового уровня является силовым агрегатом, который сможет дать необходимую мощность для начала вращения гребного винта.

Из отечественных бензопил можно выделить любые модели марки «Урал», отличным выбором будут модели немецкой фирмы Штиль, например, хорошо зарекомендовавшая себя пила Stihl MS 260. Всех немцев отличает их большая мощность и надежность конструкции.

Гораздо важнее не наличие бензопилы с самым мощным двигателем, а умение правильно читать чертежи и схемы, а также обладать начальными навыками сварки.

Пошаговая инструкция изготовления

Основная мысль изготовления лодочного мотора из бензопилы заключается в замене пильной гарнитуры бензопилы на винтовое приспособление для гребли. Мы будем только заменять механизмы, не внося изменений в принципиальную схему мотора пилы.

Для правильного соединения двигателя с винтовой насадкой и передачи крутящего момента нужно выточить новую муфту и заменить пружину на более слабую. Мы уменьшили параметр момента сцепления и подогнали все размеры конструкции.

Затем с помощью швеллера скрепляем двигатель и вал, оставляя необходимое расстояние между основной рамой и муфтой. Редуктор от УШМ привариваем с другого конца вала. Поворотный механизм изготавливается из толстостенной трубы с несколько большим диаметром, чем диаметр основного вала.

Когда гребной винт и вал редуктора соединены воедино, нужно залить трансмиссионное масло. Используя немного сантехнического герметика, закрываем крышку. Данная конструкция не предполагает использования ручки газа, но ее также можно изготовить самостоятельно из велосипедной ручки переключения скоростей. Для более комфортного движения по воде можно установить глушитель.

Подготовительные работы

Итак, чтобы сделать самодельный лодочный мотор из бензопилы, понадобится:

  • бензопила;
  • редуктор от ненужной болгарки, трансмиссионное масло;
  • винт (завалявшийся от старого мотора или самодельный);
  • транец (если отсутствует в комплектации);
  • струбцина для крепления.

Из вспомогательных средств пригодится:

  • токарный станок (в идеале, хотя разные детали подручными средствами все равно не изготовишь);
  • линейка, штангенциркуль;
  • стальные болванки;
  • заготовки из уголка;
  • крепеж.


Мотор рекомендуется крепить на лодку так, что гребной вал под небольшим углом погружается в воду.

Перво-наперво нужно заменить основу для цепи на конструкцию с винтом, изготовленную собственноручно. При этом ничего не переделывается безвозвратно, просто переставляются механизмы. Замена одного агрегата на другой прямо на берегу реки займет совсем немного времени и не убавит охотничьего азарта.

Вначале переделывается муфта. Процесс состоит в том, чтобы выточить чашку меньшего размера и заменить пружину. Все эти манипуляции выполняются для того, чтобы уменьшить стартовый момент сцепления и подогнать габариты и массу конструкции к более подходящим параметрам.

К примеру, если в наличии имеются подшипники типа роликовых 941/12 и две штуки 7000 CD, а также подходящий вал, вполне подойдет чашка с внешним диаметром 78 мм, толщиной около 16,5 мм. Плоскость соприкосновения чаши муфты, обращенной к двигателю, с боками каждого сектора приблизительно на 3 мм больше их толщины (в конкретном случае приближается к 14 мм), оставшегося пространства над подвижной частью муфты в 4 мм вполне хватит. В комплекте подобной чашки с указанным типом роликового подшипника сцепление вполне даже хорошее. Необходимо предусмотреть и пазы для скоб, трех вполне достаточно. Скобы изготавливаются из уголка со стороной 25 миллиметров, одна сторона их имеет трапециевидную форму. Чаша и крышка муфты соединяются скобами, которые зажимаются винтом с шайбой. Винтом же с планкой прикрывается штифт, соединяющий вал и чашку муфты.

Из чего можно сделать лодочный мотор?

Лодочный мотор можно изготовить из многих механизмов, которые пылятся в сарае или в гараже и по назначению не применяются.

Часто бывает так, что техника выходит из строя, а чтобы её починить требуется потратить более половины стоимости нового устройства. Намного проще в этом случае приобрести новый прибор, а старый отложить и использовать его в качестве источника запчастей и различных болтиков-гаечек. Именно из таких устройств и можно изготовить лодочный мотор.

Если в наличии таких приборов нет, то можно недорого приобрести такой механизм на вторичном рынке. Главное, чтобы в таких устройствах был исправен двигатель.

Лодочный мотор из триммера

Минимально изменив конструкцию триммера можно устроить отличный тяговый агрегат для лодки любой конструкции. Двигатель и трансмиссия в таком приборе уже есть, достаточно изготовить крепление для лодки, а вместо бобины с леской или диска установить гребной винт.

Прежде чем изготавливать лодочный мотор из триммера, следует понимать, что мощность таких устройств очень мала, и передвигаться против сильного течения вряд ли удастся.

Триммер в качестве лодочного мотора идеально подойдёт при использовании на озере или пруду.

К недостаткам использования данного прибора следует отнести высокий уровень шума. Кроме того, при небольшой скорости движения придётся дышать абсолютно всеми продуктами «жизнедеятельности» этой системы.

Лодочный мотор из шуруповёрта

Отличными показателями в плане производства шума и экологичности обладают лодочные моторы на электрической тяге. Можно изготовить мотор для лодки из шуруповёрта, но мощность устройства не должна быть менее 300 Вт. Для передачи крутящего момента к винту, который расположен под водой, можно использовать гибкий вал от триммера.

В качестве гребного винта используется небольшой алюминиевый винт от автомобильного вентилятора, а для обеспечения продолжительного времени работы такого устройства применяются автомобильные аккумуляторы ёмкостью 60 А/ч.

Недостатками таких конструкций является необходимость возить с собой полностью заряженный автомобильный аккумулятор. Масса такой детали составляет более 20 кг. К недостаткам можно отнести ограниченность хода такого мотора, после разрядки аккумулятора возникнет необходимость снова вручную приводить лодку в движение.

Лодочный мотор из мотоблока

Самым мощным из самодельных лодочных моторов считается устройство изготовленное из мотоблока. Техника для обработки приусадебного участка оснащается выносливыми и долговечными четырёхтактными двигателями внутреннего сгорания, которые, будучи установлены на плавсредство,

позволят ему развивать приличную скорость как по течению, так и против него. Такие двигатели имеют значительную массу и, обычно, не используются на лодках ПВХ.

Наиболее простой способ установки лодочного мотора такой конструкции заключается в минимальных переделках основной конструкции. Достаточно прикрепить к корпусу лодки мотоблок, и установить вместо фрез алюминиевые лопасти. Лопасти должны быть расположены в одной плоскости с валом, который в данном случае располагается перпендикулярно движению плавсредства Лопасти имеют вид прямоугольных пластин, которые нижней половиной должны быть опущены в воду, а верхняя часть свободно перемещаться по воздуху. Такое устройство гребного колеса, позволит перемещаться с высокой скоростью даже в местах, где глубина не превышает полуметра. Отлично справляется лодочный двигатель изготовленный из мотоблока с быстрым течением.

Другие варианты

Изготовить самодельный двигатель можно не только используя триммеры и шуруповёрты за основу. Если есть желание сконструировать лодочный мотор самостоятельно и есть значительный запас времени и средств, то в качестве силового агрегата можно использовать любое техническое устройство оснащённое двигателем внутреннего сгорания или приводимое в движение с помощью электродвигателя.

Многие мастера ставят на лодку двигатели от мотоциклов. В этом случае удаётся регулировать обороты гребного винта с помощью переключения коробки передач. Мощные 12-вольтовые двигатели, которые используются в различных механизмах, могут успешно применяться в качестве лодочных двигателей.

Как сделать лодочный мотор из бензопилы своими руками?

Подготовив все требуемые для работы схемы и инструменты, можно переходить непосредственно к сборке лодочного мотора.

Алгоритм работы выглядит следующим образом:

Сперва нужно переделать заводскую муфту имеющейся бензопилы. Для этого потребуется выточить чашку  требуемых размеров, а также заменить штатную пружину. Например, если под руками есть подходящий металлический вал, 2 роликовых подшипника с маркировкой 941/12, а также 2 детали типа 7000 CD, то для сборки лодочного мотора подойдет выточенная чашка, толщиной 16,5 и внешним диаметром 78 мм. Эта чашка будет хорошо взаимодействовать с роликовыми подшипниками, показывая стабильную работу при пониженном трении. Для крепления чашки потребуются три скобы, которые должны быть зафиксированы в пазах. Для изготовления скоб лучше всего использовать металлический уголок, в котором одна сторона сделана в форме трапеции и имеет 25 мм в длину. При помощи скоб потребуется соединить крышку муфты и чашку. После этого крепежные скобы нужно зажать шайбой и винтом; После выполненных действий высота готовой конструкции с учетом экрана, корпуса и расстояния до опорной пластины должна составить не более 10 см. Расстояние от первой штатной шпильки до вала должно быть равным 5,4 см. Так как общая масса конструкции составит около 4,5 кг, то для ее крепления потребуется использовать шпильку, с нанесенной на нее метрической резьбой с шагом 1 мм и диаметром 8 мм; Для крепления вала и используемого мотора нужно подготовить швеллер. При помощи болгарки из него потребуется вырезать заготовку подходящих размеров и просверлить в ней отверстие под болт. После этого останется соединить бензопилу с готовой конструкцией; После этого нужно сделать поворотный узел. С этой целью нужно взять отрезок металлической трубы, диаметр которой будет на несколько миллиметров больше диаметра вала. Также для сборки узла потребуется предварительно приваренный уголок, полая металлическая направляющая с шестью гранями, металлическая заготовка с прямоугольным сечением и прочный металлический стержень нужного диаметра . В заготовке потребуется вырезать ручку, кромки которой следует зачистить. Затем на концах используемого стержня потребуется нарезать резьбу, после чего весь узел нужно установить на вал и закрепить в самом удобном для этого месте; В конце останется адаптировать редукторный вал с используемым для сборки винтом. Если этой детали в наличии нет, то потребуется сделать ее самостоятельно. Для этого из листовой стали нужно вырезать заготовку, в которую следует залить эпоксидный клей и стеклоткань. После этого готовый винт потребуется очистить от заусенцев и покрасить

При изготовлении винта для лодочного мотора из бензопилы очень важно соблюдать все размеры и пропорции его лопастей. В противном случае одна из частей винта будет поддаваться повышенной нагрузке, из-за чего элемент очень быстро сломается

https://youtube.com/watch?v=n1H4olf_30E

Нужно отметить, что самодельные лодочные моторы из бензопилы рассчитаны на передвижение резиновой лодки с двумя взрослыми пассажирами со скоростью не более 20 км/ч. Если регулярно увеличивать скорость, то это приведет к чрезмерной нагрузке на двигатель бензопилы. Он быстро перегреется и выйдет из строя. В результате владельцу бензопилы придется менять все уплотнители, цилиндро-поршневую группу мотора, а также заново отрегулировать карбюратор.

Подведём итог

Изготовление оборудования своими руками из старой техники – довольно увлекательное занятие. Приятно дать вторую жизнь устройствам, которые отслужили свой век. Потренировавшись на «Дружбе» или «Урале», можно начать переделывать более новые модели зарубежных фирм. В любом случае это будет стоить намного дешевле, чем приобретать специализированное оборудование заводского производства. При этом домашний мастер бонусом получит и удовлетворение от проделанной работы.

Пилы «Husqvarna» сегодня считаются одними из лучших, наряду с брендом «Stihl»

Надеемся, что сегодняшняя статья была полезна нашему уважаемому читателю. Будем рады, если вы поделитесь своим опытом в изготовлении различных самоделок в обсуждениях ниже – это может помочь начинающим домашним мастерам. Там же можно задать вопросы, если они возникли в процессе прочтения. Команда редакции Seti.guru с удовольствием на них ответит. Пишите, делитесь, спрашивайте. А напоследок, уже по сложившейся доброй традиции, предлагаем посмотреть небольшой, но весьма информативный видеоролик по теме переделок бензопил.

https://youtube.com/watch?v=Bea0H5S9uhs

Выводы

Во многих частных хозяйствах имеются бензиновые пилы, а также легкие лодки. Если по какой-то причине штатный лодочный мотор вышел из строя или он еще не приобретен, можно сделать достойную замену из имеющейся бензопилы. Нехитрый инструмент, знание технической части и самодельный лодочный мотор готов.

К плюсам можно отнести дешевизну конструкции, возможность использования любой бензопилы и высокую ремонтопригодность. Очень удобно, что конструкция получается модульной и не влечет за собой изменения в штатную конструкцию бензопилы. При необходимости с лодочного мотора снимается двигатель, на него возвращается направляющая шина с цепью, и бензопила опять может выполнять свою работу.

Многим проживающим вблизи водоемов людям требуется лодочный мотор. Однако большинство навесных двигателей стоят достаточно дорого, что делает их недоступными для большинства населения. Оптимальной в таком случае станет самостоятельная сборка лодочного мотора из бензопилы. Эта конструкция выделяется простой в использовании и обслуживании. К тому же, мотор для лодки из бензопилы потребляет на порядок меньше топлива. Эти и множество других преимуществ делают самодельный агрегат надежным помощником для каждого любителя рыбной ловли.
