Плоскорез для мотоблока своими руками: нехитрый способ изготовления
Если мотоблок имеет довольно внушительные характеристики, желательно сделать несколько плоскорезов и разместить их на устройстве. Таким образом, получится еще более продуктивный агрегат, который будет не только экономить время, но и силы.

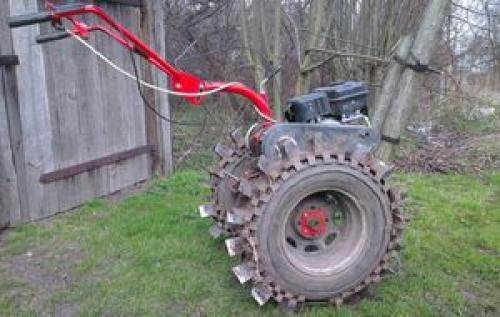

Для отличной проходимости создаваемого плоскореза нужно позаботиться о соответствующих колесах. Для них подойдут практически любые материалы. В качестве оси отличным выбором будет железная трубка.
Затем с обеих сторон по резке бетона желательно приварить два круга. По диаметру нужно прикрепить несколько проволок (с помощью сварочной машины), диаметр которых не превышает 8 мм.
На оси с внутренней стороны необходимо оставить место для размещения подшипника и дальнейшей установки самодельного плоскореза. Поскольку корпус мотоблока не всегда изготовляется из очень прочного материала, основной акцент делается именно на оси. После того, как подшипник будет прицеплен, следует приварить к нему пластину.
Ножи плоскореза можно создать из разделенных частей косилки. Благодаря их легкости и компактности они будут идеальными компонентами режущего элемента
Важно убедиться в том, что они надежно закреплены иначе конструкция будет ходить из стороны в сторону и не выполнять качественно свою задачу
Для ограничения глубины погружения нередко используют небольшие колесики. Отличным «донором» может стать стандартная детская машинка.
Сами колеса можно дополнить железными деталями, чтобы пластик не портился во время движения. Глубина погружения должна быть не меньше 5 см.
Чтобы увеличить вес на плоскорезе для культиватора и повысить давление для вхождения в почву, можно приварить утяжелитель в виде любой детали. В случае с отсутствием необходимых компонентов можно пустить в ход корзину с кирпичами, но подобное решение не отличается удобством.

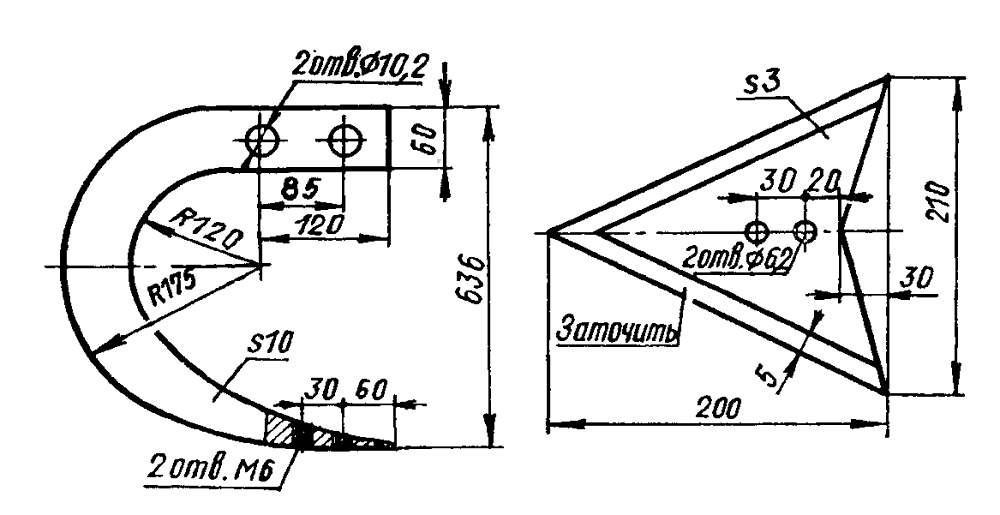

Для лучшего понимания особенностей конструкции, предлагается ознакомиться с чертежами. Представленные видео также могут стать руководством, ведь на этих материалах многие мастера делятся имеющимся опытом с пользователями и раскрывают тайны создания действительно долговечного и надежного навесного оборудования для мотоблока.
https://youtube.com/watch?v=zKiITor1a-E
Стоит отметить, что созданный плоскорез подойдет, как для мотоблоков Нева, так и для техники брендов Кентавр, Салют и прочих. Универсальность изделия позволяет в домашних условиях и без особых финансовых затрат создать поистине отличного помощника!
Зубчатый ручной культиватор
Для изготовления зубчатого культиватора потребуется больше сил и навыков, однако при большом желании сделать его тоже довольно просто, имел стальные блины и цапфу, а также зубья и ось.
Стальные блины надеваются на ось определенного диаметра (необходимо заранее произвести расчеты по тяжести и совместимости веса того и другого. В блинах уже должны иметься отверстия, в которые вставляются зубья из стальных прутьев или пружинистой стали. Они закрепляются заклепками, которые впоследствии раззвенковываются.
Хотя это – далеко не единственный вариант из всего, что придумано сообразительными дачниками.
Фото:
Как сделать самодельный мотокультиватор
Разработано немало машин и механизмов, которые помогают культивировать, нарезать борозды, пропалывать междурядья, окучивать растения. Зачастую они довольно сложные, дефицитные и дорогие. В случае, когда земельные участки небольших размеров, на которых легкие почвы, многие садоводы предпочитают пользоваться ручным культиватором, выпускаемым отечественной промышленностью. В этом случае работа проводится преимущественно вдвоем. Используют для этого характерный метод «шаг вперед, полшага назад»: продвижение вперед идет большими толчками, с 10 сантиметровым откатом назад. Поскольку этот метод повышал производительность работы в сравнении с ручным трудом, но физически изматывал, было решено оснастить культиватор самым простым двигателем внутреннего сгорания, то есть сделать самодельный мотокультиватор.
Завершающая стадия создания устройства — сборка культиватора

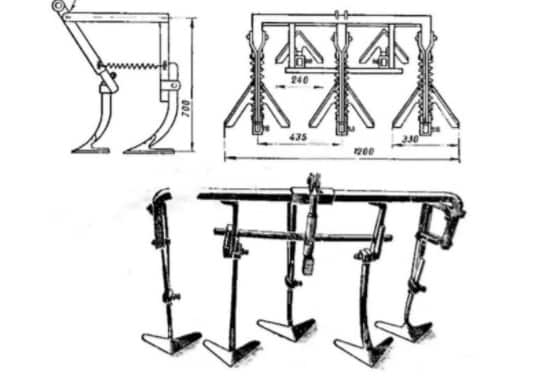

Как собрать культиватор междурядной обработки?
Что уж говорить, многие садовые культиваторы и мотоблоки, собранные собственноручно, не обладают наилучшими параметрами. В большинстве случаев, виной в подобной ситуации является отнюдь не качество выбранных материалов, хотя этот критерий также очень важен, а неправильная сборка приспособления. Поэтому каждая деталь, мелочь и шаг должны быть четко выверены, поскольку только так можно добиться необходимого результата и получить оптимальное по своим характеристикам устройство.
Принцип соединения деталей достаточно прост и заключается в закреплении на рамы, на которую последовательно фиксируются несколько подвижных секций. Именно они и будут выполнять роль плугов и формировать наш культиватор междурядной обработки. При этом рама закрепляется на мотоблок с помощью болтов, а все остальные поперечины и угловые элементы привариваются к ней. В роли самих плугов, которые фиксируются в пазы подвижных тележек, могут выступать абсолютно любые металлические конструкции. Главным их критерием является заостренная форма и относительно небольшие габариты. Сами движущиеся элементы закрепляются на раму при помощи болтов, позволяющих регулировать отступ плугов друг от друга и гарантирующих их надежную фиксацию.
Особенности выбора агрегата
При желании выбрать подходящую модель мотоблока обратите внимание на ряд важных параметров. Среди них:
- обрабатываемая площадь;
- тип решаемых задач;
- мощность оборудования.
Если размеры вашего участка не превышают 10 соток, то, естественно, лучше остановить свой выбор на приборе для культивации земли. Если же вы владеете более крупной территорией, здесь есть смысл задуматься о покупке полноценного мотоблока.
Что касается показателей мощности, то их выбирают с учетом типа работ, которые будут проводиться на участке. Для сезонной вспашки почвы в осенний период достаточно приобрести агрегат мощностью двигателя 5,5−6 лошадиных сил. Правда, если речь идёт об обработке целины и сухих почв, то вам понадобится приобрести более тяжелую модель с усиленным мотором. Скорее всего, он будет работать на бензиновом топливе стандарта А92 или А95. Также есть дизельные разработки, потребляющие от 2 до 2,5 литров топливной смеси за час усердной работы.
При желании приобрести миниатюрную версию трактора, отдавайте предпочтение продукции от проверенных брендов. Не секрет, что малая техника европейского производства может комплектоваться «родными» силовыми установками более известных производителей, поэтому такой двигатель сможет прослужить будущему хозяину очень долгое время. Если обеспечить оборудованию надлежащий уход и обслуживание, оно свободно проработает около 15 лет, и столько же после капитального ремонта в хорошем сервисном центре.
Что касается китайской продукции, то она не может похвастаться хорошими показателями мощности, надёжностью и долговечностью. Однако и в этом сегменте можно найти вполне неплохое решение. Просто тщательно изучите репутацию компании, узнайте отзывы реальных покупателей на форумах и порталах для фермеров.
2 Разновидности фрез для мотоблока — активные, гусиные лапки
Фрезы для мотоблоков могут быть двух разновидностей, это:
- Ножи типа «гусиные лапки»
- Активные (саблевидные).
Активные ножи максимально приспособлены для всех видов выполняемых работ. Их саблевидная форма считается наиболее популярной, а правильно собрать их своими руками достаточно просто.
Эффективность активных фрез подтверждалась результатами использования на протяжении десятков лет и в большинстве случаев, культиваторы комплектуются именно активными (саблевидными) фрезами.
Для изготовления такого навесного оборудования применяется высококачественная углеродистая сталь с высокой степенью прочности.
Активные ножи отличаются разборной конструкцией, сборка и установка изделий занимает несколько минут.
Сталь применяемая для создания активных фрез совершенно не совместима со сваркой, а для улучшения механической прочности изделий при производстве применяется так называемая термозакалка. Для усиления прочности готовое изделие подвергается обработке высокочастотным током.
Активная саблевидая фреза
Относительно недавно для мотоблоков стали использоваться фрезы «гусиные лапки». Такую модификацию рекомендуется применять для обработки сложных и твердых типов почв.
Именно такое подвесное оборудование применяется в сложных условиях неровностей и каменистых почв.
Конструкция таких ножей сплошная, что напрямую увеличивает прочностные характеристики изделий. Фрезы выпускаются со стандартными техническими характеристиками:
- ширина – 40 см;
- длина – 37 см;
- высота – 38 см;
- масса – 16 кг;
- допустимая рабочая скорость культиватора – 2-5 км/ч.
Такой инструмент имеет и свои недостатки – обычная углеродистая сталь не отличается высокими прочностными характеристиками. Нож необходимо подвергать регулярному осмотру, особенно при работе на глинистых почвах.
2.1 Особенности сборки фрез мотокультиватора
Перед тем, как начнется сборка лезвий, рекомендуется заранее подготовить чертеж будущего устройства и обзавестись необходимыми инструментами и материалами.
Если в процессе создания понадобятся фигурные компоненты, то имеет смысл заказать их у мастера кузнечного производства.
Прочие конструктивные элементы изготавливаются самостоятельно. Сборку нужно производить правильно, ориентируясь на существующий чертеж.
Если сборка будет происходить неправильно, то в процессе работы мотоблок может отклоняться от линии перемещения, что затруднит обработку земли. Лопасти фрезы вставляются в специальные гнезда и крепятся при помощи болтов.
Крепление фрезы к мотоблоку
При этом важно правильно размещать режущую грань лепестка. Он должна размещаться по ходу направления движения и острым концом вонзаться в почву
Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов
Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов.
Подбирать количество лопастей рекомендуется с ориентировкой на мощность агрегата. Для сборки режущих лопаток можно использовать как одну, так и несколько осей.
При сборке фрезы с четырьмя лепестками следует соблюдать последовательность правого и левого ножей, размещающихся на крепежной пластине.
2.3 Делаем фрезы для мотоблока своими руками
Для самостоятельного изготовления фрезы для мотокультиватора необходимы следующие детали и инструменты:
- металлическая трубка с диаметром в 42 мм;
- сварочный аппарат;
- шлифовальная машина углового типа (болгарка);
Сборка агрегата своими руками позволяет точно подогнать его размеры под особенности отдельно взятого земельного участка.
Для создания хороших разрыхлителей для почвы можно использовать элементы бывших в употреблении пластин автомобильных рессор.
В процессе изготовления лопасти следует подогнать по размеру и согнуть под требуемым углом в одном направлении. Применяя сварочный аппарат нужно присоединить режущие элементы к заранее подготовленной трубке.
В процессе сборки можно заточить режущую кромку в направлении запланированного вращения агрегата. Далее готовая к работе конструкция стыкуется с узлом сцепки агрегата, а при пробном запуске выполняется необходимая регулировка.
Самодельная фреза
Конструкция типа «гусиные лапки» собирается из металлических элементов с диаметром не превышающим 500 мм.
Благодаря таким ограничениям в размерах инструмент сможет входить в землю на глубину в 250 мм
При эксплуатации стоит обратить внимание на то, чтобы ножи вонзались в землю последовательно. При этом стоит избегать рывков и ударов
Самодельные грабли для мотоблока
При желании вы сможете легко изготовить самодельные грабли для мотоблока. Для граблей с широким захватом для сена можно использовать обычные водопроводные трубы, отличающиеся своими диаметрами. Вам необходимо будет надеть специальную втулку на круглый стержень, после чего простучать его поверхность, слегка проворачивая.
При изготовлении лучше всего подойдет круглый прут. Большинство деталей граблей скрепляется электросваркой, поскольку данный способ прост, и при этом получается надежная конструкция.
Большей простоты конструкции можно достичь, если поворотные части на осях будут закреплены без подшипников качения.
https://youtube.com/watch?v=vrCR9tPTjEU
Грабли для сена к мотоблоку лучше сделать складными, так как это упростит их транспортировку.
Самодельные отвалы
Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.
Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.
Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.
В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:
- исполнительный (рабочий) орган;
- механизм поворота;
- кронштейн крепления.
Углы поворота:
Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.
Отвал из баллона
Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:
С баллона стравить избыточное давление, если таковое было.
- Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
- Разрезать получившуюся трубу вдоль на две половины
- При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
- Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
- Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
- Установка производится посредством толстого пальца.
Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.
Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.
Отвал из листовой стали
Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.
Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).
3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.
Как видно, для проведения работ понадобятся:
рабочий материал;
- болгарка с дисками;
- электродрель со сверлами;
- болты с гайками;
- сварочный аппарат с электродами;
- гаечные ключи;
- круглая или профильная труба.
Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.
Приспособления для копания
Картофелекопалки различного типа пользуются огромной популярностью среди фермеров. Эти устройства избавляют людей от тяжелого ручного труда, ускоряя в несколько раз процесс уборки урожая. Копалка для мотоблока имеет очень простую конструкцию. Изготовить ее можно из металла, который остается после строительства и ремонта дома.
Для работы потребуется:
- болгарка;
- сварочный аппарат;
- электродрель;
- тяжелый молоток;
- наковальня;
- профильная стальная труба 20х40 мм;
- арматура 12 мм;
- жесть (лучше нержавеющая);
- штыковая лопата без черенка.
Приставка к мотоблоку делается в подвесном или прицепном (модульном) исполнении. Подвесной инструмент только выкапывает клубни, оставляя их лежать на поверхности для последующей ручной сборки. Картофелекопалка модульного типа не только извлекает урожай из земли, но и собирает его в мобильную емкость на шасси.
Изготовление копалки проводится в такой последовательности:
- Составление чертежа. Ширина копалки должна быть в пределах 25-30 см. Угол атаки острия берется перпендикулярным сошнику, чтобы инструмент не зарывался в грунт.
- Арматура нарезается на фрагменты заданной длины. С помощью молотка и наковальни им придается требуемый изгиб.
- Из профильной трубы и жести собирается контейнер для клубней. К раме контейнера приваривается шасси или полозья. Полозья делаются из труб, а шасси берется от старой коляски, тележки или газонокосилки.
- К лопате привариваются держатель и прутья арматуры. К держателю приваривается дышло, которое закрепляется на сборочном контейнере. Соединения делаются подвижными на болтах или шарнирах.
- Зачищается ржавчина и наплывы от сварки. Готовое изделие обрабатывается средством против коррозии и покрывается краской.
Смотрите » Посадка картофеля картофелесажалкой для мотоблока
Регулировка и настройка копалки проводится с помощью стоек и стальных стяжек.
В комплекте к копалке можно сразу изготовить дисковый окучник. Этот инструмент понадобится при посадке клубней после их заглубления в траншею, проделанную плугом. Изготавливаются окучники из старых крышек от кастрюль, профильной трубы и болтов. Из труб и небольших колес собирается тележка, на которую под определенным наклоном привариваются держатели для крышек. После заточки на камне диски устанавливаются на держатели.
Преимущества и недостатки использования
Достоинства:
- Не разрушает и не переворачивает верхний слой почвы, таким образом, не нарушая ее структуру.
- Бережно подготавливает землю к посадке и посеву.
- Превосходно справляется с непахаными, глинистыми и задерненными почвами.
Недостатки: нет, если правильно использовать и комбинировать плоскорез с другими методами обработки почвы. Так, при обработке целины оптимально использовать его вместо сошника и совместно с фрезами, чтобы эффективно разрыхлить почву и не оставить необработанную полосу между фрезами
Кроме того, важно выбирать правильный угол обработки и заточки лезвий
Как пользоваться:
- чтобы прорыхлить и прополоть междурядья, лезвия направляют влево под небольшим углом к почве;
- для максимально качественной прополки высоких сорняков лезвия направляют влево и немного приподнимают;
- для формирования гряд нужно повернуть лезвия вниз;
- для заделки семян лезвия должны быть повернуты вправо параллельно земле.
Типы фрез для мотокультиватора – разновидности и описание
Все имеющиеся в продаже фрезы для культиваторов поддаются определенной классификации.
На рынке встречается оборудование таких типов:
фрезы, оборудованные саблевидными ножами – приспособления этого типа считаются наиболее популярными среди покупателей. Высокая эффективность и производительность таких конструкций доказана несколькими десятками лет и массой довольных фермеров. В число основных преимуществ таких фрез входит их оптимальная форма, материал изготовления и методы их обработки. Они обладают разборной конструкцией, что позволяет быстро заменить сломанную деталь. Сегодня саблевидными фрезами комплектуется практически каждый культиватор Крафтсман, Нева и Hyundai;
фрезы типа «гусиные лапки» — оборудование этого типа вошло в активное применение сравнительно недавно. Такие приспособления хорошо справляются с обработкой твердых типов грунтов, целины с одновременным удалением высоких сорняков. Высокой прочности и надежности фрез удалось достичь за счет их неразборной конструкции. Основным минусом таких приспособлений является материал, из которого они изготовлены – для большинства фрез типа «гусиные лапки» производители используют углеродистую сталь, которая гораздо легче поддается деформации при вспашке тяжелых глинистых грунтов. Тем не менее, почвенные фрезы типа «гусиные лапки» довольно просты в ремонте и сварке. Оборудование этого типа сегодня входит в комплектацию культиваторов производства компаний Caiman, Ока, Авангард и Каскад.
При выборе фрез для культиватора обязательно следует учитывать тип обрабатываемой почвы. От этого зависит эффективность и длительность практического применения выбранного оборудования.
Культиватор до мотоблока саморобний. Что представляет собой мотоблок
Мотоблок, или мотокультиватор, представляет собой самоходный двухколесный агрегат, который оборудован двигателем внутреннего сгорания. Приспособление свободно движется вперед, а дачник идёт сзади него, держась за рукоятки с различными узлами и элементами управления. Многие доступные модели обладают несколькими передачами для движения вперед и назад . Чтобы эксплуатация такого изобретения была максимально продуктивной, его оснащают дополнительными орудиями, включая плуг, позволяющий проводить вспахивание и культивацию земли.
Средняя масса мотоблока достигает 100 кг, а мощность двигателя нередко превышает 8 лошадиных сил. За счёт таких особенностей подобное средство может стать незаменимым для вспашки огородной территории.
Следует обратить внимание на тот факт, что все мотоблоки оборудованы специальным приводом для навесного оборудования, который позволяет передавать часть мощности мотора на подвешенную сенокосилку. В основном такой универсальный механизм позволяет справляться с различными сельскохозяйственными работами, включая:
- вспашку земли;
- культивацию;
- транспортировку урожая (в таком случае необходимо обзавестись небольшим прицепом);
- стрижку травы.
С помощью подобных миниатюрных грузовичков жители наших регионов перевозят дрова, удобрения и урожай. В зимний период его можно использовать в качестве инструмента для уборки снега. Даже самая слабая модель беспроблемно тянет груз массой до 400 кг.
Прицепы и газоноступы
Чтобы сделать бороздонарезатель, используется заводский плуг-прицеп. К конструкции прикручивается уголок на 70 мм и 2 стойки от культиватора. Последние элементы должны находиться напротив колес мотоблока. Ножи культиватора обрезаются болгаркой. Для фиксации пластины используют болты.
Чтобы сделать прицеп для мотоблока своими руками, используется дрель и болгарка. Телега фиксируется с помощью жигулевского кардана. Основа конструкции — задний москвичевский мост. Предварительно из устройства демонтируется редуктор. Для фиксации полуосей используется труба. Мост соединяется с рамой трубами. Кузов прицепа делается из оцинковки толщиной в 0,8 мм. По краям телега укрепляется металлическими уголками. Чтобы на мотоблок оказывалась минимальная нагрузка, колеса должны располагаться посередине кузова.
Для изготовления такого навесного оборудования для мотоблока своими руками, как аэратор, используют газоноступы. Аппарат можно сделать с помощью обуви. К подошве крепят гвозди. Затем подготавливают деревянные доски (с учетом размера обуви). Для этого используют электрический лобзик.
Специалисты советуют изготавливать подобный аппарат из стали и трубы. Через цилиндр проходит вал и подшипники. Трубу заполняют песком либо гравием. С внешней стороны к трубе приваривают гвозди (острием наружу). Гвозди располагают в шахматном порядке.
