Порта́льный кра́н — полноповоротный стреловой кран, поворотная часть которого установлена на портале, передвигающемся по рельсам, проложенным на земле или эстакаде.

Описание

Различают перегрузочные (грейферные и крюковые) и монтажные (строительные и судостроительные и др.) краны. Грузоподъёмность кранов, выпускавшихся на территории СССР составляла 80 т, в других странах — до 300 т. Ветровую нагрузку определяют по ГОСТ 1451-77 и учитывают при выборе двигателей (Ветровая нагрузка рабочего состояния крана). В правилах технической эксплутации перегрузочных машин морских портов запрещена работа береговых кранов при скорости ветра 15 м/с и более.

Устройство

Порталы

В зависимости от числа перекрываемых железнодорожных путей порталы бывают одно-, двух- и трёхпутными. Внутренний контур портала должен соответствовать габариту приближения строений по ГОСТ 9238-73. Порталы различаются:

По типу присоединения опор к верхнему ригелю:

1. Шарнирный.
2. Жёсткий.

По числу присоединений опор к верхнему ригелю:

1. Двухстоечный.
2. Четырёхстоечный.

По числу соединений с ходовой частью:

1. Трёхопорный.
2. четырёхопорный.

По способу образования конструкции:

1. Решётчатый.
2. Рамный.
3. Рамно-башенный.
4. Рамно-раскосный.

На конструкцию портала влияет тип опорно-поворотного устройства (сокр. ОПУ). Механизмы поворота имеют обычную конструкцию с червячным или зубчатым редуктором, конической или многодисковой муфтой предельного момента и открытой зубчатой или цевочной передачей.

Механизмы

Портальные краны имеют механизмы подъёма, изменения вылета, поворота и передвижения (передвижение является установочным движением, остальные — рабочими).

Ходовые устройства

Механизмы передвижения состоят из приводных и неприводных тележек, объединённых системой балансиров. Длину плеч балансиров выбирают с учётом одинаковой нагрузки на всех колёсах. При диаметре колеса 560—710 мм (нагрузка 250—400 кН) под опорой ставится 12 колёс и более. Тележки снабжены противоугонными захватами.

Применение

Рабочим органом перегрузочных кранов являются:

Обычно эти краны снабжают дополнительной крюковой обоймой.

Монтажные

Монтажные краны предназначены для работ с ответственными штучными грузами. На монтажных кранах для их эффективного использования предусматривают изменение допустимой грузоподъёмности в зависимости от вылета.

Портальные доковые

Краны с бункером на портале. Вращение исключено из рабочего цикла крана, тем самым повышается производительность. Движение грейфера из трюма к бункеру и обратно обеспечивают только механизмы подъёма и изменения вылета. Из грейфера груз высыпается в бункер и доставляется на склад транспортёрами, один или два из которых установлены на кране. Размеры бункера в плане, с учётом раскачивания грейфера на канатах, значительны. Для уменьшения раскачивания длина подвеса должна быть возможно меньшей. При передвижении крана вдоль судна бункер не должен выступать в сторону берегового рельса за габарит портала. При выгрузке груза из судна бункер устанавливается горизонтально, а при перемещениях крана вдоль пирса — вертикально; при этом бункер не задевает надстроек судна.

Краны с бункером на портале

Краны с бункером на портале применяют для выгрузки сыпучих грузов при устойчивом грузопотоке.

Примечания

1. ↑ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 П. З. Петухов, Г. П. Ксюнин, Л. Г. Серлин — Специальные краны — М: Машиностроение, 1985, 248с.

dic.academic.ru

Основные преимущества крана Альбатрос

Портальный кран «Альбатрос»отличается качественной и прочной конструкцией. Все детали состоят из металла высшего качества. Благодаря грамотной составленной конструкции, он легко противостоит абсолютно любым погодным условиям. Его с легкостью можно устанавливать в местах с очень сильным ветром и быть уверенным — он не упадет и не сломается. Также к достоинствам «Альбатроса» относятся:

• Равновеснораспределённая ходовая часть, снижающая нагрузку на рельсовые пути;
• Конструкция стрелы шарнирно-сочленённая. Это позволяет уменьшить раскачивание груза при погрузочных работ;
• Грузовая лебедка крана имеет бесступенчатое регулирование;
• На опорно-поворотном устройстве имеется центральная система смазки;
• Панорамное остекление кабины машиниста, широкий обзор;
• Высокая производительность. Быстрые погрузочно-разгрузочные работы;
• Высокая надежность устройства
• Точное перемещение грузов. Высокое позиционирование перемещения груза;
• Широкий температурный диапазон работы до -30С

Грузозахватные устройства

Кран оборудуется крюковыми подвесками, рассчитанными на грузы до 10 и 20 тонн. Подвеска меньшей грузоподъемности состоит из стандартного крюка с откидным фиксатором, траверсы, двух уравнивательных канатов.

Двадцатитонная подвеска оборудована двухроговым крюком, четырьмя сварными блоками.

Для перегрузки сыпучих грузов, насыпная масса которых 1,2, 2, 2.6 тонны на кубометр, применяются грейферные захваты емкостью соответственно 4, 2,5 1,6 кубических метра.

Траверса с двумя грузоподъемными магнитами подвешивается на крюк подвески крана. Подвод электрического тока к захвату осуществляется гибким кабелем. Параллельно кабелю от траверсы идет стальной канат, предотвращающий разрыв кабеля. Необходимое натяжение кабеля обеспечивается натяжной тележкой.

Видео: о портальном кране Альбатрос.

Применение

Рабочим органом перегрузочных кранов являются:

Обычно эти краны снабжают дополнительной крюковой обоймой .

Монтажные

Монтажные краны предназначены для работ с ответственными штучными грузами. На монтажных кранах для их эффективного использования предусматривают изменение допустимой грузоподъёмности в зависимости от вылета .

Портальные доковые

Краны с бункером на портале. Вращение исключено из рабочего цикла крана, тем самым повышается производительность. Движение грейфера из трюма к бункеру и обратно обеспечивают только механизмы подъёма и изменения вылета. Из грейфера груз высыпается в бункер и доставляется на склад транспортёрами, один или два из которых установлены на кране. Размеры бункера в плане, с учётом раскачивания грейфера на канатах, значительны. Для уменьшения раскачивания длина подвеса должна быть возможно меньшей. При передвижении крана вдоль судна бункер не должен выступать в сторону берегового рельса за габарит портала. При выгрузке груза из судна бункер устанавливается горизонтально, а при перемещениях крана вдоль пирса — вертикально; при этом бункер не задевает надстроек судна .

Применение

Рабочим органом перегрузочных кранов являются:

Обычно эти краны снабжают дополнительной крюковой обоймой .

Монтажные

Монтажные краны предназначены для работ с ответственными штучными грузами. На монтажных кранах для их эффективного использования предусматривают изменение допустимой грузоподъёмности в зависимости от вылета .

Портальные доковые

Краны с бункером на портале. Вращение исключено из рабочего цикла крана, тем самым повышается производительность. Движение грейфера из трюма к бункеру и обратно обеспечивают только механизмы подъёма и изменения вылета. Из грейфера груз высыпается в бункер и доставляется на склад транспортёрами, один или два из которых установлены на кране. Размеры бункера в плане, с учётом раскачивания грейфера на канатах, значительны. Для уменьшения раскачивания длина подвеса должна быть возможно меньшей. При передвижении крана вдоль судна бункер не должен выступать в сторону берегового рельса за габарит портала. При выгрузке груза из судна бункер устанавливается горизонтально, а при перемещениях крана вдоль пирса — вертикально; при этом бункер не задевает надстроек судна .

Описание

Козловой кран состоит из следующих элементов:

• металлический мост;
• тележка, установленная или подвешенная на мосту и способная по нему передвигаться;
• две опоры, каждая из которых включает одну или две стойки;
• платформы опор для передвижения по подкрановому пути;
• механизм подъёма груза;
• механизм передвижения тележки;
• механизм передвижения крана.

Козловые краны по назначению подразделяют на:

• перегрузочные (общего назначения);
• строительно-монтажные;
• краны специального назначения (например, краны для гидротехнических сооружений).

Типовые характеристики кранов

Тип крана	Грузоподъёмность,	Пролёт,	Высота подъёма,
Перегрузочный	3.2-50	10-40	7-16
Строительно-монтажный	300-400	60-80	20-30

По конструкции моста козловые краны делят на:

• краны с однобалочным мостом;
• краны с двухбалочным мостом.

По количеству стоек козловые краны разделяют на:

• краны с одностоечными опорами;
• краны с двухстоечными опорами.

Наиболее распространены козловые краны с двухстоечными опорами. Одна из опор может быть жёстко соединена с мостом (жёсткая или пространственная опора), а другая — шарнирно (гибкая или плоская опора). У козловых кранов с пролётом менее 25 обе опоры выполняют жёсткими. Рельсовый путь каждой из опор тяжёлого крана (грузоподъёмностью 1000 и более) может состоять из 2-х и более рельсов. Ходовые тележки имеют в этом случае пространственную балансирную подвеску. В некоторых случаях рельсы укладывают на разных уровнях при различной высоте опор.

Кран называют полукозловым

, если мост одной стороной опирается на подкрановый путь, а другой — на опорные стойки.

Грузовая тележка перемещается по мосту крана. Механизм передвижения тележки, как и механизм подъёма, может быть установлен на тележке (автономная грузовая тележка) или на металлической конструкции моста. Нередко механизм подъёма установлен на металлоконструкции, а тележка лишь снабжена механизмом передвижения.

Грейферные козловые краны (см. грейфер (грузозахват)) оборудованы специальной грейферной лебёдкой и при наличии механизма подъёма имеют механизм замыкания грейфера.

Если имеется необходимость ориентации груза, то тележку снабжают поворотной частью, как тележку металлургических кранов.

Для уменьшения раскачивания груза может быть использован жёсткий подвес грузозахватного устройства.

Бесконсольный козловой кран на складе леса в пос. Черёмушский Архангельской обл.

Двухконсольные козловые краны имеют двухстоечные опоры, однобалочные или реже — двухбалочные мосты. По конструктивной схеме выпускают большинство козловых кранов специального назначения.

Козловые краны с электроталями (грузоподъёмностью от 8 до 12.5 и пролётом до 20-25 ) обычно выполняют с трубчатым или коробчатым мостом, иногда усиливаемым шпренгельной системой. Козловые краны грузоподъёмностью от 12.5 до 32 и пролётом 25-32 , в основном, изготовляют с решётчатой металлоконструкцией.

Преимущественное распространение получили козловые краны общего назначения, в первую очередь, краны с гибкой подвеской грузозахватного устройства:

• грейферные;
• крюковые;
• магнитные.

Параметры козловых кранов общего назначения грузоподъёмностью 3.2-32 с пролётами 10-32 и высотой подъёма 7.1; 8.0; 9.0 и 10 устанавливается согласно ГОСТ 7352-81.

Козловые однобалочные краны

. Козловые краны с однобалочными мостами и одностоечными опорами применяют редко, что в значительной мере объясняется относительной сложностью консольной грузовой тележки.

Козловые двубалочные краны

. Козловые краны с двухбалочным мостом более металлоёмки; основным их преимуществом является возможность применения типовых грузовых тележек от мостовых кранов и изготовление коробчатых пролётных балок по отработанной технологии.

Типы портальных кранов по применению

Погрузочные — наиболее часто встречающиеся. Их можно встретить в портах и на крупных складах. Оснащаются грейферами или крюками для перемещения штучного или сыпучего товара. Грузоподъемность таких кранов от 1.5 до 30 т.

Монтажные — часто их можно встретить в судоверфях. Отличительная особенность — большая грузоподъем­ность до 160 т и высокие ноги. Применяются для перемещения груза высокой ответственности.

Строительные — применяются для общестроительных работ при строительстве гидросооружений. Могут быть задействованы для укладки бетона. Характеризуются высокой скоростью перемещения грузов до 20 т. на расстояние до 65 м.

Маркировка

Сразу же отметим, что выражение «портовой кран» не является полностью корректным, поскольку в порту могут быть использованы краны самых разнообразных систем и типов. Правильным словосочетанием будет «кран портальный», название которого происходит от основанного его конструктивного элемента – портала.

Портовые портальные краны имеют следующие обозначения:

• Буква «К» означает «кран».
• «П» – портальный.
• Д/М/П – доковый, монтажный, перегрузочный.
• К/Г – крюковой, грейферный (эти буквы относятся к старой системе обозначения).

Значение числовых индексов таково:

• 1 – показатель максимальной грузоподъемности на главном крюке или при максимальном вылете.
• 2 – вылет максимальный.
• 3 – величина колеи портала.

В тех случаях, когда грузоподъемность будет различна в зависимости от вылета, обозначение самого вылета и показателя грузоподъёмности происходит двумя цифрами – через дробь.

ПОРТАЛЬНЫЙ КРАН — это… Что такое ПОРТАЛЬНЫЙ КРАН?

 ПОРТАЛЬНЫЙ КРАН Подъемно-транспортная машина циклического действия, состоящая из передвигающегося по подкрановым путям портала и установленной на нем поворотной части со стреловой системой. Применяется для перегрузочных работ в морских и речных портах, на судостроительных и судоремонтных заводах и в плавучих доках, а также при строительстве гидротехнических сооружений. Перегрузочные П.К. изготовляют в крюковом или грейферном, монтажные — в крюковом исполнении. Порталы кранов бывают 3- и 4-опорными, ширина колеи подкранового пути 6, 10,5 и 15,3 м (для размещения под порталом одного, двух или трех железнодорожных путей). Поворотная часть опирается на опорно-поворотное устройство в виде поворотной платформы неподвижной или вращающейся колонны. Стреловая система обеспечивает горизонтальное или почти горизонтальное перемещение груза при изменении вылета стрелы. Она уравновешена подвижным противовесом. Применяют стреловые системы, шарнирно-сочлененные с гибкой или жесткой оттяжками и с прямой стрелой, снабженной уравнительным полиспастом (неуравновешенные стреловые системы). На П.К. может быть установлена однобарабанная (крюковая) или двухбарабанная (грейферная) лебедка. Грузоподъемность перегрузочных П.К. 5 — 40 т, монтажных — до 300 т; максимальный вылет стрелы 25 — 40 м. Грейферные краны, как правило, имеют постоянную грузоподъемность при любом вылете стрелы, крюковые краны могут иметь переменную или постоянную грузоподъемность. Скорость подъема груза 0,85 — 1,25 м/с, средняя скорость изменения вылета стрелы 0,55 — 1 м/с, частота вращения поворотной части крана 1 — 2 об/мин, скорость передвижения портала 0,5 — 0,6 м/с. П.К. снабжен предохранительными и сигнальными устройствами: ограничителями грузоподъемности и грузового момента, концевыми выключателями, ограничивающими перемещение груза, противоугонными захватами (при воздействии значительной ветровой нагрузки), буферными устройствами, амортизирующими толчки при столкновениях, анемометром, сигнализирующим об опасной ветровой нагрузке на кран. Морской энциклопедический справочник. — Л.: Судостроение. Под редакцией академика Н. Н. Исанина. 1986.

• ПОРТ-УБЕЖИЩЕ
• ПОРТАТИВНАЯ РАДИОСТАНЦИЯ

Смотреть что такое «ПОРТАЛЬНЫЙ КРАН» в других словарях:

• ПОРТАЛЬНЫЙ КРАН — подъемный кран, у которого стрела и поворотная платформа устанавливаются на высоком портале, перемещающемся по рельсовому пути. Применяют в портах, на судостроительных заводах, гидротехническом строительстве и т. д. Грузоподъемность до 300 т,… … Большой Энциклопедический словарь
• ПОРТАЛЬНЫЙ КРАН — см. Краны подъемные. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское Издательство НКВМФ Союза ССР, 1941 … Морской словарь
• портальный кран — — Тематики энергетика в целом EN gantry … Справочник технического переводчика
• портальный кран — грузоподъёмный кран, у которого стрела и поворотная платформа устанавливаются на высоком портале, перемещающемся по рельсовому пути. Применяют в портах, на судостроительных заводах, в гидротехническом строительстве и т. д. Грузоподъёмность до… … Энциклопедический словарь
• Портальный кран — Портальный кран полноповоротный стреловой кран, поворотная часть которого установлена на портале, передвигающемся по рельсам, проложенным на земле или эстакаде … Википедия
• ПОРТАЛЬНЫЙ КРАН — грузоподъёмный кран, предназнач. для погрузочно разгрузочных работ на больших открытых площадках. На П образном портале П. к. размещается поворотная крановая часть платформа, механизмы, стрела, связанная с порталом опорно поворотным устройством.… … Большой энциклопедический политехнический словарь
• Портальный кран — см. в ст. Подъёмный кран … Большая советская энциклопедия
• кран портальный — Кран стрелового типа передвижной, поворотный на портале, предназначенном для пропуска железнодорожного или автомобильного транспорта [ГОСТ 27555 87 ИСО 4306/1 85] кран портальный Поворотный грузоподъёмный кран стрелового типа на портале… … Справочник технического переводчика
• Кран стрелового типа — (англ. Jib type crane / фр. Appareil de levage du type grue) кран, у которого грузозахватное устройство подвешено к блокам на концевой части стрелы или подвешено к грузовой тележке, перемещающейся вдоль стрелы. Выпускаются в… … Википедия
• ПОРТАЛЬНЫЙ — ПОРТАЛЬНЫЙ, портальная, портальное (архит. и тех.). прил. к портал. Портальные колонны. Портальный кран. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 … Толковый словарь Ушакова

sea_enc_reference.academic.ru

Служебные обязанности

Теперь рассмотрим портовые краны в зависимости от их назначения:

Перегрузочный. Это самый массовый вид портовых перегружателей. Его грузоподъёмность находится в пределах от 5 до 30 тонн. В качестве грузозахватного органа на нем может быть применен грейфер (для сыпучих материалов), магнитная шайба для перегрузки металлического лома или крюковая подвеска для штучных грузов.

• Монтажный чаще всего применяется на судостроительных и судоремонтных заводах, в портах. Его корпус практически точно такой, как и у перегрузочного «собрата», а отличие заключается лишь в наличии гуська на хоботе. Также характеризуется небольшой скоростью перемещения крюка. Тяговых лебедок может быть две (для главного и вспомогательного подъема). Грузоподъёмность колеблется в диапазоне 12,5-60 тонн.
• Стапельный – это, пожалуй, самый малочисленный вид портальных агрегатов. По сути, он является монтажной машиной, которая нашла свое применение лишь на предприятиях, занимающихся постройкой различных судов. Характерная особенность крана – высокий портал и токоподвод троллейного типа. Способен удерживать груз, по весу близкий к предельной грузоподъемности, на протяжении очень длительного периода времени (монтаж корпуса кораблей занимает не один день). Грузоподъемность равна 30-160 тонн.
• Доковый. Этот портовой кран по причине своей специфики работы имеет весьма небольшую грузоподъемность. Из конструктивных особенностей стоит выделить узкий портал и наличие противоугонных захватов (помимо защиты от опрокидывания). Также работа механизма ограничена степенью волнения моря или реки.

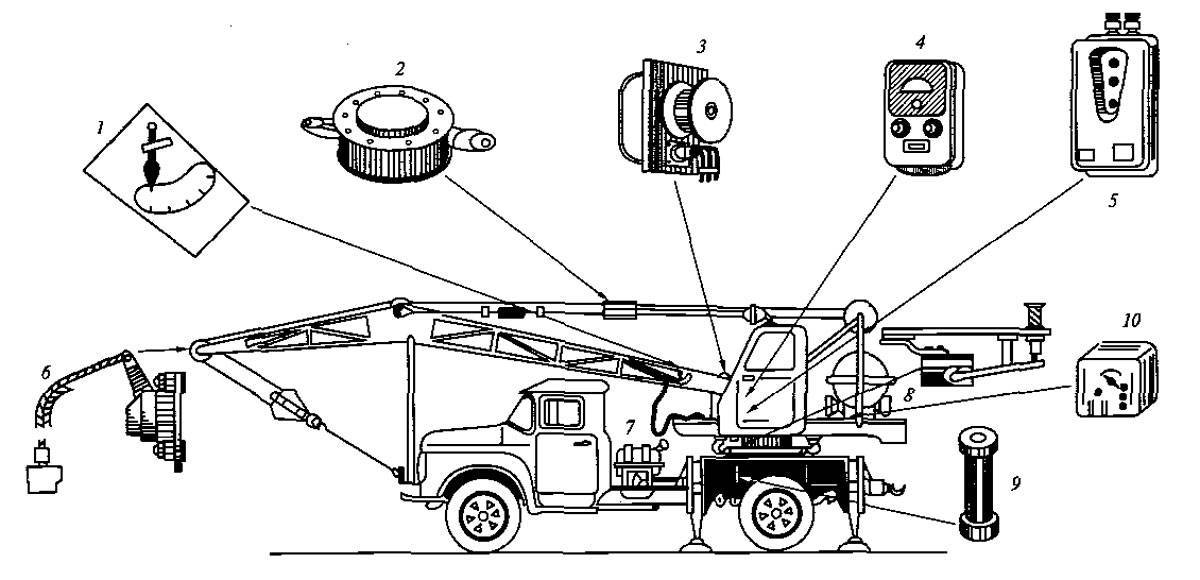

Защитные устройства на мобильных кранах

Номенклатура и тип предохранительного устройства на кране автомобильном (обязательный перечень):

1. Контроллер от перегрузки.
2. Ограничитель хода.
3. Предохранительные устройства.
4. Аварийные приспособления.
5. Механизмы, предотвращающие опасное действие на окружающую среду.

При конструировании и тестировании новой модели должны соблюдаться стандарты безопасности. Нужно проверить работу защитных механизмов. Эксплуатация доверяется опытным специалистам (подобные виды услуг закладываются в договоры на поставку).

Ограничитель крутящего момента, имеющийся на агрегате – это усилитель деформации, в котором используется дугообразная стальная пластина. Она преобразует продольную деформацию верхнего пояса в поперечную деформацию стальных пластин. В результате гибкий контакт исполняет противоперегрузочную и противоамплитудную функции.

Ограничитель подъёмного веса представляет собой силоизмерительное кольцо, жёстко связанное с направляющим роликом подъёмного троса или плунжера. При изменении нагрузки кольцо деформируется и подключается к различным управляющим триггерам.

Ограничитель веса решает две основные задачи:

• Определяет скорость подъёма блока, когда нагрузка достигнет заданного значения;
• Отключает мощность подъёмной цепи, если усилие превышает значение, допустимое для данной конструкции.

Действие всех защитных устройств направлено на то, чтобы автокран поднимал лёгкий груз на высокой скорости, а тяжёлый груз – на низкой. В случае перегрузки привод незамедлительно отключается.

Регламентные операции по обслуживанию техники выполняются структурами, которые располагают нужными измерительными и испытательными технологиями.

Поделиться

Портальные краны

Это грузоподъемное оборудование с поворотной частью, установленной на передвижной металлоконструкции, ездящей по рельсам и способной пропускать под собой ЖД вагоны и другой транспорт. Портальные краны нашли широкое применение в области строительства силовых зданий, шлюзов, плотин, гидростанций и других важных объектов. Они активно используются в судовых доках и на прикордонных складах, при работе с массовыми, ответственными штучными, сыпучими грузами.

Устройство портального крана

В общем случае состоит из следующих механизмов:

Нога – элемент с тележкой внизу (холостая или моторная), обеспечивающий перемещение по крановому пути. Количество ног разнится в зависимости от модели и может быть равно как 3 или 4 (классический вариант), так и 8 или даже 16. Все тележки при этом оборудованы противоугонным захватом, у каждой есть индивидуальный привод (если они моторные), а крайние обязательно буферные.

Оголовок – площадка соединения ног, квадратной или круглой формы. Помимо окончательного формирования портала, с величиной проезда 10,5 м (стандарт на 2 пути) или какой-то другой, также является узлом соединения электрооборудования – всех приводов тележек. Плюс, оголовок – это еще и опорный элемент, принимающий нагрузки от поворотного устройства.

Токоподвод – кабель, гибкий или на барабане, который прикреплен к одной из ног или к соединительному ригелю, и сматывается/разматывается при движении крана. Также ток может подводиться при помощи троллея, но это достаточно затратный вариант, использующийся только тогда, когда на рабочем объекте нецелесообразно прокладывать кабель из-за высокой вероятности его обрыва или повреждения.

Поворотное устройство – колонна или круг на катках, контактирующих с оголовком. Поддерживает и центрирует привод, обеспечивающий вращение крана-портала. Передает нагрузки и вертикальное давление на оголовок.

Стреловое устройство – с захватным механизмом, выполняющее операции вертикального и горизонтального (если вылет может изменяться) перемещения грузов. Оборудовано системой подвижных противовесов, благодаря которой во время работы достигается равновесие по отношению к оси качания.

Классификация портальных кранов

По назначению выделяют:

• Перегрузочные – наиболее распространенный тип, применяются в портах и на складах. Оснащаются крюками, магнитными шайбами или грейферами – для перемещения штучных, металлических или сыпучих тел. На всех вылетах их грузоподъемность остается постоянной – от 1,5 до 30 т.
• Монтажные – обычно устанавливаются на судостроительных и судоремонтных верфях, отличаются большой высотой ног. Используются при работе со штучными грузами особой ответственности, могут оснащаться двумя крюками и противоопрокидывающими захватами. У них малая рабочая скорость и переменная, зависящая от вылета, грузоподъемность – от 12,5 до 160 т.
• Строительные – применяются там, где нужно в течение длительного времени механизировать работы высокой производительности. С их помощью, например, укладывают бетон при возведении плотин. Строительные краны портального типа, как правило, оснащаются крюками и отличаются высокой скоростью перемещения грузов весом в 10-20 т (обычно) по горизонтали и вертикали на расстояние в 50-70 м.

По типу (схеме) стрелы выделяют:

• прямые – вылет остается неизменным;
• шарнирно-сочлененные – с гибкой или жесткой оттяжкой, прямолинейным или профилированным хоботом, уравнительными блоками или полиспастами – все это направлена на изменение вылета;

По конструкции портала краны классифицируют на:

• решетчатые – каждая нога представляет собой отдельную конструкцию;
• рамные – ноги соединяются попарно и таким образом крепятся к ригелю через оголовок;
• рамно-башенные – аналогичные предыдущим, но доходят только до оголовка;
• рамно-раскосные – каждая нога шарнирно присоединена к ригелю.

По числу опор (ног) выделяют:

• трех-
• четырех-
• многоопорные.

По количеству соединения ног с верхним ригелем портал-краны:

• двух-
• четырех-
• многостоечные.

При этом характер соединения ног с верхним ригелем может быть:

• жестким – ноги не двигаются;
• шарнирным – опоры могут менять свое положение (после оголовка).

По ходовому устройству портальные краны бывают:

• на рельсах – передвигаются исключительно по проложенному пути;
• пневмоколесные – более мобильные, возможны даже их повороты на месте.

o-cranes.ru

Типы портальных кранов по применению

Погрузочные — наиболее часто встречающиеся. Их можно встретить в портах и на крупных складах. Оснащаются грейферами или крюками для перемещения штучного или сыпучего товара. Грузоподъемность таких кранов от 1.5 до 30 т.

Монтажные — часто их можно встретить в судоверфях. Отличительная особенность — большая грузоподъем­ность до 160 т и высокие ноги. Применяются для перемещения груза высокой ответственности.

Строительные — применяются для общестроительных работ при строительстве гидросооружений. Могут быть задействованы для укладки бетона. Характеризуются высокой скоростью перемещения грузов до 20 т. на расстояние до 65 м.

Технические характеристики крана ручного козлового КР2

Наименование параметра	Значение
Номинальная грузоподъемность одного крана, кг
Высота подъема рельса, мм, не менее
Величина поперечного перемещения каретки крана, мм
Количество рабочих, обслуживающих кран, чел
Габаритные размеры крана, мм, не более — высота — ширина
Усилие при подъеме груза массой 1200 кг, Н (кг·с), не более — на рукоятке редуктора — на рукоятке привода перемещения каретки — при передвижении крана вдоль пути
Масса крана, кг, не более

1 – рама; 2 – колесо; 3 – каретка; 4 – захват; 5 – редуктор; 6 – рукоятка перемещения каретки; 7 – тормозное устройство механизма перемещения каретки; 8 – опора выдвижная дополнительная; 9 – фиксатор опоры; 10 – ручка откидная для переноски крана; 11 – цепь приводная механизма перемещения каретки; 12 – механизм натяжения приводной цепи; 13 – цепь грузовая пластинчатая; 14 – храповой механизм с фрикционным тормозом; 15 – рукоятка подъема и опускания рельса.

Системы защиты грузоподъёмных кранов

Различают специализированные устройства безопасности и вспомогательные узлы

При неудовлетворительном состоянии этих узлов работа возможна ограниченное время, и при условии, что приняты альтернативные меры предосторожности. Приборы безопасности грузоподъёмных кранов не должны подменять собой субъективные решения оператора

К средствам защиты относятся:

1. Индикаторы уровня (кроме портальных и плавучих кранов на баржах, судах или понтонах).
2. Стреловые упоры (исключая устройства с гидравлическим приводом).
3. Системы блокировки тормозов и остановов.
4. Встроенные удерживатели на гидравлических домкратах и стабилизаторах выносных опор.
5. Зажимы, упоры для оборудования на рельсах (кроме портальных агрегатов).
6. Звуковые сигнализаторы встроенного типа, доступные для крановщика.

Аппаратура управления кранами разных типов относится к двум категориям, в зависимости от продолжительности безотказной работы до следующего осмотра или ремонта. Для вспомогательных приборов безопасности категории I интервалы между осмотрами/проверками составляют семь календарных дней. Для изделий категории II предельный диапазон эксплуатации без контроля не может превышать 30 календарных дней.

Категория I приборов и устройств безопасности грузоподъёмных кранов представляет следующую аппаратуру:

• Устройства ограничения подъёма;
• Электромеханические лимитатеры вылета стрелы;
• Автоматические антиблокирующие агрегаты;
• Средства защиты от двойной блокировки (исключение – краны с решётчатыми конструкциями, а также машины с грейферами, магнитной шайбой, ковшовые).

Оперативные средства, которые входят в категорию II:

• Контроллеры угла/вылета стрелы;
• Датчики угла гуська;
• Индикаторы длины телескопической стрелы, когда номинальная грузоподъемность зависит от её длины;
• Системы для взвешивания грузов;
• Автоматической защиты от перенапряжения привода;
• Корректировщики грузового момента;
• Датчики положения выносных опор или стабилизаторов (для мобильных кранов);
• Индикаторы вращения барабана наматывателя, если визуальный контроль невозможен с рабочего места крановщика.

Размещение приборов и устройств, обеспечивающих безопасную работу башенного крана:

1. Прибор сигнализации и отключения крана вблизи линий электропередач.
2. Анемометр.
3. Датчик усилий ограничителя грузоподъемности.
4. Датчик ограничителя угла подъема стрелы.
5. Концевой выключатель ограничителя высоты подъема крюка (груза)
6. Звуковой сигнал
7. Концевой выключатель ограничителя поворота башни
8. Панель сигнализации ограничителя грузоподъемности
9. Релейный блок ограничителя грузоподъемности
10. Концевой выключатель ограничителя передвижения крана
11. Инвентарная путевая линейка
12. Тупиковые упоры
13. Противоугонные устройства

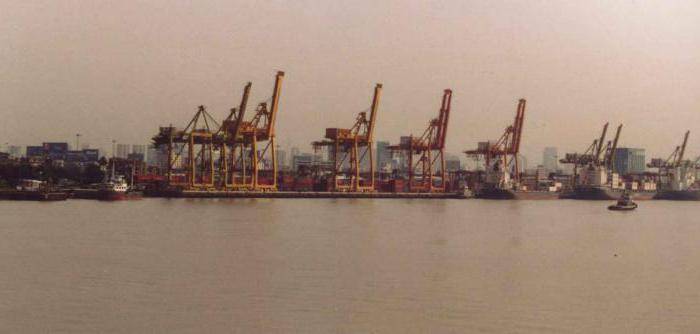

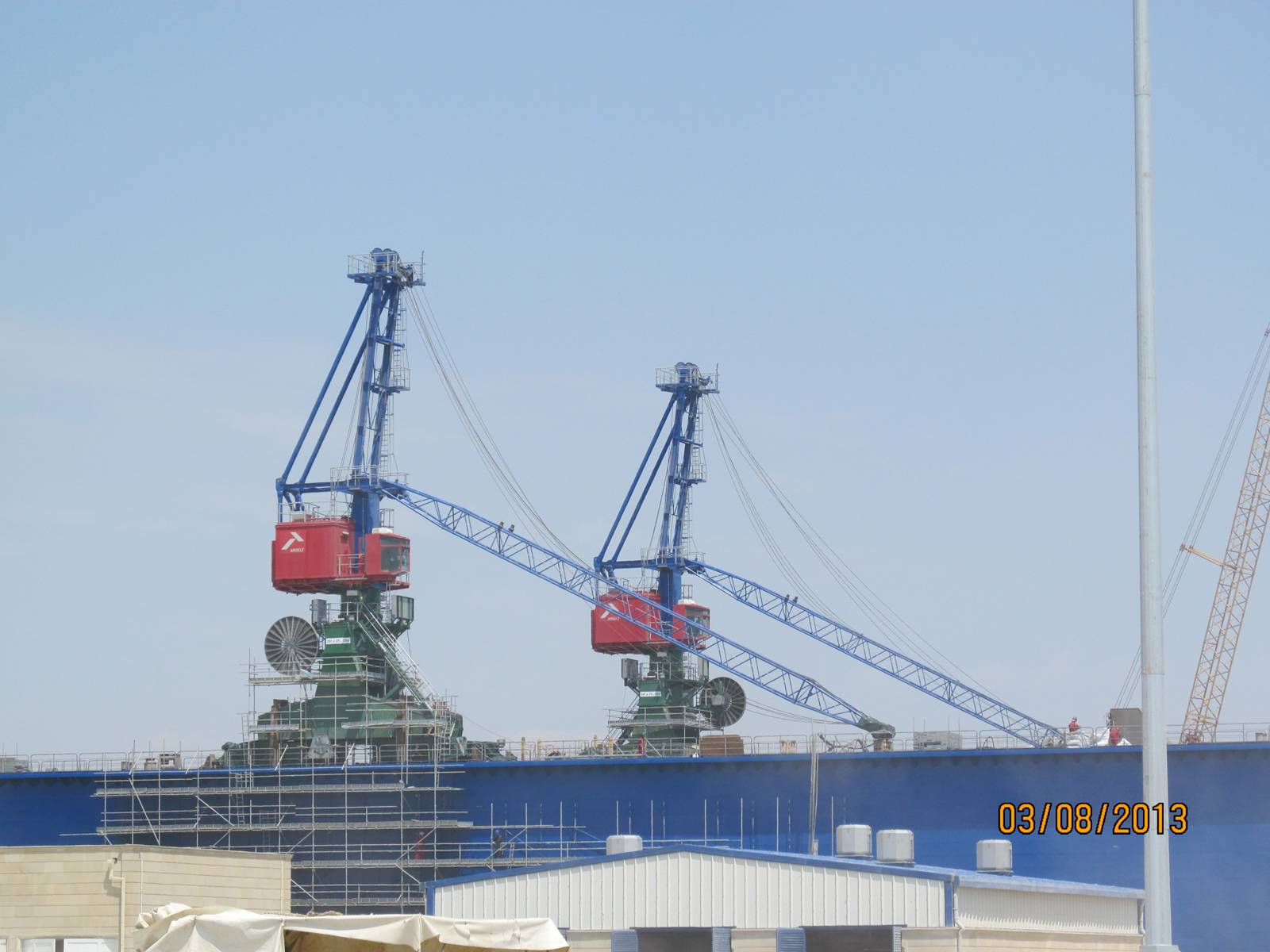

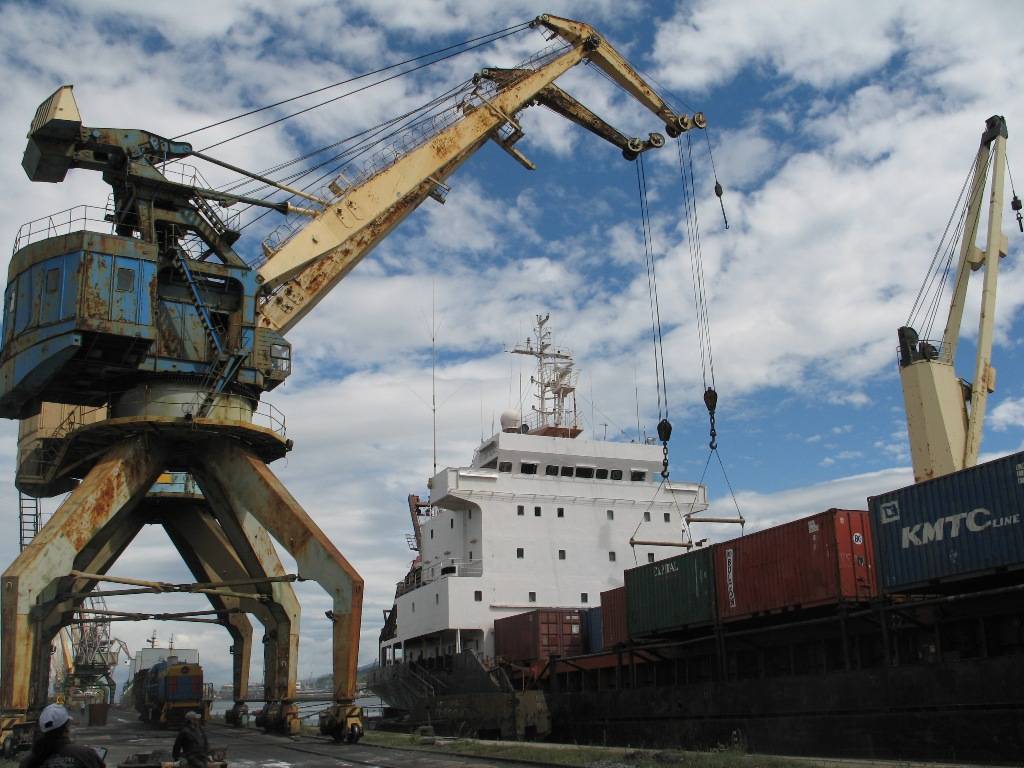

Типы портальных кранов

Портальный кран — это грузоподъемное устройство с поворотной частью. Перемещение в горизонтальной плоскости производится по рельсам или пневмоколёсах. Эти устройства используются для погрузочно-разгрузочных работ в порту, строительства причалов, плотин.

Портальные краны различаются по устройству поворотной части и по типу стрелы. Основные узлы портальных кранов это:

В связи с применением портальных кранов в монтажно-сборочных работах, строительстве судов, крупных гидротехнических работах в последнее время резко выросли требования к ним. Современные модели, поддерживают грузоподъемность до 400 т при вылете стрелы до 50 м.

«Атлант Кран» — высококлассные мостовые краны от производителя!

является ведущим производителем огромного спектра мостовых кранов в России. Индивидуальный подход к каждому покупателю, начиная от отдельных заказов малых строительных организаций до сложных, нестандартных конструкций для промышленных предприятий. Мы не только производим грузоподъемную технику, но и выполняем дальнейшее сопровождение: монтажные работы при установке, гарантийное обслуживание, ремонт в период эксплуатации, модернизацию с полной или частичной заменой износившихся механизмов.

сотрудничает только с надежными и проверенными поставщиками сырья и комплектующих, поэтому каждая производимая модель отвечает стандартам ГОСТ.

Заказать мостовой кран высокого качества или получить подробную консультацию наших специалистов Вы можете прямо сейчас в разделе «Мостовые краны
