Характеристика корончатых насадок
Корончатые сверла имеют вид насадки большого диаметра, которые используются для просверливания отверстий в металле. Внешне изделие напоминает отрезок трубы, с одной стороны которой имеется хвостовик для соединения с патроном дрели, а с другой сверло. Насадка оснащена зубьями, посредством которых формируется отверстие соответствующего диаметра в металле.
Основными конструктивными элементами коронок по металлу для дрелей являются следующие устройства:
- Металлическое основание в виде отрезка трубы, которое с рабочей части имеет определенное количество зубьев
- По центру из металлического основания расположено сверло, которое называется центрирующим. Его предназначение в том, чтобы коронка в процессе сверления не смещалась в сторону. При сверлении отверстия в металле именно центрирующее сверло первым проделывает отверстие
- Хвостовая часть, посредством которой происходит установка насадки в патрон дрели
В зависимости от вида кольцевой фрезы, они бывают разборными и неразборными. Разборные устройства позволяют производить замену насадок разных диаметров. Замена коронок выполняется путем выкручивания болтового соединения на насадке. Для изготовления изделий применяются исключительно твердосплавные виды стали. Из аналогичных материалов изготавливается центрирующее сверло. Зубья коронок делаются из победита или с алмазным напылением.
Что такое коронка по дереву?
Насадка с напылением для обработки фанеры, ДСП, пластика, металла – известное приспособление, называющееся коронка для сверления дерева и других материалов. Выглядит она как чаша с зубцами, расположенными по краю обода. Надевается на специальный патрон для дрели и вращается благодаря электроинструменту. Глубина отверстия может быть разной, от нескольких миллиметров до нескольких сантиметров. От диаметра фрезы зависит количество зубьев на ней: чем крупнее коронка по дереву, тем большее число зубчиков на ней расположено. Типовой набор кольцевой насадки комплектуется элементами:
- головкой с режущими зубьями;
- хвостовиком;
- центральным сверлом.
Выбираем лучшие коронки по дереву: 45 мм, 50 мм, 60 мм, 68 мм, 72 мм, 100 мм, 110 мм
Получить качественное большое круглое отверстие в древесине быстрым способом можно. Для этого мастеру понадобится коронка по дереву, с помощью которой обеспечится кольцевое сверление. Кроме коронки по дереву большого диаметра понадобится обычная дрель и немного времени.
В глубину отверстие может быть от нескольких миллиметров до нескольких сантиметров. Для сравнения эффективности принято сопоставлять результат от кольцевых сверл с коронками, при этом вторые оказываются продуктивнее в 4-5 раз во время прочих равных условий. Коронки для сверления дерева иногда называют кольцевыми пилами, что во многом отражает суть их работы.
Виды коронок для сверления отверстий в бетоне
Существует общепринятая классификация, в которую объединены разные коронки для сверления бетонной стены под установку розеток или других элементов.
Наиболее часто встречающиеся их типы, перечислены в таблице:
Вид коронки | Особенности |
Твердосплавная из победита | Это наиболее популярные инструменты для сверления нескольких отверстий в своем жилище. По сравнению с другими аналогами, цена изделия меньше, а прочность и долговечность достаточно высокие. Но существует и ограничение по применению таких коронок: их нельзя использовать на участках стен, где имеется арматура, из-за возможного «вылета» напаек при попадании на них арматуры. Минимальный диаметр инструмента 35 мм, максимальный — от 110 до 120 мм. |
Сегменты коронок имеют алмазные вкрапления, что позволяет использовать инструменты при сверлении бетона и железобетона. С их помощью можно сделать отверстия даже в самых твердых стенах, включая кратковременную работу при наличии металлической арматуры. При этом отверстия имеют очень ровные стенки. Диаметры алмазных коронок могут быть в пределах от 25 мм до 130 мм для сверления отверстий в своих домах и до 600 мм в промышленных зданиях. | |
С карбидно-вольфрамовым напылением | Коронки с таким напылением позволяют сверлить отверстия в кирпиче, бетоне, в кафельной или керамической плитке. Наличие в одном инструменте многих свойств позволяет пользоваться им при выполнении комплексных операций, что значительно экономит время. Серьезный недостаток, при эксплуатации коронок такого типа — выход их из строя, при наличии в стене металлической арматуры. |
Устройство коронки
Инструмент в сборе: в центре сверло, коронка по бетону вокруг него
Коронка по бетону для подрозетников — это труба из инструментальной стали, на торцах которой с одной стороны имеются режущие сектора высокой прочности, а с другой — хвостовик или фланец, с помощью которого инструмент крепится в зажиме привода вращения:
- Коронка по бетону может быть сборной или монолитной конструкцией. Головки изделий изготавливаются разного диаметра и длины.
- Некоторые модификации имеют в центре сменное центрирующее сверло с наконечником из твердого сплава.
- В чашке или цилиндре могут по бокам располагаться полости, через которые отводится пыль и материалы из зоны сверления отверстия.
- Приводами таких инструментов для работы своими руками могут быть перфораторы, простые и ударные дрели.
Комплектация коронки
Победитовая коронка SDS+
Сначала и по порядку победитовою коронку, которую вы с легкостью можете купить в любом строительном магазине. Газо/пенобетон она конечно будет грызть без проблем, но если вам нужно просверлить больше чем 5-7 лунок в бетоне то стоит отказаться и купить более удобный инструмент. Средняя живучесть такой коронки составляет не более 10 лунок при средней стоимости 700 рублей получаем стоимость одной в 70 рублей время на одну лунку 20-30 минут. Вроде недорого, но очень долго и утомительно. Перфоратор будет остывать больше чем работает. Подходит для того, кому нужно сделать очень скромный объем.
Описание и назначение
Коронки для сверления металла — специальные насадки для сверлильных инструментов, отверстия формирует механическое воздействие. Форма таких элементов напоминает отрезки труб или цилиндрические поршни. На рабочей кромке располагаются зубцы, посредством которых и производится резка целевых материалов. Иногда рабочую поверхность усиливает алмазное напыление, что существенно увеличивает их стойкость к износу. Дополнительного накернивания не понадобится как для обычных твердосплавных насадок, так и для корончатых сверл для дрели, что упрощает их хранение.
Суть в том, что коронки по металлу для дрели разработаны с крестовыми заточками центровочных сверл. Такое выполнение позволило не только сделать их износостойкими и прочными, но и дало возможность делать мгновенное центрирование в зоне обработки. На противоположной стороне относительно зубьев и напаек располагается посадочный разъем. Его предназначение — надежная фиксация насадки на основном инструменте (дрель, перфоратор).
Характеристики и параметры
Самая главная характеристика — диаметр изделий. Именно от него зависит размер будущих отверстий, получаемых с помощью тех или иных моделей. От диаметра зависят и другие параметры оснастки, в частности, тип фиксации и длина хвостовика. Стандартный диапазон диаметров в пределах 1,4 — 18 мм. Показатель глубины сверления может достигать 40 мм — такое максимальное значение для всех типовых монтажных коронок
В большинстве случаев коронка для металла 50 мм производится из комбинированных сплавов. Это значит, что в основании несущего цилиндра — твердосплавная сталь, а рабочая поверхность — победит.
Советы по выбору
Не всегда имеется возможность компенсировать сдвигающее усилие за счет большой величины кольцевой пилы. Кроме того, даже это решение, снижая тепловую нагрузку, не исключает потери точности. Справиться с этой проблемой помогают специальные технические приспособления, используемые в отдельных моделях. К ним относится применение центрирующих штифтов, мешающих коронкам «сбиваться с пути».
Очень хорошо, если в набор поставки входит выталкивающая пружина. Она упрощает проходку глухих отверстий в изобилующей волокнами древесине. Ведь невозможно заранее исключить, что придется обрабатывать грушу, ясень или граб. Когда планируется пробивать глухие отверстия крупнее 7-7,5 см, очень хорошо проявят себя пилы со вспомогательными резьбовыми насадками. Их прикрепление к нижним частям стаканов производится минимум тремя винтами. Нежелательно использовать очень большие (крупнее 4,5 см) насадки, иначе инерция вырастет слишком сильно, и дрель не справится.
Более современными и практичными считаются те кольцевые пилы, где, вместо шестигранных державок, используются быстрозажимные патроны формата SDS+. Чтобы гарантировать эффективную обработку даже твердой толстой древесины длительное время, надо использовать привод мощностью не ниже 1000 Вт. Это стоит учитывать и при подборе самого инструмента, ведь он должен быть совместим с такими дрелями. Коронки на 16,8 и 21 см применяются в основном в промышленном сегменте. Практически исключена ситуация, когда такое устройство может понадобиться в домашних условиях.
Как пользоваться коронкой по металлу
› Интересное
17.12.2019
Коронка по металлу предназначена для сверления сквозных отверстий большого диаметра в листовом и профильном металлопрокате. Это один из немногих режущих инструментов, который не только в обиходе, но и в профессиональной литературе имеет несколько параллельных наименований. В ГОСТ 17013-71 он присутствует под названием кольцевое сверло.
Но поскольку он имеет трубчатую конструкцию рабочей части, в учебниках по металлообработке и каталогах российских производителей нередко упоминается как полое или трубчатое сверло. При сверлении таким инструментом процесс резания осуществляется зубьями, расположенными равномерно по окружности его рабочего торца. По внешнему виду такая конфигурация режущей части напоминает корону, поэтому еще одно название коронки по металлу — корончатое сверло.
А поскольку по своему внешнему виду и принципу действия она больше соответствует фрезерному инструменту, то можно встретить и еще одно название – кольцевая фреза.
Виды коронок по металлу
Классификация корончатых сверл по металлу производится по следующим основным признакам:
- материалу режущих зубьев коронки;
- виду хвостовика;
- конструкции рабочей части;
- геометрическому размеру (в том числе максимальной глубине сверления).
Существует два базовых типа режущей части коронок по металлу: с зубьями из быстрорежущей стали и из твердосплавных материалов. Первые дешевле и менее производительны, но тем не менее гораздо эффективнее обычного сверлильного инструмента. Вторые работают на более высоких скоростях резания и, как правило, применяются при сверлении высокохромистых сталей и твердых сплавов. Самыми дешевыми являются биметаллические коронки по металлу, у которых режущая часть изготовлена из быстрореза, а основной корпус — из обычной конструкционной стали.
У корончатых сверл самым распространенным типом хвостовиком является Weldon. Кроме него, выпускается инструмент с хвостовиками Nitto, которые совместимы с Weldon, а также по стандарту немецкой фирмы Fein, чьи хвостовики подходят только к электроинструменту этого предприятия. Рабочая часть коронок по металлу характеризуется количеством режущих зубьев и, соответственно, количеством спиральных канавок и ленточек, которых может быть от четырех до шестнадцати и более.
Многие производители в отдельную группу выделяют инструмент с удлиненной рабочей частью, предназначенный для глубокого сверления, а также коронки для сверления железнодорожных рельсов.
Твердосплавные коронки по металлу
В твердосплавных коронках по металлу режущие зубья из твердых сплавов крепятся к корпусу пайкой, поскольку все три поверхности у них являются рабочими. Это более высокопроизводительный инструмент, способный работать на высоких скоростях по легированным металлам, нержавейке и сплавам алюминия с высоким содержанием кремния.
По сравнению с монолитными коронками по металлу из быстрореза он менее устойчив к вибрациям и переменным нагрузкам. Один из его главных недостатков — это сложность замены или переточки режущих зубьев в случае их затупления или поломки.
Также существуют корончатые сверла с алмазной режущей частью, но они не предназначены для работ по металлу.
Конструкция и характеристики корончатых сверл
Несмотря на особенности отдельных моделей базовые конструкции всех коронок по металлу примерно одинаковы. Все они состоят из хвостовика, направляющей части со спиральными канавками и режущей коронки, состоящей из четного числа зубьев (см. рис. ниже).
Направляющая часть у такого инструмента полая. При сверлении в ее внутреннее пространство продвигается керн из металла, который по окончании операции выбивается специальным толкателем. Центральный канал проходит насквозь через весь корпус. В него вставляется заостренный на конце толкатель (часто подпружиненный), который, кроме выталкивания металлического керна, служит для центровки коронки по металлу перед началом сверления.
Коронки по металлу, предназначенные для обычных дрелей, имеют небольшой диаметр и цилиндрические хвостовики.
Как разобраться в маркировке
Маркировка может рассказать все о размете, типе и материале, из которого сделано сверло. Для малых диаметров (до 2 миллиметров) обозначения на сам инструмент не наносятся, маркируются коробочки, в которых он хранится.
Сверла толще 3 мм маркируются диаметром, обозначением материала и логотипом завода-изготовителя.
Расшифровка маркировки сверла NHD
К надписи могут добавлять дополнительные символы:
- Р — это быстрорежущие инструментальные сплавы;
- М — добавки молибдена;
- К — кобальтовые присадки;
- и т.д.
Многие иностранные изготовители наносят на хвостовик более подробные сведения:
- страна происхождения;
- лейбл производителя;
- марка инструментального сплава;
- диаметр;
- максимальный класс точности, достижимый этим инструментом;
- перечень материалов, рекомендованных для сверления.
Коронки по дереву – рейтинг лучших
Готовые комплекты кольцевых сверл отличаются надежностью и безопасностью. ТОП лучших моделей регулируемых коронок по дереву выглядит следующим образом.
- Набор для сверления «Зубр 29554-H15_z01» состоит из 15 предметов, диаметр насадок варьируется от 1,9 до 12,7 мм. Центрирующее сверло изготовлено из прочной стали марки HSS. Набор справляется с разными видами материала – деревом, пластиком, ДСП, гипсокартоном.
«MATRIX 70472» – биметаллические коронки по дереву изготовленные из углеродистой стали, в удобном кейсе для хранения и переноски. Набор комплектуется двумя державками и центрирующим сверлом, максимальный диаметр коронки – 2,8 мм.
«Bosch 2609255634» – модель совмещается с любым видом дрелей. Диаметр отверстий, которые можно просверлить с помощью сверл – от 46 до 81 мм. Коронка по дереву обеспечивает глубину сверления до 3,1 см, вес набора всего 500 г.

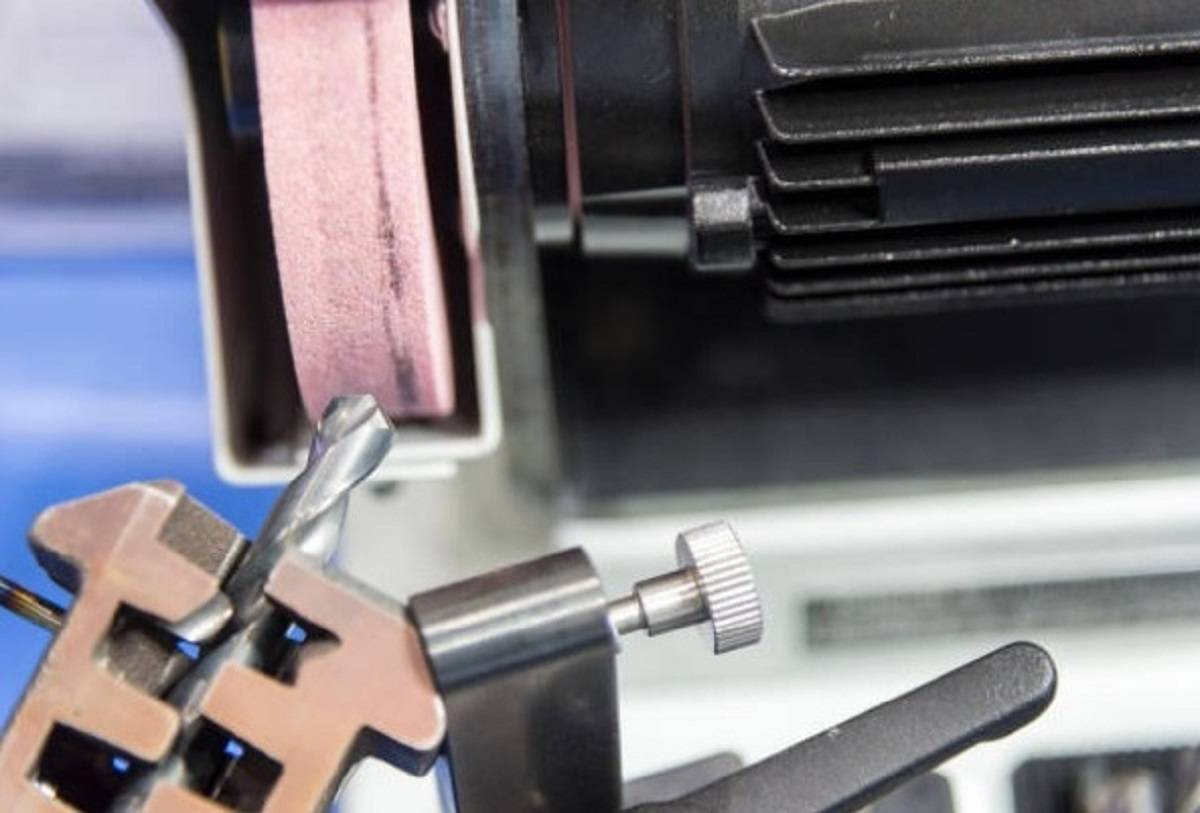

Можно ли затачивать сверло и как
Заточка сверла с победитовым наконечником возможна, но должна производиться на специальном оборудовании. Для этого необходимо использовать корундовый камень. При проведении заточки надо придерживаться следующих правил:
- При обработке нельзя допустить перегрева победитовой головки. Если это произойдёт, то адгезия победитового слоя к стальной основе снизится, что приведёт к ухудшению качества.
- Если возникает нагрев, резкое остывание разрушительно. Когда произошёл перегрев, необходимо обеспечить медленное и постепенное остывание. Запрещается погружать сверло в воду для этой цели.
- Для проведения заточки нужно выбрать самый нужный вариант. Чаще всего применяется коническая или винтовая.
- Если мастер предпочитает придать детали коническую форму, он должен обеспечить, чтобы кромки сходились точно в центре. Если это требование будет нарушено, то одни кромки будут изнашиваться быстрее других.
- Использование винтовой заточки предпочтительнее при работе с более мягким материалом. Это подойдет, например, при сверлении блоков из газобетона. Для применения такого типа заточки обычно используется специализированный станок.
Сделанные отверстия подойдут для различных целей. Например, при помощи дюбелей и саморезов можно сделать здесь крепления для навесной мебели. Неглубокое отверстие соответствующего диаметра может быть использовано для розетки.
Какие бывают фундаменты — виды и классификация
Какую выбрать сетку под отделку штукатуркой
Какую краску использовать для работ по бетону
Буронабивной свайный фундамент — что это за технология
Алмазная коронка для перфоратора
Алмазная коронка под перфоратор SDS+, по своей сути это лидер для недорогого ремонта с огромным потенциалом. Ресурс такой коронки составляет 100 подрозетников в тяжело армированном бетоне в это число включено две три арматуры, которые вы сможете перерезать ей. Стоимость одной лунки получается около 40 рублей, время около 8-12 минут.
Плюсы: относительно недорогая, подходит под маленький перфоратор, может резать арматуру, сухой рез, пилит без удара (меньше шума), неплохой показатель живучести.
Минусы: в панельном доме — бесполезна, требуется достаточно хороший перфоратор: китаец не потянет большой объем, красный кирпич и влажная штукатурка сильно вязнет.
Разновидности коронок по бетону для перфораторов
Изготавливаются насадки исключительно из твердосплавных видов материалов, которые делают изделие прочным, выносливым и эффективным. Часто новички задают вопрос о том, для чего коронка имеет центровочное сверло? Благодаря этому сверлу можно проделывать точные отверстия. Отсутствие такого сверла приведёт к тому, что в процессе сверления будут наблюдаться вибрации, поэтому отверстие будет искажённым, неровным и деформированным.
Коронки по бетону для перфораторов подразделяются на виды в зависимости от конструкции хвостовиков. Они бывают следующих видов:
- SDS-plus — изделия, которые устанавливаются в перфораторы бытового предназначения
- SDS-max — используются только в перфораторах профессионального предназначения. Диаметр хвостовика равняется 20 мм
- Шестигранные формы хвостовиков — такой вид коронки используется для сверления больших отверстий при помощи дрели
Коронки отличаются между собой по материалу, из которых изготовлена режущая часть (зубья). Различают три разновидности изделий:
- Победитовые — в основу производства зубьев для насадки берётся сплав вольфрама и кобальта в соотношении 92% и 8%. Отличительными особенностями таких насадок является стойкость к высоким температурам и продолжительным нагрузкам. Их используют для высверливания отверстий в бетоне или кирпиче
- Твердосплавные — этот вариант изделия является бюджетным, и предназначен только для получения отверстий в бетонных основаниях. Встреча с металлом приводит к выходу из строя зубьев твердосплавных коронок
- Алмазные — одни из самых дорогостоящих, но при этом эффективные. Их используют для высверливания отверстий в бетоне, граните, железобетоне и прочих тяжёлых видов материалов
Нужно также отметить, что коронки отличаются по способу охлаждения. Они бывают сухими и мокрыми. Насадки, которые имеют отверстия на боковых стенках чаши, являются сухими. Мокрыми называют закрытые варианты чаш, которые в процессе сверления нужно смачивать водой.
Это интересно! Смачивание водой можно производить оба варианта насадок, так как это не только продлит срок службы устройств, но и сократит количество создаваемой пыли во время выполнения сверлильных работ.
В зависимости от способа сверления, насадки также подразделяются на ударные и безударные. Последний вариант подходит только для работы в режиме сверления, и зачастую применяется для дрелей. Ударными коронками можно работать в режиме отбойного молотка на перфораторе.
Коронка по бетону в работе перфоратором
Достоинства и недостатки
Корончатые сверла получили широкое распространение в металлообработке благодаря сочетанию ряда положительных свойств, среди которых можно выделить следующие:
- При помощи данного инструмента можно получить на простом оборудовании отверстия диаметром до 200 миллиметров. В то время как обычные спиральные сверла вырезают металл по всему сечению отверстия, корончатые обрабатывают его только по периметру. Соответственно, количество вырезаемого металла значительно меньше. Поэтому происходит значительная экономия затрачиваемой на работу энергии.
- При сверлении крупных отверстий обычными сверлами нужно предварительно выполнять пилотные пазы небольших диаметров. Затем происходит переработка в стружку всего объема материала, находящегося внутри будущего отверстия. Корончатое сверло выполняет отверстие за одну операцию и значительно быстрее. Таким образом, их применение приводит к экономии времени на работу и повышает производительность процесса.
- Конфигурация режущего профиля сверла коронки благоприятствует получению высоких показателей шероховатости внутренней поверхности отверстия. Добиться такой чистоты поверхности обычными сверлами очень трудно. Для этого будет необходимо дополнительно обрабатывать металл при помощи других технологических операций механической обработки.
- Кольцевые сверла по металлу из быстрорежущей стали прослужат в работе очень долго, поскольку они могут поддаваться многократной заточке. Причем режущие кромки можно восстанавливать до тех пор, пока это позволяет постепенно уменьшающаяся длина инструмента. Конечно, режущий профиль зубьев имеет довольно сложную конфигурацию, а поэтому правильная заточка требует определенной квалификации мастера или наличия чертежа, на который можно ориентироваться.
- При помощи кольцевых сверл можно сверлить отверстия не только на плоских поверхностях, но и в деталях со сложной криволинейной поверхностью. Работа со спиральными сверлами в таких случаях предполагает множество подготовительных операций и применение различных хитростей. Коронками же можно с легкостью сверлить трубы. Обработку труб больших диаметров, которые невозможно поместить в станок, можно легко осуществить с помощью магнитных сверлильных станков с установкой в патрон корончатого сверла. Для этого хорошо подходят сверла из быстрорежущей стали.
- Благодаря своей конструкции сверлильные коронки имеют значительно меньший вес по сравнению с традиционным инструментом. Особенно эта разница велика на больших диаметрах. Маленькая масса позволяет работать корончатыми сверлами на маленьких сверлильных станках и даже на ручном электроинструменте.
- Проводить операцию механической обработки с помощью корончатого сверла по металлу значительно проще, чем спиральным инструментом. Данный инструмент даже без подготовительных операций хорошо центрируется и позволяет получить ровное перпендикулярное к поверхности отверстие.
- При установке на металлообрабатывающие станки специальных сборных корончатых сверл легко добиться хорошего охлаждения и смазки инструмента. Смазывающе-охлаждающая жидкость подается к зоне обработки через внутреннее отверстие в инструменте, а поэтому попадает на режущую кромку в достаточном количестве.
Несмотря на огромное количество вышеперечисленных достоинств, кольцевое сверло по металлу имеет и несколько весомых недостатков, среди которых можно выделить следующие два:
- При помощи этого инструмента можно получить в металле только лишь сквозные отверстия. Для выполнения глухих отверстий придется применять другой режущий инструмент.
- Более распространены корончатые кольцевые сверла, режущая часть которых выполнена из наплавленных твердосплавных зубьев. Такой инструмент не поддается затачиванию зубьев, а поэтому после того как его режущие свойства ухудшились, он приходит в состояние негодности.
Коронка по металлу: советы для правильного использования
Центровочное сверло должно обязательно находиться в комплекте с коронками
- Нужно сделать правильный выбор, для этого стоит внимательно прочитать маркировочную информацию. На упаковке обязательно должны быть указаны размерные показатели, страна-производитель (что в определенной степени говорит о качестве товара), материал изготовления, особенности аксессуаров и приспособлений. Если маркировка не дает полной информации о кольцевой фрезе, есть основания усомниться в качестве инструмента.
- В ходе использования не следует пренебрегать рекомендациями изготовителей. Применение коронки не по назначению приведет к повреждению инструмента.
- Если в комплекте отсутствует центровочное сверло, приобретать его нужно с учетом определенных требований. Например, сверло насадки для дрели должно иметь крестовую заточку, иначе мгновенное и точное центрирование выполнить не получится.
- О необходимости регулирования числа оборотов в статье говорилось не раз. Следует подчеркнуть, что это условие является едва ли не самым главным для увеличения ресурса коронок по металлу.
При правильном подборе и использовании коронок отверстие в металле можно выполнить за считаные секунды. Инструмент применим для различных бытовых и производственных целей. Соблюдение технических требований может продлить срок службы на длительное время. И наоборот, одно необдуманное использование способно спровоцировать дефекты, которые сделают коронку непригодной для применения.
Критерии выбора
Чтобы выбрать насадку для сверления изделий из металла, нужно обратить внимание на ряд факторов:
- Максимальный диаметр.
- Длина хвостовика.
- Наличие центровочного стержня.
- Количество зубьев.
- Наличие алмазного напыления.
- Металл, используемый для изготовления оснастки.
- Максимальная глубина сверления.
Если сверло будет использовать активно, нельзя экономить на его стоимости. Качественная оснастка стоит не дешево, однако, она выдержит серьёзные эксплуатационные нагрузки.
Корончатые сверла по металлу используются для изготовления отверстий большого диаметра. Они изготавливаются из твердых сплавов металлов. Перед покупкой нужно научиться читать маркировку, чтобы купить качественную оснастку.
Преимущества данных сверл
Если сравнивать этот тип сверл с обычными, то можно выделить ряд заметных преимуществ:
- Конструкция выполнена так, что делать дырки можно по контурам; для работы не потребуются устройства с мощными приводами.
- Кольцевые фрезы позволяют получать отверстия с шероховатой внутренней поверхностью, чего нельзя добиться, используя обычные инструменты.
- Коронка по металлу может устанавливаться на разном оборудовании — не только на дрелях и сверлильных станках, но и на фрезерных и токарных.
- С помощью таких сверл может проводиться и многоинструментальная обработка.
- Площадь прикосновения сверла и обрабатываемой поверхности довольно заметна.
- За один проход сверла можно удалить много обрабатываемых материалов.
- Сверление отличается высокой производительностью.
- Рабочий процесс можно охарактеризовать не только значительной скоростью, но и точностью выполнения.
- Экономичность и эргономичность.
- Незначительное количество шума при проведении обработки.
