Картофелесажалка для мотоблока: принцип работы, как сделать своими руками

С наступлением весны большое число огородников начинает высадку картофеля. Это непростая задача, и если участок большой, то справиться с ней поможет мотоблок и картофелесажалка.

Что это такое, какие виды существуют и как изготовить своими руками – все эти вопросы мы раскроем в нашем материале.

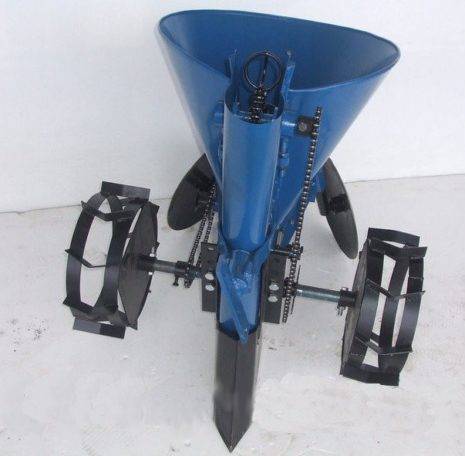

Картофелесажалка для мотоблока – описание

Картофель – «второй хлеб», овощ, занимающий на наших столах привилегированное место. Мотоблок и картофелесажалка – незаменимые вещи огородника, которые максимально упрощают высадку этой культуры.

Использование картофелесажалки позволяет быстро получить траншею для высадки плодов, а также обеспечивает прекрасные условия для будущего прорастания урожая и его сбора (рыхление, окучивание, копку).

Принцип работы

У картофелесажалки есть специальное опорное колесо, плуг и окучники. Подходит для мотоблоков любого класса. Принцип работы заключается в следующем:

1. плуг делает в почве борозды;
2. с помощью специального приспособления в почву вносятся удобрения;
3. укладываются корнеплоды картофеля;
4. окучником засыпаются грядки.

Такое оборудование стоит приобрести по той причине, что его можно будет использовать несколько раз в году. С его помощью можно производить также и окучивание картофеля, что еще больше упрощает уход за землей.

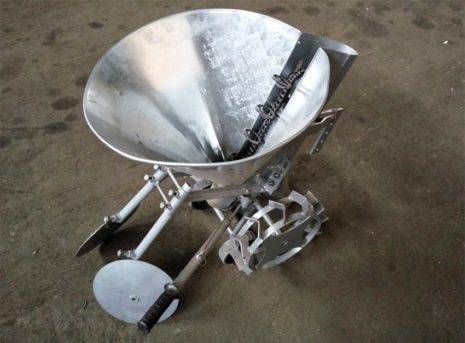

Виды картофелесажалок

Рассмотрим основные типы картофелесажалок, которые используются в нашей стране и пользуются наибольшей популярностью.

KC – 1

Используется вместе со средними и тяжелыми (а также самодельными) мотоблоками. Масса – 25 кг., колесная база имеет ширину 70 см. С помощью этой машины можно сделать ряд шириной в 60-70 см., за 1 час можно посадить 0,2 г. (5,5 клубней на каждый м. кв.)

KC — 1A

Машина весит 33 кг., мощность – 34 л. ведра. Производительность – 60 см. на 1 м. кв., что позволяет высаживать за 1 час до 5-и клубней. Овощи выкладываются в воронки, после чего со специального контейнера укладываются в почву по 1 шт.

KCM – 1

Позволяет равномерно высаживать картофель диаметром до 4 см., весит – 44 кг., имеет емкость 41 л. ведро. Может сажать плоды в ряды шириной по 40-60 см., используется как с отечественными, так и зарубежными мотоблоками.

KCM — 1A

Весит 33 кг., имеет бункер емкостью 34 л. ведра, колесную базу 40-60 см., и позволяет одновременно высаживать по 5 корнеплодов в ямки, шириной 50 см. За 1 час позволяет высадить 0,25 га. картофеля.

KCT — 1T

Самое маленькое устройство, по техническим параметрам схожее с предыдущим. Кроме высадки картофеля, может производить удобрение почвы.

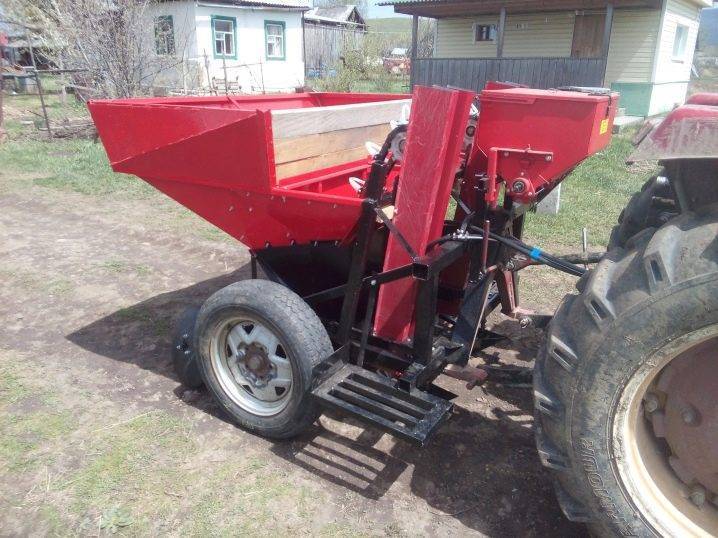

Картофелесажалка своими руками

Многие садоводы не желают тратить деньги на покупку картофелесажалки (при стоимости от 10 тыс. руб. до нескольких сотен тысяч). Поэтому, они решают изготовить самодельную машину для высадки овоща. Разберемся, как ее изготовить.

Сиденье и ось

Машина обязательно должна иметь подножки, стремянки и сиденье. Рама сиденья варится из сварных уголков, после чего, для более привлекательно вида, укомплектовывается поролоном, досками и кожзаменителем.

Сиденье также крепится к раме с помощью уголков, затем на машину монтируется специальная подножка, для более комфортной работы.

Ось агрегата делается из чугунной или стальной трубы (толстостенной), так как на нее постоянно будет оказываться повышенная нагрузка. Она оборудуется дополнительными металлическими вставками, которые крепятся на штифты.

Как только будет проведена полная сборка агрегата, все штифтовые механизмы свариваются. Ось крепится к аппарату с помощью прочных прижимов и болтов необходимого размера.

Колеса

Можно применять как готовые варианты от мелкой сельскохозяйственной техники, так и изготовить самодельные – с помощью листов стали. Второй вариант более подходящий, так как «на выходе» получатся максимально прочные и широкие колеса.

Колесные ступицы свариваются с листами стали, и крепятся на пару шарикоподшипников. Подшипники позволяют установить колеса на шиповые оси, что предохраняет их от повреждений и загрязнения.

Рыхлители

Держатели для рыхлителей собираются из квадратной штанги с помощью сваренных между собой уголков размерами 50 на 50 на 0,5 см. Лучше использовать именно сварные уголки, так как обычные квадраты могут деформироваться.

Высеватель

Устройство посадки делается из стальной трубы диаметром 10 см. Внизу к ней приваривается сошник, который будет вспахивать почву. Сошник должен быть регулируемым, чтобы можно было контролировать глубину посадки.

Дисковые заделочные элементы для формирования ямок можно взять от любой сеялки. Но, предварительно нужно будет их модифицировать – просверлить отверстия для ступиц и поставить новые подшипники.

Как сделать картофелесажалку к мотоблоку своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим пошаговый процесс сборки самодельной картофелесажалки к мотоблоку, а так же посмотрим видео испытаний сажалки при посадке картофеля в грунт.. Посадка картофеля, как вы знаете мероприятие довольно трудозатратное, но с недавних пор этот процесс становится все более рационализированным за счет умения мастеровых ребят применять механизмы на садово-огородном поприще) Таким образом из обычного металлолома автор собрал самодельную картофелесажалку и агрегатирует ее совместно с мотоблоком. Теперь сажать картофель стало намного проще, засыпал картошку в бункер сделанный из бака от стиральной машинки «Волга-8» и на первой передаче мотоблок тянет агрегат. Высевающий аппарат приводится в действие за счет движения колес сажалки, на вал которых установлен вал с звездочкой, а на цепи находятся чаши которые захватывает клубни и подают в направляющую трубу, откуда они попадают в грунт и засыпаются поворотными дисками создавая борозду.

Рама картофелесажалки сварена из профтрубы 40х40х2 мм, 40х20х2 мм, колеса с грунтозацепами самодельные, в качестве приводного вала обычная шпилька на 18, бункер -это бак от старой Советской машинки днище которой имеет конусное основание.

Материалы

1. цепь
2. звездочка 2 шт
3. стальная проволока 6-8 мм
4. колеса с грунтозацепами 2 шт
5. проф-труба 40х40х2 и 40х20х2 мм
6. бак от стиральной машинки
7. диск 2 шт

Инструменты

1. сварочный инвертор
2. УШМ (болгарка)
3. дрель
4. комплект гаечных ключей
5. умелые руки)

Пошаговая инструкция сборки картофелесажалки к мотоблоку своими руками.
Первым делом следует ознакомиться с схемами устройства и работы картофелесажалки.

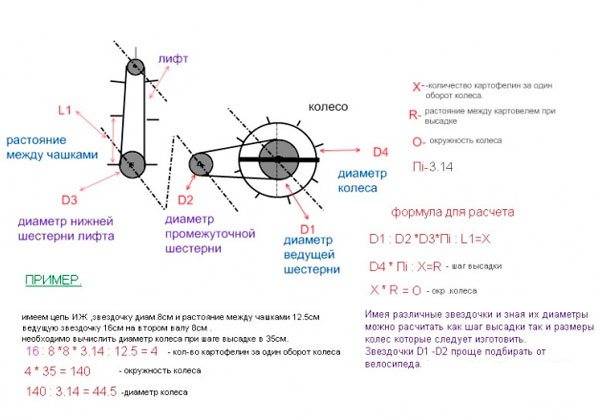

Расчеты звезд и колес.
Рама сварена из проф-трубы, на нее установлены подшипники с валом на котором установлена звездочка .
Чертеж чаш для подъема клубней картофеля и подачи их в направляющий раструб.
Расстояние между чашами порядка 27 см -это расстояние будет и между посаженным картофелем.
Бункер сделан из обычного бака от стиральной машинки.
Дополнительно в задней части устанавливается окучник, чтоб присыпать землей посаженный картофель.
Принципиальная схема работы высевающего аппарата.

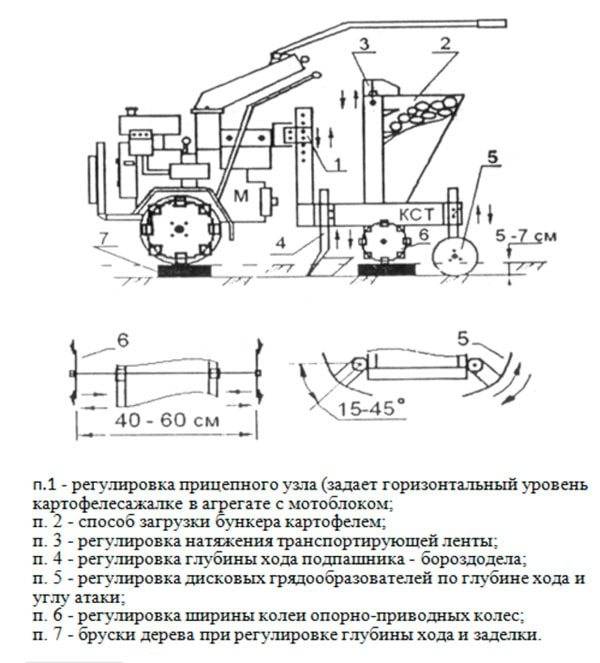

Схема подсоединения сажалки к мотоблоку.

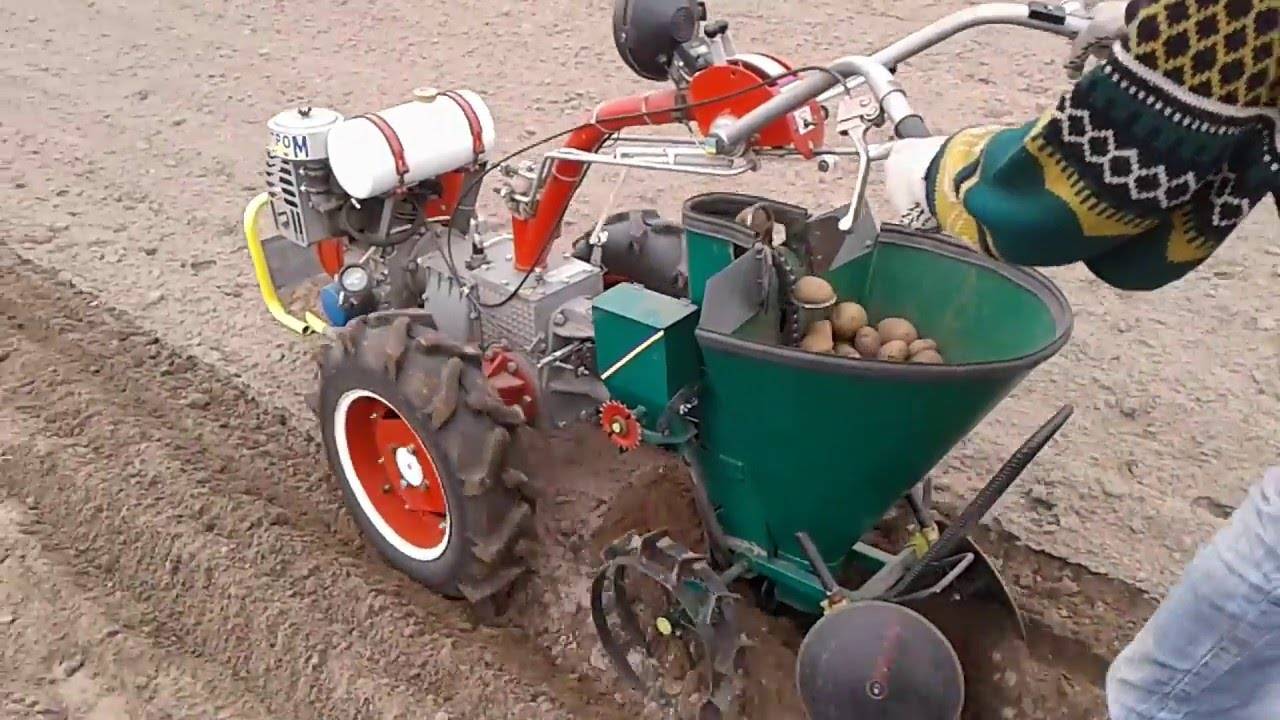

Видео посадки картофеля сажалкой.

https://youtube.com/watch?v=lPP9N2E-dy4

голоса

Рейтинг статьи

Процесс изготовления сажалки

Самодельная сажалка по большому счету являет собой тележку на колесиках, соединенную с мототехникой. Это только с первого взгляда конструкция агрегата для высадки картошки смотрится незамысловатый, но в ней присутствуют определенные нюансы. Сажалка для мотоблоков водворяется на раму из отрезков 8-миллиметрового швеллера с двумя располагающимися анфиладно лонжеронами, сопряженными тремя поперечинами. В передней области шасси располагается арка, имеющая вилку крепления к центральной тяге. По краям рамы предусмотрены стойки заделывающих дисков и пластинчатые опоры устройства подачи семенного материала.

Колесная база включает в себя 2 колеса с грунтозацепами. Между колес располагается диск из древесины толщиной 60 миллиметров с 4 пропорционально размещенными полукруглыми проходами, габариты которых должны давать возможность захватывать даже крупные клубни. Кроме того, взамен колес с проточками, для высадки картошки может употребляться конструкция из шестерен, цепи и размещенных на ней желобов для клубней.

Существует еще один значимый компонент конструкции – это бункер, который устраивается над колесами. Для создания загрузочного бункера понадобится 3-миллиметровый лист железа. Неширокую горловину и днище емкости для предотвращения повреждения корнеплодов необходимо застелить резиной.

Колесо с пазами должно быть укрыто специализированным щитом, который предупредит самостоятельное выпадание картошки до необходимого момента его попадания в грунт.

Колесо с пазами должно быть укрыто специализированным щитом, который предупредит самостоятельное выпадание картошки до необходимого момента его попадания в грунт.

Сидение для сеяльщика и ось

К лонжеронам фиксируем подставку под ноги из 5-миллиметрового железного листа. Подножка по высоте должна изготавливаться с учетом роста сеяльщика и таким образом, чтобы использование сажалки картофеля не вызывало трудностей.

Сиденье делают из железного уголка 45x45x4 миллиметра. На остов фиксируются дощечки, которые покрываются поролоном и обтягиваются заменителем кожи либо прочной материей. Для максимального комфорта можно пустить в дело старое автокресло, приобретенное на разборке машин. Следует отметить, конечно, что в основной массе сажалки картофеля изготавливаются без сиденья. Но все зависит от площади посадок, качества грунта и скорости движения агрегата. Бежать по влажной или рыхлой земле за быстро двигающейся сажалкой не каждый спортсмен выдержит.

Под шасси зафиксирована колесная ось и держатель для фиксации рыхлителей. Для оси применяется стальная толстостенная труба, с обоих концов которой располагаются шипы. Они точатся на токарном оборудовании и фиксируются посредством стальных штифтов.

Колеса

Колеса для кустарной сажалки должны быть оснащены специализированными грунтозацепами. Рекомендуется брать любые колеса от сельхозтехники. Лишь бы они подходили по размеру.

На ступицах, удерживающих колеса, должны стоять по 2 подшипника, защищенных от грязи и пыли набивками из кошмы. Монтаж оси к шасси производится при помощи двух стальных пластинок и четырех болтов либо уголков на сварке.

Рыхлители

Для держателя рыхлителей используется железная штанга, по концам которой смонтированы обоймы, удерживающие стойки лап. Штанга изготавливается из железного уголка размером 50x50x5 миллиметров, но желательно для надежности применять профильную трубу с квадратным сечением. Обоймы делаются из железных 5-миллиметровых пластинок.

Сеятель

Для изготовления сеятеля, потребуется металлическая либо чугунная труба 10-сантиметрового диаметра и толщиной стенки минимум 3 миллиметра. Снизу к трубе варится бороздодел, который выполняется из 6-миллиметрового листа железа. Для регулировки глубины вхождения в почву бороздодела достаточно отпустить стремянки и посредством вертикальных смещений семяпровода по длине рамных опор произвести настройки его положения. После регулировки глубины бороздоделов крепеж стремянок непременно должен быть надежно затянут, иначе семяпровод, по вине больших нагрузок грунта на бороздоделы, имеют все шансы в процессе работы развернуться.

В роли заделывающих дисков можно задействовать диски от сеялки модели СО-4,2 с установкой по двух подшипников взамен одного. Для этого на каждом диске требуется расточить ступицу до конкретного размера. Подшипники надо устанавливать закрытой стороной наружу, чтобы не допустить проникновения пыли и грязи внутрь.

Сажалка готова.

Что такое картофелесажалка

Картофелесажалка — это специальное устройство, применяемое для точной и быстрой посадки картофеля. Такая техника очень востребована в фермерских хозяйствах.

Описание и характеристика устройства

Различные модели могут имеют дополнительные механизмы. Но у большинства агрегатов конструкции схожи:

1. Бороздорез. Это деталь, которая создает борозду для картофеля. Обычно применяют килевой вариант. Во время движения этот элемент раздвигает почву.
2. Рыхлители. Эти детали разрыхляют грунт, утрамбованный колесами или гусеницами трактора. Их закрепляют напротив колес на стальные стойки — позади всех элементов картофелесажалки.
3. Высаживающий механизм. Зачастую применяют элеваторный тип, который состоит из транспортировочного элемента и деталей захвата. Последние вычерпывают картофель со дна бункера и перемещают его в высаживающую трубку сошника.

Также бывают дисковые модели, где для перемещения картошки применяют ворошители клубней и встряхивающие створки. Ворошители находятся внизу бункера на выходе. Они сделаны в виде вращающегося вала с «кулачками», которые приподнимают створки и передвигают клубни.

Производительность картофелесажалки зависит от скорости передвижения. У тракторных моделей рабочая скорость составляет 4-10 км/ч. За один час такие агрегаты способны засадить картофелем до 1,3 га. Варианты, предназначенные для мотоблоков, имеют производительность до 0,2 га за час работы, то есть сотка площади обрабатывается примерно за 3-6 минут. Ручная посадка не даст такого результата.

Для чего она нужна

Благодаря картофелесажалке многократно ускоряется работа. Автоматически выдерживается расстояние между рядами и глубина посадки. Но применяют подобные агрегаты только на заранее подготовленном грунте.

Особенности применения и преимущества

У самодельной картофелесажалки можно выделить такие преимущества:

1. Посадка становится легче, проще и быстрее, несмотря на структуру почвы.
2. Высадка производится на одинаковой глубине.
3. Клубни в ряду распределяются равномерно.
4. Устройство имеет высокую производительность при малой себестоимости.
5. Если использовать качественные материалы для изготовления агрегата, он прослужит многие годы.

На скорость посадки не влияет сорт картофеля. Благодаря устройству увеличивается урожайность, так как оно сажает клубни равномерно и на одинаковом расстоянии.

Необходимые материалы

Картофелесажалку можно изготовить в домашних условиях, ведь для этого не требуется наличие каких-либо редких комплектующих и особых инструментов. Самодельные картофелесажалки, чертежи которых можно свободно встретить в интернете, изготавливаются из следующих материалов:

• рама, состоящая из стальных труб и уголков для крепления к ней остальных деталей конструкции;
• резервуар (бункер) для клубней картофеля;
• шестерни, которые будут приводить весь механизм посадки в действие;
• стальные части, формирующие лунки, в которые будет посажен картофель, а также закапывающие их после этого;
• колесная база.

Это все составляющие конструкции самодельной картофелесажалки, которые нужно изготовить, либо взять от старой сельскохозяйственной техники. Естественно, в работе не обойтись без сварочного аппарата, болгарки, а также наличия различных швеллеров, лонжеронов и прочих сопутствующих материалов.

Можно также изготовить дозатор удобрений для картофелесажалки своими руками, при помощи которого будет осуществляться одновременная посадка и удобрение лунок. Это довольно распространенное явление, ведь при ручной посадке нередко используют смесь золы и куриного помета, либо навоза, с добавлением фосфорных удобрений.

Делать это, конечно, необязательно, но дополнительное удобрение поспособствует скорейшему созреванию урожая, что немаловажно в наших регионах, где лето достаточно короткое. О том, для чего нужен снегоуборщик на дачной участке, вы можете узнать из этой статьи.

О том, для чего нужен снегоуборщик на дачной участке, вы можете узнать из этой статьи..

Для примера, прочитайте статью о снегоуборщике Honda – описание модельного ряда, основных характеристик, преимуществ и недостатков моделей.

А в этой статье – представленая подробная инструкция, как самостоятельно сделать снегоуборщик к мотоблоку.

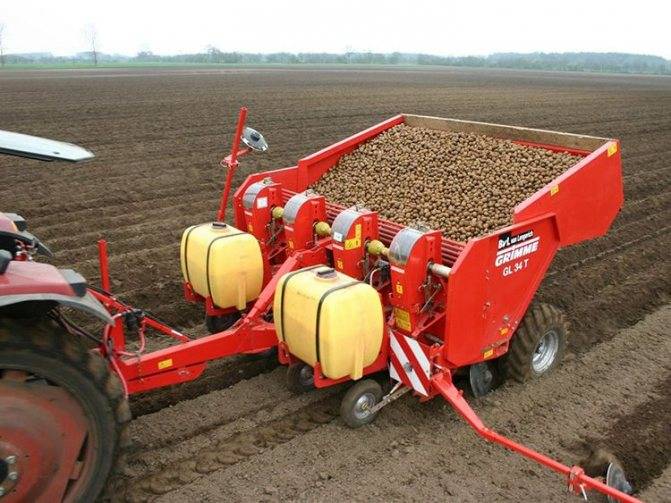

Картофелесажалки для мини-трактора и мотоблоков: основные отличия

Многие модели картофелесажалок могут подсоединяться и к трактору, и к мотоблоку. Как правило, это небольшие конструкции, позволяющие сформировать два ряда. Модели, предназначенные специально для минитракторов, имеют больший вес и габариты. С их помощью могут одновременно формироваться 1 – 2 ряда.

Картофелесажалки для минитракторов позволяют изменять скорость движения, а также расстояние и глубину, на которые происходит закладка клубней в лунки. С ее помощью можно одновременно формировать до четырех рядов, в то время как модели для мотоблоков такими возможностями не обладают.

Модели для минитракторов более производительные

Чертежи картофелесажалки для мотоблока.

Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.

Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.

Схема установки сажалки на мотоблок.

Рекомендую посмотреть видео изготовления самодельной картофелесажалки.

Видео: самодельная картофелесажалка в работе.

Принцип работы тракторного приспособления

Работа устройства для копания картофеля циклична и состоит из нескольких основных этапов:

1. Сначала устройство подкапывает режущим механизмом грядку картофеля на глубину расположения в нём клубней.
2. На следующем этапе механизм взрыхляет землю рядом с клубнями, это создает около корнеплода небольшое свободное пространство.
3. При помощи лемеха земля захватывается и попадает в специализированный стряхивающий механизм. Это может быть барабан или лента транспортера. Большая часть земли отсеивается, остаются только клубни.
4. На заключительном этапе происходит укладка собранных плодов картофеля на поверхность поля. Остается только пройти вдоль гряды и собрать картофель.

На рынке большое разнообразие картофелекопательных механических устройств в разной ценовой категории. Цена зависит от сложности устройства механизма:

Распашные копалки для картофеля

Наиболее просты в использовании. Данный вид оснащен клиновидными или плугообразными распашными лемехами. Принцип работы очень прост: механизм разрезает почву и поднимает клубни наверх. Устройство подходит как для трактора, так и для мини-трактора.

Швыряльный

Это однорядное, металлическое устройство с лемехом и вращающимся ротором. Принцип работы механизма: он подкапывает 1 ряд картофельных клубней на установленную глубину, размельчая клубненосный слой и выбрасывая клубни на поверхность земли.

Продуманная конструкция и высокая производительность картофелекопалки позволяет за короткое время выкапывать клубни, не повреждая их. Картофелекопалка аккуратно приподнимает слой земли, просеивает его, таким образом, все корнеплоды видны на поверхности и в земле ничего не остается.

Элеваторные

Предназначены для работы с лёгкими и средними почвами, влажностью не более 30%. Один элеватор является навесным, второй — каскадным. Работает от собственного приводного механизма. Между элеваторными прутками протираются небольшие комочки земли. Клубни отделяются частично от ботвы и подаются на каскадный элеватор, для более интенсивного измельчения земли.

Затем вся обработанная масса подается на вибрационную решетку для тщательного очищения. После очистки клубни укладываются на поле и собираются вручную.

Грохотовая

Наиболее сложный механизм, состоящий из лемеха и решетки. Нож срезает слой почвы вместе с клубнями картофеля. Клубни попадают на решетку и очищаются от грунта с помощью вибрации. После этого картофель ложится на поверхность почвы в ряд.

Этот механизм способен работать на более тяжёлых грунтах, при этом не повреждая клубни и не оставляя ничего в почве.

По сравнению с другими, вибрационная копалка — наиболее дорогая, поэтому использовать данный вид , чтобы копать картошку на маленьких участках нецелесообразно.

Картофелесажалка для мотоблока чертежи и размеры

Для того чтобы изготовить подобную технику, необходимо сначала как следует подготовиться. Рассчитать все значения и сделать чертёж конструкции – важнейшие действия, которые помогут избежать ошибок в дальнейшем.

Любой механизм, для чего бы он ни предназначался, имеет в своей основе раму, к которой и крепятся тем или иным образом все рабочие детали. В нашем случае рама изготавливается из отрезков стального швеллера, из которых изготавливается подобие двух продольных лонжеронов, они скреплены между собой тремя отрезками стальной полосы. В передней части этих лонжеронов приваривается стальная арка с вилкой крепления с центральной тягой, к конструкции также присоединены два кольца для крепления нижней тяги.

С боковых сторон рамы монтируются опоры пластинчатого типа, служащие для крепления семяпроводящих труб и дисков для заделки борозд.

После этих операций стоит укрепить раму и усилить её с помощью стальных полос.

Арка также нуждается в усилении, производим это действие, используя для укрепления накладками и косынками из листовой стали, вырезанными в виде прямоугольного треугольника.

Бункер (ёмкость для посадочного материала), укрепляется к пластиновидному кронштейну с помощью двух болтов.

Сборка бункера

Для его изготовления потребуется фанера, её толщина должна быть от 0,8 до 1,2 мм. Детали вырезаем по шаблону электролобзиком, после этого элементы конструкции обрабатываем олифой или другими подходящими по свойствам составами и собираем на уголки из стали. Готовое изделие можно выкрасить водостойкой, хорошо выдерживающей атмосферные и механические воздействия краской. Внутри бункера делается выстилка из резины во избежание травмирования клубней.

После этих действий на раму будущей сажалки с применением болтов необходимо прикрепить держатель разрыхляющих лап и ось для колёс агрегата.

Ось состоит из трубы (сталь или чугун), обязательно толстостенной, потому что на неё приходится весьма немалая нагрузка, шипообразных вставок или металлических цапф, изготовленных на станке, и удерживаемых штифтами. После проведения окончательной сборки всего механизма штифты нужно заварить. Крепёж колёсной оси производится с применением стальных прочных прижимов и соответствующего размера болтов.

Колёса, рыхлители и их держатели. Сеящее устройство

Колёса можно использовать как готовые от некрупной сельхозтехники, так и самодельные. Для изготовления последних потребуются стальные листы. Самостоятельно изготовленные колёса предпочтительней, потому что они спроектированы в виде цилиндров, достаточно широких, чтобы снизить по максимуму уплотнение почвы вследствие придавливания её колёсами.

Ступицы колёс присоединены при помощи сварочного аппарата и насажены на два шарикоподшипника. Подшипниками колёса надеваются на шипы оси, для предохранения пот попадания внутрь подшипников грязи, пыли и частей растений и корешков можно воспользоваться сальниками или соорудить манжеты.

Держаки для рыхлящих лап нужно при помощи сварных работ собрать штангу квадратной формы, для этого потребуются уголки металлические 500х500х50 миллиметров. Обычный квадрат сварного типа может деформироваться в процессе проведения работ, поэтому уголки использовать надёжнее.

С двух сторон получившейся штанги нужно прикрепить обоймы, в которые впоследствии будут вставляться стойки культивирующих деталей картофелесажалки. В проведении этой работы необходимо соблюдать точность – зазор между материалом обоймы и стойкой не должен быть более одного миллиметра.

Само посадочное устройство потребует для изготовления стальную трубу с сечением 100 миллиметров, труба должна быть толстостенной, чтобы избежать её сгибания от контакта с почвой. Снизу с передней стороны к трубе крепится сошник для нарезки борозд. Этот элемент должен быть регулируемым, чтобы производить контроль над заглублением семян. В основном регулирование его положения проводится с помощью ослабления стремянок и вертикальных движений трубы-сеялки.

Диски для заделки борозд и формирования гребня борозды для этой сажалки можно взять от сеялки СО-4,2, но в этом случае потребуется их небольшая модификация. Нужно будет расточить или рассверлить отверстия ступиц и заменить подшипники, потому что в стандартной комплектации эти диски имеют всего один шарикоподшипник с маркировкой 203. В расточенные отверстия отлично впишется подшипник 160503, который куда лучше отвечает требованиям.

Инструкция

Самодельные картофелесажалки для мотоблоков своими руками представляют собой обычную тележку на колесах, которая присоединена к мотоблоку

Кажущаяся простота немного обманчива, ведь в конструкции данного агрегата есть свои собственные нюансы и особенности, на которые стоит обратить внимание

Начинать сборку нужно с изготовления рамной конструкции. Она будет состоять из швеллеров, сваренных между собой, а также продольно расположенных лонжеронов, которые соединяются тремя поперечными элементами.

Благодаря газонокосилке можно подравнять траву и убрать сорняки — это подходящее устройство по скашиванию ненужных растений возле забора, дома, между рядами в саду на цветочной клумбе и так далее. Здесь можно узнать, как намотать леску на газонокосилку.

МАЗ-500 можно по праву считать одним из знаковых автомобилей советского периода, который стал первым грузовиком бескапотной конструкции, выпущенным в Советском Союзе. МАЗ-500 — минская легенда из 60-х годов.

Культивация входит в список первоочередных задач любого землепашца, поскольку помогает предотвратить появление сорняков, по крайней мере, в больших количествах, помогает насыщать землю кислородом, благодаря взрыхлению. Тут о том, как самому сделать культиватор.

Впереди будут располагаться арка и вилка, а по бокам конструкции – стойки элементов посадки и закапывания лунок. Колеса картофелесажалки должны быть оборудованы грунтозацепами. Между ними располагается деревянный диск толщиной 6 см с расположенными на нем четырьмя пазами полукруглого типа.

Данный диск будет захватывать клубни картофеля, перемещая их в вырытые лунки.

Далее нужно изготовить контейнер для картофеля – бункер. Делать его можно и из фанеры, но для прочности конструкции лучше всего использовать листовой металл толщиной 3 мм.

Отмеряются четыре стороны бункера, после чего их нужно вырезать. Соединяются они сваркой. Дно можно застелить резиной, чтобы клубни картофеля не повреждались. Необходимо укрепить раму стальными полосами, разместив их от средней поперечной части до арки, находящейся впереди.

Там же нужно приварить накладки и уголки толщиной 4 мм. Чертежи картофелесажалки для мотоблока своими руками, которые можно найти в интернете, достаточно подробно описывают данный процесс. Далее нужно прикрепить к лонжеронам опору и подножку, состоящую из листа металла толщиной 5 мм.

Изготавливаем сиденье. Для этого нам понадобится уголок из металла, имеющий размеры – 4,5×4,5×0,4 см. К данной опоре нужно присоединить доски, обтянутые поролоном для большего комфорта. Для колесной оси можно использовать трубу из стали, подходящей по размерам к раме.

На концах нее должны располагаться шипы, закрепленные штифтами из стали. В качестве колес можно использовать любые колеса от старой техники, отслужившей свой срок. Чтобы удерживать рыхлители, используется штанга из металла, имеющая размеры 5x5x0,5 см.

По бокам данной штанги расположены элементы, удерживающие стойки лопастей. Изготавливаются они из металлических пластин, толщиной 0,5 см. В качестве высевателя можно использовать обычную 10 см трубу, толщина стенок которой будет составлять порядка 0,3 см.

Внизу данной конструкции будет располагаться бороздорез. Закапывающие элементы, в роли которых можно использовать диски от сеялки, должны иметь в своем наличии два подшипника. В принципе, данное описание довольно схематичное, с приблизительным указанием размеров и параметров.

В интернете можно встретить достаточно много подробных чертежей, где указана и другая разметка, так что строгих рекомендаций в данном процессе нет.
