Какая отвертка нужна для макбука

Почему я решился

Примечание. Техническую часть вопроса, терминологию и эстетику сервисных центров я специально оставил за гранью этой статьи. Любому из нас важен результат.

В моем распоряжении топовый 13-дюймовый MacBook Air 2011 года. Пять лет назад это была «зверь машина», процессор которой (а тут i7 1,8 ГГц) перемалывал любую нагрузку в пух и прах. 4 ГБ оперативной памяти – тогда это еще был логичный стандарт, да и сегодня его хватает для всех повседневных задач.

Предыдущий владелец относился к этой «рабочей лошадке» с должным трепетом, а последние два с лишним года его эксплуатирую «в хвост и гриву» я. За это время MacBook вскрывался один раз, мной. После удаления прослойки пыли с области кулера (мы все любим работать на коленях и мягких подушках) ноутбук был благополучно закрыт, но хватило этого ненадолго.

Гарантия, риски, зачем я это делал

Этот пост — мой личный фановый проект. Я хочу показать, сколько производительности теряет каждый пользователь MacBook из-за того, что Apple недорабатывает систему охлаждения. Но я не призываю вас брать в руки отвёртку и самостоятельно лезть внутрь своего MacBook.

Но если вы все жё решитесь полезть внутрь и что-то пойдёт не так — вам откажут в официальной гарантии. Так что серьёзно рассматривать замену термопасты можно только после истечения гарантийного периода.

Чтобы снять радиатор и заменить термопасту в MacBook Pro, нужно достать материнскую плату. Это не так уж и просто, и занимает 95% времени всего процесса.
В MacBook Air 2019 и 2020 всё попроще: нужно снять заднюю крышку и потом открутить четыре винтика на радиаторе. Но там свои особенности: радиатор не касается кристалла процессора, то бишь, замена термопасты не поможет.

Чтобы получить какой-то вменяемый эффект, нужно будет экспериментировать с медными пластинами. А это также занятие не для новичков, так как можно легко повредить кристалл.

Вообщем, менять термопасту самостоятельно можно, если у вас есть опыт работы с тонкой электроникой и на MacBook закончилась гарантия. Во всех остальных случаях — терпите, либо несите ноутбук в толковый сервис центр. Возможно там вам помогут.

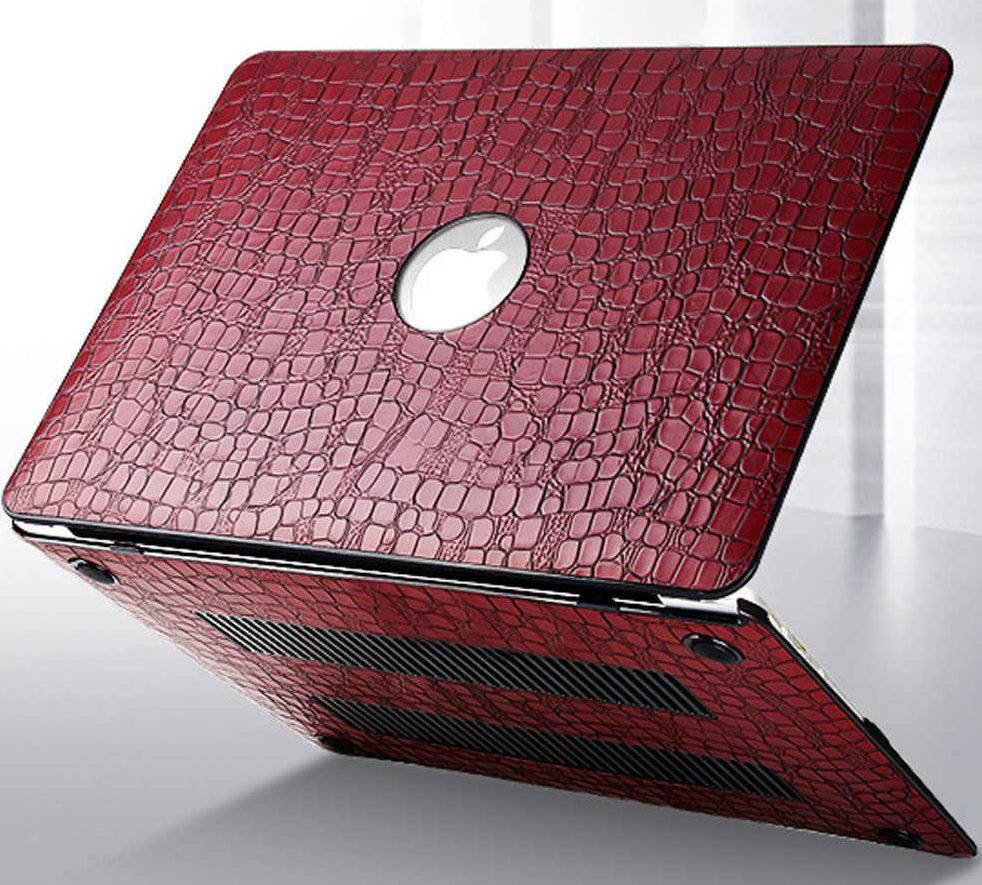

Материалы для чехлов на Макбуки

Футляры для лэптопов из линеек MacBook Pro и Air производятся из тканых и нетканых, натуральных и синтетических компонентов, бывают мягкими и жесткими, одно- или многослойными.

Используются следующие материалы:

  • полимеры (силикон и поликарбонат);
  • ткани;
  • нетканые материалы (войлок, фетр, микрофибра);
  • кожа и замша;
  • дерево;
  • камень.

В двух последних случаях речь идет только о накладках на верхнюю панель корпуса, но во всех остальных формы кейсов отличаются разнообразием, благодаря чему покупатель сможет выбрать чехол для своего MacBook Air 13 или другой модели под индивидуальные вкусы и финансовые возможности.

Меняем аккумулятор

Все, что нужно для профилактики — на руках. Отвертка Torx T4/T5, новая батарея, термопаста, руки и полное сосредоточение.

Единственное, чего нет на фотографии — деревянной палочки или зубочистки для отключения шлейфов. Ни в коем случае не используйте для этого металлическую отвертку.

Перед началом работы сразу же отключите шлейф, ведущий к аккумулятору.

Откручиваем винты по периметру аккумулятора. Не поленитесь взять лист А4 и схематически зарисовать расположение каждого винтика. У них разная длина и резьба, и при обратной сборке есть риск вкрутить что-то не туда, тем самым, проткнув корпус устройства.

Я сделал так:

Для разборки нужно открутить ровно пять винтов, используя отвертку Torx T4.

Изымая батарею, будьте предельно осторожны и старайтесь придерживать ее сразу со всех сторон. Под собственным весом аккумулятор может сломаться.

Оригинал и только что приобретенный «100% оригинал» ничем друг от друга не отличаются.

Единственное, что бросается в глаза – отсутствие на приобретенной батарее пластикового хвостика для извлечения.

Не критично, переживем.

Устанавливаем новую батарею на место и фиксируем винтами, согласно нашей схеме. Каждому винтику – свое место. Старайтесь не прилагать силы, умеренного поворота отвертки вполне достаточно.

После установки аккумулятора шлейф не подключаем, ведь впереди самая трудоемкая часть профилактики – замена термопасты.

Разборка iPhone 6

Радостная новость: iPhone 6 легче собирать и разбирать по сравнению с предшественниками. Это, несомненно, связано с тем, что аппарат стал тоньше, но больше. Благодаря этим изменениям, доступ к деталям стал проще, они размещены в более просторном корпусе.

Экран этого аппарата удерживается двумя винтами типа»pentalobe», для их выкручивания потребуется специальная отвертка, о которой мы ещё скажем пару слов.

Бережно снимаем дисплей при помощи присоски.

При помощи подходящей отвертки типа PH откручиваем металлическую защиту, перекрывающую доступ к шлейфам. Пока мы её не снимем, вытащить экран не удастся. Необходимо отсоединить металлическую пластину, прижимающую шлейфы и мешающую снять экран полностью.

На одном шлейфе размещаются камера и слуховой динамик, отсоединяем их.

Разбираем дисплей, с него необходимо снять защитную пластину.

Батарея, как и на предыдущих моделях держится благодаря двусторонней клейкой ленты. Поддевайте его пластиковой лопаткой с разных сторон, пока не получится его снять. Но будьте внимательны и осторожны.

Заднюю камеру вынимаем при помощи пинцета

После этого следует перейти к полифоническому динамику.

Разъем зарядки на iPhone 6 размещен вместе с разъемом аудио, на одном шлейфе, поэтому их замена по отдельности невозможна.

При помощи пинцета отделяем шлейф кнопки включения/выключения телефона, громкости и отключения звука.

Более подробно разборку iPhone 6 вы можете просмотреть в данном видео

Хотелось бы добавить несколько слов о специальных инструментах, которые потребуются для разборки смартфонов Apple.

Как мы уже выяснили, нам не обойтись без:

  • Присоска
  • Пластиковый медиатор или специальная лопатка
  • Пинцет
  • Набор специальных отверток

Именно на отвертках хочется остановиться подробнее, давайте рассмотрим какими характеристиками и дизайном они должны обладать, чтобы разборка iPhone прошла без сучков и задоринок.

В качестве примера оптимального набора отверток для ремонта электроники, предлагаем рассмотреть набор бит для точных работ c держателем, производства VIRA.

Прежде всего, держатель. Он выполнен из ударопрочного пластика и для удобства хвата имеет резиновое покрытие. Держатель длиной 11 см, можно обхватить ладонью целиком, при этом он не слишком длинный.

Традиционно для подобных держателей, считается важным наличие вращающейся площадки. Вы можете давить на инструмент, при этом корпус будет легко вращаться пальцами.

  • 25 мм SL1.5,
  • SL2.0, SL3.0
  • PH000,PH00,PH0,PH1
  • T4, T5, T6, T7, T8, T10, T15, T20
  • H2.0, H4.0
  • PZ1,PZ0
  • 0.8, 1.2, 1.5, 2.0
  • ▲, 2.0, 2.3
  • Y 2.0мм, ∪2.6мм
  • ⊙1.0

Перечисленные типы бит легко позволяют ремонтировать любой узел аппаратов Apple, включая шлиц « pentalobe».

Особое внимание нужно обратить на материал бит и их дополнительную обработку. Материал используется с высокой твердостью, чтобы наконечники со временем не стирались, или стирались меньше. Биты комплекта VIRA производятся из хром-ванадия, твердого и прочного материала

Биты комплекта VIRA производятся из хром-ванадия, твердого и прочного материала.

Поскольку разборка iPhone — это постоянная работа с мелкими деталями и крепежом малых размеров, лучше, чтобы биты имели магнитный наконечник. Так крепеж проще подхватить, поместить в отверстие в корпусе смартфона.

Особое внимание уделено размещению комплекта в упаковке. Каждая бита находится собственной ячейке, они закреплены неподвижно и не смешиваются при переноске набора. Коробка комплекта выполнена из качественного твердого пластика, который способен выдержать падение на пол с высоты человеческого роста

Коробка комплекта выполнена из качественного твердого пластика, который способен выдержать падение на пол с высоты человеческого роста.

Для дополнительного удобства хранения, коробка имеет сзади выдвижной зацеп. Благодаря этому, комплект можно подвесить на стене.

Пока компания Apple использует роботов Liam и Daisy для разборки своих смартфонов для их переработки, многие мастера по ремонту телефонов возвращают к жизни iPhone, разбирая их вручную для ремонта. Давайте разберемся, что же для этого необходимо.

  • Отвертки
  • Присоска для отсоединения экрана
  • Пластиковая лопаточка

Также можно облегчить себе процесс, используя пинцет, резиновый коврик, коробочки для болтиков, креплений, кнопок, мелких деталей, а также специальные карты расположения шурупов.

Аналогичные инструменты используются и для разборки другой продукции Apple: iPad, iPod, MacBook, Apple Watch.

Дизайн и цвета

Чехлы для MacBook Air и Pro идеально повторяют формы техники, но часть из них выделяется из общего ряда. Кейсы и папки порой неотличимы от обычных сумок для документов и личных вещей. Разнообразие расцветок позволяет выбрать оболочку для лэптопа, которая будет гармонировать с одеждой пользователя или обстановкой помещения.

У натуральных материалов сохраняется естественная фактура, но оттенок может отличаться от природного. Для текстиля возможно большое количество цветов, декоративных строчек и различных элементов отделки. Пластиковые чехлы-накладки на Макбук бывают цветными и прозрачными.

Как разобрать MacBook Pro 13

Разбирать Макбук Про 13 необходимо начинать с демонтажа нижней панели ноутбука. Для этого надо перевернуть устройство нижней частью вверх и открутить восемь винтов, которые её держат.

После снятия крышки владельцу откроется внутреннее содержимое его Макбука. Дальше необходимо вытянуть аккумулятор, для извлечения которого потребуется открутить ещё два винта. Для их изъятия нужна необычная отвёртка на три грани. После этого можно вытянуть батарею, предварительно отключив разъём от материнской платы.

Дальше потребуется открутить несколько винтов, снять винчестер и колонку с сабвуфером. При желании на этом этапе жёсткий диск ноутбука можно заменить большем объёмом.

С целью демонтажа и чистки вентилятора, предварительно надо снять привод оптических дисков. Дальше надо открутить обычной отвёрткой три винта, которые держат в корпусе Макбука вентилятор, предварительно отсоединив провод, идущий от вентилятора к материнской плате ноутбука. Вентилятор нужно тщательно почистить перед тем, как устанавливать обратно.

Дальше надо отсоединить провод, который идёт от дисплея к плате и открутить семь винтов, крепящих материнскую плату, и два, чтобы отключить разъём внешнего аккумулятора. Демонтировать оперативную память для очистки ноутбука не требуется, потому снимать её нет смысла.

Дальше, для того чтобы полностью разобрать Макбук Pro 13, потребуется отключить шлейфы, которые идут на тачпад и клавиатуру, а также отсоединить индикатор аккумулятора. Дополнительно придётся демонтировать пластиковый крепёж кабеля от дисплея и вытащить микрофон, который находится в специальном углублённом гнезде. После этих операций можно аккуратно и без усилий вытянуть материнскую плату Макбука Pro 13. Радиатор ноутбука и оставшиеся элементы охладительной системы демонтируются вместе с платой. Перевернув плату, можно увидеть сам радиатор. Отсоедините его от общего блока, открутив четыре винта.

На этом разборку ноутбука можно считать завершённой. Остаётся только почистить все элементы системы, заменить пришедшие в негодность детали, если такие имеются и собрать всё в обратном порядке. Специалисты советуют также перед сборкой MacBook Pro заменить термопасту, что благоприятно влияет на систему охлаждения ноутбука и на срок службы деталей блока.

Меняем термопасту

С помощью зубочистки осторожно подденьте шлейф, расположенный над кулером. Он приклеен к корпусу кулера, поэтому потребуется небольшое усилие, чтобы оторвать его

Опять же, с помощью зубочистки отключите миниатюрный шлейф кулера, легонько приподняв лапку и вытащив его.

Теперь с помощью все той же отвертки Torx T4 откручиваем три винта, удерживающих кулер и осторожно извлекаем его

Переходим к съему радиатора. Тут нас ждут уже четыре винта. Постарайтесь запомнить усилие, которое пришлось приложить для их срыва — при обратной сборке нужно будет затянуть винты точно так же.

После того, как вы открутите 4 винта, не снимайте радиатор. Он зафиксирован еще в одной и весьма проблемной части.

Возле кулера, в самом углу, есть опасная зона – миниатюрный проводок, под которым расположен фиксирующий кулер винт.

Осторожно отодвиньте провод в сторону и открутите шуруп. Главное – ничего не повредить. Извлеките радиатор, расшатывая из стороны в сторону и освобождая резинку-уплотнитель

Извлеките радиатор, расшатывая из стороны в сторону и освобождая резинку-уплотнитель.

Откручивая винты, сделайте еще один схематический рисунок с их расположением

Это важно! Винты отличаются друг от друга

С помощью баллончика со сжатым воздухом или спринцовки избавьтесь от пыли, образовавшейся на решетке радиатора. Разумеется, тоже самое следует выполнить и с кулером.

Доступ к кристаллу процессора обеспечен!

Да, то, что осталось от заводской термопасты не могло спасать MacBook от перегрева. Она высохла и не обеспечивает должного термоотвода.

С помощью ватного диска и спирта тщательно вытираем процессор (до зеркального блеска) и радиатор.

Мы подошли к самому ответственному моменту — нанесению термопасты. Столкнувшись с самостоятельной заменой пасты, многие пользователи сталкиваются с проблемой: какое оптимальное количество термопасты следует наносить?

Для того, чтобы понять, для чего вообще нужна термопаста, посмотрите на эту картинку:

Цель замены термопасты – обеспечить сглаживание и заполнение микротрещин на поверхности процессора и радиатора. Она нужна не для того, чтобы быть прослойкой между ними. Поэтому с подходом: «Больше положу – лучше остужу» вы сделаете только хуже. Термопаста очень быстро высохнет и перестанет выполнять свою функцию, потеряв необходимые физические свойства.

Распределить пасту нужно тончайшим слоем по всей поверхности процессора. Примерно такое количество:

Затем, с помощью лопаточки разравниваем термопасту.

Когда все будет готово, не спешите сразу же накладывать радиатор

Примерьте его расположение и особое внимание уделите резиновому уплотнителю. Он должен входить в паз материнской платы

Только после этого вы сможете правильно установить радиатор. Будьте осторожны при вкрутке углового винта (там, где опасный провод). Не слишком усердно затягивайте винты, делая это постепенно с каждой стороны.

Далее устанавливаем кулер, фиксируем его винтами, подключаем шлейф. Подключаем шлейф, который располагался над кулером и только потом аккумулятор.

При установке аккумулятора убедитесь, что еле заметный паз на штекере защелкнулся.

Закрываем тыльную металлическую крышку, закручиваем десять винтов по периметру.

Сборка завершена!

Список моделей Аир Макбук

Модели воздушного макбука организованы году они были введены, начиная с самого последнего. Нажмите на название модели для детального технического задания.

Модели MacBook от 2012 года и новее смогут запустить последнюю версию для macOS. Для моделей до 2012 года, отметил последний совместимые операционные системы.

2018

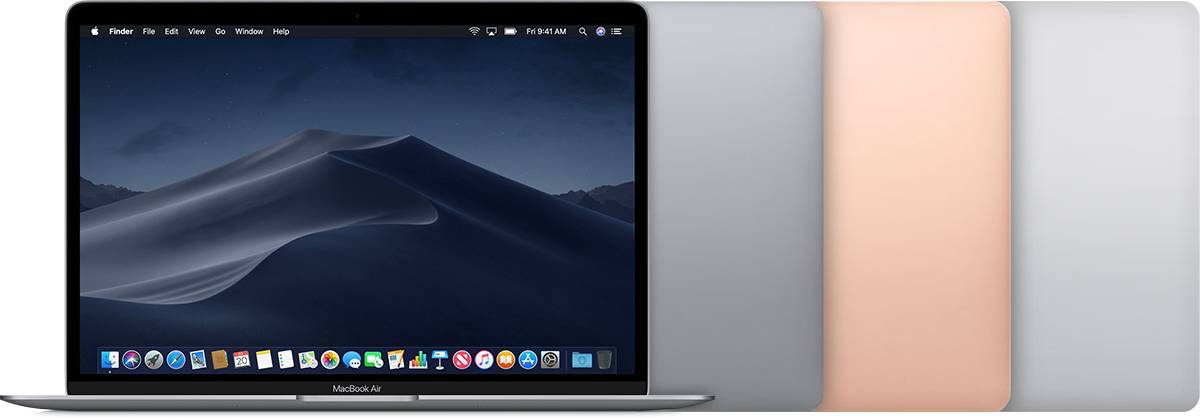

Воздуха MacBook (сетчатка, 13-дюймовый, 2018)Цвета: серый космос, золотой, серебристый Идентификатор Модели: MacBookAir8,1 Номера Деталей: MRE82xx/А, MREA2xx/А, MREE2xx/А, MRE92xx/А, MREC2xx/А, MREF2xx/А, MUQT2xx/А, MUQU2xx/А, MUQV2xx/А Технические характеристики: воздуха MacBook (сетчатка, 13-дюймовый, 2018)

2017

2017 воздух MacBook (13-дюймовый) Идентификатор Модели: MacBookAir7,2 Номера Деталей: MQD32xx/А, MQD42xx/А, MQD52xx/А Технические характеристики: воздуха MacBook (13-дюймовый, 2017)

2015

Модель MacBook Air (13 дюймов, начало 2015 г.) Идентификатор Модели: MacBookAir7,2 Номера Деталей: MJVE2xx/А, MJVG2xx/А, MMGF2xx/А, MMGG2xx/А Технические характеристики: модель MacBook Air (13 дюймов, начало 2015 г.)

Модель MacBook Air (11 дюймов, начало 2015 г.) Идентификатор Модели: MacBookAir7,1 Номера Деталей: MJVM2xx/А, MJVP2xx/А Технические характеристики: модель MacBook Air (13 дюймов, начало 2015 г.)

2014

Модель MacBook Air (13 дюймов, начало 2014 года) Идентификатор Модели: MacBookAir6,2 Номера Деталей: MD760xx/Б, MD761xx/Б Технические характеристики: воздуха MacBook (13-дюймовый, рано 2014)

Модель MacBook Air (11 дюймов, начало 2014 года) Идентификатор Модели: MacBookAir6,1 Номера Деталей: MD711xx/Б, MD712xx/Б Технические характеристики: для MacBook Air (11 дюймов, начало 2014 года)

2013

Модель MacBook Air (13 дюймов, середина 2013 г.) Идентификатор Модели: MacBookAir6,2 Номера Деталей: MD760xx/А, MD761xx/А Технические характеристики: модель MacBook Air (13 дюймов, середина 2013 г.)

Ноутбук MacBook Air (11 дюймов, середина 2013 г.) Идентификатор Модели: MacBookAir6,1 Номера Деталей: MD711xx/А, MD712xx/А Технические характеристики: для MacBook Air (11 дюймов, середина 2013 г.)

2012

Модель MacBook Air (13 дюймов, середина 2012 г.) Идентификатор Модели: MacBookAir5,2 Номера Деталей: MD231xx/А, MD232xx/А Технические характеристики: модель MacBook Air (13 дюймов, середина 2012 г.)

Ноутбук MacBook Air (11 дюймов, середина 2012 г.) Идентификатор Модели: MacBookAir5,1 Номера Деталей: MD223xx/А, MD224xx/А Технические характеристики: для MacBook Air (11 дюймов, середина 2012 г.)

2009

Модель MacBook Air (Середина 2009) Идентификатор Модели: MacBookAir2,1 Номера Деталей: MC505xx/А, MC233xx/А, MC234xx/А Новая совместимая операционная система: OS X Эль-Капитан 10.11.6 Технические Характеристики: Для MacBook Air (Середина 2009)

Покупка батареи и термопасты

Итак, мне нужен новый аккумулятор для MacBook Air 13‘’ 2011 и термопаста. Кроме слухов и убеждений, что везде подделки, и оригинала не существует (и в этом есть доля правды) в аккумуляторном вопросе у меня предьявить рынку нечего. С термопастой все решается проще и по принципу «да помогут мне форумы».

Первое и самое важное — выяснить, какая модель батареи установлена конкретно в вашем MacBook. Информацию можно легко найти в интернете, указав точное название модели и год выпуска (не забудьте про диагональ экрана), но лучше всего собственными глазами увидеть необходимый серийный номер. Для того, чтобы открыть MacBook, нам нужна нестандартная (для прочей бытовой техники) отвертка формата Torx T5 или «звездочка»

Для того, чтобы открыть MacBook, нам нужна нестандартная (для прочей бытовой техники) отвертка формата Torx T5 или «звездочка».

В идеале нужно иметь сразу две отвертки: T5 для открытия крышки ноутбука и T4 для отсоединения внутренних винтов, которые удерживают батарею, кулер и радиатор. Так крепежные винты не будут испытывать износа от неподходящего формата отвертки.

С помощью отвертки T5 осторожно открутите 10 винтов:

Два центральных верхних винта длиннее 8 других – не забудьте об этом при обратной сборке.

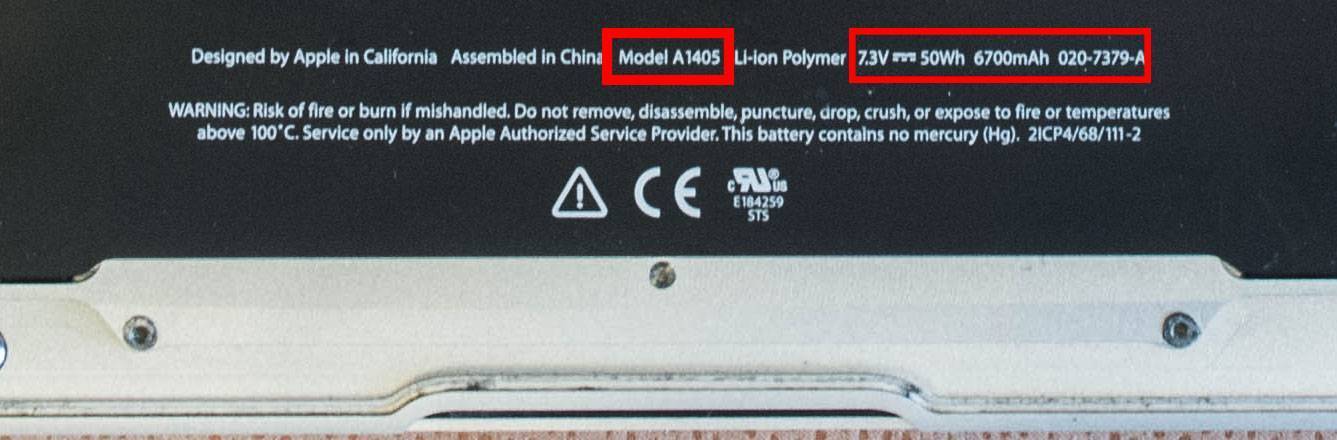

Теперь определяем модель батареи.

В модели MacBook Air 13‘’ 2011 года установлен аккумулятор под номером A1405. А дальше дело техники – ищите наиболее подходящий магазин в интернете и заказывайте нужную вам модель. Найти «100% оригинал» – это скорее похоже на миф, поэтому отнеситесь к китайской маркировке и иероглифам на аккумуляторе спокойно. В конце-концов, и ваш MacBook гордо несет на себе надпись с тыльной стороны корпуса: Made in China.

По поводу термопасты. На рынке есть немало достойных вариантов:

  • Glacial Stars Ice Therm I
  • Arctic Cooling MX–2
  • DEEPCOOL Z3
  • Arctic Silver Ceramique 2
  • Cooler Master IC Essential E1
  • КПТ-8 в конце концов – она весьма неплоха

При желании, вы можете заняться детальным разбором эффективности каждой из предложенных выше паст. Лично у меня времени на доскональное изучение не было — работа остановилась, а раскрытый Mac ждал операции.

Мой выбор пал на Cooler Master IC Essential E1 сразу по нескольким причинам. Во-первых, она немного дешевле распиаренной Zalman, во-вторых, по многочисленным отзывам, прекрасно справляется с охлаждением.

Наконец, вы покупаете полноценный набор для самостоятельно прокладки пасты: сам тюбик со «спасительной субстанцией», спиртовую салфетку и лопаточку для разравнивания слоя пасты на процессоре. Цена вопроса – около 600 рублей, но объема тюбика хватит на десяток-другой процессоров.

Правильная отвертка для Mac: какие отвертки мне нужны, чтобы открыть корпус Mac?

Давайте разберемся со спецификой. Поскольку Apple не поощряет удаление винтов, нет официального руководства по этому вопросу. То, что следует за этим, основано на исследовании сторонних руководств и веток форума, а также на моих собственных экспериментах со старым MacBook.

Большинство интернет-ресурсов предполагают, что вам нужна только отвертка PH # 00- и T6. Первым является крестовая отвертка Phillips 00, а вторым — Torx 0.6. Я обнаружил, что хотя отвертка Torx подходит для этой цели, PH слишком велик. По указанным выше причинам я бы выбрал меньшую отвертку Phillips PH # 000.

Поэтому купите отвертку Phillips PH и отвертку T6 Torx 0.6. Купите что-нибудь, что (неофициально) маркировано как «iPad-» или «iPhone Repair Kit», и вы должны найти, что это правильный размер. Качество не может быть удивительным, однако. (См. Также: используйте старый iMac в качестве монитора для другого Mac.)

Как разобрать MacBook Air

Как уже было сказано, разборка разных моделей ноутбуков от Apple не имеет существенных различий. Разбирать Макбук Эйр, как и в предыдущем случае, необходимо начинать со снятия задней панели устройства. Для этого владельцу понадобится редкая отвёртка на пять граней, с помощью которой можно будет открутить восемь крепёжных винтов.

Несмотря на значительную схожесть рассматриваемых моделей, внутреннее пространство модулей значительно отличается. Большую часть корпусного пространства занимает супертонкая батарея, которую необходимо извлечь, открутив несколько винтов всё той же пятилепестковой отвёрткой.

Следующий шаг — демонтаж динамиков. Макбук Air оснащён мощными динамиками, снять которые надо с помощью специальной лопатки из пластика, предназначенной для работы с очень чувствительными микроэлементами и микросхемами.

Дальше последовательно надо демонтировать вентилятор, микрофон, системную плату и радиатор охладительной системы ноутбука. Единственным отличием от приведённого выше варианта является потребность в звездообразной отвёртке — без неё открутить крепёжные винты на ноутбуке практически невозможно.

После чистки плат, элементов охлаждения ноутбука и вентилятора все детали модуля собираются в обратном порядке.

После сборки остаётся только проверить функциональность устройства. Если работа была произведена правильно, все элементы надёжно установлены на прежние места, то ноутбук будет функционировать без проблем.

Модели винтов

Каждый производитель мобильников заинтересован в сохранности собственных моделей и применяемых в их технологий. Для этого они употребляют при сборке собственных моделей особые уникальные винты. Компания Apple не исключение, быстрее, напротив, фаворит по защите собственных телефонов от несанкционированного вмешательства в механизм собственных моделей.

Чтоб подобрать нужный тип отвертки для ремонта телефона, следует знать, какие винты употребляет производитель при сборке собственных моделей. Кампания Apple уже издавна применяет в производстве уникальные винты, что позволяет достигнуть дополнительной степени защиты собственных моделей.

Винты системы Pentalobe представляют собой изделие с пятиконечной звездой для монтажа. Это позволяет применить к ним термин антивандальные.

Все винты Pentalobe маркируются знаками TS, время от времени можно найти маркировку Р и совершенно изредка PL. Такая редчайшая маркировка употребляется германской компанией Wiha, занимающаяся созданием различных инструментов.

В основном для сборки моделей iPhone 4, iPhone 4S, iPhone 5, iPhone 5c, iPhone 5s, iPhone 6, iPhone 6 Plus, iPhone 6S, iPhone 6S Plus, iPhone SE, iPhone 7, iPhone 7 Plus, iPhone 8, iPhone 8 Plus компания Apple использует винты размеров TS1 0,8 мм. Помимо этих винтов, применяются в моделях iPhone 7/7 Plus, 8/8 Plus крестообразные и шлицевые винты фирмы Philips, трехлепестковые прецизионные Tri-Point и звездообразные Torx.

Разбираем iphone

  • Первым делом отвинчиваем заднюю крышку аппарата и снимаем экран.

  • Для этого Вам нужно выкрутить пару небольших шурупов по разным сторонам от разъема для зарядки аппарата. Найти их совсем не сложно.

  • Далее, используя вакуумную присоску вынимаем экран. Выполнить операцию можно и при помощи небольшой пластмассовой лопатки или медиатора. В этом случае необходимо экран зацепить снизу, а затем приподнять. Выполняя действие, нужно быть максимально осторожным, чтобы не расколоть и не поцарапать дисплей.

  • Ещё у iPhone 5 часто встречается проблема с легко стирающейся краской. Разбирая телефон, нужно помнить об этом на каждом этапе работы.

  • После поднятия дисплея, отсоедините его от главного блока схем — материнской платы. Учтите, что узлы аппарата довольно крепко соединены.
  • После откручивания последнего болтика на плате, аккуратно приподнимите шлейф экрана. Здесь снова понадобится медиатор или пластиковая лопатка. Теперь экран можно полностью вынуть.

  • Демонтируем батарею
  • Ни в коем случае не пропускайте этот шаг разборки, ведь дальнейшие действия при соединенном аккумуляторе могут закончиться ударами тока. Это не только опасно для Вас, но и вызывает дефекты прочих узлов телефона.
  • Первым делом надо открутить три винта держащих защиту на шлейфе батареи

  • Чтобы снять батарею, воспользуйтесь той же пластиковой лопаткой. Аккумулятор может не поддаться Вам с первого раза, но волноваться из-за этого не стоит. Аккуратно поддевайте его с разных сторон, пока клей, удерживающий батарею не отделится.

  • Вынимаем с разбираем материнскую плату Iphone 5
  • Вынув аккумулятор, выкрутите болтики на которых держится камера. Их два. После этого последовательно отключаем разъемы микрофона, динамика и наушников. После следуют шурупы, на которые прикреплены шлейф антенны и слот сим-карты.

  • Когда выкрутите 5 этих шурупов и отсоедините шлейфы, не спеша извлеките материнскую плату.

  • На этом этапе разборки аппарата, корпус iPhone 5 можно отложить, ведь дальнейшие манипуляции происходят непосредственно с материнской платой. Снимаем камеру, открутив два шурупа. Никаких дополнительных элементов крепежа этот узел не имеет и потом свободно отсоединится.

  • Переходим к вибромотору, прикрепленному на три шурупа. Затем, для снятия нижнего шлейфа материнской платы. Чтобы полностью убрать нижний шлейф на материнской плате, на котором держатся порт Lightning, «джек» для гарнитуры, динамик, Wi-Fi антенна и один из микрофонов, нужно выкрутить еще семь шурупов: два в нижней части рядом с разъемом для наушников, один в правой части шлейфа и еще четыре, непосредственно удерживающие весь компонент.

  • Снимаем ЦП
  • Для отделения процессора iPhone 5 сначала потребуется снять с него защитную пленку.

  • Снимаем детали от передней панели.
  • Когда Вы отделили оставшиеся элементы с задней стороны аппарата, можно перейти к передней части.
  • Кнопка «home» удерживается на клею, кнопку надо аккуратно поддеть лопаткой и вынуть

  • Одним из последних элементов, которые предстоит отсоединить, является металлическая пластина, защищающая экран от прикосновений к другим аппаратным частям устройства. После того, как будет снята последняя деталь, разборку iPhone 5 можно считать законченной.

В данном видео вы узнаете более наглядно как разобрать Iphone 5
