Как сделать окучник для мотоблока

Самостоятельное изготовление окучника

Своими руками сделать окучник помогут инструкции, а также понятные эскизы деталей с нужными размерами. Они представляют собой довольно простые конструкции. Любые тонкости и особенности всегда можно разглядеть на фото или видео процесса изготовления. Это позволит правильно и быстро установить все компоненты, чтобы впоследствии не переделывать работу.

Необходимые инструменты и материалы

Для работы следует подготовить целый ряд инструментов: слесарный (тиски, молоток, зубило, гаечные ключи), электрический (болгарка, электродрель с комплектом сверл, сварочный аппарат), разметочный (рулетка, штангенциркуль). Также надо запастись расходными материалами: абразивными кругами, сварочными электродами. Разметку наносят мелом, карандашом или фломастером. Удобно использовать для этих целей корректор текста в виде шариковой авторучки. Его легко наносить, за счёт образования тонкой линии точность раскроя увеличивается.

Если необходимый минимум рабочего инструмента есть практически у каждого умельца (или его можно попросить у знакомых), то с нужными материалами ситуация сложнее. В зависимости от принятой конструкции, потребуется различный сортамент метала и его количество. Не всегда у мастера под рукой есть такой ассортимент. Его придётся покупать. Однако в магазине или на складе могут отказать в продаже столь малого количества. В этом случае нужно искать альтернативные источники на производстве, в ремонтных мастерских или пунктах приёма металлолома. Для изготовления потребуются:

• лист толщиной не менее 3 мм;
• полоса 40 х 4, 50 х 5 мм;
• труба профильная 15 х 15, 30 х 15 мм;
• крепёжные детали (болты, шайбы, гайки).

Как сделать картофелесажалку своими руками: чертежиКартофель любим многими огородниками, поэтому его часто высаживают на земельных участках. При этом используют как…

Подготовительные мероприятия

Первоначально следует подготовить чертежи всех деталей и перенести их на плотную бумагу в масштабе 1 : 1. Затем вырезают картонные лекала, размещают их на поверхности металла так, чтобы оставалось как можно меньше обрезков. Болгаркой делают заготовки. Для этого абразивным кругом очерчивают контур на глубину до одного миллиметра, а затем выполняют полноценный раскрой. Гнут детали в тисках или подходящих оправках. Размечают отверстия при помощи штангенциркуля и сверлят ручной электродрелью или на станке.

К сведению! Для облегчения гибки детали предварительно нагревают паяльной лампой, газовой горелкой или в печи.

Изготовление окучника листерного типа

Основная деталь почвообрабатывающего инструмента такого типа – лемех. Это плуг окучника для мотоблока, который врезается в землю. Построение конструкции необходимо начинать именно с него. Для повышения прочности лемех желательно закалить. Однако это накладывает ограничение на перечень материалов для его изготовления. Следует использовать углеродистые низколегированные стали. Они хорошо поддаются закалке и обработке резанием. Крепится лемех к передней части при помощи болтового или сварного соединения. В последнем случае закалку проводят после сборки.

Переднюю часть изготавливают из стального листа толщиной 3 мм. Сгибают его в двух плоскостях. Для придания детали плавных изгибов и переходов её предварительно нагревают до 900 °C. Нижняя часть должна сопрягаться с лемехом без зазоров или перекосов. Для подгонки деталей их подгибают или подрезают. С двух сторон сопрягают переднюю часть с отвалами. При этом контролируют плавность форм и переходов. Подошву делают из стальной полосы шириной 5 см, толщиной 5 мм. Кронштейн вырезают из профильной трубы сечением 30 х 15 мм.

Дискового окучника

Своими руками навесное оборудование для мотоблока можно изготовить из старого газового баллона. При этом вырезают верхнюю часть и дно. Края заготовок обрабатывают болгаркой или заточным станком. В центре сверлят отверстие для крепления к стойке. Последнюю изготавливают из стальной трубы диаметром 26 мм. Траверсу, на которой крепятся стойки, делают из металлического профиля сечением 40 х 40 х 3 мм. Сцепку с мотоблоком самодельного дискового окучника варят из толстостенного стального проката.

Сборка

Собирают все детали в единое целое на ровной поверхности. Для предотвращения смещения применяют зажимы или струбцины. Болтовые соединения предварительно скручивают. Места сварных соединений зачищают от ржавчины, окалины или старой краски. Постепенно соединяют элементы и фиксируют их точечными прихватками. Когда конструкция станет жесткой, проверяют её соответствие чертежу, а также плавность перемещения подвижных деталей. После этого выполняют окончательную сварку.

Как настроить дисковый окучник?

Регулировка оборудования предполагает правильное его направление относительно борозды. Он должен находиться параллельно грядкам на земельном участке с определенным углом наклона и шириной борозды. Хорошая настройка техники, позволит избежать ошибок и добиться хороших результатов во время работы.

Для установки угла на агрегате имеется специальная винтовая регулировка, которая наклоняет все устройство относительно мотоблока. От настраиваемой детали зависит глубина борозды. Кроме того, регулировку проводят при установке окучника к мотоблоку. Делают это с помощью проделанных в стойке отверстий для крепежей. Если установлены двигающиеся окучники, то можно регулировать ширину и высоту производимого гребня.

Окучник дисковый обладает более высоким качеством, чем плуг, несмотря на то, что времени на обработку земли уходит больше. Работа ведется не на двух бороздах, как в случае с двухрядным окучником, а с одним.

Пропольник дисковый настроить легко. Нижние точки дисков разводят в стороны приблизительно на 40–70 см (все зависит от расстояния между рядами, рекомендуемая ширина между бороздами для картофеля 60–65 см). Настраивая оборудование, нужно не забыть про угол наклона и обязательно следят за тем, чтобы диски были симметричны друг к другу.

Мотоблок ставят в борозды так, чтобы обрабатываемая борозда оказалась между рабочими дисками. Ведут ровно по междурядьям, не затрагивая овощную культуру. Диски подбирают землю, образуя гребень, одновременно рыхлят и измельчают большие комья земли.

За весь период выращивания картофеля делают три окучивания картофеля. Первый раз работа проводится тогда, когда высота кустиков будет примерно 16 см, второй раз, когда их высота будет приблизительно 23 см и последний раз после завершения цветения.

Пошаговое изготовление листерного окучника

Простая конструкция листерного, или плугообразного окучника отдает ему предпочтение перед другими устройствами. Для его изготовления:

1. Берут лист железа, изгибают его в форме крыльев. Части обрабатывают болгаркой и сваривают в местах соединения
2. Чтобы прикрепить окучник к мотоблоку, необходимо взять кронштейн. Соединяем Т-образный поводок с ним двумя болтами.
3. Стопор вставляют в квадратную трубу и прижимают с внешней стороны.
4. Кронштейн с окучником поворачивают, фиксируя двумя болтами, так, чтобы поводок находился вдоль продольной оси.
5. Гайками закрепляют положение.

На деталях окучника можно сэкономить, заменив лист стали ненужной крышкой от кастрюли диаметром от сорока до шестидесяти сантиметров. Нехитрое приспособление изгибают с помощью молотка, затачивают края. Простой окучник готов к применению.

Кронштейном будет полоса стали в четыре миллиметра, а для полевой доски нужен лист, толще этих деталей на один миллиметр. Основной конструкцией, несущей нагрузку, будет стойка. Поэтом она должна быть надежна и устойчива.

Листерную модель окучника может изготовить даже несведущий в слесарном деле человек. Устройство препятствует перегрузке мотоблока, когда техника заглубляется в плотные слои грунта.

Виды окучников для мотоблока

Условно окучиватель для мотоблока по его конструктивному решению и принципу действия можно разделить на несколько основных видов:

• дискового типа;
• листерный;
• пропеллерный (активный).

Листерный

Приспособление такого типа имеет самое простое конструктивное решение. Такие окучники имеют строго фиксированную ширину захвата и внешним видом напоминают крылья бабочки.

Конструкция этого приспособления состоит из двух разветвлённых, присоединённых и зафиксированных между собой листов железа. При работе окучник должен поднимать почву с ровной поверхности наверх, преодолевая при этом сопротивление грунта и создавая необходимый гребень. Конец приспособления заострённой формы должен опускаться ниже поверхности почвы на заранее заданную глубину. Он взрыхляет почву и поднимает её, а для направления грунта к основанию растения служат направляющие плоскости, которые и создают развал грунта на обе стороны.

Так как крылья в таком окучнике зафиксированы неподвижно, то при работе с ним приходится подстраивать междурядья под размеры приспособления, а не наоборот. Поэтому, учитывая, что оптимальной шириной между рядами при посадке картофеля считается 60 см, ширина захвата заводского окучника в 25−30 см считается не очень удобной при выращивании картошки. Конструктивные доработки для окучника касаются величины крыльев и угла их установки для уменьшения сопротивления почвы и изменения ширины захвата и высоты гребня борозды.

Приспособление с переменной шириной захвата

Такое устройство является наиболее удобным, поскольку имеет механизм регулировки, обеспечивающий удобное и быстрое изменение положения крыльев. Именно благодаря такому конструктивному решению окучник можно легко подстроить под различные размеры грядок. Один неприятный недостаток у такого механизма связан с тем, что при проведении процесса рыхления крылья раздвигают землю в разные стороны, а вот не очень большое количество её падает обратно в борозду. Но, несмотря на это неудобство, такая модель окучника более популярна у многих земледельцев.

Дисковый

Из самого названия приспособления можно понять, что в его работе используются диски, тонкие ободы которых входят на необходимую глубину с небольшим сопротивлением грунта. Для качественной и лёгкой работы эта конструкция требует точной настройки угла разбега и угла наклона дисков по вертикали. Расстояние между рабочими дисками выставляется на раме согласно нужному размеру обрабатываемого ряда.

Этот вид инструмента обладает рядом достоинств:

• Отлично сочетается с мотоблоком. При использовании такого инструмента на пониженной передаче мотоблока его мощность увеличивается. Поэтому намного возрастает эффективность перекапывания почвы, а также оказывает благотворное влияние на рабочий цикл инструмента.
• Очень удобное использование. При проведении рыхления и вскапывания почвы не требуется большой затраты физических сил. Правильно настроенное приспособление не требует дополнительного упора сзади, а продвигается по земле как бы самостоятельно.
• Универсальность применения. Такой инструмент удобно применять для рыхления почвы как в период посадки картофеля, так и во время вегетации растения.

Пропеллерный

Этот вид окучника ещё называют активным, потому что в принцип его работы заложено как вращательное движение рабочих элементов, так их и поступательное перемещение. Использование такого оборудования возможно только на мотоблоках с двумя передними передачами и валом отбора мощности. По внешнему виду конструкция напоминает домашний вентилятор.

Применение такого оборудования намного эффективнее, чем других моделей, но из-за сложности изготовления и дороговизны комплектующих используется гораздо реже их.

Весь технологический процесс работы пропеллерных элементов осуществляется за один виток активного диска. В первую очередь вскапывается почва и вычищается сорная трава, а затем происходит рыхление самих грядок.

На максимальной мощности это устройство можно применять не только для окучивания грунта, но и для переброски земли на другое место.

Дисковый окучник для мотоблока своими руками

Конструкция дискового устройства предельно проста: на Т-образную ось с двух сторон при помощи заранее изготовленных креплений установить диски под углом примерно в 45 градусов. Материалы, необходимые для производства дискового окучника можно найти в гараже у запасливого хозяина.

Для самостоятельного создания дискового устройства для окучивания понадобится:

• стальной лист толщиной не менее 3 мм;
• поводок;
• вогнутые к центру металлические диски;
• стойки;
• талрепы;
• крепежные расходники;
• металлический профиль толщиной от 5 мм;
• элементы для стопора.

Процесс изготовления и сборки:

Металлические дисковые колеса — основной элемент конструкции данного вида мотоблочной насадки. Их можно сделать из 2-х использованных газовых баллонов. Для этого болгаркой отрезать верхнюю и нижнюю часть баллона и заточить края полученных деталей. Диски должны быть вогнутыми к центру, поэтому если их вырезать из листового металла, то диски выгнуть с помощью молотка.
Т-образную ось, к которой будет крепится вся конструкция с дисками, сделать из металлического квадратного профиля толщиной от 5 мм. На этот элемент при работе окучника осуществляется максимальная нагрузка, поэтому чем толще будет металл — тем надежнее будет общая конструкция.
Диски разметить по диаметру и в центре высверлить отверстие под болтовое крепление. Крепления приварить к металлической трубе.
Дисковые колеса симметрично соединить друг с другом. Их закрепить на подшипники с сальниками, которые соединить с основной рамой при помощи сварки и крепежных болтов

Важно выбрать правильный угол наклона дисков, который отвечает за глубину погружения — для этого на кронштейн закрепить подвижной элемент, который тоже зафиксировать болтами.
На раму прикрепить винтовые талрепы, стойки, Т-образную ось.
Всю конструкцию сварить, скрепить при помощи болтов. Настроить дисковый окучник для работы.

Обратите внимание! Перед сборкой все детали необходимо тщательно зачистить напильником, наждаком или болгаркой. Также это необходимо сделать после конечной сборки всей конструкции, особенно в местах соединительных швов

Пропеллерный активный окучник для мотоблока – эта разновидность устройств для окучивания картофеля считается надежной и эффективной. Также его называют активным роторным, потому что принцип работы этого инструмента основан на одновременном вертикальном, горизонтальном вращении рабочих элементов. Внешний вид роторного устройства напоминает пропеллер, который своими лопастями взрыхляет землю – это и есть его принцип действия.

Преимуществом этой модели является одновременное взрыхление, распашка почвы и подсыпание земли к корням растений. Недостаток — относительно высокая стоимость комплектующих деталей, сложность изготовления и возможность использовать насадку только в мотоблоках, оснащенных двумя передними передачами, валом отбора мощности.

Принцип действия мотоблока при окучивании

Чтобы окучить картофель при помощи мотоблока, нужно приобрести подходящий окучник, который будет разрыхлять землю и одновременно присыпать ее к основанию куста.

Перед началом окучивания на мотоблоке требуется отрегулировать глубину погружения и угол атаки. Для этого мотоблок ставят на ровную поверхность, опускают окучник на землю и только тогда прикрепляют к сцепке. Стойка окучника находится в вертикальном положении.

В случае с дисковым окучником необходимо настроить расстояние между нижними точками дисков и угол поворота.

Фото дискового окучника в работе
Внимание!Опытные агрономы советуют использовать колеса мотоблока со следующими показателями: диаметр — 70 см и ширина — 10-14 см. Такие колеса снижают риск механического повреждения растения.. Устанавливаем грунтозацепы на мотоблоке, разводим оба крыла как можно дальше друг от друга

Начинаем окучивать картофель на низкой скорости, чтобы не задеть корневую систему. Следим за тем, чтобы колеса шли строго между рядами, не повреждали кустов и рядность

Устанавливаем грунтозацепы на мотоблоке, разводим оба крыла как можно дальше друг от друга. Начинаем окучивать картофель на низкой скорости, чтобы не задеть корневую систему. Следим за тем, чтобы колеса шли строго между рядами, не повреждали кустов и рядность.

Важно!Окучивание почвы лучше производить после выпадения осадков или полива, когда земля немного влажная.

Роль окучника при выращивании картофеля

Вырастить качественный и обильный урожай картофеля, который еще называют вторым хлебом, невозможно без окучника. Он относится к навесному оборудованию мотоблока. Высокий урожай невозможен, если не производить своевременную культивацию и окучивание культуры. Последняя процедура относится к очень эффективной агрономической технологии

В процессе окучивания земля насыщается кислородом, что очень важно для развития и увеличения клубней растений

Поэтому без дискового окучника трудно придется справиться с такой задачей. Приобрести его можно в специализированных магазинах. Но они имеют высокие цены. Не каждый сможет позволить себе сделать такую покупку. Но имея опыт, навык и остаточные материалы, можно дисковые окучники для картофеля смастерить самому.

На рынке представлено несколько разновидностей подобных инструментов, как:

• листерные;
• имеющие вид пропеллера;
• имеющие постоянную или переменную ширину захвата или дисковый раздвижной.

Последние зарекомендовали себя, как самые результативные. В процессе работы, когда культиватор снижает свою скорость, окучник наращивает мощность. Это позволяет ему работать более продолжительно по сроку. У окучника для мотоблока имеются универсальные качества, позволяющие ему работать в момент высадки культуры, и тогда, когда вырастут высокие кусты. Окучник дисковый снимает чрезмерные усилия для мотоблока при продвижении.

Особенности

Окучивание сельскохозяйственных культур позволяет успешнее сохранять плодородие почвы, повышает урожайность и декоративные качества растений, снижает расходы на пестициды и полив. Получить хороший урожай ряда культур, особенно картофеля, без окучивания невозможно. Особенно эффективно окучивание в личных подсобных хозяйствах и товарных небольшого размера, почва в которых как правило истощена, а используется интенсивно.

Мы живем в постиндустриальном обществе (потребительском, неолиберальном, толерантном – это все одна вода на киселе), один из основных принципов организации которого – чем нужнее вещь, тем большая на ее цену дается неоправданная «накрутка».

Базовое изделие предлагается по сниженной цене, но уж на принадлежности к нему, без которых «база» просто дорогая игрушка, «наворот» кладется от души. К примеру, плуг часто идет в комплекте с мотоблоком, но не весьма стойкий; так что и к этой теме вскорости придется обратиться. Но вот второе по нужности навесное орудие – окучник – нужно уже покупать отдельно, и явно непропорционально дорого себестоимости изделия.

Что такое окучник и как он работает?

Среди разнообразных насадок для мотоблока окучник занимает центральное место. С его помощью можно не только окучивать картофель, но и рыхлить, перекапывать землю и бороться с сорняками.

Насадка для окучивания изготавливается из металла, в виде клина с лопастями (крыльями, ушками) или в виде двух вращающихся дисков на раме. Она устанавливается на мотоблок с помощью специальных креплений. Окучивание с помощью такого инструмента происходит намного быстрее и качественней. Ряды картофеля укрываются равномерно и на нужную высоту, при этом происходит аэрация и рыхление почвы.

Это интересно: Характеристики и навесное оборудование для мотоблоков Ока МБ-1Д1М10 и МБ-1Д2М16 — познаем подробно

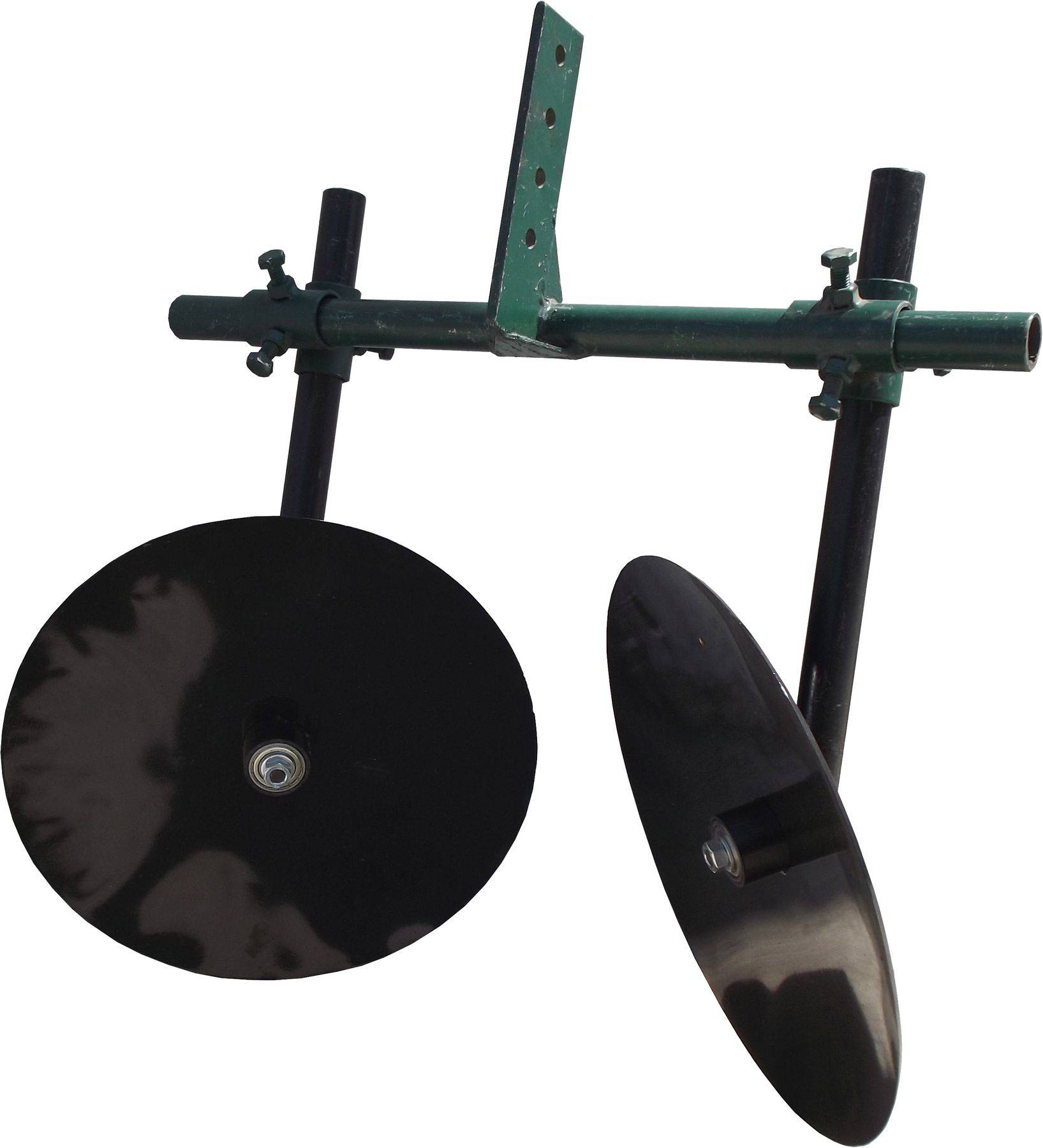

Дисковый окучник: принцип устройства

Этот тип окучника состоит из П-образной рамы и двух дисков, закрепленных на концах рамы под углом (см. фото). Все детали можно сделать из подручных материалов, которые найдутся в гараже у каждого хозяина.

Из чего можно сделать диски для окучника?

Если у вас в гараже залежалась пара старых металлических баллонов – это идеальный материал для изготовления дисков. У баллона аккуратно отрезается дно. Края обрезанного металла следует обработать болгаркой, чтобы диски качественно и быстро окучивали ряды.

В центре просверливается отверстие под болт, на котором будет вращаться диск при работе мотоблока. Болты привариваются к металлической трубе. Подробнее в видеоматериале:

Рама для дискового окучника выполняется из металлического квадратного профиля с толщиной металла от 5 мм. При работе на раму подается максимальная нагрузка, поэтому, чем толще металл, тем надежнее насадка на мотоблок. Сцепка с мотоблоком также варится из толстостенного металла.

Установка и настройка окучника

Первым делом выполняется сцепка приспособления с самим мотоблоком. Затем необходимо настроить расстояние между корпусами и ширину этих деталей. Ширину можно отрегулировать путем сужения и разведения полукрыльев. А вот ширина обработки регулируется болтами, для этого их нужно ослабить или затянуть. Также для этих целей можно передвинуть корпус.

Когда все параметры настроены, проверьте расположение корпусов, они должны находиться на симметричном расстоянии от оси. Иначе возможно повреждение кустов и клубней. Далее можно переходить к эксплуатации.

Перед окучиванием поставьте колеса мотоблока посередине междурядья и углубите диски на нужное количество сантиметров в землю. Затем начинайте осуществление процедуры. Если возникнет проблема с углом наклона, то ее можно исправить путем регулирования расстояния между дисками во время работы мотоблока.

При эксплуатации конструкции следует соблюдать следующие правила:

1. Операция проводится трижды за сезон.
2. Окучивание мотоблоком выполняется только один раз, остальные разы лучше проводить вручную.
3. Осуществлять первую процедуру нужно тогда, когда появились первые всходы. Вторую – спустя две недели, третью – когда растение зацветет.
4. Не рекомендуют окучивать картофель в жару, поскольку это опасно не только для вас, но и для растения.
5. Проводите процедуру после дождей, когда почва немного подсохнет.
6. Опытные дачники советуют осуществлять работы или ранним утром, или вечером, когда спадет жара.

Благодаря этим советам, вы сможете добиться максимального качества обработки картофеля.

Типы окучников

Эти чудо-устройства позволяют значительно облегчить труд на приусадебном участке. С их помощью можно быстро справиться не только с окучиванием, но и с посадкой картошки. Сегодня наибольшую популярность в зависимости от конструкции агрегата имеют следующие типы окучивателей:

• Роторный.
• Листерный.
• Пропеллерный.

Все эти устройства позволяют быстро сделать борозды, а после посадки — закрыть клубни землей. Самой простой конструкцией обладает листерный. Остальные типы агрегатов более сложны в создании, однако, имея чертежи, дисковый окучник для мотоблока своими руками сделать вполне возможно.

Кроме конструктивных отличий, сделанные своими руками окучники для картофеля к мотоблоку можно классифицировать и в соответствии с принципом работы:

• Двойные (двухрядные).
• Однорядные.

Агрегаты первого типа являются более производительными, так как способны обрабатывать ряды сразу с двух сторон. В то же время их конструкция является более сложной, ведь необходимо предусмотреть механизм регулировки ширины захвата. Если обрабатываемый участок имеет большую площадь, то стоит найти чертежи окучника для минитрактора, своими руками который также можно сделать.

2 Как сделать окучник для мотоблока своими руками?

Окучник своими руками можно сделать, используя довольно простые конструкции. В этом нет ничего сложного. Чтобы создать традиционный нерегулируемый окучник нужно из металла толщиной 2 миллиметра по шаблону вырезать половинки изделия.

Чертеж плуга-окучника для мотоблока

Далее эти части изогнуть до совпадения радиусов, после этого сварить за 3 прохода. Швы обрабатываются болгаркой. В конечном итоге должен получиться ровный слой металла.

Дисковый окучиватель своими руками также можно изготовить. Для этого необходимо выбрать тип крыльев. Лемехи отвалы, или диски — это стальные листы толщиной 1,5 — 2 миллиметра, у которых отогнуты нижние кромки.

Главное, чтобы диски были симметричные. Иначе тогда конструкцию будет вести в сторону, что значительно затруднит работу. Для создания агрегата можно использовать лемехи, которые служили в качестве сеялки .

Устанавливать лемехи нужно под углом, выдерживая между нижними точками расстояние, которое соответствует ширине колесной колеи, равной ширине междурядий.

Для соединения элементов между собой, применяется болтовое соединение или сварка. Диски соединяются с помощью регулируемых переходников.

Кроме диска, основными частями инструмента выступают: винтовые талрепы, стойки и Т — образный поводок. Талрепы нужны чтобы регулировать вертикальную ось поворота диска. Самодельный окучник крепится к мотоблоку своими руками при помощи балки с крыльями.

Окучник дисковый ручной изготавливается на основе чертежа, при этом очень важно предусматривать соотношение конструкции крепления и размеров. Инструмент можно изготовить двумя способами: с переменной шириной захвата крыльев и фиксированной

При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек

При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек

Инструмент можно изготовить двумя способами: с переменной шириной захвата крыльев и фиксированной. При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек.

Чтобы облегчить работу с инструментом необходимо обустройство подшипников скольжения. Повысить надежность изделия можно установить подшипники, а не втулки скольжения.

Окучивание картофеля окучником к минитрактору

Применение дискового окучника для мотоблока своими руками облегчит работу и поможет повысить урожайность.

Чтобы прикрепить самодельный окучник к мотоблоку используется кронштейн к сцепке без грядиля. К кронштейну крепится поводок агрегата при помощи стопора и болтов с шайбами. Внутрь квадратной трубы вставляют штопор и плотно прижимают к наружной поверхности.

После этого окучиватель для мотоблока своими руками готов к работе. Тягу мотоблока можно увеличить, работая на первой передаче. Если колеса пробуксовывают в процессе окучивания их необходимо спарить.

Окучник для минитрактора устанавливается, чтобы окучивать свой картофель. Чтобы инструмент был действительно эффективен, необходимо картофель высаживать правильными рядами, расстояния между растениями должно иметь равные значения.

Для того чтобы обработать сельскохозяйственные культуры механизированным способом используется высокопроизводительный окучник для трактора. Его основное назначение — это междурядная обработка картофеля от сорняка и окучивание клубней для повышения урожайности.

2.1 Изготовление ручного окучника в домашних условиях (видео)

Главная / Оборудование / Окучиватель дисковый ручной для картошки своими руками

При выращивании картофеля существуют приемы, которые игнорировать и тем более упускать никак нельзя. Одним из них является окучивание подросших картофельных кустов, цель которого – создание воздухообмена в грунте. Если участок, занятый под посадку картофеля, небольшой, то многие обходятся своими силами и сапкой, но когда площадь достаточно обширная, тогда уже требуется механический помощник для облегчения физического труда и сокращения времени на обработку. Узнайте, как сделать ручной окучник для картофеля своими руками по чертежам и видео .

Советы по эксплуатации оборудования

Перед работой необходимо проверить затяжку болтовых соединений, настройку агрегата. Для этого следует обработать свободный от растений участок. Во время пробного захода внимательно следят за работой отдельных узлов. В случае обнаружения отклонений затягивают ослабленные соединения или повторно настраивают навесное оборудование. Все неполадки следует устранять немедленно.

Прежде чем приступить к работе, необходимо изучить инструкцию по эксплуатации и рекомендации по технике безопасности использования мотоблока. При обработке грядок соблюдают следующие правила:

1. Не делают крутых разворотов.
2. Переезды осуществляют в транспортном положении.
3. Перемещение агрегата на дальние расстояния производят в разобранном состоянии.

Как установить окучник на мотоблок?

Установка и настройка окучника для картофеля к мотоблоку не очень сложная процедура. При помощи болтов и шайб он присоединяется к сцепке. При работе простым окучником нужно настроить его угол работы и глубину погружения в грунт. Глубина вспашки у окучника меньше, чем у плуга, поэтому для настройки не понадобится ставить мотоблок на возвышенность. Просто отрегулируйте стойку окучника вертикально. Необходимый угол атаки определяется тем, насколько глубоко входит окучник в землю в рабочем положении. Эта глубина должна составлять около 15 см.

Если в процессе работы Вы заметили, что окучник сильно зарывается в землю – отклоните стойку вперед. В противном случае, если окучник углубляется недостаточно, стойку наоборот отклоняют назад.

Настройка и установка дискового окучника немного сложнее. Сначала нужно выставить расстояние между нижними точками дисков окучника. Оно составит 40-70 см, зависимо от предстоящих работ. Далее выставляется угол наклона дисков относительно горизонтальной оси.

Настройки обоих дисков должны быть идентичными, поскольку в противном случае мотоблок может заносить в сторону.

Советы по эксплуатации оборудования

После самостоятельной сборки оборудования необходимо провести пробную работу с ним на участке. Качественная работа его зависит от многих факторов: состояния почвы, погодных условий, правильной настройки и заточки рабочих элементов и многих других показателей.

Все настройки изготовленного самостоятельно приспособления проводятся опытным путём. Для этого желательно сначала пройтись по обычному участку почвы и отрегулировать оптимальное значение углов и глубины вхождения в грунт рабочих поверхностей окучника.

А также не менее важным является определение оптимальной скорости работы агрегата. Правильно выбранный темп работы положительно сказывается на качестве окучивания, ведь на высокой скорости приспособление будет в основном разбрасывать грунт в разные стороны, при этом ухудшая процесс образования борозд.

В нашей стране картофель считается «вторым хлебом», поэтому с началом нового весеннего сезона многие дачники стремятся посадить у себя на участке этот полезный продукт. Однако процесс получения хорошего урожая зависит во многом не только от посадки, но и от дальнейшего ухода (прополка, окучивание) за этим корнеплодом.

Обслуживание картошки вручную считается трудоёмкой и долгой работой. Поэтому применение мотоблока со специальным оборудованием навесного типа приобретает всё большую популярность среди огородников.

Изготовить навесное оборудование, нисколько не уступающее промышленным аналогам, можно самостоятельно, с помощью незначительных материальных вложений.

https://youtube.com/watch?v=CW8u1UT8qUo

Необходимые материалы

Прежде чем приступать к разбору того или иного способа самостоятельного изготовления окучника, нужно перечислить минимальный перечень того, что непременно нам понадобится в ходе работы.

Конечно, никто нас не заставляет переквалифицироваться в кузнеца, чтобы сковать все необходимые детали древним методом, которым пользовались еще несколько десятилетий назад. Но элементарный перечень сварного и слесарного оборудования нам все-таки понадобится:

• Сварочный аппарат (предпочтительно, чтобы данный аппарат предназначался для дуговой сварки).
• Болгарка с набором различных дисков и насадок.
• Электрическая дрель с комплектом надежных сверл.
• Электрический наждак.
• Газовая горелка, которая необходима для прогревания металла при закаливании.
• Тиски или верстак.
• Различные напильники и прочий расходный материал (болты и прочие крепежные изделия).

Данный перечень касается непосредственно необходимого нам инструментария. Помимо этого, нужен будет сам материал, из которого будет производиться самостоятельная сборка, но об этом мы поговорим более детально в процессе описания способов изготовления окучников.
