Как самому сделать стойку для болгарки

Основные преимущества

Довольно часто домашние мастера сталкиваются с ситуацией, когда нужно равномерно нарезать заготовки. Несмотря на то что болгарка является незаменимым инструментом в хозяйстве, принцип её работы отличается монотонностью. Удерживать вес этого агрегата в одной руке длительное время, пытаясь максимально ровно выполнить надрезы, бывает крайне затруднительно. В этом случае у мастеров часто возникает идея сделать для нее долговечную и устойчивую опору.

Чтобы результат превзошёл все ожидания, нужно изготовить качественные крепления, а также подготовить все необходимые подручные материалы: небольшие деревянные бруски и фанеру. Именно эти детали помогут осуществить стационарную установку подставки на ровную плоскость. Изготовив такой держатель для болгарки своими руками, у специалиста больше не будет необходимости держать инструмент на весу, переживая за вылет абразивного круга. Такая ситуация чревата серьёзными увечьями.

К основным преимуществам такой стойки можно отнести следующее:

• У мастера всегда есть возможность расположить болгарку под нужным углом.
• Обрабатываемую деталь можно зафиксировать в наиболее подходящем положении. Для этих целей используются тиски, которые помогают нарезать заготовки нужных размеров.
• Изготовив самодельную стойку болгарки УШМ своими руками, можно проводить быструю и точную нарезку лёгких металлов: керамической плитки, алюминиевых профилей, металлических уголков.
• За короткий промежуток времени мастер вполне сможет изготовить необходимое количество заготовок.
• В случае надобности реализовывается вертикальное перемещение деталей для выполнения определённых задач. Главным инструментом в этом случае считается угловая шлифовальная машина (УШМ).
• Существенно повышается производительность труда.
• Эксплуатация таких стоек отличается высоким уровнем безопасности.
• Гарантия высокой степени устойчивости для вращающегося держателя.
• Отсутствует необходимость удерживать тяжёлый инструмент в руках.
• Полностью минимизированы риски возможного выпадения или выскальзывания болгарки из рук.

Несмотря на все преимущества, начинающие мастера часто задаются вопросом, позволит ли самодельный станок для крепления УШМ нарезать металл ровно. Ведь скорость вращения и частота оборотов у этого инструмента просто неуловимы для человеческого глаза. Конечно, гораздо проще приобрести уже готовый станок в специализированном магазине, но заводские приспособления (такие как Metabo) тоже нуждаются в доработке. Ведь все они изготавливаются из тонкого металла, из-за чего считаются хлипкими и недолговечными.

Виды креплений — кратко

Вот какие варианты крепления предлагают специалисты:

• С резьбовыми креплениями и ручкой для управления.
• Полная фиксация механизма внутри металлической оболочки.
• Крепление УШМ хомутами на станине. Подойдёт для моделей с диском небольшого размера (не более 15 см).
• Болгарки и УШМ с диаметром круга более 20 см должны быть зафиксированы при помощи оси вращения, пружины, станины и направляющих креплений. Это обеспечивает максимальную надежность.

Модель с большим диском

Станина из прямоугольного профиля

Профиль — заготовка сама по себе очень твердая, поэтому станина, изготовленная из него, в процессе работы не подвергнется деформации. Поверх рамы-подставки накладывается плоскость: либо лист металла, либо фанера (ДСП также подойдет). Деревянные элементы придется подвергнуть шлифовке.

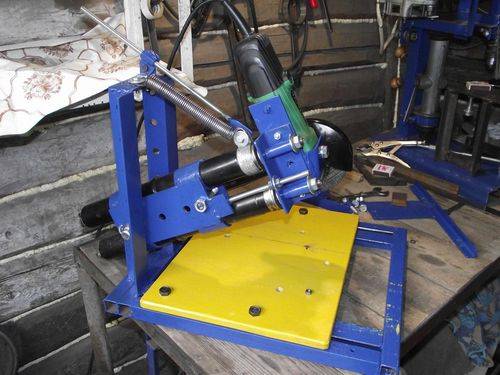

Стойка с кареткой на амортизаторах

Из труб круглого сечения и пары амортизаторов можно своими руками сделать не простую стойку для болгарки, а отрезной станок, имеющий в своём механизме передвижную каретку.

Двигаясь горизонтально, она позволяет резать материал на продольные листовые пластины. Амортизаторы можно заменить более сложной рельсовой конструкцией с подшипниками.

Каретка — это важный элемент конструкции

Элементы из дерева или фанеры

Однако, если запаса металла недостаточно, на замену подойдёт дерево или любые древесно-стружечные материалы. Даже рычаг, держатель и другие главные элементы можно изготовить из древесины, например, из недорогих берёзы или лиственницы.

Фанеру лучше пустить на станину и основание изделия, при этом изготовив раму из прочного материала, который будет удерживать её от деформации. Ключевую роль в прочности конструкции играет толщина материала: чем толще — тем долговечнее.

Инструменты, необходимые для изготовления самодельной стойки для болгарки

Для изготовления самодельных приспособлений не обойтись без минимального набора инструментов:

• УШМ;
• электрической дрели;
• сварочного инвертора и навыков работы с ручной дуговой сваркой;
• тисков;
• набора слесарных инструментов и расходных материалов — отрезных дисков, зачистных кругов, свёрл по металлу и т.д.

Испытания самодельной стойки для болгарки показали, что она подходит для установки УШМ с отрезным диском любого диаметра. Металл разрезается под нужным углом в двух плоскостях. Заготовка легко и быстро фиксируется на станине эксцентриковым зажимом. «Вилка» крепления болгарки смещается относительно оси стойки. Это увеличивает зону реза при распиле детали.

По теме самодельных инструментов рекомендуем статьи:

• Для чего нужна циркулярная пила по металлу.
• Оправданна ли покупка дорогого дискового отрезного станка по металлу.
• Как разрезать листовой металл лобзиком.

Из статьи вы узнаете:

• Какой минимальный набор инструмента и оборудования нужен для ковки.
• Как сделать наковальню из старого рельса.
• Из чего сконструировать переносной кузнечный горн.

• Как доработать садовую тачку для перевозки больших грузов.
• Как сделать недорогой стол для циркулярной пилы и циклон из пылесоса.
• Как изготовить станину для болгарки.

Меры предосторожности

Сварка, пиление, сверление — всё это подразумевает работу с электрическими инструментами. Поэтому нужно соблюдать основные меры безопасности: не работать в помещениях с повышенной влажностью, а также защищать глаза и руки от попадания искр и крошек. Если распилочный стол вынесен на улицу, то над ним необходимо соорудить навес — он защитит машину от попадания снега или дождя, а металлические и деревянные элементы не сгниют и не заржавеют.

Чтобы работа со станком была безопасной с самого начала, об этом нужно позаботится ещё на этапе его изготовления.

• Во-первых, каждая болгарка или УШМ имеет кабель. Он должен быть прикреплен к неподвижной части самодельного держателя. Для фиксации можно использовать пластиковые протяжки.
• Во-вторых, шатун, как и другие детали конструкции, должны быть пропорциональны размеру болгарки. Стол, поддерживающий изделие, должен быть устойчивым и прочным во избежание падения и, как следствие, травм мастера. К столу самодельная стойка для УШМ крепится при помощи тисков.

Чтобы повысить эффективность работы режущего аппарата, его предпочитают закреплять: таким образом фиксируется удобный угол резки, мастер облегчает себе работу, а также страхует себя от несчастных случаев. Задаваясь вопросом о том, как сделать стойку для болгарки самостоятельно, некоторые опасаются, что это выйдет затратно как по материалам, так и по усилиям, однако эти опасения напрасны. Для конструкции достаточно подручных материалов, которые есть в гараже у каждого любителя (дерева, фанеры, профтруб и водопроводных труб, металлических профилей). Базовых навыков в сварке и ремонтных работах будет достаточно, чтобы собрать работающий агрегат.

Станина для резки листовой стали

Станки для болгарок, которыми можно резать листовой материал из стали, намного сложнее, чем обычные маятниковые. Основная сложность здесь заключается в том, что лист металла имеет определенные линейные размеры и на протяжении всей линии нужно соблюсти ровность резания. Другой сложностью здесь можно считать эффект нагрева области реза, при котором металл расширяется и зажимает диск УШМ в канале, что чревато заклиниванием и разрывом инструмента со всеми вытекающими последствиями. Основные части такого станка:

1. Основание. Оно в идеале должно быть не меньше листа, который предполагается резать болгаркой, или позволять укладывать на него полностью область реза. В качестве материала для изготовления необходимо использовать сталь, чтобы она забирала на себя тепло, не позволяя перегреваться линии раскроя стали.
2. П-образная стойка. Этот элемент конструкции служит как направляющая для протягивания болгарки. Длина отрезка между ножками стойки должна быть достаточной, чтобы класть между ними лист, плюс позволять свободно вмещаться телу болгарки.
3. Каретка – подвижный элемент, который перемещается по п-образной стойке на подшипниках. К ней крепится маятниковая консоль и ограничитель глубины опускания отрезного диска.
4. Маятниковая консоль служит механизмом опускания УШМ до уровня рабочей позиции. Также к ней прикреплена ручка управления инструментом.

Надежное крепление инструмента

Многие, загоревшись идеей сделать стойку, ищут в интернете чертежи, не задумываясь, что именно на их инструмент их может не быть, поскольку каждая модель индивидуальна и крепление к ней нужно делать, как говорится по месту.

Предлагаю рассмотреть разные примеры того как люди сделали крепление, и мы возьмем из каждого самое лучшее. Вот несколько фотографий расположения и фиксации болгарки исходя на потребности и желаемый функционал.

№1 Крепление болгарки в каркас	№2 Еще одно крепление болгарки
№3 Самый простой вариант фиксации инструмента на трубе	№5 Еще один пример интересного крепежа

Как видно из фотографий крепление болгарки у каждого индивидуально, но самое главное, что в каждом из них инструмент крепиться надежно. На первом снимке инструмент вставляется в каркас и фиксируется болтами в местах крепления рукоятки.

Второй пример похож на первый, только каркас имеет индивидуальную конструкцию и к нему добавлена ручка управления, в виде приваренной трубы 20х20 для контроля усилия реза и удобства работы.

Третий вариант вообще покоряет своей простотой и минимализмом. Болгарка крепится за защитный кожух, в котором проделаны отверстия под болты и весь станок состоит из минимального количества деталей.

Итак, с креплением инструмента определились. В нашем случае это третий вариант – крепление инструмента к защитному кожуху. Сделать его крайне быстро и просто.

Понадобятся два болта на 10 и две самоконтрящиеся гайки, только гайки должны крепиться снаружи кожуха. Пару пластин и труба на которой все крепится. Полагаю, найти такие части не составит труда. Посмотрите видео, насколько просто сделано крепление

Обзор возможных вариантов изготовления стоек для болгарки

Стойка для УШМ, как упоминалось выше, – это несложный механизм, но такое утверждение касается лишь самых простых конструкций. Рассмотрев все многообразие устройств заводского производства и самоделок, можно выделить три основных вида приспособлений:

• самая простая станина маятникового типа;
• маятниковый механизм с поворотным узлом для разрезания болгаркой под разными углами;
• станина для угловой шлифовальной машинки с так называемой протяжкой.

Наиболее распространенный и простой в изготовлении самодельный станок для болгарки построен на базе маятниковой консоли. С помощью такого оборудования можно легко распиливать разные трубы как круглого, так и профильного сечения, а также прутки, арматуру и металлические детали, толщина которых не превышает толщины рабочей части диска, а длину пропила можно регулировать путем перемещения заготовки по станине. Особенности приспособления для УШМ:

• простота в изготовлении и в работе;
• высокая надежность, так как здесь используется всего один подвижный узел;
• таким оборудованием не получится пилить под углом;
• сложно пилить листовой материал: маленькая точность и травмоопасность.

Устройство станины с поворотным механизмом для УШМ позволяет проводить все вышеописанные операции резки металла, но при этом добавляется функция пиления болгаркой под разными углами. Здесь также присутствует маятниковый узел, и, кроме него, сама опора маятника может поворачиваться, либо поворачивается упор-зажим, который удерживает заготовку. Особенности приспособления:

• расширенные возможности обработки металла УШМ;
• относительная простота конструкции;
• здесь более сложно получить точный перпендикулярный и угловой рез за счет поворотного механизма и необходимости калибровки угла.

Маятниковая станина

Устройство для болгарки маятникового типа можно легко создать своими руками. Основные элементы конструкции:

1. Опора или станина – часть, от которой отходит вертикальная стойка и куда укладывают заготовку для разрезания. Опорная часть также выполняет главную функцию – удержание всего станка в устойчивом положении.
2. Вертикальная неподвижная стойка, или штатив для УШМ, – этот элемент конструкции является частью маятникового механизма и опорой для подвижной консоли.
3. Подвижная планка или консоль – деталь, к которой непосредственно крепится болгарка.

Опорную часть в основном изготавливают из листового металла. В качестве нее может выступать заводская станина, например от сверлильного станка или любого другого, где имеется плоская платформа. На станине для УШМ обязательно должна присутствовать направляющая, куда упирают трубу во время резки. Направляющая не дает смещаться заготовке во время проведения операции. Кроме этого, для большего удобства можно снабдить опору прижимным механизмом, который будет неподвижно фиксировать трубу к направляющей во время работы УШМ.

Стойка, или штатив, – вертикально идущий вверх элемент. Он может быть изготовлен из профильной или круглой трубы. В верхней части крепится подшипниковый узел для подвижного соединения стойки с маятниковой консолью УШМ. Высота штатива зависит от размеров болгарки и устройства маятника. Тип трубы (ее геометрические параметры и толщину стенок) выбирают в зависимости от мощности и массы электроинструмента.

Маятниковая планка УШМ выполняет две функции. Во-первых, она жестко удерживает болгарку, тем самым не давая смещаться диску в осевом направлении. Во-вторых, с помощью нее совершается подача инструмента в область обработки, то есть УШМ может опускаться в рабочее положение, производить рез и снова возвращаться в исходную позицию. Для управления консолью на ней также предусмотрена специальная ручка.

Конструкция противовеса с амортизатором

Важной частью станины для УШМ является противовес. Этот элемент конструкции выполняет совершенно определенную функцию: он возвращает болгарку в исходное положение, когда операция раскроя металла завершена

Если не предусмотреть противовес, будет очень сложно работать болгаркой

Перед установкой заготовки ее придется поднимать и удерживать на руках. Включать УШМ тоже придется на весу, что небезопасно. Противовесы бывают двух конструкций:

Если не предусмотреть противовес, будет очень сложно работать болгаркой. Перед установкой заготовки ее придется поднимать и удерживать на руках. Включать УШМ тоже придется на весу, что небезопасно. Противовесы бывают двух конструкций:

1. Традиционный тип. Его делают при помощи установки грузика на хвосте консольной планки. Вес груза подбирают таким образом, чтобы в исходном положении болгарка была вверху, но при ее опускании на заготовку не приходилось прикладывать больших усилий.
2. Пружинный механизм в роли противовеса. В этом случае в верхнем положении УШМ удерживает сила упругости пружины. Наиболее подходящая для этих целей – пружина для закрывания дверного полотна.

Амортизатор или упор также является необходимым в конструкции стойки для болгарки. Основная задача такого элемента – не допустить перемещения инструмента при движении вниз ниже определенного уровня. В момент, когда труба полностью перерезана, опускание болгарки должно прекратиться.

Как сделать отрезной станок по шагам с чертежами: 4 довода в пользу реализации проекта

Чтобы не сомневаться в правильности принятого решения изучите следующие факты:

1. без надежного закрепления заготовки вибрируют, увеличивая риск повреждения диска;
2. тяжелым инструментом трудно манипулировать с высокой точностью, соблюдая перпендикулярность разреза;
3. сложности увеличиваются при обработке толстых изделий, при создании большой партии однотипных деталей;
4. при занятости обеих рук существенно повышается вероятность получения травм.

Качественный станок необходим для решения отмеченных задач, улучшения производительности. Его создают по следующему алгоритму:

• уточняют целевое назначение, объем работ;
• изучают чертежи фабричных аналогов и самоделок, выбирают подходящий вариант;
• составляют комплект конструкторской документации со списком необходимых покупок;
• выполняют сборку по утвержденному плану с проверкой работоспособности.

Надежность крепления

Когда у мастера возникает идея создать своими руками стойку под болгарку, он «перерывает» кучу информации на просторах сети интернет, при этом даже не задумывается, что именно для модели его аппарата там нет ничего подходящего, ведь как выше было сказано, каждая болгарка имеет разные размерные параметры. Подойдет только индивидуальный подход к каждому инструменту. На фото можно увидеть несколько выполненных вариантов стойки для болгарки своими руками по чертежам, уже на готовом примере.

Существует несколько вариантов закрепления болгарки, все зависит от того, какая необходима функциональность и потребность в том или ином случае.

Как показано на примерах, крепление такого инструмента, как болгарки, в каждом варианте имеет свою особенность, но при этом установка получается очень надежной. Чаще всего болгарку УШМ вставляют в каркас и при этом надежно закрепляют болтами, чтобы электроинструмент надежно держался и в самый ответственный момент не выскочил из стойки, сделанной своими руками.

Для удобства можно дополнить готовую конструкцию ручкой для управления, для этого приваривают металлическую трубу. С такой ручкой работать станет намного удобнее и комфортнее, можно будет контролировать усилия реза.

Можно оформить все намного проще, с минимальными затратами при этом. Болгарку можно закрепить за защитный кожух, проделать отверстия для болтов и прикрутить к станку, как показано на фото. Этот вариант не просто самый простой, но и достаточно хороший, надежность и удобство будет на достаточно высоком уровне.

Для последнего варианта не потребуется много усилий и больших дополнительных финансовых вложений в изготовление стойки. Итак, потребуется:

• два болта с диаметром 10;
• пара самоконтрящихся гайек;
• две металлические пластины;
• основная труба.

Данный набор материалов достать очень легко, поэтому с этим проблем возникнуть не должно. Станина должна иметь примерные размеры 400 на 300 мм, но опять-таки для болгарки под круги размером 230 мм для надежности и устойчивости стойки размер нужно увеличить. Далее необходимо продумать устройство кронштейна, на котором будет зафиксирована болгарка.

Для его изготовления можно взять металлический уголок и закрепить на станине при помощи болтов или приварить сваркой. К уголку нужно прикрепить трубу, подойдет самая обычная, даже водопроводная. Диаметр и длину подбирают индивидуально, предварительно подготовив свои чертежи.

Непосредственное закрепление электроинструмента, болгарки, происходит путем закрепления за кожух, идущий в комплекте с инструментом, болтами к пластинкам, приваренным к трубе с входными отверстиями. Для комфортной эксплуатации можно дополнительно прикрепить рукоятку. Вот такой самой простой будет изготавливаться самодельная стойка под болгарку siport pentru file.

Отрезной станок маятникового типа

Платформа для станка изготавливается из листовой стали. Для маятникового рычага подойдет профильная труба, к которой строго перпендикулярно приваривается поперечный вал. На этот вал с обоих концов жестко запрессовываются два подшипниковых узла. После этого приваривается маятник.

Схема устройства отрезного станка по металлу маятникового типа

Из стальной полосы изготавливается скоба для крепления корпуса редуктора УШМа. Для крепления просверливаются отверстия по краям и по центру. Для обеспечения жесткой фиксации корпуса к маятнику из стального прутка делается хомут. Металлическая прижимная планка фиксируется болтами. Готовый кронштейн, выполненный в виде буквы «П», крепится на консоль.

Консоль с хомутом и креплением для УШМ приваривается к маятниковому рычагу, одновременно устанавливается защитный кожух. Для автоматического возврата болгарки в исходное положение используется возвратная пружина, которую следует подобрать в соответствии с весом УШМ.

После того, как станок будет собран, его необходимо включить и на холостом ходу проверить, нет ли вибраций, люфта. Затем отрезным кругом максимальной толщины прорезать паз для режущего инструмента. На платформе болтами крепятся упоры для основных направлений запила – 45° и 90°.

Делаем станок по резке металла с применением качественной техники: ТОП 3 производителей УШМ

В этом перечне приведены бренды, техника которых получила высокие оценки рядовых пользователей и профессионалов:

• Bosch. Славится надежностью, хорошей продуманностью мелких элементов конструкции. Существенное ограничение – высокая стоимость даже в базовой комплектации.
• Hitachi изначально стоили дорого. Но в наши дни часть производства перенесена в Китай, что позволило сократить издержки. В некоторых моделях отсутствует автоматическая стабилизация оборотов под нагрузкой.
• Makita — Разумное сочетание цены и качества. Все новые модели высокой мощности оснащены эффективно защитой от перегрузок, что продлевает реальный срок службы.

Особенности использования УШМ в качестве пилы

Не лишним для вашей безопасности будет напомнить о том, что не все виды дисков можно напрямую использовать для болгарки. В первую очередь это касается дисков для пиления древесины, имеющих значительно более низкие показатели оборотов, чем используются почти во всех болгарках.

Исключение составляют специальные диски по дереву, рассчитанные на стандартные обороты угловых шлифмашинок.

Хорошо, если ваш инструмент имеет регулировку оборотов. А если нет, то, прежде чем использовать свою УШМ в качестве торцовочной пилы по дереву, изготовьте несложный регулятор ее оборотов на базе микросхемы КР1182ПМ1, или близкой ей по показателям, по такой схеме.

Использовать простой реостат для этого не стоит. Вместе с уменьшением оборотов, он также пропорционально снизит мощность и крутящий момент инструмента. Да и для самой болгарки использование в таких режимах работы вредно.

Настоятельно рекомендуем обеспечить вашу стойку кнопкой аварийного отключения инструмента, ведь доступ к кнопке отключения после установки болгарки в стойку может быть затруднен. А даже надежно закрепленная в приспособлении УШМ – инструмент достаточно травмоопасный.

Можете ставить такую кнопку в разрез провода ее питания, но лучше разорвать ею подводящую электромагистраль, ведь снятая со стойки болгарка, становится обычным мобильным инструментом со всеми своими преимуществами.
