Как резать фанеру лазером 5 вт

Подскажите по резке фанеры при помощи лазера СО2. – Лазерные технологии

Несколько лет назад пробовали резать фанеру в инертной среде.

Для чего?

Да просто так. Как и авторы этих вопросов, захотелось поэкспериментировать и наконец то получить внятный ответ.

1. Лазерная фанера есть и стоит она дорого. Если ее купить и предложить покупателям в виде поделок, то они 146% откажутся.

2. Водостойкая фанера есть. Но резать ее лазером – более чем глупо, так как получается треш и гуано.

3. Обычная строительная фанера от сорта 1/1 до сорта 3/4 как правило отличается только сучками.

Итого – обычная строительная фанера. Толщина от 3 до 15 мм.

Лазер – мы использовали лазеры СО2, мощность поставили 350 Ватт. (Резали на разных установках, ставили режимы от 50 до 400 ватт)

Газы. Использовали азот и углекислоту. В принципе был еще гелий, но использовать его для продувки – моветон. Еще, конечно, очищенный воздух.

Расход газов. Регулировали в широких пределах.

Что можно сказать?

– Ничего!!!

Пробовали дуть с разным расходом. Ничего не изменись.

Рез стал чуть-чуть светлее. То есть неподготовленный человек разницы бы не заметил.

Просто из наблюдений.

1. Более тонкая фанера при резке – более светлый торец.

2. При недостатке мощности – торец более темный.

3. При недостатке продувки – торец более темный.

Вывод: мы не смогли найти соотношение параметров и материала (доступного, заметьте!), что бы получить мифический белый рез на фанере.

Дальше могу только теоретизировать.

1. На мой взгляд, фанера пропитана воздухом, в том числе – кислородом. Если ее пропитать инертным газом и резать в инертном газе высокого давления, что бы избежать попадания кислорода, то возможно это на что то повлияет.

2. Избыточная мощность лазера не влияет на осветление торца. Много сталкиваемся со штанцформами. Их обычно режут СО2 лазерами 1.0 – 2.5 квт.

Тот же черный рез на фанере 18 мм.

Изменено 15 апреля 2016 пользователем xobinar

Какое оборудование потребуется для организации рабочего места по раскрою дерева

Обратите внимание на то, что максимального качества и производительности позволяет добиться только рабочее место. Полностью укомплектованное всем необходимым

Поскольку, в подавляющем большинстве случаев, сразу приобретается лазерный станок, обратите внимание на наличие и характеристики следующих узлов и элементов:

• мощность лазерной трубки (от 120Вт);
• надежность самого портала.

Обеспечивают передвижение лазерной головки, её двухплоскостное перемещение относительно поверхности заготовки.

Электронный блок управления.

Именно он формирует команды, обеспечивающие автоматизацию процесса передвижения головки лазера относительно поверхности заготовки.

Отвод продуктов, выделяющихся при сгорании материала в зоне реза.

Многие пользователи ошибочно считают наличие подобного оборудования необязательным. Однако в закрытом пространстве помещения, при отсутствии действенной вентиляции, в короткие сроки значительно возрастает концентрация канцерогенов. Это причиняет существенный вред органам дыхания и здоровью оператора в целом.

Запомните. Вытяжка, это обязательный компонент лазерного станка.

Компрессор

Правильно подобранный обдув, скорость и мощность резки позволят сделать вам идеальную кромку. Тут не скажешь точных настроек, всегда все индивидуально, надо подбирать на конкретном примере. Так все параметры зависят друг от друга и на разных станках, материалах, трубках они будут разные

Но основные моменты на которые надо обратить внимание мы обозначили

Полезные рекомендации

При обустройстве своей домашней мастерской станком для лазерной резки фанеры предусмотрите хороший компрессор для стабильного обдува (не менее 1,5-2 атмосфер). Наличие мощного компрессора позволяет получить более чистый торец при резе. А вот для гравировальных работ требуется наоборот, меньший уровень давления воздуха.

Мнение эксперта
Торсунов Павел Максимович

Компрессор особенно необходим при работе с материалом толщиной слоя от 3-4 мм.

Учитывайте мощность лазерной трубки. Чем выше эти показатели, тем толще листы можно разрезать. В среднем на каждые 10 кВт заявленной мощности лазера прорезаются 1 мм фанерного листа. Например, при силе трубки в 50 Вт можно резать листы толщиной в 5 мм. Но учитывайте, что для более продолжительного срока работы трубки, рекомендовано использовать не более 80% мощности. Что означает, что при работе станка с мощностью лазера в 50 кВт можно прорезать до 4 мм толщины материала.

Чтобы избежать обугливания краев, предусматривайте соотношение мощности и скорости на оптимальном уровне.

Учитывайте, что на пласте фанеры встречаются сучки и эти участки не смогут прорезаться полностью при выставленных штатных параметрах.

Большое внимание уделяется и качеству самого обрабатываемого материала:

• чем выше будет качество фанерных листов, тем чище получится итоговая работа, а процесс резки легче и комфортнее;
• при проведении гравировальных работ дополнительно прижимайте листы магнитами (для этих целей лучше использовать металлический стол);
• чтобы снизить нагрузку на устройство, если это допустимо, то крупные листы лучше заранее разрезать на более мелкие заготовки.

Современные станки для лазерной резки фанеры просты и удобны при эксплуатации. Они обеспечивают точную и оперативную работу с минимальным количеством получаемого отхода и быстро окупаются. Все модели имеют доступную для изучения и понимания инструкцию. А знание основных нюансов выбора устройства позволит сделать это безошибочно.

Рейтинг ТОП-6 и обзор лучших моделей стационарных лобзиков: как выбрать оптимальный, преимущества и недостатки, их классификация, советы по правильному подбору пилки
Как выбрать лучший Фуговально-рейсмусовый станок: что это такое, конструкция, классификация, разновидности, обзор 7 популярных моделей, их плюсы и минусы
Как выбрать поворотное стусло с ножовкой: на что обратить внимание перед покупкой, важные характеристики, обзор 5 лучших комплектов, их преимущества и недостатки, особенности конструкции и правила использования
Как выбрать лучший аккумуляторный лобзик: особенности устройства инструмента с АКБ, какие характеристики важны, обзор 7 популярных моделей, их плюсы и минусы

Лазерная резка дерева, фанеры, шпона — Санкт-Петербург | ЦЛТ (Центр Лазерных Технологий)

Отправьте сейчас заявку на лазерную резку фанеры!

Лазерная резка дерева — это технологичный способ обработки дерева, фанеры, шпона и других деревосодержащих материалов.

Лазерная резка фанеры и дерева на оборудовании ЦЛТ – это:

• высокая скорость обработки,
• качественный рез практически без нагара,
• доступная цена.

С помощью лазерной резки фанеры и дерева можно изготовить:

• сувенирную продукцию для последующей гравировки или полноцветной запечатки,
• бейджи, номерки, таблички,
• подарочную упаковку,
• объемные буквы и надписи из фанеры толщиной до 10мм,
• элементы декора и дизайна интерьера и многое другое.

Лазерная резка фанеры и дерева выполняется на нашем производстве как оптом, так и единичными партиями. Лазерная резка позволяет как раскроить материал для последующей обработки, так и выполнить сложноконтурную фигурную резку декоративных изделий, надписей и элементов оформления.

Мы используем самое разнообразное оборудование для лазерной резки, укомплектованное профессиональными координатными столами и современными средствами управления и подготовки программ. Различающиеся по типу, мощности и по техническим характеристикам наши станки позволяют вырезать как крупногабаритные изделия, так и миниатюрные элементы любой сложности и детализации. Резка фанеры и дерева лазером на нашем производстве практически исключает вероятность возникновения нагара и брака, а так же позволяет выполнять резку с минимальным количеством отходов.

Заказать лазерную резку шпона, дерева и фанеры в СПб вы можете по двум адресам:

• Тихорецкий пр., 21
• Боровая ул 32, оф 218

Добро пожаловать!

Цена на лазерную резку фанеры, дерева, шпона

Толщина	до 1,0 мм	до 1,5 мм	до 2,0 мм	до 3,0 мм	до 4,0 мм	до 5,0 мм	до 6,0 мм	до 8,0 мм	до 10,0 мм
Стоимость, руб за м.п. с НДС	18	20	21	25	29	42	45	50	55

Цена на лазерную резку МДФ

Толщина	до 3,0 мм	до 4,0 мм	до 6,0 мм	до 8,0 мм	до 10,0 мм
Стоимость, руб за м.п. с НДС	30	35	50	60	70

Резка заготовок из фанеры	Резка сувениров из дерева	Резка брелков из фанеры	Резка сувениров из фанеры
Фигурная лазерная резка	Лазерная резка фанеры	Резка сувениров из фанеры	Резка упаковки из фанеры
Резка сувениров из фанеры	Резка сувениров из фанеры	Резка сувениров из фанеры	Лазерная резка фанеры
Резка украшений из фанеры	Резка декоративных элементов из фанеры	Инкрустация из дерева	Резка декора из фанеры

Преимущества работы с нами:

Собственное производство	Cкидки от тиража
Изготовление образцов	Сложные решения
Контроль качества	Доставка по России

Лазерная резка дерева, это высокотехнологичное решение для сложноконтурной резки, а так же раскроя традиционных материалов. С помощью лазерного оборудования различной мощности имеющегося на нашем производстве, производится лазерная резка фанеры как для изготовления продукции под дальнейшее нанесение лазерной гравировки или уф-печати, такой как номерки, таблички, бэйджи, циферблаты настенных часов, так и изготовление надписей и топперов, элементов для оформления интерьера, элементов макетов зданий и конструкций. При этом край реза остается чистым, лишенный нагара. Резка букв из фанеры нередко используется для оформления дизайнерам ресторанов, баров, гостиниц и других коммерческих помещений. Лазерная резка шпона позволит изготовить элементы для инкрустации, с точностью и скоростью которые недоступны для ручной обработки. Мы осуществляем резку дерева лазером толщиной до 10мм, с максимальным размером изделия 900х1200мм. С растущей в последнее время в мире тенденцией к экологичному образу жизни, все больше людей отказываются от пластика в пользу изделий из традиционного дерева и фанеры. Резка изделий из фанеры, таких как подставки под горячее, костеры, новогодние игрушки, карандашницы, настольные часы и даже светильники пользуется устойчивым спросом у рекламных агентств и конечных заказчиков. Для компаний и частных лиц, занимающихся мебельным бизнесом с помощью оборудования Центра лазерных технологий доступна резка МДФ как крупными партиями, так и в рамках выполнения нестандартных единичных заказов.

Центральный офис Тел.:+7 (812) 309-89-99 доб. 301, 302Тел.: +7 (812) 951-26-60, +7 (812) 951-26-61 Адрес: Санкт-Петербург, Тихорецкий пр., 21e-mail: zakaz@ltc.ru

Офис «Обводный»Тел.: +7 (812) 309-89-99, доб. 351, 352,Моб: +7 (812) 947-42-15Адрес: Санкт-Петербург, БЦ «Stels», ул. Боровая, д. 32, оф. 218 e-mail: zapros@ltc.ru

Разновидности лазерных станков

Станки лазерного типа отличаются следующими принципами.

Функциональная нагрузка

1. Лазерное оборудование для гравировки выдает не очень мощный световой пучок, которого вполне достаточно для выжигания и создания красивой гравировки. Если длину волны увеличить, то автоматически появляется возможность разрезать, к примеру, лист фанеры.
2. Станки для лазерной фрезеровки позволяют резать древесину, делать пазы и многое другое. Нередко с использованием такого оборудования наносятся узоры гравировки.

Способ управления

1. Оборудование, имеющее ручное управление, является самым простым в эксплуатации и характеризуется небольшой ценой. С помощью такого устройства можно создать уникальные элементы.
2. Автоматические станки стоят гораздо больше, но они отличаются прекрасным качеством обработки любых форм и рисунков. Для этого нужно лишь задать определенную программу, и прибор все сделает самостоятельно.

Габариты и показатели мощности

1. Настольное оборудование малой мощности (до восьмидесяти ватт) является очень компактным. Такое устройство с легкостью поместится даже дома. Этот станок подойдет для изготовления небольших сувениров и резки фанерных листов.
2. Станок, мощность которых варьируется от восьмидесяти до ста девяноста пяти ватт, применяется в мебельной и деревообрабатывающей индустрии. Цена на такое оборудование начинается примерно от ста пятидесяти тысяч российских рублей.
3. Промышленные приборы можно использовать для любых целей. Как правило, они имеют довольно внушительные габариты и предназначены для эксплуатации в крупных деревообрабатывающих цехах.

Также изготовители нередко оснащают свои устройства дополнительными возможностями, что, конечно же, влияет на конечную стоимость.

1. Чиллер — прибор, охлаждающий лазерную трубку. Это приспособление незаменимо при длительной работе лазерного станка для стабилизации температурных показателей. Стоит этот дополнительный «аксессуар» в районе сорока-шестидесяти тысяч рублей.
2. Устройство для обдува резака необходима для уменьшения нагрева района выжигания и/или среза.

Сегодня в продаже можно найти и универсальные устройства, которые позволяют осуществлять обработку самых разных материалов. Однако такие установки характеризуются довольно высокой стоимостью, и покупать их целесообразно лишь для массового производства.

Какая мощность лазера необходима для резки фанеры

Обычно для резки фанеры используются лазерные станки со следующей мощностью излучателя:

• До 50 Вт — для резки листов толщиной до 6 мм;
• 60 — 80 Вт — для резки листов толщиной до 8 мм;
• Более 80 Вт — для резки листов толщиной до 10 мм.

Мощность излучателя всегда указывается в спецификациях устройства, наравне с энергопотреблением аппарата в целом. Например, мощность лазера LaserSolid 640 Lite — 50 Вт, мощность устройства — 450 Вт.

Однако существуют лазерные модули с гораздо меньшей мощностью. Рассмотрим возможности таких элементов.

Лазер 2,1 Вт

Предназначение диодного лазера мощностью 2,1 Вт — резка картона и фанеры толщиной до 1 мм. Чаще модули такой мощности устанавливают в граверы.

Лазер для резки 3,5 Вт

Лазерный модуль для резки фанеры мощностью 3,5 Вт тоже служит преимущественно для нанесения гравировки. В виде исключения его можно использовать для резки фанеры. Но для обработки листа толщиной даже 3 мм потребуется около 20 заходов.

Лазер с короткофокусной линзой 5,6 Вт

Отличий между таким устройством и рассмотренным выше немного. Например, для резки фанеры толщиной 3 мм понадобится 4 захода. Это быстрее, но всё еще очень медленно.

Лазер 8 Вт

8-ваттный лазерный модуль эффективнее справляется с резкой фанерных листов. Аппарат, оснащенный таким излучателем, может разрезать лист толщиной 2 мм за один заход.

Лазер для резки 10 Вт

Увеличенная до 10 Вт мощность обеспечивает потенциал для резки фанеры толщиной 3 мм за один заход. Однако такое оборудование по-прежнему встречается, в основном, в самодельных аппаратах для резки и лазерных граверах.

Лазер 15 Вт

Пятнадцативаттные диодные лазеры можно использовать для резки фанеры толщиной до 10 мм, но для этого придется несколько раз проходить по одной линии. Такие устройства подходят для станков любительского уровня. Благодаря малой мощности, они обладают низким тепловыделением и энергопотреблением. Соответственно, для безаварийной эксплуатации потребуются компактные охлаждающие системы.

Для профессиональной резки фанерных листов мы рекомендуем использовать станки, оснащенные лазерными модулями мощностью от 40 Вт.

Виды лазерных станков по фанере

Станки с числовым программным управлением Отлично справиться с заготовками из любого дерева смогут современные лазерные станки с ЧПУ. Однако, не смотря на свою многофункциональность, каждая модель имеет свои особенности и характеристики.

• Станки напольные Рабочий стол станка может варьироваться от 0,5 метра до 2 метров. Такие станки рассчитаны на установку в специализированном помещении и используются, как правило, на тяжелых производствах. Станки имеют монолитный корпус, который обеспечивает им устойчивость всей конструкции, а также эффективно снижает вибрационный фон, возникающий при эксплуатации. Основным назначением такого оборудования считается резка, гравировка, раскрой дерева.
• Станки настольные Небольшого размера макет, не требующий установки в производственном помещении. Идеально подходят для обработки в домашних условиях или в стенах небольшого офиса. Отличная оптическая система позволяет справляться с высококачественной резкой и декорированием заготовок.
• Компактные станки Своими руками при помощи маркера можно нанести декоративные элементы на различную объемную продукцию (ручки, брелоки, украшения, любой макет и т.д.), при этом каждая деталь будет четко просматриваться, а рисунок будет отличаться долговечностью. Такая особенность достигается за счет особенной конструкции маркера с высокотехнологичной оптической системой.

Принцип работы станка

Лазерный станок для резки фанеры состоит из следующих элементов:

1. Координатный стол. Эта установка обеспечивает точное перемещение рабочих механизмов с ЧПУ по заданной траектории. Передвижение деталей устройства осуществляется при помощи направляющих линий, зубчатых ремней и винтовых пар. Данный процесс регулируется при помощи контроллера.
2. Летающие оптические приспособления. Они представляют собой комплекс зеркал, покрытых специальным химическим раствором для уменьшения рассеивания энергии луча. Они оборудованы линзами, предназначенными для фокусировки лазера в пятно с диаметром до 0,2 мм.
3. Лазерная отпаянная лампа. Эта деталь выполняется из стекла и используется в роли излучателя. Она образует луч, отражаемый летающей оптикой и фокусируемый линзой. В результате функционирования отпаянной лампы осуществляется процедура жжения поверхности фанеры.

Также на аппараты для лазерной резки в качестве вспомогательных устройств устанавливаются следующие системы охлаждения:

1. Чиллер CW3000. Является одной из бюджетных систем охлаждения. Это приспособление состоит из радиатора, трубок и вентилятора. Емкость Чиллер CW3000 составляет 9 л. Данный прибор имеет низкую эффективность. Из-за быстрого нагрева устройства радиаторы и вентиляторы не успевают понизить температуру станка.
2. Помпы. Эти приспособления для охлаждения состоят из насоса, перекачивающего воду при помощи газораспределительного механизма. Емкость помп составляет 35 л. В этом случае жидкость не успевает нагреваться. Для эффективной работы данной системы охлаждения необходимо устанавливать оборудование в помещениях с температурой не выше 22 °C.
3. Чиллер CW5000. Является одной из самых дорогих систем охлаждения. Он состоит из камеры, радиатора и массивных трубок. Чиллер CW5000 позволяет охлаждать станки при высоких температурах и любых условиях эксплуатации лазерных аппаратов.

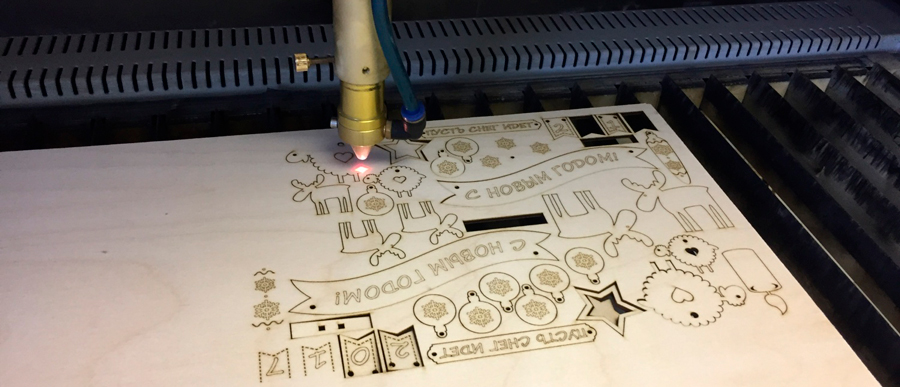

Станок обрабатывает поверхность фанеры при помощи лазера, представляющего собой пучок света высокой мощности. При взаимодействии с лучом заготовка нагревается. В результате термической обработки происходит выгорание волокна материала. Этот способ резки является бесконтактным, потому что рабочие механизмы не соприкасаются с поверхностью дерева. После выгорания формируется рез. Он разделяет фанерное изделие на фрагменты в соответствии с заданной конфигурацией.

Возможность изготовления своими руками

Чтобы самостоятельно сделать простейший прибор для лазерной резки, можно воспользоваться подручными средствами, которые найдутся в хозяйстве любого запасливого мастера. При сборке такого устройства допускается использовать старые детали от ещё исправных аппаратов, таких, например, как лазерная указка, линза и дисковод с работающим приводом.

Помимо этого, перед сборкой лазерного станка следует запастись электрическим паяльником и несложным набором слесарного инструмента. Основным функциональным элементом самодельного лазерного резака является головка дисковода с опцией записи.

Используемый лазерный излучатель от дисковода при сборке можно разместить на его «родной» каретке, которая свободно перемещается в обоих направлениях. Для её демонтажа потребуется освободить корпус каретки от множества крепежных деталей и разъемных приспособлений.

При самостоятельном изготовлении лазерного режущего станка для дома приходится сталкиваться с определёнными техническими трудностями. Для их устранения можно будет воспользоваться советами профессионалов, имеющих богатый опыт изготовления электронных приборов на основе старых деталей.

Резка фанеры лазером – Работа с деревом (Береста, Картон, Бумага)

Основная проблема лазера – сидит в метре от него.

Это аксиома.

Здесь много что обсуждалось, как то: резка толстых материалов, резка фанеры.

Специально для тех кто не умеет читать и не умеет пользоваться поиском:

1. Фанера, это слои шпона, соединенные клеем. Хорошо режется обычная строительная фанера. Плохо режется или совсем не режется специальная фанера: влагостойкая, корабельная и пр. Потому что в обычной фанере клей простой и не проходит в волокна шпона. Во влагостойкой фанере используют клей, который проходит в волокна, полимеризует их, и получается фактически пластик, армированный шпоном.

Это так, теория. Что на практике: разные фанеры, разных производителей могут иметь разный клей, разный шпон и по разному резаться.

2. Для резки тонких материалов 1-2 мм, точка фокусировки может находится на поверхности материала. А вот для толстых материалов лучше, когда точка фокусировки (середина перетяжки) находится внутри материала. Эмпирически, лучшая величина – это заглубление на 1/3 толщины.

3. Величина толщины материала, фокусное расстояние линзы, диаметр луча, мощность луча – величины связанные между собой. Для вас 6 – 10 мм, толстый материал.

4. Это происходит от недостатка мощности, вы уменьшаете скорость но мощности все равно не хватает на прорез, поэтому происходит подгар и непрорез. Подозреваю, что в этом месте есть дым.

5. Сначала 7 раз отмеряют, потом 1 раз режут. Со времен сказок, актуальность не уменьшилась.

Сообщение отредактировал Menu/Exit: 25 Август 2014 – 13:10

Возможности станков лазерной нарезки

С помощью лазерного станка можно выполнять следующие операции:

1. Выпиливание из фанеры различных заготовок, моделей и трафаретов произвольной формы.
2. Выжигание простых рисунков на поверхности дерева.
3. Создание фасок, щелей, углублений, щелей, пазов и иных отверстий.
4. Резка трехмерных изделий из фанеры.

Благодаря мощному излучателю, этот аппарат может использоваться для обработки древесины, имеющий высокую твердость. Прибор имеет закрытый корпус с прозрачной крышкой и вентиляцией, что позволяет ему выжигать детали без обугливания края реза. Количество функций станка определяется его стоимостью, размерами и качеством комплектующих.
