Как разобрать аккумулятор шуруповерта Makita

Разбираем аккумулятор лопаткой или канцелярским ножом

Для тех, кто не привык работать киянкой и хочет, чтобы процесс разборки аккумулятора выглядел более тихим и щадящим, можно предложить воспользоваться небольшой металлической лопаткой или канцелярским ножом. Главное, чтобы они не имели острых краев, как крупная отвертка, которая легко может повредить пластмассу.

Вначале следует полностью пройтись ножичком по периметру всего блока, чтобы ослабить шов, и только после этого маленькой отверткой можно начать «подковыривать» гибкий пластик. Метод ничуть не менее кропотливый, чем первый, и, если человек недостаточно опытен, могут остаться повреждения на пластмассовом корпусе

Однако если работать максимально осторожно, есть возможность обойтись без «потерь» и в этом случае

https://youtube.com/watch?v=qbLx1w-b7Ac

Шуруповерт «Макита»

Описание, общая информация

производит различные электроинструменты, среди которых есть и шуруповерты. Свою историю компания начала с начала XX века, и по сей день она продолжает радовать потребителей своими товарами высокого качества. Давайте рассмотрим общие черты и характеристики моделей этой фирмы.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для различных моделей составляет около 2300 об/мин, что является неплохим показателем, по сравнению с остальными марками. Вес большинства моделей инструментов лежит в пределах 1,5 кг. Его маленькая масса говорит о том, что таким инструментом будет комфортно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Отдельно стоит выделить вид рукоятки для удержания на весу этих инструментов. Как правило, они изготавливаются обрезиненными, и поэтому их удобно держать в кисти, соответственно, рабочий процесс проходит намного легче.

Недостатком этих шуруповертов является сильная вибрация ручки при работе, а также их недолговечные аккумуляторы

Кроме того, цена на продукцию этой фирмы является довольно высокой, что немаловажно для отечественного потребителя

Рассмотрим устройство шуруповерта на конкретной модели 6271D. Схему этой модели представляем на рисунке ниже.

Схема 1

На схеме представлены:

1. Рычаг переключения
2. Узел корпуса
3. Фирменная табличка
4. Винт
5. Пружина
6. Рычаг переключения реверса
7. Кнопка пуска
8. Контактная клемма
9. Винт
10. Быстрозажимной патрон
11. Редуктор в сборе
12. Электродвигатель
13. Винт
14. Узел корпуса
15. Зарядный узел
16. Аккумулятор

Современный шуруповерт является высокотехнологичным устройством. Важные элементы конструкции:

• Съемный аккумулятор
• Обрезиненная рукоятка ручки
• Мощный электродвигатель
• Металлический планетарный редуктор
• Кнопка плавного пуска
• Кнопка переключения реверса
• Регулятор крутящего момента

Это основные составляющие конструкции шуруповерта, которые входят в базовую комплектацию любой модели шуруповерта.

Разборка шуруповерта «Макита»

Для разборки шуруповерта вам потребуется крестовая отвертка и немного личного времени. Чтобы разобрать шуруповерт полностью, вам необходимо:

• открутить винты крепления корпуса;
• снять составной механизм кнопки пуска;
• снять электродвигатель вместе с редуктором;
• отсоединить редуктор от двигателя, раскрутив скрепляющие их болты.

Для разборки аккумулятора шуруповерта вам необходимо раскрутить болты, соединяющие корпус, или разделить соединения корпуса на клеевой основе при помощи паяльника. Внутри аккумулятора находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. В случае ремонта аккумулятора требуется их замена на новые.

Патрон меняется с помощью отвертки и шестигранного ключа. Сначала отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Затем вставляется шестигранник, включается кнопка реверса, зажимается, и потом патрон легко поддается.

Методы реанимации в зависимости от технологии

Срок службы аккумуляторов у шуруповертов невелик, примерно 3-5 лет. После окончания заложенного периода, батарея очень быстро начинает разряжаться.

Такой инструмент становится очень не надежным, он может подвести в любой момент. В этом случае остается только попробовать восстановить аккумулятор.

В разборе

Как восстановить емкость li-ion аккумулятора шуруповерт

Вернуть начальные параметры старому литий-ионному аккумулятору нельзя, можно просто заменить отмершие ячейки на новые.

Алгоритм действий для восстановления li-ion аккумулятора:

1. Сначала нужно полностью зарядить батарею.
2. Потом разобрать корпус и изъять все банки, сохраняя соединение между ними.
3. Замерить мультиметром напряжение на каждой из них, при этом нормальным считаются показатели на литий-ионных блоках 3,6-3,8 вольта. Если они меньше, то нужно их пометить.
4. Разбираем всю конструкцию. Умершие элементы утилизируем, вместо них устанавливаем новые (они тоже должны быть заряженными).
5. После чего собираем все блоки в единое целое.

Как восстановить емкость Ni-Mh аккумулятора шуруповерта

Чтобы никель-металлогидридные аккумуляторы дольше служили, их нужно регулярно восстанавливать, для чего необходимы умные зарядные устройства. Ni-Mh батареи очень восприимчивы к зарядке и разрядке, а поскольку у них сохраняется «эффект памяти» из-за неправильно проведенного цикла, они могут потерять значительную часть емкости.

Чтобы избежать такого дефекта, рекомендуется периодически восстанавливать батареи. Для чего за счет подключения лампочки производится разряд до 0,8-1 вольта, а потом полная процедура зарядки. Специалисты советуют делать такие циклы не реже одного раза в месяц.

Как восстановить емкость Ni-Cd аккумулятора шуруповерта

Способ восстановления никель-кадмиевых батарей, в сущности, очень простой: их подвергают воздействию током, превышающим номинальный в несколько раз. Причем для этого понадобится лишь автомобильный аккумулятор, прибор для замера напряжения, провода и зажимы.

В этом случае применяется следующая методика:

• соединить «минус» у трех элементов восстанавливаемой АКБ проводом воедино;
• к одному из «плюсов любого аккумулятора (донора или восстанавливаемого) подсоединяется посредством зажима провод;
• затем вторым концом провода кратковременно нужно прикоснуться плюсовой клеммы другой батареи (делать 2-3 прикосновения в течение секунды). Длительность процедуры составляет 3-5 сек., главное при этом, не дать привариться проводу в месте касания.

Еще лучше эту методику проводить на отдельных элементах никель─кадмиевой батареи. В таком случае процесс восстановления будет эффективнее, к тому же аккумулятор для донора можно применять меньшей емкости (достаточно будет мотоциклетного).

Этот способ опробован на изделиях рулонного вида, но в принципе подходит для любых ni-cd аккумуляторов.

Быстрозажимной патрон «Макита»

Такой патрон применяется для зажима биты с цилиндрическим хвостовиком. Этот патрон отличает легкость установки. Он устанавливается буквально одним движением руки. Применяется для сверл диаметром от одного до десяти миллиметров. Это подвижный элемент конструкции в инструменте, поэтому он часто ломается. Чтобы его разобрать, вам необходимо прочитать советы, описанные в начале статьи, по разборке патрона при помощи шестигранного ключа и крестовой отвертки. Цена этого изделия составляет около 20 у. е.

Материал данной статьи получился объемным. Здесь мы описали все возможные проблемы, возникающие при эксплуатации шуруповертов , рассказали, как их устранить своими силами, отдельно поговорили о разных конструктивных элементах, составляющих основу любого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Надеемся, что информация будет вам полезной.

Как разобрать аккумуляторную батарею + (Видео)

1. Отсоединить шурупы на дне коробки.
2. Открыть коробку.
3. Проверить и отбраковать составляющие.
4. Осуществить замену и обратно собрать.

Крепежные винтики на нижней стороне могут варьировать в количестве, начиная от четырех до шести. Зачастую откручиваются крестообразной отверткой. Винты бывают различной длины. Это необходимо учесть, чтобы в ходе сборки не спутать их между собой. На некоторых модификациях можно встретить неразборный корпус. Тогда изучите всю поверхность и найдите специальную полосу, по которой проходит заводское склеивание. Далее надо взять крепкий ножик и ввести его в паз, слегка пошатывая в стороны. Если корпус переломился на верхнюю и нижнюю часть – вскрытие прошло успешно. Не проблема, если это случится мимо паза. Все расхождения можно склеить хорошим суперклеем. Верхняя часть корпуса вмещает в себе несколько частей для аккума. На каждом из таких компонентов измеряется напряжение, которое непременно должно быть в диапазоне оптимального уровня. Если отличие свыше 10%, такой аккумулятор нуждается в замене.

Каждый производитель стремится создать инструмент, который будет максимально удобным в рабочем процессе, создавая обширный ассортимент моделей – от шуруповертов базового уровня до профессиональных образцов.

Шуруповерты Хитачи ставят в приоритет отменное качество сборки, а также практичность своих инструментов. Модельная коллекция аккумуляторных шуруповертов от компании Bosch практически ни чем не отличается, от собратьев, которые имеют шнур для подключения к 220 В. Оборудованные переключателями режимов, а также кнопкой выключения и опцией акселератора, шуруповерты бош – отличное решение для дома и для профессионального использования. Кроме того, отлично зарекомендовали себя такие марки как Интерскол, Макита, Cmi, Зубр.

Как разобрать шуруповерт Makita

Для того, чтобы разобрать шуруповерт Макита, необходимо прежде всего отсоединить аккумулятор. Затем в корпусе инструмента откручиваются все винты, которые удерживают две половинки вместе. После этого корпус снимается, а перед мастером открываются все внешние компоненты: двигатель, редуктор и переключатель. Также стоит отметить, что в таких моделях часто устанавливаются специальные пластинки, отвечающие за переключение режимов. При не самой внимательной разборке небольшую пластинку можно попросту не заметить. После разборки можно незамедлительно приступить к ремонту соответствующей части.

Разборка шуруповерта «Макита»

Для разборки шуруповерта для вас будет нужно крестовая отвертка и малость личного времени. Чтоб разобрать шуруповерт стопроцентно, требуется:

• открутить винты крепления корпуса;
• снять составной механизм кнопки запуска;
• снять электродвигатель вкупе с редуктором;
• отсоединить редуктор от мотора, раскрутив скрепляющие их болты.

Для разборки аккума шуруповерта нужно раскрутить болты, соединяющие корпус, по другому поделить соединения корпуса на клеевой базе с помощью паяльничка. Снутри аккума находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. Если проход ремонта аккума требуется их смена на новые.

Как отремонтировать шуруповерт Makita

Одной из самых частых проблем шуруповерта Makita является проблемы с работой первой скорости. При этом на второй скорости все функционирует прекрасно. Данная проблема связана с неисправностью редуктора инструмента, который не дает эффективно пользоваться первой скоростью. Рассмотрим, как избавиться от этой проблемы и отремонтировать шуруповерт.

Разборка редуктора

Первым делом необходимо разобрать сам инструмент и отделить редуктор

Теперь важно убрать все лишние на данном этапе детали. Для этого достаточно просто высыпать все шестеренки из редуктора. Стоит отметить, что если нет информации о точном местоположении каждой детали, лучше разбирать его последовательно и аккуратно

Стоит отметить, что если нет информации о точном местоположении каждой детали, лучше разбирать его последовательно и аккуратно.

Записывать и отмечать расположение шестеренок. Это необходимо для качественной сборки редуктора после проведения ремонтных работ. Также можно воспользоваться обучающими видео или статьями.

Вкручивание болтов вместо зубьев

После того, как все шестеренки будут удалены из редуктора, глазу откроется внутренняя часть устройства. Учитывая специфику проблемы, скорее всего мастер увидит, что все пластиковые зубья на внутренней части оказались сточенными. Это происходит при длительной эксплуатации устройства, или же при грубом нарушении правил использования. Пластиковые зубья достаточно мягкие, так что под воздействием температур и постоянной механической нагрузки они попросту стачиваются. Это приводит к тому, что главной шестерне не за что зацепиться и она начинает прокручиваться.

Для починки и восстановления работоспособности необходимо восстановить зубья. При этом нет необходимости восстанавливать все зубья, а достаточно установить два железных.

Для осуществления желаемого понадобится сверло, маленькие болтики и бормашинка. Желательно использовать бормашинку с алмазным напылением, так как она позволит эффективно сточить лишнюю часть болта за относительно короткое время.

Порядок выполнения работ:

1. На месте расположения пластикового зуба просверливается отверстие в боковой стенке редуктора. Необходимо использовать сверло чуть меньшего диаметра, чем диаметр болта. Так можно будет вкрутить его с усилием и обеспечить надежное закрепление.
2. Нужно просверлить два отверстия по диагонали, чтобы обеспечить надежное удержание редуктора и стабильную работу инструмента. Таким образом, нагрузка будет распределена по двум зубьям.
3. Во время сверления желательно направлять сверло немного вниз, чтобы потом болт не торчал кверху. Иначе придется гораздо дольше обрабатывать его бормашинкой.
4. Теперь необходимо с усилием вкрутить болты в полученные отверстия.

После проведения всех этих манипуляций заготовки зубьев будут готовы. Теперь необходимо должным образом обработать их и придать соответствующую форму. Это делается при помощи бормашинки.

Использование бормашинки

Бормашинкой болты обрабатываются с боков и, в случае необходимости, укорачиваются по длине. Необходимо придать болтам форму настоящего зуба и предусмотреть установку венца без помех.

Важно! Не рекомендуется во время работы бормашинкой перегревать болт. Иначе он может сильно нагреться и расплавить окружающий пластик. Корпус редуктора деформируется, что приведет к более серьезным проблемам

Так что во время работы нужно делать перерывы. Чтобы дать болту остыть

Корпус редуктора деформируется, что приведет к более серьезным проблемам. Так что во время работы нужно делать перерывы. Чтобы дать болту остыть.

Как только зубья будут готовы, венец редуктора можно вставлять обратно. Если все сделано правильно, то он вставится без каких-либо помех. Двух зубьев обычно хватает для восстановления работоспособности редуктора, так что вкручивание большего количества болтов не логично.

Ток разряда АКБ шуруповёрта

Надо ещё отслеживать такой параметр, как силу тока, которую батарея может отдавать. Называется этот параметр скорость разряда или разрядный ток. Иногда (при хороших параметрах) указывается в амперах, иногда обозначается буквой «С» с цифрой за ней. Чтобы перевести маркировку в ампер/часы, цифру умножаем на ампераж батареи и получаем максимальный ток разряда батареи.

Например, у аккумуляторных батарей на 1500 мАч с С 3, максимальный ток разряда 3 * 1,5 А = 4,5 А, у батарей с С 12 будет 1,5 А * 12 = 18 А. Если запас батарей 3200 мАч, то умножать надо на 3,2 А, то есть при тех же С 3 и С12  имеем 9,6 А и 38,4 А соответственно. Принцип расчёта понятен.

Пример описания аккумуляторных батарей с одного из сайтов

На что влияет ток разряда батареи? На то, какую мощность сможет развивать ваш инструмент. Если максимальный потребляемый ток у шуруповёрта, например, 15 А, а батарея может отдать всего 5 А, то достигнуть заявленной мощности ваш инструмент просто не сможет. Так что выбирайте аккумуляторные банки с током разряда не меньше максимального потребления тока вашего шуруповёрта.

Количество циклов заряда/разряда

Ещё один из неосновных параметров, на который стоит обратить внимание — количеств зарядов и разрядов. Он указывается в циклах. Отображает «срок жизни» батареи и указывает, сколько раз банка может заряжаться/разряжаться без изменения свойств

Отображает «срок жизни» батареи и указывает, сколько раз банка может заряжаться/разряжаться без изменения свойств.

Литий-ионные более компактные

Понятное дело, чем больше циклов, тем лучше. Но чем больше циклов, тем дороже. В общем, в очередной раз придётся искать компромисс.

С пластинами или без

Если вы уже разобрали свою батарею, значит, видели, что банки соединяются друг с другом контактными пластинами. При разборке батареи пластины не перекусывайте, а старайтесь, чтобы они остались целыми. Их можно зачистить и повторно использовать.

Иногда можно найти аккумуляторы с уже припаянными пластинами. Тогда можно не мучиться с аккуратной разборкой. Всё бы хорошо, но если это АлиЭкспресс, то качество самих пластин и их пайки редко бывает нормальным. Часто батареи не держат заряд или плохо заряжаются именно из-за низкого качества пластин и самих батарей.

Пластины можно припаять самому

Можно попытаться припаять пластины самостоятельно. Но учитывайте, что при перегреве банки выходят из строя. Паять надо быстро, используя мощный паяльник ватт 100 и хороший припой и флюс. Предварительно зачистите контактную площадку и место пайки на пластине, обработайте флюсом, затем быстро запаяйте.

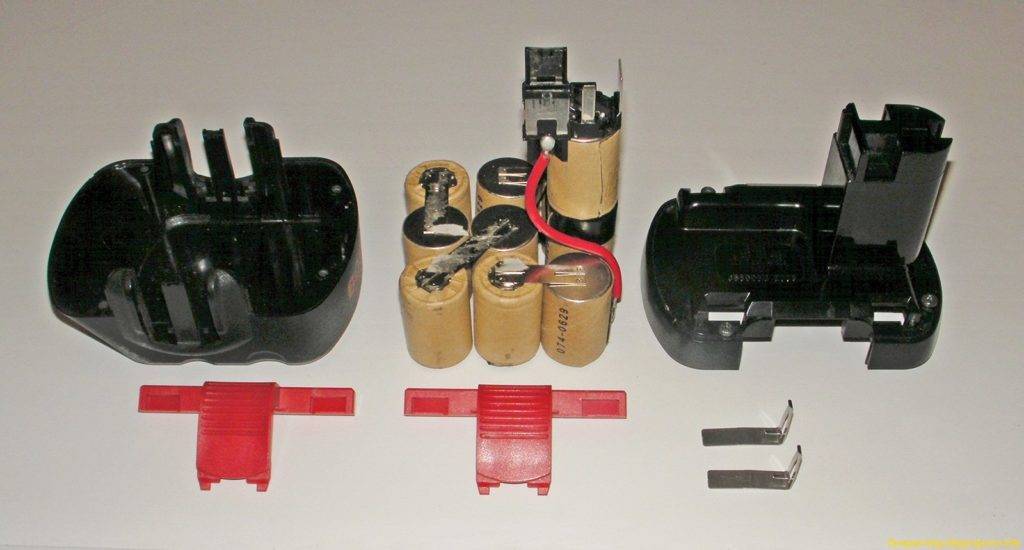

Как разобрать аккумулятор шуруповерта

Вообще, аккумуляторные батареи многих электроинструментов построены одинаково. Отличается вольтаж и токи зарядки, а само устройство аналогично. В разъёмный пластиковый корпус упакованы аккумуляторные банки. Корпус скрепляется несколькими шурупами, дополнительная фиксация — пластиковыми защёлками.

После того как выкрутили шурпы (могут потребоваться специальные формы отвёрток) аккумулятор сразу не разваливается. Он держится как раз на защёлках. Внимательно осматриваем его, определяя их расположение. Нашли защёлки, придавили слегка пластик в том месте, потянули вторую часть на себя. Никаких сверх усилий, защёлки пластиковые, хрупкие.

Как восстановить аккумулятор шуруповерта: что в корпусе

Некоторые корпуса шуруповёртов типа «неразъёмные», они соединены силиконом или склеенные. Его аккуратно вынимаем, после чего повторяем манипуляции с разъединением корпуса. Восстановленную батарею можно снова склеить или использовать изоленту.

Перепаковка аккумуляторов шуруповерта

Если один или несколько (или все) элементов восстановить не удастся, придется прибегнуть к перепаковке АКБ. Эта процедура представляет собой замену неисправных банок. В некоторых случаях рационально полностью собрать батарею из элементов другого типа.

При частичной замене все виды аккумуляторов боятся перегрева, который может возникнуть во время пайки (особенно, неумелой). Но для Li-Ion элементов перегрев может оказаться критичным – внутри корпусов, кроме химических реагентов, находятся предохранительные устройства (клапан для стравливания излишнего давления и т.д.), выполненные большей частью, из пластика. Если под действием повышенной температуры произойдет их повреждение, дальнейшая эксплуатация будет опасной. Поэтому для замены надо брать аккумуляторы с уже установленными соединительными шинками.

Li-Ion аккумулятор с соединительными шинками.

Еще лучше приобрести готовые сборки АКБ. В этом случае процесс пайки полностью исключен.

Готовая сборка аккумуляторов 18650.

Полная или частичная замена элементов питания

Отбракованные элементы надо удалить из батареи, перерезав соединительные шинки. Вместо них надо приобрести новые банки. Если замена частичная, то покупаются элементы того же типа и той же емкости, в противном случае возникнут проблемы с зарядкой – вновь установленные элементы всегда будут либо недозаряженными, либо перезаряженными по сравнению с остальными банками.

В случае полной замены можно модернизировать АКБ – установить элементы другого типа или повышенной емкости (из-за совершенствования технологий может оказаться так, что это не приведет к увеличению габаритов). Если принято решение об установке банок другого типа, рациональнее применить литий-ионные аккумуляторы.

Переделка под литий-ионные источники питания

Если принято решение о полной замене АКБ, рационально рассмотреть вариант применения литий-ионных аккумуляторов вместо устаревших NiCd или NiMH. Батарею можно составить из широко распространенных Li-Ion элементов типоразмера 18650. Они выполняются в виде цилиндров высотой 65 мм и диаметром 18 мм (банки, оснащенные платой защиты, имеют несколько большую длину). Это решение оптимально для шуруповертов, которые часто используются и работают в условиях положительных температур.

Номинальное напряжение одного литиевого элемента – 3,7 вольт. Количество банок в батарее определяется рабочим напряжением шуруповерта. Так, для 12-вольтового инструмента потребуется 3 литий-ионных аккумулятора. Если взять большее количество банок, то увеличится напряжение. Это приведет к повышению крутящего момента и к снижению ресурса электромеханической части.

Можно попробовать установить элементы в штатный корпус АКБ, предварительно удалив старые аккумуляторы и лишние элементы крепления.

Удаление элементов крепления из корпуса штатной батареи с помощью фрезы.

Если это невозможно – можно сделать новый корпус. Обязательна установка платы балансира – она не даст отдельным ячейкам перезарядиться. При подборе корпуса надо предусмотреть место для этого устройства.

Плата балансировки на 4 ячейки.

Чтобы полностью использовать возможности электроинструмента, надо составить батарею из высокотоковых литий-ионных аккумуляторов, способных отдавать ток не менее 10 А. У обычных ячеек защита от сверхтока срабатывает уже при 5..6 А. Это позволяет эксплуатировать шуруповерт лишь при средних нагрузках.

Пошаговая инструкция по переделке в отдельной статье: Как перевести шуруповерт на литиевые аккумуляторы

Для закрепления информации рекомендуем ознакомится с методами из видео.

Следует понимать, что даже если батарею удалось оживить, ее ресурс будет ограниченным и проработает она недолго. Поэтому восстановление неисправных аккумуляторов шуруповерта надо считать временной мерой (кроме случая полной замены банок АКБ), и после даже удачной процедуры лучше приобрести новую батарею.

Полная замена и стирание «памяти» батарей

Есть маленький секрет продления срока службы новых источников питания. Для этого надо снять заводские настройки с банок, которые устанавливаются несколькими циклами заряд/разряд. Проводить операцию по продлению долговечности следует только на новых элементах, а в дальнейшем их правильно заряжать.

Новую аккумуляторную банку разряжают до напряжения в 1 В

Важно следить за данным параметром, так как ниже одного вольта батарейка может прийти в негодность, после чего её восстановление будет невозможным. Для разряда лучше всего воспользоваться регулируемой нагрузкой, на которой выставить ток 1 А

Диагностика и виды неисправности

Неисправности АКБ сводятся, в основном, к следующим случаям:

• потеря емкости;
• невозможность зарядки до номинального напряжения;
• сниженная токоотдача под нагрузкой.

Чтобы продиагностировать батарею в домашних условиях, можно приобрести специальное устройство, но в большинстве случаев достаточно мультиметра и нагрузки. В ее качестве могут выступать:

• сам шуруповерт;
• лампочки накаливания на 12 вольт;
• эквивалент нагрузки в виде резистора или батареи резисторов.

Первый случай неудобен, так как заставить работать шуруповерт длительное время под постоянной нагрузкой сложно. Да и замеры тока и напряжения делать непросто. Удобно использовать лампочки накаливания потребной мощности, но они пригодны не для всех случаев – сопротивление нити зависит от нагрева, то есть, от тока. Лучше всего применить набор сопротивлений (из таблицы см. ниже), имитирующий различные режимы работы электроинструмента.

Режим работы	Ток, А	Сопротивление эквивалента для напряжения питания
12 В	14 В	18 В
Холостой ход	1..2	6..12 Ом	7..14 Ом	9..18 Ом
Средняя нагрузка	4..6	2..3 Ом	2,3..3,5 Ом	3..4,5 Ом
Полная нагрузка	10..12	1..1,2 Ом	1,15..1,4 Ом	1,5..1,8 Ом

Нужное сопротивление можно получить параллельным соединением резисторов так, чтобы суммарная мощность была не менее вычисленной для конкретного режима по формуле P=U*I. Так, для режима холостого хода 12-вольтового инструмента потребуется эквивалент мощностью 12 ватт. Такой резистор можно составить из двух параллельных десятиваттных резисторов сопротивлением 12..15 Ом каждый. Для эквивалента, имитирующего полную нагрузку шуруповерта на 18 вольт, потребуется батарея мощностью 18*10=180 Ватт. Для этого потребуется 18 десятиваттников по 27 Ом.

Резисторы 27 Ом мощностью 10 ватт.

В первую очередь батарею надо попытаться зарядить от штатной зарядки. Если за разумное время напряжение не достигло номинала, значит в этой АКБ есть одна или несколько неисправных ячеек.

Если получить номинал удалось, можно перейти к проверке на фактическую емкость. Для этого надо нагрузить полностью заряженную АКБ на известное сопротивление (лампочки использовать нежелательно, результат будет недостоверным) и контролировать напряжение и время разряда. Как только напряжение достигло нижнего предела, процедуру следует прекратить и остановить таймер.

Тип аккумулятора	Номинальное напряжение, В	Нижний предел, В
Никель-кадмиевый	1,2	1,0
Никель-металлогидратный	1,2	1,1
Литий-ионный	3,7	2,7

Фактическая емкость рассчитывается исходя из тока разряда по формуле С=I*t, где:

• I – ток разряда, в миллиамперах;
• t – время в часах.

Если ток не контролировался амперметром, надо его вычислить, разделив среднее напряжение (между номиналом и нижним уровнем) на нагрузочное сопротивление.

На токоотдачу АКБ проверяется при самом большом токе нагрузки. Элемент должен выдавать этот ток, а напряжение не должно проседать до низких значений.

Какие дополнительные методы восстановления аккумуляторов для шуруповертов существуют? + (Видео)

Сразу стоит отметить, что возможности восстановления работоспособности подвержены не все батарейки. В частности, с наилучшим успехом можно реанимировать «банки» с типовым знаком отличия ni cd. Такими аккумуляторами сейчас укомплектованы большинство типичных моделей шуруповертов. Конечно, на рынке инструментов можно встретить шуруповерты марки макита или hitachi или bosch, элемент питания которых построен на литиевое основе, но этих моделей еще не так много.

В общем, если говорить об исправности аккумуляторного блока и методах его восстановления, в любом случае, нужно уделить внимание не только самим батарейкам внутри корпуса, но и убедиться в исправности зарядного устройства. Вполне вероятно, что функционал блока питания утратил способность обеспечивать при зарядке требуемый ток

Многие мастера, сталкиваясь на практике с ремонтом никель кадмиевых питающих элементов, восстанавливают их при помощи добавления электролита

Аккумулятор в процессе работы начинает утрачивать электролит, поскольку он испаряется

Многие мастера, сталкиваясь на практике с ремонтом никель кадмиевых питающих элементов, восстанавливают их при помощи добавления электролита. Аккумулятор в процессе работы начинает утрачивать электролит, поскольку он испаряется.

Исправить ситуацию помогает физическое воздействие на аккумуляторную «банку» при помощи дрели. В теле батарейки необходимо проделать небольшое отверстие (диаметр 0,8-1мм). Вооружившись медицинским шприцом с иголкой, внутрь батарейки следует впрыснуть пару капель дистиллированной воды. Затем отверстие надежно заливается эпоксидной смолой. Данный цикл мероприятий позволит продлить работу питающего элемента еще на несколько операций заряда/разряда.

Конечно, наиболее простым и очевидным способом реанимации аккумуляторного блока для шуруповерта является физическая замена неисправного блока на работоспособный. Здесь даже помощь специалиста может оказаться неуместной, поскольку операцию сможет с легкостью проделать даже тот человек, который хотя бы раз пользовался паяльником и держал в руках отвертку. Здесь главное проявить немного сноровки, чтобы не допустить перегрева банок в момент их впаивания/выпаивания.

Конечно, способов реанимации аккумуляторных батарей существует довольно много, но не каждый из них доступен простому пользователю. Если продлить жизнь своему шуруповерту со штатным аккумулятором вы самостоятельно не в силах, то обратитесь за помощью к квалифицированным специалистам. Они произведут безошибочную диагностику и «придумают», как восстановить аккумулятор инструмента при минимальных трудозатратах.

Замена

Если починить составные компоненты питания в АКБ не представляется возможным, то их надо заменить. Сделать это тоже можно своими руками. В этом нет ничего сложного

Главное – действовать аккуратно, осторожно и по инструкции. Старайтесь ничего не повредить в процессе

Конечно, можно купить новую батарейку и установить ее в шуруповерт (их характеризует взаимозаменяемость)

Можно провести замену поврежденной банки в самом АКБ

Конечно, можно купить новую батарейку и установить ее в шуруповерт (их характеризует взаимозаменяемость). Можно провести замену поврежденной банки в самом АКБ.

• Сперва уберите из цепочки устройства элемент питания, который перестал правильно функционировать. Если учесть тот факт, что они соединяются друг с другом специальными пластинками, встроенными при помощи точечной сварки, то лучше для этого пускать в ход бокорезы. Не забывайте оставлять в процессе хвостовик нормальной длины (не слишком короткий) на нормально функционирующей баночке, чтобы возможно было прикрепить его к новой детали питания.
• Новенькую деталь прикрепить при помощи паяльника на тот участок, где была старая дефектная баночка. Не забывайте следить за полярностью элементов. Положительный (+) вывод надо припаять к отрицательному (-) выводу и наоборот. Для этого нужно будет использовать паяльник, мощность которого составляет не меньше 40 Вт, а также кислоту для него. Если у вас не получилось оставить нужной длины пластинки, то допустимо соединить все баночки при помощи медного проводника.
• Теперь надо вернуть батарейку обратно в корпусную часть по такому же плану, по которому она находилась там еще до ремонтных работ.
• Далее надо сделать выравнивание заряда на всех баночках по отдельности. Делать это надо путем нескольких циклов разрядки и повторной зарядки устройства. Далее надо проверить потенциалы напряжения на каждом из имеющихся элементов, используя мультиметр. Они все должны держаться на едином уровне в 1,3В.

Если речь идет о ремонте блоков аккумуляторов с банками литий-ионного вида, то здесь действовать следует по аналогичной схеме. Однако есть один нюанс, который может немного затруднить задачу, – это отсоединение батарейки от платы. Тут поможет только один способ – замена пострадавшей банки.

Ремонт редуктора шуруповерта «Макита» (схема)

Для съема редуктора нужно разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку запуска, кнопку переключения реверса, отсоединяем болты крепления мотора к редуктору. Потом необходимо вытащить содержимое редуктора (разные шестерни), шайбу переключателя скоростей

При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, размещенным по окружности корпуса редуктора. Если проход их истертости, редуктор не будет иметь возможности делать свою функцию: неправильно работает переключатель скоростей

Для восстановления зубьев нужно использовать болты маленького размера, вставив их к району уникальных пластмассовых. Собирать редуктор нужно в оборотной последовательности. Схема редуктора представлена на рисунке ниже. У него представлена общая схема редуктора.

Ремонт кнопки шуруповерта Makita

Кнопка включения / выключения инструмента. Это сложный электрический механизм. Он состоит из нескольких частей, которые составляют его:

• Кнопки запуска;
• Кнопки обратного хода;
• Кнопки для переключения скорости оборотов;
• Мягкие кнопки запуска.

Ремонтируя кнопку, сначала нужно ее разобрать, раскручивая крепежные винты корпуса и отключения аккумулятора. В результате нужно проверить соединения и контакты на наличие загрязнений, очистить их. Если проход, если чистка контактов не помогла устранить проблему, кнопку следует заменить в сборе.

Описание, общая информация

Отвертки Makita очень мощные. Средняя скорость хода для разных моделей составляет около 2300 об / мин, что является хорошим показателем по сравнению с другими брендами. Вес большинства моделей инструментов лежит в пределах 1,5 кг. Его небольшая масса означает, что работать с таким инструментом будет комфортно. Производитель также позаботился об удобстве работы в плохо освещенных помещениях, сделав светодиодная подсветка для большинства моделей. Отдельно стоит выделить тип ручки для содержания этих инструментов на весу. Как правило, они изготавливаются из прорезиненных, и поэтому их удобно держать в кисти, соответственно, процесс работы гораздо проще.

Недостатком этих отверток является сильная вибрация ручки во время работы, а также их недолговечны батареи

Кроме того, цена на продукцию этой компании достаточно высока, что важно для отечественного потребителя

Типы крепления

Корпус АКБ скреплен с устройством 3 способами:

1. При помощи клея.
2. Крепление защелками.
3. Использование винтов.

В некоторых моделях применяется несколько комбинаций креплений с разным видом крепежа: например, винты и клей.

Крепление при помощи клея

С клеевым швом нужно действовать аккуратно, чтобы предотвратить на пластике появление трещин и сколов. По клеевой прослойке при помощи резиновой киянки наносятся удары в течение 10-15 минут. Действовать надо не торопясь, аккуратно оттягивать половинки корпуса и отделять их друг от друга. Постепенно клеевой шов разрушится, начнет трещать и можно использовать нож, чтобы разомкнуть шов.

Отделить проклеенный модуль можно другим способом: тонким лезвием ножа аккуратно ослабить шов, а потом плоским концом отвертки неторопливо разъединяют на две части.

Для облегчения процесса и экономии времени лучше применить строительный фен. Горячей струей фена прогревается клеевой слой по всему периметру. Под воздействием теплового воздуха клей станет мягким и дальнейшее вскрытие корпуса будет легким.

Крепление защелками

Крепление защелками — самый легкий способ отсоединения. Защелка бывает либо одна, либо две по бокам. Необходимо применить небольшое усилие, и они откроются.

Использование винтов

Для отвинчивания модуля следует подобрать подходящую по форме и длине отвертку. Разобрать блок очень просто, для этого следует открутить шурупы и отсоединить корпус. Необходимо запомнить, из каких отверстий выкручены винты, чтобы при сборке вкрутить на свое место.
