Трубный клупп: назначение, виды, особенности нарезания резьбы

Клупп трубный — виды

Несмотря на простое конструктивное устройство, в торговой сети представлено большое разнообразие как простых механических, так и электрических различных видов моделей. Обычно клуппы реализуются в наборах, отличающихся между собой количеством головок.

Рис. 7 Механические клуппы с ребрами под газовый ключ

Ручные механические

Как отмечалось выше, клуппные резаки продают в наборах, для одноразовых работ есть возможность приобрести головку нужного диаметра в единичном экземпляре. В этом случае ее накручивают на трубы газовым ключом с ребристыми губками, которые цепляются за четыре выступа на цилиндрической головке.

В торговой сети реализуют плашкодержатели стандартной конструкции, имеющие по периметру винты для крепления головки и два патрубка с внутренней резьбой, в которые вкручиваются ручки. При отсутствии трещотки их можно использовать для проворачивания головки клуппа при соответствии диаметров, зафиксировав ее крепежными болтами. Понятно, что таким приспособлением довольно сложно сделать нарезку в труднодоступных местах.

Ручные с трещоткой

Это основная разновидность реализуемых в торговой сети клуппных резаков, трещотка позволяет вращать головку при небольшом угле поворота рукоятки. Основное отличие в трещотках — различное число зубцов, чем больше их количество, тем на более малый угол можно поворачивать ручку. Каждая трещотка обладает функцией реверса для выкручивания головки в обратном направлении.

Электрические

Электроинструмент относят к профессиональным, с его помощью можно нарезать большие объемы трубной резьбы. Обычно в стандартный комплект входит электропривод, не менее 4-х головок и струбцина, которую прикручивают к трубе и фиксируют в ней агрегат.

Головка электроклуппа имеет таблеткообразную форму с выступающей цилиндрической муфтой шестигранной (восьмигранной) или другой формы. Электропривод позволяет легко наносить резьбу на короткие трубные участки (для этого не используют струбцину) перевернутыми гребенками без предварительного нанесения фаски на наружную кромку.

Рис. 8 Клуппы с электроприводом в работе

Критерии выбора трубного клуппа

Модели клуппов для нарезки резьбы многообразны. Они отличаются разными параметрами, конструкцией, размерами. При выборе нужно учитывать следующие особенности:

Не покупать дорогих моделей для домашних мастерских.
Самые дешёвые инструменты быстро выйдут из строя

Они подойдут для проведения разовых работ.
Обращать внимание на размер, форму съёмных резцов. Они не всегда подходят к оснастке других производителей.
Желательно выбирать наборы рабочих головок с различными диаметрами.
При выборе материала рабочей части отдавать предпочтение легированной стали.

При расчёте мощности электрических моделей нужно учитывать вид обрабатываемого металла, сплава.

Основные виды

Основные разновидности касаются способа использования. Это ручной и клупп электрический, соответственно. Для домашней работы нет смысла переплачивать за электроинструмент, поскольку он стоит на порядок дороже. Предлагаем подробнее узнать о каждом виде:

1. Ручной. Такой клупп относится к низкой ценовой категории, имеет 4 резца, небольшой вес и может отличаться по диаметру нарезания. Наиболее ходовыми вариантами резьбы является 1 дюйм, ½, ¼, 3/4 и другие размеры. Резцы зафиксированы на 4 винта, которые закручены в корпус.

В перспективе износа резцов, винты можно выкрутить, чтобы поменять режущую часть на новую. Даже ручная разновидность имеет варианты из разного ценового сегмента. Например, наиболее дешевым считается клупп без рукоятки, поскольку он покупается на пару раз.

В качестве рукояти можно использовать ключ типа «крокодил» или другой трубный вариант. Более дорой вариант имеет корпус для точной нарезки резьбы. Цена и качество, соответственно, выше. Ручной инструмент так же может быть универсальным, что обеспечивается возможностью регулировки расстояния между резцами, что влияет на диаметр нарезаемой резьбы.

2. Электрические. Этот вариант наиболее дорогой, поскольку имеет механический привод, что облегчает вращательное движение. Внешне он очень похож на болгарку, где отрезной диск заменен на клупп для труб. Количество оборотов здесь снижено, но увеличено тяговое усилие, что позволяет свободно на мелких оборотах совершать вращательные движения вокруг трубы.

Электрический клупп

Держать в руках такой клупп не придется, поскольку в его конструкции предусмотрены специальные струбцины. Они фиксируют инструмент к трубе, что исключает скос резьбы в перспективе нарезки. Основным недостатком инструмента являются его габариты, что не дает нарезать резьбу в местах трудной доступности. Что касается преимуществ, то с таким клуппом возрастает скорость работы.

Правила пользования инструментом

Обе вариации клуппа считаются довольно простыми в использовании

Но эта простота не должна обманывать – с инструментом все также требуется осторожное обращение, если не хочется испортить уже имеющуюся резьбу или ту, которая создается. Кроме того, соблюдение свода правил обеспечит сохранение самого инструмента

  1. В процессе нарезки резьбы на трубу заготовка должна быть крепко закреплена, поскольку на саму трубу действует мощные силы – крутящий и изгибающий моменты. Крепление трубы при помощи струбцины– достаточно неплохой вариант закрепления труды.
  2. Правильный заход резцов прямо влияет на качество резьбы. Чтобы она была хорошей, на торец трубы ставится заходная фаска при помощи различных инструментов – в зависимости от того, какова у стенки трубы толщина и каков диаметр.
  3. Поскольку клупп является металлорежущим инструментом, его следует использовать максимально аккуратно. Для улучшения работы нужно использование смазывающе-охлаждающей жидкости.
  4. Нарезать резьбу станет проще, если будет использоваться один из трех вариантов: моющая жидкость, отработанное масло, а также консистентная смазка.

Нужно знать, как именно пользоваться инструментом

Использовать клупп можно для любой трубы, на которой уже есть или нужно сделать резьбу. Например, это может быть актуально, когда нужно провести канализацию, систему тепло- и/или водоснабжения. Кроме этого, замечено использование данного инструмента в следующих ситуациях:

  1. Обустройство скважин и колодцев.
  2. Изготовление сборных конструкций. К таким можно отнести беседки, теплицы, лестницы и тому подобное.

Перед использованием клуппа нужно очистить металлическую часть трубы не только от ржавчины, но и от краски. Покрытие может помешать работе.

Перед отрезанием трубы мастер проводит оценку и решает, можно ли разместить клупп между трубой и стеной. Она должна быть с предварительным нанесением метки на самой трубе. После разметки делают два среза тубы с предварительно расчетом расстояния для будущего монтажа. После – эти края зачищаются, фаска чуть снимается. Остаются лишь оба края с заранее нанесенными метками, которые отрезаются часть трубы болгаркой.

Важно уметь правильно использовать инструмент

Для чего это нужно?

Несмотря на то, что на дворе двадцать первый век, а магазины полны современными материалами для водо- и газопроводов, резьбы никто не отменял. Они применяются очень давно, и никаких причин отказываться от них пока не предвидится.

Здесь его конструкция хорошо видна

Да, полиэтилен соединяется компрессионными фитингами для полиэтиленовых труб, а полипропилен вообще сваривается. Быстро, просто и удобно.

Однако у всех пластиков и композитных материалов на их основе есть два серьезных недостатка:

Они боятся высокой температуры. Для полипропилена и всех металлополимерных труб максимальная рабочая температура — 95 С.
Да, согласно нормативным документам, больше в инженерных сетях жилых домов быть и не должно; однако же холодными  зимами в северных регионах жилищники и тепловики вынуждены превышать нормы безопасности просто для того, чтобы люди не замерзли.
А температура воды в системе отопления (и, заодно, в системе горячего водоснабжения) выше точки кипения ставит крест на применении полпропилена.
У полиэтилена же и вовсе максимальная рабочая температура ограничена 40 С.

Пластики и композиты имеют малую механическую прочность. Если нужно уложить трубу под проезжей частью или проложить водопровод внутри туалетной комнаты бара, где на нее может возлечь шаловливая ладошка нетрезвого посетителя весом за центнер — от пластика придется отказаться.
Как и от металлополимерных труб, которые можно и смять, и просто выдернуть из фитинга.

И что нам остается? Увы — лишь сталь. Желательно, разумеется, оцинкованная: ржавчина не будет приятным дополнением к водопроводу.

Стальные водопроводы и сопутствующие им резьбы еще долго будут с нами

Ну, а чтобы герметично соединить стальные трубы, есть всего два способа:

  • Сварка;
  • Резьбовые соединения.

Причем сварочные аппараты есть далеко не у всех, к тому же сварка нарушает цинковый слой на защищенной от коррозии трубе. Последствия очевидны: сварные швы начинают ржаветь. У нового водопровода с рождения появляется ахиллесова пята.

Какой клупп выбрать

Изделие, работающее от электрического тока Дело в том, что в продаже сегодня существует два основных типа этого инструмента – подробности в таблице ниже.

Вид изделия:Особенности:
  1. Электрический тип.
Вариант хорош, прежде всего, тем, что для нарезки винтовых углублений понадобится приложить минимум усилий. Однако цена такого аппарата довольно высокая, да и если говорить объективно, то электроинструмент предназначен для профессиональной деятельности. То есть для разовой работы его покупать попросту нецелесообразно.
  1. Ручной тип.
Данное изделие это отличный вариант для домашнего использования. Кроме того ручной инструмент такого типа позволяет создавать резьбу на трубах даже в труднодоступных местах.

Итак, получается, что если требуется разовая нарезка резьбы на трубе клуппом, то выгоднее приобретать ручной инструмент

Давайте рассмотрим, на что тут обращать внимание

Виды резьбы на трубах

Хоть процедуру нарезания резьбы на водопроводной трубе сложной не назовёшь, прислушаться к некоторым советам будет отнюдь не лишним. Умение отличать левую резьбу от правой, а дюймовую от метрической тоже не помешает.

При левой резьбе гайка на болт накручивается против часовой стрелки. Если же резьба правая, гайка наворачивается на болт по часовой стрелке.

Метрическая резьба характеризуется тем, что:

  • геометрические размеры деталей измеряются в миллиметрах;
  • вид профиля – равносторонний треугольник;
  • имеет меньший шаг.

Особенностями дюймовой резьбы является:

  • единица измерения геометрических размеров деталей — дюймы;
  • имеет вид профиля равнобедренного треугольника с углом при вершине равным 55 градусов;
  • имеет больший шаг. Эта особенность означает, что профиль дюймовой резьбы крупнее, а прочность соединения выше.

Все виды резьбы используются в тех или иных случаях. Но стоит отметить, что правая встречается буквально на каждом шагу, а вот левая — гораздо реже.

Чтобы правильно нарезать резьбу, нужно знать, чем они отличаются друг от друга

Плашкодержатель с трещоткой и одной ручкой

Трещотку хорошо использовать для нарезания резьбы при реконструкции и ремонте трубопроводов с малым диаметром труб, когда доступ к трубе ограничен стеной (или даже двумя). Использование ручного инструмента с двумя ручками в таких условиях невозможно. Устройство клуппа простое — это круглый держатель для сменных головок, оборудованный ручкой с трещоткой.

Большинство моделей комплектуются дополнительным удлинителем ручки для увеличения рычага. Каждый держатель имеет ограничения по количеству сменных головок и имеет определенный диапазон использования (по диаметру нарезаемой резьбы). Универсальных клуппов под все типы головок нет.

Каждая головка оснащается четырьмя сменными плашками (резцами). Расположение плашек имеет строго определенное значение — на каждой из них есть номер, которому соответствует такой же на головке. Устойчивость положения относительно трубы обеспечивается за счет направляющих в самой головке.

Приходится иногда встречать и такую классификацию как «клупп без ручки». А в качестве иллюстрации приводят изображения сменных головок (как на предыдущей фотографии). В качестве держателя предлагают использовать газовый ключ.

Но это чисто отечественное изобретение находчивых слесарей. Газовый ключ можно попробовать даже запатентовать как универсальный плашкодержатель трубный для нарезки резьбы под все типов головок.

Выгода конечно в этом есть — можно купить не дорогой комплект, а всего лишь 2-3 сменных головки (например, ½, ¾ и 1 дюйм). Тем более, что это реально — они продаются как аксессуары к клуппам, а газовые ключи есть наверняка у каждого рачительного хозяина.

Список источников

  • TrubaMaster.ru
  • stroitelinfo.ru

Делаем резьбу своими руками

Подготовка

Перед тем, как нарезать резьбу на трубе своими руками, необходимо провести ряд подготовительных работ:

  1. отрезать кусок трубы нужного размера. Если производится замена какого-либо участка трубопровода, то требуется аккуратно вырезать трубу, пришедшую в непригодность;

Срез трубы должен быть перпендикулярен ее стенкам. В противном случае резьбовое соединение будет не надежным.

  1. участок трубы, где будет нарезаться резьба, очищается от краски, ржавчины и так далее. Все посторонние отложения мешают проведению работы;
  2. с конца трубы снимается фаска для облегчения работы плашки.

Начальный этап нанесения резьбы

Нарезаем наружную резьбу клуппом

Нарезка резьбы на трубе клуппом проходит следующим образом:

  1. подбирается клупп соответствующего диаметра. Для корректного подбора оборудования применяется штангенциркуль;
  2. внутренняя поверхность клуппа и подготовленный участок трубы обрабатываются машинным маслом;
  3. клупп вставляется в металлическую трубу, облегчающую работу по его вращению. Держатель входит в набор для нарезки резьбы на трубах;
  4. если происходит первоначальная сборка трубопровода, то труба фиксируется в тисках. Если нужно нарезать резьбу на водопроводной трубе при реконструкции водопровода или иной инженерной системы, произвести нарезку можно непосредственно на установленной трубе;
  5. клупп устанавливается на подготовленную трубу и начинается его вращение, то есть процесс нарезки резьбы.

Сделав несколько поворотов вокруг трубы необходимо отвести клупп в обратном направлении приблизительно на 90º. Это позволит удалить с будущей резьбы снимаемую стружку.

Изготовление резьбы при помощи клуппа

После окончания резки масло необходимо полностью удалить.

Наглядно посмотреть на процесс нарезки резьбы клуппом можно на видео.

Нарезка резьбы плашкой

Плашка для нарезания резьбы на трубах может быть:

  • круглой формы. Для нанесения резьбы на трубы различного диаметра используются отличные по размерам плашки;
  • раздвижной. Использование такой плашки помогает в нарезании резьбы на трубах различных диаметров. Для раздвижной плашки применяется специальный держатель.

Различные плашки для нанесения резьбы

Плашки для нарезания резьбы на трубах используются более часто, так как имеют меньшую стоимость.

Перед тем, как нарезать резьбу на трубе плашкой (леркой), нужно подготовить трубу описанным выше способом. Затем можно проводить саму процедуру по следующей схеме:

  1. при помощи штангенциркуля подобрать нужную по диаметру плашку;
  2. смазать внутреннюю часть лерки и поверхность трубы любым доступным материалом;
  3. закрепить плашку в специальном держателе. Лерки для нарезания резьбы на трубах должны быть прочно закреплены в держателе. В противном случае резьба получится неровной, что приведет к образованию течи в месте соединения;
  4. плашкодержатель вращается в нужном направлении. После нескольких витков необходимо, как и предыдущем случае, избавиться от скопившейся стружки. Для этого инструмент немного поворачивается в обратном направлении;
  5. после нанесения резьбы труба и используемый инструмент очищаются от смазки.

На начальной стадии используются черновые плашки, которые четко прорезают трубу, но не дают большой точности резьбы. Окончательная нарезка производится чистовой плашкой.

Нанесение резьбы при помощи лерок

Нарезаем внутреннюю резьбу

Чтобы сделать внутреннюю резьбу, требуется:

  1. подготовить отверстие. Оно должно быть чистым и не содержать никаких покрытий и посторонних отложений. Отверстие смазывается;
  2. подобрать метчик по диаметру;
  3. установить метчик в отверстие, при этом следует соблюдать вертикальность нарезного оборудования. Начать вращение метчика по часовой стрелке.

Процедура нарезки резьбы внутри трубы

Для нанесения внутренней резьбы требуется использовать два метчика: черновой и чистовой. Черновой метчик удаляет около 70% стружки, а чистовой оставшиеся 30%.

Резьбу на металлической трубе можно сделать своими руками. Для этого потребуется покупка специального инструмента и небольшое количество времени. Проведение работы доступно не только для профессионалов, но и для простых пользователей.

Критерии выбора клуппа

Также как и для любого другого инструмента, при выборе клуппа следует руководствоваться золотым правилом оптимального для пользователя соотношения цены и качества. Как показывает опыт и отзывы опытных мастеров, для металлорежущего инструмента вообще, для резьбонарезного и для клуппов в частности качество подразумевает соответствующую цену, а цена товара в основном соответствует его качеству.

При выборе рекомендуется ориентироваться именно на верхнюю границу имеющихся в наличии моделей. Нежелательным считается чугунный корпус клуппа, часто не выдерживающий прилагаемых на него усилий.

Стоимость электрифицированного инструмента на порядок выше ручного, значительно шире и диапазон цен. Здесь многое зависит от мощности и комплектации набора, а также от имени производителя. Количество брендов хотя и меньше, чем у ручных, но все-таки может измеряться десятками

В этом случае стоит обратить внимание на существующие гарантии, наличие сервисных центров, доступность запасных частей и сменных принадлежностей

Виды клуппов

В технической литературе и у производителей не существует единой классификации клуппов для нарезки резьбы, так же как и необходимости в ней. Подходящий инструмент для различного вида и объема работ, а также для разных типов материала трубы можно подобрать в любом специализированном магазине инструмента. Параметрами выбора служат диаметр трубы и назначение соединения, которые определяют тип и диаметр резьбы. От объема работ, ее разового, периодического или профессионального характера зависит выбор ручного или электрического исполнения клуппа. На это качество может повлиять и наличие электропитания на объекте производства работ.

Преимущества клуппа перед простой плашкой

Обычна плашка выполняется из дорогостоящей инструментальной стали. При этом только резцы должны быть особенно прочными, ведь именно они формируют резьбу. А клупп, как мы уже отмечали ранее, также является плашкой, но уже без дорогих и нефукнциональных элементов. Недорогой держатель, а также прочные резцы – вот и все, что в данном случае требуется.

Казалось бы, нелогично рассматривать инструмент в качестве бюджетной альтернативы плашке: на рынке можно найти клуппы, стоимость которых измеряется тысячами долларов. Но не забывайте, что резцы здесь являются сменными элементами.

На чем же вообще экономия? На расходном материале. Что касается инструмента, то его стоимость столь высокая по той причине, что он делает процесс нарезания резьбы менее утомительным и более удобным.

Какие бывают клуппы?

Клуппы трубные классифицируются прежде всего по удобству использования и, соответственно, по стоимости.

Простой ручной клупп

Фактически, перед нами старая добрая плашка в самом примитивном держателе. Внешне разница минимальна. Круглая рамка — направляющая с зажимами для резцов и две рукоятки, за которые мы будем вращать его.

Самые простые и дешевые клуппы не комплектуются даже ручками. Их функцию успешно выполняет газовый ключ. Как правило, третий-четвертый номер

Ручной клупп с трещоткой

Усложнение конструкции невелико: в рамку вставлена трещотка, которая позволяет не перехватывать рукоятки. Мы просто совершаем единственной ручкой возвратно-поступательные движения, как будто качаем воду насосом.

Типичный представитель семейства

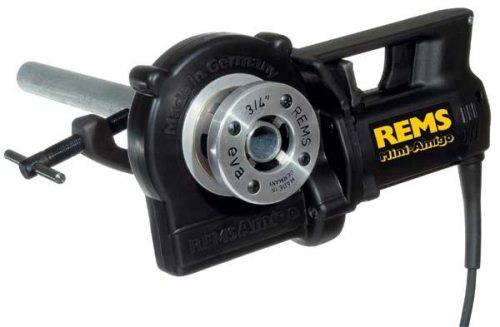

Электрический клупп

А здесь наша задача сводится к тому, чтобы зафиксировать трубу и нажать на кнопку. Остальное сделает электропривод. При скромной мощности в несколько сотен ватт электрические трубные клуппы развивают огромное усилие благодаря большому коэффициенту передачи на редукторе.

С этим устройством не нужны даже тиски — струбцина является частью электроклуппа

Нарезка резьбы ручным клуппом

Есть два варианта нанесения резьбы на трубы в зависимости от их положения, которые могут быть неподвижными в различных технических конструкциях, строительных объектах, и мобильными, помещаемыми в зажимной инструмент. В последнем случае часто используют тиски, к недостаткам которых относят возможность повреждения поверхности и деформации формы деталей.

Ведущие мировые производители выпускают специальные ниппельные зажимы с расширительным оголовком, который вставляют внутрь трубы. При вращении штока, связанного с расширителем, головка увеличивается в объеме и надежно прижимается к внутренним трубным стенкам, при этом в тисках фиксируют не деталь, а сам зажимной ниппель.

Операции по нарезанию резьбы на транспортируемых трубах посредством клуппа проводят в следующей последовательности:

  1. Обрезают трубу под прямым углом, стараясь не оставлять заусенцев. Чтобы точно выдержать угол в 90 градусов, обматывают в месте реза оболочку детали лентой из любого клейкого материала или закрепленной полоской бумаги до совмещения торцов, после чего обрезают заготовку точно по краю шаблона.
  2. Фиксируют деталь в тисках, оставляя свободным конец около 100 мм, наносят на кромку специальное масло из баллона и надевают на заготовку клуппную лерку, заранее помещенную в трещоточный механизм.
  3. Вытаскивают и поворачивают стопорный палец трещотки в рабочее положение по стрелке.
  4. Надавливают на клуппную насадку сбоку и начинают медленное вращение приспособления с регулярной подачей масла в рабочую зону. При проведении работ используют только специальное фирменное масло, которое смывает стружку, а не приклеивает ее к виткам, ухудшая качества реза.
  5. Трещотку продолжают вращать до тех пор, пока лерки не окажутся в одной плоскости с трубным торцом — это стандартная длина конической резьбы.
  6. После проходки переставляют стопорный палец по стрелке в положение реверса и вращают головку в обратную сторону, полностью выкручивая, после чего нарезка готова к работе.

Рис. 9 Этапы нанесения резьбы

Маркировка инструмента

Плашки и ворот для ручного нанесения резьбы

Режущих граней на типовой плашке (ГОСТ 9740–71, 6228–80) 7–8. Производится такой инструмент из высокопрочных металлов или легированной стали. Сам для обработки аналогичных материалов применяться не может. Популярные марки: Р6М5, 9ХС,ХСС. Мастерами особенно ценится редко встречающаяся в продаже снятая с массового выпуска Р18. Плотность стали делает этот инструмент долговечным, но на упаковке должна стоять соответствующая маркировка и год выпуска не позднее 1991. Позднее такой инструмент не выпускался, а попадающие на рынок экземпляры — подделка.

Кроме распространенной круглой, по ГОСТу плашка трубная может быть:

  • трубчатой;
  • квадратной;
  • шестигранной.

Внешние диаметры круглых плашек выполняются по общим стандартам, позволяющим использовать один плашкодержатель для нескольких образцов:

  • в маленькие помещаются лерки диаметром до 1 см;
  • в средние крепятся образцы 1,2–2,4 см;
  • в большие устанавливаются модели 2,7–4,2 см.

Принципиальные показатели моделей едины:

  1. Диаметр: внутреннее отверстие устройства совпадает по диаметру с трубами и прутьями, на которые наносится резьба. Вхождение должно быть плотным. Этот размер указывается в дюймах, наиболее распространенные диаметры мастера помнят без шпаргалок: 15 мм труба – ½ д; 20 мм – ¾; 25 мм – 1 дюйм; 32 мм – 1 ¼. На упаковке этот показатель отмечается наряду с другими необходимыми: «Плашка ¾ трубная» или «Плашка ½ трубная G»
  2. Тип резьбы: конический (K), цилиндрический (G), конический для труб (R).
  3. Глубина канавок, то есть уровень погружения резца в металл.
  4. Шаг резьбы, то есть расстояние между витками. Рекомендованный шаг зависит от диаметра трубы, и каждому из размеров лерок соответствует свой отступ между наносимыми канавками: плашка трубная 1 ½ имеет большую частоту шага, чем плашка трубная 2 ½.
  5. Направление резьбы для метрических моделей. Плашки для нанесения винтовой резьбы создают правостороннюю (более распространенную) и левостороннюю нарезку. Последняя применяется для подвижных механизмов, которым требуется фиксация или упор. При монтаже бытовых коммуникаций практически не используется. Соответствующая левой резьбе отметка на упаковке с плашкой — «LH», привычная может быть не маркирована.

Что такое клупп?

Вопрос неудивителен: многие опытные слесаря не просто не держали клуппа в руках, но даже не слышали его названия.

Представляете, что такое обычная плашка (или, как ее называли долгое время, лерка)?

Короткий цилиндр из инструментальной стали. Выемки для стружки. Углубления по окружности, которые позволяют зажать плашку в держателе. Гребни для нарезки резьбы внутри.

Плашки с держателями. Поскольку готовый держатель найти еще недавно было проблемой, их изготавливали кустарно

Так вот, клупп — это когда от плашки остается только ее главная функциональная часть, резцы. И крепятся они непосредственно в держателе, который заодно служит направляющей.
