Как правильно поставить поршень на бензокосу

Технология замены колец

Силовые установки авто разных производителей имеют конструктивные особенности. Но, несмотря на это, алгоритм работ по замене для моторов одинаков.

Для выполнения замены потребуется стандартный набор ключей, емкости для слива тех. жидкостей и специальное приспособление для сжатия колец. Работы выполняются на смотровой яме.

Технология проведения работ:

  1. Авто ставим на яму и обездвиживаем.
  2. Сливаем технические жидкости (масло, антифриз).
  3. Разбираем и снимаем привод ГРМ.
  4. Отсоединяем впускной и выпускной коллекторы головки блока.
  5. Выкручиваем крепежные болты головки блока и снимаем. После этого лучше сразу оценить состояние клапанов. При надобности ремонтируем головку с заменой маслосъемных колпачков.
  6. Забираемся под авто и откручиваем поддон.
  7. Откручиваем крышки шатунов (при этом их следует помечать, чтобы не перепутать, на какой шейке каждая из них стояла).
  8. Находясь под авто выталкиваем поршни вместе с шатунами вверх (их тоже следует пометить).
  9. Оцениваем состояние поршней и цилиндров.
  10. Снимаем изношенные кольца, устанавливаем новые. Перед этим прочищаем канавки от нагара.
  11. Садим поршни на место, используя приспособление для сжимания колец.
  12. Собираем двигатель обратно.

Выше описан алгоритм работ, но у каждого авто есть особенности конструкции, которые влияют на технологию замены.

Замена поршневой на скутере, инструкция

В этой статье я вам расскажу как поменять поршневую своими усилиями. На самом деле, это не так сложно как кажется. Но и те так просто, что б это мог сделать любой человек, без определенных навыков. Если вы уверенны, что ваша поршневая уже изношенна, и подлежит замене, и вы хотите это сделать сами, то приступим.Сегодня я вам покажу пример замены ЦПГ на скутере Honda Dio, пожалуй самого распространенного скутера у нас.

Процесс снятия поршневой.

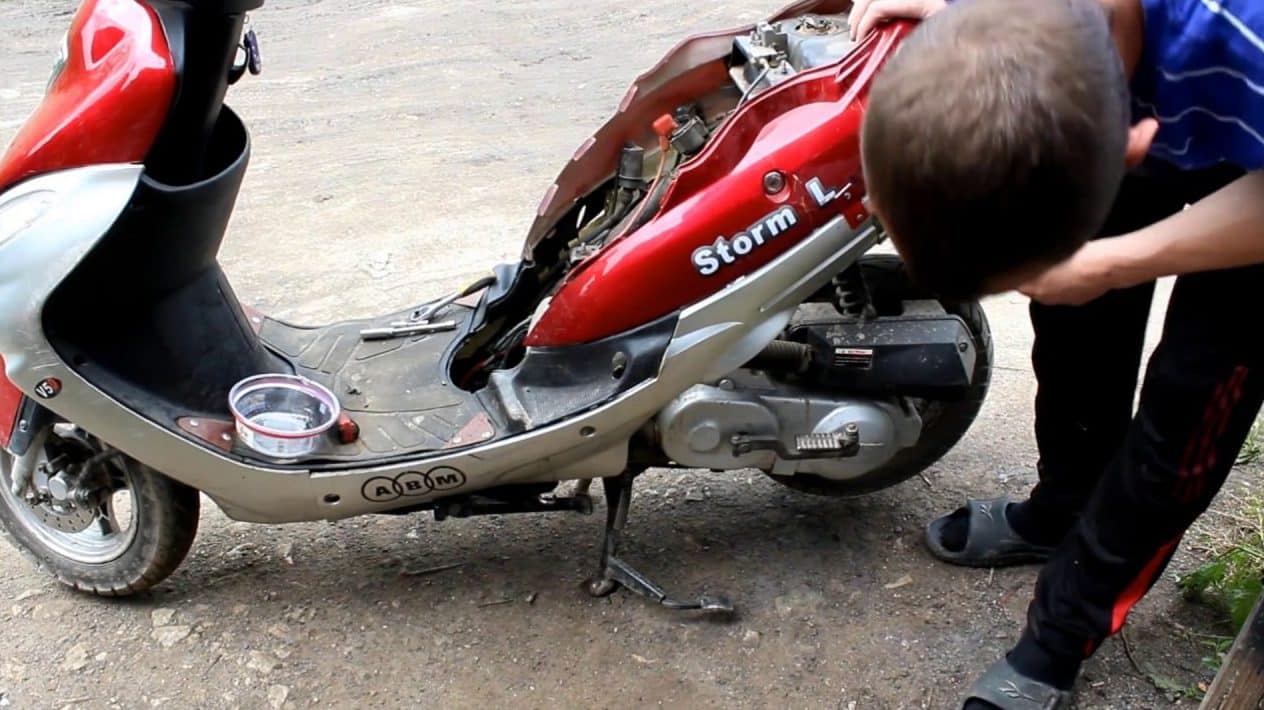

Во — первых, на любом скутере, надо снять выхлопную трубу. Она обычно крепится двумя болтами к картеру, и двумя ботами к цилиндру. На нашей хонде, для замены поршневой не надо «выкатывать» двигатель. Снимаем только унитаз и пластик.

Мы видим кожух охлаждения двигателя, откручиваем болты крепления, и снимаем кожух.

Далее, откручиваем 4 болта крепления цилиндра, и снимаем головку цилиндра и прокладку.

Аккуратно снимаем цилиндр. Снимаем его только вверх, если вытащить не удается, можно аккуратно простучать по нему со всех сторон деревянным предметом, и он сойдет с места.

Теперь снимаем поршень. Для этого надо провернуть коленвал так, чтобы поршень вышел максимально вверх. Отверстие картера обязательно надо закрыть чистой тряпкой. Малейшая грязь может привести в серьзным последствиям. Теперь берем круглогубцы, и аккуратно снимаем стопорные кольца пальца, и выдавливаем палец. Снимаем поршень и игольчатый подшипник.

Установка поршневой.

Установку новой поршневой производим в обратном порядке

При установку нового поршня в цилиндр обратите внимание на правильное расположение колец и обязательно капните масла на стенки цилиндра

Поршень должен заходить легко, без особого усилия. Кольца не должны зажиматься в канавках.

Затяжку болтов следует проводить динамометрическим ключом, согласно нормам, указанным в инструкции по техническому обслуживанию

Обратите внимание на прокладки. Если прокладка между картером и цилиндром целая, ее можно оставить

Металлическую прокладку между цилиндром и головкой цилиндра следует заменить

Металлическую прокладку между цилиндром и головкой цилиндра следует заменить.

Так же обратите внимание на прокладку глушителя. Как видите, ничего сложного тут нет, главное не спешить и делать все аккуратно

Как видите, ничего сложного тут нет, главное не спешить и делать все аккуратно

Как видите, ничего сложного тут нет, главное не спешить и делать все аккуратно.

Вы также можете ознакомиться с другими статьями на тему:

Автоматическая Катушка Для Триммера Как Работает

Как заполнить леску катушкой триммера? Видео-инструкция

Гарантии производства отделки триммера фабрики неизбежно потребуют замены линии. Имея очень приблизительное представление о том, как заполнить линию в триммерной катушке самостоятельно, новички неохотно занимаются этим вопросом. Однако, с некоторыми навыками освоения этой простой науки не представляет никаких трудностей, и приведенная ниже инструкция облегчит этот процесс как можно больше.

Предварительная подготовка

Прежде всего, чтобы намотать леску, вам нужно удалить катушку (катушку, катушку) из триммера. Конкретные действия будут зависеть от сложности конфигурации и типа самого продукта:

  • Маленькие электрические триммеры с рабочим положением двигателя и катушки в нижней части, как правило, имеют боковые клавиши с обеих сторон катушки. При одновременном нажатии на них верхняя часть катушки вместе с внутренним содержимым для обмотки линии отключается, а нижняя часть остается на триммере. Желательно провести анализ бобины на плоском ровном месте, чтобы пружина, входящая в структуру, не выпрыгивала и не терялась;
  • Электрические и бензиновые триммеры с изогнутым стержнем без возможности установки ножа, обычно имеют катушки со специальной ягненкой: в таких конструкциях держите катушку в одном положении одной рукой и вращайте фиксирующую катушку на стержне крыла гайку против часовой стрелки. После отсоединения гайки весь барабан снимается.
  • Электрические и бензиновые триммеры с возможностью установки ножа на прямой стержень (например, Calm Trimmers) под катушкой имеют отверстие. Для неподвижности стержня в это отверстие вставлена ​​отвертка или другой подходящий объект, и при медленном вращении такое взаимное расположение достигается, когда отвертка входит в отверстие, и катушка закреплена. После этого корпус катушки прокручивается по часовой стрелке (с левой резьбой) и снимается с триммера.

Для второго и третьего случаев катушки, в зависимости от конструкции, разбираются различными способами. В барабанах с бараниной ягненок скручивается, в катушках с защелками зажимаются защелки и одна часть катушки освобождается от другой. Если половинки бобины соединены резьбой, то достаточно их поворачивать руками в противоположных направлениях, пока они полностью не отвинчиваются.

Как ремонтируют блок цилиндра бензопилы?

Для восстановления мастер полностью разбирает мотор и осматривает его рабочие части. Производятся замеры, которые позволяют точно оценить состояние оборудования и понять, какие ремонтные процедуры нужно выполнить. При капитальном ремонте возможна расточка деталей, если они изготовлены из подходящих для этого материалов.

Также процесс восстановления включает другие этапы:

  • оценка эффективности хода поршня, замер создаваемой компрессии в рабочей камере;
  • проверка целостности оборудования, поиск наличия механических повреждений, царапин;
  • анализ состояния крепежных деталей поршня, устранение люфтов и прочих проблем;
  • проверка прочего оборудования, которое влияет на работу поршневой группы.

Чтобы восстановление цилиндра бензопилы прошло успешно, мастер проводит ряд проверок после сборки оборудования

Важно, чтобы мощность соответствовала заводским параметрам, а на холостых работах и под нагрузкой пила демонстрировала стабильные обороты. Только после таких проверок можно считать ремонт оборудования завершенным

Устройство и принцип работы

Масляная помпа устанавливается на боковой поверхности картера мотора поближе к шестерне привода цепного инструмента. Насос представляет собой пластмассовый либо железный корпус, снутри которого размещен цилиндр с плунжером.

Вращение передается от ведущей шестерни цепи либо конкретно от носка коленчатого вала мотора. Если употребляется передача от звездочки, то насос работает только во время движения цепи. На холостом ходу масло на трущиеся поверхности не подается. Если привод помпы установлен на коленчатый вал, то смазка подается безпрерывно, вне зависимости от частоты вращения.

При работе мотора часть вращающего момента передается на плунжер, который представляет собой металлической стержень. Часть детали, установленная снутри цилиндра, имеет фрезерованную лыску. На корпусе цилиндра выполнены два отверстия, служащие для забора масла из бачка и следующего нагнетания в канал. Также на теле плунжера имеется скошенная канавка, которая контактирует с недвижным штифтом на картере. За счет взаимодействия узлов обеспечивается поступательное движение плунжера.

В устройство плунжера заходит приводная шестерня, сделанная из металла либо пластика. В конструкции привода одна из шестерен сделана из мягенького материала. При заклинивании узла зубья срезаются, предохраняя другой элемент от повреждений.

При вращении детали происходит попеременное перекрытие отверстий на стене цилиндра. При всем этом появляются колебания давления. За счет понижения давления происходит забор порции масла в полость цилиндра, которое позже выталкивается в смазочную магистраль. Так как частота вращения коленчатого вала составляет 5-12 тыс. Об./мин., то пульсации потока смазки сглаживаются, подача становится непрерывной.

В проф пилах применяется насос с регулируемой подачей, который отличается формой зубьев приводной шестерни и дополнительной поджимной пружиной. Конструкция позволяет изменять величину хода плунжера в цилиндре.

READ Бензопила Глохнет На Горячую

Причина отсутствия искры может заключаться и в неисправном модуле зажигания либо нарушении зазора меж ним и магнитопроводом маховика. Он должен приравниваться 0.2 мм. Нарушение зазора становится в особенности возможным, если перед этим выполнялась разборка пилы со съемом маховика и модуля зажигания. Зазор выставляют при помощи прокладки шириной 0.2 мм, помещенной меж бобышкой маховика и модулем зажигания. Неисправный модуль зажигания необходимо поменять.

Проверив таким макаром систему зажигания и не найдя неисправность, можно перебегать к системе подачи топливной консистенции.

Система подачи топлива

. Если осмотром свечи было установлено, что топливо не поступает в цилиндр, нужно рассмотреть все возможные причины этого. Это может быть:

  • Не поступление топлива из бака из-за забитого отверстия в его крышке (сапуна), при этом в баке создается вакуум, препятствующий вытеканию топлива;
  • Загрязненность топливного фильтра, установленного в баке;
  • Не поступление или недостаточное поступление топливной смеси из карбюратора в цилиндр.

Для диагностики двух первых причин достаточно отсоединить топливный шланг от карбюратора и посмотреть, вытекает из него топливо или нет. Если оно течет полной струей, сапун и фильтр можно не проверять, если не течет или течет слабо, можно считать, что причина неисправности найдена. Сапун чистится иглой. Топливный фильтр извлекается через заливное отверстие опорожненного топливного бака, проволочным крючком, вместе с всасывающим шлангом, от которого фильтр отсоединяется и чистится или заменяется новым. Производители бензопил рекомендуют менять топливный фильтр каждые три месяца.

Подготовка к процедуре

Начать надо с внешней очистки скутера от грязи, песка, пыли. Сами работы нужно проводить в закрытом помещении, где нет риска попадания внутрь механизмов мусора извне. Допускается осуществление операций на открытом воздухе, но с соблюдением условий:

  • температура воздуха должна составлять 18-25 градусов;
  • слабый или отсутствие ветра;
  • наличие ровной твёрдой поверхности для ремонта – бетон или асфальт подходят лучше всего;
  • открывать внутренности скутера не рекомендуется в течение хотя бы двух часов после отключения двигателя в целях безопасности.

Для крепежа потребуется подготовить коробку с ячейками под каждый тип, что не потерять и не перепутать местами разновидности. Работа может занять около часа в зависимости от уровня подготовки. При отсутствии опыта лучше позвать ещё одного человека на помощь и внимательно фиксировать, что было извлечено (и в какой последовательности), чтобы собрать транспортное средство правильно после всего.

Установка поршневых колец

Вынимаем из коробки комплект поршневых колец. Комплект поршневых колец для китайского четырехтактного скутера обычно состоит из пяти позиций. Три из которых — единое сборное маслосъемное кольцо, два остальных: верхнее и нижнее компрессионное.

Обычный комплект поршневых колец выглядит примерно так

Или так

Аккуратно, идеально чистыми руками распаковываем комплект

В комплекте вы найдете два самых тонких кольца и одно толстое гофрированное кольцо (экспандер) — это будет сборное маслосъемное кольцо, которое нужно установить на поршень в первую очередь

Ставим в самую нижнею канавку поршня экспандер

В туже канавку ставим тонкие маслосъемные кольца — одно под экспандер, второе поверх экспандера

Отыскиваем в комплекте нижнее и верхнее компрессионное кольцо и устанавливаем их соответственно в среднею и верхнею канавку поршня — метками на боковой поверхности к головке блока цилиндров (ГБЦ). Нижнее компрессионное кольцо отличается от верхнего цветом (не всегда) и формой рабочей кромки (всегда). В большинстве комплектов нижнее компрессионное кольцо окрашено в черный цвет, а его рабочая кромка имеет небольшой скос.

Метки

Верхнее компрессионное кольцо в подавляющем большинстве комплектов поршневых колец имеет равномерный светлый цвет. Но это в большинстве случаев, а на практике бывает так, что в комплекте попадаются верхние компрессионные кольца имеющие черный или даже красный цвет

По-большому счету — цвет нам не особо важен, нам важно другое: у верхнего компрессионного кольца рабочая кромка имеет по бокам небольшие скругление (фаски), а рабочая поверхность кромки верхнего компрессионного кольца покрыта блестящим защитным покрытием

Например в этом комплекте оба компрессионных кольца имеют черный цвет. Но у верхнего компрессионного кольца рабочая поверхность покрыта слоем защитного покрытия, а на кромках рабочей поверхности сняты небольшие фаски.

У нижнего компрессионного кольца рабочая поверхность матовая, а рабочая кромка скошена под небольшим углом. На фото все эти моменты неплохо видно.

В этом комплекте компрессионные кольца имеют красный и черный цвет. Как и в первом случае — верхнее компрессионное кольцо имеет фаски на рабочей кромке и защитное покрытие, а нижнее имеет скошенную под углом матовую рабочую кромку.

На классических комплектах поршневых колец — верхнее компрессионное кольцо имеет светлый цвет и скругление рабочей кромки. Нижнее — темный цвет и рабочею кромку скошенную под небольшим углом.

Во время установки поршневых колец не забываем про метки. Метки на кольцах после установки на поршень должны быть ориентированы к головке блока цилиндров (ГБЦ).

Почему ломаются детали мотора?

Поломки могут быть плановыми и аварийными. Плановый выход из строя зависит от производителя, материалов изготовления группы, интенсивности эксплуатации. Обычно рассчитывают ресурс пилы в моточасах. После отработки положенного количества моточасов следует сдать инструмент в ремонт для профилактики двигателя.

Причины неожиданных поломок поршневой:

  • эксплуатация при повышенных нагрузках, несопоставимых с мощностью инструмента;
  • отсутствие нормального ТО, что приводит к сухой работе мотора и повышенному износу;
  • применение некачественного топлива, которое не дает стабильной работы двигателя;
  • большой возраст пилы, несмотря на малую интенсивность эксплуатации.

Каждый запуск инструмента – определенный стресс для поршня и цилиндра. Поэтому от количества пусков также зависит ресурс устройства. Если вы заметили посторонние звуки от мотора, снижение мощности, увеличение расхода, пришло время отдавать оборудование на профилактический ремонт в сервисный центр.

Установка натяжителя цепи ГРМ

Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.

Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.

Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.

После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.

Как поставить поршень на скутер?

Этим вопросом интересуются тысячи людей, которые сталкиваются с проблемой – замены поршня на скутере или целой поршневой группы. Всем известно, что поршень играет важную роль в двигателе, поэтому от его технического состояния зависит резвость Вашего двухколесного друга. В этой статье мы постараемся дать подробную информацию о том, как правильно поставить поршень, а также наглядно покажем несколько видов поршней с различными метками и обозначениями.

Просматривая множество форумов, можно увидеть темы, где люди устанавливают поршень на скутер «как попало», в результате запуска двигателя у них ломаются поршневые кольца, или гнутся клапана на четырехтактных двигателях. Чтобы не попасть в такую ситуацию, прежде чем ставить поршень в двигатель — необходимо вначале осмотреть сам поршень и разобраться какие на нем имеются надписи или обозначения.

Метки на поршне четырехтактного (4Т) скутера.Независимо от объема двигателя, будь это 50 или 150 куб. четырехтактный скутер – на поршнях имеется метка IN , которая означает ВХОД (ВПУСК) .

Именно этой меткой поршень должен быть установлен к впускному коллектору.

Метки на поршне двухтактного (2Т) скутера.На двухтактных скутерах существует несколько обозначений (меток), т.е. на каждой модели скутера – поршень маркируется индивидуально. Также обстоят дела и с производителями поршней, одни могут наносить надписи на поршень, а другие просто стрелку. Ниже разберем самые распространенные обозначения на поршнях.

Например, на поршне скутера Honda Dio присутствует надпись EX , которая обозначает ВЫПУСК (ВЫХЛОП) . Именно этой меткой поршень должен быть установлен к ВЫПУСКНОМУ окну на цилиндре.

Далее рассмотрим пример метки на скутере Yamaha Jog. Это как раз тот случай, где на поршне нанесена СТРЕЛКА . Именно этой стрелкой поршень устанавливается тоже к ВЫПУСКНОМУ окну на цилиндре.

Перейдем к следующему примеру – метка на поршне скутера Suzuki AD-50. Тут тоже все просто, как и в предыдущем примере – поршень имеет СТРЕЛКУ , которая указывает на ВЫПУСК . Т.е. по аналогии с предыдущим примером, поршень ставим этой стрелкой к ВЫПУСКНОМУ окну.

Подводя итоги статьи, выделим немаловажное уточнение, а именно по поводу меток на двухтактных поршнях. К сожалению не все производители поршней придерживаются единого стандарта маркировки, поэтому можно встретить двухтактный поршень, на котором будет метка IN, в таком случае это уже будет означать ВПУСК

Т.е

в таком случае, поршень меткой IN устанавливается к ВПУСКНОМУ окну

Т.е. в таком случае, поршень меткой IN устанавливается к ВПУСКНОМУ окну.

Чтобы быть точно уверенным в правильности установке поршня, необходимо взять поршень и вставить его в цилиндр, ориентируясь на описание по меткам. Необходимо посмотреть не находятся ли замки поршневых колец напротив выпускного окна. Если замков не видно в выпускном окне (при перемещении поршня), то поршень установлен правильно.
