Как намотать пружину на стартер газонокосилки Stihl

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

Замена шнура

При его вытягивании происходит постоянное трение тросика о корпус стартера

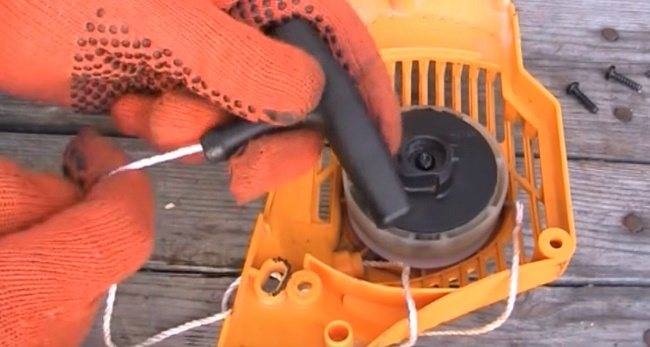

Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика. После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается

После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

https://youtube.com/watch?v=NWC4W2MJiDg

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.

Как поставить пружину на стартер бензопилы?

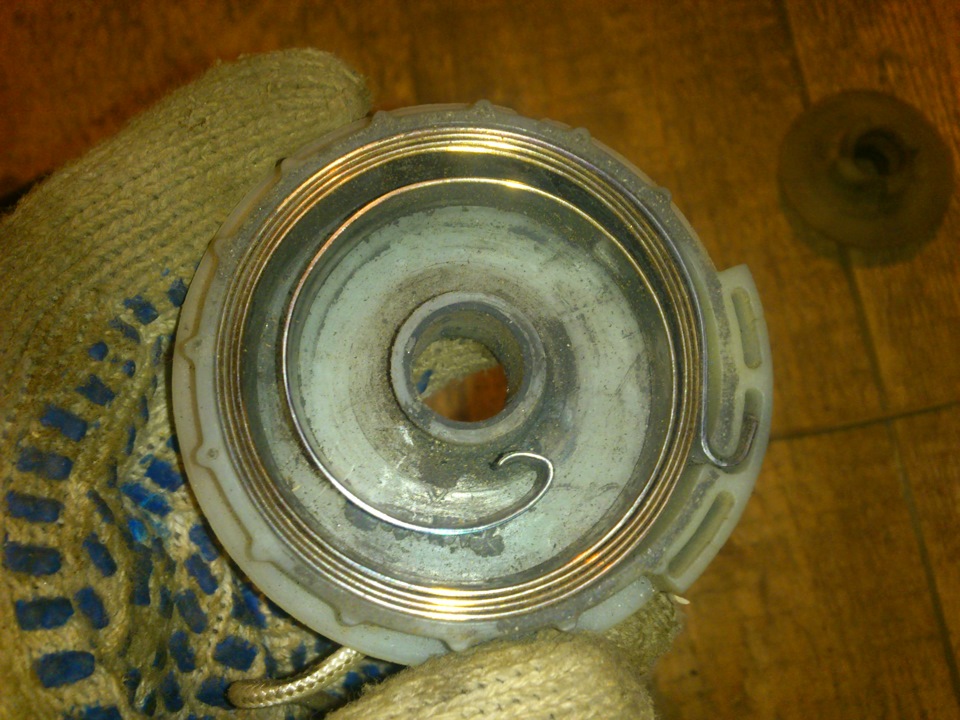

Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.

После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.

Ремонт самого храпового механизма в домашних условиях выполнять не рекомендуется, поскольку многие операции потребуют использования станка с ЧПУ. Проще приобрести новый узел в специализированных магазинах.

WRCBUX.RU

Инструмент для дачи и дома

Подмена шнура стартера бензопилы штиль 180 Подмена шнура стартера бензопилы

своими руками Не напрасно молвят, что все не вечно. Оборвалсяшнур стартера бензопилы. мастерская далековато,

Не напрасно молвят, что все не вечно. Оборвался шнур стартера бензопилы. мастерская далековато, ну и средств на ремонт нет. Что все-таки делать? Стремительно и просто можно сделать и своими руками.

Ревизия или подготовительные работы с бензопилой

Ревизия, профилактические и предварительные работы с бензопилой наглядно продемонстрированы в этом видео. Хоть какой инструмент просит к для себя внимания. Чтоб в предстоящем он служил Для вас верно и безотказно, следует создавать эти работы вовремя.

Качественные расходные материалы для бензопилы

Нужные расходные материалы для бензопил выставленные в этом видео. Тут также побеседуем о заливки масла, смене цепи бензопилы и подмене шины.

Замена ведущей звездочки в бензопиле

Требуется поменять ведомую звездочку на бензопиле? Смотрим и обучаемся как это делается на бензопилах Husqvarna / Хускварна модели 142, 365; STIHL / Штиль MS 361 и китайская GooD LuCK.

Инструкция по сборке бензопилы Makita (Макита)

Приятный пример как верно собрать бензопилу, какие для этого необходимы инструменты и последовательность порядка сборки.

Система смазки бензопил. масляные насосы

Видео о системе смазки бензопил Husqvarna (Хускварна), Pertner (Партнер), китайской Канакова, а конкретно о масляных насосах. Их конструкция, разборка-сборка, предпосылки поломки и их устранение. все это можно выяснить из видеоклипа.

Как заменить шнур стартера

вбензопиле Champion. Ремонтбензопилы своими руками.

Ремонт частых поломок бензопилы STIHL (штиль)

Ремонт воздушной заслонки и неисправность разгона оборотов бензопилы STIHL (штиль). Можно выполнить эти деяния самому, просмотрев этот видеоклип.

Ремонт карбюратора бензопилы Штиль МС 250

Как все это делается? Причина поломки. пила плохо заводится, не набирает требуемых оборотов и глохнет. Мастер поэтапно покажет как убрать эти неисправности.

Ремонт бензопилы Штиль 180

Причина поломки вашей бензопилы Штиль 180. не поддается регулировке ни газа, ни холостого хода и плохо заводится. Это можно поправить. Спец доходчиво представит вашему вниманию, как решается неувязка в домашней мастерской.

Ремонт бензопилы Хускварна 236

Осматриваем бензопилу, находим причину поломки. Забился карбюратор и подача бензина вышла из строя. Часто встречающаяся неувязка бензопил этой модели. Ремонтируем вкупе и устраняем поломку.

Разборка бензопилы Нusqvarna 440 x-torqe

Разборка бензопилы husqvarna 440 x-torqe происходит до самых маленьких деталей. Сейчас можно поменяйте не исправные детали на новые запчасти. Очистите их от грязищи и пыли и без помощи других соберите бензопилу. Инструмент готов к работе.

Ремонт поршневой на китайской бензопиле

Бензопила отработала несколько часов и сломалась. Что делать? Демонстрация подмены поршневой группы на бензопилу Sterm (создание Китай). Поперечник поршня 43 мм и 45мм.

Замена и натяжка цепи бензопилы

Если слетела цепь на бензиновой пиле, что делать? Как возвратить бензопилу в рабочее состояние? Практически несколько минут и вы без помощи других можете это сделать, просмотрев видео.

Как реанимировать карбюратор бензопилы Shtil MS 250

Бензопила

поработала два года и вот не задачка. сломался карбюратор. Знакома неувязка? Как её решить без помощи других узнаете, посмотрев видео.

Ремонт сцепления фирм Хускварна и Партнер

Сцепления в разобранном виде представлены Вашему вниманию. Из чего состоит сцепление, а так же какие нередкие поломки встречаются у этих деталей? Если любопытно, смотрите видео обзор.

Замена шнура стартера бензопилы штиль 180 фото

Бензопилы Штиль 180 – неисправности и ремонт

Простота устройства хозяйственной бензопилы Stihl MS 180 дает возможность ее владельцу устранить большинство неисправностей инструмента своими руками. Чтобы успешно выполнить ремонт модели, в первую очередь, нужно определить причины поломки. Алгоритм ремонта в каждом отдельном случае разный и зависит от типа неисправности.

Почему не заводиться бензопила Штиль 180?

Причина отсутствия запуска модели Stihl, в этом случае, заключается в заливании свечи зажигания.

Чтобы устранить неисправность, потребуется разобрать верхнюю часть инструмента и выкрутить свечу. Если на свече образовался толстый слой нагара, ее потребуется очистить и высушить. После этого чистая свеча может быть вкручена обратно.

Что делать, если заливает свечу на бензопиле Штиль 180?

При частой эксплуатации инструмента одна из его топливных трубок может быть оборвана, что приведет к попаданию горючего на свечу и другие детали пилы.

В случае обрыва топливной трубки или образования отверстия в ней, владельцу инструмента потребуется снять поврежденный шланг и заменить его новым. При этом место стыка нового шланга с заводским штуцером необходимо тщательно обработать герметиком.

Не поступает масло на цепь бензопилы Штиль 180

Одна из основных причин проблемы, при которой не подается масло – поломка насоса, подающего масло на пильную гарнитуру. Чтобы устранить неисправность, потребуется снять шину и цепь, а также демонтировать боковую защитную пластиковую крышку. После этого место под корпусом потребуется очистить и заменить насос.

Если не смазывается цепь, то причина поломки также может заключаться в обрыве одной или нескольких масляных трубок. В этом случае потребуется снять шланги и заменить их.

Бензопила Штиль 180 глохнет при нажатии на газ

В этом случае причину нужно искать в загрязненном воздушном или встроенном топливном фильтре. Со временем они приходят в негодность, так как на них скапливается грязь. Чтобы устранить неисправность, потребуется очистить или полностью заменить фильтрующие запчасти.

Еще одна причина этой поломки кроется в неправильно настроенном карбюраторе. Владельцу потребуется предварительно очистить узел от скопившейся пыли и остатков масла, а также настроить его, согласно указаниям производителя.

Пила Stihl 180 глохнет на холостом ходу – как решить проблему?

В этом случае причину внезапной поломки нужно искать в системе зажигания инструмента. Нередко при механических ударах зазор между маховиком и заводской катушкой зажигания нарушается, что приводит к поломке всей системы. В этом случае потребуется разобрать инструмент и проверить расстояние между элементами.

Важно Достоинства и недостатки популярной бытовой бензопилы Партнер 350

Чтобы отрегулировать зазор, нужно ослабить крепление маховика. После этого между маховиком и катушкой зажигания потребуется вставить шаблон, и начать вкручивать болты обратно. Как только маховик соприкоснется с шаблоном, вкручивание болтов нужно прекратить.

Бензопила Stihl MS 180 плохо заводиться на холодную

Вначале нужно убедиться в том, что свеча зажигания не залита горючим. Если на ней образовался толстый слой нагара, значит, потребуется осмотреть топливную систему. Она могла потерять свою герметичность в результате обрыва шланга или поломки топливного насоса.

Если со свечей все в порядке, значит, потребуется проверить воздушный фильтр. В результате интенсивной эксплуатации бензопилы он мог засориться или прийти в негодность. В этом случае поможет очистка фильтра или его замена.

Третий элемент, который мог выйти из строя – это одно или несколько компрессионных колец. Они не поддаются восстановлению, поэтому их потребуется заменить.

Конструкция ручного стартера на мотоблок

Состоит устройство из:

• корпуса, изготовленного в виде барабана;
• большой и малой пружины;
• язычков и шайбы;
• катушки и шнура;
• деталей крепления.

Сам шнур фиксируется на катушке, установленной в центральной части барабана. Особая большая кольцевая пружина размещается в барабане вокруг оси и способствует возращению катушки в начальное состояние после прокрутки. Как видите, собрать подобный механизм довольно просто.

Что касается рабочего процесса, то здесь все еще проще: после того, как человек резким движением дергает ручку стартера, сам механизм происходит в действие и передает начальное вращение двигателю. Для лучшего разгона следует 2 раза рвануть ручку.

Но, как это обычно бывает, ничто не работает вечно и даже такие надежные устройства иногда выходят из строя. Как бы там ни было, расстраиваться не стоит, ведь все неполадки можно исправить.

Диагностика и устранение поломок

Для проведения диагностики стартерного механизма с целью последующего его ремонта узел нужно разобрать. Сделать это несложно, потребуется только отвертка. Но во время выполнения данной операции нужно быть аккуратным — при неосторожных движениях пружина может вылететь и нанести травму пользователю.

Снятие и разбор узла

Порядок разборки стартера заключается в выполнении определенной последовательности действий:

сначала необходимо найти винт, соединяющий стартерную крышку со шкивом, и выкрутить его;
потом нужно вынуть пружину, усики и шайбы;
затем следует осторожно снять шкив, удерживая конструкцию в стороне от лица, чтобы случайно отскочившая пружина не травмировала пользователя;
далее требуется осмотреть пружину: если она повреждена, то нужно поставить новую (стоимость такой детали невысока), а если же она выскочила из зацепа, необходимо вернуть ее на исходное место, предварительно сделав изгибы, если они обломились.

Намотка пружины

Намотка пружины – непростая процедура. Установить деталь на место с первого раза получается не у всех, поэтому не следует расстраиваться при неудаче. Необходимо повторять попытки, пока действия не увенчаются успехом. При желании можно посмотреть видео в сети Интернет, где народные умельцы подробно рассказывают и показывают, как легко и быстро выполнить эту операцию.

Чтобы намотать пружину, нужно поместить изгиб в паз, а затем, поворачивая катушку, бережно уложить деталь по внутреннему диаметру бобины. При этом пружину нужно постоянно придерживать руками — если ее не фиксировать, деталь проскальзывает и выскакивает наружу, тогда намотку приходится выполнять заново. Когда все сделано правильно, пружина плотно держится в своем посадочном месте.

Читать также Когда всходят огурцы после посадки

Замена шнура

Порванный шнур триммера необходимо поменять на веревку, можно бельевую, но в обязательном порядке подходящую по толщине и длине. Покупать в специализированном магазине шнур для стартера бензокосы в этом случае необязательно.

Чтобы заменить элемент, в катушке нужно найти для него отверстие, сквозь которое и пропустить шнур, а потом завязать узел. Далее потребуется взвести катушку с пружиной, выполнив несколько оборотов.

Например, если шнур оборачивается по окружности шесть раз, то, чтобы натянуть пружину, нужно шесть раз повернуть катушку против часовой стрелки. После этого остается лишь продеть веревку сквозь отверстие и закрепить на шнуре ручку.

Другие неисправности

Иногда после проведенного ремонта пружина по-прежнему слетает. Устранить такую неисправность можно двумя решениями:

1. Чтобы изгиб пружины не выскакивал из паза, нужно вставить небольшой фрагмент металлической пластины между загибом и стенкой посадочного места. Это обеспечит более плотную фиксацию пружины.
2. Удерживать пружину в пазу также помогает самодельное крепление. Нужно с каждой стороны паза просверлить отверстия в катушке, в них поместить пружинный изгиб и куском проволоки его зафиксировать. Эти действия следует выполнить так, чтобы проволока не касалась стартерной крышки и не замедляла движение шкива.

Сбор и установка на место стартера

Чтобы собрать стартер и установить на исходное место, необходимо:

1. шкив повернуть пружиной вниз и поместить внутрь корпуса так, чтобы пружинный изгиб попал точно в паз корпуса;
2. установить шайбу, затем пружину, сверху нее – вторую шайбу;
3. поверх шайбы разместить чашку с усиками и вкрутить винт.

При сборке обязательно следует поставить обе шайбы, в противном случае пластиковая чашка через какое-то время будет повреждена пружиной, и при подтягивании шнура пользователь заметит, что его заклинило. Выглядеть это будет так, будто слетела пружина. Для устранения такой поломки потребуется установить винт большего размера или еще одну шайбу. Если найти требуемые детали не представляется возможным, достаточно немного ослабить винт, после чего стартер перестанет заклинивать. Однако нужно понимать, что это временные меры, и починить неисправность следует как можно скорее.

Наиболее распространенные виды неисправностей бензопилы

Эксплуатация бензопилы штиль 180 осуществляется в соответствии с инструкцией, прилагаемой к инструменту. Систему пуска пользователь включает после того, как будет убежден в наличии масла, бензина, и удостоверится в правильности натяжения цепи.

Работа с инструментом начинается после его безопасной фиксации в руках. При обнаружении отказа работы инструмента, необходимо определить чем вызваны неисправности бензопилы штиль.

Причинами, вызвавшими неисправность инструмента могут быть:

• появление протечки в масляной системе;
• образовавшиеся обрывы в шнуре картера;
• неисправности карбюратора;
• попадание воздуха в картер через сальники;
• изношенное состояние червячной шестерни в маслонасосе;
• не появляется искра на сечении зажигания;
• изношенность ведущей звездочки;
• нарушение целостности проушины под рычагом управления.

Для проведения самостоятельного ремонта, вышедшей из строя бензопилы штиль, применяются инструменты, которые имеются в запасе у каждого потребителя.

Это могут быть:

• отвертки;
• ключи торцевые и гаечные;
• шестигранники;
• вакуумметр, применяемый для определения дефектов в сальниках, карбюраторе, картере;
• воздушный компрессор, используемый при продувке и очистке узлов и агрегатов;
• т-образный ключ STIHL Torx 27;
• стопор, ограничивающий ход коленчатого вала;
• съемник под подшипник.
