Циркулярка из болгарки: технология изготовления электропилы

Меры безопасности при эксплуатации самодельной циркулярки

Прежде чем запускать самостоятельно изготовленную циркулярную пилу, стоит предпринять меры, которые позволят избежать травматизма. Если сконструирован ручной инструмент, кнопка его запуска должна располагаться подальше от вращающегося режущего диска. В случае со стационарной пилой столик, на котором располагается механическая часть, необходимо предварительно привинтить к полу.

При эксплуатации такого потенциально опасного приспособления, как самодельная циркулярная пила, необходимо соблюдать элементарную бдительность. Прежде всего, никогда не стоит располагаться на одной линии с вращающимся диском. Ведь последний может соскочить с вала при наборе критических оборотов. Также не следует слишком близко подносить к нему руки, которые должны находиться не ближе чем в 20 см от режущего элемента.

Источник

Настольная циркулярная пила

Торцовка, то есть поперечный распил досок или брусков под прямым углом получается качественнее, если использовать специальное приспособление.

Из болгарки также можно сделать такой станок своими руками.

  1. Для этого болгарку с диском по дереву закрепляют на поворотной планке перпендикулярно направлению длины доски так, чтобы плоскость диска была направлена строго вертикально. Одна точка крепления должна располагаться в районе редуктора, а вторая – на противоположном конце машинки.
  2. В корпусе редуктора имеются резьбовые отверстия для крепления штатных рукояток. С помощью уголков и этих отверстий болгарку нужно прикрепить к подвижной части станка.
  3. Задняя часть корпуса крепится к доске хомутом. Защитный кожух на диск можно использовать от любого электроинструмента подходящего размера.
  4. Ближе к вертикальной опоре нужно закрепить упорный уголок. Располагаться он должен строго перпендикулярно плоскости диска, как в вертикальном, так и в горизонтальном направлениях.

Пружина на заднем конце планки служит для возврата торцовочной пилы в исходное положение после окончания реза. Горизонтальный стол должен иметь поперечный паз, в который входит диск при распиле доски. Диаметр диска выбирают, ориентируясь на ширину досок. Так торцовку можно проводить в один заход. Главное, внутреннее отверстие диска должно совпадать с креплением на оси редуктора.

Конструкция циркулярной пилы гораздо сложнее торцовочного станка. Время контакта диска пилы с древесиной довольно продолжительное, поэтому и надежность крепления корпуса болгарки к станине должна быть выше.

Сейчас читают: Свеча зажигания для бензопилы: почему заливает свечу, зазор

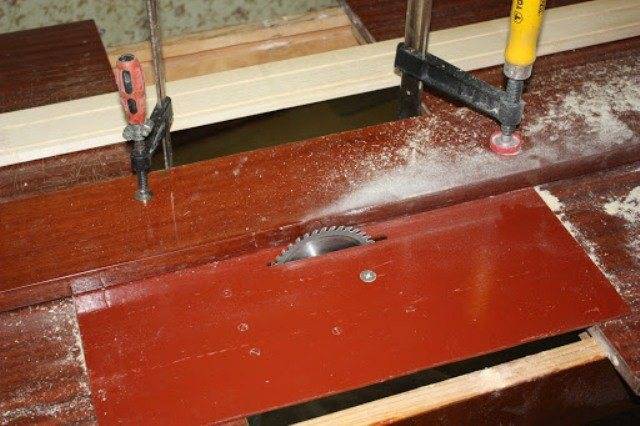

Вот так может выглядеть один из вариантов настольной циркулярки.

На фото видно, что рабочий стол состоит из двух плоскостей:

  • верхний стол предназначен для продвижения обрабатываемой детали;
  • нижний служит упором для шлифмашинки.

На верхней поверхности стола отчетливо видна головка болта, с помощью которого болгарка закреплена. Выступающий болт ограничивает ширину обрабатываемой доски. Справиться с этой проблемой можно, настелив еще один слой фанеры.

Упорный уголок должен иметь максимально возможную длину во избежание отклонения доски от направления распила. Крепление уголка лучше делать так, чтобы можно было менять рабочее расстояние между ним и диском: тогда ширина отрезаемой части тоже будет меняться.

Общие понятия о пилорамах

Главным назначением пилорамы является продольное распиливание древесины. Таким образом можно изготовить брус, доску, рейку и т.п. Кроме того, она может применяться для поперечного отрезания деревянных изделий и обрезания веток и других неровностей. Все пилорамы включают в себя следующие основные элементы: режущий инструмент, станину (основание) станка, направляющие для инструмента и деревянной заготовки, привод для режущего инструмента.

По типу режущего инструмента можно выделить дисковые, цепные и пильные пилорамы. Наиболее проста дисковая пилорама, которая основана на распиливании древесины с помощью вращающейся дисковой пилы. При этом узел крепления диска располагается стационарно, а деревянная заготовка подается поступательно.

Как просто и быстро сделать циркулярку из УШМ

Сразу нужно отметить, что вариантов изготовления самодельной циркулярной пилы из УШМ много, и все зависит от фантазии мастера, а также наличия расходных материалов. Первоначально рассмотрим простейший вариант изготовления циркулярки, используя для этого лист ДСП и прочие расходные материалы. Принцип изготовления такой циркулярки следующий:

  1. Берется лист ДСП размером 1х2 м, к которому приделываются ножки. В итоге получается стол, к которому необходимо прикрепить болгарку. Крепить инструмент необходимо исключительно снизу
  2. Изготавливается кронштейн для закрепления электроинструмента. Для этого применяются металлические пластины толщиной более 1 мм
  3. К столешнице пластины крепятся при помощи резьбовых соединений
  4. Чтобы можно было регулировать глубина распила, кронштейн следует сделать подвижного типа. Для этого подвижную и неподвижную часть кронштейна следует соединить при помощи болта с гайками
  5. Чтобы фиксировать инструмент в соответствующем положении, понадобится изготовить дополнительный кронштейн. За его основу берется длинный болт или шпилька. Гайки на шпильке будут обеспечивать фиксацию болгарки в соответствующем положении, а гильза, приваренная к подвижному кронштейну, отвечает за соединение
  6. В столешнице необходимо сделать прорезь, через которую будет выступать пильный круг. Для этого используется дрель со сверлом. По краям будущей прорези нужно сделать отверстия, а затем по ним произвести прямолинейное распиливание тонкими полотнами
  7. Дополнительно также изготавливается упор для столешницы, за счет которого происходит выравнивание распиливаемых заготовок

В итоге получаем стационарный станок для распиливания древесины, сделанный своими руками в домашних условиях. Теперь, зная, как из болгарки сделать циркулярку, можно приступать к делу. Видео инструкция по изготовлению самодельного станка представлена ниже.

Особенности конструкции

Отличительная особенность собранной своими руками циркулярной пилы из обыкновенной болгарки — её можно использовать и как бытовое приспособление, которое легко вручную переносить с места на место. Заводской агрегат представляет собой массивную сборную конструкцию. Но есть и минус — придется использовать дополнительные крепления, чтобы зафиксировать пилу на основе.

Циркулярная пила из болгарки своими руками — список компонентов:

  • Каркас или самодельный стол, на котором будет установлен инструмент и материал для обработки. Размер подбирается индивидуально, так, чтобы оператору было удобно простоять за пилой определенное время.
  • Станина для монтажа пилы.
  • Непосредственно сам двигатель, который приводит агрегат в действие.
  • Упор для скольжения агрегата.
  • Штанга для регулировки высоты в создаваемом пропиле.
  • Диск-насадка для распила материалов.
  • Редуктор.

Чтобы обезопасить самоделку, необходимо обращать внимание на правильный выбор диска. Болгарка — довольно сложный многофункциональный инструмент, поэтому нельзя использовать диск для обработки камня, если предстоит работа с древесиной

В любой момент он может заклинить и переломиться. В результате оператор получить серьезные травмы из-за осколков.

Если циркулярная пила будет установлена на пол, то каркас нужно надежно зафиксировать уголками — для обеспечения устойчивости. Чтобы сделать станину, можно разобрать старый ненужный шкаф, или приобрести несколько листов ДСП. Но самый надёжный вариант — изготовление конструкции из металла.


Самодельная циркулярка Обычно столешницу делают из фанеры. Стол должен прочно стоять на полу и не раскачиваться, поскольку в работе и без этого будет создаваться сильная вибрация.

На самодельную пилу требуется установить диск меньшего диаметра, чем был использован для болгарки. Таким образом двигатель не будет перегреваться при длительной нагрузке

Важно учитывать, чтобы мощность выбранного двигателя составляла минимум 1600 Вт

Если пользователь решил сделать более сложное устройство, то ему придётся искать дополнительные элементы: ременную передачу и систему шкивов. Используя ремень, можно понизить скорость дискового вращения.

Процесс переделки + (Видео)

Если быть точным, то это трудно назвать переделкой, это доработка или расширение функционала болгарки. Можно разделить доработку по стадиям или по шагам выполнения работы. Для начала определимся с основными задачами. Необходимо сделать стол под установку циркулярной пилы. Он может быть из любого доступного материала, но предпочтительнее будет основа из стального уголка.

Болгарка должна безболезненно устанавливаться и сниматься, поэтому крепление ее к столу должно быть открытым и доступным. Режущий диск будет установлен прямо на вал болгарки. Он должен иметь регулировку по высоте или менять высоту режущего диска над плоскостью стола.

На столе должна быть регулируемая направляющая. С ее помощью можно будет выставлять толщину отреза доски. Как частный случай можно установить угловую направляющую, если в этом есть потребность.

Итак, конструктивно делаем станок под имеющуюся болгарку с регулировкой по высоте режущего круга. Для простоты конструкции применим древесину:

Делаем в столешнице из доски прорезь под пилу. Если это будет мебельная плита или лист фанеры, то желательно ее укрепить дополнительной планкой вдоль положения режущего круга;

Заднюю часть конструкции станка крепим на шарнире. Затем закрепляем болгарку. Для ее крепления потребуется короткий болт с контргайкой. Болт будет вворачиваться вместо ручки, и крепить болгарку к шарнирной части станка;

Со стороны ручки болгарки делаем зажим с пропиленной регулировочной планкой. Это п-образная скоба, в которую ручка дрели должна плотно входить. Для плотности можно вклеить резиновые полосы. К этой же п-образной пластине будет крепиться регулировочная полоса с пропилом.

Шарнир и регулировочную планку закрепляем снизу к столешнице так, чтобы режущий круг ровно входил в пропил столешницы;

Устанавливаем столешницу на основание из стального уголка или деревянных брусков;

Подводим электричество. Необходимо выполнить условия электробезопасности. Лучше выполнить подключение с помощью кабеля, который не боится случайного падения на него отрезка доски;

Делаем пробный пуск. Диск пилы должен вращаться, не цепляя за края прорези. Если это не так, то надо изменить положение крепления шарнира или п-образной пластины. Подача на режущий круг материала не должна вызывать смещение или вибрации болгарки.

И болгарка, и ручная циркулярка – это очень удачный съемный привод для стационарной циркулярной пилы.

Из болгарки несложно сделать ручную циркулярную пилу. Для этого надо переделать защитный кожух, чтобы закрывался почти весь диск пилы. А на рабочий сектор диска необходимо установить подвижную защиту, которая будет сдвигаться во время работы. Еще на кожух желательно установить патрубок для пылесоса, если пила будет использоваться в помещении.

В передней части необходимо установить дополнительную изогнутую ручку из тонкостенной трубы. С этой ручкой будет надежней и безопасней фиксировать положение циркулярки во время работы.

https://youtube.com/watch?v=X2wZSBFQ4o4

Возможно, у вас возникнут трудности с созданием стационарной циркулярки из болгарки или ручной циркулярки. На строительных сайтах и форумах вы сможете отыскать требуемые чертежи несложных конструкций.

Как сделать кнопку включения циркулярки

После изготовления стационарного станка понадобится выполнить еще одну доработку — это кнопочная станция. Сделать кнопку для включения и отключения пилы необходимо обязательно, так как это позволит быстро в нужный момент прервать работу инструмента. Кроме того, работать стационарной циркуляркой, нажимая кнопку на корпусе электроинструмента, практически невозможно, поэтому об установке кнопочной станции нужно позаботиться на стадии проектирования или окончания работ.

Чтобы сделать кнопку включения, понадобится вывести провода от корпуса инструмента, и подсоединить их к переключателю, размещенному в конструкции изготовленного основания. Если не планируется использовать болгарку на станке, тогда можно использовать более простой способ — зафиксировать кнопку в нажатом положении при помощи хомута, а включать инструмент при помощи подключении вилки в розетку.

Советы и рекомендации

Если вы собираете цепную пилу на электрическом приводе, то рекомендуется применить поперечное размещение двигателя, что существенно упростит работу оператору. Если вы решили самостоятельно разработать чертеж для проектирования самодельной цепной пилы, ты разработайте еще и систему блокировки пуска, что сделает новое оборудование еще более безопасным для оператора.

Опытные пользователи ручных переделок советуют не забывать о жидкости внутри пилы. В бачке всегда должно находится смазывающее масло для гладкого и легкого распила. После использовать пилы, ее необходимо хорошо очистить от опилок и других загрязнений, а также смазать рабочие узлы.

Круглопильный станок из ручной циркулярки

Устройство круглопильного станка

Чтобы обеспечить максимальную безопасность при работе с круглопильным станком, стол рекомендуется привинтить к полу. Столешница должна быть как можно толще. Для увеличения степени прочности можно обшить ее тонкими металлическими листами. Это же увеличит скольжение заготовок, сделает работу более комфортной. Главное отличие станка от настольного типа конструкции — крепление болгарки производится не над столом, а под его поверхностью.

Для надежной фиксации используются саморезы, хомуты и другие специально заготовленные детали. Щель в столешнице тоже должна составлять порядка 4 мм от каждой стороны циркулярного диска. При необходимости можно оборудовать станок направляющими элементами из бруса, закрепленными саморезами.

Из болгарки сделать циркулярку очень просто

Важно соблюдать правила безопасности. Станок желательно оборудовать защитным оргстеклом

Заготовки подавать другими заготовками. Помнить, что нижняя часть диска должна вращаться по направлению к мастеру. Нельзя становиться при работе на одной линии с кругом, так как при очень высоких оборотах он может соскочить. Во время работы мастер обязан быть максимально бдительным и осторожным.

Схема проверки работоспособности циркулярной пилы

Видео по теме: Циркулярка из болгарки

Публикации по теме

Создание фрезерно-копировального станка в домашних условиях

Варианты изготовления фрезера из болгарки своими руками

Технологии изготовления отрезного станка из болгарки своими руками

Как сделать из болгарки “циркулярку” по дереву своими руками?

Циркулярная пила полезна, а иногда — просто необходима для домашнего мастера. Владельцы частных или дачных домов постоянно что-то ремонтируют, создают, перестраивают. Основным материалом является древесина или ее производные — фанера или ДСП, которые необходимо кроить, резать на заготовки или детали.

Приобретение ручной дисковой электропилы требует расходов, а создание стационарной циркулярки своими руками невозможно без рабочего вала и электродвигателя. Удачным выходом из положения станет использование в качестве приводного механизма болгарки, которая снабжена посадочным местом под пильный диск, имеет собственный электродвигатель. Понадобится лишь создание внешней оснастки, превращающей обычную УШМ в разновидность дисковой (циркулярной) пилы.

Создание стационарной циркулярной пилы самостоятельно

Прежде чем начинать монтировать стационарную пилу, необходимо оформить чертеж будущего изделия, тщательно его изучить, продумать все нюансы будущей работы.

Для работы следует приобрести:

  • ДСП для основания;
  • электродвигатель ДАО-А (можно от стиральной машины);
  • алюминиевый уголок 50х50, 4 шт.;
  • фанеру;
  • болты М6, 4 шт.;
  • уголок металлический 40х40;
  • доску толщиной 25 м;
  • опорную бобышку;
  • клиновой ремень.

Заранее определяют высоту станины. При изготовлении стола его покрывают жестяным листом. Поперечные части стола монтируют из уголка 60-80 мм. Снаружи ставят горизонтальную полку. Рабочими частями пилы служат мотор и зубчатый диск.

Схема проверки работоспособности циркулярной пилы.

В противном случае возрастает риск травматизации работника. Необходимо продумать и сопоставить мощность мотора будущей пилы с диаметром диска.

Будущая циркулярная пила имеет боковой упор, который монтируют из уголка 60-80 мм. Его размер превышает длину стола на 400 мм. Полку, предполагаемую для вертикальной установки, распиливают с двух сторон на одинаковую величину. Средняя ее часть должна быть равной длине стола. Оставшиеся части загибают так, чтобы по форме они напоминали букву «U». В ее нижней части делают отверстия для болтов М8-М10.

Главное звено будущей циркулярки – вал. Можно заранее купить его, но необходимо использовать лишь тот, который имеет место под диск. Недопустимо применять вал с плохо закрепленным диском. В этом случае поломка пилы неизбежна.

Заготавливают заранее самоустанавливающиеся шариковые подшипники. Другие их марки быстро придут в негодность. Передачу ставят клиноременную. Шестеренчатая передача может способствовать порче диска, если в древесине возникнет какое-либо инородное тело.

Вычисляют передаточное число. Для этого достаточно изучить обороты двигателя и величину частоты поворотов диска. Для диска, бывшего в работе, скорость при поступательном вращении – 70 м/с. У диска диаметром 400 мм количество оборотов составит от 300 до 500 в 1 мин. Он достаточно надежный, удобен в работе. Необходимо подобрать соответствующий двигатель. Однофазный асинхронный агрегат хорошо подходит для будущей пилы. Не применяют двигатели с высокими оборотами. Они имеют низкий КПД, недолговечны в работе.

Некоторые мастера используют трехфазный двигатель. Для него необходимо приобрести конденсаторы, пусковой и рабочий (БМ, МБГО, МБГП). Ставят в качестве пускового устройства особую кнопку, способную возвращаться в исходное положение. Исключена установка тумблера. Для трехфазного двигателя устанавливают заземляющую конструкцию. При работе с самодельной пилой необходимо соблюдать правила безопасности. Прежде чем делать циркулярную пилу, необходимо приобрести подвижный кожух, который будет защищать работника от воздействия пилы. К станку устанавливают сборник для опилок.

Техника безопасности

В процессе работы над отрезным станком (а также при его эксплуатации в дальнейшем) следует строго соблюдать технику безопасности. Обязательно используйте защитную маску или очки, а УШМ располагайте таким образом, чтобы сноп искр был направлен «от себя». Высокая пожароопасность оборудования требует проведения работы в проветриваемом помещении и вдали от горюче-смазочных материалов. Во время сварочных мероприятий следует также использовать защитную маску, перчатки из толстой кожи, закрытую обувь и защитный комбинезон.

Используя сварочный аппарат, обеспечьте хорошее заземление и избегайте эксплуатации оборудования с оголёнными участками кабелей. Помните о том, что сварка на открытой местности в дождливую погоду запрещена. Что же касается эксплуатации отрезного станка, то при обустройстве кнопки для его включения обезопасьте себя, установив простую развязку с силовым 12-вольтовым реле. Для этого можно сделать педаль с любым нефиксирующимся включателем (например, кнопку от дверного звонка) и применить любое твердотельное реле, рассчитанное на коммутацию токов не менее 10А. В качестве источника питания используют батарею или аккумулятор с напряжением от 5 до 24 В.

Важно Бензопила sd master

Отрезной станок из болгарки представляет собой удобный инструмент, который легко можно смастерить, если есть навыки работы с электросваркой и слесарным инструментом. Сделанная всего за один день маятниковая дисковая пила сбережёт время в дальнейшем и позволит выполнять слесарные и сварочные работы точно и аккуратно.

Пила на основе болгарки

Домашние мастера стремятся иметь в наличии болгарку. Этот инструмент занимает достойное место в мастерской. Болгарка позволяет:

  • резать металл;
  • зачищать сварные швы.

Иногда мастера приобретают новую болгарку в то время, когда старый инструмент еще находится в рабочем состоянии. Чтобы он зря не пылился на полках в мастерской, его можно взять за основу при изготовлении паркетки, а дополнив станину столом, удается соорудить стационарную циркулярную пилу.

Прежде чем приступить к работе, необходимо подготовить материалы и инструменты. Во время работы понадобятся листы фанеры, деревянные бруски, провода, внешние выключатели. Выполнять действия будет проще, если мастер будет иметь возможность пользоваться дрелью, молотком, лобзиком, плоскогубцами.

Сама болгарка понадобится при раскройке материалов для изготовления циркулярной пилы. Когда все материалы и инструменты будут подготовлены, можно переходить к практической работе:

  1. Из фанеры вырезают четыре прямоугольных листа со сторонами 40 и 80 см.
  2. Все четыре листа соединяют, чтобы получить короб с основанием 80х80 см.
  3. Для облегчения процесса соединения в углах фиксируют четыре небольших брусочка (они не только облегчат сборку, но и придадут дополнительную прочность, надежность конструкции).
  4. Полый короб накрывают столешницей (самый простой вариант можно вырезать из фанеры, но профессионалы рекомендуют использовать материал, обладающий ламинированной поверхностью).
  5. В подготовленной столешнице выпиливают узкое пространство, через которое будет выходить режущий инструмент.
  6. По обеим сторонам пропила высверливают отверстия, обеспечивающие надежную фиксацию инструмента.
  7. Болгарку располагают под столешницей, надежно фиксируя ее крепежными материалами (болгарка должна быть закреплена так, чтобы во время работы она не изменяла своего положения).
  8. В любом электроинструменте имеется кнопка включения, ее необходимо заблокировать, поскольку в дальнейшем циркулярка будет включаться через внешний выключатель.

Следуя этой пошаговой инструкции можно собрать рабочую модель пилы, как на фото.

Рекомендуется также соорудить подвижную каретку, в которую вбивают гвоздь, а затем при помощи плоскогубцев откусывают его шляпку. В результате получается важный элемент конструкции – эксцентрик, на который надевается заготовка. С его помощью при вращении детали удается точно срезать углы, превращая прямоугольные заготовки в закругленные детали.

Аналогичным способом сооружается циркулярка и на основе дисковой пилы. При этом во многом процесс заметно упрощается, так как инструмент будет гораздо проще прикрепить к столешнице.
