Инфракрасная паяльная станция своими руками

Простая паяльная станция с диммером

Рассмотрим самый простой вариант аналоговой паяльной станции без фена, только с паяльником. С работой справится пользователь с минимальными навыками.

Что потребуется:

  • паяльники обычные с нихромовой нитью накаливания. Лучше взять с большой мощностью, например, на 60, 80 Вт, диапазон регулировки будет шире;
  • розетка (внутренняя), подойдет старая советская на 5 А;
  • диммер — устройство для регулировки напряжения, например, для настройки интенсивности света лампочек накаливания. Так как экономное диодное освещение распространенно, устройство может быть незатребованным среди бытового хлама, его можно и купить, стоит дешево. Диммер по своему типоразмеру, принципу монтажа похож на розетку, только сверху селектор регулировки;
  • корпус: ДВП, лобзик, шурупы, силиконовый клей. Можно взять старый корпус компьютерного БП, распаячную коробку;
  • шнур с вилкой к сети питания. Взять от сломанного любого прибора, приобрести разборную вилку и 2 или 3-жильный (с жилой заземления) провод.

Далее, иллюстрированные этапы сборки с объяснением.

Выпиливаем из ДСП и собираем корпус. Применяем силиконовый клей, шурупчики, снизу — болтики, эту часть делаем съемной.  Отверстия: спереди под розетку, а точнее, под ее крепежный винт и провода, узел зафиксируем на поверхности, сверху — большое, под балласт диммера.

Внутри соединяем проводками диммер и розетку. Далее, присоединяем провод с вилкой для сети 220 В, выводим его из корпуса. При этом порядок проводков, полярность не имеет значения.

Устройство готово к работе, паяльник втыкаем в розетку базы, аппарат подключаем к сети. Установку можно использовать и так, но лучше сделать градуировку на диммере, чтобы четко определить, при каком положении будет перегрев или нужная температура.

Используем амперметр, нельзя его подключать параллельно — просто щупы к отверстиям подключенной розетки, — иначе он сгорит. Амперметр подсоединяется только последовательно нагрузке, то есть у нас паяльник должен быть включен в цепь. Поэтому берем еще одну разборную вилку с выведенными контактами, втыкаем ее в розетку станции.

При отключенной установке один вывод приматываем изолентой к зубчику вилки паяльника, второй — к одному из щупов амперметра. Подключаем станцию к сети. Ко второму зубчику вилки шнура паяльника касаемся другим щупом. Определяем величину тока, степень нагрева, делаем (ножом, надфилем, маркером и подобным) градуировку около селектора. Перед замерами на амперметре надо выставить параметр тока, соответствующий сети 220 В (переменный) и предельное его значение для имеющейся сети.

Как пользоваться паяльником

Проведение демонтажа радиодеталей таким устройством не представляет трудностей. Время выхода устройства на рабочий режим составляет 30 секунд. Время демонтажа микросхемы с 200 ножками — от 15 до 30 секунд. В качестве нижнего подогрева лучше всего использовать утюг. Применение ИК-паяльника в комплексе с утюгом позволяет сильно ускорить выпаивание деталей и смягчает его. В процессе работы устройство требуется держать на расстоянии 15 мм от прикуривателя.

При осуществлении работ не следует жалеть канифоли. Большое ее количество облегчает выпайку компонентов радиоплат и ускоряет ее. Канифоль начинает кипеть при 250°C. Во время работы не следует допускать чрезмерного ее испарения и кипения.

При ремонте деликатных микросхем необходимо накрывать корпус. Не рекомендуется оставлять устройство включенным, т.к. оно работает на пределе возможностей.

Схема паяльной станции своими руками, элементная база

Ключевой инструмент паяльной станции является паяльник. Если при самостоятельной сборке станции можно использовать какие-то элементы, снятые, например, с отслуживших свой срок бытовых приборов. То паяльник без всяких споров должен быть новый. Многие мастера отдают предпочтение изделиям Solomon и некоторым другим.

Схема паяльной станции

После подбора паяльника можно приступит к выбору диодного моста для электрической схемы и трансформатора. Для того, что бы получить напряжение в 5 В необходим линейный стабилизатор с хорошим охлаждением. В качестве альтернативного варианта можно рассмотреть использование трансформатора, у которого есть в наличии обмотка, которая необходима для обслуживания цифрового блока.

Принципиальную схему самодельного устройства можно поискать на специализированных форумах.

РадиоКот :: «Прикуяльник» или прикуриватель в роли паяльника

Добавить ссылку на обсуждение статьи на форумеРадиоКот >Лаборатория >Радиолюбительские технологии >

Теги статьи:Добавить тег

«Прикуяльник» или прикуриватель в роли паяльника

С днем рождения, котище. Расти, крепчай, и дорастай до Матёрого Котяры.Вспомню я пехоту и родную роту

и тебя за то что ты дал мне прикурить

Давай закурим товарищ по одной давай закурим товарищ мой (К.Шульженко)

То, что СМД компоненты стремительно наступают, никого уже убеждать не приходиться. Да и не просто наступают, а на горло. Я то для себя давно уже решил, что пора стремительно переходить на поверхностный монтаж. Это и красиво, и компактно, да и дешевле теперь уже. Микросхемы в ДИП корпусах дороже чем в планарных.

А многие современные чипы так и вовсе не выпускаются в ДИП исполнении. А ведь они весьма функциональны, и на требуют много «обвязки». Сказано — сделано. Начитался в интернете статей и начал обзаводиться инструментом. Тонкие припои, жидкие флюсы, тоненькие пинцетики, линзы, держалки, ну и т.д. И конечно же паяльная станция. Не есть дешевая агрегатина.

Решил сначало попаять обычным маленьким паяльником, только регулятор сделал простой. При определенной сноровке и прямых руках пайка получается весьма даже неплохо. Это запаивать получается неплохо, а вот выпаивать совсем даже наоборот. Начинается шаманство. Нитки, насадки, утюги, духовки, промышленные фены….. Способов немало. Как говорится: голь на выдумки хитра.

Сначало с этими неудобствами миришься, чертыхаясь, потом раздражаешься, потом материшься и звереешь (когда поотламываешь выводы так нужной тебе сейчас деталюшки). Помаялся, собрал немного денюжков, и прикупил паяльник и фен от китайской паяльной станции, а сам блок управления собрал по схеме замечательного парня из Пскова. Паяю, распаиваю, получаю удовольствие от процесса.

А тут как то знакомый радиолюбитель «фокус» показал: взял прикуриватель, открутил нагревательный элемент, прикрутил к нему провода, подключил к аккумулятору автомобильному, разобрал флешку, промазал ее канифолью жидкой, прогрел её этим прикуривателем и снял немаленький многоножковый чип. А в том что он его не перегрел и не спалил я уверен абсолютно.

Канифоль после этого процесса осталась на платке чистая и прозрачная, только немного потемнела. А кипеть она начинает где то около 250 градусов. Так что по ее состоянию можно судить о степени «вандализма» по отношению в выпаиваемым деталям. Зацепил меня этот «фокус». Это то, что называется — дёшево и сердито. Вот и решил немного поэкспериментировать с прикуривателем.

Взял схему простейшего ШИМ регулятора, мощный полевик, и соорудил простое дешевое устройство с регулируемой температурой на выходе. Получился такой себе гибрид прикуривателя-паяльника. блин. Результаты меня весьма порадовали. На мой взгляд, работать с ним много приятнее чем с феном. Попробуйте и вы.

Прикуриватель найти несложно, горстка недорогих деталей, немного удовольствия от процесса изготовления, и вы убедитесь как все просто и удобно. Вот небольшой ролик, как я выпаиваю и впаиваю деталюхи.

СХЕМА: А схем я перепробовал несколько. Начал с платы ШИМ на микроконтроллере. Сразу с замутом на будущее. Планировал сделать дистанционный контроль с использованием ИК термометра и обратную связь с поддержанием температуры в рабочей зоне. Но это все в будущем. Также сделал распространенную в интернете схему ШИМ регулятора на NE555 (или же отечественная 1006ВИ1). Но удачнее всех получилась схема ШИМ регулятора на UC3843. Вот она;

Почему удачнее? Диапазон регулировки коэффициента заполнения ШИМ от 0% до 100%. Кратко принцип работы: формируемое в микросхеме пилообразное напряжение, частота которого задается R1C1 через повторитель Q1 и делитель R3 поступает на внутренний компаратор, где сравнивается с постоянным напряжением, задаваемым делителем R5 R6 R7.

Как сделать своими руками термовоздушную паяльную станцию

Купить паяльную станцию с феном не каждому по карману, хотя ИК-станции стоят ещё больших денег, поэтому самый простой путь – собрать её своими руками. Однако, следует помнить, что такие воздушные паяльные станции обладают определёнными недостатками:

  1. Потоком воздуха можно случайно сдуть маленькие детали.
  2. Поверхность прогревается неравномерно.
  3. Для разных случаев требуются дополнительные насадки.

Паяльный фен своими руками: универсальная схема

Термофен – специальное устройство, которое нагревает место пайки потоком горячего воздуха.

Проще всего собрать прибор с феном на вентиляторе, а в качестве нагревателя использовать спираль.

Универсальная паяльная станция с феном

Если покупать нагреватель механический, то он достаточно дорогой. И при резких перепадах температур может простой треснуть. Не все могут самостоятельно сконструировать компрессор. В качестве поддувала можно использовать обычный малогабаритный вентилятор. Подойдёт кулер от домашнего ПК. Для знакомства с устройством такого прибора изучим схему паяльной станции своими руками.

Схема паяльной станции с феном состоит из основного блока и манипулятора-термофена, в котором происходит нагревание воздуха

Вентилятор расположим около термофена. К нему аккуратно присоединяем трубку для подачи тёплого воздуха. На торце кулера вытачиваем отверстие под сопло. С противоположной стороны кулер необходимо закрыть, чтобы обеспечить необходимую тягу.

Для более точечного направления тёплого воздуха можно приобрести готовые насадки на сопло термофена

Теперь подошла очередь сборки нагревательного элемента. Для этого необходимо накрутить нихромовую проволоку спиралью на основание нагревателя. Причём витки обязательно не должны касаться друг друга. Витки наматываются с учётом того, что сопротивление должно быть 70-90 Ом. Основание выбирают с плохой теплопроводностью и хорошей стойкостью к большим температурам.

Приступаем к поиску деталей для сопла. Лучше всего для этого подойдёт труба из керамики или фарфора. Оставляем небольшой зазор между стенками сопла и спиралью. Сверху поверхность обматываем изоляционными материалами. Можно использовать асбестовый слой, стекловолокно и т.д. Это увеличит высокое КПД фена, а также позволит брать его руками, не получив ожог. Крепим нагревательный элемент так, чтобы воздух подавался в трубку, а нагреватель находился точно посередине внутри сопла.

Система управления паяльной станцией

Для сборки системы управления самодельной паяльной станции типа фен своими руками в ней необходимо разместить два реостата: один регулирует входящий поток, другой − мощность нагревательного элемента. А вот выключатель обычно делается один как для нагревателя, так и для нагнетателя.

Варианты подключения системы управления к термофену.

Здесь очень важно правильно подключить провода, чтобы они соотносились с реостатами. Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю

Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю

Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю.

Сборка и настройка работы паяльной станции

Мощность паяльной станции, как мы уже замечали выше, обычно находится в пределах от 24 до 40 Ватт. Однако если вы планируете паять шины питания и проводники, то мощность прибора должна быть увеличена от 40 до 80 Ватт.

А вот паяльные инструменты на 100 Ватт и больше, как правило, используют для крупногабаритных конструкций из цветмета, которые, в принципе, обладают значительной теплопроводностью

Подробнее о том, как паять феном от паяльной станции, смотрите в этом видео.

Watch this video on YouTube

Сборка комплекта на жалах Hakko

Простая паяльная станция, а точнее комплекты для ее сборки на специальных жалах Hakko, популярные на торговой площадке Алиэкспресс. На сайтах продавцов также есть инструкция и схема соединений. Пользователю останется только найти корпус и соединить детали.

Особенность установки — инновационные жала HAKKO T12 которые чрезвычайно быстро разогреваются и не прогорают.

Потребуется выключатель, разъем для питающего шнура тип AS-Евровилка. Эти элементы могут быть в комплекте или же их можно заказать вместе с основными частями. На лицевую сторону выносятся разъемы для паяльника, пульт управление температурой и иными параметрами.

На плате дорожка («test») для управления настройками не соединенная, для доступа к регулировке ее контакты надо спаять.

В настройках есть возможность выставлять шаг регулировки t°, делать ее программную калибровку. Такая функция доступная прямо в процессе работы паяльника — реж. Р10, Р11. Как это сделать: нажать на энкодер, удерживать его пару сек., перейдем в Р10, затем кратковременным нажимом меняем шаг (сотни, десятки, единицы). Поворачивая ручку, меняем значение, потом снова жмем и пару сек. держим селектор энкодера — настройка сохраняется и совершается переход в Р11 и так далее. А двухсекундное нажатие возвращает в рабочий режим.

Если зажать включатель энкодера и подавать питание к контроллеру, то попадем в более объемное меню:

Блок питания надо докупить отдельно, хватит на 24 В, в зависимости от значения, на которое рассчитан паяльник. Можно обойтись и внешним БП 24 В, выдающим до 4 А.

БП можно создать и самостоятельно из следующего:

  • понижающий советский трансформатор;
  • готовая сборка с диодным мостом KBPC5019;
  • сетевые фильтры, они же электролитические конденсаторы для сглаживания пульсаций;
  • три параллельно соединенных полевых транзистора IRF730;
  • микросхема LM317;
  • радиатор охлаждения, вентилятор, подключенный через свой диодный мост.

Напряжение в нашем случае подается на управляющую плату (24.4 В). Опишем, как работает схема. На трансформатор идет напряжение от сети (220 В, 50 Гц), понижается им до 28 В. Выпрямляется диодным мостом, фильтруется конденсаторами, значение возрастает до 35 В. Далее, подается на плату регулировки из полевых транзисторов на основе микросхемы lm317. Подстраиваем подстроечным резистором, получаем 24.4 В постоянного напряжение, которое и запитывает установку.

Разновидности паяльных станций

Сначала надо определиться, какой тип паяльной станции у вас имеется, поскольку каждый вид отличается конкретными принципами действия. Обычная станция имеет контактный паяльник. Если же вместо него установлен особый термофен, перед вами термовоздушная станция.

Также выпускают смешанное оборудование, где есть и паяльник для контактной работы, и маленький фен. Инфракрасные станции не рекомендуются для использования новичкам, в первую очередь, из-за высокой стоимости (иногда цена уравнена к бюджету на целый автомобиль).

Без тщательного изучения технических нюансов можно с уверенностью сказать, что все из указанных паяльных станций схожи меж собой, поскольку в основе лежит блок управления. В нем размещена управляющая электроника и трансформатор. В дешевых моделях – аналоговые элементы управления, а в дорогих – качественные цифровые компоненты. Теперь стоит остановиться на каждой категории станций подробнее.

  • Контактная модель комплектуется разборными пальяниками со съемными нагревательными элементами. Часто в таких устройствах можно заменить жало для конкретного вида пайки. Многие контактные станции выпускают для опытных пользователей, так что всегда можно подобрать для оборудования отдельные аксессуары, помогающие в некоторых сложных и нестандартных видах работ.
  • Паяльная станция с термофеном в блоке управления может содержать вентилятор или компрессор. Также последний элемент могут размещать прямо в фене. Припой при работе с феном нагревается за счет горячих воздушных масс, так что можно равномерно прогревать не один контакт, а всю деталь. С помощью термофена можно отпаивать и многовыводные компоненты.
  • Смешанные станции от некоторых производителей могут иметь оловоотсос, но цена на оборудование при этом будет в несколько раз выше.
  • Инфракрасные устройства вместо фена или контактного паяльника обладают нагревательным элементом инфракрасного типа. Стоят они дороже всех остальных паяльных станций, но и помогают даже в работе со сложными элементами.

Как пользоваться паяльником

Проведение демонтажа радиодеталей таким устройством не представляет трудностей. Время выхода устройства на рабочий режим составляет 30 секунд. Время демонтажа микросхемы с 200 ножками — от 15 до 30 секунд. В качестве нижнего подогрева лучше всего использовать утюг. Применение ИК-паяльника в комплексе с утюгом позволяет сильно ускорить выпаивание деталей и смягчает его. В процессе работы устройство требуется держать на расстоянии 15 мм от прикуривателя.

При осуществлении работ не следует жалеть канифоли. Большое ее количество облегчает выпайку компонентов радиоплат и ускоряет ее. Канифоль начинает кипеть при 250°C. Во время работы не следует допускать чрезмерного ее испарения и кипения.

При ремонте деликатных микросхем необходимо накрывать корпус. Не рекомендуется оставлять устройство включенным, т.к. оно работает на пределе возможностей.

Способ №2. Бесконтактная паяльная станция

Как показывает практика, далеко не всегда нагревом жала можно воздействовать на любые элементы платы, к примеру, к тем же smd деталям крайне трудно подобраться. В таких ситуациях используется паяльный фен, направляющий поток горячего воздуха на ножки.

Несмотря на схожесть, переделать обычное устройство для сушки волос в инфракрасную станцию не получится, так как рабочая температура должна достигать 500 — 800ºС. Для сборки такой паяльной станции вам понадобится компрессор для подачи воздуха, нагревательный элемент, корпус для элементов управления, сопло, понижающий трансформатор, выпрямитель, блок управления скоростью подачи воздуха.

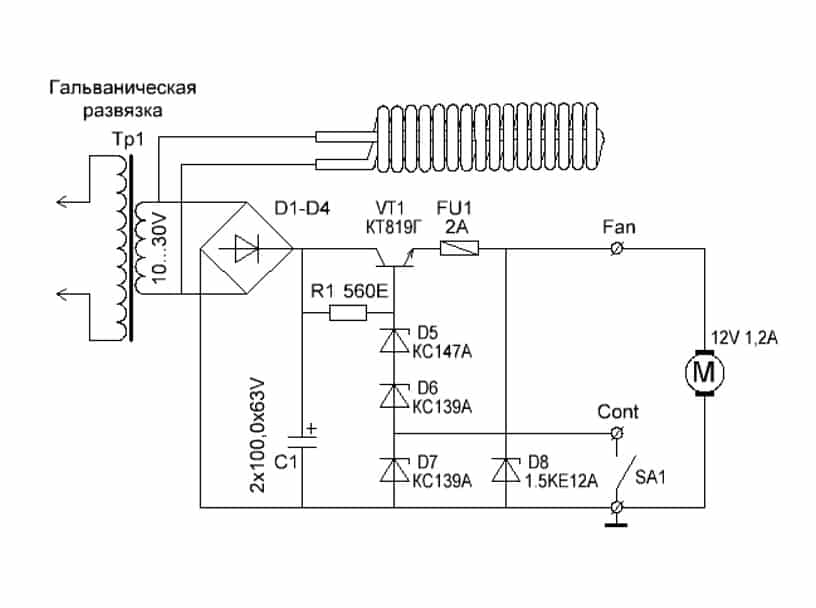

Принципиальная схема такой паяльной станции приведена на рисунке ниже:


Рис. 2: электрическая схема термофена

Принцип действия паяльной станции основан на воздействии инфракрасного излучения от нагревательного элемента непосредственно в область пайки. Компрессор подает воздух от нагревателя через сужающееся сопло, создавая эффект турбины, производительность насоса желательно обеспечить в пределах от 20 до 30 л в минуту.

При изготовлении инфракрасной станции существует два способа для ее выполнения — ручная модель или стационарная. Первый вариант подходит в тех ситуациях, когда корпус ИК паяльной предвидится относительно небольших размеров и будет удобно помещаться в руке. Второй способ подойдет для крупногабаритных приспособлений, в которых станция установлена неподвижно, а заготовка перемещается под соплом.

Рассмотрим такой пример изготовления паяльной станции бесконтактного типа:

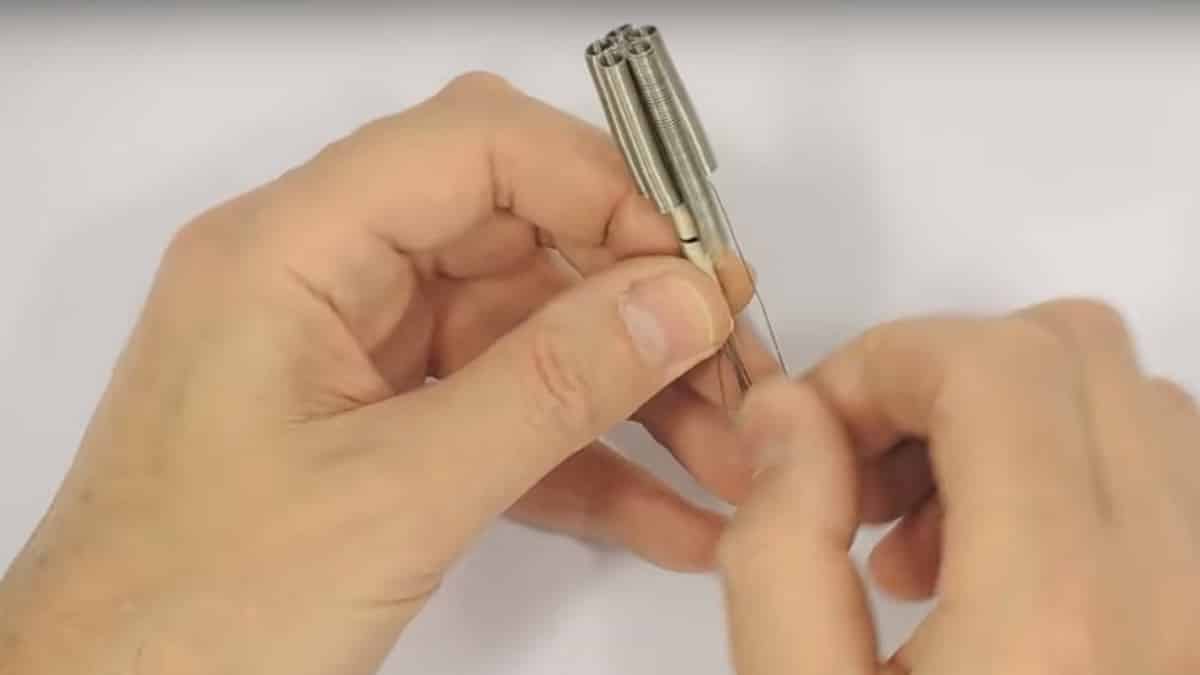

  • Намотайте нагревательную спираль из нихромовой проволоки, в данном случае используется диаметром 0,8мм. Можете взять и другой вариант, к примеру, от электрической плиты.

    Рис. 3: намотайте нагревательный элемент

  • Для намотки используйте жесткий каркас, укладывайте витки вплотную, но не делайте нахлестов и следите за тем, чтобы не закоротить намотку. Чем меньше диаметр проволоки у вас получится, тем эффективнее будет идти нагрев, достаточно будет спирали с наружным диаметром 8 – 10 мм.
  • В данном примере изготавливаются несколько спиралей, соединяемых параллельно для повышения температуры нагрева.
  • Установите полученную спираль на цилиндрический каркас из негорючего материала.


Рисунок 4: поместите спирали на диэлектрический элемент Предварительно удалите с каркаса все лишнее но если он уже готов, можете сразу осуществлять намотку.

  • Изготовьте металлический стакан для нагревательного элемента, в этом примере изготовления паяльной станции мы сделаем его из корпуса пальчиковой батарейки.
  • Из куска телескопической антенны от радиоприемника сделайте сопло, один край которого нужно расплескать и надеть на шайбу.

    Рис. 5. Наденьте шайбу

  • Прикрутите шайбу сопла к стакану из батарейки при помощи соразмерных болтов.

    Рис. 6: прикрутите сопло к стакану

  • Поместите внутрь стакана между спиралью и стенками термоизоляционный материал, чтобы предотвратить перегревание наружных деталей.
  • Соберите диодный мост из четырех полупроводниковых элементов, если под рукой уже есть готовая сборка, можете использовать и ее.
  • Изготовьте блок питания из понижающего трансформатора и выпрямительного агрегата, ваша задача получить на выходе низкое напряжение для снижения вероятности поражения электротоком. В рассматриваемом примере получается около 10 – 15В, мощность трансформатора составляет 150Вт. Аналогичная модель может браться с готового оборудования.
  • Корпус для паяльной станции мы изготовим из обычной пластиковой бутылки. В данном примере нам нужен прозрачный пластик, так как в нем легче подключать блок питания, нагнетатель воздуха и плату управления.

    Рис. 7. соедините все элементы в корпусе

  • Подключите куллер и нагревательную спираль к выводам блока питания, подсоедините регулятор напряжения.

    Рис. 8. установите кулер

Регулировка мощности теплового потока может осуществляться либо по скорости подачи воздуха, либо по уровню напряжения, подаваемого на нагреватель.

Подключите шнур питания к выводам трансформатора – паяльная станция готова к использованию.

Рис. 9: паяльная станция готова

Способы управления паяльными приборами

Помня о том, что именно паяльные станции чаще всего используются при изготовлении и ремонте электроники и в них заинтересованы не только профессионалы, но и любители, производители решили создать для них новый тип устройств, обладающих более широким функционалом и сочетающим возможности оборудования разных типов.

Одна из особенностей таких устройств заключается в том, что к ним можно подключить несколько модулей, превращающих их в устройства для выполнения контактной или бесконтактной пайки, а также совершения других операций благодаря прилагаемому комплекту насадок и наконечников.

Рассматривая различные модели оборудования для пайки, необходимо особое внимание обратить на способ управления станции. В зависимости от этого можно выделить два типа устройств — цифровые и аналоговые

При использовании приборов аналогового типа обязательно постоянное присутствие рядом с ними мастера, поскольку по достижении определенной температуры прибор должен быть отключён, иначе это приведет к перегреву паяльного жала.

В то же время у обесточенного устройства температура начинает снижаться и для возобновления пайки придётся подождать некоторое время, пока температура опять не поднимется до рабочей температуры.

В цифровых станциях работу поддерживает специальное программное обеспечение, которое следит за температурой нагрева жала и регулирует его при необходимости.

Из этого следует, что лучше всего выбирать для пайки устройства с цифровым режимом контроля, ведь в этом случае мастер может рассчитывать на более стабильный и точный уровень поддержания необходимой температуры.

Применение и устройство

Инфракрасный паяльник используется в основном при условиях отсутствия доступа к заменяемым компонентам. Применяется при замене мелких деталей, основным достоинством является отсутствие нагаров и прочих отложений, как при работе обычным паяльником, а также малая возможность повредить соседние элементы. Для домашнего использования возможно изготовить паяльник своими руками, используя прикуриватель от автомобиля.

Инфракрасная паяльная станция промышленного производства

Работа устройства происходит при питании 12 вольт, такое напряжения возможно получить путем использования преобразователя или не нужного блока питания для компьютера.

Изготовление

Перед сборкой паяльной станции, извлекается из корпуса прикуривателя нагревательный элемент. К контактам питания присоединяются провода питания, к центральному проводу возможно подвести медный провод с изоляцией. Сделать паяльник не составит большого труда, достаточно изолировать соединение на расстоянии от нагревательного элемента, возможно использовать термоусадочную трубку.

Термоусадочная трубка

Корпус производится из тугоплавкого материала. Возможно воспользоваться нерабочим паяльником или приобрести кусок стали. Необходимо следить за отсутствием соприкосновения проводов

Важно понимать, что подобного рода устройство используется при незначимых работах, так как температурные пороги, другие параметры не контролируются

Инфракрасная паяльная станция

Беспрерывное совершенствование паяльной техники обусловлено появлением более сложных печатных плат радиоэлектроники. Инфракрасная паяльная станция (ИПС) предназначена для работы с новым поколением чувствительных микросхем и других радиодеталей. Необычный подход к пайке основан на применении светового луча в инфракрасном диапазоне в качестве носителя тепловой энергии.

По мнению наших клиентов термостолы НП — это наиболее эффективное готовое решение для бережного и равномерного нижнего подогрева печатных плат при производстве и ремонте. Они также могут применяться для пайки оплавлением паяльной пасты по термопрофилю при единичном или мелкосерийном производстве печатных узлов.

На практике иногда приходится решать очень сложные задачи нагрева печатных узлов без права на ошибку.

Замена силового ключа на печатной плате с ТРЕХМИЛИМЕТРОВОЙ латунной подложкой при помощи термостола.

Для ускорения прототипы и мелкие серии сложных узлов вполне можно паять на термостолах.

Групповая пайка термокондуктивной 16-тислойной печатной платы с SMD по термопрофилю с использованием термостола.

Иногда для улучшения теплопроводности требуется паять компоненты с прижимом под вакуумом.

Пайка по термопрофилю на термостоле с применением специального вакуумного приспособления.

Миниатюрные термостолы НП 6-5 ПРО подходящее решение для технологии Chip-on-Board, а также пайки микросборок и СВЧ- модулей.

Термостолы серии НП это также:

Большинство предприятий оборонно-промышленного комплекса и сервисных центров России по достоинству оценили функциональность и высокие технические характеристики термостолов марки ТЕРМОПРО.

↑ Схема контроллера ИК паяльной станции

А управляет нагревом контроллер на двух ATMEGA8. С написанием программ у меня не очень, язык «Си» только «почитать», про ассемблер вообще молчу. Поэтому искал готовый вариант в интернете. Хотел именно на AVR, потому что для этих контроллеров у меня есть готовый программатор. Искал довольно долго. Изучил все ветки, посвященные паяльным станциям, на «Радиокоте» и на «Паяльнике». Остановился на этом варианте.

В нем достаточный функционал и он простой для повторения. Оба канала полностью идентичны. Единственное, что изменил — вместо MOC3023 поставил MOC3063, т.к. этот чип с контролем перехода через ноль, поэтому меньше помех в сеть

В момент разогрева потребляемая мощность около 3000 Вт и это важно. В нижнее плечо поставил симистор помощнее — BTA41

При первом запуске вышел небольшой «бабах». Оказалось, что я случайно подключил симистор параллельно нагрузке, т.е. фактически параллельно сети. Предохранители ушли в мир иной. А на втором канале «потерял» один провод. Больше никаких проблем не было. Будьте внимательны, не торопитесь при запуске!
