Гидравлический дровокол своими руками. видео и чертежи

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

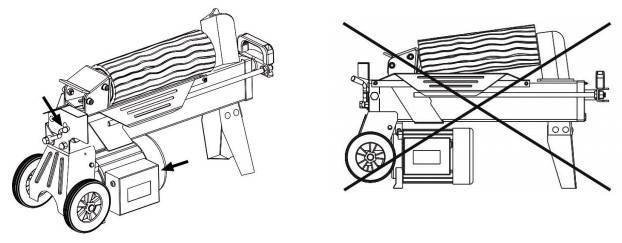

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

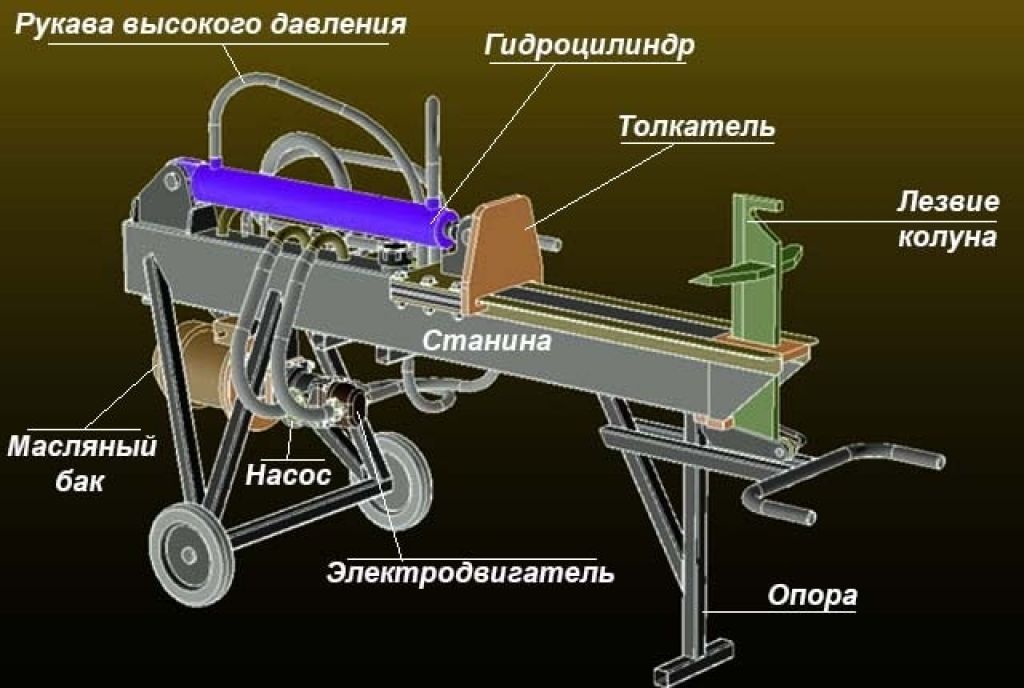

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Особенности самодельных моделей

Дровокол особенно необходим в частном домовладением, где приходится отапливать дом с использованием дров. Сделать подобный инструмент можно своими руками, это несложно и позволит сэкономить значительное количество средств. Работа с массивным деревом – дело довольно рискованное, можно получить травму, поэтом следует использовать хороший инструмент, соблюдая необходимые предписания по технике безопасности.

Механические агрегаты, что помогают раскалывать деревянные массивы и тяжелые бревна, имеют свойство накапливать энергию, они экономичны, ими легко управлять. В работе с такими устройствами не нужна мускульная сила. Агрегаты могут справиться с любыми бревнами и деревянными чушками. Работают в нажимном режиме и могут управляться с бревнами до 35 см длиной, физических усилий при этом не требуется.

Приспособления нажимного действия имеют привод ДВС, а также могут присоединяться к электромотору. Стоят они недешево, но с их использованием практически полностью исключаются мускульные усилия, которые необходимо расходовать. Используя это устройство, можно отапливать дом до 350 квадратных метров, при этом морозы могут быть сибирскими, до -35 градусов по Цельсию.

Обратный ход толкателя обычно бывает не более 7 сантиметров в секунду. За несколько часов можно заготовить одному человеку более полутоны дров. Работать нельзя с влажной древесиной, рекомендуется в теплое время года деревянные заготовки класть в поленницу под навес. Месяца за три дерево «подойдет» до нужной кондиции.Сырое дерево не дает достаточное количество тепла, теплопроводность гораздо ниже (на 25%), колун в нем часто увязает, извлечь его оттуда бывает порой крайне непросто. Самодельный дровокол можно сделать не хуже, чем фабричный, то есть в нем будет присутствовать горизонтальная и вертикальная подача заготовки.

Для ориентировки стоит сказать, какая может быть приблизительная денежная экономия:

• добротный агрегат, работающий на дизельном топливе и предназначенный для раскалывания чушек 25 см в диаметре, стоит от 20 тысяч рублей;
• машина, которая может «расправляться» с заготовками до 35 см, раскалывая их на 4-5 фрагментов, стоит около 30 тысяч рублей.

Разработка компоновочной схемы дровокола

Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.

Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.

Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.

Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.

Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).

Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.

Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.

Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.

Можно изготавливать машину с полуавтоматическим режимом работы. Оператор только подает заготовки и снимает расколотые фрагменты. Но подобные конструкции целесообразны при организации бесперебойной подачи заготовок на рубку. Нужны вспомогательные механизмы для подвоза напиленных чурбаков и ориентирования их перед подачей.

Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.

Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:

• Партия заготовок подвозится к дровоколу.
• Каждое бревно определенного размера укладывается на ложе.
• Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
• Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
• Расколотые поленья перемещаются на подставки за пределами ножа.
• Оператор переключает гидрораспределитель для обратного перемещения толкателя.
• Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
• Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.

Самодельный дровокол – что и как делать

Если есть необходимые материалы, то несложно сделать дровокол своими руками: чертежи, фото, инструкции находятся в свободном доступе в интернете. Для этого вам потребуются:

• различные металлические обрезки;
• болгарка;
• сварочный инвертор;
• умение варить;
• умение составлять и просчитывать схемы;
• творческая смекалка.

Реечный дровокол – схема и изготовление

Проще всего сделать реечный дровокол своими руками: чертежи, фото, инструкции которого выложены в интернете. Его основа – мощная стальная станина, к которой крепят клин, мотор и редуктор. Для его изготовления возьмите электромотор мощностью не менее 2 кВт и два шкива с соотношением диаметров не меньше 1:4. Также можно использовать редукторы от различных механизмов с коэффициентом передачи свыше 8:1. Если у вас нет электромотора, но есть бензиновый двигатель от пилы или триммера, можете подключить его. В этом случае придется еще больше увеличить коэффициент передачи редуктора из-за слишком высоких оборотов такого мотора. Нож для дровокола сделайте из листовой стали толщиной не менее 1 см, заточив его под углом 90 градусов. Для работы с толстыми бревнами необходимо делать составной нож, чтобы его толщина была не менее 5 см, а внутри усиливать его подходящей по форме стальной болванкой.

Примерная схема реечного дровокола

Шестеренка реечного механизма должна быть выше станины на 4–6 см и находится от ножа на расстоянии, равном двойной длине бревна. Кроме того, необходимо сделать каретку, которая будет ездить по станине. Высота каретки должна соответствовать высоте установки шестеренки реечного привода. На передней (обращенной к ножу) стороне каретки установите поперечную пластину, которая будет играть роль толкателя. Для нее используйте листовую сталь толщиной не меньше 7 мм. Установите на каретке любой шарнир, который позволит поднимать и опускать рейку, а также сделайте крепление для пружины, чтобы поднимать рейку выше шестеренки. Установите и закрепите возвратную пружину, которая будет двигать каретку в сторону редуктора. На станине установите рычаг, который будет прижимать рейку к шестеренке. Этим рычагом вы будете управлять работой дровокола – когда рычаг нажат, рейка соприкасается с шестеренкой и движется вперед. При необходимости обрежьте рейку болгаркой – она должна быть чуть короче, чем расстояние от подающей пластины до ножа.

Рейка для дровокола

Гидравлический дровокол – материалы и чертежи

Чтобы сделать гидравлический дровокол своими руками: чертежи, фото, инструкции для которого вы найдете ниже, потребуются:

• электрический или бензиновый мотор мощностью свыше 2 кВт;
• масляный насос;
• масляный бак;
• гидравлические шланги высокого давления;
• управляющий блок;
• гидроцилиндр;
• двутавровая или п-образная металлическая балка;
• металлический уголок с размером полки 30–40 мм;
• листовой металл толщиной 0,5–2 см (желательно запастись кусками разной толщины).

Примерная схема гидравлического дровокола

Из двутавровой или п-образной балки сделайте станину. Чем больше ширина балки, тем больше нагрузки выдержит станина и тем сложней будет транспортировать дровокол. Поэтому оптимальная ширина балки 10–15 см. Гидроцилиндр закрепите над балкой на высоте 5–7 см и установите на конце штока толкатель из листового металла толщиной 7–10 мм. Сделайте корпус для ножа, чтобы его можно было передвигать по станине.

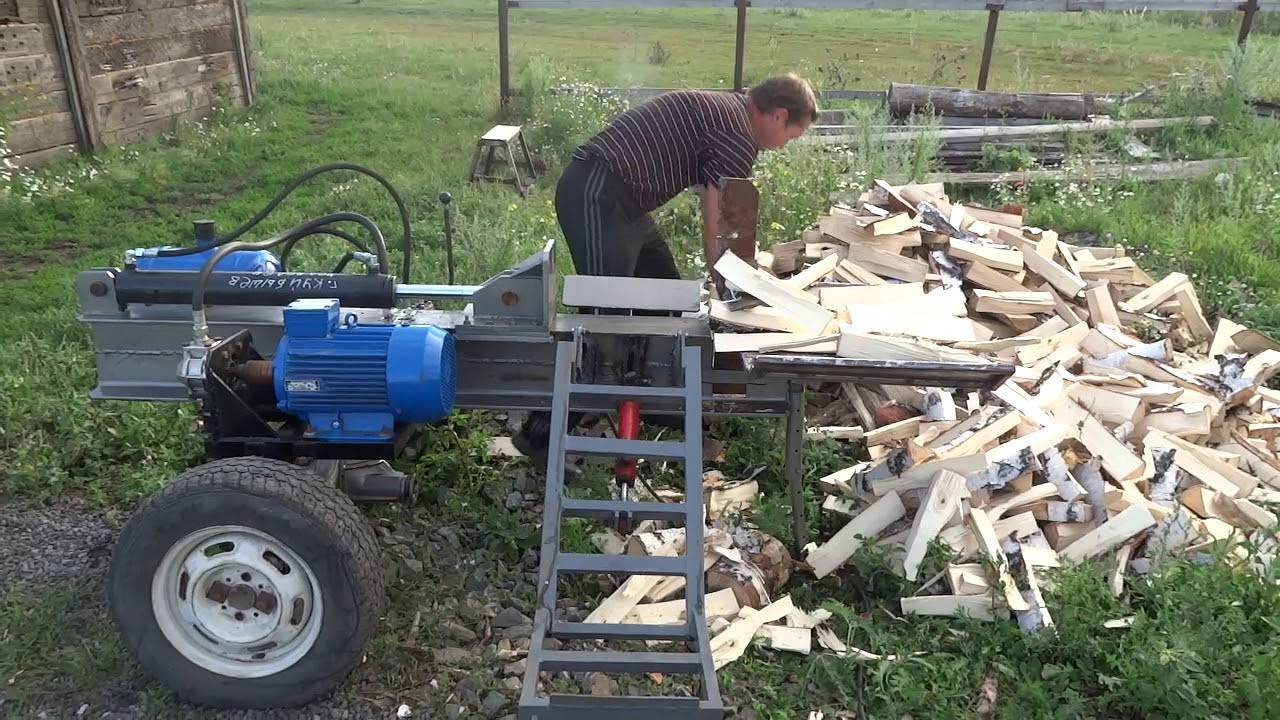

Вид собранного устройства

Нож сложной формы

Для фиксации ножа в различных положениях сделайте следующее:

• насверлите отверстий диаметром 12 мм с шагом 5 см по нижней стороне станины;
• просверлите 2 таки же отверстия с тем же шагом в корпусе ножа;
• сверху вставьте 2 болта диаметром 10 мм в корпус ножа и приварите их;
• отрегулировав длину рабочего пространства, зафиксируйте ножи металлическими шайбами и гайками.

Так вы сможете подгонять дровокол под различную длину поленьев. Пригласите хорошего гидравлика, чтобы он соединил в одну цепь масляный насос, масляный бак, управлящий блок и гидроцилиндр.

Какие заводские модели подойдут для дома или дачи

Для упрощения процесса заготовки дров на зиму в продаже есть минидровоколы ручного типа.

Устройство у всех похожее. На раме закреплено широкое стальное лезвие, по краях которого находятся пластины для удобства отделения чурок. В базовых моделях полено помещается внутрь рамы и ударяется сверху молотком.

Стоит выделить несколько дровоколов, которые покупают чаще всего:

1. Greenween. Имеет небольшой вес – 5,7 кг. Высота ‒ 35 см. Эргономичен. Колоть им дрова легко, поэтому справятся даже женщины. Средняя цена ‒ 5680 руб.
2. «Стрела». Универсальный инструмент, что-то среднее между домкратом (ломом) и колуном, поэтому хозяева научились находить ему и другое применение. Состоит из длинного стержня с резиновыми ручками и острого конуса внизу. Устройство поднимается над поленом и вонзается в него, раскалывая на части. Размеры небольшие. Минусы ‒ нагрузка на поясницу, плечо и риск получения травмы, если инструмент соскользнет с полена. При постоянном использовании на руках могут появиться мозоли. Средняя цена ‒ 1600 руб.
3. Kolundrov. Считается безопасной альтернативой «Стреле». Имеет высокую производительность. Чурки при расколе не разлетаются по сторонам, а остаются внутри. Есть отверстия для напольного крепежа. Средняя цена ‒ 5800 руб.

Особенности изделия

В хозяйстве дровокол всегда пригодится, его можно как купить в готовом виде, так и смастерить своими руками, используя подручные материалы. Готовые варианты усовершенствованы, здесь имеется ряд дополнительных функций, позволяющих за короткое время наколоть максимум дров.

Установок, работающих в автоматизированном формате, много. Это хорошо, ведь можно не тратить время на работу, а запустить машину, которая всё сделает сама. Специалисты выделяют несколько признаков, за которыми можно распределить механизмы на категории:

1. По способу укладки бревен машины могут быть вертикальными и горизонтальными. Отвесные конструкции считаются более мощными и выносливыми, поскольку могут за короткий период обработать даже толстую колоду. Если же полена кривые или имеют на себе много неровностей, то лучше отдать предпочтение горизонтальному механизму.
2. Максимальное количество укладываемых дров. В зависимости от этого критерия оборудование можно поделить на технику для домашнего применения и для промышленных масштабов.
3. Типы привода. Для домашнего использования подойдёт станок с маленький мощностью электрического типа.

В данном видео рассмотрим гидравлический дровокол:

Пошаговые инструкции: особенности сборки

В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.

Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:

Изображение	Этапы работ
	Выбор чертежа.
	Подготовка необходимых материалов.
	Сборка станины. Важным элементом является несущая рама, ее выполняют из швеллера, двутавра или профильной трубы.
	Монтаж конструктивных деталей. Выполняется установка толкательного механизма. Можно установить дополнительные детали: тепловое реле, защитную муфту.
	Колун следует выбирать четырехрезцовый.

Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.

Watch this video on YouTube

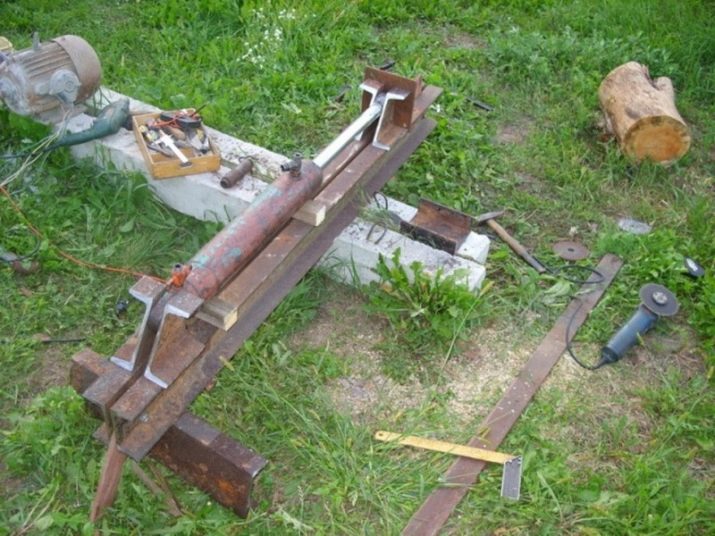

Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и насосным оборудованием.

Устройство гидравлической модели

Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.

Принципиальная схема гидравлического агрегата

Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.

При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.

Основные узлы агрегата

Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.

Watch this video on YouTube

Как соорудить модель винтового дровокола своими руками: чертежи

Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно  купить винтовой конус для дровокола. Также понадобится мощный двигатель, крепкая станина, понижающий редуктор и вал.

Так работает самодельный агрегат

Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:

• насадку нельзя напрямую монтировать к мотору;
• если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
• ременная и цепная передачи защищаются специальным кожухом;
• минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Самодельная винтовая модель

Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение. Затем подсоединяется двигатель.

Устройство простой самодельной установки

Пользуется популярностью модель дровокола с двигателем от стиральной машины. Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.

Двигатель от стиральной машины отлично подходит для сооружения дровокола

Watch this video on YouTube

Разновидности дровоколов

Дровоколы отличаются друг от друга несколькими признаками. В зависимости от выполняемых работ выделяют 2 больших класса установок:

• дровокол (также его часто называют колун) – с его помощью можно выполнять только раскалывание крупных чурок на мелкие поленья; эти механизмы в основном используются в домашних условиях;
• дровокольный станок, который наряду с функцией раскола чурок способен выполнить торцовку заготовок; чаще применяется в промышленном производстве.

По сфере применения выделяют дровоколы:

• бытовые (именно эти дровоколы легче всего изготовить своими руками);
• промышленные.

Механизмы могут работать за счет разного типа энергий, в соответствии с чем выделяют:

• бензиновые;

электрические;

на тракторной тяге (рабочая часть подсоединяется к специальной установке трактора, которая и производит движение механизма);

комбинированные (сочетают сразу несколько источников энергии).

По особенностям подачи заготовки существуют дровоколы:

• вертикальные;

горизонтальные;

смешанные.

В зависимости от того, можно ли перемещать устройство, бывают:

• мобильные дровоколы (предназначены для небольших объемов производства, а также для бытовых задач);
• стационарные (используются в промышленных масштабах).

Наконец, по принципу работы механизма выделяют:

• механические дровоколы;
• реечные (в полено ударяет рейка со специальным наконечником);

гидравлические (работают так же, но используют в качестве источника энергии гидравлический насос, благодаря чему справляются с более тяжелыми чурками);

конусные, винтовые (на чурку воздействует так называемый шуруп, который проникает в поверхность дерева, за счет чего оно распадается на составные части).

Разновидности древоколов

Основной принцип работы устройства – воздействие на древесину путем ввинчивания или удара массивного колуна. При этом по типу колуна выделяют:

• конусные. Здесь раскалывание дерева идет под действием ввинчивающегося внутрь колоды конусного элемента. Эту деталь по внешнему сходству еще называют «морковкой»;
• с клином-лезвием, врезающимся в древесину как обычный топор.

По типу привода выделяют:

• ручные механизмы, где усилие прилагает человек, а увеличивается оно за счет правильного приложения нагрузки и жесткого закрепления заготовки;
• электрический, где усилие задается электродвигателем. Чаще всего в таком варианте реализуют конусные модели, поскольку очень легко организовать вращение основной детали напрямую, без передаточных механизмов. Двигатель может работать от сети или на жидком топливе (бензине);
• гидравлический, точнее, гидравлический с электроприводом. Здесь первичное усилие дает электрика, а необходимое давление на заготовку передается через гидравлическую систему.

Также можно разделить устройства по методу укладки дров: горизонтально и вертикально. В большинстве бытовых моделей фрагмент ствола укладывается горизонтально, на специальную станину/подставку, причем более низко расположенные опоры больше подходят для массивных колод большого диаметра, а высоко – для относительно тонких кругляков. Модели с вертикальным расположением чаще встречаются в профессиональном сегменте, они мощнее и производительнее.

Встречаются также профессиональные устройства с возможность и горизонтальной, и вертикальной закладки дров.

Отдельно стоит также рассмотреть стационарные и мобильные изделия.

Краткий обзор конструкций механических дровоколов

В торговой сети реализуются несколько типов механических устройств для колки дров. Основными узлами являются:

1. Станина, на ней закреплены неподвижные и подвижные элементы. Попутно на станине располагают ложе, в него укладывают напиленные заготовки.
2. Неподвижный топор представляет собой заточенную пластину, установленную перпендикулярно поверхности чурбака.
3. Подвижная часть – это исполнительный механизм. Обычно оборудуют толкатель, с его помощью фрагмент бревна перемещается на лезвие ножа.
4. Механизм привода и энергетическое устройство, создающее усилие для выполнения основной работы.

Принято классифицировать устройства по принципу действия:

• Вращающиеся конусы – эти механизмы вворачиваются внутрь древесины. Конус при проникновении в тело чурбака раздвигает волокна. Разрушается структура и заготовка распадается на несколько поленьев.
• Динамического действия – устройство привода изготовлено на базе маховика. В этой конструкции момент инерции, накопленный при вращении массивного тела, в нужный момент передается на толкатель. Тот проталкивает фрагмент на режущую грань.
• Реечного типа – преобразование вращения в поступательное движение происходит в реечном механизме. Толкатель совершает возвратно-поступательное перемещение.
• Гидравлический привод позволяет от небольшого по мощности двигателя получать значительное усилие на исполнительном механизме.
• Рычажного действия механизм позволяет развивать высокое усилие за счет разной длины рычагов. Надавливая на длинный рычаг, на коротком получают более высокую силу, чем приложено изначально.

По расположению раскалываемого обрезка бревна на машине для раскалывания дров:

1. Вертикальная ориентация позволяет установить компактную конструкцию в ограниченном пространстве. Часто небольшие гидро дровоколы монтируют рядом с каминами или печами, где и происходит их сжигание.
2. Горизонтальное расположение станины позволяет ставить большие по размеру чурбаки. Даже заготовки сложной формы будут расколоты на отдельные элементы.

Насосы для привода машин для колки дров от тракторной гидравлики используют для мобильных установок. Их применяют на удалении, где нет возможности подключиться к электросети.

Устройства, используемые на площадках, имеющих электроснабжение, создают на базе электродвигателей.
