Фундамент шведская плита: технология строительства и особенности ушп

Особенность шведской технологии

Шведская плита (Schwedenplatte) – утепленная разновидность плитного фундамента на песчаной подушке. Ее верхняя поверхность – это теплый пол, обогревающий все здание. Это достигается за счет теплонесущих шлангов заложенных в армированный каркас вместе с другими инженерными коммуникациями. Дополняет эффект надежная теплоизоляция основания плиты. То есть вся энергия расходуется только для нагрева бетона.

Утепленная экструдированным пенополистиролом плита играет важную роль в сохранении тепла внутри зданий. В традиционных вариантах потеря тепла через пол может достигать до 20% от общего объема теплопотерь. Шведская же плита устроена именно таким образом, что сама по себе бережет тепло.

Основные варианты исполнения для различных построек:

Для больших домов сложной планировки рекомендуется сплошная плита толщиной 150-180 мм, с контурными и перекрестными ребрами жесткости (шаг ребер – от 1,5 до 4 м).
Для домов меньшего размера подойдет гладкая монолитная плита 250-300 мм толщиной.
Для компактных построек (гаражи, бани) – решетчатая плита с размером ячейки порядка 1,5×1,5 м.

Как видно, Schwedenplatte позволяет совершенно легко выполнить фундамент как под простые, так и под сложные архитектурные формы.

Но есть и недостатки

Разумеется, в УШП есть и серьезные недостатки.

Прежде всего, многие сразу отказываются от этой идеи из-за дороговизны. Обустройство «шведской плиты» обходится дороже обычного плитного фундамента (тем временем мы с вами помним, что он относится к самым дорогим типам основания под дом). Стоимость УШП площадью в 100 «квадратов» обойдется более чем в миллион рублей.
Второе серьезное ограничение при строительстве дома с УШП — можно сразу прощаться с идеей о подвале. Ну или будьте готовы потратить на его обустройства космические деньги.
Если первые две особенности вас не пугают — у нас есть и еще несколько способов вас напугать. Представьте себе, что в систему теплого пола залита вода, все это залито бетоном, закрыто напольным покрытием, все хорошо. И вдруг в доме отключается электричество. На дворе зима, и, как назло, достаточно морозная. Вода замерзнет, трубы лопнут, с системой отопления можно попрощаться до момента ремонта. А чтобы отремонтировать систему — придется разбивать бетон фундамента. Конечно, можно изначально залить в систему антифриз. Но что будет, если выйдут из строя «зашитые» в бетонную толщу трубы водоснабжения или канализации? Любая подобная авария приведет к необходимости производить очень грязные и очень глубокие работы.
При обустройстве УШП прокладку всех коммуникаций нужно проводить с ювелирной аккуратностью. Всю технологию нужно досконально знать и иметь опыт в этой сфере. Так что нужно будет очень тщательно подходить к выбору бригады. Любые огрехи строителей при строительстве такого фундамента исправить будет уже нельзя. Так что УШП стоит выбирать, только если вы точно знаете, что найдете квалифицированных мастеров для его обустройства.
УШП укладывается на ровном участке. Если имеется уклон, его нужно выровнять — прибегнуть к отсыпке. А это сделает ваш фундамент еще дороже.

Фото: hotwell.com

И, наконец, не стоит выбирать УШП, если участок стоит на торфяниках или на другом типе подтапливаемой почвы с низкой несущей способностью. Поскольку такой фундамент довольно тонкий, он будет постепенно утапливаться в грунт.

Людмила Губаева

Недвижимость Татарстан

Армирование фундамента шведской плиты и монтаж теплого пола

Армирование фундамента выполняется для восприятия конструкцией растягивающих нагрузок. Технология выполняется по следующей схеме:

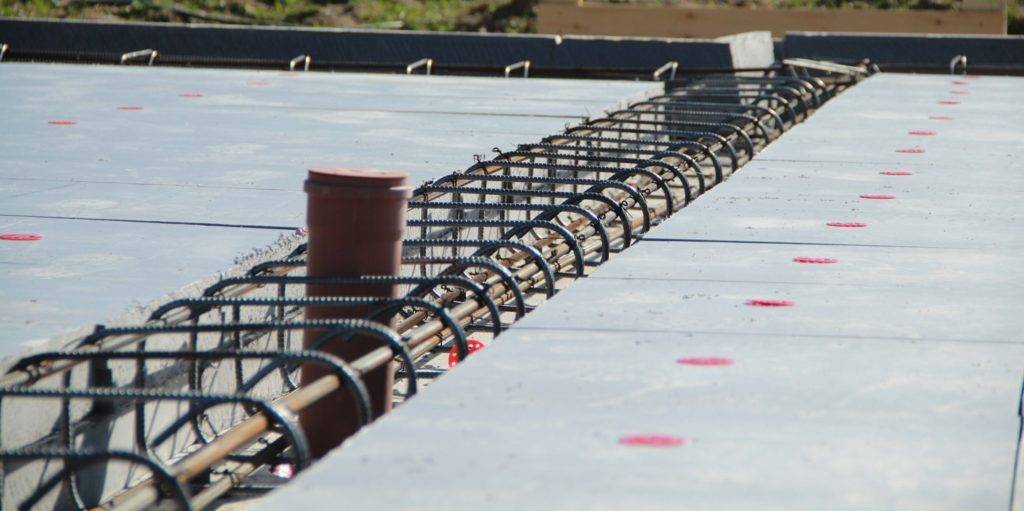

создание ребер жесткости под ростверк: из арматуры толщиной 10-16 мм, связанной прямоугольными хомутами 6-8 мм с шагом 300 мм, укладываются каркасы с учетом защитного слоя бетона;

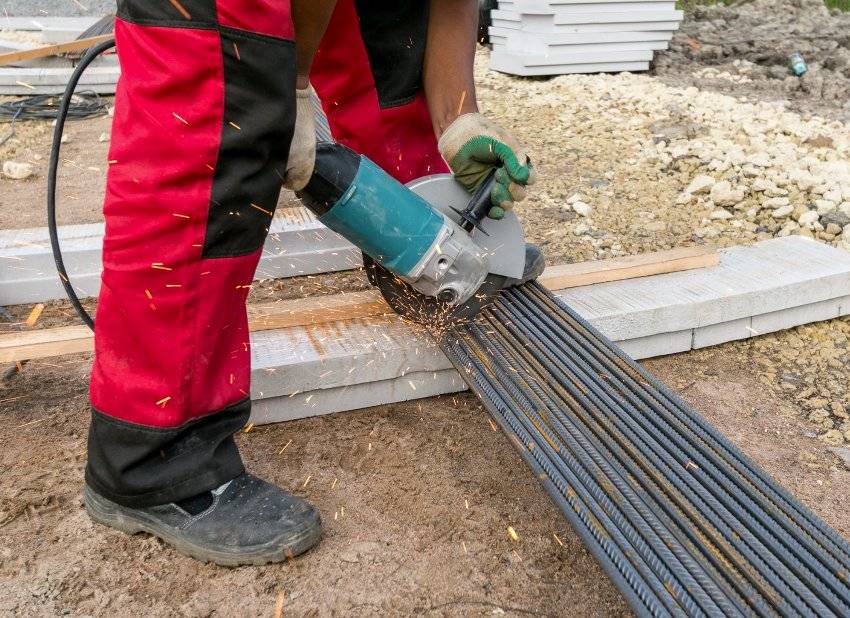

Распил арматуры для УШП фундамента

армирование плиты: установка между ребрами жесткости двух арматурных сеток с ячейками 150х150 мм из прутьев толщиной 10-14 мм, шириной ячейки 15 см с обвязкой элементов конструкций скрутками проволоки через каждые 25-30 см.

Толщина прутьев подбирается с учетом конструкционных, снеговых и эксплуатационных нагрузок на поверхность. В ребрах жесткости не следует устанавливать инженерные коммуникации. Чтобы не повредить утеплитель, пространственный арматурный каркас рекомендуется собирать отдельно, а затем нужно уложить его в готовом виде на специальные фиксаторы в зоне расположения ростверка, где каркасы соединяются между собой. Увязка сетки для плиты выполняется на месте. Нижняя конструкция устанавливается на фиксаторы из ПВХ.

Технология шведской утепленной плиты предполагает устройство теплого пола в толще монолитного фундамента. Контур теплого пола укладывается на верхнюю сетку и прикрепляется нейлоновыми хомутами. В связи с этим следует учитывать толщину верхнего защитного слоя бетона, которая должна быть 50-70 мм. В местах, где располагаются несущие стены или дверные проемы, трубы следует поместить в гильзы из прочного материала. Между трубами должно быть расстояние не менее 10 см.

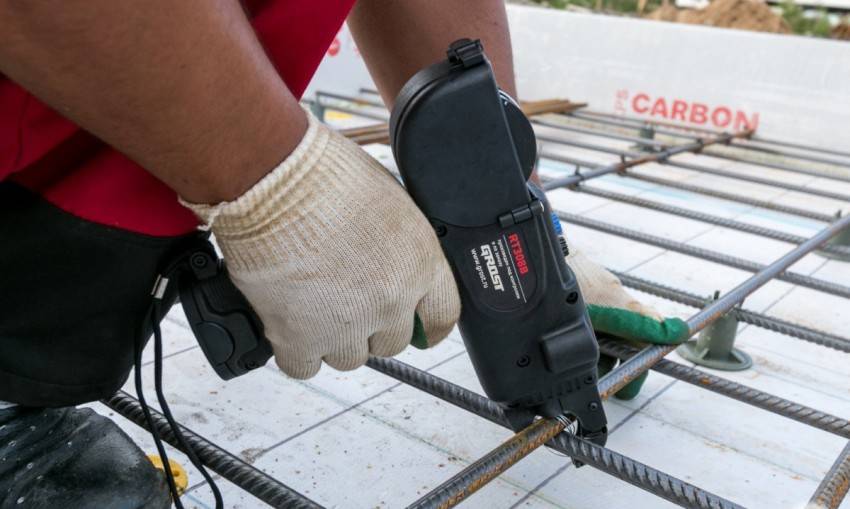

Скреплять арматуру лучше специальным пистолетом

Если укладка будет более плотной, на эффективность это не повлияет, но повлечет перерасход материала. Расстояние, превышающее 25 см, ухудшит равномерное распределение тепла по поверхности. Возле стен трубы необходимо располагать более плотно, чем в центральной части будущих помещений. От стены следует сделать отступ около 15 см.

Распределительные элементы системы выводятся наверх и фиксируются на прутьях, забитых вертикально. Коллектор следует располагать в месте, предусмотренном проектом на заданной высоте. Для его устройства в фундамент вбивается четыре арматурных стержня длиной 1,5 м. На них закрепляется доска и временно фиксируется коллектор. К нему подключаются трубы теплого пола. В местах подъема гибких труб к коллектору их необходимо защитить, использовав специальную гофрированную трубу.

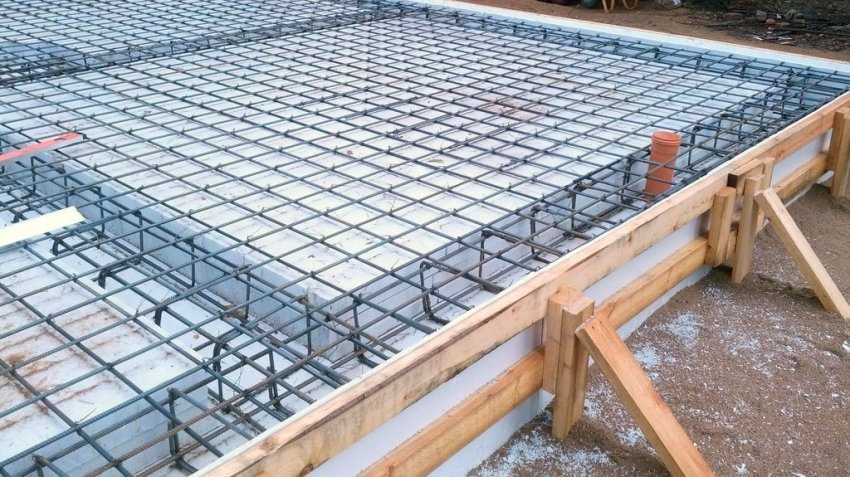

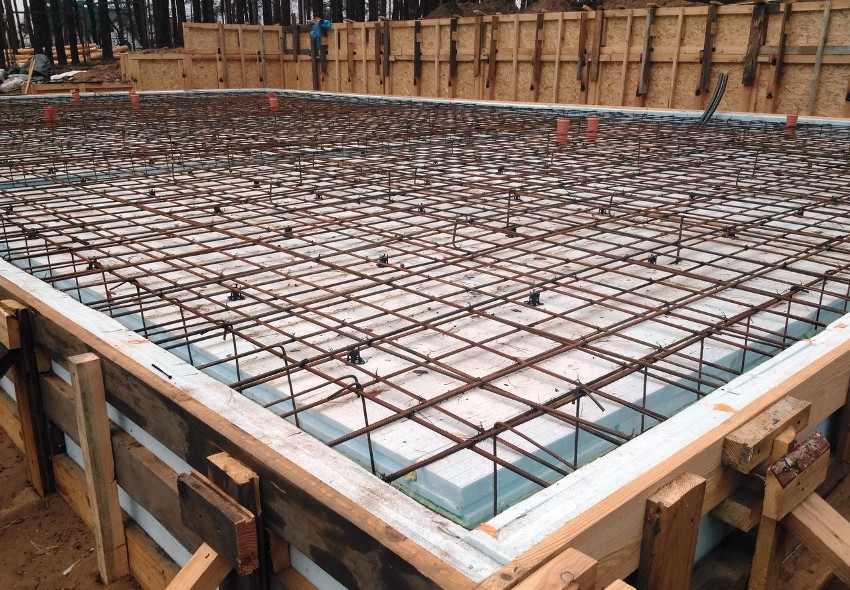

В УШП фундаменте вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры

Конструкция фундамента УШП: фото изделия в разрезе

Конструкция состоит из следующих пластов, которые наглядно показаны на рисунке шведской плиты фундамента в разрезе:

бетонной заливки;

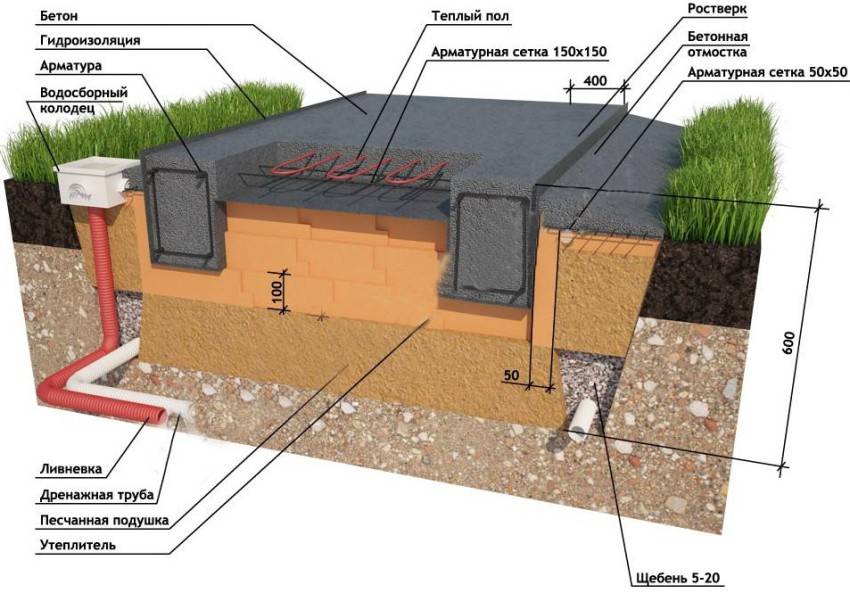

Шведская плита фундамент в разрезе

армированного слоя;
пласта амортизации;
изоляционных слоев.

Бетонная заливка, или монолит, представлена обычным фундаментом толщиной всего 10 см, благодаря чему конструкция создается за один день. Это положительно отражается на качестве плиты, а именно: исключается слоистость и снижается стоимость выполнения работ. В данном слое прокладывается система теплого пола. Основание изолируется от грунта утеплителем, который представлен экструдированным плитным пенополистиролом.

Армирование также выполняется в короткий срок в связи с использованием небольшого количества металлических прутьев. Крепко связанная армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента при естественном движении грунта.

Традиционный слой амортизации, состоящий из песка и щебня, который применяется в обычном фундаменте, дополняется по данной технологии УШП слоем глины. Благодаря этому геотекстиль, прокладываемый между минеральными слоями, не подвергается воздействию влаги. Дополнительный гидроизоляционный слой в фундаменте необходим для того, чтобы уберечь конструкцию от влияния грунтовых вод, которые могут размыть слои. В толще песка под слоем утеплителя устанавливаются канализации и система водопровода, характер которых влияет на цену УШП.

Армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента

Для создания долговечной и прочной конструкции следует обустроить ее утепление, благодаря чему фундамент не будет растрескиваться и пучиться при температурных колебаниях. Процесс выполняется с помощью производных стиролов, вследствие чего срок эксплуатации увеличивается в несколько раз. Утеплитель укладывается не только снизу, но и вертикально по периметру плиты, дублируя опалубку основания. Также слой располагается под отмосткой здания горизонтально на глубине подошвы ж/б конструкции. Такая технология увеличивает стоимость УШП, но снижает дальнейшие затраты на обогрев помещения.

Дренажные коммуникации необходимы для создания системы отвода влаги от фундамента, что предотвращает его от повреждения. Гидроизоляционный слой, обладающий пароизолирующими свойствами, обеспечивает защиту бетона от влаги.

Что такое УШП

Шведская теплая плита под фундамент при ее описании может быть представлена как монолит из железобетона, монтируемый на слое теплоизолятора. Поскольку суровые условия Скандинавских островов ненамного отличаются от климата северных регионов России – указанное изобретение нашло широкое применение и у нас в стране.

Благодаря оригинальному фундаментному решению, подготовленному специалистами из Швеции, нагрузка от возводимого строения равномерно распределяется по поверхности грунта.

При этом располагающийся под монолитом слой утеплителя надежно защищает основание от промерзания, что исключает такие неприятные явления, как вспучивание при морозах или осаживание в периоды оттепелей. Теплоизоляционная прослойка придает основанию дополнительную прочность и существенно продлевает сроки его эксплуатации, одновременно гарантируя качественную гидроизоляцию.

Указанное свойство утепленной плиты позволяет применять ее в следующих критических условиях:

при близком расположении грунтовых вод;
на рыхлых, а также мягких или легких, сыпучих грунтах;
на так называемых плавающих основаниях (богатых торфом землях, в частности).

В последнем случае также имеются в виду почвы, которые подвержены смещениям или вспучиванию.

Конструкция утеплённой плиты

В отличие от обычной монолитной плиты, фундамент УШП имеет ряд конструкционных особенностей, обеспечивающих ей выдающиеся показатели устойчивости и теплосбережения. Другой характерной чертой шведской плиты считается использование материалов премиального качества. Это подразумевает значительные финансовые вложения, однако результат определённо того стоит: при сроке эксплуатации свыше 50–70 лет застройщик получает готовый пол с практически глухим утеплением и возможность основать многоэтажное здание даже на очень слабых и пучинистых грунтах с высоким УГВ.

Утепление шведской плиты выполняется специальным сортаментом изделий из экструзионного пенополистирола. Поскольку даже при относительно небольшой толщине плита может иметь значительный собственный вес и выдерживать массу постройки до 2–3 этажей, материал утепления должен обладать высокой устойчивостью к деформациям при сжатии — от 200 кПа. Более дешёвый ПСБ не может похвастать достаточно высокими показателями прочности.

Устранение проявлений морозного пучения под фундаментом достигается непрерывным поясом утепления по периметру фундамента и устройством отмостки, отводящей воду. Утепление под отмосткой обычно составляет 50–70 мм, при теплопроводности изоляционных материалов не выше 0,035 Вт/м*К. При тех же показателях толщина слоя утепления самой плиты может достигать 200–250 мм. Максимальное значение деформации качественного утеплителя под полной нагрузкой при такой толщине составляет порядка 10–15 мм.

Другая особенность УШП — повышенная прочность и пространственная жёсткость, что достигается за счёт специальной конфигурации нижней части фундамента. По периметру и под несущими стенами плита имеет выступающие рёбра, равномерно распределяющие нагрузку по всей площади опоры и придающие ей очень высокую жёсткость. Даже при строительстве двухэтажного каменного дома сила давления на грунт редко превышает 0,6–0,8 кгс/см2, соответственно здание будет устойчиво стоять даже на насыщенной влагой супеси, торфяном грунте и пластичной глине.

Ввиду описанных выше особенностей основная задача при сооружении УШП сводится к тому, чтобы плита не испытывала деформаций под весом строительных конструкций. В общей практике высота рёбер жёсткости составляет от 2 до 5 значений толщины плиты. При этом если пролёт между рёбрами превышает 50–70 значений их толщины, плиту усиливают либо более густой схемой армирования, либо устройством дополнительных промежуточных рёбер.

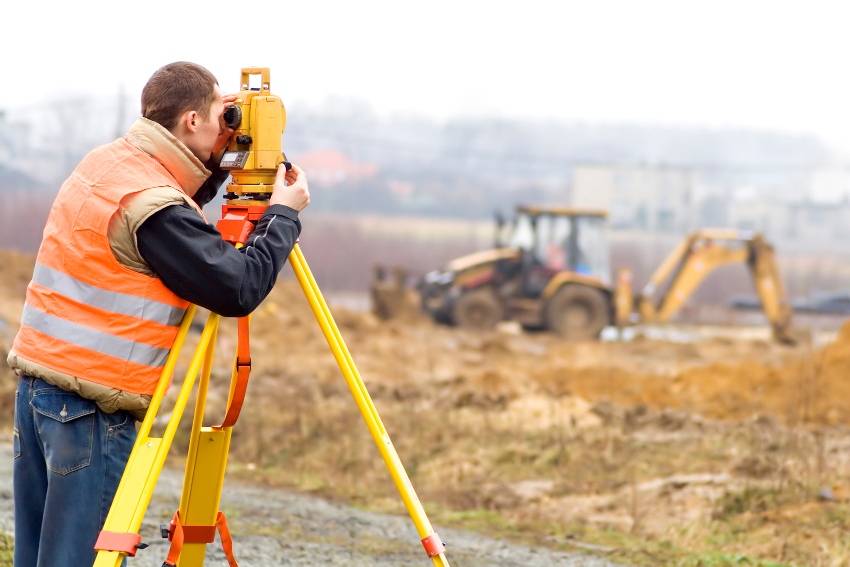

Изыскательные работы, расчет УШП и трассировка местности

Изыскательные мероприятия предшествуют началу строительства. Они выполняются с целью определения характера грунта и его несущей способности. Уточняется уровень грунтовых вод местности, состав почвы и возможные колебания нижних слоев грунта. Эти показатели должны быть максимально правильными и точными, чтобы обеспечить впоследствии прочный фундамент. Поэтому здесь следует воспользоваться услугами специалистов.

Главным отличием расчета утепленной плиты фундамента является последовательное определение параметров каждого слоя по мере строительства с учетом фактических нагрузок и воздействий. Для этого применяются специальные компьютерные программы, которые определяют индивидуальные характеристики фундамента.

После проведения всех подготовительных мероприятий приступают непосредственно к строительству фундамента. Для этого следует выполнить разметку территории, представляющую собой нанесение натурных осей. По грунту очерчиваются контуры котлована, устанавливаются обноски, по которым натягиваются шнуры, необходимые для монтажа опалубки. Главным преимуществом обносок (по сравнению с обычными колышками) является удобная П-образная конструкция, положение которой нивелируется один раз в горизонтальной плоскости. Если шнур при необходимости временно снимается, после установки его на место не требуется выполнять регулировку.

Перед закладкой фундамента проводятся изыскательные работы, которые направлены на определение типа грунта, его несущую способность

Котлован должен планироваться больших размеров, чем плита фундамента. С каждой стороны следует оставить припуск около 1 м. Такие отступы будут использоваться для монтажа дренажей. Это может быть кольцевой дренаж для понижения уровня грунтовых вод или пристенный, применяемый для отведения верховодки, которая образуется при постоянном скоплении дождевых и паводковых вод подстилающего слоя в техногенных зонах.

Статья по теме:

Потенциальные проблемы и возможности их предотвращения

Толщина утепленной плиты армированного бетона ориентировочно составляет 10 см. Однако параметр должен быть вычислен с учетом конкретных проектных данных. Например, под мастерскую можно сделать тоньше полотно, но оно же вызовет перекос стен в двухэтажном доме. А превышение высоты отразится на увеличении общей сметы на строительство.

Также важно рассматривать вопрос поведения и состава почвы. Если скалистые характеризуются надежностью, то песок и глина вымываются, двигаются при сезонном изменении температур

Близкие к поверхности грунтовые воды вынуждают прибегнуть к осушению площадки под строительство. Дренажная система здесь должна будет включать трубы, проходящие и под шведским теплым фундаментом из плиты.

Плюсы и минусы шведской плиты

Самое главное, что в результате монтажа фундамента по схеме теплой шведской плиты застройщик получает решение целого комплекса вопросов:

эффективного дренажа,
противоморозной защиты,
энергосбережения,
отопления,
комфортного микроклимата,
прокладки коммуникаций,
а также получения поверхности пола под финишные покрытия.

Среди других преимуществ схемы:

Для каркасных домов УШП компенсирует их главный недостаток — низкую теплоемкость стен. Массивный изолированный фундамент берет на себя функцию резервного аккумулятора тепла.
Цена. Несмотря на то, что шведская схема является не дешевым удовольствием, она включает в себя не только нулевой цикл, но целый комплекс этапов. Выполнение этих работ по отдельности стоит в сумме значительно дороже.
Сроки. При выполнении работ бригадой квалифицированных специалистов на все потребуется, в среднем, около недели.
Универсальность. Технология подходит для большинства грунтов и климатических зон РФ.
Незаменимость при возведении построек класса «пассивный дом».

Утеплитель ТЕХНОНИКОЛЬ CARBON ECO SP

Недостатки фундамента на основе теплой шведской плиты:

Условный (психологический) недостаток: низкий цоколь. В домах с обычным фундаментом высокий цоколь необходим для обеспечения нормальной влажности в помещениях. До сих пор многие наши соотечественники склонны считать высоту цоколя одной из гарантий качества жилья.
Ремонтопригодность коммуникаций. Так как плита пола является напряженной конструкцией, крайне нежелательно нарушать ее целостность для ремонта замурованных трубопроводов. С другой стороны, существуют иные способы прокладки и технические решения, компенсирующие недостаток схемы. Но все эти меры ведут к увеличению сметы.
Требует высокой квалификации исполнителей. Не любая бригада возьмется за сдачу УШП «под ключ».
Требует одномоментных значительных капитальных затрат, поэтому не подходит для застройщиков, рассчитывающих на строительство небольшими (по деньгам) этапами.
Не подходит для торфянистых почв и других грунтов с низкой несущей способностью, а также участков с большими уклонами.

Достоинства и недостатки

(УШП) утеплённая шведская плита обладает массой неоспоримых достоинств.

Высокая скорость монтажных работ;
Небольшой вес;
Лёгкая обработка;
Низкое водопоглощение;
Высокая прочность на сжатие;
Долговечность;
Теплоизолирующая способность.

Конечно, как и у всех видов фундаментов имеются у него и недостатки:

Невозможность обустройства цокольного этажа, подвала или погреба;
Низкое расположение относительно поверхности земли.

Зачастую к недостаткам относят высокую стоимость материалов и работ, а также не ремонтопригодность внутренних сетей и коммуникаций. Подобные умозаключения распространяют люди, плохо знакомые с технологией прокладки водопровода, канализации и электрических кабелей и не проводившие расчёты себестоимости строения под ключ.

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
Выкладывается армирующая сетка.
Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением

Связывают их проволокой, узлом в виде восьмерки

Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Преимущества шведской плиты

Благодаря тому, что все коммуникационные системы устанавливаются непосредственно в основание дома, это оптимизирует в целом процесс постройки здания

Отличные энергосберегающие показатели. Даже в случае поломки системы отопления тепло будет сохраняться до 2 суток, а за это время можно произвести ремонтные работы.
Благодаря тому, что все коммуникационные системы устанавливаются непосредственно в основание дома, это оптимизирует в целом процесс постройки здания.
Долговечность фундамента, благодаря отсутствию температурных и усадочных швов.
Так как бетон заливается по уровню, то такое основание является идеальным для чистового пола и укладки любого напольного покрытия.
На данном основании возводятся любые строения с малой этажностью ( до 3-х этажей): панельные, каркасные, блочные, каменные, кирпичные дома или срубы.
Ориентировочно за месяц от начала расчистки площадки можно начинать возводить стены дома, что значительно сокращает сроки стройки в целом. Все работы могут быть выполнены в течение одного сезона с весны по осень.
Проблемы с возникновением сытости, разрастания грибков если не сводятся к нулю, то, по крайней мере, минимизируются.
Это рациональное комплексное решение. Данное основание является энергосберегающим, и сохраняет тепло в 3-4 раза больше, нежели стандартные ленточные и др.

Армирование несущих балок;

Для армирования несущих балок лучше всего подойдет 12 мм арматура. При подготовке необходимо согнуть сразу большое количество скоб (из 8 мм арматуры) по размеру около 230х330 мм из расчета 1 шт. на каждые 300 мм. Также лучше всего сделать готовые углы и связать их еще на козлах, а потом опустить в опалубку и приподнять от основания на 30 мм, чтобы бетон заполнил полость под арматурой. Далее углы необходимо связать между собой при помощи длинных прутов. Перехлест делаем не менее 500 мм и в разбежку. Арматуру необходимо вязать с помощью проволоки, а не сваркой. К тому же сварочный шлак будет прожигать ППС. Количество арматуры от 6 до 8 прутов.

Из чего состоит

Если рассматривать УШП снизу вверх в разрезе, то конструкцию можно разделить на:

подготовленное основание под фундамент. Это котлован с дренажем по периметру и насыпной подушкой из песка и щебня;
систему из твердого, но пластичного утеплителя — экструдированного полистирола, который уложен в два слоя (единый первый слой — под всей плитой и с торцов, а второй, дополнительный — ближе к центру). Этот элемент конструкции не только снижает уровень промерзания почвы, но и исполняет функцию распределения нагрузки от здания. Ввиду своей пластичности, пенополистирол нивелирует небольшие неровности и пучения грунтов;
основной элемент — бетонная плита, в разрезе П-образной формы. Плита укладывается на утеплитель и армируется металлическими прутьями диаметром не менее 12-14 мм;
систему инженерных коммуникаций и теплого пола, элементы которой укладываются среди арматуры до заливки плиты. После затвердевания бетона, все коммуникационные сети и отопление оказываются встроенными в плиту.

Особенности УШП фундамента

Этот вид основания под дом отлично подходит для строительства дачи и любого другого строения с малой этажностью

Сама по себе монолитная плита, уже являясь черновым полом, не требует проведения дополнительных работ по выравниванию и заливке стяжки. Данное фундаментное основание служит можно укладывать напольное покрытие.

Этот вид основания под дом отлично подходит для строительства дачи и любого другого строения с малой этажностью. Современные технологии и качественные строительные материалы позволяют уложить все коммуникации непосредственно внутри конструкции. Работы проводятся с минимальными временными затратами, по сравнению с укладкой ленточного или свайного фундамента.

В процессе формирования данного фундамента трубы с электрическими кабелями, канализацией и подачей в дом воды проводится до выстилания утеплителя, а система «теплый пол» и заземление уже на него.

Технология подразумевает утепление, в виде пенополистерола или пеноплекса, не только по всей площади плиты, но и по бокам фундамента, повторяя форму опалубки. Причём, если планируется сделать холодную веранду без системы подогрева, то плиты пенополистерола кладут по боковым контурам данного помещения, во избежание создания мостов холода. После демонтажа опалубки по периметру будущего здания утеплитель остаётся на месте.

УШП фундамент состоит из слоёв:

Гравий или щебень крупной фракции;
Щебень мелкой фракции;
Песок;
Гидроизоляционный материал (рубероид или термопластичная плёнка);
Экструдированный пенополистерол;
Каркас из арматуры;
Слой труб;
Армирующая сетка;
Слой бетона.

УШП фундамент хорошо зарекомендовал себя для строительства домов на почвах с высоким уровнем грунтовых вод, в том числе болотистой местности. Благодаря химически инертному пенополистеролу, закрывающему со всех сторон плиту, фундамент УШП выдерживает химически агрессивную почву (например, кислую), а также слабо пучинистый и насыпной грунт, морозные пучения.

Характеристики шведской плиты

УШП фундамент является неоспоримым достижением в сфере строительных технологий. Его конструкция удачно сочетается при возведении современных индивидуальных строений. Особенно он актуален в северных климатических зонах и на проблемных грунтах.

Утепленная шведская плита имеет специфическую структуру, в которую входят утеплитель, гидроизоляция, несколько слоев бетона, металлическая арматура, система обогрева «теплый пол». Такой «пирог» несомненно, выигрывает в сбережении тепла, создания комфорта в доме, как ни парадоксально – ускорении выполнения нулевого цикла.

Посмотрите видео, подробно рассказывающее о всех характеристиках УШП плиты.

Применение шведской плиты практически всегда лучше по многим характеристикам:

Разновидность и структура грунтов – приемлемо на всех грунтах, кроме скальных.
Уровень подземных вод – не имеет значения. Высокий уровень залегания грунтовых вод всегда оказывает негативное влияние на фундаменты. В случае с плитой риски минимизируются за счет дренажа, гидро и теплоизоляции.
Вес здания, материал стен. Шведская плита закладывается под одно или двухэтажные строения из любого материала.
Архитектура дома. Разнообразные геометрические формы и стили. Отсутствие подвала.
Особенности рельефа – только ровная площадка или с небольшим уклоном.

В фундаментах в первую очередь ценится прочность. Ленточный и столбчатый фундаменты достаточно надежны, однако по материальным и временным затратам шведская плита имеет преимущество.

Сфера применения

Утепленная шведская плита может быть обустроена практически на всех грунтах, но в основном практикуется на пучинистых, которые увеличиваются в объеме при промерзании, оказывая давление на фундаменты. Специальная технология позволяет нивелировать этот процесс и добиться ощутимых результатов по энергосбережению дома. К тому же она помогает уменьшить расходы на строительные материалы и сроки заливки фундамента.

Рекомендуем посмотреть видео об основах монтажа и утепления УШП основания для дома.

Основным материалом для УШП являются бетон или железобетон и экструдированный пенополистирол. Их совмещение позволяет добиться максимальной прочности и хороших показателей морозостойкости при перепаде температур.

Достоинства

Хотя УШП фундамент имеет множество плюсов, минусы также присутствуют. Скажем несколько строк о преимуществах:

Возведение на любых грунтах за исключением скальных. Технически это возможно сделать, но экономически – невыгодно.
Снижение теплопотерь дома в целом в связи с повышенной энергоэффективностью шведской плиты.
Сокращение сроков выполнения нулевого цикла. Работы с момента расчистки площадки и до заливки «теплого пола» производятся от десяти до четырнадцати дней.
Прочность конструкции и устойчивость к деформациям за счет распределения нагрузок по всей поверхности фундамента.

Недостатки

В шведской плите есть определенные минусы, и самый неприятный из них – это невозможность проведения ремонта конструкции, т.е. если была допущена ошибка в подборе горизонтального утеплителя или его толщине, то этого уже не исправить.

Также невозможно устранить трещины или усилить плиту, если был неверно сделан расчет нагрузок, а обнаружение трещин является проблематичным. При планировании дома необходимо тщательно продумать места ввода и размещение коммуникаций, которые будут вмурованы в плиту.

Существует еще один аспект – отсутствие подвала, однако является ли это недостатком, каждый решает самостоятельно.

Технология возведения

Чтобы сделать надежный фундамент УШП своими руками, необходимо тщательно соблюдать технологию и порядок укладки материалов. Самый важный компонент конструкции — бетон. Его можно заказать на заводе или приготовить самостоятельно (первый вариант предпочтителен). Для устройства УШП рекомендуется использовать бетон классов В20-В25, точное значение зависит от нагрузки

Во избежание проблемы важно перед началом процесса изучить, как правильно заливать бетонную смесь. Стоит запомнить самое важное: заливка монолитной железобетонной плиты выполняется за один прием, иначе конструкция не будет работать как единое целое

Подробнее об этом — в видео инструкции в конце статьи.

Процесс укладки шведской плиты

Строительство ведется в следующем порядке:

Снятие плодородного слоя почвы (в среднем 20-30- см).
Укладка песчано-гравийной подушки, в состав которой входит песок средней или крупной фракции (применение мелкого не допустимо). Толщина подбирается в зависимости от характеристик грунта основания

Важно грамотно выполнить трамбование с применением уплотняющей площадки или пригрузов.
Укладка «Пеноплекса».
Монтаж системы дренажа из труб с отверстиями, уложенных в слое щебня. Расстояние от дренажа до фундамента принимается не более 1 метра.
Установка опалубки осуществляется с применением плитных и бортовых элементов.
Конструкцию необходимо заармировать сетками, диаметр прутов которых составляет минимум 12 мм с шагом 100 или 200 мм в зависимости от нагрузки (чем больше масса дома, тем меньше шаг стержней)

Точный диаметр и шаг подбирается расчетом по несущей способности. При установке арматуры необходимо приподнять ее, чтобы обеспечить защитный слой бетона (70 мм). Для поднятия применяют специальные пластиковые фиксаторы.
После арматуры укладывают трубы теплого пола, которые подключают к распределительному узлу.
Выполняют заливку бетона, после которой потребуется выждать 2-3 недели до начала дальнейших работ.

На данном видео наглядно представлена инструкция по возведению УШП, описаны плюсы и минусы, даны отзывы строителей.

Полную марочную прочность конструкция наберет по истечении 4 недель.

В первые недели бетону необходимо постоянное увлажнение (каждый 2-3 часа), которое не позволит появиться усадочным трещинам.
