Фрезер для петель и замков

Область применения

Как уже говорилось, для установки петель и замков можно использовать обычные молоток и стамеску, однако при их использовании следует быть готовым, что придется потратить массу времени и сил.

Такое устройство является незаменимым инструментом для тех, кто профессионально и ежедневно занимается установкой дверей.

Для того, чтобы выполнить все необходимые действия, полотно необходимо закрепить вертикально, посредством стапеля.

Обязательно мастер должен точно разметить место, где планируется установка замка или петель. Следующим шагом будет проверка – необходимо приложить деталь к размеченной области и увидеть, насколько идеально выполнена разметка. На участки полотна, уходящие за пределы разметки, следует закрыть малярной лентой, чтобы защитить от повреждений.

В любом случае, такой инструмент, как фрезер для врезки любых типов замков и петель, будет актуален для любой квартиры, или частного дома. Необходимость установки дверей возникает нечасто, однако необходимость заменить петли, либо же выровнять дверное полотно относительно коробки, может возникать часто. Если же заниматься это на профессиональном уровне – то именно фрезер позволит быстро и удобно выполнить весь фронт работ.

Хоть устройство и является удобным в эксплуатации, для работы с ним необходим определенный опыт и знания, почему фрезер приобретают далеко не все.

В этой статье рассмотрим более быстрый метод врезки замка в межкомнатную дверь, по сравнению . Этот способ в разы ускоряет работу, и если нужно установить замок в несколько дверей, то это то, что нужно.

Начинаем врезку с разметки дверного полотна. Я устанавливаю замок в межкомнатную дверь с таким расчетом, чтобы ручка замка была на расстоянии 900 мм от низа двери. Откладываю этот размер на дверном полотне.

К двери прикладываю замок и выравниваю отверстие для ручки с меткой, очерчиваю края замка.

Нахожу середину от толщины дверного полотна и провожу линию.

Замеряю толщину части замка, которая в дальнейшем прячется в дверь, в моем случае это 12 мм. Беру сверло на 1-2 мм диаметром больше и высверливаю отверстия от метки до метки на полотне. Стараюсь, чтобы отверстия шли друг за другом.

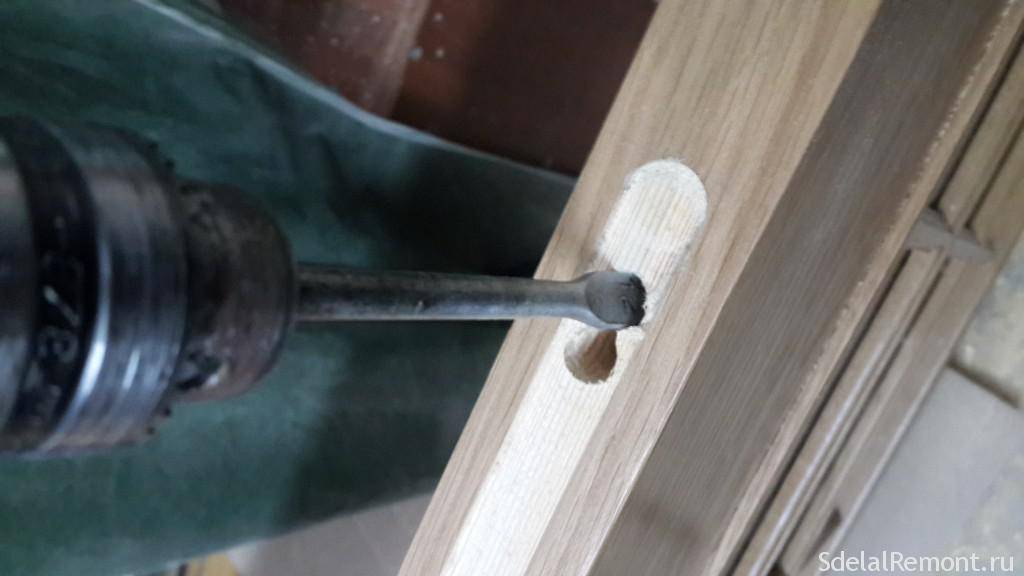

Затем этим же сверлом рассверливаем отверстия в продольный паз.

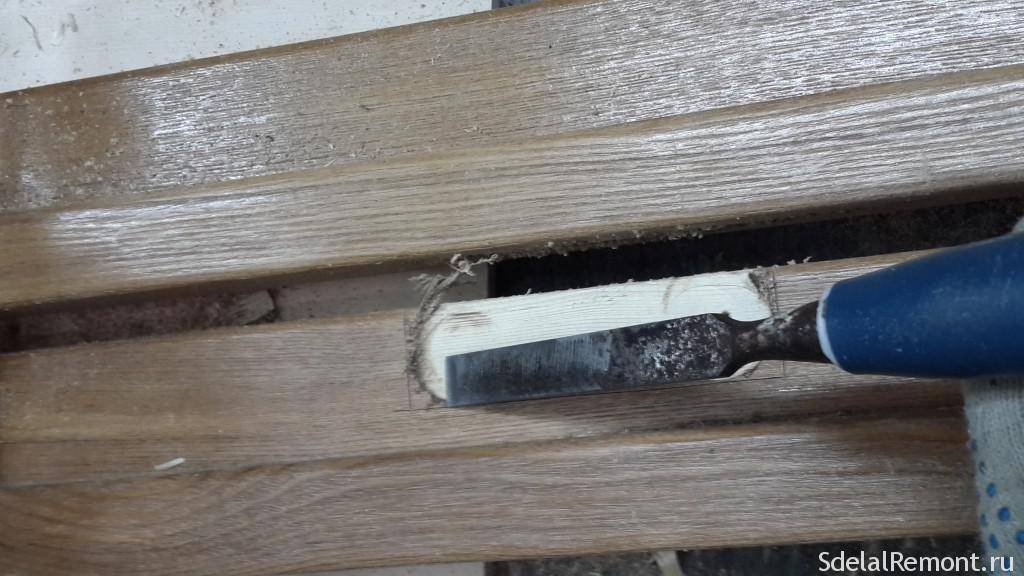

Стамеской подравниваем паз для замка. У меня не оказалось сверла диаметром 13-14 мм, поэтому пришлось в конце подравнять фрезером, чтобы получить достаточную ширину паза для замка. Но если сверло было бы нужного диаметра, то ничего подравнивать не пришлось бы, получился примерно такой паз, только с неровным краем.

Прикладываем замок и смотрим, хорошо ли он сидит.

Если все в порядке, ножом отмечаем площадку замка на дверном полотне.

Прикладываю замок, он должен плотно входить.

Отмечаю отверстия для ручки и защелки. Прикладываю замок сбоку двери, выравниваю его с краем двери и слежу, чтобы края совпали с краями фрезерованного паза.

Высверливаю отверстия под ручку и защелку. Я использую свело Фостнера диаметром 20 мм.Предыдущая запись: Как установить петли на межкомнатную дверь. Врезка петель фрезером.

В зависимости от фактора расположения дверного блока, способа открывания, а так же от общего количества активных полотен, двери допустимо сортировать относительно определенных типов. Для многих привычны входные створки наружного открывания, но существуют и двери внутреннего типа открывания.

Шаблоны от DOOR-TOOL

Шаблон DOOR TOOL — современный шаблон для врезки дверных петель, который должен быть в арсенале каждого профессионала по установке деревянных дверей. Этот инструмент позволяет работать со сменными вставками под разные типы фурнитуры, поэтому широко востребован для выполнения монтажных работ.

Отличия шаблонов DOOR TOOL

Для врезки петель Вам понадобится следующий набор приспособлений:

  • универсальный шаблон для врезки петель DOOR TOOL (одна из моделей, Mini Plus, , Mini Plus Air, , Max Plus, , Max Plus Air,Telescope или Telescope Air);
  • ручной кромочный фрезер;
  • стойки для устойчивой установки дверного полотна в вертикальном положении;
  • струбцины для монтажа шаблона на дверное полотно;
  • измерительный и разметочный инструмент;
  • дверные карточные петли с саморезами для их установки;
  • дрель и шуруповерт (или отвертка) для монтажа саморезов.
  • угловая стамеска.

Шаблон для врезки петель может применяться как для выборки пазов на полотне двери, так и для установки петли на дверную коробку.

Шаблон DOOR-TOOL Max Plus позволяет врезать карточные петли в базовой комплектации. есть различные виды вставок под замки и ответные части замков

Копировальный шаблон представляет собой шаблонодержатель, предназначенный для крепления сменных металлических вставок-шаблонов.

Имеет удлинённую основу и два ограничителя, позволяющих отмечать место врезки без рулетки (расстояние от края до места врезки 15-20 см), что экономит время и упрощает работу мастера. Кроме того, по бокам имеются специальные выемки для надёжной фиксации устройства при помощи струбцин.

С помощью этого набора можно врезать дверные петли, замки быстрее и точнее чем фрезером с упором. Для врезки петель обычно используется две базы соединенные между собой линейкой, базы имеют сменные вставки под разные размеры петель и замков, возможно использование одной базы для врезки, но это менее удобно и требует измерений.

База выполнена из акрила(оргстекла) и влагостойкой ламинированной фанеры 15 мм. Регулируются Базы очень просто, посредством передвижения нижнего упора и пластиковой части, линейка сделана таким образом чтобы ей было легко пользоваться. Базы предназначены для совместного использования с фрезером на котором установлено копировальное кольцо из расчета: диаметр фрезы + 4 мм( пример: если фреза 14 мм. то копировальное кольцо 18 мм.)

https://youtube.com/watch?v=videoseries

Врезка замка в межкомнатную дверь инструкция

Подразумеваются следующие этапы работ:

  • закрепление двери в горизонтальном положении;
  • выполнение подготовительных работ по разметке деревянной двери. Обычно замок устанавливается на высоте около 90-110 мм от уровня пола, что обеспечивает удобство открывания;
  • установка шаблона DOOR-TOOL в соответствии с разметкой;
  • подготовка и установка ручного фрезера на межкомнатные двери;
  • выемка замочного проема, паза под планку и других элементов в зависимости от конструкции замка;
  • доводка пазов (при необходимости осуществляется уборка остатков древесины при помощи стамески);
  • монтаж фурнитуры.

Достоинства:

  • наличие разных вариантов шаблона под разные задачи разной ценовой категорией;
  • есть возможность использования с любыми фрезерами, при условии использования фрезы с верхним подшипником;
  • вставки металлические.

Минусы:

  • придется докупать вставки мод разные модели замков и петель;
  • карточные петли в 100 мм имеют разный отклонения в размерах, необходимы разные вставки покупать;
  • стоимость вставки 550 руб.(по сравнению с аналогичными моделями конкурентов от 230 руб.).

Стоимость трафаретного шаблона начинается от 2090 руб. и телескопические модели 8200 руб. Это вполне доступные цены для строителей и любителей. Цена возрастает от функциональности и возможности применения пылесоса.

Для работы хватает универсального шаблона для врезки петель и замков Ш-004 DOOR-TOOL Max Plus и его цена 3300 руб. В базовый комплект входит стальная вставка для врезки карточной дверной петли 100 мм, остальные вставки продаются отдельно под разные размеры. Вам придется докупать индивидуальный набор инструментов для врезки дверной фурнитуры.

__TITLE__

Техника безопасности при работе

Ручная машина в процессе врезки имеет большую скорость вращения фрезерной головки и потому заметно вибрирует. Перед началом работ следует внимательно проверить надежность крепления цанги с фрезой, отрегулировать ее. Вибрации могут приводить к повреждению и дверного полотна. Следует отметить, что на поверхность дверной коробки могут выходить естественные дефекты древесины – в частности, сучки. Поэтому фрезерование в данных местах проводить нежелательно.

Если без этого обойтись невозможно, то либо снижают число оборотов цанги, либо уменьшают усилие подачи фрезерной головки. Обязательно перед работой нужно проверить машину и при необходимости смазать движущиеся и соприкасающиеся детали, отрегулировать их. То же самое касается хранения – нужно смазать и отрегулировать фрезер перед тем, как положить его на хранение.

Рейки дверной коробки могут иметь некоторую кривизну, поэтому перед тем, как навесить дверь, стоит проверить равномерность зазоров для открывания/закрывания двери и при необходимости отрегулировать их (для этого и выполнялся паз уменьшенных размеров). При равенстве и достаточности зазоров такие же работы, как и выполнявшиеся ранее на дверях, производят и с дверной коробкой.

Для завершения процесса установки остается только приподнять в петлях готовую дверь, смазать соединения петель и навесить готовое изделие в дверной коробке. Обучающее видео о процессе монтажа входной межкомнатной двери поможет разобраться, как это правильно сделать.

Подобным образом можно врезать и петли распашных дверей шкафа в случае их обновления или замены. Некоторые отличия состоят только в технологии выборки пазов в теле корпуса шкафа. Например, для качественной обработки паза фрезером необходимо сначала приподнять в петлях, а затем снять старую дверь. Затем следует предварительно заготовить шаблон под новые петли и выполнить разметку выемки в корпусе шкафа.

Далее проделать все описанные относительно входной двери операции, обязательно смазать петли и отрегулировать их.

Иногда вместо врезки по петлям выполняют разметку по корпусу шкафа. В данном случае это даже удобнее, поскольку дверца шкафа заметно легче, нежели входная или межкомнатная дверь.

Врезка дверных петель при помощи фрезера – высокопроизводительная операция, которую вполне можно выполнять самостоятельно.

Советы как правильно выбрать фрезер

Когда выбираем фрезер для дома, подумайте о целях его применения. Чтобы инструмент не оставался пылиться на полках в гараже, лучше выбрать многофункциональный прибор. Он позволит произвести срочную работу, а также пригодится в незапланированных ситуациях спустя время.

Обратите свое внимание на корпус. Он должен быть без трещин и сколов

При любом дефекте продавец обязан заменить товар. Все узлы машинки должны работать без заеданий. Не должно присутствовать люфтов и зазоров больше, чем предусматривает завод изготовитель.

Часто основной свет в помещении не достаточно яркий. Фрезер со светодиодной подсветкой даст возможность пользователю работать с любой стороны относительно заготовки. Такая функция снимет нагрузку на зрение, не возникнет надобности концентрировать взгляд на светлой и темной точке помещения.

Не стоит покупать слабый прибор и работать на самых мощных оборотах. При работе с электроинструментом всегда должен быть запас оборотов. Его следует оставлять на 15-20% от возможностей мотора. Переведя в цифры, мы получим, что фрезер мощностью 11000 оборотов рекомендуется применять не более чем на 9000. Такая эксплуатация продлит жизнь машинке.

Если не знаете, как выбрать ручной фрезер, с какой древесиной предстоит работать, какие фигуры выполнять, следует обратиться к консультанту в магазине. Он подберет необходимое оборудование, опираясь на ваш бюджет и требования к машинке. Таким образом, покупатель сэкономит деньги, не переплатив за дорогостоящий фрезер.

Не пропустите: Двойная межкомнатная распашная дверь : преимущества конструкции и особенности установки, советы эксперта

Сетевой провод должен быть достаточно длинным. Это не будет сковывать движений оператора. Лучше, если шнур будет морозоустойчивым. Даже при слабом морозе он не будет твердеть, лопаться и вызывать дискомфорт в управлении.

После закрепления фрезы в цанговом патроне, убедитесь в полной фиксации. Также следует внимательно выбирать фрезы, не стоит устанавливать несоразмерные насадки. Они не будут заходить в плотное зацепление. На больших оборотах возникает риск того, что они вылетят и могут поранить кого-либо.

Во время работы соблюдайте технику безопасности. Запрещается использование оборудования без личных средств защиты. Заготовка должна быть надежна закреплена. Сдувать или сметать ладонью стружку запрещается. Удалять опилки необходимо при помощи пылесоса или щетки-сметки.

Во время хранения аппарата избегайте попадания прямых солнечных лучей. Влажность помещения не должна превышать показатель в 65%. Многие модели поставляются в специальном кейсе или коробке. При отсутствии емкости для хранения, ее можно изготовить самому из подручных средств.

Все фрезеры имеют крепкий корпус и шкалу погружения, но все же от случайного падения они не застрахованы. Если такое произошло, следует выверить шкалу погружения, чтобы в дальнейшем использовании не появлялись проблем с размером глубины отверстий или толщиной снимаемого паза.

Рекомендации по настройке фрезера для врезки дверных замков и петель

Прежде чем начать использовать ручной фрезерный инструмент для врезки замков, необходимо выполнить его настройку. В частности, надо правильно настроить следующие параметры такого электроинструмента:

  • глубину, на которую осуществляется врезание фрезы в обрабатываемый материал;
  • скорость вращения используемого инструмента.

Глубина паза, создаваемого в процессе обработки, зависит от толщины материала изготовления дверных петель или от геометрических параметров врезаемого замка.

  • Фрезер устанавливается на ровную и твердую поверхность.
  • Затем ослабляется резьбовой элемент, который фиксирует подающий штифт.
  • Фреза, которой будет выполняться обработка, опускается до уровня опорной поверхности, а на шкале глубины обработки выставляется цифра ноль.
  • Если при помощи фрезера будут создаваться пазы для петель, необходимо определить толщину материала, из которого они изготовлены.
  • Полученное значение выставляется на шкале подающего штифта фрезера.

Чтобы получить более наглядное представление о том, как настраивать глубину обработки, выполняемой ручным фрезером, можно посмотреть соответствующее видео.

В том случае, если планируется врезка замка фрезером, при выполнении которой в торцевой части двери необходимо сформировать паз значительной глубины, то такая процедура осуществляется в несколько этапов, на каждом из которых снимается слой древесины толщиной не более 5 мм.

Настройка скорости вращения инструмента, при помощи которого будет выполняться обработка, осуществляется опытным путем

При этом важно следить за тем, чтобы фрезер в процессе выполнения обработки не испытывал перегрузок, а обрабатываемая древесина не подгорала. Для настройки скорости вращения инструмента используется специальный регулятор, смонтированный на корпусе фрезера

Подготовка коробки и правильный запил петель

Просматриваем рейки коробки на наличие кривизны. В зависимости от профиля бывают разные виды запила, он может быть и под 45 градусов, но в нашем, случае классический профиль с выборкой. Зарезаем ровные углы, дину рейки делаем 2018 мм ( это с учетом зазора от пола 10 мм или 15 мм и зазором для дверей между коробкой и дверью примерно 2 мм ). Лучший и быстрый способ для облегчения самостоятельной установки петель. Для этого берем две струбцины и покручиваем их к двери по торцам. Кладем рейку, коробки на струбцину от верха с помощью угольника отмеряем 3 мм или используем петлю для определения зазора.

Поскольку глубина коробки бывает разная, то здесь нужно четко посчитать зазор. Обычно делают зазор от края петли плюс 2 мм. Установив зазоры высоты, и бокового расстояния прикручиваем коробку к петле, проверяем закрывание, все отлично обводим контур петель ножом и снимаем рейку.

Запил петель на коробке

Берем с помощью, стамеской делаем выборку. Это можно сделать фрезером вот так как на фото такая же манипуляция, выставляем нулевую отметку плюс глубину петли. Для четкости заразе используем вторую палку коробки, она не даст случайно заглубить выборку. Производим выборку дверной коробки фрезером, для удобства фиксируем струбциной. После выборки дорабатываем стамеской. Вот и готово теперь наши дверные петли четко совпадают.

Врезка замка и высота установки ручки

Обычный стандарт установки ручки замка от 900-100 мм в зависимости от дверного замка и удобства использования. Замки и защелки обычно бывают разной толщины притворной планки и могут быть, как прямоугольными, так и с полукруглыми краями. Рассмотрим варианты врезки дверных замков, но принцип у них один. Замок с прямоугольными краями прикручиваем к двери лицевой стороной по центру, из расчета, что ручка будет 1 метр от края двери. Обводим контур строительным ножом, и у нас получается контур для врезки стамеской или при помощи фрезерного станка. Способ врезки замка с полукруглыми краями, эти замки обычно рассчитаны под установку с помощью фрезера.

Важно не нужно сильно углублять выборку под декоративную пластину замка, пускай она лучше немножко выступает. Берем, прикручиваем замок к торцу двери лицевой стороной с учетом, что ручка будет посередине двери расстояние ручки от пола 1 метр: Контур замка четко обводим карандашом; Берем нужный диаметре фрезы; Выставляем глубину заглубление; Выставляем упор фрезерного станка

Теперь не спеша начинаем первую выборку, ведя по контуру, главное не зайти за края, чтобы не испортить дверь. Приступаем ко второму этапу врезки замка, замеряем ширину тела замка, берем цангу нужного диаметра и начинаем выборку глубины. Меняем на удлиненную цангу и выбираем полную глубину замка.

Приступаем к установке ручки, отмечаем карандашом центры ручки и обводим контур личинки замка, для сверления отверстий используем перья по дереву нужного диаметра. Обязательно сверлить отверстия с двух сторон двери, чтобы не вырвать кусок полотна.

Собираем коробку

Поскольку с длинной мы уже определились (2018мм). Ширину считаем с условием того, что нужно сделать зазор между коробкой и дверью по 2 мм с каждой стороны

Нужно обратить внимание на петли, какой там продольный зазор. Всё учли, делаем запил ширины

При сборке коробки очень удобно использовать угловую струбцину. Кладем все детали на ровную поверхность и выставляем четко углы и наклоны.

Важная деталь чтобы дверь не терла можно слегка наклонить одну сторону на расширение. При правильных зазорах делать это не нужно. Соединяем элементы дверной коробки, шурупами предварительно просверлив под них отверстия, чтобы коробка не треснула. Коробка готова к монтажу.

К вашему вниманию видео по установке дверей, различные варианты монтажа, советы мастеров установщиков дверей и способы врезки дверной фурнитуры.

Устанавливать замки на межкомнатные двери чаще всего приходится методом врезки. Но приглашать для этого мастеров совсем необязательно. Но вот использовать профессиональный инструмент (и тщательно подбирать его) придется в любом случае.

Технология врезки петель и ручек с помощью фрезера

После приобретения оборудования, начинается использование его по прямому назначению. Для этого его первоначально необходимо правильно настроить, чтобы определить, на какую глубину будет погружаться фрезер, а также какова будет скорость его вращения

Для определения этих факторов важно осмотреть петли или замки, поскольку эти элементы могут обладать различной толщиной

Настройка оборудования

Регулирование и установка необходимых параметров на фрезере осуществляется в следующей последовательности действий:

Важно! Если формируется углубление, обладающее существенной глубиной, то специалисты рекомендуют делать работу в несколько этапов, чтобы за один раз снималось не больше 5 мм материала. Скорость вращения фрезера выбирается только опытным путем, поскольку важно, чтобы в процессе функционирования оборудование не перегревалось, а также не происходило подгорание материала, из которого выполнена дверь

Скорость регулируется очень просто, поскольку для этого имеется специальный переключатель на любом фрезере

Скорость вращения фрезера выбирается только опытным путем, поскольку важно, чтобы в процессе функционирования оборудование не перегревалось, а также не происходило подгорание материала, из которого выполнена дверь. Скорость регулируется очень просто, поскольку для этого имеется специальный переключатель на любом фрезере

После подготовительных работ начинается непосредственная врезка элементов. Она заключается в этапах:

Процедура врезки замка практически ничем не отличается, однако здесь важно выполнять работу таким образом, чтобы не нарушить целостность полотна, а также сделать выемку, полностью соответствующую размерам купленного замкового механизма. Таким образом, фрезер считается оптимальным инструментом в процессе установки двери

С его помощью обеспечивается оперативная и качественная врезка различных петель или замков. При этом гарантируется высококачественный результат, при котором не будет видно никаких проблем и неровностей на полотне. Справиться с работой сможет каждый, но уделять придется много внимания правильному выбору устройства

Таким образом, фрезер считается оптимальным инструментом в процессе установки двери. С его помощью обеспечивается оперативная и качественная врезка различных петель или замков. При этом гарантируется высококачественный результат, при котором не будет видно никаких проблем и неровностей на полотне. Справиться с работой сможет каждый, но уделять придется много внимания правильному выбору устройства.

Фрезером называется ручной электроинструмент, предназначенный для фигурной обработки кромок и пазов в деревянных изделиях. Скругленные края, профилированные планки, красивые соединения, врезка замков, устройство выемок для петель – все это и многое другое может сделать фрезер для установки дверей. Он является незаменимым помощником в домашнем хозяйстве, но не каждый мастер с ним знаком. Конечно, этот инструмент немного сложнее, чем дрель или фигурная пила, но он позволяет творить чудеса.

Выбор и правила использования фрезера для петель

Сверление отверстий ручным фрезером по дереву – мастер класс

Аккуратные отверстия со строго перпендикулярными к поверхности стенками – задача, легко выполнимая с помощью ручного фрезера. Рассмотрим технологию сверления отверстий профессионального качества с использованием недорогой пазовой фрезы, копирующей втулки и простого приспособления — самодельного шаблона.

Приспособление для сверления отверстий ручным фрезером — как рассчитать и сделать шаблон

Установите в основании фрезерной машины копирующую втулку и закрутите фиксирующие винты.

Подготовьте кусок ровной фанеры толщиной чуть больше выступающего фланца.

Замерьте штангенциркулем наружный диаметр кольца.

Рассчитайте диаметр шаблонного отверстия по приведенной ниже формуле.

Принцип расчета

Например, имеется прямая фреза на 16 мм и копировальная втулка диаметром 30 мм. Требуется выполнить вертикальные отверстия под круглые верстачные упоры диаметром 21 мм. Подставив значения в формулу, находим размер вырезаемой в шаблоне окружности:

D = 21 + 30 – 16 = 35 (мм).

Нанесите на фанеру разметку и сделайте отверстие перовым сверлом соответствующего диаметра.

Отшлифуйте края и поверхности наждачной бумагой.

Используйте один кусок фанеры сразу для нескольких шаблонов. Только не забывайте подписывать отверстия, указывая калибр применяемой фрезы и диаметр вырезаемой окружности.

Как вырезать отверстие ручным фрезером

Поместите шаблон по разметке и закрепите струбциной. Установите фрезерную машину в рабочую зону, сдвиньте «голову» инструмента вниз до контакта фрезы с поверхностью и зажмите рычаг фиксатора.

Вращением колесика опустите ограничитель глубины до упора в нижнюю ступеньку позиционной опоры.

Отсчитайте по шкале нужную глубину фрезерования и затяните барашковый стопор.

Освободите фиксатор и поднимите корпус инструмента. Поворотом револьверной опоры установите глубину первого прохода.

Запустите ручной фрезер, после набора оборотов нажмите на корпус до упора и зафиксируйте положение. Вырежьте материал проводя инструмент плавно по обрабатываемой плоскости сначала по окружности, а затем в центре. Завершив проход, снимите шкуркой поднявшийся бортик, если на поверхности лежит ДВП.

Освободите корпус фрезера и установите следующую глубину обработки.

Повторяйте операции до полной выборки отверстия.

При отсутствии системы отвода опилок используйте пылесос для очистки рабочей зоны, исключая дефекты фрезеровки.

Как сделать фрезером отверстия под мебельные петли

Накладные петли располагаются на определенном расстоянии от кромки панели.

Для выборки ручным фрезером глухого отверстия под чашечку удобнее использовать приспособление (шаблон) с упорной планкой, облегчающей позиционирование на мебельной плите.

Чертеж шаблона для врезки мебельной петли.

Шаблон рассчитан на врезку стандартной петли с чашечкой диаметром 35 мм. Для изделий с другими установочными размерами следует рассчитать диаметр отверстия и определить положение упора соответственно расстоянию от середины петли до края панели.

Вырежьте части приспособления из фанеры и закрепите планку с помощью клея и мелких гвоздиков.

Для выборки отверстия закрепите шаблон на мебельном щите, уперев нижнюю планку в торец. Выставьте на инструменте глубину фрезерования в 11,5 мм и вырежьте углубление за несколько проходов.

Подобным способом несложно рассчитать и подготовить шаблоны для других отверстий. Минимальный размер вырезаемого по рассмотренной технологии углубления ограничен калибром копирующего кольца, а максимальный – размером подошвы фрезера.
