Устройство бензопилы Партнер 351
Бензопила Partner 351 обладает стандартной конструкцией. В комплектацию инструмента входит надежный бензиновый 2-тактный двигатель, объемом цилиндра 38 см3 и мощностью 1,4 кВт. Для запуска мотора производитель предусмотрел безотказный ручной стартер, сопротивление которого было снижено на 30 %. Современная сборка и компоновка стартера дает возможность запустить бензопилу Партнер 351 в любое время года, оказывая минимальную нагрузку на двигатель и другие механизмы инструмента. За охлаждение мотора отвечает эффективная система принудительной подачи воздуха.
В комплектацию бензопилы Партнер 351 входит долговечная система зажигания и фирменная свеча Bosch WSR 6F. Хорошая сборка системы зажигания и ее оптимальное сочетания со сцеплением делает запуск и работу инструмента стабильнее и эффективнее.
Рабочие органы модели представлены шиной и цепью. За натяжения цепи отвечает отдельная звездочка, расположенная в боковой части модели. Свободный доступ к звездочке дает возможность быстро настроить натяжение цепи без использования инструментов.
Все внутренние запчасти бензопилы Партнер 351 помещены в прочный корпус. Он изготовлен из качественного многослойного полимера, что дает корпусу возможность успешно выдерживать падения с небольшой высоты и случайные удары о посторонние предметы.
Корпус модели продуман таким образом, чтобы дать оператору свободный доступ к основным расходным элементам модели. Благодаря этому вальщик может быстро произвести ремонт инструмента прямо в полевых условиях.
Технические характеристики модели
Бензопила Partner 351 обладает хорошими техническими показателями. Характеристики модели включают:
- мощность – 1,9 л. с.;
- вместительность резервуара для заливки горючего – 380 мл;
- вместительность резервуара для заливки масла – 200 мл;
- рекомендуемая длина используемой шины – 35–40 см;
- шаг цепи – 3/8 «;
- количество звеньев пильной цепи – 56;
- вес в готовом к работе виде – 4,7 кг.
Модель Партнер 351 выделяется скромными габаритами и малым весом. Это дает возможность уверенно использовать ее на высоте без дополнительной страховки для оператора
Важное преимущество инструмента заключается в низком уровне шума. При работе двигателя пилы на максимальных оборотах, этот параметр составляет 106 дБ
Бензопилы Партнер 351 – регулировка карбюратора
Прежде, чем начать настройку карбюратора пилы Партнер своими руками, потребуется очистить все механизмы инструмента от грязи и нагара. Лучше всего для этого подойдет компрессор с продувочным пистолетом или баллон сжатого воздуха.
Бензопила Партнер 351 оснащена тремя регулировочными болтами, расположенными под отверстиями в верхней левой части корпуса. Если настройка карбюратора модели проводиться впервые, то крышку лучше снять. Если у владельца инструмента уже есть опыт в самостоятельной регулировке узла, то штатную крышку корпуса можно оставить на месте.
Левый болт отвечает за регулировку количества подаваемого в карбюратор горючего. Правый болт, соответственно, настраивает качество воздушно-топливной смеси. Для удобства при регулировке производитель обозначает регулировочные болты латинскими буквами H и L, где буквой L маркируется болт количества, а буквой H – болт качества. Третий базовый регулировочный болт предназначен для регулировки положения заслонки дросселя при работе мотора на холостых оборотах.
Если по каким-то причинам на крышке корпуса пилы Партнер 351 отсутствуют маркировки, то нужно самостоятельно определить, какой из болтов отвечает за положение дросселя. Для этого потребуется снять крышку и рассмотреть болты. Тот, на котором установлена пружинка, и будет болтом, отвечающим за настройку положения заслонки.
Перед настройкой карбюратора все регулировочные болты нужно установить в до конца закрученное положение. После этого их потребуется ослабить ровно на пятую часть от полного оборота. Последующая настройка карбюратора Партнер 351 выполняется в таком порядке:
- Сначала нужно завести мотор пилы и дать ему несколько минут поработать на холостых оборотах. За это время двигатель должен прогреться;
- После нагрева цилиндра потребуется повернуть болт с маркировкой L по ходу стрелки часов. Как только мотор начнет работать на максимальных оборотах, болт нужно повернуть на 1/4 в противоположном направлении. В этом положения винта L бензопила должна стабильно работать на холостых оборотах. Если двигатель работает с перебоями, то его работу можно откорректировать путем поворачивания болта T в разных направлениях;
- Затем нужно начать поворачивать винт H до набора мотором пилы максимальных оборотов. Как только они будут достигнуты, болт потребуется повернуть на 1/4 оборота в обратном направлении;
- Если при работе мотора на максимальных оборотах цепь бензопилы Партнер 351 начала вращаться на шине, то ее движение нужно остановить путем поворачивания винта T.
Не заводиться бензопила Партнер 351 – причины и способы устранения
В результате длительного использования бензопилы Партнер 351, ее владелец может столкнуться с поломкой основных механизмов инструмента. Из-за этого пила перестает запускаться. Чтобы определить причину неисправности и методы ее ремонта, потребуется осмотреть систему зажигания модели.
Сначала потребуется осмотреть свечу. Если она сухая, то это говорит о поломке в топливной системе пилы. В этом случае свечу можно вкрутить обратно, а также приступить к определению поломки в системе подачи горючего.
Если свечу заливает горючим, на ней скопился толстый слой нагара, то это свидетельствует о необходимости настройки карбюратора или о нарушении правильной последовательности запуска инструмента.
Чтобы завести бензопилу, нужно извлечь свечу, а также очистить ее от нагара. Также потребуется очистить детали, расположенные под свечей, осушить цилиндр. Для этого нужно несколько раз резко потянуть трос стартера. После это сухую свечу нужно установить на место и завести пилу Партнер 351.

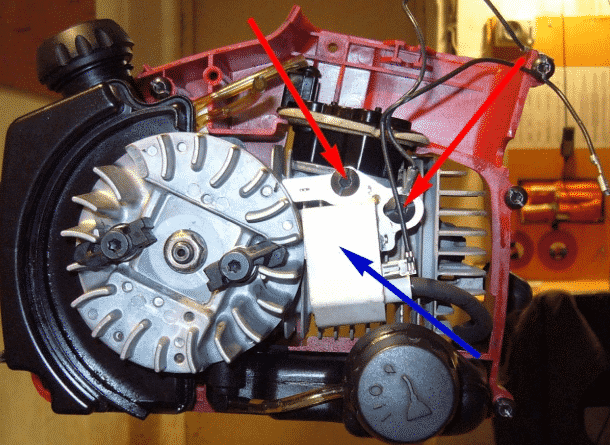

Еще одна причина поломки – это нарушение зазора между маховиком и катушкой зажигания инструмента. В этом случае нужно снять верхнюю крышку корпуса пилы, сделать замеры расстояния между деталями.
Если он больше или меньше 0,2 мм, то зазор потребуется настроить. Для этого нужно использовать специальный бумажный шаблон или обычную картонную визитку. Регулировка зазора производится путем поворачивания двух боковых винтов.
