Электронный тахометр для бензопилы

Типы бензиновых ДВС

В настоящее время наибольшее распространение получили следующие типы:

• Двухтактные;
• Четырехтактные;
• Карбюраторные;
• Инжекторные.

Наиболее наглядно принцип работы ДВС реализован в четырехтактном двигателе.

В этом типе полный цикл работы происходит за два оборота коленвала. Первый оборот — впуск и сжатие. Второй оборот — рабочий ход и выпуск. Соответственно, имеются два клапана — впускной и выпускной. Открытие и закрытие клапанов синхронизируется с положением коленчатого вала. Для этого служит система газораспределения.

Если совместить по два такта, то мы получаем двухтактный двигатель. В нем полный рабочий цикл происходит за один оборот вала. В этом типе двигателя нет необходимости в клапанах и, соответственно, в сложной и тяжелой системе газораспределения. Впускной и выпускной клапаны заменяют прорези в цилиндре. Двухтактный двигатель удается сделать предельно простым, легким и в то же время довольно мощным.

Каждый тип двигателя имеет свои преимущества и недостатки. На сегодняшний день все автомобильные двигатели — четырехтактные. Двухтактные моторы устанавливались раньше на некоторые старые автомобили, но это достояние автомобильной старины.

Четырехтактными делают двигатели мотокультиваторов и мотоблоков, газонокосилок и бензогенераторов.

Двухтактные устанавливают на мопеды, мотоциклы, в некоторые лодочные подвесные моторы.

Весь ручной бензоинструмент, как правило, двухтактный. Правда, в последнее время на рынке появились бензопилы и бензокосы с четырехтактными двигателями, но это пока экзотика, и их преимущества в этом сегменте неочевидны.

В камере сгорания ДВС сжигается не бензин, а смесь бензина с воздухом. Для достижения высоких оборотов двигателя надо, чтобы смесь сгорала как можно быстрее, практически взрывалась. Сам по себе бензин горит медленно. А пары бензина взрываются от малейшей искры. Вот почему опасно находиться вблизи луж с пролитым бензином. Поэтому же необходимо хранить бензин в герметичных емкостях. По этой же причине нельзя разжигать печь бензином и разливать бензин в пластиковые емкости, в которых возможны искры от электростатического разряда.

Для приготовления смеси бензина с воздухом и управления подачей этой смеси в камеру сгорания и служит карбюратор.

В современных автомобилях на смену карбюратору пришла более сложная и совершенная система непосредственного впрыска с электронным управлением — инжектор.

Но двигатели домашней техники по-прежнему используют карбюратор.

В каких случаях потребуется настройка карбюратора

Бензопила в конструкции оснащена двухтактным бензиновым двигателем, который являет собой довольно сложное устройство. Одним из ключевых элементов ДВС является карбюратор, от настройки которого будет зависеть производительность инструмента. Настройка карбюратора необходима в следующих случаях:

1. Невозможно выполнить запуск двигателя.
2. Неустойчивая работа инструмента.
3. Обнаруживается завышенное или пониженное число оборотов на ХХ.
4. После запуска инструмента сразу же глохнет двигатель.
5. После проведения капитального ремонта двигателя.
6. После ремонтных работ карбюратора.

Настройка также потребуется для того чтобы провести обкатку инструмента. Чтобы осуществить точную настройку карбюратора, рекомендуется использовать тахометр для бензопил. Что представляют собой работы по регулировке карбюратора с применением специального прибора, узнаем далее.

Как настроить карбюратор бензопилы с помощью тахометра

Практически все виды бензопил в конструкции карбюратора оснащены тремя регулировочными винтами. Каждый имеет соответствующее обозначение и предназначение. К таковым обозначениям относятся:

• L – настройка подачи топлива на малых оборотах.
• H – настройка подачи топливной смеси на больших оборотах.
• T – повышение или понижение подачи топливно-воздушной смеси на ХХ(заслонка).

Для регулирования этих винтов потребуются тонкие отвертки, а также тахометр. Принцип регулирования карбюратора заключается в выполнении следующих действий:

1. Если используется прибор проводного типа, то для его применения потребуется снять крышку с воздушным фильтром, чтобы открыть доступ к высоковольтному проводу бензопилы. Если же используется современный беспроводный прибор, то разбирать ничего не нужно.
2. Осуществляется запуск двигателя инструмента.
3. После этого необходимо подключить тахометр или же поднести его максимально близко к свече.
4. Осуществляется вращение регулировочного винта L, посредством которого необходимо закрутить его на максимум по направлению часовой стрелки, а после отпустить на ¼ оборота.
5. Если после регулировки наблюдается движение цепи, то прибегаем к регулированию винта T. Необходимо его так накрутить, чтобы цепь не перемещалась.
6. После этого следует нажать до упора рукоятку акселератора на 8-10 секунд.
7. Теперь можно приступать к настройке максимального количества оборотов. Для этого ориентируясь на показатели тахометра, следует закрутить винт H так, чтобы получить максимальное число оборотов.
8. Путем регулировки винта T снова настраиваем требуемые обороты ХХ.
9. Теперь осуществляем проверку функционирования инструмента. Во всех режимах изделие должно работать ровно и без скачков, провалов и рывков.

https://youtube.com/watch?v=1bEacm-m8Ts

В завершении работ следует отключить тахометр, и установить фильтр и крышку на место.

Виды приборов для проведения измерений

Для настройки карбюратора бензопилы используют преимущественно тахометры проводного типа, так как они намного дешевле беспроводных, и позволяют получать более точные результаты. Ориентировочная стоимость проводных тахометров составляет 1000 рублей. Подсоединение приборов осуществляется к высоковольтному проводу, что обеспечивается посредством специального зажима или путем обматывания его 5-6 витками.

Беспроводные приборы также имеют ряд преимуществ, но основным из них является возможность проведения измерений без снятия крышки и фильтра. Такие модели приборов позволяют осуществлять измерения на удаленности до 15-20 см.

Для проведения настроечных работ карбюратора можно использовать и самодельный тахометр. Его можно сделать своими руками, но для этого потребуется дружить с электроникой. Изготовление тахометра своими руками не имеет смысла, так как гораздо проще приобрести заводское изделие. Применение такого надежного помощника при проведении настроечных работ бензопилы позволит получить ее максимальную производительность.

Ручные бензопилы в настоящее время широко применяют как для валки деревьев, обрезания сучков и дальнейшей заготовки дров, так и при строительстве деревянных домов и различных построек хозяйственного назначения. Как и любые другие инструменты, эти приспособления (довольно надежные) требуют регулярной профилактики, а иногда и настройки. Например, тахометр для бензопилы позволит без труда не только проверить характеристики вновь приобретенного инструмента, но и произвести последующие регулировки карбюратора самостоятельно.

Как правильно настроить карбюратор бензопилы

Подавляющее большинство моделей карбюраторов бензиновых пил имеют три винта регулировки:

• холостых оборотов (Т);
• низких оборотов (L);
• высоких оборотов (Н).

Установка нужных параметров происходит методом вращения этих винтов.

Для точной настройки карбюратора воспользуйтесь электронным тахометром. Он позволит легко определить обороты двигателя бензопилы.

Базовая регулировка карбюратора

Винты H и L необходимо повернуть по часовой стрелке до упора, а затем вывернуть на 2 оборота в обратную сторону. Это стандартный порядок действий при первичной настройке популярных моделей бензопил. Также возможны и другие варианты.

Регулировка холостого хода

В первую очередь, нужно отыскать положение, в котором будут самые высокие холостые обороты, поворачивая винт L. Когда вы, с помощью тахометра, найдете это положение, нужно повернуть винт низких оборотов (L) на четверть (1/4) против направления часовой стрелки. Цепь бензопилы при этом может вращаться. Если это происходит, нужно откручивать винт холостого хода (Т) против направления часовой стрелки, пока цепь полностью не перестанет двигаться.

Как настроить максимальные обороты бензопилы?

Чтобы изменить максимальные обороты, нужно взаимодействовать с винтом Н. Если закручивать винт, обороты будут становиться выше, а если откручивать — ниже. Как правило, наибольшее допустимое число оборотов двигателя колеблется в диапазоне 11500-15000 в минуту. Если попытаться работать с еще большим числом, начнется проблема с зажиганием. В таком случае, винт слегка откручивают.

Проверка ускорения

Если нажать на кнопку газа бензопилы, двигатель должен повысить количество оборотов. Это должно произойти достаточно быстро. Если инструмент медленно набирает обороты, нужно немного открутить винт L, не больше, чем на 1/8 оборота.

Когда настройка закончена, нужно повторно проверить работу бензопилы на холостых оборотах — двигатель должен исправно работать, а цепь — оставаться неподвижной. Если двигатель работает нестабильно или цепь двигается, нужно повторить регулировку, опустив этап базовой настройки.

Нюансы, о которых нужно помнить в процессе настройки

Не выкручивайте винт низких оборотов (L) слишком сильно по отношению к винту высоких оборотов (Н). Это станет причиной поступления в двигатель обедненной смеси (слишком много воздуха относительно бензина). Как следствие, поршневая будет сухой во время работы и начнет сильно нагреваться.

Лучше всего запомнить первоначальное положение винтов карбюратора, чтобы оставить себе возможность снова установить заводские настройки, если пила вдруг не заведется или будет работать нестабильно.

Настройка бензопилы — важная, но не самая сложная процедура. Если следовать инструкции и сделать все правильно, инструмент с отрегулированным карбюратором будет оптимально настроен, сможет работать с высокой эффективностью и прослужит вам долгое время.

Источник

Необходимые материалы и инструменты

Чтобы собрать простейший стрелочный тахометр для наладки бензопилы потребуется минимум электронных компонентов:

• Стрелочный индикатор уровня от магнитофона.
• Постоянный резистор на 1,8 кОм. Допускается отклонение в большую или меньшую сторону вплоть до 1,5 кОм или 2,2 кОм.
• Переменный резистор сопротивлением 10 кОм или другой с небольшим отклонением.
• Постоянный конденсатор на 1мкФ. Номинал также не критичен.
• Два полупроводниковых диода любой марки.
• Провода.

Схему можно собрать на подходящем куске пластика или кразиса. При желании монтаж можно произвести на специальной универсальной монтажной плате или изготовить её самостоятельно путём травления на текстолите или гетинаксе.

Корпус для устройства не обязателен, но всё же рекомендуется подобрать небольшой пластиковый коробок.

Из инструментов нужно иметь под рукой нож, паяльник с припоем, пинцет.

Какие бывают тахометры для бензопилы и какой купить — обзор 3 лучших с AliExpress

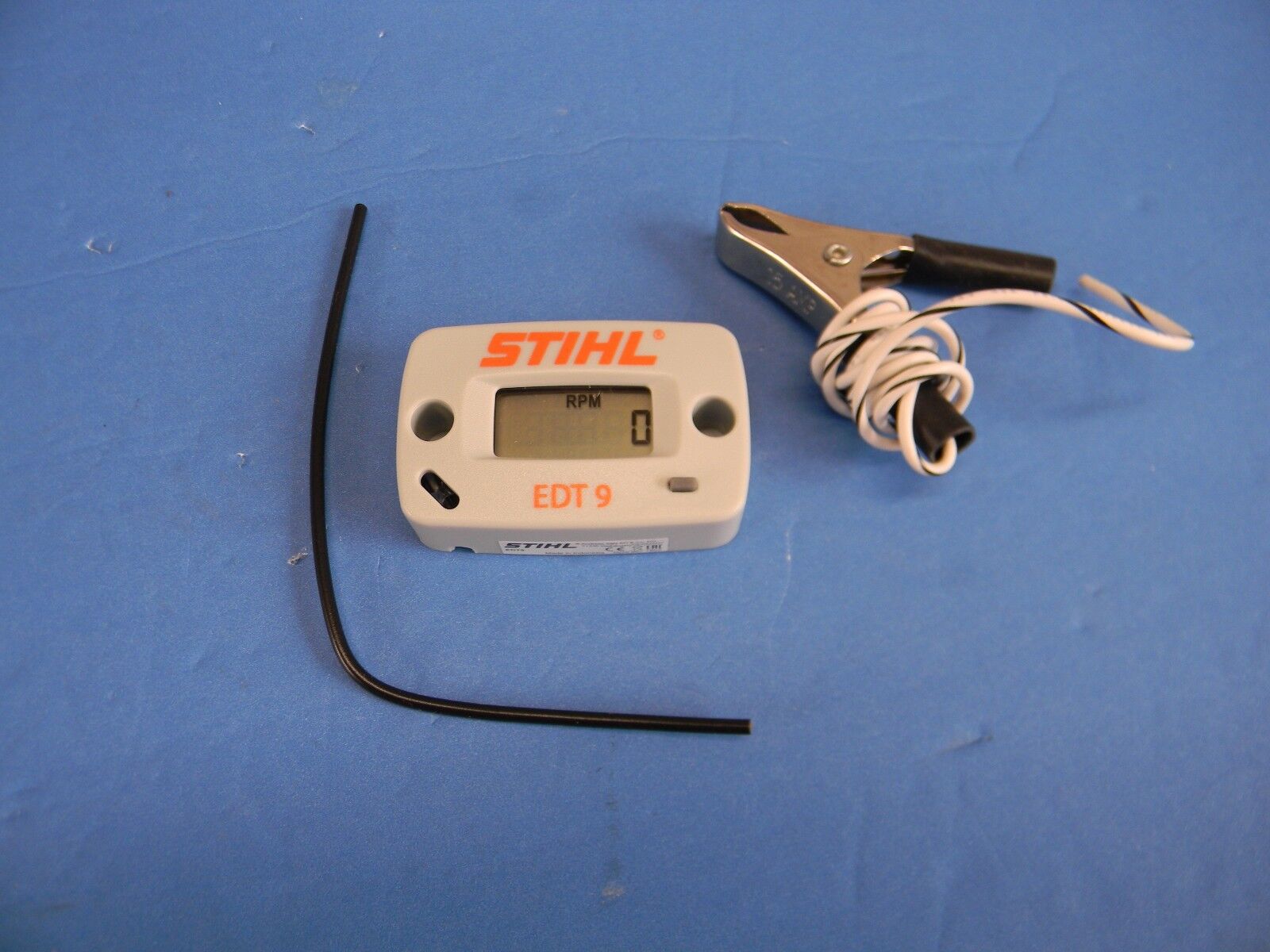

Тахометры могут быть проводными и беспроводными. Вторые стоят дороже первых.

Если используется проводной вид, то требуется обеспечить доступ к высоковольтному проводу свечи. Минусом таких устройств является то, что требуется демонтировать крышку и воздушный фильтр, чтобы иметь доступ к проводу. Подсоединение можно сделать:

1. За счет зажима, находящегося на конце шнура.
2. При помощи обмотки, которая фиксируется за счет изоляционной ленты или пластикового хомута.

Тахометры без подсоединения провода являются более удобными в использовании. Этот вид приборов позволяет сделать замеры оборотов двигателя на расстоянии 15-20 см от изоляционного колпачка.

Ниже представлен обзор лучших марок тахометров.

Самый дешевый без крокодильчика — цифровой Kebidumei

Это самый дешевый тахометр, в его комплектации даже нет крокодильчика, вместо него придется просто накручивать провод. Зато цена радует.

Самый простой тахометр, без крокодильчика

Из функционала стоит отметить следующее:

• имеет большой ЖК-дисплей;
• есть функция сброса до нуля часов;
• производит считывание до 10 000 часов, а потом производит перезагрузку до нуля;
• способен считать до 99 999 оборотов в минуту;
• настройку времени обслуживания можно запрограммировать;
• есть функция напоминания о необходимости замены масла;
• тахометр этого вида может работать на всех двигателях, тип двигателя можно выбирать с помощью кнопок S1 и S2;
• есть функция защиты от брызг.

Купить тахометр на Aliexpress

Рекомендуем посмотреть видео – обзор на данный тахометр, заказанный из Китая, автор интересно и подробно рассказывает про прибор. Рассказывает про функционал, настройку, разбирает сам прибор, чтобы показать, что внутри и в конце показывает пример работы на бензокосе (разницы с бензопилой в принципе работы нет).

Самый дешевый с крокодильчиком — Pulst Engine

Этот тахометр имеет такие же характеристики, что и предыдущий. Отличается более богатой комплектацией, а точнее — наличием крокодильчика.

Купить тахометр на Aliexpress

С более мощным функционалом — Runleader

Благодаря более мощному процессору, имеет лучший функционал, быстрее работает, но и стоит дороже. В руках он выглядит более солидно, пластик крепче, кнопки легче нажимаются. Сборка гораздо лучше предыдущего. Для частого использования будет гораздо лучше, чем первый вариант

Из особенностей стоит отметить:

• функция отображения моточасов;
• может использоваться только с бензиновым двигателем внутреннего сгорания;
• для подключения необходимо провести наматывание контактного провода вокруг свечного провода. Длина провода составляет 1,5 метра;
• прибор не работает с 4-х тактными моторами, но для бензопил такой и не нужен.

Внешний вид прибора RunleaderКупить тахометр на Aliexpress

Бесконтактный — лазерный прибор HoldPeak

Этот тахометр для бензопилы больше подойдет для любителей «беспроводных технологий». Его главное преимущество – это способность измерения оборотов без использования проводов. Очень экономит время, т.к. позволяет практически молниеносно проводить измерение оборотов двигателя.

Технологические особенности:

• имеет большой цифровой ЖК дисплей;
• может измерять скорость, т.к. есть функция спидометра;
• корпус имеет специальную форму, за счет которой он удобно помещается в руке;
• есть функция автоматического сохранения значений в памяти устройства;
• корпус жесткий, сделан из АБС пластика.

Купить тахометр на Aliexpress

Регулировка карбюратора бензопилы вдали от сервисной мастерской

Инструкция, как настроить бензопилу – есть в технической документации к вашему инструменту. Тем не менее, мы рассмотрим типовые операции по улучшению работоспособности инструмента.

Органы регулировки карбюратора расположены в доступном месте. Чтобы до них добраться, нет необходимости снимать крышку корпуса. В разных моделях отверстия для регулировки могут быть расположены иначе, на иллюстрации показана типовая комбинация.

Порядок настройки следующий

Винт «T» предназначен для настройки двигателя в холостом режиме. На разных моделях он может обозначаться как «LA» или «S». Параметр выставляют, вращая винт в левую сторону до состояния устойчивой работы на минимальных оборотах. Если двигатель глохнет – необходимо немного довернуть винт в правую сторону. Рабочий вал при работе на холостых оборотах не должен вращаться.

Если при регулировке цепь сдвинулась с места – открутите винт на четверть оборота назад. Чем точнее вы поймаете момент, когда до начала движения цепи остается совсем немного оборотов, тем экономичнее будет расход топлива.

Винт «L» устанавливает степень ускорения бензопилы при нажатии на акселератор. Когда вы открываете дроссельную заслонку, обороты должны плавно возрасти до максимального значения. Если бензопила глохнет при нагрузке – это верный признак неправильной установки регулятора ускорения. Необходимо немного отвернуть винт против часовой стрелки, добиваясь плавного уверенного ускорения при открытии акселератора.

Винт «H» ограничивает величину оборотов рабочего вала. Если не зафиксировать это значение – произойдет сбой в опережении зажигания, и бензопила станет работать рывками, или как говорят лесорубы – «вразнос». Такой режим может привести к травме.

В моделях с упрощенной конструкцией карбюратора, регулировка ускорения и максимальных оборотов может отсутствовать. В этом случае все режимы работы двигателя внутреннего сгорания устанавливаются винтом холостого хода.

Признаки правильной регулировки

1. На холостых оборотах рабочая цепь остается неподвижной. При добавлении «газа» сразу приходит в движение;
2. При открытии акселератора, двигатель бензопилы моментально ускоряется. Процесс ускорения происходит равномерно, быстро достигая максимума;
3. При достижении предельных оборотов пила работает ровно, без рывков. Звук двигателя равномерный, без детонаций;
4. Выхлоп чистый, немного сизоватого цвета. При изменении оборотов растет только интенсивность выхлопа, цвет не меняется.

Порядок настройки карбюратора бензопилы Partner смотрите в этом видео.

Если вам удалось отрегулировать карбюратор, не разбирая корпус бензопилы, и симптомы неисправностей пропали – продолжайте работать дальше. Если нет – придется снять верхнюю крышку инструмента и демонтировать карбюратор.

Внутри крышки находится воздушный фильтр. Как правило, это кусок поролона или подобного ему материала. Старайтесь не засорить и не намочить фильтр. После чего аккуратно отсоедините топливопровод и тросик акселератора от карбюратора.

На иллюстрации они показаны стрелками.

Следите за тем, чтобы топливо не попало внутрь корпуса. Постарайтесь уловить остатки бензина из шланга с помощью чистой хлопковой ветоши. Затем необходимо извлечь карбюратор из корпуса, и уложить на чистую поверхность для разборки и промывки.

Постарайтесь запомнить (а лучше измерить и зафиксировать на бумаге) положение установочных винтов. В противном случае, регулировка карбюратора бензопилы после сборки, будет затруднена из-за рассогласования всех установок.

После окончания работ проверьте, не осталось ли на сборочном столе «лишних» деталей, и не оставлен ли внутри корпуса инструмент.

Остались вопросы, смотрите видео: как отрегулировать карбюратор бензопилы Штиль.

Особенности запуска китайских бензопил на примере бензопилы Hunter. Подробный рассказ и демонстрация ремонта карбюратора, а так же его регулировка.

Как работает карбюратор?

1. Во время запуска двигателя в карбюраторе происходит открытие воздушной заслонки.
2. Движение поршня снижает давление в воздушном клапане. Это приводит к тому, что в диффузор начинает поступать воздух. Точное его количество зависит от положения воздушной заслонки.
3. В поплавковую камеру попадает топливо. Жиклеры регулируют скорость, с которой это происходит.
4. Бензин и воздух смешиваются друг с другом в диффузоре, образуя топливно-воздушную смесь. Она направляется в цилиндр. Смесь может быть обедненной (много воздуха, мало бензина) или обогащенной (мало воздуха, много бензина). От количества поступающей в двигатель смеси прямо пропорционально зависят его мощность и частота оборотов.

Все процессы, происходящие в двигателе, имеют не циклическую, а постоянную основу.

Что купить

Прикупить тахометр для любого лодочного мотора в наше время достаточно просто. И есть выбор. Доступный по стоимости аппарат из Китая или приобрести пусть дорогостоящий, но фирменный измеритель оборотов?

Собственно говоря, оба эти устройства обладают одинаковыми свойствами:

1. Достаточно четкое изображение на дисплее.
2. Соответствуют показателям тактности двигателя.
3. Просты в эксплуатации.

Кроме того, есть тахометры, которые могут отображать кроме оборотов двигателя такие показатели как:

Чаще всего устанавливают универсальные модели. Есть в торговле тахометр плюс счетчик моточасов для судового двигателя, который, кроме оборотов, показывает и другую полезную информацию. Так можно контролировать износ двигателя и подготовиться к ремонтным или профилактическим работам по этому мотору.

Понятно, что универсальные тахометры потребуют установку дополнительных специализированных датчиков, монтаж которых довольно сложен.

Для основной массы пользователей важны:

• технические характеристики счётчика;
• простота монтажных работ для выбранного типа устройства;
• герметичность;
• размеры (чем компактней, тем лучше);
• цена.

Для цифровых девайсов на лодочный двигатель актуальна также:

• быстрота обновления сообщений;
• яркость и точность изображения.

Мы уже рассказывали, что ассортимент тахометров от различных производителей достаточно обширен

Но если лодка с двигателем от бренда, скажем «Mercury» то, очевидно, для владельца важно, чтобы и на приборной панели стояли устройства этой же фирмы, дабы выдержать дизайн лодки в одном стиле. Кроме того оригинальные детали априори более качественные и надежные, несмотря на их высокую стоимость

Хотя, надо признать, что для подвесных агрегатов термин «оригинальный» и «неоригинальный» весьма условен. Производители таких моторов, как правило, не располагают производственной базой для выпуска измерительного оборудования. Для этого есть сторонние фирмы-партнеры.

Например, есть такая . Она довольно известна как изготовитель неоригинального измерительного оборудования для водно-моторного рынка. А, тем не менее, измерители для моторов «Mercury», производит именно «Teleflex Marine».

Итак, подытожим. Совсем не обязательно сосредотачиваться на дорогой марке измерителя, а лучше сосредоточиться на лодочном девайсе, который по облику, наиболее соответствует общему дизайну судна, а не её двигателю. Конечно, очень важный фактор — цена между «оригинальным» и «неоригинальным» прибором.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

• забитый воздушный фильтр,
• забитые нагаром выхлопные окна и глушитель,
• плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

• Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
• На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
• Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
• Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
• Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
• Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
• После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
• Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

• Двигатель заводят и прогревают в течении 5-7 мин.
• Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
• Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Принцип работы тахометра для бензопилы

Тахометр – это прибор, измеряющий количество оборотов двигателя за одну минуту. Механический прибор к инструменту с бензиновым двигателем подключить практически невозможно (да и не нужно). Современный тахометр для двухтактного двигателя бензопилы представляет собой цифровой прибор, который считывает импульсы с изолятора свечи или высоковольтного провода в момент искрообразования (без непосредственного контакта). Встроенный микропроцессор пересчитывает импульсы в обороты двигателя. Показания отображаются на удобно читаемом жидкокристаллическом дисплее. В зависимости от производителя и конструктивных особенностей цена на такие приспособления варьируется в пределах от 950 до 6500 рублей.

Принцип действия

Предназначение карбюратора — это подготовка рабочей смеси для подачи её в цилиндры мотора. ой смесью является бензин и воздух в нужных для работы двигателя пропорциях. Если такое соотношение нарушено, то двигатель будет работать не чётко. Когда смесь имеет много бензина, то непрофессиональной терминологией её называют насыщенной, а если, наоборот, мало, то бедной. Но в любом случае сбой в пропорциях рабочей смеси будет плохо сказываться на работоспособности.

Разные модели бензопил могут иметь разные конструкции карбюраторов, но по принципу действия они все идентичные. Воздух через специальный канал перемещается со скоростью, которую можно регулировать с помощью закрывания или открывания заслонки. Бензин, в свою очередь, попадает в карбюратор через жиклёры и смешивается там с воздухом, создавая специальную смесь, которая и поступает в двигатель.

Давление в поплавковом отделении карбюратора, где перед смешиванием находиться бензин, приближено к атмосферному. При открытии заслонки воздуха становиться больше, так же как и бензина, благодаря чему обороты двигателя увеличиваются. В воздушном канале при этом создаётся разрежение и бензин втягивается в поток воздуха. Это и является принципом действия карбюратора.

Для того чтобы бензопила работала ровно и эффективно, а также при этом не было большого расхода топлива, её карбюратор необходимо настроить соответствующим образом. Перед такими работами нужно предварительно проверить воздушный и бензиновый фильтр. Если на них обнаружена грязь, то следует их заменить.

Настройка бензопилы у большинства моделей, как правило, проводится с помощью трёх винтов — высоких и низких оборотов и холостого хода.

О правильной настройке должны свидетельствовать такие признаки:

1. Цепь не должна двигаться на холостом ходу.
2. Мотор работает плавно.
3. При старте тоже не должно быть обрывов в работе.

Ремонт карбюратора бензопилы своими руками нужно проводить очень осторожно, ведь любая допущенная ошибка может привести к серьёзным последствиям, даже до полной поломки двигателя. Если нет достаточного опыта, то лучше обратиться за помощью специалиста

Ситуации, в которых регулировка необходима

Новые бензопилы поставляются в розничную торговую сеть с отрегулированными карбюраторами. Часто производителем преднамеренно понижаются некие характеристики мощности устройства для правильной обкатки мотора, однако по истечении определённого времени требуется настройка мотора на работу работая в режиме наибольшей эффективности.

Регулировка карбюратора потребуется и в процессе использования, когда от лишней вибрации или от случайного механического воздействия опции сбиваются.

Сигналом к началу проверки опций карбюратора на соответствие норме служит нестабильная работа мотора на холостых оборотах, понижение приёмистости мотора и его мощностных черт.

Зрительно найти разбалансировку опций карбюратора можно по лишней дымности в свое время работы бензоинструмента. При таком режиме работы мотора не столько увеличивается расход горючего, но зато значительно изнашивается поршневая система мотора бензопилы, потому после выявления неисправности следует немедля приступить к настройке карбюратора.

Для четкой опции карбюратора бензопилы нужно приготовить последующие инструменты:

Такового легкого набора инструментов достаточно для опции многих моделей карбюраторов, увы некие изготовители} {отечественного нарочно устанавливают регулировочные болты с головками под уникальный фирменный ключ. Эта мера ориентирована в первую очередь на предотвращение выхода из строя устройства после неквалифицированного ремонта. И тогда решить делему можно только приобретением фирменного ключа или самостоятельным созданием инструмента для регулировки карбюратора.

С целью верно отрегулировать наибольшее число оборотов, будет нужно приобрести тахометр. Стоит такое устройство дешево, увы начинающему мастеру по настройке карбюраторов без него никак не обойтись.

Бензопилы Партнёр и Штиль, их регулировки.

В бензопилах Штиль и Партнёр регулировочными винтами H и L выставляется пропорция воздуха и бензина в смеси. При ослаблении винтов смесь обогащается, повышаются обороты. Завинчивание приводит к обеднению смеси и, соответственно, понижению оборотов двигателя.

Настройка карбюратора бензопилы Партнёр на холостой ход осуществляется винтом T (Штиль маркирует эту регулировку буквами LA). Базовая наладка инструмента делается на заводе во время конечных испытаний. В большинстве случаев карбюратор отрегулирован на подачу чуть более обогащённой топливовоздушной смеси, чем оптимально-расчётная. Настройки, установленные заводом-изготовителем, обязательно нужно сохранить в первые несколько часов эксплуатации, в период обкатки. После этого может осуществляться более тонкая регулировка, хотя это не обязательно, пила будет нормально работать и на базовых настройках.

Для тонкого регулирования карбюратора требуется тахометр, кроме того, понадобится техническая документация, чтобы проводить работы в строгом соответствии с требованиями производителя. Лучшим решением будет доверить ювелирную настройку топливной аппаратуры специалистам.

Если всё же решено регулировать самостоятельно, начинать следует с винта L, после чего переходят к жиклёру H, после чего выставляют холостой ход путём вращения винта T (или LA — если это пила Штиль).

Плавным поворотом винта L в обоих направлениях ищется положение, при котором частота вращения на холостом ходу будет максимальной. После того, как эта точка найдена, требуется вывернуть винт L на 1/4 оборота. Если при этом цепь продолжает двигаться при работающем на холостых оборотах моторе, винт T (LA) медленно вывинчивается до момента остановки цепи.

После настройки винтом H максимальных оборотов значение их частоты проверяется по тахометру. Если частота вращения на максимуме не соответствуют значениям, которые указаны в документации, регулировки повторяют. Если на максимальных оборотах смесь оказывается слишком богатой, из глушителя идёт слишком много дыма, при бедной смеси пила издаёт визжащий звук и двигатель излишне греется. Регулировка заканчивается установкой холостого хода — правильным считают положение, если мотор работает ровно на минимуме оборотов и цепь при этом стоит. Установку холостого хода можно посмотреть на видео, представленному далее.
