Диск для циркулярной пилы по фанере

Выбор диска для циркулярной пилы

Чтобы правильно выбрать оснастку, следует учитывать вид материала, который предстоит обрабатывать. Диски, устанавливаемые на циркулярку по дереву, должны соответствовать ей по скорости работы. При выборе диска для циркулярной пилы учитываются его основные параметры:

• Качество упаковки – оригинальные диски упаковываются в плоскую фирменную коробку;
• фирменный логотип производителя;
• все размеры диска – наносятся на самом видном месте, возле посадочного отверстия;
• максимальная рабочая скорость – указывается под посадочным отверстием;
• количество зубьев и их наклон;
• обязательное нанесение символики по охране труда – оригинальные режущие органы имеют изображения защитных средств: перчатки, очки, шумоподавляющие наушники;
• направление вращения оснастки: стрелка-указатель;
• схематическое или буквенное обозначение материала, для пиления которого предназначен диск – например, wood (дерево).

Какого-то единого, международного стандарта маркировки дисков не существует, поэтому производитель сам решает, какую информацию ему необходимо донести до потребителя маркировкой.

Весомым критерием выбора является качество изготовления самого стального основания. Сталь должна быть отшлифована и быть максимально гладкой. Значительная шероховатость режущего органа может свидетельствовать о низком качестве изделия.

Стоит обратить внимание на логику, которой обычно придерживается производитель. Например, если у инструмента указана рабочая скорость 8000 об/мин., а сам он шершавый, плохо отшлифован, не имеет термокомпенсационных пазов, то о каком качестве такого инструмента может идти речь

Высокая скорость сама по себе подразумевает значительный нагрев оснастки при работе, который могли бы снизить качественная шлифовка и термокомпенсация. Если их нет, то срок «жизни» такого рабочего органа весьма ограничен.

Рейтинг пильных дисков по дереву

Рассмотрим несколько рабочих органов, которыми пользовались мастера различного уровня. Среди мастеров провели голосование, получив следующий рейтинг:

1. Самый быстрый – инструмент фирмы Bosch. Имеет 12 крупных зубьев с победитовыми насадками, размер оснастки 190 × 30 мм.
2. Самый чистый рез – Metabo Precision Cut. Имеет размеры 190 × 30 × 2,2 мм. Оснащен 48 зубьями с победитовыми напайками. Значок WZ, нанесенный на лицевой стороне, означает, что инструментом можно пилить дерево, деревосодержащие материалы (ДВП, ДСП, ОСП, фанеру);
3. Самый тонкий и точный рез – CTM. Размеры 190 × 30 × 1,1. ; 42 твердосплавных резца, высокая скорость работы – до 8000 об/мин , наличие термокомпенсации позволяют создавать тонкий, чистый рез по дереву, по материалам, имеющим дерево в основе.

Рейтинг, приведенный здесь, составлен мастерами по их личной, субъективной точке зрения. Оценка получена на основании опыта работы этим инструментом.

Применение дисков

Пильные диски внешне выглядят как круглые пилы по дереву. Их устанавливают и закрепляют на вращающемся приводе. В зависимости от того, как осуществляется процесс пиления, дисковые пилы можно разделить на два вида:

• пилы с неподвижно установленным валом, на котором закреплен пильный диск. В таких инструментах круг вращается на одном месте, а деревянная заготовка подается к рабочему органу;
• пилы, которые сами двигаются навстречу деревянным заготовкам. При работе такими инструментами заготовка, как правило, закреплена неподвижно, а дисковая пила двигается, осуществляя необходимый распил.

К первому виду относятся различные стационарные циркулярные пилы, оборудование пилорам. Ко второму типу можно отнести ручные дисковые пилы, так называемые паркетки, различные мини-резаки с дисковым рабочим органом.

Советы

Чтобы разрезать фанерный лист правильно, необходимо использовать подходящий инструмент и соблюдать некоторые правила:

• до распила требуется провести все замеры и проверить себя во избежание досадных ошибок;
• во время работы необходимо следить за сетевым шнуром;
• перед тем, как использовать инструмент требуется отрегулировать глубину пропила не нужную величину;
• диск пилы должен подходить для резки фанеры;
• использованию пилы должно сопутствовать применение защитных перчаток и очков;
• тупые лезвия пилы более опасны, чем заточенные;
• во время распиловки фанеры необходимо соблюдать безопасность не приближать руки к лезвию;
• не приступать к работе без навыков работы с электроинструментом.

Как добиться идеального среза

Качественный срез упрощает дальнейшие работы с материалом

Для того, чтобы получить безупречный срез с торцевой стороны можно воспользоваться как ручной пилой, так и использовать электроинструмент. Существует несколько приемов, помогающих достичь качественного распила фанеры. Вот некоторые из них.

Нулевой зазор

Принцип этой техники заключается в сокращении до возможного минимума расстояния между подошвой пилы и прижимной площадкой. Это позволяет избежать обламывания верхнего слоя фанеры. Достигнуть такого эффекта возможно путем крепления к подошве инструмента накладной пластины. Накладка имеет прорезь для сохранения возможности пилить по намеченной линии. Благодаря этому зубья гарантированно обрезают мелкую стружку и не выламывают материал.

Важно исключить механическое повреждение накладкой поверхности листа. Накладку следует сменять каждые 5 метров распила

Использование накладок из более прочных материалов (металла, пластика или стеклотекстолита) позволяет избавиться от необходимости часто менять накладки, поверхность которой необходимо предварительно отполировать.

Клейкие ленты

Для защиты тыльной стороны фанеры по линии распила наклеивают ленту. Такой способ помогает предотвратить отламывание крупных кусочков, что особенно эффективно, если принято решение использовать ручной или электрический лобзик. Однако, не всякая клейкая лента подойдет для этих целей. К примеру, малярный скотч в этом случае будет совершенно бесполезен по причине малого запаса прочности.

Клейкие ленты – лучшая защита от сколов

Перед тем, как начать пилить на поверхность наклеивают tape-ленту имеющую армирование из стекловолокна или алюминия. Требования к ее ширине таковы: по обе стороны линии распила должен быть запас в 1,5-2,0 см. Лучше производить оклейку, придавливая ленту сухой тканью, не допуская образования морщин и склеивания.

После того, как диск пилы или электрический лобзик прекратили работу, следует убрать инструмент, предварительно отключив его от сети. Затем приступить к отклеиванию ленты

При этом следует проявлять большую осторожность, чтобы резкими движениями не вызвать отрыв мелких осколков ламинированной поверхности, неизбежно образующихся при резке. Поэтому необходимо отказаться от применения материалов с мощной клеящей основой

При выборе такой ленты следует учитывать ее адгезивную способность и легкость очистки с шероховатой поверхности.

Подберите правильный диск

Чем чище вы хотите сделать срез, тем большее количество зубьев должно быть на диске. Пока диск новый и острый, то, в принципе подойдет любой из четырех представленных на  фото справа.

Для чистого пиления фанеры всем хорош диск со 140 зубьями, но его недостатком является то, что его зубья тупятся гораздо быстрее, чем те, которые имеют тугоплавкие наконечники, особенно при пилении листов ДСП. Такой диск лучше держать в запасе для выполнения ответственных работ или когда нужно сделать очень точный и тонкий пропил, а не использовать для повседневной работы.

Самый удобный, впрочем, как и самый дорогой из представленных диск с 56-ю зубьями или так называемый диск для ламината. Ну, а для бытовых работ и на все случаи жизни, например для дачных поделок, вполне подойдет диск, имеющий 40 зубьев.

Виды дисков

На циркулярных пилах работают с деревом, с другими материалами. Обрабатываемый материал определяет вид режущего органа, с которым предстоит работать. Существует 8 основных видов дисков:

1. С чередующимися резцами.
2. Резцы, имеющие угол скоса режущей кромки.
3. Простой плоский резец.
4. Резец, имеющий косую заточку.
5. Рабочий орган с плоскими трапециевидными зубьями.
6. В виде вогнутого профиля.
7. Резец в форме конуса.
8. Резцы в виде выступающей трапеции.

Рассмотрим их подробнее. Диск с чередующимися зубьями — самый распространенный вид рабочих органов для пиления дерева. Назван из-за чередования резцов, режущая кромка которых имеет угол наклона влево или вправо. Оставляет самый чистый рез. Инструмент, у которого зубья имеют угол скоса режущей кромки, предназначен для пиления мягких пород древесины, плит с двухсторонним покрытием.

Циркулярные пилы, которые снабжены простым плоским зубом, выполняют грубое разрезание любых пород дерева, вплоть до разделки древесины на дрова. Оснастка, имеющая плоские трапециевидные зубья позволяет циркулярной пиле работать с прессованными панелями, пластмассой и даже тонким алюминием. Вогнутый профиль резца говорит о том, что инструмент используется для резки ламината.

Рабочий орган, имеющий конические зубья, мебельщики используют в качестве подрезной пилы при распиловке стройматериалов, имеющих твердое покрытие. Инструмент, с зубьями в виде выступающей трапеции, может быть использован для работы по твердым и абразивным поверхностям. Не лишним будет отметить, что все вышеперечисленные виды зубьев имеют победитовые напайки.

Общие правила заточки диска циркулярной пилы

Самое главное правило, которое необходимо знать и четко соблюдать при заточке диска циркулярной пилы своими руками – внимательный осмотр пилы. Если зубья имеют заводскую фасонную заточку, то «поправить» ее после затупления режущей части, невозможно. Для правильной заточки таких резцов нужно специальное оборудование. В домашних условиях снова сделать острой такую оснастку для циркулярной пилы невозможно.

У рабочих органов с положительным углом наклона резцов, нужно учитывать угол ограничения подачи. Изменение этого угла изменит глубину врезания оснастки в материал. Пиление будет отрывистым, скачкообразным, даже может привести к повреждению материала, оснастки, нанесению травмы работающему.

При самостоятельной заточке лучше всего применять специальные заточные станки бытового назначения. Они позволяют выдержать требуемые углы заточки, ее скорость. Наточить циркулярную пилу с победитовыми напайками помогут: хороший глазомер, знание углов заточки, твердость руки, кратковременные касания режущей кромки к заточной поверхности. Скорость вращения заточного инструмента больше 3500 об/мин, может привести к потере прочности резца. Оснастка будет безвозвратно загублена.

Маркировка пильных дисков и ее расшифровка

На всех изделиях, производящихся в настоящее время, как правило, изображен логотип и бренд предприятия изготовителя. Это обычно самый крупный и самый броский элемент маркировки, который важен только для того, чтобы облегчить запоминание марки понравившегося изделия.

Гораздо более важные сведения можно получить из остальных элементов маркировки. На поверхности пильных дисков обязательно должны быть изображены основные размеры изделия в миллиметрах. Например,

140 х 2,5 х 20,

где 140 – наружный диаметр круга, 2,5 – толщина диска, 20 – диаметр посадочного отверстия.

Вторая обязательная величина, отображаемая на изделии, – максимальная частота вращения, при которой возможно безопасное использование пильного диска. Измеряется она в оборотах в минуту, которые делает при вращении вал режущего инструмента. Например,

n<6500 об/мин.

Кроме этой основной информации, на поверхности может быть при помощи слов или пиктограмм описана область применения диска, схематически изображена форма зубьев, указано направление вращения и указана скорость, с которой должно производиться пиление разных пород дерева.

Установите направляющую по размеру отпиливаемой детали

Немаловажная проблема – установить направляющую, по которой будет идти пила. Для этого измерьте базовый размер – длину от края пильного диска до края стальной подошвы циркулярной пилы и запишите его куда-нибудь, например, на стене мастерской – пригодится! Далее, нужно сделать разметку на листе фанеры: ширина отпиливаемой детали, толщина самого пильного диска и плюс базовый размер.

В качестве направляющей можно применить специальную стальную линейку из строительного магазина. Но гораздо проще и дешевле использовать отпил от фанеры, где одна сторона заводская, т.е. ровная, вполне сгодится для такой работы.

По прочерченному размеру установите направляющую и зафиксируйте её вместе с куском фанеры струбцинами.

Чтобы исключить повреждение поверхности фанерного листа ножками струбцины подложите под них, например кусочки от старой фанеры.

Липкая лента для пропила

Наклейка ленты на место пропила существенно снизит вероятность сколов у верхнего шпона листа фанеры. В качестве такой ленты можно использовать малярный скотч. В отличие от бытового он не оставляет следов клея на поверхности.

Клеить ленту следует прямо на место пропила. После того, как кусок фанеры отрезан, ленту следует снять в сторону среза под углом 90 градусов и только так.

Тянуть клейкую ленту вверх нельзя, во избежание отслаивания верхнего шпона!

Если поверхность распиливаемого материала имеет глянцевую структуру, например ламинат, то во избежание царапин заклейте также и подошву циркулярной пилы.

Как выбрать

При выборе пильного диска для дерева в первую очередь следует учитывать применимость к режущему инструменту. В зависимости от его модели выбирается наружный диаметр и диаметр посадочного места.

После этого нужно подобрать из подходящих дисков тот, который обеспечит наиболее эффективное выполнение задач. При этом должна учитываться конфигурация зубьев в соответствии с рекомендациями, данными выше.

Уже из имеющихся можно выбрать производителя в соответствии с личными предпочтениями, руководствуясь соображениями надежности или рассматривая самое удачное сочетание «цена-качество». Ведущими в производстве инструмента являются компании брендов Bosch, Makita, Metabo, Stayer, «Зубр», «Практика».

Качество изделий, изготовленных известными компаниями, остается на высоте, даже если они произведены в третьих странах. Хорошие, качественные пильные диски способны прослужить достаточно долго, обеспечив при этом высокую безопасность работ и гарантированно качественный результат.

Особенности режущих инструментов

Каждый инструмент для резки фанеры имеет свои особенности при использовании. Рассмотрим правила работы с фанерой различными режущими инструментами.

Распиловка дисковой пилой

Использование направляющей при распиловке дисковой пилой поможет избежать неровностей

Чтобы эффективно распилить лист при помощи дисковой пилы следует придерживаться таких правил:

1. Поместить фанерный лист на устойчивую опору и сделать первую прорезь ближе к середине полотна.
2. Отрегулировать пропил по глубине. Для этого следует опустить диск и начать распил, при этом глубина погружения диска должна на 0,5 см быть больше толщины полотна.
3. Во избежание получения травм по причине большой вероятности обратной отдачи следует расположиться сбоку от линии действия пилы.
4. Подготовить пилу для совершения необходимого выреза. Для этого следует башмак пилы (его часть спереди) приложить к полотну и установить лезвие на линию распила, предварительно отогнув кожух.
5. Удостовериться в отсутствии помех внизу листа.
6. Включить пилу и не торопясь погрузить ее лезвие в материал. Для предотвращения обратной отдачи следует крепко держать пилу. После погружения в прорезь диска и установки ее башмака на поверхность листа следует вернуть обратно защитный кожух.
7. Провести инструментом по линии до конца полотна.
8. Выключить пилу и только после ее полной остановки вынуть из прорези.

Разрезка электрическим лобзиком

Электролобзик позволяет делать качественные фигурные вырезы

Для получения ровного распила последовательность действий должна быть такова:

1. Надежно зафиксировать материал.
2. По возможности проводить резку перпендикулярно волокнам древесины, иначе получить ровный край будет весьма сложно.
3. Ни в коем случае не стоит оказывать давление на инструмент, скорость резки от этого не увеличится, но инструмент гарантированно сломается.
4. Поверхность зубьев следует смазать маслом для облегчения работы (при условии работы с древесиной повышенной прочности).
5. Нежелательно использовать инструмент длительное время по причине его нагрева и порчи двигателя.
6. После использования нужно произвести очистку лобзика и смазать его.

Работа ручной пилой

Пила по металлу хорошо подходит для работы с фанерой

Работа с использованием ручной пилы влечет за собой намного больше трудозатрат по сравнению с дисковой пилой. Чтобы правильно распилить лист фанеры, нужно учесть такие правила:

1. Сделать вертикальную засечку по линии распила. Для этого нужно поместить лезвие пилы и протянуть полотно, чтобы образовалась бороздка.
2. Наклонить полотно пилы до образования с плоскостью листа острого угла (от 30 до 40) и начать совершать плавные движения.
3. Для сохранения ровности распила предплечье и плечо должно располагаться в одной плоскости. При отклонении от заданного направления требуется слегка изогнуть пилу в нужном направлении и продолжить работу.
4. Во избежание образования излома нужно придерживать отпиливаемую часть не занятой рукой.
5. При окончании распила требуется снова придать полотну вертикальное положения и окончить работу, проведя нескольку движений перпендикулярно листу фанеры.

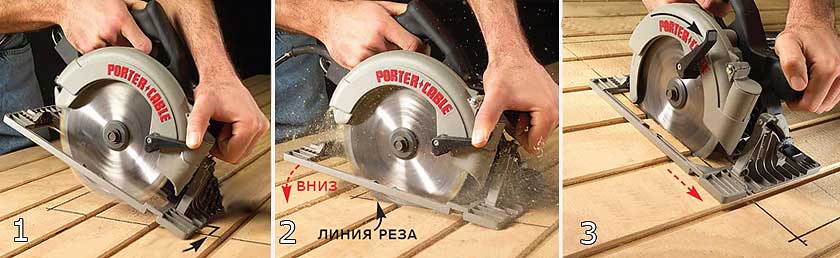

Как дисковой пилой вырезать «окно» в куске фанеры

Когда нет возможности начать рез с края, то единственным решением остается «окунание» диска в лист фанеры. Здесь главная опасность – возвратный удар, поэтому следует тщательно подготовиться к исполнению такого реза.

Сначала приложите отключенную пилу к месту реза и отметьте спереди точку так, чтобы задняя часть диска совпала с угловой точкой выреза. (рис. 1)

Крепко удерживая пилу, приложите её основание углом к отмеченной передней точке. Визуально выровняйте диск по линии пропила. По технике безопасности старайтесь встать так, чтобы не быть сзади линии пропила, а чуть сбоку.

Включите пилу и дайте ей набрать полную скорость. Постепенно без сильного нажима начинайте опускать диск в фанеру (рис.2).

Когда плоское основание полностью ляжет на фанеру, продолжайте делать пропил вперед до переднего угла (рис. 3). Вынимайте пилу, только когда диск полностью остановится.

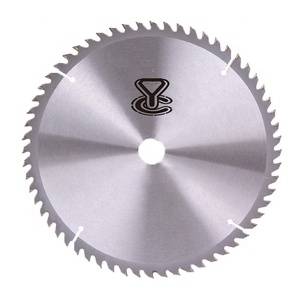

Устройство и параметры пильных дисков

По своему устройству рабочие органы для циркулярных станков делятся на монолитные и твердосплавные. Диски обоих устройств можно использовать как отрезные, и для продольного пиления по дереву.

Монолитные диски изготавливаются из высокоуглеродистой стали. Они применяются при работе с любыми сортами древесины, но наиболее предпочтительной для них будет работа с мягкими породами. Хорошие результаты показывает пиление такой режущей оснасткой не древесных материалов (пластик, гипсокартон).

Твердосплавными называются режущие органы, зубья которых имеют специальные твердосплавные напайки. Самым распространенным материалом для изготовления твердосплавных напаек является карбид вольфрама, более известный под названием «победит».

Основными параметрами инструмента являются:

• посадочный диаметр;
• рабочий, наружный диаметр;
• число резцов, их наклон;
• рекомендуемая рабочая скорость;
• наличие термокомпенсации;
• материал, который можно пилить этим инструментом.

Немаловажным критерием являются соответствие оснастки виду машины, для установки на которую он рассчитан: стационарная циркулярная пила или ручной инструмент. Выбор определяется скоростью подачи материала к инструменту (циркулярка), или скоростью подачи инструмента к материалу (ручная пила).

Подбирается по диаметру вала циркулярной пилы. Основными являются посадочные размеры от 16 мм до 32 мм.

Наружный диаметр

Необходим для того, чтобы правильно использовать инструмент. Рабочий орган большего диаметра, чем указано в паспорте циркулярной пилы по дереву, может просто не подойти по размеру. Наружный диаметр определяет глубину внутреннего или несквозного пропила.

Число зубьев инструмента

Определяет скорость пиления и является одним из условий получения «чистого» реза, без сколов и торчащих волокон. Небольшое число резцов (до 40-45) позволяет пилить быстро, но без особого качества реза. Подходит для первоначального и поперечного резания невысокого качества. Среднее число (45 — 85 шт.) характерно для продольных пропилов среднего качества. Если резцов больше 85 шт, то это свидетельствует о высоком качестве будущего реза. Такие инструменты являются профессиональными, стоят дорого, требуют опыта пиления.

Наклон зубьев

Так же как их количество, напрямую влияет на качество реза. Наклон резцов может быть отрицательным (до «- 5°»), нейтральным (0°) или положительным (15-20°). Отрицательный наклон зуба используют при грубой обработке дерева, при поперечном распиле. Нейтральный наклон предпочтителен при работе с твердыми породами дерева. Резец такого наклона как бы сцарапывает стружку, тем самым дольше сохраняя заточку. Положительный наклон зубьев является самым распространенным. Он обеспечивает ровный рез, при работе лучше «захватывает» сырье, снижая нагрузку на руки станочника.

Рекомендуемая рабочая скорость

Параметр является еще одним фактором чистого реза. Оснастка, рассчитанная на определенную скорость, может стать причиной различных неудобств, при установке ее на циркулярную пилу с большей скоростью. Она может перегреваться, может «вязнуть» в материале. При значительном (кратном) превышении допустимой скорости, оснастка может расколоться на части и нанести станочнику очень серьезные травмы.

Термокомпенсация

Небольшие прорези от наружного края к середине на определенную глубину, заканчивающиеся круглым отверстием называются пазами термокомпенсациии. Чаще всего выполняется у инструмента с большим числом резцов и высокой рабочей скоростью по дереву. При работе, термокомпенсационный паз, как бы забирает на себя возможный нагрев рабочего органа. При перегреве сталь пильного рабочего органа деформируется, его вращение напоминает «восьмерку», что приводит к порче пиломатериала, оснастки, самого станка.

Разновидности пил

В зависимости от применяемого рабочего органа, пилы могут подразделяться на несколько видов:

• цепные;
• ленточные;
• сабельные;
• дисковые.

Как понятно из названия, цепные пилы воздействуют на материал остро заточенными зубьями сложной конфигурации, которые соединены в одну бесконечную цепь. Она устанавливается на специальную шину и приводится в движение двигателем внутреннего сгорания либо электродвигателем.

В конструкции ленточных пил используются стальные ленты с нарезанными на них и заточенными зубьями. Они применяются в больших стационарных агрегатах, используемых в лесопильном производстве.

Сабельными пилами называют механические устройства, представляющие собой достаточно жесткое стальное полотно с пильными зубьями, которое воздействует на древесину при совершении возвратно-поступательных движений подобно ручной ножовке. Приводится в действие такое полотно электродвигателем через специальный редуктор.

Дисковые пилы называются так потому, что рабочим органом у них является пильный диск по дереву, который непосредственно воздействует на материал в процессе обработки.
