Делаем роликовые ножницы самостоятельно из подшипников

Рычажные ножницы по металлу

Среди всех разновидностей разделительного оборудования, предназначенного для резки металла, рычажные ножницы считаются самыми простыми и компактными. Они могут иметь ручной привод, либо управляться электродвигателем. Универсальность рассматриваемого вида кузнечно-штамповочного оборудования даёт возможность устанавливать такие ножницы практически в любой хозяйственной мастерской, и – тем более – в небольших частных предприятиях, работающих с сортовым или листовым металлом.

Рычажные ножницы по металлу

Принцип действия и конструктивные особенности

В отличие от листовых ножниц с наклонным ножом (гильотинных), движение ножа в рычажных ножницах чаще всего происходит не по поступательной, а по вращательной траектории. Кроме того, в качестве основного исполнительного механизма используется не кривошипно-ползунный, а рычажный.

Наибольшее распространение приобрели рычажные ножницы, собранные по схеме одноплечевого рычага. При резке тонкого металла, с толщиной не более 0,7…0,8 мм применяются ручные слесарные ножницы, а при более толстом – стуловые ножницы, рычаг у которых намного длиннее. Кроме того, в схемах стуловых ножниц предусматривается возможность встраивания промежуточной зубчатой передачи

Это увеличивает длину траектории движения подвижного ножа, но снижает результирующее усилие, что важно, если агрегат имеет ручной привод

Наиболее крупные исполнения стуловых ножниц позволяют разрезать листовой прокат стали толщиной до 8…10 мм, и сортовой прокат диаметром не более 22 мм.

Типовая конструкция рычажных ножниц настольного исполнения представляет собой совокупность следующих узлов:

1. станины;
2. эксцентриковых или винтовых зажимов, посредством которых оборудование стационарным образом можно прикрепить к слесарному верстаку;
3. нижней опорной рамы, на которую устанавливается неподвижная часть оснастки;
4. саблевидного поворотного рычага с рукояткой (для ручных моделей). на нём устанавливается подвижная часть оснастки;
5. оси с подшипником скольжения.

В приводных рычажных ножницах, кроме вышеприведенных узлов имеются также электродвигатель, клиноременная передача, а также кривошипно-шатунный механизм, который преобразует вращательное движение вала двигателя в качательное перемещение рычага. Иногда такое оборудование снабжается механизмом включения (муфтой и тормозом), и в таком виде уже мало чем отличаются от стационарных ножниц аллигаторного типа. Единственное их преимущество в данном случае состоит в отсутствии балансира, компенсирующего инерцию массивных деталей.

Ограничения рычажных ножниц и возможность их преодоления

Главный недостаток рычажных ножниц, не имеющих механического привода – необходимость совершать очень длинные перемещения, чтобы снизить усилие резки металла. Кроме того, при ручном приводе невозможно обеспечить постоянство скорости реза, что может ухудшать качество поверхности разделения металла.

Виды рычажных ножниц

Конструкции рычажных резаков не отличаются разнообразием, основное отличие в типе привода:

• ручные — наиболее примитивное устройство, воздействием на рычаг приводится в движение режущее лезвие;
• электрические — работают очень быстро, отличаются высокой производительностью. Кроение металла на таком оборудовании не требует никаких усилий от рабочего;
• гидравлические — мощные, запускаются в движение гидравлическим приводом. Широко используются при необходимости больших усилий, например, для рубки арматуры или прута.

Ручные ножницы подразделяются в зависимости от назначения и конструкции:

• с прямыми лезвиями — применяют только для резки по прямой линии;
• с искривленными резаками — ими вырезают элементы сложной формы и отверстия;
• стуловые — применяются для кроения толстых пластов бумаги;
• пальцевые — очень тонкими резцами проделывают отверстия;
• рычажные — стационарно крепятся на верстак.

Ручное рычажное приспособление позволяет выполнять проходную или прямую резку только по ровной линии.

Кроме того, инструменты различаются по длине исполнительных элементов:

• с коротким лезвиями для проходного кроения;
• с длинными режущими поверхностями — для прямого кроения;
• комбинированные ножницы для любых видов, в том числе контурной.

Кроение мелких деталей рычажными ножницами невозможно, они удобны для крупных работ по раскройке или рубке.

Инструмент может быть стационарного или переносного типа. Для работы оба вида крепко фиксируются на верстаке или станине. Только так можно точно и безопасно кроить металл. Чтобы закрепить портативные ножницы используют струбцины или болты.

Самодельные рычажные ножницы

Вариант 1

чертеж рычажных ножниц: 1 — нижняя щека, 2 — фиксированное лезвие, 3 — подвижное лезвие, 4 — верхняя основа, 5 — винт для фиксации лезвия (2 штуки), 6 — болты 4 штуки, 7 — ножевой рычаг, 8 — серьга, 9 — рычаг, 10 — винт, 11 — болт для стяжки (2 штуки)

• Станина этой модели ручных ножниц собирается своими руками из пары уголков 7,5 х 7,5 х 0,8 см. Фиксированный нож с помощью пары винтов прикрепляется к горизонтальной основе. Для совмещения с подвижным лезвием верх основы срезается наполовину. В лезвиях проделываются отверстия, прозенкованы для винтов М8 длинной 24 мм впотай.
• На верхней основе с помощью шарнирных крепежей установлены: на нижней поверхности лезвие и рычаг ножа (размеры 6,5 х 3 х 0,6 см), на верхней части рычаг (24,5 х 1,8 х 0,7 см) и серьга (6 х 1,8 х 7 см), обеспечивающая подвижность.

Заготовки своими руками выпиливаются ножовкой. Лезвия вытачиваем из закаленной стали, угол заточки 30 градусов.

Сначала собираем все детали в готовый станок, налаживаем. После разбираем, красим. Когда краска подсохнет — собираем начисто.

Вариант 2

Эта модель ручных ножниц дополняется подробным чертежом. Кроение металла производится парой лезвий длиной 10 см каждое. Подвижное лезвие крепится к кулисе на кривошипном механизме. Эксцентриситет кривошипа составляет 16 мм и дает максимальную амплитуду 3,2см. К его хвосту прикрепляем ручку длиной 50 см.

Рекомендуется сделать стационарный вариант ножниц, которые надежно один раз прикрепятся к рабочей поверхности болтами М10. Для крепежа предусматриваются лапки с отверстиями. Корпус рычажных ручных ножниц необходимо делать из качественной стали 45 или 40, а лезвия из марок Р18, Р9 или У10.

Сделанные по этому чертежу ножницы уже больше 2 лет успешно работают, справляются со стальным листом толщиной до 3,5 мм.

Видеоролик с подробным описанием чертежей, конструкции и изготовления рычажных ножниц по металлу:

Рычажные ножницы по металлу являются востребованным инструментом, с помощью которого выполняются различные процедуры резки материалов — листового металла, жести, профилей, проволоки. Хотя на рынке предлагаются всевозможные ручные инструменты данного типа, не редко находятся авантюристы, предпочитающие сделать гильотинные приспособления своими руками.

• Гильотинные приспособления для резки металла основаны на рычажном принципе работы;
• Процесс резки осуществляется парой режущих поверхностей;
• При этом длина ножа по металлу может составлять порядка 20 сантиметров;
• Одна режущая поверхность прочно фиксируется на основании станка и на нее воздействует вся сила давления во время резки металла;
• Подвижная часть располагается на станине, что способствует выполнению резки высокой точности;
• На стационарном лезвии ручные инструменты предусматривают наличие специального паза для ползуна. Он предназначен для смещений ползуна по мере необходимости. Паз осуществляет перемещения в одной плоскости;
• Подвижная часть резака соединяется с ползуном;
• Рабочий ход данного ползуна обычно составляет 15-30 миллиметров;
• Подвижный нож прочно соединен с ручкой, длина которой составляет порядка 500 миллиметров. За счет нее в процессе резки можно прикладывать меньшее усилие своими руками, чтобы сделать нарезку листового металла нужного качества;
• Гильотинные приспособления имеют металлический корпус, что существенно продлевает срок службы, увеличивает нагрузки, с которыми может справиться инструмент во время резки листового металла, профилей, прутка;
• Ножи для резки изготавливаются из высокопрочной инструментальной стали. Это позволяет разрезать детали листового металла с минимальными усилиями и без деформации режущих кромок.

Используя гильотинные ручные приспособления для резки металла, можно своими руками обработать:

• Листы стали толщиной до 5 миллиметров;
• Изделия из листового алюминия толщиной до 6 миллиметров;
• Латунь толщиной 6 миллиметров;
• Металлические профили с сечением 6 на 80 мм;
• Стальной прут №13.

Описание ножниц

Задача по разделению листа металла на части решается за счет разрушения прочностных связей на локальном отрезке.

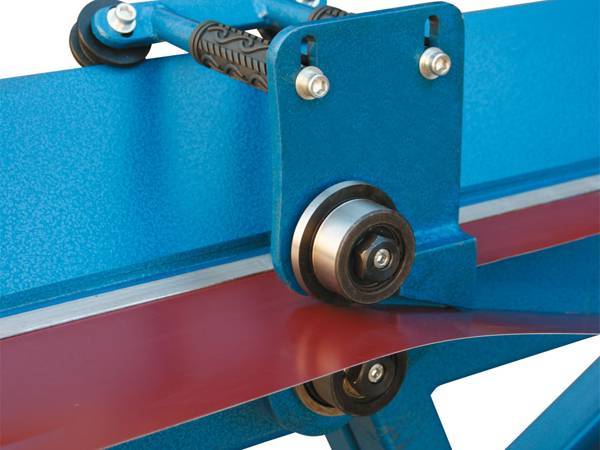

Силовая часть состоит из двух режущих роликов-дисков с разнонаправленным вращением. Режущие кромки у них лежат в одной плоскости. При вращении ролики вдавливаются в поверхность и происходит резка за счет деформации сдвига. Подача листовой заготовки на инструмент происходит с помощью трения ножей о металл.

Конструкция механизма для резки включает два вращающихся ролика, расположенных один над другим. В зависимости от исполнения режущей части, роликовые ножи различают:

• С одной наклонной кромкой для прямой продольной порезки и вырезания круглых и кольцевых заготовок.
• С параллельным положением ножей, выполняющие резку материала полосами с высоким качеством. Встречаются чаще всего.
• С несколькими наклонными кромками для удобной резки заготовок криволинейной, круглой и кольцевой формы с небольшим радиусом.

Все виды ножниц обеспечивают порезку листового материала с высоким качеством, без необходимости в последующей зачистке обрезанного края.

https://youtube.com/watch?v=cjuvih9Wu2I

Для повышения производительности и получения ровного реза корпус с роликовыми ножами устанавливают на стационарный станок.

Оборудование для резки включает станину с опорными поверхностями, оснастку для фиксации материала и роликовый нож. Последний содержит корпус из стального сортамента, накладную ручку, режущие ролики, механизм регулировки зазоров в нескольких плоскостях.

Материалом для режущих дисков служит инструментальная сталь.

Завод-изготовитель закладывает ресурс работы в среднем 25 км, чтобы резать листовой метал толщиной 0,5 мм. С увеличением толщины ресурс работы пропорционально снижается. Режущий элемент подлежит переточке, что существенно повышает срок активной эксплуатации.

Как сделать роликовый нож

Покупная модель роликовых ножниц даже самой простой конструкции невыгодна для приобретения в небольшую мастерскую или частное хозяйство. Пользоваться приходится нечасто, а стоит устройство дорого. Оптимальным решением является изготовление ножниц своими руками.

Конструкция механизма может быть различной, но в основе всегда будет режущий нож в форме ролика. Выбранный материал для изготовления ножей определяет производительность устройства и качество реза. Ножи должны быть прочными и надежными, с твердостью поверхности значительно превосходящей твердость разрезаемого материала. Иначе не получится качественный рез, кромки придется дополнительно обрабатывать.

Самодельные роликовые ножи делают из подшипников. Для этого затачивают торцы, чтобы получилась режущая кромка. Приводной ролик крепят на ручке. При работе ею вдавливают нож в заготовку. Нижний ролик устанавливается стационарно. В процессе резки нужно одной рукой прижимать ручку с роликом, а другой тянуть лист металла.

Выбор большего диаметра подшипников увеличит скорость порезки.

Для удобства и точной резки дополнительно устанавливают направляющие.

Регулировка осуществляется с помощью овальных отверстий, набора прокладок и специальных болтов.

При владении приемами металлообработки изготовление устройства для порезки занимает 7–10 дней вместе с настройкой.

Особенности домашнего изготовления

Инструмент, отличающийся отсутствием «зверского» шума при работе, не требующий электроэнергии, можно назвать идеалом. Однако станет он таким совершенством только в одном случае — если правильно подобрать материалы для его изготовления. Лишь они обеспечат отсутствие проблем при обработке, а также долгий срок службы, мало отличающийся от того, что имеют «профессиональные» коллеги — заводские роликовые ножи. Нет, разница все же есть: дома можно собрать только тот механизм, который предназначен для прямолинейной резки. Но чаще всего домашним мастерам требуется именно она.

1. Режущие элементы. Два ножа, располагающихся сверху и снизу в одной плоскости, обязательно изготавливают из высококачественного сплава, чья прочность должна быть выше, чем у обрабатываемых листов. В роли ножей выступают подшипники, удовлетворяющие этим требованиям. Чем больше их диаметр, тем выше будет скорость резки. Материал-идеал — инструментальная углеродистая сталь.
2. Основание (станина с направляющими), по совместительству — рабочая поверхность, на которой располагается разрезаемый лист, перемещаются роликовые ножи.
3. Корпус инструмента. Потенциальный материал — стальной уголок, имеющий определенные характеристики: линейные размеры — от 40 до 60 мм, толщину — 3 мм.
4. Дополнительные детали: для надежного прижимания материала — фиксаторы (например, ручка, рукоятка), устройства, регулирующие зазор между режущими дисками.

Самая большая трудность при подготовке к работе — подбор достойного материала для роликовых ножниц. Для их изготовления используют подшипники, чей диаметр зависит от корпуса инструмента, однако чаще выбирают детали 20-30, 50 мм. Грани их стачивают точно под углом 90°. В противном случае качественное, эффективное изделие собрать не получится.

Инструкция как сделать роликовые ножницы из подшипников своими руками

Как уже говорилось, вариантов изготовления самодельного роликового режущего инструмента много, но какой выбрать для себя, зависит не только от возможностей, но еще и наличия необходимых расходных материалов. Если понадобился простой самодельный роликовый нож, то сделать его можно из подшипников. Принцип изготовления простой, и для начала разберемся, какие инструменты и материалы понадобятся для того, чтобы его сделать:

1. Два подшипника 204 или 205. Использовать можно и другие подшипники, какие есть в наличии. Они не обязательно должны быть одинакового размера
2. Уголок 50-60 мм длиной до 30 см
3. Резьбовые соединители, шайбы, гайки и прочие мелкие расходники
4. Стальная трубка, из которой необходимо изготовить рукоятку для роликовых ножниц
5. Из инструментов понадобится сварочный аппарат, а также дрель и болгарка

Когда все необходимые материалы готовы к работе, можно приступать к делу. Инструкция по самостоятельному изготовлению роликового ножа имеет следующий вид:

Сначала необходимо подготовить уголок, так как он будет выступать в роли корпуса, на котором будут размещаться дополнительные элементы
Стачиваем кромку подшипников. Причем сделать это нужно так, чтобы в итоге кромка получилась с острым углом. На обоих подшипниках необходимо «снять» кромку, так как от этого зависит возможность применения роликовых ножниц по назначению
Далее необходимо просверлить отверстие в уголке, и закрепить на нем один подшипник. Для закрепления используется болт с потайной шляпкой. Для закрепления подшипника используется также шайба, за счет которой будет обеспечиваться надежный прижим к стенке уголка

Подшипник крепится так, чтобы его наружная обойма выступала на 1-2 мм сверху от края уголка

Немаловажно предусмотреть возможность его регулировки соприкосновения со вторым подшипником, подложив шайбы с внутренней стороны
С обратной стороны при закреплении подшипника нужно предусмотреть, чтобы шляпка крепежного болта была утоплена в основании уголка. Это надо для того, чтобы самодельный инструмент свободно перемещался по краю верстака

Если утопить шляпку не получается, то можно сделать для нее паз в конструкции верстака, что также вполне уместно при использовании самодельных ножниц

Первая часть работ на данном этапе считается выполненной, поэтому следует перейти к изготовлению второй части. Это рукоятка, второй подшипник, а также отгибатель листа
Используя аналогичный уголок длиной в 2 раза меньше, необходимо закрепить на нем второй подшипник. Предварительно уголок при помощи болгарки необходимо вырезать такой формы, как показано на фото ниже

На торцевую часть полученной заготовки необходимо закрепить подшипник, просверлив предварительно отверстие

Заготовку из уголка приварить к основной части так, как показано на фото. При этом важно учитывать, что верхний подшипник должен вплотную соприкасаться с нижним подшипником, а его наружная обойма должна располагаться на расстоянии к основанию уголка до 1 мм

В завершении необходимо присоединить ручку к получившейся установке, чтобы удобно было работать

В итоге получается самодельный режущий инструмент для резки металлических листов толщиной до 0,5 мм. При использовании устройства надо учитывать, что предназначается оно исключительно для работы с листовыми материалами. В процессе эксплуатации будет изнашиваться кромка подшипников, поэтому целесообразно предусмотреть при изготовлении возможность регулировки соприкосновения подшипников. Все подробности изготовления и применения такого инструмента на видео ниже.

Это интересно!При вращении одного подшипника рукой, второй также должен вращаться, что говорит о правильности изготовления самоделки. Чем больше расстояние между торцевыми частями подшипников, тем ниже качество работы инструмента. В завершении для примера стоит привести пример того, сколько стоит заводской роликовый нож, а также, какие технические параметры он имеет. Для примера рассмотрим станок марки Trim Cutter 3017 и его технические параметры:

• Толщина листового металла максимальная — 0,7 мм
• Вес устройства составляет 4 кг
• Габаритные размеры — 220х180х260 мм
• Стоимость от 25 000 рублей

Исходя из вышесказанного, можно отметить, что сделать роликовые ножницы для резки тонколистового металла своими руками вовсе не трудно. Для этого не понадобится много сил и расходных материалов. Уделив всего 3-4 часа свободного времени, можно сделать высокоэффективный режущий инструмент в домашних условиях. С роликовыми ножницами не понадобится думать, чем отрезать металлический лист при монтаже оконных откосов или как порезать оцинковку на полоски, так как с ним любые подобные работы выполняются легко, быстро и эффективно.

Обслуживание и эксплуатация

Основное регламентное обслуживание оборудования состоит в периодической заточке инструментальной оснастки (при первой эксплуатации ножи достаточно просто перевернуть на 180°). Заточку можно вести на шлифовальной машинке, используя карборундовый круг, после чего необходимо зашлифовать полученную поверхность. После многократных переточек стабильность зазора необходимо поддерживать установкой прокладок из стали. Их толщина устанавливается опытным путём.

Простые и удобные в работе ножницы для резки тонкого листового металла нетрудно изготовить в любой мастерской. Ими можно вырезать полосы одинаковой ширины без разметки линии разреза, одинаковые заготовки под прямым углом, обрезать полки угольников по заданной ширине. Выполнение этих операций простыми ножницами по металлу требует разметки, занимает много времени, да и линия разреза получается не всегда ровной, особенно если заготовка имеет большую длину.

Станину ножниц делают из двух угольников сечением 75х75 мм, длиной 200 мм, скрепленных между собой винтами М6. Два одинаковых ножа длиной 120 мм изготовляют из старых плоских напильников сечением 8х35 мм или из инструментальной стали У7А или У8А. Неподвижный нож прикрепляют к станине, подвижный — к рычагу винтами № 6 впотай. Напильники следует отжечь при температуре 750-800° до темно-вишнево-красного цвета и медленно охладить на воздухе. Затем отрезать по длине, и просверлить в каждом из них по два отверстия для крепления. После того как отверстия просверлены, на смежных плоскостях напильников стачивают насечку на точильном камне. Затем ножи нагревают до температуры 8ЗО-900° (до светло-красного цвета) и быстро охлаждают в воде или минеральном масле. Чтобы они при закалке не покоробились, их следует опускать в воду вертикально. После закалки режущие кромки ножей затачивают и заправляют на бруске. Угол подъема рычага регулируют ограничителем так, чтобы плоскости ножей не выходили из соприкосновения.

1 — основание; 2 — винты крепления станины к основанию: 3 — винты, соединяющие угольники станины; 4 — винты крепления Ношей; 5 — гайки крепления рычага; 6 — шайба; 7 — прокладка; 8 — винт ограничителя; 9 — ограничитель; 10 — направляющая линейка; 11 — выдвижная планка; 12 — прижимной винт планки; 13 — отверстия для винтов крепления угловой накладки; 14 — стопор направляющей линейки; 15 — ножи; 16 — угольники станины; 17 — рычаг; 18 — винты крепления угловой накладки; 19 — угловая накладка для крепления обрезаемого угольника.

Рычаг делают из стали толщиной 8-10 мм, шириной 30 мм. Он должен быть достаточно жестким, чтобы обеспечить плотное прилегание рабочих плоскостей ножей друг к другу. На станине установлена направляющая линейка, изготовленная из стали толщиной 6-8 мм. Она перемещается в пазах параллельно плоскости ножей. Рабочие плоскости линейки прострагивают или опиливают строго под линейку и угольник. Расположение линейки на станине фиксируется двумя стопорами-барашками М6. В нижней плоскости линейки выпиливают или фрезеруют паз под прямым углом к передней кромке, в котором передвигается выдвижная планка сечением 20х2 мм, позволяющая вести отрезку заготовок под углом 90°. Положение планки закрепляется прижимным винтом М5 с шайбой. Чтобы при обрезке на рычажных ножницах припуска полок угольник не изгибался, изготавливают из листовой стали толщиной 0,8-1 мм съемную прижимную угловую накладку. Она имеет сечение не равностороннего угольника. Одна полка должна быть на 1-1,2 мм меньше толщины направляющей линейки, на которой устанавливается угольник; другая — шириной 15 мм. В большей полке угловой накладки отверстия под винты распиливают круглым напильником на эллиптические. Если при резке тонкого материала он гнется, значит плохо подогнаны плоскости ножей. Если ширина полки обрезаемого угольника не одинакова, угловая накладка установлена с большим зазором. В зависимости от качества ножей на рычажных ножницах можно резать листовой материал толщиной до 1 мм. При этом не рекомендуется резать стальную или другую толстую проволоку, чтобы лезвия ножниц не зазубривались. Готовые ножницы окрашивают масляной краской, кроме рабочих плоскостей, которые смазывают машинным маслом. Станину прикрепляют к рабочему столу шурупами, болтами или струбциной. Ножницы будут переносными, если их укрепить на основание, выполненное из доски толщиной 30 мм размером 500х200 мм.

Рычажными ножницами раскраивают листовой металл, жесть, нарезают алюминиевые профили и проволоку. В магазинах представлено множество моделей от разных производителей любых категорий цен. Тем не менее, находятся умельцы, делающие своими руками этот полезный и несложный инструмент.

Виды рычажных ножниц

Конструкции рычажных резаков не отличаются разнообразием, основное отличие в типе привода:

• ручные — наиболее примитивное устройство, воздействием на рычаг приводится в движение режущее лезвие;
• электрические — работают очень быстро, отличаются высокой производительностью. Кроение металла на таком оборудовании не требует никаких усилий от рабочего;
• гидравлические — мощные, запускаются в движение гидравлическим приводом. Широко используются при необходимости больших усилий, например, для рубки арматуры или прута.

Ручные ножницы подразделяются в зависимости от назначения и конструкции:

• с прямыми лезвиями — применяют только для резки по прямой линии;
• с искривленными резаками — ими вырезают элементы сложной формы и отверстия;
• стуловые — применяются для кроения толстых пластов бумаги;
• пальцевые — очень тонкими резцами проделывают отверстия;
• рычажные — стационарно крепятся на верстак.

Ручное рычажное приспособление позволяет выполнять проходную или прямую резку только по ровной линии.

Кроме того, инструменты различаются по длине исполнительных элементов:

• с коротким лезвиями для проходного кроения;
• с длинными режущими поверхностями — для прямого кроения;
• комбинированные ножницы для любых видов, в том числе контурной.

Кроение мелких деталей рычажными ножницами невозможно, они удобны для крупных работ по раскройке или рубке.

Инструмент может быть стационарного или переносного типа. Для работы оба вида крепко фиксируются на верстаке или станине. Только так можно точно и безопасно кроить металл. Чтобы закрепить портативные ножницы используют струбцины или болты.

Механические гильотинные ножницы

Ручное устройство — наиболее простое по конструкции. Оно включает в себя:

• опорный стол, на котором будет располагаться исходная заготовка;
• две или четыре стойки, которые будут обеспечивать ножницам прочность и устойчивость;
• поворотную ось с подшипниками скольжения (подшипники качения непригодны, поскольку зазоры при работе такой гильотины будут существенно изменяться, что быстро приведёт к заклиниванию);
• ножевую балку, в которой предусматриваются посадочные места под крепление сменных ножей;
• неподвижные ножи, которые монтируются на передней торцевой поверхности рабочего стола;
• рычаг поворотного типа, который будет производить силовое перемещение балки при резке;
• струбцины для фиксации металла.

Изготовление своими руками начинают со стола. Его размеры должны быть достаточными для удобного размещения заготовки, с учётом мест под фиксирующие струбцины: их должно быть как минимум две, по каждой из сторон листа. Толщина должна исключать прогиб под усилием деформирования. Проще всего приспособить стальную плиту, которую устанавливают своими руками на швеллеры. Места соединения можно скрепить болтами заподлицо с верхней поверхностью, а можно использовать и сварку. Передний торец обязательно шлифуется, чтобы обеспечить ровность последующего прилегания к нему неподвижного ножа.

Следующий этап – получение своими руками опорных стоек. Их обязательно следует сделать из цельного профиля. Подойдут квадратные трубы из качественной среднеуглеродистой стали, либо швеллер. Размер сечения можно легко вычислить по предельной нагрузке на стойки, которая складывается из собственного веса составляющих ручных гильотинных ножниц по металлу, и усилия резки Р, кН.

k – коэффициент, учитывающий возможную неравномерность рабочего зазора, затупление режущих кромок, качество разрезаемого материала и т.д. Обычно k = 1,05…1.3;

В – наибольшая ширина листа металла, мм;

s – максимальная толщина металла, мм;

σср – предел прочности материала на срез, МПа.

Для наиболее употребительных в быту материалов данный параметр составляет, МПа:

• для малоуглеродистой стали – 280…290;
• для среднеуглеродистой стали – 300…400;
• для высокоуглеродистой и нержавеющей стали – 400…500;
• для жести, алюминия – 65…80;
• для меди, латуни – 180…200.

При сборке стоек своими руками обязательно необходимо выдержать параллельность опорных поверхностей и их перпендикулярность оси поворота ножевой балки. Для этих целей лучше пользоваться лазерным уровнем. Пол в месте установки ножниц необходимо сделать ровным и прочным. Не допускается установка своими руками оборудования на уплотнённый грунт, ламинат и прочие варианты покрытия бетона полимерами.

Особо ответственный момент – изготовление своими руками ножевой балки: её профиль необходимо сделать таким, чтобы в процессе поворота подвижные ножи постепенно входили в контакт с разрезаемым металлом. Для этого можно предусмотреть два варианта:

• профилирование по контуру сабли, с постепенным увеличением радиуса кривизны по мере приближения к ручке рычага;
• пирамидальный профиль с углом скоса не более 5…60 (при большем угле металл начнёт деформироваться и изгибаться в направлении оси поворота).

Саблевидный профиль сделать сложнее, зато он обеспечивает более плавное внедрение в разрезаемый металл.

Для лучшего направления корпуса его размещают либо в специальном пазе на столе, либо – при повышенных усилиях деформирования – проектируют специальные направляющие, которые своими руками крепятся к стойкам.

Ручная самодельная гильотина

Ось поворота лучше сделать из качественной углеродистой стали, после чего закалить на твёрдость не ниже 42…45 HRC. Подшипниковые втулки изготавливают из бронзы ОФ10-1, имеющей хорошую износостойкость.

Для изготовления инструмента используют инструментальные стали У10 или У12, закаливаемые до твёрдости 48…54 HRC. Закалённые ножи тщательно шлифуют своими руками, после чего затачивают их под углом 85…90°. Значения зазора между ножами принимают в пределах 3…6% от толщины.
