Циркулярный и фрезерный стол своими руками

Как правильно установить, закрепить фрезер в стол?

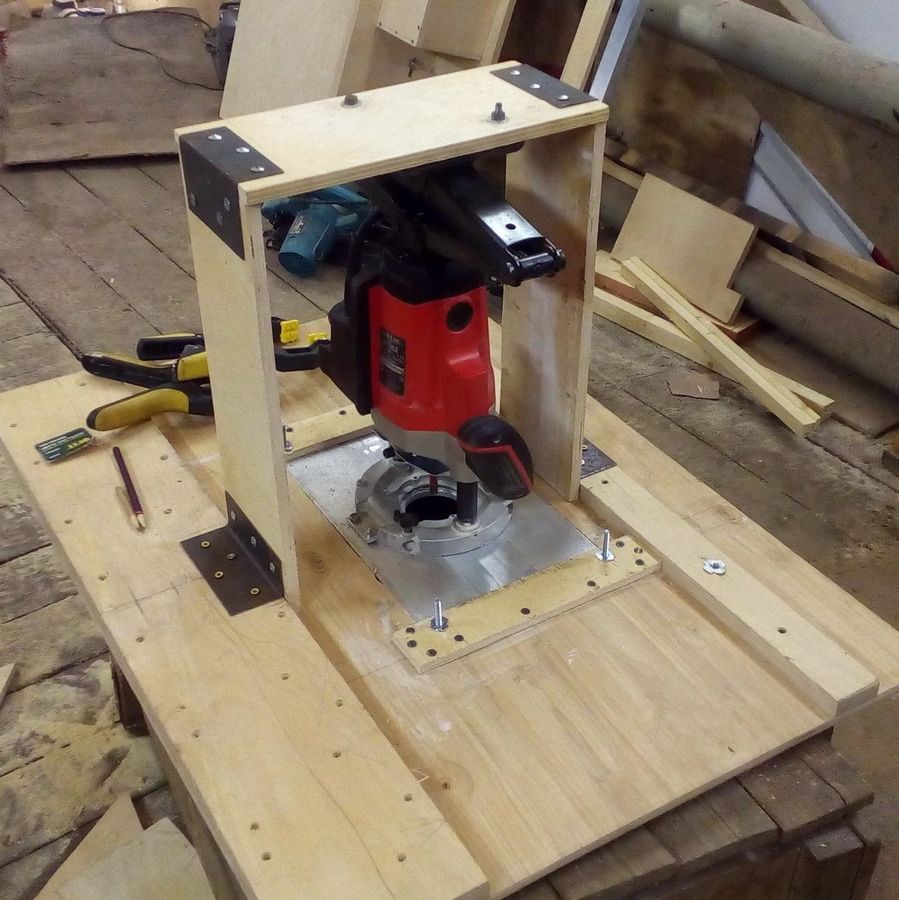

Ручной станок крепится подошвой в обратной стороне фрезерной пластины через отверстия в основании или с помощью скоб, фиксирующих корпус. В крышке фрезерного стола делается выборка – занижение, по размеру фрезерной пластины. В нем делается большое отверстие. Места под крепление по углам подмечаются по пластине до закрепления фрезера. Сразу накерниваются места под регулировочные винты по центру сторон прямоугольника. Собранный узел устанавливают на фрезерном столе, опустив фрезер вниз вместе с кабелем. Закручивают винты по углам. Выставляют пластину в плоскости фрезерного стола.

Изготовление

Для начала вам понадобится четыре доски шириной 10 сантиметров, длиной 40, толщиной 20 миллиметров.

Сделайте в них по две отметки на каждом конце, отступив 4 сантиметра от конца и по 2 от боков. Далее делаем отверстия в отметках с помощью дрели или на сверлильном станке.

Возьмите четыре бруска и разбейте их по парам, к каждой из которых на саморезы приделайте по одной доске. Далее приделайте доски, скрепляющие эти пары.

На верх конструкции установите лист фанеры толщиной 20 миллиметров. Перевернув и положив на лист вашу конструкцию, отметьте места, где выпирают бруски, в этих местах нужно будет просверлить отверстия под саморезы, что будут скреплять лист с основой. Приделайте лист к основе, закрутив шестигранные болты.

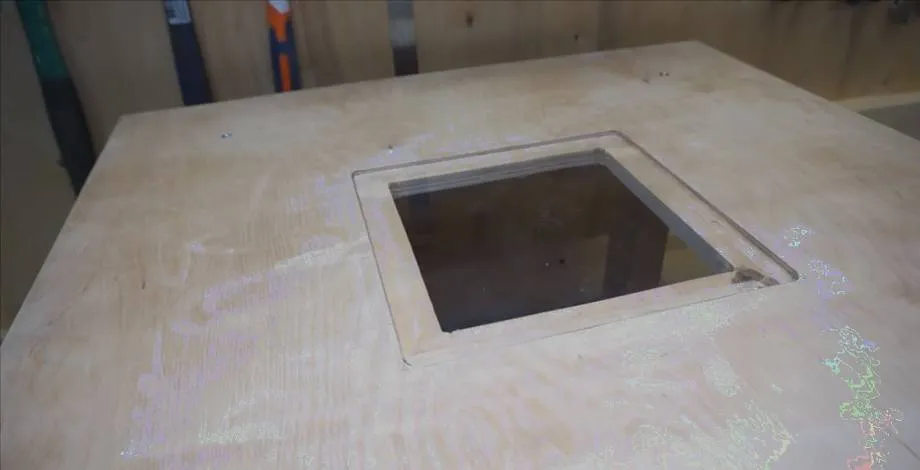

Отмерьте центр листа и приложите ровный квадрат оргстекла. Обведите его и электролобзиком выпилите, сделав фрезером небольшой фигурный вырез.

Отступив сантиметров 5-7, всё тем же фрезером нужно будет сделать фигурный вырез под рельсы.

А на краях выреза под оргстекло в столе просверлите отверстия под специальные болты, в которые будут закручиваться обычные болты. В этих отверстиях нужно сделать потайные фаски чтобы расширить их основание.

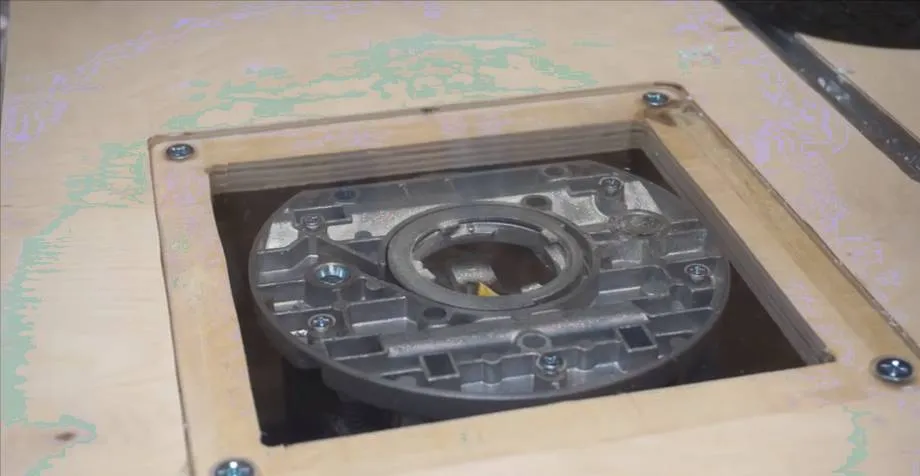

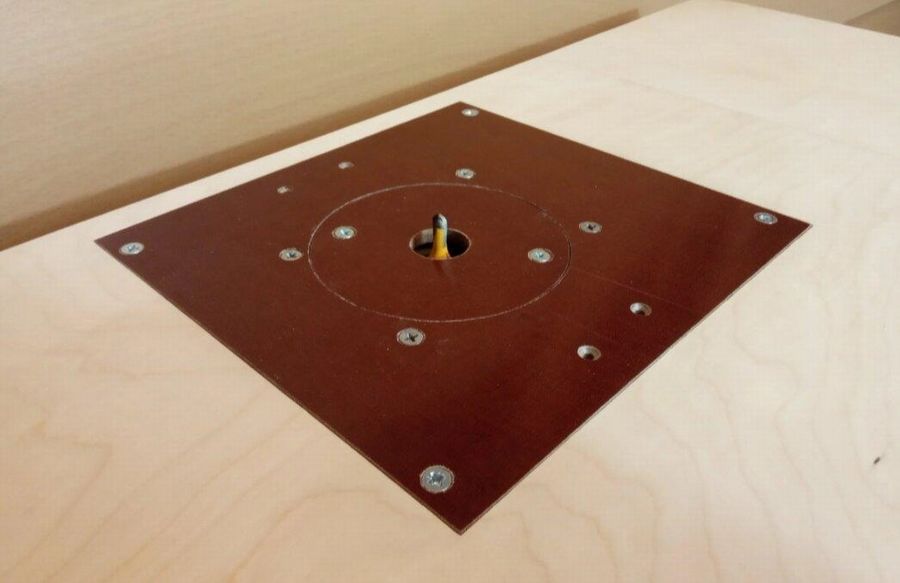

Снимите нижнюю крышку фрезера и приложите её к оргстеклу, делая отметки под болты, на которых держалась эта крышка. Просверлите отверстия и сделайте потайные фаски в них под болты в оргстекле. Приложите снизу сам фрезер и отмерьте отверстие под фрезу. Просверливаем это отверстие и посмотрите, как всё сидит.

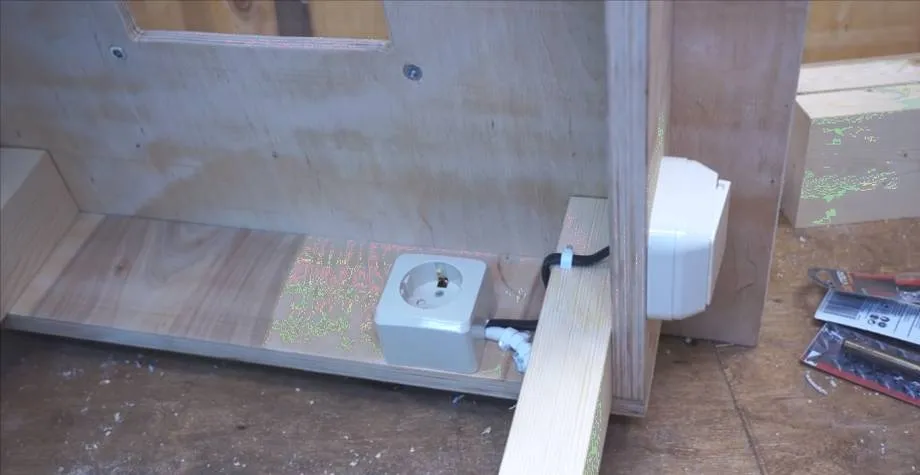

Далее к внутренней части основы стола приделайте розетку, которую нужно подключить к выключателю, что будет стоять на внешней части стола и подключён к сети.

Возьмите специальные металлические уголки, с отверстием в одной из сторон, через него проденьте болт, шляпка которого должна находиться так, чтобы уголок на ней стоял в рельсах, что вы сделали ранее, а на другой конец проденьте несколько кусочков фанеры, сверху которых гайка.

Повторите действия со вторым уголком.

Сейчас вы сделали рельсовый механизм для столика. Шляпки болтов продеваются через рельсы, что вы установили – в необходимой позиции гайка закручивается и болт фиксирует уголок.

Далее возьмите металлический профиль или полую квадратную трубу, проверьте, чтобы она была по длине стола, после чего отрежьте кусок, который в максимальной позиции на рельсах задевала б фреза. Этот профиль скрепите с уголками на заклёпки и проверьте конструкцию.

Сейчас вы закончили одну часть стола – фрезерный станок. Далее займёмся лобзиковым.

Благодаря прошлым этапам всё уже почти готово, осталось немного.

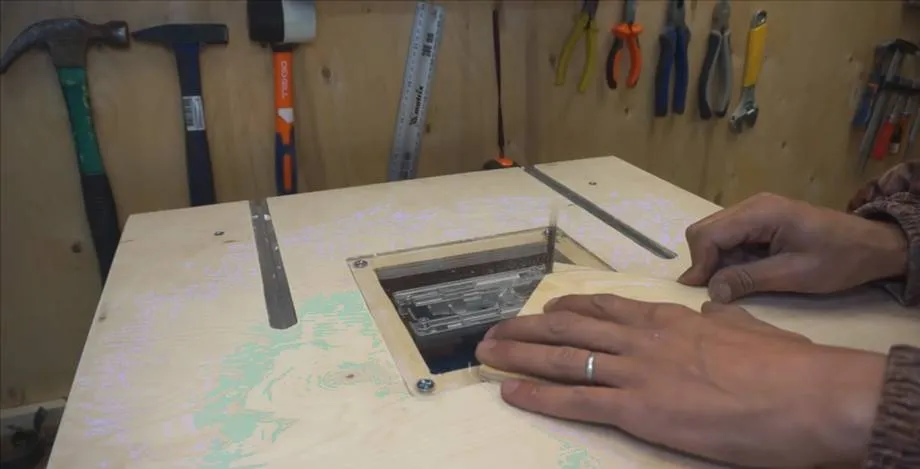

Для изготовления станка лобзика сделайте отметки в оргстекле, а после отверстия под болты, на которых держится крышка электролобзика.

После сделайте отверстие под лезвие лобзика. Вставьте электролобзик на место и протестируйте станок.

Далее вам нужно будет сделать пропил в столе между оргстеклом и краем. Снизу приложить основание циркулярной пилы, сделать отметки, где она будет крепиться, просверлить отверстия.

Закрепив циркулярную пилу снизу стола и проведя испытания, вы получаете многофункциональный станок 3 в 1.

Если все испытания успешны, то поздравляю, ваш стол 3 в 1: фрезерный и лобзиковый станок готов.

Рекомендую следующее видео, где автор наглядно показывает, как собирать подобный стол-станок 3 в 1 своими руками:

Правила сборки

Сборка фрезерного стола своими руками должна проходить поэтапно. Для начала следует определиться со столешницей и сделать в ней отверстие под инструмент. Далее крепятся системы контроля подачи материала.

Сама фрезерная машинка должна быть прочно закреплена под столешницей. Она не должна болтаться или висеть, любые движения могут привести к травмам во время работы или же поломки оборудования. Лучше зафиксировать ее с помощью саморезов, для собственного спокойствия.

Далее устанавливают станину. Ее очень прочно крепят к столешнице, для выдержки всех нагрузок и вибраций. Можно сделать фрезерный стол на ножках, но при этом следует позаботиться об их толщине и креплениях.

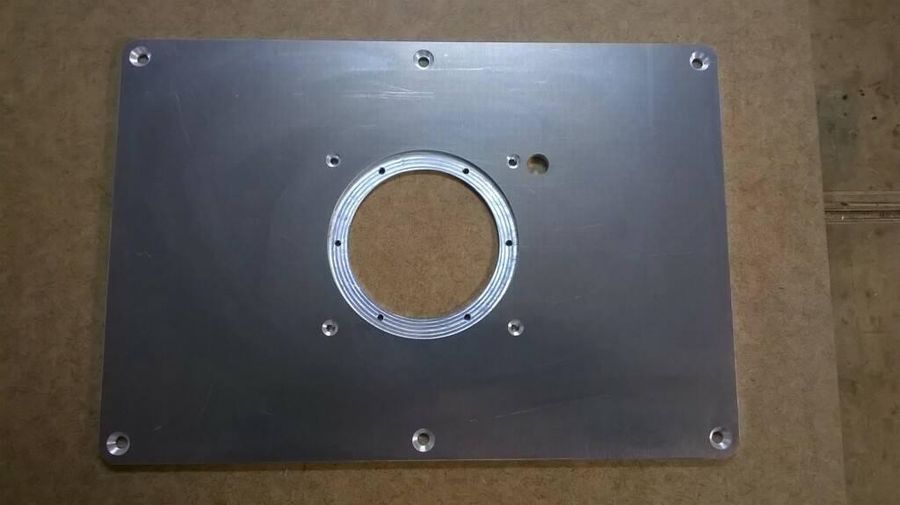

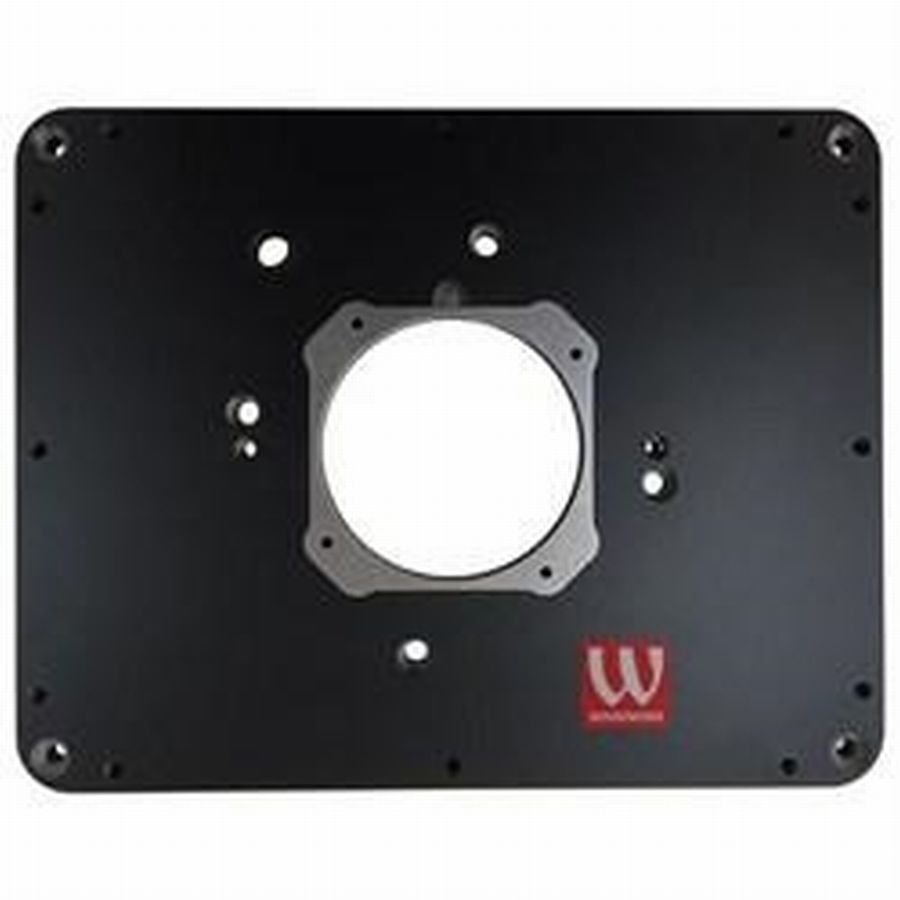

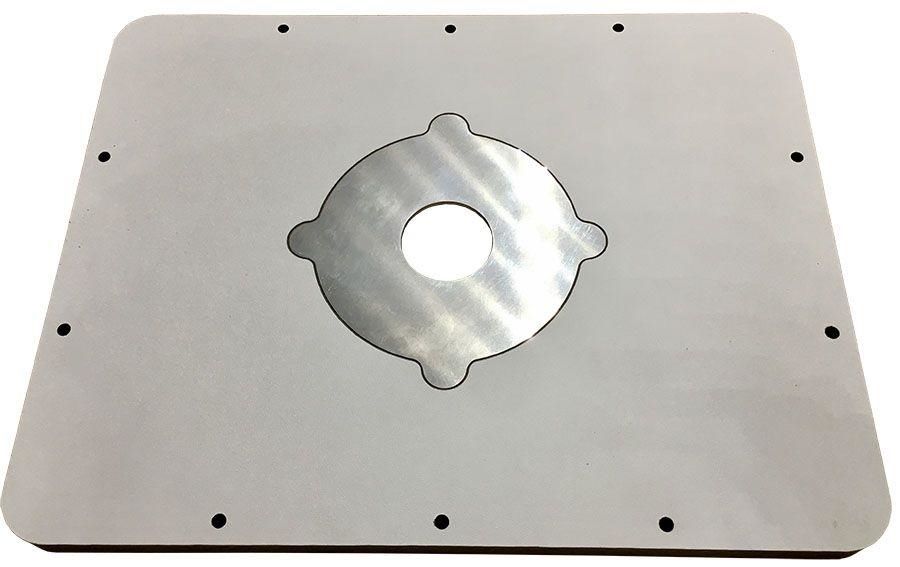

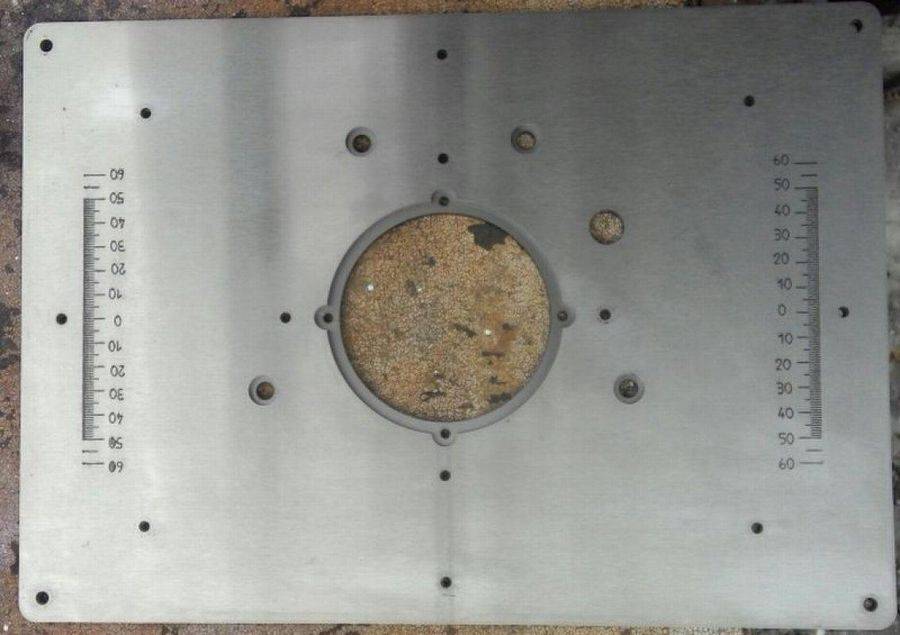

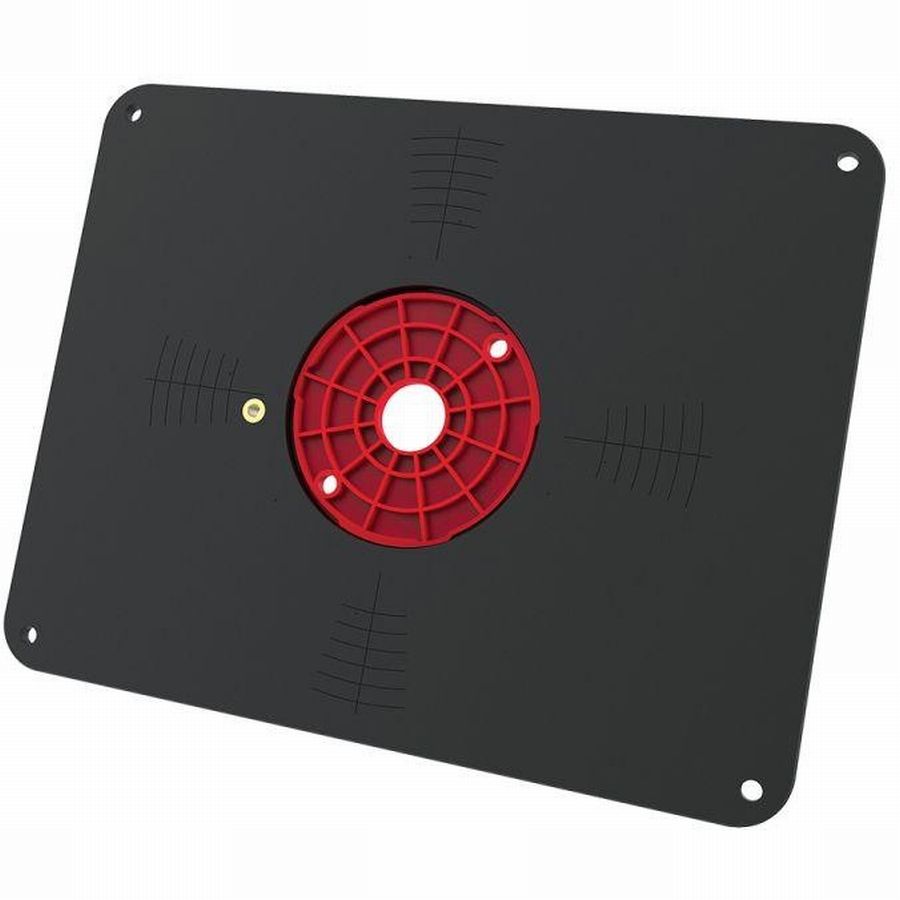

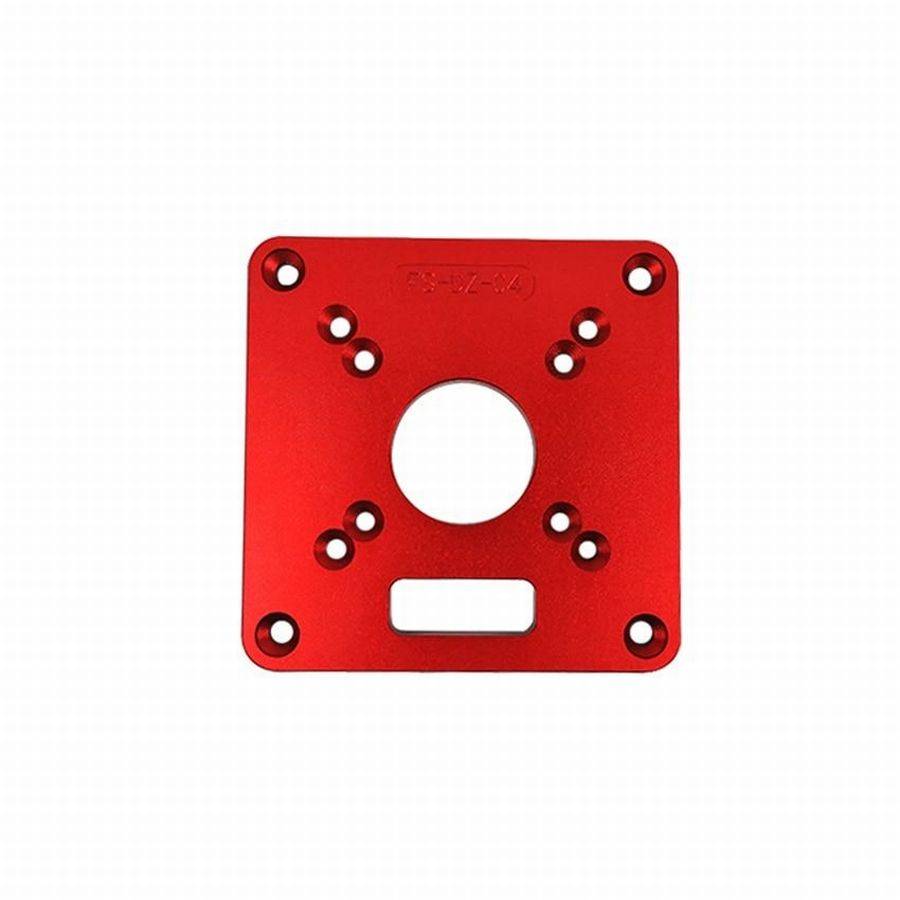

10 идей изготовления пластины для фрезера в стол

Фрезерный стол- это та вещь, без которой не обходится не один мастер. Не всегда удобно работать со стандартным инструментом. Порой функционала фрезера не хватает для полноценной работы. В этом случае на помощь приходит пластины, решающие проблему неудобства и отсутствие некоторого функционала. Ниже будут представлены несколько вариантов.

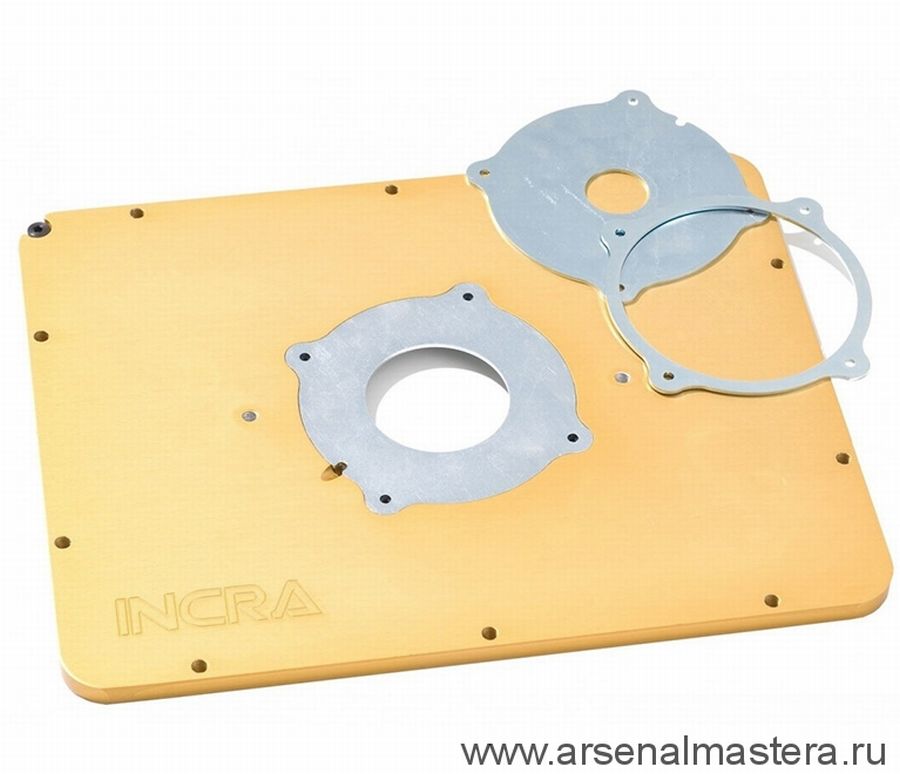

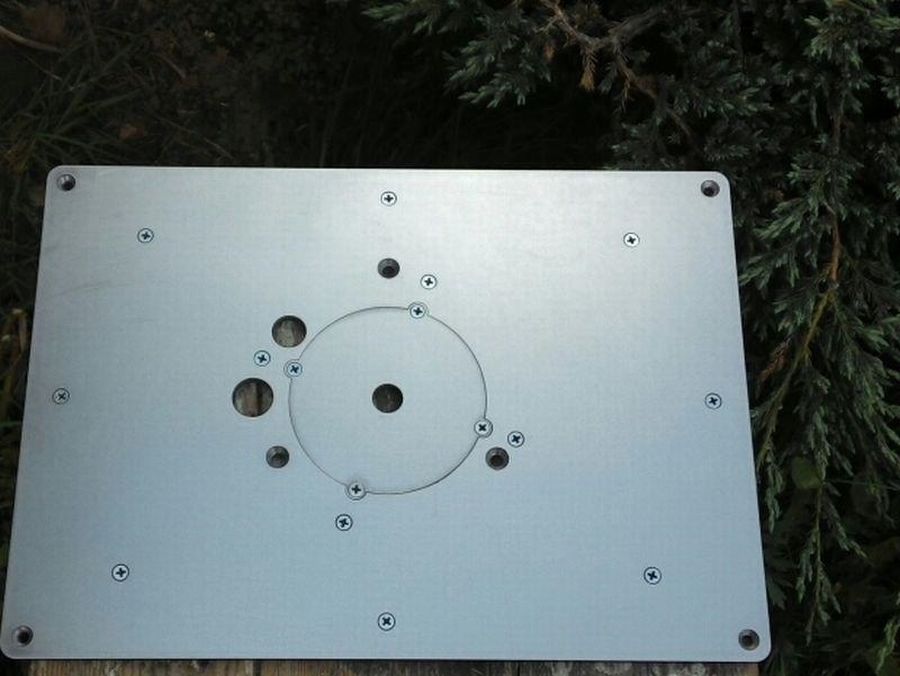

Обычно фрезер состоит из двух частей. Нижняя часть повторяет отверстия фрезера для крепления инструмента к пластине.

Важно правильно определить расположение точек крепления фрезера, при этом центральное отверстие фрезера должно быть не меньше диаметра пластины

В верхней части пластины для фрезера вставляются переходные вставки для работы с фрезой меньшего размера диаметра. Пластины между собой скрепляются болтами.

Конечная толщина пластины зависит от материала, из которого сделана заготовка и от индивидуальных нужд. Однако также можно использовать однослойную пластины, главное учитывать размеры и координаты точек крепления.

Материал изготовления пластины для фрезерного стола может быть разнообразным, главное исключить деформацию при работе и обеспечить инструмент стабильной работой.

При выборе материала пластины важно учитывать влажность в помещении, некоторые металлы быстро окисляются при повышенной влажности

Размеры пластин также влияют на воздействия нагрузкам.

Пластины для фрезерного стола бывают с втулкой и крышкой, для ровной работы фрезера и других разнообразных задач.

Возможно использовать различные дополнения к фрезеру в виде пластин. Одни используются фрезерной обработки, другие сверления, третьи для токарных работ.

Пластины можно сделать как своими руками, так и использовать готовые варианты для фрезерного стола.  По углам пластины делают отверстия для прикрепления к столу.

Читать полностью (ссылка)

Станина на основе металлических профилей (уголков)

Верхнюю часть металлической станины удобнее всего изготовить в виде прямоугольной рамы 600 на 400мм, сваренной из уголков на 25мм. К четырём углам этой конструкции привариваются трубные заготовки длиной 220 мм (рекомендуемый диаметр труб – 17-20 мм).

Станина должна обеспечивать жесткость конструкции станка

На раме с помощью болтов фиксируются два продольных уголка, используемых для крепления вала в подшипниковой обойме.

Расстояние между уголками определяется исходя из длины вала, а применяемые для установки подшипники закрепляются на них специальными хомутами.

Нижняя часть каркаса станины в целях придания ей большей устойчивости изготавливается (сваривается) из металлических уголков на 40 мм.

Для крепления рабочего вала используются подшипник закрытого типа

Поперёк каркаса привариваются две перемычки из этого же материала, используемые для закрепления электродвигателя. Здесь же располагается металлическая площадка, предназначенная для монтажа пусковой аппаратуры.

Подшипники крепятся к станине при помощи специальных хомутов

По углам получившейся конструкции привариваются трубные заготовки длиной, соответствующей размеру труб на верхней раме, но чуть большего диаметра (23-25мм).

Ближе к их краю делаются специальные фиксаторы (барашки), используемые для зажима подъёмных труб верхнего каркаса, перемещаемых при натяжении ремня привода.

Порядок сборки механической части такого станка включает следующие операции:

  • сначала берутся подшипники №202 и с силой забиваются на рабочий вал;
  • после этого на том же валу с натягом фиксируется шкив, предварительно выточенный на токарном станке и имеющий внутренний диаметр ручья 50мм;
  • затем на конце вала нарезается резьба под болт, используемый для зажима режущего инструмента (для более надёжной его фиксации под болт можно будет подложить паронитовые и металлические шайбы);
  • по завершении этой части работ переходим к установке привода, изготавливаемого на основе трехфазного асинхронного двигателя мощностью 1,5кВт, (1500 об/мин). На вал такого двигателя насаживается шкив, имеющий внутренний размер ручья примерно 80мм;
  • на следующем этапе сборки каркаса две готовые половинки станины соединяются вместе (при этом трубы меньшего диаметра вставляются в большие по размеру);
  • в завершении работ на валу натягивается ремень, а затем конструкция фиксируется в этом положении посредством специальных струбцин-«барашков».

Техника безопасности

При установке фрезерного стола надо обеспечить заземление оборудованию и розетке, в которую оно включается. Ток должен соответствовать указанному в паспорте. Перед работой следует подключить пылесос. Он не только убирает стружку из зоны реза и делает обработку чище, но и очищает воздух от вредных для человека частиц древесины, пыли, смолы. При установке и смене инструмента шпиндель должен быть заблокирован. Использовать фрезы с диаметром хвостовика, соответствующего цангам из комплекта фрезера.

Каждый мастер изготавливает фрезерный стол под себя, изобретая свою конструкцию или переделывая чертежи других. Чем больше работы будет выполняться на устройстве, тем прочнее и надежнее, должно быть основание. Любителям порядка, у которых все лежит на строго определенном месте, стоит сделать станок из письменного стола или самому изготовить основание и тумбы с ящиками. В мастерской с большим объемом столярных работ подойдет комбинированное приспособление с дополнительным местом под лобзик и дисковую пилу. Для тех, кто периодически изготавливает поделки для дома, подойдет переносной столик, который всегда можно поставить за несколько минут и прикрутить к нему фрезер.

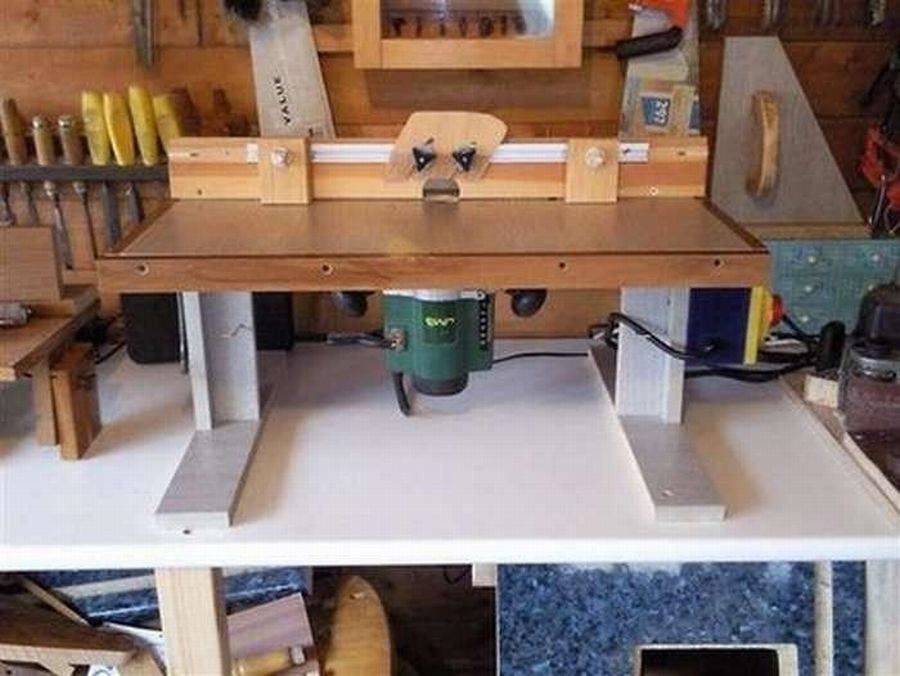

Небольшой фрезерный стол (чертежи, комплектующие)

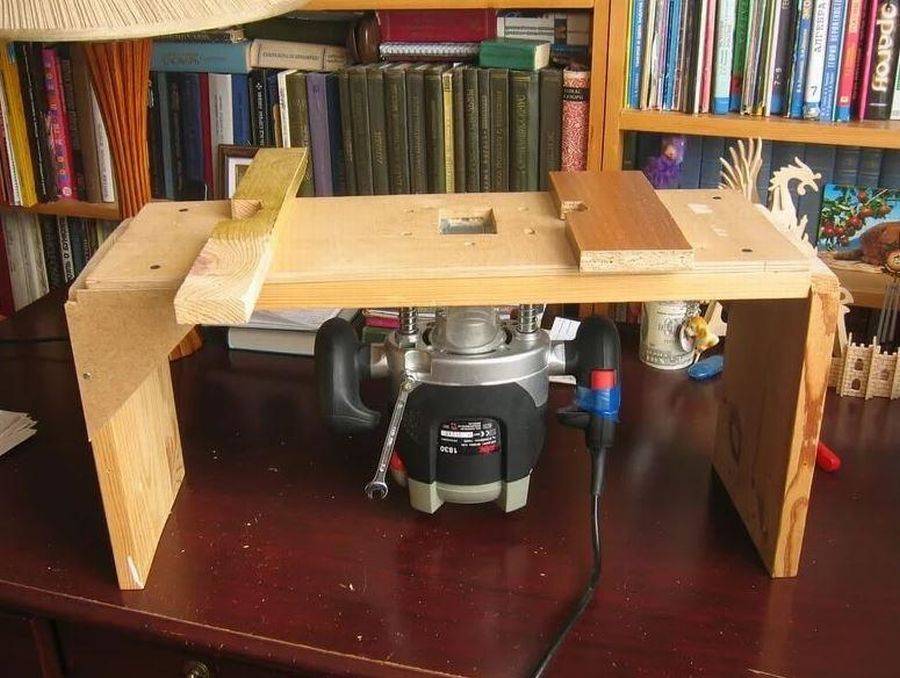

Довольно часто устанавливают на опору малогабаритное подстолье, в котором размещают ручной фрезер. Его при необходимости можно снять, и убрать в сторону, освобождая пространство внутри мастерской.

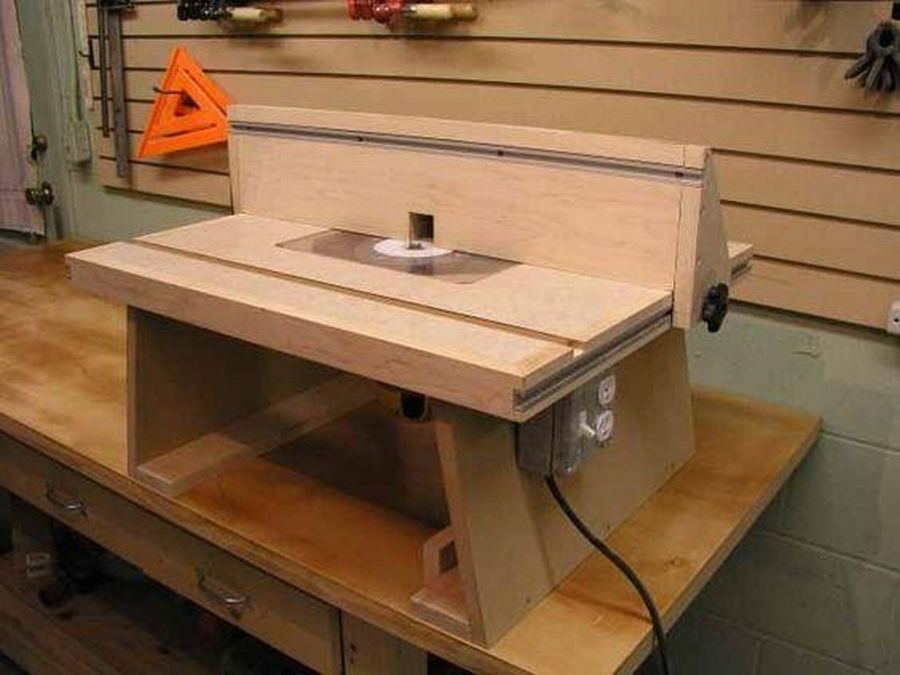

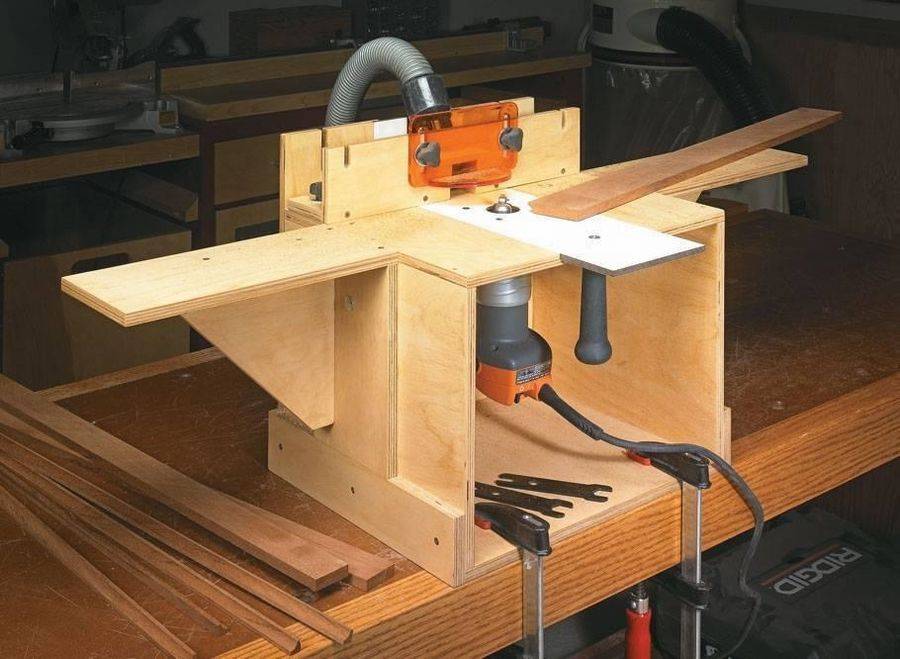

Малогабаритный стол для ручного фрезера

Подобное приспособление изготавливается из массива лиственной древесины (клена) и березовой фанеры. Чертежи сборочных узлов и отдельных деталей приведены ниже.

Боковины будут смонтированы согласно прилагаемой схеме. Вот так выглядит стол в разрезе.
Вид на стол сверху. Здесь показаны основные размеры. Крышка стола изготавливается из двух слоев.
Последовательность изготовления. Выполнение разметки перед началом выпиливания окна. Работы выполняются в нижнем слое.
Последовательность изготовления верхнего слоя.
Оба слоя склеиваются. Установка направляющих планок. Они нужны, чтобы фрезером выполнить выпиливание окна.
Фрезерование относительно направляющих планок.
Конструкция параллельного упора, размещаемого на столе.
Косынка торцевая. Их устанавливают по концам упора.
В средней части для дополнительного усиления устанавливаются еще две дополнительные косынки. Монтируется парубок для отсоса пыли. К нему будет соединяться шланг от пылесоса.
Держатель для щитка. Сам щиток изготавливается из оргстекла.
В процессе фрезерование нужно осуществлять жесткое прижатие деталей к столу и упору. Для этой цели используют гребенки. Попутно показано устройство и стопорного блока.

Чтобы изготовить подобное приспособление, необходимы детали. Их размеры, количество и материалы показаны в таблице 1.

Таблица 1: Комплектующие детали для изготовления стола под ручной фрезер

Наименование деталиОбозначения на чертежахРазмеры в чистовом исполнении, окончательныеХарактеристики полуфабрикатов
Толщина, ммШирина, ммДлина, ммВид материала для изготовленияКоличество деталей
Детали стола
Панель АА19522622Фанера березовая1
Панель Б (облицовка)B3522622Твердый ДВП1
Накладки продольные кромочные C1940660Массив клена2
Накладки боковые кромочные D1940560Массив клена2
НожкиE19292521Фанера березовая2
Стяжки F1976521Массив клена4
Планка сетевого шнура G1951420Массив клена1
Упор для стола
Стенка упора вертикальная H19152661Массив клена1
Основание горизонтальное I1976661Массив клена1
Косынки для патрубка пылеудалителяJ196479Массив клена2
Пластины торцевыеK19121191Массив клена2
Дополнительные приспособления
ДержательL19127127Массив клена1
ЩитокM670127Оргстекло1
Прижим-гребенка N1945203Массив клена2
Стопорный блок O194576Массив клена2

Основные принципы конструирования

После того, как мастер примерно определился со схемой модели, необходимо выполнить чертеж фрезерного стола. При этом последовательность действий такая:

  1. выбор места для установки – от этого будут зависеть размеры;
  2. определение схемы и примерных габаритов частей устройства – длина/ширина столешницы, размеры вставной пластины, высота столешницы (соответственно высота опор с учетом или без учета колесиков или регулируемых ножек), расположение ящиков/полок, выключателя (если он есть), направляющих;
  3. подобрать подходящие материалы – их толщину и свойства;
  4. скомпоновать будущее рабочее место;
  5. выбрать места крепежа пластины, направляющих, опор, учитывая требования прочности, удобства работы и непосредственного изготовления стола под фрезер своими руками.

Важно: если в качестве базы используется уже готовый стол, необходимо ориентироваться на его габариты и возможность их исправления для удобства фрезерования. Ниже приведено несколько вариантов чертежей фрезерного стола. Ниже приведено несколько вариантов чертежей фрезерного стола

Ниже приведено несколько вариантов чертежей фрезерного стола.

Настольный вариант, для компактного фрезера. Хотя при удлинении боковых опор вполне может стать стационарным рабочим местом.

Фрезерный стол с самодельным лифтом для верхнего закрепления инструмента и возможности его подъема на заданную высоту. Здесь вместо привычной прямоугольной пластины использовано кольцо, врезанное в столешницу – она защищает панель от случайных повреждений.

Назначение

Фрезерный стол предназначен для крепления фрезера и другого электрооборудования, его перемещения по вертикали и установки инструмента на заданную высоту. На столешнице создается удобное рабочее пространство, устанавливаются упоры, направляющие и другие приспособления. К рабочей поверхности крепится шланг пылесоса. Он вытягивает стружку, улучшая качество обработки и очищая воздух от мелких опилок.

На фрезерных столах можно выполнять:

  • фрезеровку по плоскости;
  • торцовку;
  • выборку пазов;
  • вырезку шипов;
  • фигурную обработку краев и плоскостей.

На фрезерном столе изготавливают детали мебели, декоративные фасады шкафов и тумбочек, плинтуса, фигурные рамки и другие изделия большими партиями.

Важно!
При работе на фрезерном столе в руках у мастера только деревянные детали, которые не надо крепить. Это значительно повышает производительность оборудования и снижает трудоемкость.

Варианты конструкции: делаем фрезерный станок из подручных средств

Оборудование можно соорудить из дрели, болгарки, «стиралки». Это наиболее популярные бытовые варианты. Устройства получаются с меньшей мощностью и ручного типа, но пригодны для незначительных работ.

Как из обычной дрели сделать функциональный фрезер по дереву

Здесь сооружается подставка, и меняется оснастка. Это главные критерии сотворения такого варианта фрезера.

Хвостовик фрезы фиксируется в патроне. Можно сделать фрезер вертикального и горизонтального действия (пример 1 и 2). Подставка создаётся из ЛДСП.

Пример 1:

Пример 2:

Преимущества и недостатки фрезера из дрели

Плюсы такого устройства:

  • Простота применения.
  • Мало пыли от работы.

Минусы:

  • Слабое качество результата по причине невысоких оборотов (3000 в мин).
  • Очень узкий спектр функций.

Как сделать фрезер из болгарки

Есть два способа:

  • На шпиндель инструмента накручивается цанга. Работа может идти со всеми оснастками, которые имеют хвостовики цилиндрической формы.
  • На шпиндель крепится стандартный патрон кулачкового типа (от дрели)

Фрезер из двигателя от стиральной машины

Создаётся стол по описанному методу. Вал мотора ставится на цангу. Для этого заказывается специальный переходник.

Создаётся подъёмная система для контроля над выходом инструмента: на двух трубах крепится двигатель и резьбовая шпилька.

Она одним окончанием идёт в гайку, фиксированную к дну стола, а вторым – в нижнюю сторону двигателя. На ней прочно фиксируется поворотное устройство – колесо. За счёт регулируется высота.

Изготовление циркулярно-фрезерного стола: материалы

После того как чертеж готов, и в нем учтены все конструктивные нюансы, необходимо выбрать материалы для изготовления стола. В качестве основания для станков в домашних мастерских используют конструкции из дерева или металлопроката. В первом случае раму можно собрать из деревянного бруса, скрепив при помощи уголков и саморезов. Реже применяются болтовые соединения. Второй вариант – это сварка или сборка станины из металлической трубы или уголка при помощи болтов, гаек и шайб.

Столешницу, как правило, изготавливают из ламинированной ДСП, толстой березовой фанеры или других материалов, обладающих гладкой, ровной поверхностью и возможностью легко исправить небольшую кривизну.

Рабочие пластины для монтажа оборудования изготавливают из металла, оргстекла или текстолита.

Изготовление стола под фрезер и циркулярку: инструмент

Для сборки универсального стола потребуется следующее оборудование и инструмент:

  1. Циркулярная пила с режущим диском
  2. Ручной фрезер
  3. Ламинированное ДСП или фанера, толщиной 20–30 мм для рабочей поверхности
  4. Брусок 50×50 мм или труба 60×40 для станины
  5. Лакокрасочные материалы
  6. Клей по дереву
  7. Крепеж в виде саморезов или болтов с гайками и шайбами
  8. Электродрель
  9. Электрический шуруповерт
  10. Электролобзик
  11. Струбцины
  12. Рулетка, уголок, строительный уровень и маркер
  13. Электрорубанок
  14. Наждачная бумага

Пошаговая инструкция изготовления комбинированного стола для фрезера и циркулярки

После того как все подготовительные работы закончены, можно приступать к непосредственной сборке универсального стола. Необходимо разделить процесс на отдельные этапы:

  1. Из приготовленных материалов нужно подготовить детали будущего стола по размерам, указанным в чертеже.
  2. Изготовить каркас будущего стола. Деревянную конструкцию покрыть антисептиком и лаком, металлическую – грунтом и краской.
  3. Установить рабочую поверхность и закрепить к станине. Это можно сделать при помощи мебельных болтов. При этом следует помнить, что все болтовые соединения должны быть с потайной головкой и не выступать над столешницей. Рабочую поверхность нужно тщательно обработать наждачной бумагой для придания ей гладкости.
  4. С наружной стороны столешницы для увеличения выхода рабочего инструмента требуется установить монтажные металлические пластины. С этой целью в поверхности стола делается выемка по толщине монтажной пластины. Они крепятся к столу, а электроинструмент устанавливается на них снизу.
  5. В одной пластине делают пропил под пилу, а в другой – под фрезу максимального диаметра. Кроме этого, сверлятся монтажные отверстия.
  6. На расстоянии 200–250 мм по всей длине рабочей поверхности необходимо врезать Т-образную направляющую для установки параллельного упора.
  7. Следующим шагом будет изготовление параллельного упора и верхних прижимов в виде гребенок для фрезера и каретки для циркулярной пилы.
  8. Для безопасного использования электроинструмента нужно зашунтировать клавиши пуска и остановки, вывести их в безопасное место сбоку стола.

Обязательным условием при работе с электрооборудованием является соблюдение правил техники безопасности. Игнорирование обслуживающим персоналом требований охраны труда может привести к травмированию.

Часто возникающие вопросы

Какой должна быть высота стола?

Это индивидуальный показатель, у каждого мастера он разный. Средняя высота составляет 1 м, но это значение является рекомендуемым, а не строгим требованием.

Можно ли сделать стол со столярным щитом?

Да, вы можете, это хороший выбор материала, но вам нужно убедиться, что столешница плоская. Оптимальный вариант – обработка на широком строгальном станке или фрезе с соответствующим оборудованием.

Нужно ли делать мобильный упор?

Да, это важно. В противном случае не получится регулировать глубину или высоту пазов, четвертей и другие варианты обработки заготовок при изготовлении разных видов погонажных изделий;

Какой должна быть высота упора?

Какой должна быть высота упора?

Как правило, высота вертикальной планки ограничивается 20-25 см, это позволяет сделать акцент менее высоким. Вылет фрезы редко превышает 6-7 см, а остальная высота нужна только для придания жесткости и фиксации дополнительных приспособлений — хомутов, дополнительных нахлестов и т.п.

Можно ли обойтись обычными ножками, соединенными царь-ремнем в качестве основы?

Да можно.Также некоторые пользователи устанавливают столешницу на деревообрабатывающие козлы и вполне успешно используют ее по прямому назначению. Здесь имеют значение неподвижность и устойчивость основания, а дизайн и внешний вид выбираются по желанию владельца.

Стол для фрезера и циркулярки своими руками

С чего начать изготовление стола? Как и любая другая конструкция, он должен начаться с рабочего эскиза. Именно этот документ даст ясное представление, каким именно будет стол, и что нужно для его изготовления. Чертеж разрабатывается с указанием реальных размеров, что в процессе даст возможность рассчитать необходимое количество материалов.

Основные требования, предъявляемые к рабочей поверхности столярных станков

Первое, что объединяет фрезерный станок и циркулярку – это необходимость наличия рабочей поверхности или, другими словами, столешницы. Она должна быть:

  • ровной и гладкой. В противном случае возможна деформация заготовок;
  • жесткой. Прогиб рабочей поверхности в процессе использования не допускается. Это может привести к изменению заданных параметров обработки, что повлечет брак детали;
  • изготовлена из материала, позволяющего без затруднений установить упоры, прижимные планки, гребенки, щитки и кожухи ограждения для соблюдения безопасности при работе;
  • выполнена в соответствии с размерами предполагаемых к обработке заготовок. Все операции должны производиться без стеснений и ограничений.

Основные требования к конструкции стола

Стандартный стол под циркулярную пилу имеет габариты 1,2×1,2 метра. В определенных случаях размер может быть изменен пользователем для обработки нестандартных заготовок. Высота рабочей поверхности составляет 0,85 метра. Она может быть больше или меньше, в зависимости от роста обслуживающего персонала.

В качестве основы для универсального стола можно применить столешницу станка под циркулярную пилу. Так как пильный диск располагается в левой части стола, то в правой можно разместить фрезер. Его устанавливают с учетом места под обрабатываемые заготовки. При этом следует помнить, что мастер, выполняющий фрезеровку, должен находиться в торце с правой стороны стола, а не перед фрезером. Это обязывает установить максимальное ограждение всех движущихся частей, чтобы предотвратить контакт с человеком.

Некоторые полезные мелочи, которые нужно знать

Включение циркулярной ручной пилы можно осуществить несколькими способами.

Самый простой и неправильный: зафиксировав кнопку блокировки включения, подключить прямо в сеть, при необходимости отключить. Так делать противопоказано по 2-м причинам:

  • небезопасно для жизни и здоровья мастера;
  • грозит двигателю пилы сгоранием.

2-ой способ, пожалуй, наиболее распространенный. Все фиксируется, но пила включается не сеть, а в переходник с кнопкой выключения.

3-й способ наиболее правильный, но он может лишить владельца прибора гарантии на него. Надо вывести на панель стола пластмассовую заготовку для кнопок включения и выключения. Заменить провод с вилкой на провод, который будет напрямую подключен к этим кнопкам. Безопасно и для мастера, и для пилы.

Сборка передней части станка.

На самом деле совсем необязательно, чтобы пила крепилась именно снизу стола. Придумано множество способов, когда путем дополнительных приспособлений циркулярка может передвигаться поверху. Так, если подошву дисковой пилы с одной стороны снабдить специальной платформой, изготовив заблаговременно шину из алюминиевой прямоугольной трубы высотой около 1 см и закрепив ее на распиливаемой поверхности строго параллельно срезу, можно выполнить точный спил. Это становиться возможным благодаря тому, что пила при помощи платформы передвигается по шине, не меняя расстояние до края среза.

Есть разновидность циркулярных погружных пил. Они имеют управляемое приспособление, удерживающее пилу над изделием, при необходимости опускаются.

Нельзя забывать и о том, что можно приобрести стационарный стол вместе с пилой.

В данном разделе хочется сказать несколько слов о самих пильных дисках. Они бывают:

  • для продольного распиливания;
  • для поперечного распиливания;
  • универсальные.

Первые 2 вида дисков отличаются способом затачивания. Для работы с поперечным сечением используется так называемый отрицательный угол заточки.

Когда мастер не знает, что именно он будет пилить, или ассортимент продукции требует распиловки в различных направлениях, рекомендуют использовать универсальные диски. Это предотвратит необходимость часто менять диски на пилах. Зубья таких дисков выполнены из отличного материала.

Необходимо внимательно читать инструкцию по работе с пилой.

Стол для кромочного фрезерного станка по дереву – 10 проектов

Фрезерный стол- это необходимая конструкция при работе с заготовками и отдельными деталями. При работе с материалами приходится использовать кромочное фрезерование. Формирование декоративных желобков вдоль кромки, скругление краев и придание им сложного профиля, снятие фаски, подгонка слоя шпона по размерам щита, вырезка фасов под петли – за все эти и другие подобные вещи отвечает кромочное фрезерование.

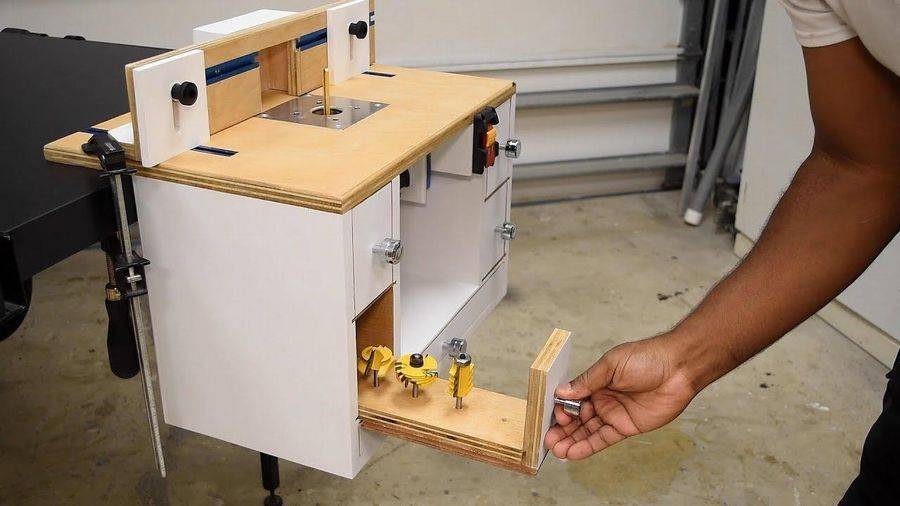

Фрезерный стол, сделанный из фанеры. Установленны несколько ящиков, в них можно хранить насадки на различные случаи. Крепление деталей осуществляется передвижными фиксаторами с удобной ручной. Корпус фрезерного стола окрашен в белый цвет.

К фрезерному столу можно подключить индивидуально автомат для предотвращения замыкания и перепада напряжения в целом. Фиксация заготовки происходит с помощью передвижения двух массивных пластин.

Простая конструкция, дополнительной опорой служит обычный стол. В качестве рабочей поверхности для заготовок выступает цельнометаллическая пластинка, конструкция укреплена железными трубками.

Небольшой фрезерный стол, перенести его в удобное место несложная задача. Снизу фрезерного стола просверлены небольшие отверстия для хранения насадок.

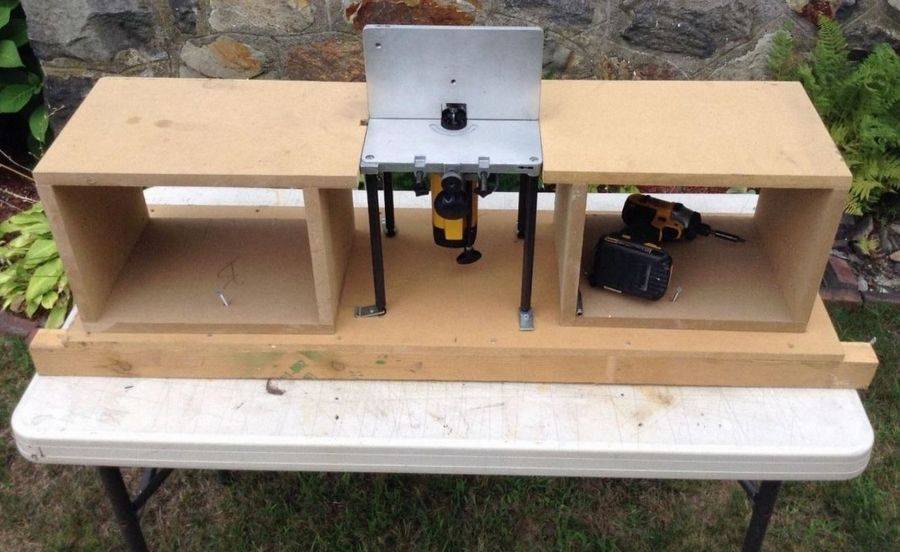

Обычный фрезерный стол, неплохой вариант для домашнего пользования. Столик можно закрепить к любой удобной поверхности, для предотвращения смещения во время работы.

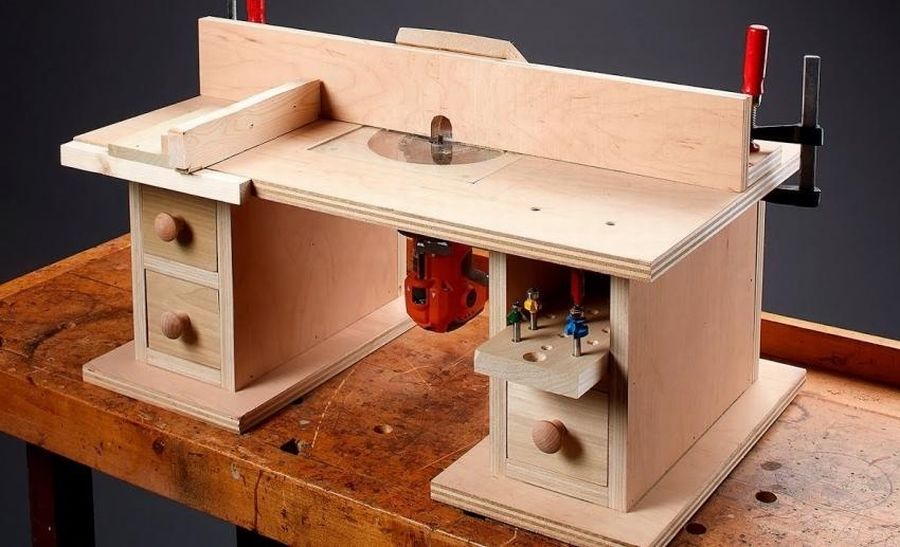

Простой вариант фрезерного стола, при изготовлении требует минимальное количестве времени и материалов.

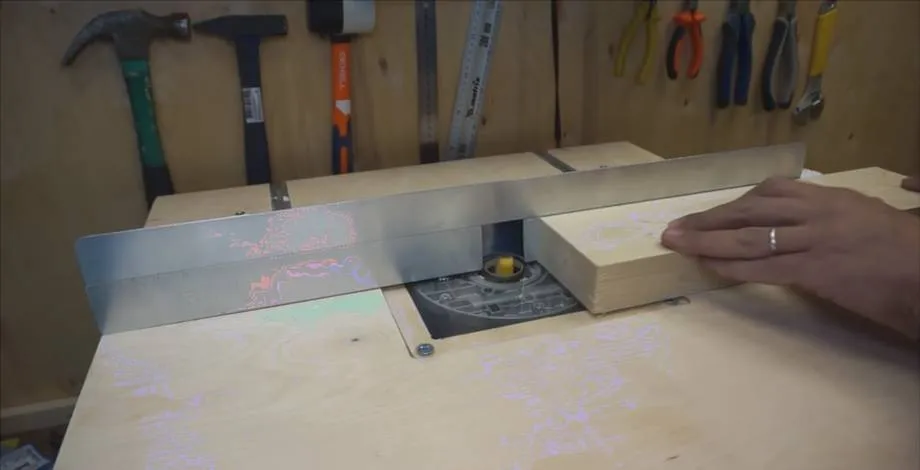

Фрезерный стол с дополнительными рабочими вставками по бокам, для работы с длинным материалом. К конструкции подключен строительный пылесос для того чтобы во время работы не мешал мусор в виде опилок.

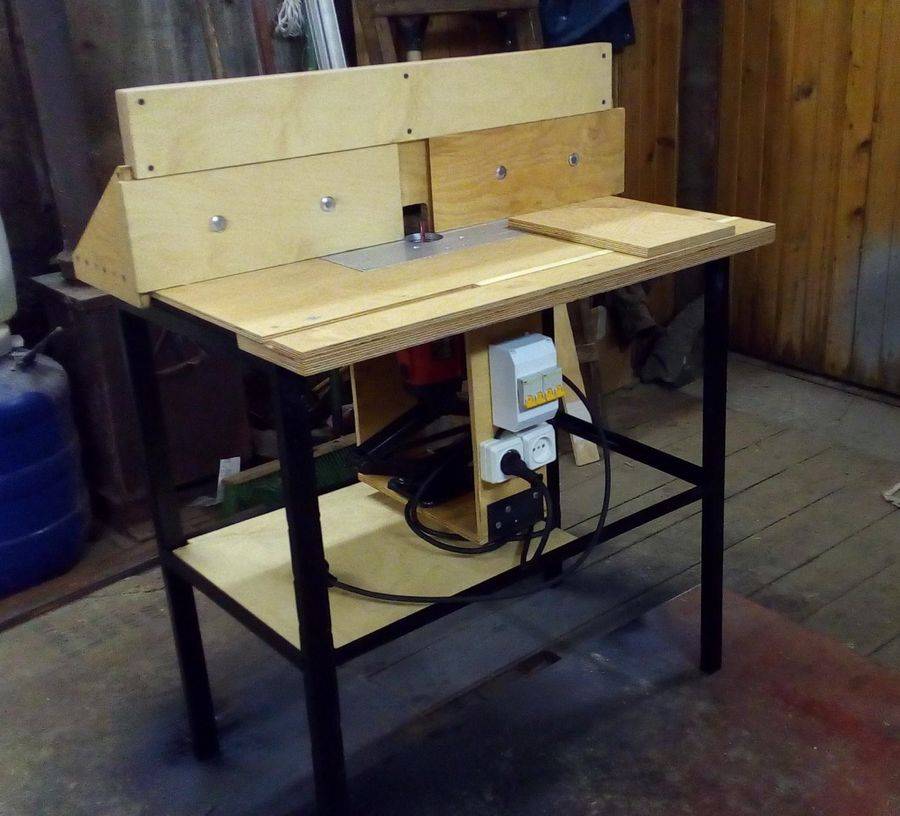

Небольшой фрезерный стол, на коробке подключения аппарата установлена кнопка управления питанием.

Фрезерный стол, вид с обратной стороны. Главное учесть все кардинаты точек установки фрезера и позаботится о прочности конструкции.

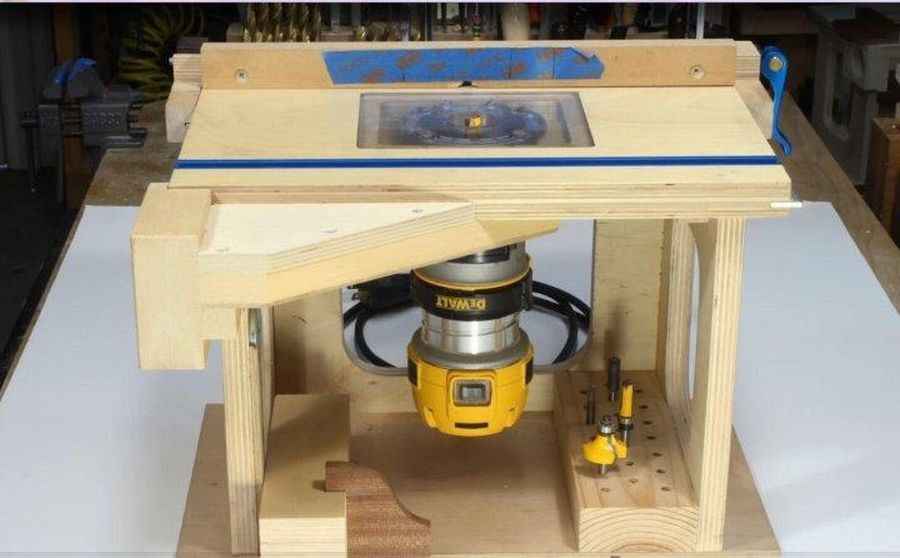

Вариант конструкции с небольшими шкафчиками и отдельной деревянной вставкой под различные насадки.

Читать полностью (ссылка)

Основные детали фрезерного стола

Перед тем, как приступить к изготовлению приспособления для установки фрезера, разрабатывается чертеж с детализацией всех элементов и узлов крепления. Основу конструкции составляет станина, плотно прилегающая к поверхности пола. На нее при помощи болтов крепится рабочая поверхность. К основанию также крепится насос, подающий охлаждающую смесь к прибору, и емкость для ее сбора.

Схематический рисунок устройства

Механизм может двигаться в вертикальном и горизонтальном направлениях. Для изготовления направляющих используется высоколегированная сталь. Для вертикального направления его крепят на переднюю стенку станины, для горизонтального — на верхнюю.

При обработке кромок для движения фрезы по прямой линии используется упор с параллельными штангами, подвижной кареткой, винтами точной настройки и стопорения. Сходство с параллельным упором имеет направляющая шина. Ее преимущество в том, что ее можно устанавливать под нужным мастеру углом.

Шина и упор крепятся к станине при помощи специальных зажимов. Направляющую шину можно изготовить в домашних условиях из 2 деревянных брусков, надежно закрепленных на обрабатываемой детали.

Приспособление для паза

Вся обработка деталей осуществляется фрезами разных форм и размеров, оснащенных режущей поверхностью. Взаимосвязь между коробкой скоростей и режущим инструментом происходит при помощи стального шпинделя с термической закалкой.

Без пылесборника дорогой инструмент может быстро прийти в негодность.

Пылесборник обычно в течение 5-10 минут забивается пылью. Для того, чтобы это не происходило, умельцы придумали приспособление с водяным фильтром для улавливания мельчайших частиц мусора.

Водный фильтр для пылесоса из алюминиевой кастрюли и пластиковой бутылки

На лицевой стороне панели расположены вводный выключатель, а также переключатели режима и охлаждения. Для включения и выключения шпинделя предусмотрены кнопки пуска и стопа.

Для увеличения рабочей площади стола к нему можно при помощи мебельных петель прикрепить откидные крылья на подпорках. Очень удобны конструкции с ящичками и полочками. Размеры зависят от пространства мастерской.

Удобная, компактная конструкция, где все под рукой

Расширение функционала

В заключение коснёмся темы расширения функциональных возможностей изготавливаемой вами рабочей конструкции. При наличии свободного места на операционной поверхности может быть смонтировано дополнительное деревообрабатывающее оборудование (электрический рубанок или фрезер, например). Наличие рубанка и фрезера по дереву позволит вам расширить функциональные возможности станка и превратить его в полноценный деревообрабатывающий центр.

В дополнение к этому, такой фрезер может быть оснащён специальным механизмом регулировки положения его рабочей части, изменяемой в заданных пределах (так называемым лифтом).

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
