Регулировка карбюратора бензопилы хускварна 137

Устройство карбюратора

Для того чтобы иметь представление как отрегулировать карбюратор к 65 необходимо знать его строение и принцип работы. Движение горючего вещества идет через штуцер и достигает клапана, в который установлена  запорная шайба.  Клапан соединен с поплавками через язычок. Это пластмассовые детали, вращающиеся вокруг оси, соединенные между собой между собой.

Когда уровень горючего превышает норму, излишек выводится из поплавковой камеры через отверстие. Для этой цели имеется специальный дренажный канал. Для устранения риска повышения давления в камере, она сообщается с внешней средой.

Устройство дозации

Карбюратор к 65 имеет дозирующую систему, состоящую из следующих элементов:

• распылителя;
• главного топливного жиклера;
• дроссельной иглы;
• канала, подводящего воздух.

После захода топлива в поплавковую камеру, оно через главный топливный жиклер и распылитель попадает в зазор между иглой и распылителем. Двигается смесь под действием разряжения. После выхода из распылителя происходит смешивания топлива с воздухом, который поступает через отверстие, выполненное в распылителе. Стопорная шайба, которая располагается под топливной трубкой, надежно фиксирует распылительный узел.

Игла выполняет регулирующую функцию и работает в 5 режимах. Пропускная возможность главного жиклера обеспечивает максимальную мощность мотора.

Холостой ход

Устройство карбюратора к 65 включает в себя систему холостого хода, которая состоит из следующих элементов:

• топливной трубки;
• воздушного канала;
• винтов количества и качества смеси;
• отверстия холостого хода;
• переходного отверстия.

При работе автомобиля на низких оборотах, в смесительной камере образуется разряжение. Это способствует поднятию горючего по трубке. В дальнейшем оно смешивается с воздухом, поступающим из специального канала и образуется эмульсия.  При небольших оборотах, для выхода эмульсии, существует канал холостого хода. При увеличении числа оборотов двигателя, сильнее открывается дроссельная заслонка, и эмульсия начинает поступать и через другое отверстие. Связано это  тем, что в этой зоне тоже увеличивается разряжение.

Пуск и подогрев

В зависимости от модификаций устанавливаются разные обогатительные устройства:

1. На карбюраторах К65С и К65В, применяется пусковое устройство с автономным приводом.
2. На карбюраторы К65г, а также карбюраторы К65Ж ставится тросовый привод.
3. На карбюратор К65и устанавливается корректор.

Устройство пускового механизма состоит из следующих деталей:

• плунжера;
• направляющей;
• пружины возвратного действия;
• иглы;
• пускового устройства;
• уплотнительной резинки;
• защитного колпачка;
• штока;
• отверстия;
• двух каналов;
• топливного колодца.

В стандартном закрытом положении, игла, закрывает топливный канал. Плунжер – оставшиеся 2 отверстия.  Пусковое устройство срабатывает в момент поднятия штока. В это время его нужно провернуть на 90 градусов и зафиксировать в пазах направляющей. Все 3 канала, включая топливный, открываются. Топливо в колодце, под воздействием разряжения, перемещается в подплунжерное пространство. Здесь оно перемешивается с воздухом, превращается в эмульсию и движется в смесительную камеру. Затем его уровень снижается и смесь обедняется.

Для возврата пускового устройства, нужно вывести шток из зацепления и пружина вернет его на  место. Сверху оно защищено резиновым колпачком. Это препятствует попаданию грязи и пыли.

Тросовый привод, который применяется в  устройствах К65г и К65ж, характеризуется отсутствием штока, а открытие дроссельной заслонки идет с помощью троса.

Корректор – обогатитель ставится на модификации К65и. Здесь поступление горючего вещества идет из колодца. Величина  расхода топлива зависит от диаметра жиклера. Максимального обогащения смесь достигает, когда плунжер доходит до низа. При его опускании, уменьшается зазор между иглой и стенками канала. Это ведет к обеднению горючей смеси. Когда же шток находится в нижнем положении, игла полностью перекрывает отверстие. Такая модификация ставится на снегоход Буран.

О производителе Husqvarna

Фирма под названием «Husqvarna»была основана в 1687 году. «Husqvarna» (Хускварна) – это лидер на рынке производственной и садовой техники. Входит в шведский концерн, объединяющий в себе несколько компаний. Производящих различные виды техники, начиная от компактных швейных машинок и заканчивая внушительными квадроциклами.

«Хускварна» предлагает своим покупателям максимально расширенный ассортимент специализированной техники и оборудования. В последние годы компания увеличила число запатентованных инноваций. «Husqvarna» твердо стоит на страже прогресса.

Выпускаемая продукция данной марки превращает тяжелый труд (см. как спилить дерево бензопилой) в простое занятие, которое не несет вреда ни человеку ни окружающей среде.

Бензопила «Хускварна 137» относится к технике, выпускаемой под категорией «Лесные профессионалы». Наряду с данной моделью производитель выпускает также универсальные профессиональные бензопилы, воздуходувы и высоторезы. Вся выпускаемая техника отличается компактными размерами и удобством управления. Все бензопилы «Хускварна» отличает три особенности – возможность поглощать излишние вибрации, улучшенная система для фильтрации воздуха, высокая мощность.

Неисправности системы смазки и как они устраняются

Основные неисправности системы подачи масла на бензопиле можно разделить на два основных вида, это общие неисправности присущие всем бензопилам и индивидуальные, которые могут различаться в зависимости от вида насоса и червячной передачи, установленной на конкретной модели. Начнем разбираться в неисправностях по порядку.

Работа бензопилой, если смазка цепи бензопилы не осуществляется, запрещена. Это пагубно влияет на шину, ведущую звездочку и цепь, а также может обернуться серьезными затратами на ремонт.

Признаки неисправности системы смазки, проверка её работоспособности

• Цепь бензопилы сухая и имеет бледноватый оттенок без блеска.
• Цепь относительно быстро растягивается.
• Шина очень горячая и даже может частично оплавляться краска.
• Масло из бака практически не убавляется.
• Снизилась эффективность реза на острой цепи

Все эти признаки указывают на то, что смазочный процесс протекает с нарушениями. Для того чтобы проверить подачу масла системой смазки необходимо снять боковую шину бензопилы и завести ее. Далее, нужно немного увеличить обороты наблюдая при этом за местом окончания масляной магистрали. Если масло поступает, скорее всего его количества недостаточно для нормальной смазки и нужно почистить или заменить фильтр и, если это возможно, отрегулировать подачу. В случае, когда не поступает, проблема более серьезная и требует проведения дальнейшей диагностики.

Существует способ проверки подачи масла, не снимая шины. Для этого необходимо направить конец шины в сторону, например, свежеспиленной чурки со стороны реза и максимально увеличить обороты, при этом нужно стараться держать конец шины на расстоянии не более 10 см от чурки. Если масленые пятна начнут появляться на её поверхности — значит масло подается.

Поиск неисправности

После того как было определено, что масло не подается, дальнейшая диагностика возможна только если полностью снять масляную систему. Конечно, в некоторых ситуациях помогает замена фильтра, но это встречается очень редко.

Доступ к масляному насосу некоторых моделей пил, возможен только после полной разборки, соответственно не имея навыков в ремонте бензоинструмента, проведение ремонта лучше доверить профессионалам.

Наиболее частые неисправности

1. Обрыв масляного шланга. Его иногда можно обнаружить и при визуальном осмотре. Проблема решается заменой неисправной детали.
2. Отсутствие резьбы на валу масляного насоса, поможет его замена.
3. Дефектная резьба на ведущей шестерне насоса аналогично решается установкой новой детали.
4. Отсутствие штопора главного вала (актуально для некоторых моделей инструментов, например, Homelite). Исправить можно установив вместо родного штопора, подходящий по диаметру гвоздик, обрезав его до необходимой длины.
5. Засор в магистрали. Можно удалить при помощи продувки сжатым воздухом или механически, с применением проволочки подходящего диаметра.
6. Засор фильтрующего элемента.
7. У инструмента Штиль MS 180, насос которого неразборный, он часто засоряется. Можно попытаться промыть в чистом бензине, если не поможет заменить.
8. У китайских бензопил (Цыганка), очень часто срезает пазы на главной шестеренке, через которые усилие от звездочки передается на неё.

Индивидуальная неисправность системы смазки Stihl MS 180

Ввиду того что Stihl MS 180 является одной из самых распространенных моделей бензопил, хочется подробнее остановиться на одной, присущей только ей неисправности и описать способ устранения без замены деталей.

Достаточно часто на бензопиле Штиль MS 180 наблюдается разгерметизация масляной магистрали в том месте, где маслопровод, идущий от бака, устанавливается в корпус пилы. Определить неисправность можно по характерным подтекам смазки на днище инструмента.

Для устранения неисправности необходимо снять ручку бензопилы, вынуть шланг из посадочного отверстия, очистить и обезжирить. После всех этих манипуляций нанести на посадочное место шланга герметик и установить в корпус бензопилы.

Подробнее об устранении неисправности и полной диагностике системы смазки бензопилы штиль, можно узнать, посмотрев видео, в котором пошагово запечатлен процесс разборки и ремонт системы смазки.

Как установить ремкомплект?

Если проблема коснулась карбюраторной форсунки, можно попробовать своими руками устранить серьезную неисправность. Однако завод-производитель рекомендует с данной неприятностью бороться только заменой узла.

Чтобы снять карбюратор, нужно полностью очистить пилу от опилок и стружки. Для этого необходимо применять компрессор и пистолет с сжатым воздухом. Далее откручивается крышка фильтра и снимается фильтрующий элемент. После этого отсоединяются все привода и тяги дросселя от карбюратора husqvarna. Теперь можно снять карбюратор с пилы.

Далее нужно полностью разобрать карбюратор и заменить все элементы, который предлагает ремкомплект. А именно, запчасти и прокладки. Это убережет в будущем от поломок.

Теперь вы знаете, как выполняется регулировка карбюратора известной бензопилы хускварна 137.

Алгоритм и описание настройки карбюратора Хускварна

Карбюратор Хускварна, регулируется аналогично тому, как происходит настройка карбюраторов на бензопилах других производителей.

Порядок проведения работ следующий:

1. На заглушенной пиле устанавливаются заводские настройки карбюратора Хускварна.
2. Производится запуск двигателя и прогрев пилы в течение нескольких минут.
3. При помощи вращения винта (L) по часовой стрелки, находится положение, при котором двигатель развивает максимальные обороты, после чего винт необходимо отвернуть на 1⁄4 обратно. Если при этом цепь бензопилы вращается, то необходимо уменьшить обороты холостого хода, путем корректировки положения винта (Т).
4. Следующий этап, это корректировка мощности Хускварны на максимальных оборотах и корректировка их количества. Для этого тахометр подключается к заведенной бензопиле, ручка газа выжимается на полную, после чего проверяются показания тахометра. Если значение максимальных оборотов отличается от максимального количества, рекомендованного производителем, то при помощи изменения положения винта (H) показания тахометра проводятся в норму.

Когда нужна регулировка карбюратора бензопилы Хускварна

Пренебрежение отклонениями в нормальной работе бензоинструмента чревато тем, что даже при сильном желании регулировка карбюратора бензопилы Хускварна может оказаться бесполезной и потребуется замена либо этого узла, либо уже элементов двигателя, пострадавших от продолжительных тепловых либо механических нагрузок. Поэтому, как только пила показала первые отклонения, следует немедленно производить ремонт в виде несложных регулировочных действий. В числе таких изменений в работе отметим:

Как правильно отрегулировать карбюратор на бензопиле Husqvarna

How to tune the carburetor on a chainsaw Husqvarna Регулировка карбюратора на бензопиле с помощу трех винтов THL.

Husqvarna 240.И снова о карбюраторе.Конструкторский ляп или что это?

Бензопила HUSQVARNA 240 проблема с карбюратором Одна из самых частых болезней данной бензопилы. Отличная

1. Бензопила слишком медленно разгоняется;
2. Инструментом не достигается максимальная мощность, а при нагрузке она быстро падает;
3. Мотор часто глохнет;
4. В работе цепной пилы слышен сильный шум;
5. Бензопилой освобождается не характерное количество дыма, увеличивающееся при каждом этапе нагрузки.

Как только Вы заметили какие-либо из перечисленных отклонений, карбюратор косы 435 или слегка усиленной его копии пилы Хускварна 55 должен быть срочно отрегулирован. Своевременное обслуживание так же предвещает отсутствие растрат на полную замену запчастей и блоков приводной и топливной системы мотора бензопилы. Потому, при трудностях в работе карбюраторной системы Хускварна 340 и всех прочих линеек настройки спасут и бензопилу, и рабочие процессы, и средства владельцев. При необходимости, в компании «Коса-моторс» можно заказать настаивание механизмов, замену запчастей, а так же купить леску для триммера с консультацией по её самостоятельной установке.

Настройка карбюратора Husqvarna своими руками

Во всех бензиновых пилах Husqvarna регулировка карбюратора происходит в аналогичном порядке, так как все изделия имеют одинаковый набор механизмов. Например, если выполняется настройка систем в серии 236 бензоинструмента, процесс сопровождается поиском наибольших оборотов холостого хода с помощью медленного проворачивания регулирующих винтов L – влияющий на жиклер низких оборотов, T – на жиклер высоких оборотов и Н – регулировки холостого хода. Процесс регулировки своими руками состоит из нескольких периодов, предполагающих проворачивание L и Н винтов, управляющих дроссельной заслонкой подачи горючей смеси и регулировку винта Т, настраивающего скорость холостого хода. В зависимости от вносимого параметра, регулировка пилы выполняется в следующей последовательности:

1. После прогрева проворачивается L винт до наибольших оборотов в холостом ходу. Как только таковые будут найдены, следует выполнить проворачивание в сторону уменьшения скорости вращения на ¼ оборота винта. Если цепь начала вращаться, выполняется сопроводительная регулировка винта Т против хода часов до остановки цепи.
2. Регулировка винта Н на карбюраторе мотопилы проходит на 10ти-секундном периоде работы двигателя в полном ходу, проведя ¼ оборота. Если максимальная нагрузка не будет достигнута, операция повторяется. Недостаточная настройка будет сопровождаться визжанием пилы, тогда как преувеличенные параметры заставят глушитель пустить больше дыма.
3. Регулировка Т винта холостого хода выполняется оборотами по ходу часов до момента начала вращения цепи. Как только это случилось, винт подкручивается обратно, пока данный механизм не остановится.

Конечно, внесение карбюраторных настроек позволит Вашему инструменту работать максимально производительно, но не стоит забывать и о смазке. «Коса Моторс» рекомендует купить масло для бензопилы специального назначения на механизмы, так как своевременное обслуживание даст инструменту дополнительный срок качественной службы.

Главная страница » Как Почистить Карбюратор Бензопилы Хускварна

Неисправности бензопилы и их устранение

Существую типичные неисправности, с которыми чаще всего сталкиваются владельцы модели Хускварна 137. Для того, чтобы суметь устранить их своими руками, нужно изучить признаки их появления и эффективные методы их ремонта.

Бензопила глохнет на полный газ – как решить проблему?

Причиной этой поломки чаще всего становиться заливание свечи зажигания в тот момент, когда двигатель начинает быстро набирать обороты. Чтобы устранить поломку, следует вывернуть и очистить свечу, после чего полностью высушить ее. Далее нужно слить остатки топлива черед свечное отверстие. В конце свечу нужно вкрутив на место и попробовать снова завести инструмент.

Еще одна распространенная причина поломки – это отсутствие искры. Ремонт следует начать с осмотра контакта между высоковольтным проводом и наконечником свечи. Если контакт не нарушен, а пила по-прежнему глохнет при нажатии на газ, значит, следует осмотреть электронный блок зажигания. Этот узел не подлежит ремонту, поэтому его придется заменить целиком.

Замена звездочки Хускварна 137

Менять звездочку Хускварна 137 нужно в том случае, если при достижении ее двигателем средних оборотов мотор начинает глохнуть.

Как указывает инструкция по эксплуатации, порядок действий должен выглядеть следующим образом:

1. Сначала нужно снять крышку цилиндра и выкрутить свечу зажигания;
2. Далее нужно взять пластиковый или металлический стопор моторного поршня, а также ключ для демонтажа центробежного механизма. При помощи ключа нужно скрутить центробежный механизм по направлению, в котором вращается цепь;
3. Затем нужно осмотреть диск сцепление. Если неисправна только звездочка, значит, менять необходимо только ее. Если сломан полностью весь диск сцепления, вместе с  пружинами и кулачками, то придется менять полностью весь диск;
4. После этого нужно установить новый диск сцепления. Чтобы зажать центробежный механизм на валу мотора, потребуется выкрутить поршневой стопор и потянуть шнур стартера на себя. Затем нужно вкрутить стопор до конца;
5. Далее потребуется зажать ключом центробежный механизм в направлении против вращения цепи.

После выполнения всех перечисленных действий потребуется завести пилу и дать ей 1–2 минуты поработать на холостом ходу. Это необходимо для прогрева мотора и притирания нового диска сцепления. Далее можно продолжить работу с инструментом.

Регулировка бензопилы Хускварна (Husqvarna) 137

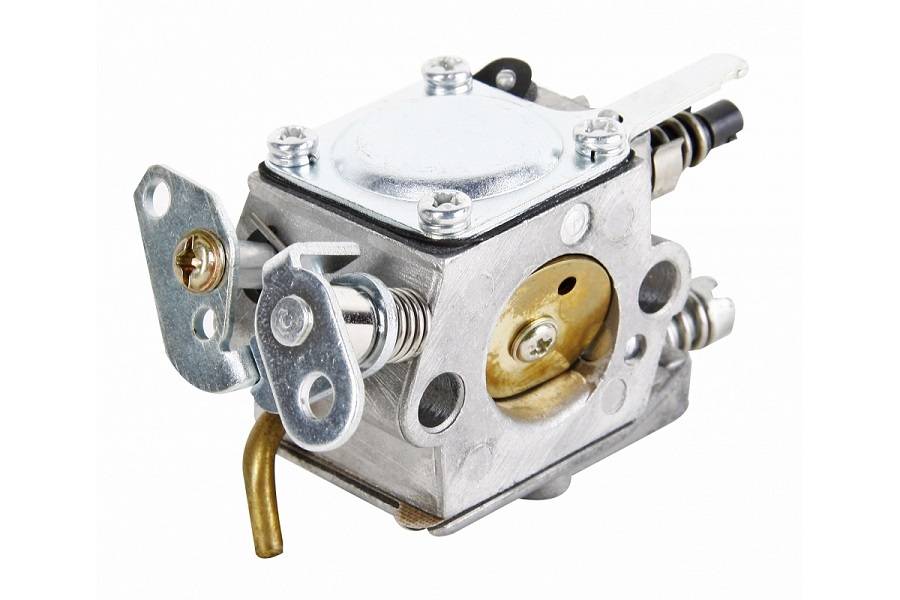

Начать стоит с того, что у бензопилы устанавливается карбюратор Walbro модели WT-660. Это популярная модель, хорошо заточенная под различные настройки. Соответственно, в ней устанавливается три винта:

• Винт T – отвечает за холостой ход;
• Винт H – позволяет настроить высокие обороты;
• Винт L – настраивает низкие показатели.

Процесс проводиться следующими этапами:

1. Предварительно прогреваем бензопилу, дав ей нормально работать на холостом ходу, показывая оптимальное количество оборотов.
2. Первым делом настраиваем винт L (высокие обороты), ища наиболее высокий показатель. После этого откручиваем винт на четверть оборота.
3. Этап второй — добиваемся стабильной работы цепи. Если при вышеуказанном действии цепь продолжает вращаться, находим винт T и пытаемся настроить его так, чтобы цепь не крутилась, стабильно работая на холостом ходу.
4. Как только мотор будет хорошо прогрет, винт H откручиваем на ¼. После пары секунд работы мотор должен стабильно работать.
5. При наличии визга в двигателе — смесь слишком бедная, придется открутить винт H, если образуется много дыма — получилась обогащенная смесь, винт немного закручиваем.
6. Заключительный этап — настройка холостого хода. Когда двигатель работает, винт T вращаем вправо. Нужно добиться такого состояния, при котором бензопила хускварна 137 будет работать, а цепь будет не вращаться без газа.

Советуем также посмотреть статью о том, как настраивается карбюратор на бензопиле Штиль, на примере модели Stihl MS 250: регулировка карбюратора.

Теперь вы знаете, как отрегулировать бензопилу Husqvarna 137. Учтите, что при каждой настройке винта требуется тестировать полученный режим работы. В некоторых случаях можно достичь правильной работы и хорошему набору оборотов немного отходя от вышеуказанной инструкции.

Регулировка и настройка карбюратора Husqvarna 137

husqvarna137 -регулировка карбюратора

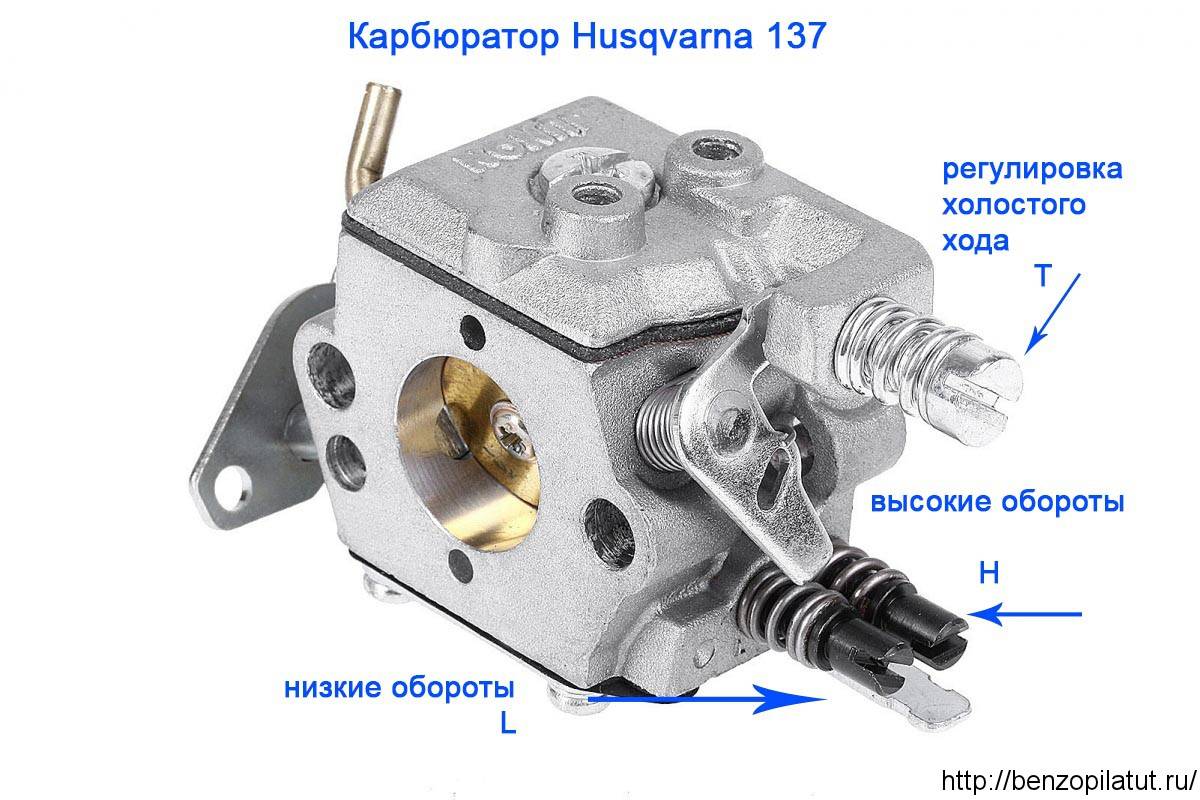

На рисунке выше вы видите три винта для регулировки. Каждый из них имеет свое назначение: Винт Т необходим для регулировки оборотов на холостом ходу. Винт L служит для регулировки низких оборотов. Винт H регулирует высокие обороты.

Порядок регулировки: Сначала винтом L (вращая его) мы ищем самые высокие обороты на холостом ходу. После того как мы их нашли, необходимо повернуть этот винт на четверть оборота против стрелки часов. Если в этом положении цепь продолжает вращаться, то вращением винта Т добиваемся ее остановки. Затем прогреваем двигатель на полном ходу в районе 10-15 секунд и поворачиваем винт H на четверть против часовой. Ждем 10 секунд и слушаем-двигатель должен работать как 4-хтактный по звуку. Если раздается визг, то смесь бедная(выкручиваем винт), если дымит — обогащенная смесь(закручиваем винт).

После регулировки низких и высоких оборотов выставляем обороты холостого хода винтом Т. Делается это следующим образом: 1.Двигатель должен работать 2.Вращаем винт Т по часовой стрелке до той поры пока цепь не начнет вращение. 3.Вращаем винт в другую сторону до остановки цепи.

При верно отрегулированном карбюраторе ваша бензопила быстро набирает обороты и по звуку похожа на работу 4-хтактного двигателя.

Помните, что для правильной регулировки карбюратора бензопилы необходим тахометр и опыт. Поэтому лучше обратиться в специализированный сервис!
