Циркулярка настольная по дереву своими руками

Некоторые моменты исполнения самодельных устройств

Как бы хорошо не была сделана циркулярка, отдельные ошибки могут привести к тому, что ее работоспособность окажется ограниченной. Это касается, на первый взгляд, вроде бы мелочей. Начнем с подшипников для вала. Установка обычных оправдана, если станок используется время от времени. Для самодельного устройства с постоянным применением лучше установить самоустанавливающиеся подшипники. Они состоят из двух рядов шариков, регулируются подтягиванием зажимной гайки. Установить крышку для защиты от пыли, стружки обязательно.

На рабочей поверхности наносим шкалу с шагом в сантиметр. Это намного облегчит работу по дереву при определении ширины разреза. Многие пренебрегают установкой защитного щитка над диском, а зря – лечение от попадания стружки в глаз или в более серьезных ситуациях обходится дороже.

При работе с различными материалами часто требуется регулировать обороты циркулярной пилы. Самодельная конструкция, как правило, не обладает возможностями регулирования числа оборотов двигателя. Выход один – применение шкивов различного диаметра. Их устанавливают на валу двигателя. Если беретесь заказывать шкивы у токаря, сразу делайте сплошной шкив с двумя–тремя разными диаметрами.

Многие желают установить на распиловочный станок трехфазный электродвигатель, не имея 380 В. Понадобятся конденсаторы, рассчитанные на минимальное рабочее напряжение 600 В бумажного или масляно-бумажного типа.

Емкость конденсаторов рассчитываем, исходя из мощности электродвигателя: на 1 кВт – 100 мкФ для рабочего конденсатора Ср. Емкость пускового Сп берем вдвое большей. Пусковое устройство SB – это кнопка, которая сама возвращается в исходное положение. Запуск простой: включается SQ, на пару секунд нажимается SB. После запуска кнопка отпускается, как только двигатель наберет обороты, можно пилить.

Определение параметров сделанной своими руками циркулярки в домашних условиях

Первостепенная задача – выбрать мощность будущей стационарной циркулярки. Обычно для домашнего пользования рекомендуют устройства мощностью до 850 Вт. Если предполагается не выполнение ремонтных работ, а постройка, например, бани или дачи, вследствие чего понадобится распиливать много материала, то можно применить двигатель мощностью 1250 Вт. Устройство с более высоким показателем не рекомендуется, поскольку такие мощные циркулярки требуют не только основательной подставки-стола, но и фиксирования последнего к полу путем крепления или бетонирования.

Важной характеристикой является глубина распиливания. В домашних устройствах она не должна превышать 8 см. На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит

На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит.

При изготовлении своими руками мини-циркулярки или же полномасштабной распиловочной конструкции обязательно следует учитывать частоту вращения. Если предполагается просто резать доски для изготовления определенных деревянных элементов, то можно ограничиться двигателем с невысокой или средней частотой. Если нужны идеально ровные и чистые спилы, то лучше использовать высокооборотный мотор. Оптимальным показателем для домашнего электроинструмента считается частота 4500 об/мин.

Двигатель в циркулярке в большинстве случаев используется из того, что имеется в запасе

Обязательно следует учесть высоту, на которой будет располагаться пусковая кнопка. Место ее размещения должно быть удобным для нажатия.

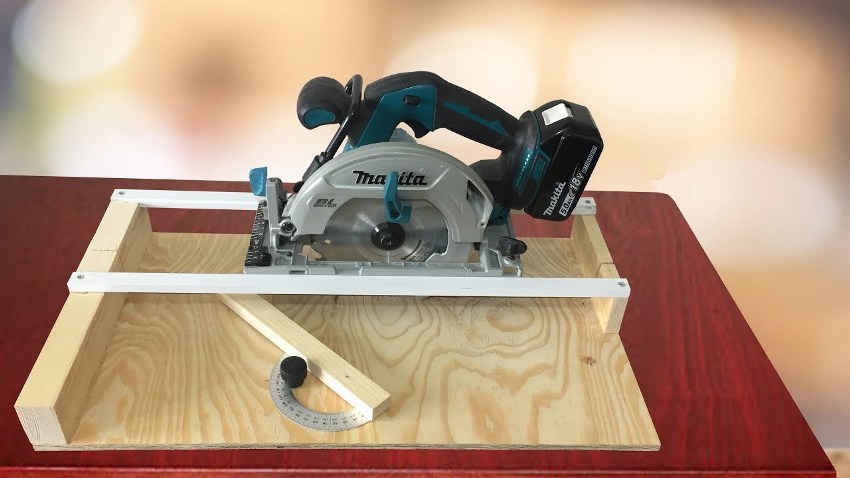

Ручная циркулярка как основа самодельной конструкции

Одним из наиболее популярных инструментов, на основе которых в домашних условиях создаются самодельные пильные конструкции, является дисковая пила (ручная циркулярка). Этим электромеханизмом при помощи круглого диска выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле. Инструмент довольно простой, имеет в наличии все основные элементы, позволяющие сделать из дисковой пилы своими руками циркулярку.

Дисковая пила состоит из следующих частей:

• электродвигателя;
• одной или двух ручек;
• защитного кожуха;

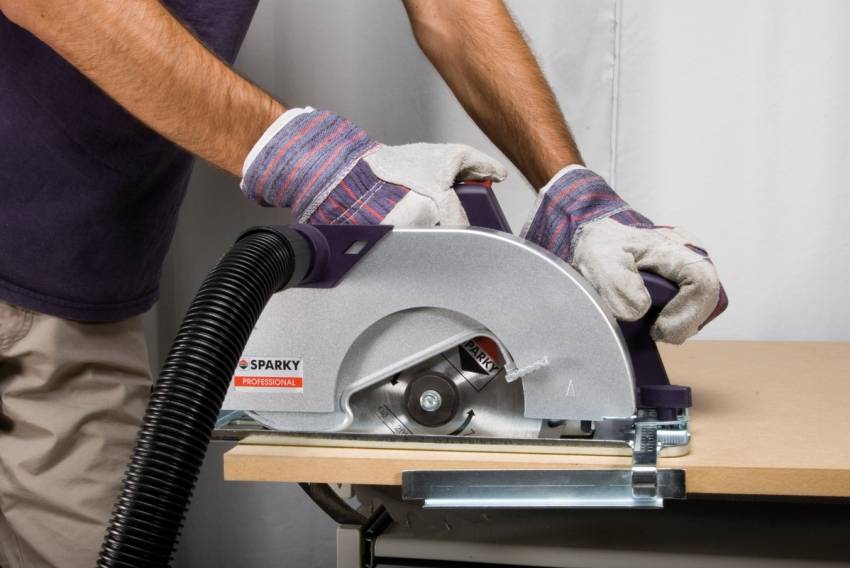

Ручной циркуляркой выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле

• удерживающей платформы (для возможности выставления диска);
• расклинивающего ножа (предупреждает застревание пильного диска в древесине).

Ручные циркулярки выделяются среди других подобных инструментов и некоторыми техническими особенностями. Например, глубину и угол распила допустимо изменять непосредственно в ходе работы. Особые возможности дают погружные пилы. Ими можно выполнять изолированные фрагментарные пропилы необходимого размера.

Точность, качество пиления ручной циркулярки зависят от количества зубцов на диске и от угла их заточки. При большом количестве зубьев качество выше, но несколько снижена производительность.

При изготовлении циркулярки своими руками из ручной дисковой пилы необходимо обращать особое внимание на мощность двигателя

Это очень важно при намерении выполнять значительные объемы работ. Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний

Легкие модели подойдут для эпизодических распиливаний

Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний.

Глубину и угол распила допустимо изменять непосредственно в ходе работы циркулярки

Миниатюрный циркулярный станок настольного типа

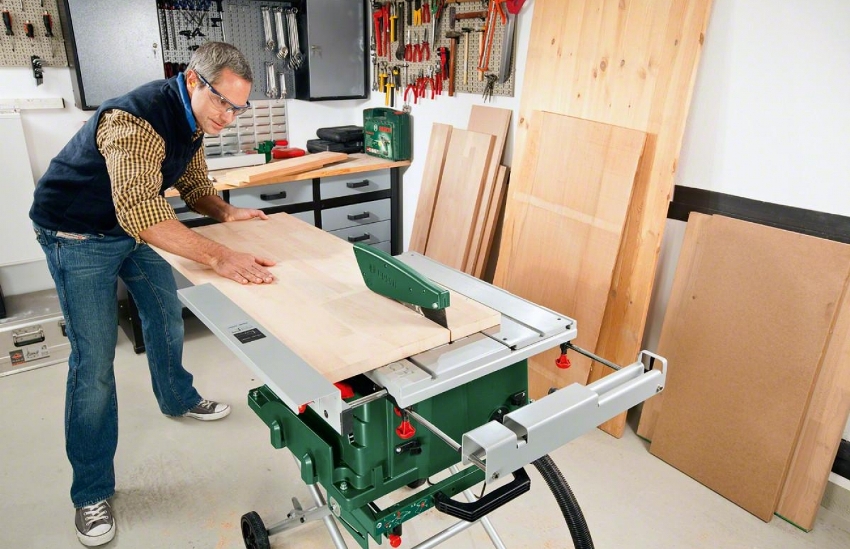

Стационарный станок более функционален и безопасен при использовании. Самодельная циркулярка настольного типа изготавливается в домашних условиях так же, как и ручная пила, с добавлением некоторых элементов. Самодельная циркулярная пила своими руками, потребует подготовленные чертежи. Процесс подразумевает использование трубы 2 см, металл изгибается П образной формой. Крепление устанавливается болтами к столу, нижние концы изгибаются в направлении работ. Дополнительная устойчивость приобретается за счет установки рычага с перемычкой, скрепленной сваркой в форме буквы «Т». Стол для настольной циркулярной пилы, сделанной своими руками может быть использован в качестве отрезного станка. Пропил не может достигать свыше 8 см, поэтому для выполнения более крупных работ потребуется использование станка большего размера.

Циркулярка из угловой шлифовальной машины

Если у вас есть собственная «болгарка», это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска. С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.

На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.

Затем в редукторе будущего инструмента нужно будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. С помощью сделанных отверстий закрепляется осевая рукоять, потому что «штатная» ручка не даст сделать хороший пропил, даже если у мастера очень сильные руки.

Рукоять создается из металлической трубки или прута. Конструкции можно придать форму рога или скобы. Концы элемента, с помощью которых она будет прикрепляться к редуктору, нужно снабдить отверстиями для установки крепежей.

Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.

С другого конца штанги нужно сделать резьбу, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.

Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.

Циркулярка из ручной циркулярной пилы

В среде домашних мастеров распространено суждение, что самым простым способом обзавестись станковой циркуляркой является монтаж на станину ручной циркулярной пилы. Это усовершенствование позволяет обеспечить:

Обратите внимание!

• Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками

• Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины

• Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож

1. Максимальное качество распила благодаря высокой частоте вращения диска с пилящей кромкой.
2. Хорошую сопротивляемость радиальной нагрузке благодаря надёжным подшипникам профессионально спроектированного и изготовленного устройства.
3. Лёгкую замену рабочего органа, не требующую сложных манипуляций.

Основным преимуществом конструкции с использованием болгарки является компактный мощный электродвигатель, обеспечивающий максимальную производительность при огромных оборотах и вращающем моменте.

Конструкции самодельных станков

В основе любой циркулярки три главных элемента, два из которых нельзя сделать самому:

• двигатель.
• вал, с фуговальными ножами или простейший, без них.

Третий — станину (стол) несложно изготовить своими силами.

Такую станину можно без проблем сделать своими руками

Также необходимы дополнительные элементы:

• пускатель, выключатель на электродвигатель;
• электрический провод;
• ремень привода;
• шкивы на вал и двигатель.

Основные виды конструкций:

1. Диск посажен непосредственно на двигатель, без ременной или редукторной передачи.
2. Диск посажен на вал с ременной передачей.
3. Вал простейший, только для диска.
4. Вал с фуговальными ножами.

Первый вариант самый простой, но с большим недостатком. Высота двигателя «съедает» большую часть рабочего диаметра диска. Если двигатель диаметром, например,200 мм, то диск диаметром 200 мм будет выступать над ним всего на 100 мм. Ещё часть этого расстояния уменьшается за счет креплений двигателя, коробки подключения, толщины рабочего стола.

В итоге реально работать будет только крайняя часть диаметра диска, где наибольший «рычаг» сопротивления вращению двигателя. Даже с большим диском глубина пиления остается небольшой, так как диск выступает мало.

Если установить двигатель с диском сбоку стола, с возвышением двигателя относительно стола, будет ограничена ширина распила. Широкая заготовка будет упираться в корпус двигателя. Удлинять вал электродвигателя насадками нельзя, так как диск должен располагаться как можно ближе к подшипнику. В другом случае возможна децентрация вала, биения и виляние диска.

Второй вариант, простейший вал, также неизбежно «съедает» рабочую высоту диска, но намного меньше. Только на высоту каретки подшипника от центра вала. Поэтому при выборе готового вала высота каретки имеет значение. Для мощных валов это 80-120 мм (40-60 мм от центра вала). Для тонких валов с небольшими подшипниками 60-80 мм (30-40 мм).

Вариант с валом и ремнем позволяет подбирать число оборотов пильного диска за счет размеров шкивов на двигателе и валу. Также ремень может работать как механическая защита двигателя. Если он не перетянут, при застревании диска в заготовке ремень буксует по шкивам, двигатель при этом не клинит.

Возможен и простейший вариант, без регулировочной платформы. В этом случае глубину строгания выставляют положением ножей в самом вале. Вариант подходит для грубой обработки. Например, на фуговальных ножах с глубиной строгания 3-5 мм можно отстрогать одну поверхность слеги. Затем, имея одну ровную плоскость для движения по столу, обрезать заготовку с остальных сторон пильным диском.

Пошаговая сборка

Изготовить своими руками стационарную циркулярную пилу можно из болгарки и ручного резака без внесения каких-либо изменений в конструкцию рабочего инструмента. Основание выполняется из пиломатериалов, что позволяет существенно упростить изготовление, избавляя от необходимости применять сложное сварочное оборудование. Пошаговая инструкция:

1. Основание выполняется из бруса с размерами 40 на 40 миллиметров и листов фанеры.
2. Столешница изготавливается из лакированной или ламинированной фанеры. В центре столешницы выполняется пропил, в который будет входить режущий диск.
3. Снизу при помощи болтов или другого крепления фиксируют дисковую пилу.
4. Устанавливается выключатель, который позволяет включать пилу без поднятия столешницы. Также можно выполнить циркулярку без включателя, для чего рабочую пилу переводят в режим «Включено», и в последующем останется только подать напряжение на инструмент.
5. Из мебельных направляющих можно сделать передвижной упор, который крепится уголками к противоположной от выключателя стенке циркулярки. Наличие такого упора позволяет существенно упростить распил древесины.
6. Продольный упор выполняется из металлического уголка, а его перемещение осуществляется за счет ослабления болтов. Фиксирующие болты находятся в небольших, расположенных параллельно друг другу, пропилах столешницы.
7. Останется провести пробный запуск инструмента и при необходимости выполнить его регулировку.

Такой вариант изготовления циркулярной пилы станет отличным выбором в случае необходимости инструмента для распила досок толщиной до 3 сантиметров. Если же требуется изготовить мощный и многофункциональный аппарат для дома, то используют электродвигатели с мощностью в 5 кВт и более, которые позволяют обрабатывать и распиливать доски толщиной в 5−8 сантиметров.

Некоторые мастера изготавливают более сложный инструмент, подразумевающий использование мощных электромоторов, клиноременной передачи и пильных дисков большего диаметра. При наличии каких-либо сложностей в сети можно найти тематические видео, рассказывающие о том, как сделать циркулярку своими руками.

Originally posted 2018-04-18 12:27:28.

Установка и крепление пилы

Далее установил пилу на лист с окном, точно отцентровал ее и разместил отверстия для крепления шпилек пилы. Шпильки использовал м6. Просверлил отверстия 5 мм для шпилек крепления пилы и нарезал резьбу м6. Шпильки были закручены в лист так, чтобы оставался 1 мм до края листа с лицевой стороны, затем они были приварены с лицевой стороны, как раз 1 мм был заполнен жидким металлом. Такой способ крепления оказался достаточно прочным.

Далее я разметил по 4 отверстия в каждом листе для расположения стоек М10, для них я не нарезал резьбу, т.к. шаг резьбы большой для М10 и в толщине металла всего 3 мм они будут держаться плохо, но зато к этим шпилькам не нужно ничего крепить вплотную, поэтому они были просто приварены с нижней стороны и верхней, верх сварка была сточена вровень с поверхностью металла. Приварены шпильки были только к верхнему листу металла.

К нижнему листу металла шпильки крепятся гайками с двух сторон. Это сделано для того, чтобы можно было легко разбирать конструкцию и быстро снимать пилу.

Далее я изготовил из профильной трубы 15х15 мм держатели барашков, к которым крепится линейка.

Линейку изготовил из уголка 32 мм и двух кусков стальной полосы шириной 40 мм.

В полосе пришлось прорезать пазы под барашки М8. Пазы я сделал так — просверлил отверстия по краям паза и вырезал паз болгаркой, а далее — любимым напильником

Полоски были приварены к уголку сваркой.

Затем я все проверил, что все хорошо подогнано, разобрал конструкцию на детали и покрасил ее.

В итоге я получил отличный стол для циркулярной пилы.

Стол для циркулярки своими руками (с чертежами)

В данном разделе предлагается модель универсального стола, на котором можно расположить циркулярку, имеющую любые технические показатели и размеры. Для изготовления конструкции понадобятся следующие материалы:

• лист фанеры, желательно с ламинированным верхним покрытием, толщиной не менее 10 мм и размером 800х800 мм;
• 4 полотна ЛДСП толщиной 16 мм (400х784 мм);
• бруски 50х50 мм;
• болты и саморезы.

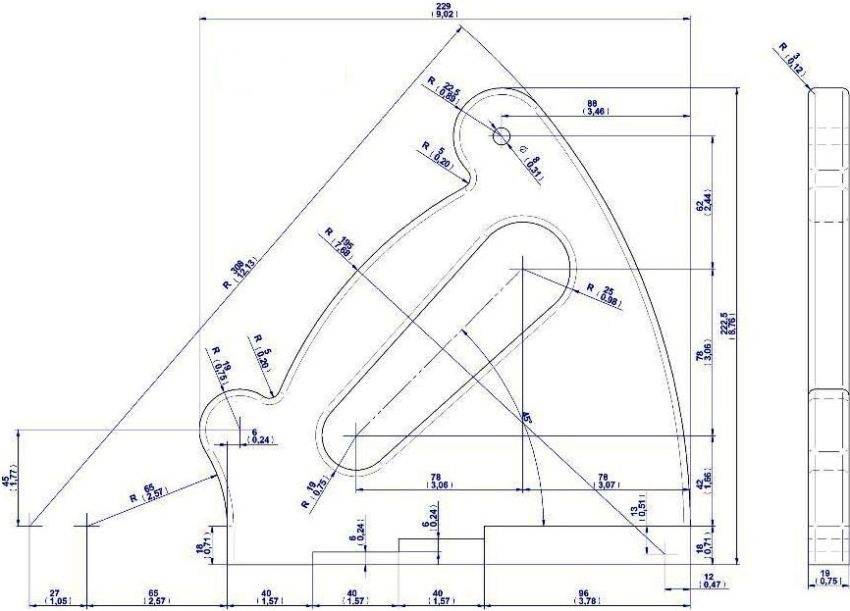

Для изготовления самодельной циркулярной пилы и стола потребуются чертежи

Изготовление стола для циркулярки может выполняться в такой последовательности:

1. Из листов ЛДСП собирается верхняя часть будущего стола, представляющая собой ящик без дна. Стороны крепятся между собой при помощи брусков, длина которых значительно больше, чем высота листов.
2. Изготовленная конструкция переворачивается, бруски-ножки будущего стола в нижней части скрепляются дополнительными перемычками.
3. Из фанеры вырезается столешница, в которой при помощи лобзика выполняется продольное отверстие – в него будет вставляться пильный диск.

В интернете несложно найти чертеж подобной конструкции, что значительно упростит изготовление. Можно модернизировать предложенный выше вариант стола для циркулярки своими руками, заменив бруски на металлический уголок или же выполнив так называемый ящик из досок. В нижней части конструкции неплохо сделать полку.

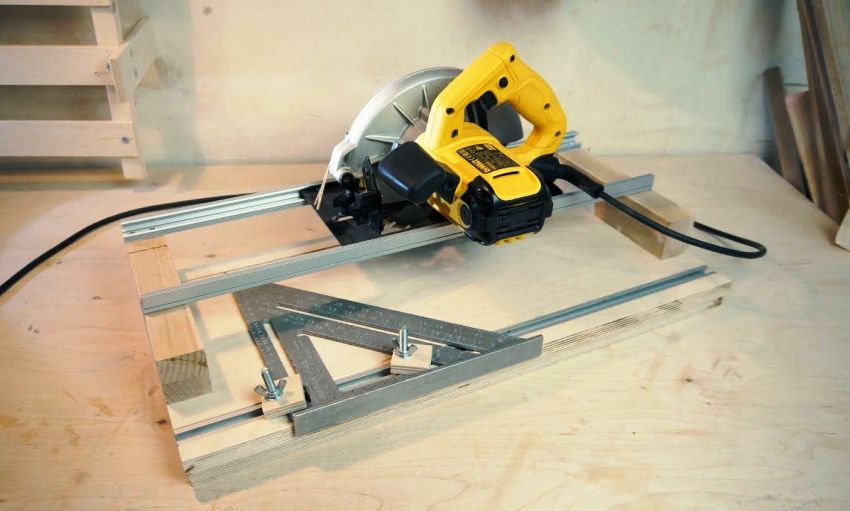

Изготовление торцовки из циркулярки своими руками

Укладка деревянного пола, замена наличников, обшивка фасада планкеном, вагонкой, создание элементов ландшафтного дизайна требуют наличия размерной доски. Процесс подготовки такой доски называется торцеванием. То есть отрезаются концы материала с целью получения нужного размера заготовки и придания спилам эстетичности.

Торцовка, изготовленная своими руками, делает работу более быстрой и экономичной

Чтобы изготовить торцовку из ручной циркулярки своими руками, понадобится подручный материал и инструмент б/у. Стандартные характеристики, которыми должна обладать будущая торцовка, такие:

• максимальная длина пропила – 350 мм;
• оптимальная оборотная мощность двигателя – 4500 об/мин;
• незначительный вес.

Верхняя часть электроинструмента крепится на шкворень с использованием большого подшипника – 150 мм (его не составит труда приобрести на рынке.) С внешней стороны к подшипнику приделываются ушки. Они служат для крепления инструмента к поверхности станины при помощи винтов М6.

Основными приспособами для циркулярки своими руками являются автомобильные амортизаторы (их удобно применять в качестве протяжки), кнопка плавного пуска и дополнительная защита, которая крепится к электроинструменту и станине.

Верхняя часть торцовки крепится на шкворень с использованием подшипника

К преимуществам самодельной торцовочной пилы можно отнести следующие:

1. Конструкция легко разбирается, а электроинструмент может использоваться по прямому назначению.
2. Небольшая стоимость. Без учета цены инструмента (б/у) затраты составят не более 500 рублей.

Среди существенных недостатков стоит выделить высокую шумность. Устранить этот недостаток практически невозможно. Кроме того, необходимо проделывать пробный запил (выбор и фиксирование тяги), чтобы обеспечить хорошее качество выполнения последующей работы.

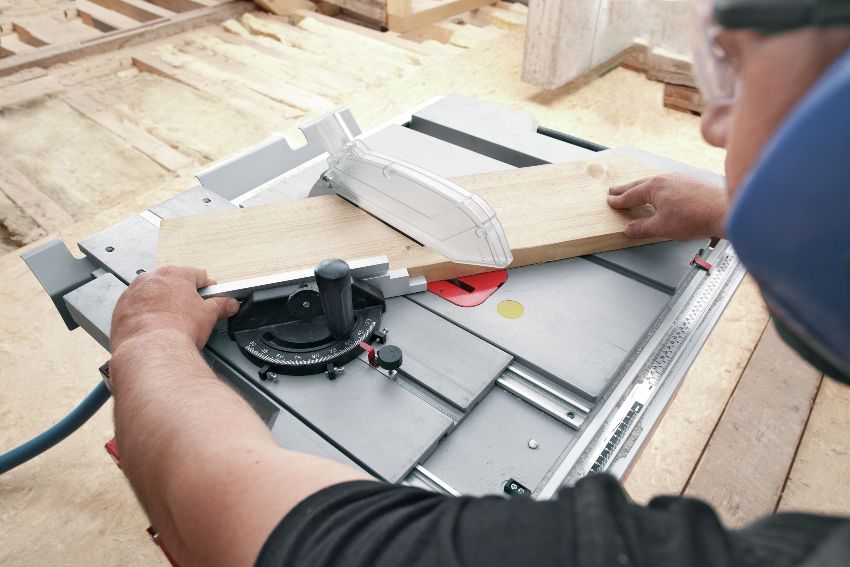

Стационарная установка

Станок, похожий на заводские модели, нуждается в грамотном отношении в процессе сборки, поэтому нужно заблаговременно позаботиться обо всех мелочах. Настольный вариант «циркулярки» отличается от стационарного лишь высотой станины, что определяется особенностями работы и размерами будущих заготовок. Разовую обработку можно произвести и с помощью обыкновенной настольной пилы, которую после работы можно с легкостью убрать в кладовую или сарай. А вот мастеру, который постоянно имеет дело с древесиной, потребуется стационарная установка. Следовательно, ему нужно сделать стол для циркулярной пилы своими руками.

Циркулярный станок имеет следующие преимущества:

• Такое оборудование позволяет делать более качественные и глубокие распилы.
• Станок гораздо удобнее ручного оборудования.

Из вышесказанного можно сделать вывод, что циркулярные пилы, изготовленные самостоятельно, обладают вполне понятной и простой конструкцией, а чертежи, которые можно отыскать на просторах Всемирной паутины, значительно упростят процесс сборки оборудования. Перед самостоятельным изготовлением «циркулярки» следует по отдельности рассмотреть все необходимые элементы, чтобы понимать нюансы функционирования и установки самодельного оборудования.

https://youtube.com/watch?v=w6RRIT-3jIQ

Плюсы и минусы самодельного распиловочного станка

Преимущества

Возможность сделать уникальный станок нужной мощности и размеров, под свои задачи.

Стоимость сборки может быть минимальной, если есть все исходные комплектующие или их часть.

Мощная самодельная циркулярка способна выполнять грубые и тяжелые работы, которые по силам только промышленному оборудованию, и которые не выдержат бытовые станки. Промышленные циркулярки стоят десятки и даже сотни тысяч рублей. Самодельный вариант обходится во много раз дешевле.

Недостатки

Современные заводские стационарные циркулярки для дома, несмотря на их хлипкость и сравнительно высокую цену, имеют ряд преимуществ. Как правило, все они оборудованы всевозможными степенями регулировки или некоторыми из них.

• глубина строгания;
• наклон диска под углом;
• регулировка оборотов;
• редукторная передача со значительным увеличением оборотов пильного диска;
• продуманные системы защиты.

Выполнить все эти опции полностью на самодельных станках сложно, трудно и дорого. Поэтому для мелких точных столярных работ, для производства мебели лучше подходят заводские станки с полным набором функций. Самодельный вариант хорошо подходит для грубых работ с крупногабаритной древесиной, первичной обработки.
