Как сделать циркулярку из дрели своими руками — пошаговая инструкция

Самостоятельное изготовление

Сделать своими руками цанговый патрон непросто. Для этого вытачиваем три основные части – корпус, цангу и контргайку. Лучше всего для этого подойдет сталь 50ХФГА. Для изготовления нужно владеть набором инструментов и фрезерным станком. Самодельный патрон не уступает по качеству заводским аналогам.

Для корпуса подбирается цилиндрическая болванка подходящего размера. В ней сверлится по оси сквозное отверстие, внутри нарезается резьба для закрепления на месте шпинделя станков. После этого самодельный корпус устанавливается непосредственно на вал станка. Внутри обтачивается коническая форма под цингу. Затем снаружи нарезается резьба под закрепляющую гайку.

Следующей делается контргайка. Подходящую болванку закрепляют в патроне станков. Делаем сквозное отверстие, растачиваем внутреннюю полость и нарезаем внутри ответную резьбу того же диаметра, что и на корпусе.

Сложнее всего сделать цангу. Заготовку нужно обточить, сделать отверстие с помощью сверла. После этого вытачивается конусообразная часть, на ней делаются прорези диском с алмазным напылением.

Самодельный патрон должен иметь детали максимально точных размеров. Все внутренние поверхности должны быть отшлифованы. На контргайку снаружи можно сделать рифление, тогда вы сможете устанавливать заготовку своими руками.

Если есть возможность, нужно закалить все части патрона. Иначе самодельный патрон прослужит недолго. Если закалка невозможна, цангу можно сделать из латуни или бронзы

Пользоваться такими цангами нужно с осторожностью

Если при работе на станке вам важна точность и размер заготовок меняется редко, то вам идеально подойдет цанговый патрон.

Проблема расхода или отсутствия цанговых патронов особенно знакома ювелирам. Специалисты, занимающиеся изготовлением печатных плат, так же сталкиваются с означенной проблемой.

Цанговые патроны могут быть созданы самостоятельно из подручных средств. Однако существуют некоторые нюансы, которые и будут подробно освещены в нижеприведённой статье.

Сразу следует отметить, что изготовленная на скорую руку цанга будет неразборной. То есть вынуть из неё одно сверло и вставить другое, строго говоря, не получится. По этой причине методика изготовления больше подойдёт для тех, кто нуждается в создании большого количества одинаковых отверстий.

Итак, для создания самодельного цангового патрона нам понадобятся:

• сверло;
• болванка;
• стальная проволока;
• флюс для пайки;
• пяльник.

Изначально, следует намотать стальную проволоку на болванку в виде жёсткой пружины (полукольца подходят друг к другу максимально близко). Далее полученная конструкция должна быть хорошенько пропаяна.

Сегодня любой может без труда приобрести специальный кулачок для любого типа дрели. Сделать это можно, как в строительных бутиках, предоставляющих оборудование к продаже, так и в Интернете (на таких аукционах, как Ebay или Amazon).

Цена подобного приспособления не превышает шестидесяти рублей. Приобретение кулачка навсегда избавит Вас от поиска подходящих цанг для использования различных свёрел.

Конечно, лучше приобретать кулачок из высокоуглеродистой прочной стали. Для его затяжки рекомендуется использовать специальный ключик, который обязательно идёт в комплекте.

Основное преимущество, которым от стандартной продукции отличается собранная самостоятельно мини-дрель, заключается в компактных размерах и возможности получить электрооборудование без значительных затрат средств, сил и времени. Сделать такой самодельный инструмент легко у себя дома, поскольку для этого не нужны специальные навыки или сверхсложные приспособления. Чтобы получить высокооборотистую бормашину или другие устройства для изготовления поделок, домашний мастер должен только «дружить» с и пассатижами, уметь выполнять простые техоперации.

Советы

Поговорим немного о советах, которые следует принимать в расчёт при создании самодельных моделей фрез.

Чтобы придать режущей области правильную конфигурацию, потребуется применить надфили с напылением алмазного типа либо углошлифовальные машины с дисками, которые используются именно для проведения работ с металлом. Кромку для резки следует затачивать под 7-10-градусным углом

Если делать её острее, то удерживать заточку она будет плохо, из-за чего её режущие свойства существенно снизятся. Если фреза по дереву, сделанная собственноручно, должна иметь какое-то сложное устройство, можно её расплющивать либо загибать

При применении фрезера кромочного типа следует принять во внимание, что направляющее кольцо или подшипник уже установлены. Фреза обязательно должна быть закреплена в цанге перед началом проведения работ. Наличие дополнительных приспособлений будет способствовать увеличению мощности электрического инструмента

Деталь, которая будет обрабатываться, обязательно должна иметь некую опору. При проведении работ следует выставить правильный уровень врезки по глубине. Чтобы при работе пыли выделялось не очень много, можно применить пылесос

Наличие дополнительных приспособлений будет способствовать увеличению мощности электрического инструмента. Деталь, которая будет обрабатываться, обязательно должна иметь некую опору. При проведении работ следует выставить правильный уровень врезки по глубине. Чтобы при работе пыли выделялось не очень много, можно применить пылесос.

В целом же следует сказать, что самостоятельно создать фрезу по дереву несложно. Правда, следует понимать, что подобным способом можно быстро решить какую-то простую задачу, ведь для метизов типа болтов применяется обычная сталь, а не инструментальная. А значит, такая самодельная фреза быстро износится. Но её жизнь можно существенно продлить целым рядом способов. Поэтому такое решение имеет место быть и должно использоваться в случаях, когда действительно требуется быстро обзавестись довольно неплохой фрезой по дереву, чтобы получить желаемый результат.

Подробнее о том, как сделать фрезу по дереву своими руками, смотрите в следующем видео.

Выбор инструмента

Использование дрели в качестве силовой установки станка является очень выгодным и удобным решением. Инструмент можно демонтировать в любой момент и использовать по прямому назначению, кроме того, он пригодится при сооружении станка.

Бытовые дрели укомплектованы электродвигателем небольшой мощности. Поэтому станок с силовой установкой из такого инструмента подходит для обрезания брусков небольшого сечения, распила листов фанеры и OSB.

В качестве привода можно использовать шуруповерт. Однако мощности его мотора будет достаточно только для распила листов фанеры или тонких досок. Поэтому его применение целесообразно только в исключительных случаях.

Советы по изготовлению и эксплуатации инструмента

Чтобы циркулярка работала исправно, следуйте рекомендациям:

Варианты электроинструментов на базе электродрели.

1. На основе дрели можно соорудить многофункциональный домашний станок-циркулярку, который сможет выполнять функции токарного, отрезного, шлифовального станков, точила и циркулярки.
2. На станке можно выбирать пазы в заготовках, если пильный диск заменить плоской фрезой.
3. Мини – циркулярка может использоваться как отрезной станок при изготовлении рам.
4. Рабочий стол желательно сделать металлическим. Если он деревянный, нужно покрыть его листом металла.
5. Пильный диск должен возвышаться над столом максимум на треть своего диаметра.
6. Для изготовления бокового упора лучше использовать куски стального уголка 60х80 мм.
7. Рекомендуется применять шариковые самоустанавливающиеся подшипники.

Он способен обрабатывать деревянные, пластмассовые, оргалитовые заготовки, разрезая их на тонкие пластинки и полоски. На нем можно полировать небольшие изделия, затачивать сверла и режущие инструменты, фрезеровать пазы. Он с большим успехом может использоваться в мастерских школ и домов творчества. Для изготовления нужны несколько кусков ДСП, кусок листового металла, болты и гайки.

Основные узлы, материалы, инструменты

Алгоритм работы по созданию циркулярной пилы своими руками довольно прост. Сначала необходимо определить для каких целей будет использоваться циркулярка. Если это небольшой переносной станок для работы с ламинатом и фанерой, то здесь стоит задуматься над устройством из ручной циркулярной пилы, а если стоят более грандиозные задачи, то лучше подумать о более надежном двигателе и внушительных размерах станка.

В любом случае придется сделать чертежи устройства, чтобы рассчитать, как и где будет устанавливаться оборудование, как будут крепиться основные части, и заодно продумать, какой инструмент понадобится для работы.

Для небольшой переносной циркулярки из ручной пилы можно использовать популярную схему сборки корпуса из многослойной фанеры или кусков древесно-стружечной плиты. Ну а если планируется использовать ременную передачу и мотор от стиральной машины, то понадобится инструмент для работы с металлом. Здесь без сварочных работ не обойтись.

Другие самодельные станки

Многих пользователей интересует, что еще можно сделать с помощью подручных средств из дрели своими руками? Ответов множество — домашние умельцы уже делают в гаражных мастерских различные самоделки из дрели. Дрель — универсальный инструмент, поэтому при определенном умении и фантазии можно изготовить все, что душе угодно.

1. Точило, надо только приобрести наждак в виде круга и сделать специальный держатель, в котором крепится дрель.
2. Сверлильный станок — есть специальные держатели для вертикального сверления или стойки.
3. Токарный станок небольшого размера для обработки древесины.
4. Мини-бормашину для различных нужд домашнего мастера.
5. Чтобы без проблем косить траву вокруг приусадебного участка, можно сделать собственноручно триммер из дрели.
6. Болгарка из дрели делается быстро, достаточно купить специфические насадки.
7. Гаражные мастера по ремонту автомобилей устанавливают оригинальные лебедки для замены двигателей на основе старых весьма мощных инструментов.
8. Огородники делают ямки для посадки молодых деревьев с помощью самодельного бура из дрели.
9. При заливке фундамента для подсобного помещения в частном секторе некоторые пользователи применяют самодельный вибратор, сделанный из дрели, чтобы быстро уплотнить бетонную конструкцию.

Пошаговая инструкция по сборке стола для циркулярной пилы

1. Изготовление корпуса. Листовой материал для корпуса раскраивается по размерам: 400 мм на 800 мм. Крепятся детали с помощью саморезов и брусков. Лучше вести сборку, предварительно рассверливая внешние детали короба. В итоге получается прямоугольный ящик без дна и крышки. Верхнюю часть брусков впоследствии используют для закрепления листа фанеры.

2. Подготовка и закрепление верхней части из фанеры. Прорезь отверстия. Сначала из листа фанеры вырезают деталь 800 мм на 80 мм. Далее проводят замеры опорного башмака той пилы, которая будет крепиться на столешнице. На обратной стороне фанеры выполняют разметку. Потребуются 2 центральные оси. Без них не выполнить точную разметку. Затем на фанеру наносят метки, соответствующие размерам опорного башмака. Потом делают такие замеры, которые имеет циркулярка: диаметр нижнего защитного кожуха, его толщина, максимальное расстояние от краев опорного башмака. В соответствии с полученными размерами ставят метки и вырезают с помощью лобзика прямоугольное отверстие.

3. Крепление пилы к фанерной столешнице. Сначала 4 отверстия делают в башмаке. Диаметр — 10 мм. Далее устанавливают инструмент так, чтобы рабочая часть заходила в выпиленное отверстие. Когда пила будет выровнена, надо отметить место отверстий. Метки делают в центральной части. Чтобы инструмент стоял надежно, для крепления понадобятся лемешные болты, имеющие потайную конусную головку (М8). Чтобы их установить, придется позаботиться о качественном углублении шляпки, она может выступать максимум на 1 мм в незатянутом виде.

Фанера просверливается с внешней стороны, диаметр полученных отверстий должен быть 8 мм, а потом следует сделать зенковку под шляпку. Когда отверстия будут готовы, на распиловочный стол для циркулярной пилы устанавливают саму пилу, болты затягивают изнутри с помощью гаек с пластиковыми гроверами или пружинными шайбами.

4. Крепление столешницы к корпусу. Пусковая кнопка. Сначала на расстоянии 30 мм делают отверстия в углах фанерной столешницы. Потом просверливают отверстие в центральной части брусков. Детали соединяют с помощью стальной футорки М8 на18 мм. На боковой части устанавливают обычную кнопку «Старт — пуск». Внутри корпуса прокладывают электросеть, а кнопку на самом инструменте зажимают.

5. Изготовление упорной балки. Простой стол для циркулярной пилы станет намного удобнее, если оснастить его упорной балкой. Чертежи содержат все нужные размеры. Балку можно сделать из фанеры, а закрепить с помощью мебельных направляющих полного выдвижения. Получившаяся балка должна скользить над поверхностью под углом 90° к плоскости реза с незначительным зазором.

6. Упор для продольных распилов. Его делают из алюминиевого карниза. В 150 мм от краев сначала просверливают отверстия для болтов, а потом проводят 2 черты от места крепления болтов до осевой линии. На месте пересечения и далее по направлению к болтам на расстоянии 30 мм делают отверстия в 12 мм. Болты снизу затягивают гайками. А по прорисованным линиям делают тонике прорези, их ширину можно увидеть на фото.

• Серьезный инструмент
• Сборка стационарной конструкции
• Изготовьте другие варианты
• Настольный инструмент

— нужный и полезный инструмент в арсенале домашнего мастера. Особенно она необходима тем, кто много работает с древесиной. Чтобы сделать циркулярную пилу своими силами, достаточно иметь большое желание, необходимые инструменты и уметь работать с металлом.

Из чего изготовить

В сети интернет можно найти массу видео материалов по изготовлению самодельных моделей мини устройств. Наиболее популярные конструкции мини дрелей представляют следующий список:

1. МД из электрического патрона.
2. Полный аналог фабричного «дремеля».
3. Дрель из зубной щётки.
4. МД из привода принтера.
5. Экономный вариант без корпуса.
6. Вторая жизнь старому магнитофону.
7. Идея с антиперспирантом.

МД из электрического патрона

В каждом доме найдётся электрический патрон для лампочки. Из него можно изготовить корпус. Встречаются стандартные патроны и корпуса для лампочек-миньонов. И те, и другие пригодны для самоделок. Всё зависит от внешнего диаметра электродвигателя.

Изготовление происходит следующим образом:

1. Сердцевину фурнитуры удаляют.
2. Отвинчивают заднюю крышку.
3. Внутрь корпуса вставляют моторчик, боковую поверхность которого покрывают термоклеем или холодной сваркой.
4. Подгоняют толщину вала под размер отверстия цангового зажима.
5. На переднюю часть корпуса клеят полимерную крышку от пластиковой ёмкости. Предварительно в крышке вырезают отверстие для прохода штока мотора.
6. Патрон крепят к валу фиксаторным поперечным винтом.
7. Провода двигателя продевают через отверстие в привинченной крышке, которые затем соединяют с выходными клеммами выпрямителя.
8. Если удастся поместить в задней крышке электропатрона микровыключатель, то пользоваться дрелью будет удобно.

Обратите внимание! Регулятором выпрямителя меняют силу тока и величину напряжения, тем самым увеличивают или снижают скорость вращения функциональной насадки. При этом не нужно забывать, что при превышении допустимых показателей тока возникает риск «спалить» двигатель

Полный аналог фабричного «дремеля»

Мини дрель часто называют дремелем по названию фирмы «Dremel» – ведущего производителя данного вида электроинструмента. Сделать самоделку, полностью аналогичную модели «Dremel», практически невозможно.

Всё зависит от мастера в плане подбора запчастей. Изготовление самоделки в условиях домашней мастерской никогда не сравнится с профессиональным производством МД. Хотя при определённом старании можно достичь некоторых успехов в этом направлении.

Совет. Не надо вслепую копировать модель промышленного изготовления. Лучше приобрести готовый инструмент.

Дрель из зубной щётки

Те, кто пользовался электрическими зубными щётками, знают, как быстро чистящие насадки приходят в негодность, а новые щётки невозможно найти в продаже. Если таковая завалялась в домашнем хозяйстве, то это подходящий вариант сделать мини дрель.

Сложность изготовления состоит в удалении вибратора и установке патрончика на вал движка. Устройство питается от батарейки или от аккумулятора 18650. Такое устройство не будет обладать большим количеством оборотов вала моторчика. Зато МД будет хорошо служить в качестве гравёрного инструмента.

Динамо-машина из привода принтера

Старый принтер – прекрасный «поставщик» деталей для изготовления мини дрели. Из устройства извлекают электродвигатель и блок питания. Если вал электромотора слишком толстый, его обтачивают на точиле. Двигатель включают и подносят к абразиву. Регулярно меряя диаметр, обточенный шток подгоняют под проём цангового патрона. Выполнив все работы по установке корпуса, креплению патрона, монтажу концевого выключателя, прибор подключают к блоку питания. После этого остаётся установить нужную функциональную насадку и приступить к работе.

Экономный вариант без корпуса

Чтобы не заниматься поиском подходящего изделия для корпуса дрели, двигатель оборачивают термоусадочной плёнкой в 2 слоя. Прогретое покрытие плотно охватывает боковую поверхность моторчика, создавая тем самым надёжную изоляцию электроинструмента.

Мини дрель без корпуса

Вторая жизнь старому магнитофону

У бережливого хозяина можно найти старый магнитофон или плеер. Если звуковоспроизводящее устройство выполнено в стационарном виде, то используют блок питания, как и в предыдущем случае.

Движок от плеера тоже приспосабливают для вращения патрона с насадкой. Прибор будет мобилен, так как в блок питания вместо батареек помещают мощные пальчиковые аккумуляторы.

Идея с антиперспирантом

Корпус от использованного шарикового дезодоранта вполне пригоден для изготовления мини дрели. Преимуществом данного варианта является форма пластикового флакона. Он сделан так, чтобы было удобно и крепко держать в руке.

Корпус шарикового дезодоранта

Дополнительная информация. При изготовлении корпуса МД нужно стараться кнопку включения установить в зоне доступности большого пальца руки работника. Это создаст дополнительную комфортную опцию управления прибором.

Характеристики и мощность

Именно от правильности выбора параметров, в том числе показателей оборотов и мощности привода, будет зависеть функциональность использования техники. На показатель мощности влияет максимально допустимый диаметр зубчатой пилы. Считается, что для обработки пиломатериалов с толщиной около 10 миллиметров потребуется электромотор мощностью в 1 кВт. Исходя из толщины обрабатываемых и распиливаемых пиломатериалов и следует выбирать мощность электромотора.

Передачу от привода в самостоятельно изготовленной циркулярке лучше всего выполнять клиноременной. Это позволяет обеспечить необходимую безопасность использования техники. Клиноременная передача при попадании под пилу посторонних предметов будет проскальзывать на шкивах, что исключает травматизм и заклинивание рабочего диска.

Оригинальные устройства

Продолжать список самоделок можно до бесконечности, но мы лучше более подробно расскажем о некоторых самодельных станках, которые можно сделать из любой модели дрели.

Бормашина

Бормашина из дрели — это не фантастика, а реальный и довольно универсальный станок, собранный самостоятельно. Главное, надо заказать у китайских инженеров (если вы не смогли найти его в своем городе) гибкий вал от стандартного медицинского агрегата. В результате в вашем арсенале появляется бормашина, которую можно использовать для граверных работ или сверлить при помощи специальных боров отверстия в маленьких деталях или конструкциях, куда со стандартной дрелью не подойти.

Токарный станок

Деревообрабатывающий или токарный станок для дома легко можно сделать на основе дрели. Инструмент необходимо закрепить специальными хомутами достаточно жестко, в патрон вставить специальной конструкции держак с несколькими острыми штырями, удерживающими заготовку от проворачивания. Центр заднего держателя (бабки) и фиксатора спереди самодельного токарного станка должны быть расположены на одной оси. Точность необходима для предотвращения биения во время вращения заготовки. После установки детали, задняя бабка прочно фиксируется специальным зажимом.

Третий элемент станка — это подручник в виде деревянного бруска, на который будет опираться стамеска или другой инструмент для обработки заготовки.

Токарный станок для обработки деревянных заготовок будет работать исправно, если у дрели есть встроенный электронный регулятор оборотов. Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины. На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр.

Лебедка

Оригинальная лебедка на основе старой, но мощной дрели станет незаменимым помощником в хозяйстве, особенно для тех пользователей, кто проживает в собственном доме и есть приусадебный участок. Простая ситуация: в летнем душе вы решили установить более объемную емкость, но поднять ее на такую высоту одному проблематично. Используя лебедку, это можно сделать в течение нескольких минут. Только надо предварительно рассчитать вес емкости и скорость вращения шпинделя.

По заверению гаражных умельцев, самодельная лебедка легко поднимает двигатель от легкового автомобиля. Посмотрите видео, если не верите на слово:

Специалисты советуют использовать самодельное устройство, устанавливая дрель на самые минимальные обороты. Такая конструкция может перемещать объекты с различной массой, ведь народные умельцы делают лебедки даже на основе обыкновенного стартера от авто.

Необходимые материалы

Чтобы сделать дисковую пилу для дома из дрели не требуется применение специального инструмента или привлечение эксперта. При наличии желания и достаточного количества свободного времени все работы можно произвести самостоятельно. Для этого потребуется заранее подготовить следующие материалы:

• Деревянные бруски с сечением 30х30 мм;
• шариковые подшипники;
• фанера или лист OSB;
• крепежные метизы;
• дверные петли.

Кроме того, необходимо приготовить пильный диск, комплект режущих коронок по дереву и дрель, которая впоследствии будет использоваться в качестве двигателя циркулярки.

Для большей надежности, вместо деревянных брусков и листа OSB, лучше использовать металлические листы и профиль. Из-за стоимости металлопроката, цена такого стенда будет выше примерно на 2000 рублей.

Примеры для вдохновения

Выше мы предоставили 3 наиболее популярных варианта самодельной микродрели для сверления печатных плат. На форумах мы нашли еще несколько оригинальных идей, которые, возможно, вдохновят Вас на то, чтобы сделать свою, уникальную самоделку.

Итак, к Вашему вниманию фото идеи запчастей для создания мини дрели своими руками в домашних условиях:

1. Рукоятка клеящего пистолета для удобной эксплуатации. Моторчик взят со старого принтера Canon. Питание осуществляется от обычного зарядного устройства.
2. Вторая жизнь фену. Как утверждает изобретатель, данная самоделка собрана на основе мотора от обычного бытового фена, а значит не требует особых блоков питания и имеет высокую мощность. Однако не стоит забывать об опасности сетевого напряжения, поэтому необходим надежный корпус и изоляция всех соединений. Аналогичным образом можно сделать устройство из старого блендера, причем оставив ручку не тронутой.
3. Зубная щетка для сверления плат. Следующей идеей будет использование зубной щетки в качестве мини дрели. Тут уже и батарейки, и моторчик есть, нужно только спилить верхнюю часть и установить цанговую насадку.
4. Пластиковая бутылка также может удачно использоваться в качестве корпуса для самодельной бормашины, а цанговый патрон отлично заменяет специальная втулка, аналог которой есть в клемниках для проводов.

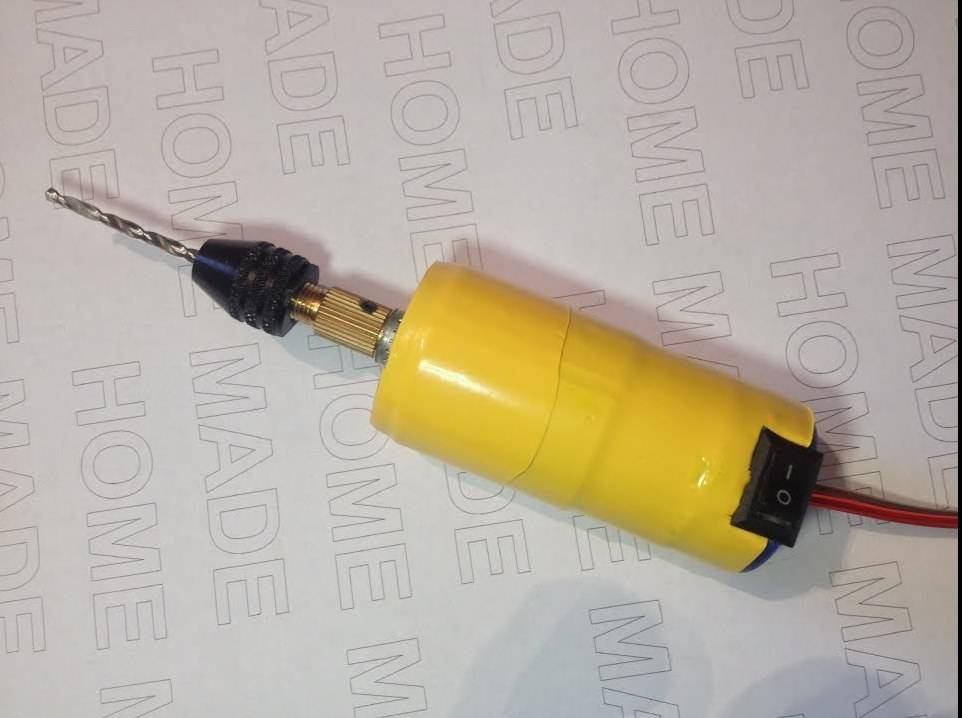

5. Еще один вариант с тумблером для удобного управления. В этом случае для сверления отверстий на печатках не нужно будет постоянно подключать вилку питания в розетку. К тому же удобная ручка сделает процесс сверления более комфортным.

Вот и все, что хотелось рассказать Вам о том, как сделать мини дрель из моторчика своими руками. Как Вы видите, ничего сложного нет, а идей для сборки существует безграничное количество. Надеемся, что наши фото примеры и видео инструкции были для Вас полезными и интересными. Помимо этого Вы можете собрать микродрель своими силами, используя старый дисковод от DVD, шуруповерт, электробритву и даже моторчик от стиральной машинки!
