Пильные цепи Husqvarna для бензопил — стоит ли переплачивать?

Какие параметры цепей влияют на работу бензопилы

Главная рабочая характеристика цепных бензопил — производительность, на которую в основном влияет мощность двигателя и качество пильной цепи

При подготовке пилы к работе также важно правильно заправить её. Для этого сначала заливают в бак любое масло с допуском ТС или JASO, а затем добавляют бензин

Получившуюся смесь тщательно перемешивают. На выбор цепки сильно влияют возможности инструмента

При её покупке нужно уделять внимание маркировке, правильная расшифровка которой поможет подобрать цепь. На ведущих звеньях и в техническом паспорте бензопилы отображены такие параметры:

1. Шаг и размер цепки.
2. Толщина ведущих (хвостовиков) и соединительных звеньев.
3. Глубина и длина реза.
4. Количество резцов.
5. Последовательность расположения звеньев. Чтобы установить нужную цепь на бензопилу, разберём подробнее эти параметры.

Расчёт шага и толщины хвостовиков

Шаг — это расстояние от одной вершины ведущего звена до другой. Чтобы определить этот параметр, надо измерять длину между осями двух близлежащих заклёпок, и полученную в сантиметрах цифру перевести в дюймы, поделив её на 2,54. Чем больше шаг, тем производительней пила. Однако чтобы протянуть цепки с малым шагом нужен более мощный двигатель для вращения ведущей звёздочки. Производители выпускают цепные изделия с наиболее распространёнными размерами шага 1/4; 0,325; 3/8 (0,375); 0,404; 3/4. При этом нужно чтобы этот параметр совпадал с шагом ведущей и ведомой звёздочки. Однако есть нестандартные пилы, например, Калибр БП 220-18У, шаг которой 0,366. При работе цепной пилы основную нагрузку несёт цепь, прочность которой зависит от толщины хвостовиков и соединяющих звеньев. Измерять её можно штангенциркулем. Например, у бензопилы Калибр БП-1800 толщина цепи составляет 1,3 мм. Чем больше толщина звеньев и шире направляющий паз шины, тем прочнее цепка. Для работы такой цепью требуется мощная бензопила. От глубины распила зависит отдача во время работы и скорость реза. Она прямо пропорциональна пропилу.

Как узнать размер и высоту профиля

На глубину реза влияет высота профиля и количество режущих элементов. Чем он выше, тем глубже зуб заходит в распиливаемую древесину, вызывая при этом вибрации, от которых быстрее изнашивается привод бензопилы. Сейчас можно купить низкопрофильные и высокопрофильные цепные изделия. Как правило, у цепок с низким профилем больше шаг и их чаще устанавливают на бытовой инструмент. Длина реза сопоставима расстоянию между упором и наконечником шины. Она указывает, какой толщины ствол или заготовку можно распилить цепной пилой.

От количества ведущих звеньев зависит размер цепки. Её размер зависит от рабочих характеристик пилы с двигателем внутреннего сгорания и соответствует длине шины. В техническом паспорте указана длина шин, подходящая для определённых моделей цепного инструмента. Во избежание его поломки желательно следовать этим рекомендациям. Иногда, чтобы более длинная цепь подошла к шине, её укорачивают, убрав несколько звеньев. Это запрещено делать, так как кустарным способом невозможно надёжно заклепать её, и она может порваться во время работы, поранив окружающих. Однако длина шины не определяет точный размер цепного изделия. Перед покупкой его общую длину можно посчитать, вынув из упаковки, по количеству хвостовиков или соединительных звеньев. Не критично, если в рулоне больше на пару звено. Цепь можно подтянуть натяжным механизмом.

Последовательность звеньев

Компании, выпускающие такое оборудование и запчасти к нему, производят цепи, в которых звенья расположены в разной последовательности, что определяет эффективность работы. В зависимости от расположения бывают такие виды цепей:

• стандартного расположения;
• с полупропуском;
• с пропуском.

В цепях первого типа на каждый режущий элемент приходится два хвостовика. В изделиях с полупропуском звенья через два заменены на соединяющие, а с пропуском — вместо каждого второго резца стоит соединительное звено. У цепок с пропуском меньше производительность и они быстрее изнашиваются.

Регулировка карбюратора бензопилы хускварна

Как и все остальные пилы, husqvarna имеет тот же алгоритм регулировки карбюратора. Поэтому, инструкция будет актуальна и для других инструментов и моделей бензопил таких как хускварна 142 , 236 . Перед началом работ убедитесь в чистоте воздушного фильтра и правильной работе всех остальных узлов. Подача топлива в поплавковую камеру должна работать без перебоев, а система зажигания настроена правильна и имеет свежую свечу.

• Установите заводские настройки карбюратора. Делать это нужно при остановленном двигателе.
• Теперь можно запускать двигатель и обязательно прогреть его на протяжении нескольких минут. Регулировка ХХ карбюратора хускварна 137 производится только на прогретом моторе.
• Вращая винт L по часовой стрелке, нужно выставить самые высокие обороты коленчатого вала, затем повернуть обратно на четверть оборота. Винтом Т корректируйте обороты коленчатого вала так, чтобы цепь не вращалась. Она не должна приводиться в движение без нажатия акселератора.
• Теперь нужно выставить максимальные обороты и их мощность. Достаточно подключить тахометр к системе зажигания и задать при помощи акселератора максимально возможные обороты. Сравните их с паспортными данными. Если они различаются, то откручиваем или закручиваем винт H. Меняя диапазон, можно создать ограничения, чтобы сделать работу пилы эффективной и сохранить ресурс мотора.

На что стоит обратить внимание?

Как только регулировка карбюратора хускварна будет завершена, нужно убедиться, что работа двигателя стабильна, а пила легко набирает и сбрасывает необходимые обороты. Вращение цепи на холостом ходу считают ненормальным явлением, поэтому нужно снова отрегулировать ее связь с муфтой при помощи винта H. Не забывайте, что узел настраивается не сразу: нужно выжидать некоторое время, так как бензопила хускварна не сразу реагирует на изменение положения винтов. Это время может колебаться от 5 до 15 секунд. Данное время не прописывает таблица, поэтому узнать можно только экспериментальным путем.

Если после регулировки появляется огромное количество дыма при работе, то нужно откорректировать подачу топливной и масляной смеси. Для этих целей вращают винт L.

Что такое заводская настройка карбюратора бензопилы хускварна?

Для того, чтобы бензопила все равно запустилась даже при неправильной настройке, применяются заводские положения винтов H и L. Большинство бензопил хускварна можно запустить, если открутить оба винта ровно на полтора оборота. Лишь после этого можно менять положения винтов, чтобы добиться нужного расхода топлива и максимальной эффективности работы. Регулируется ХХ также после этих манипуляций.

Если у вас остались вопросы по регулировке карбюратора на бензопиле хускварна 137 и других моделей этой линейки — рекомендую посмотреть это видео:

Зачем нужна инструкция по эксплуатации инструмента

Даже если вы работали на «Дружбе» или другой пиле, новый инструмент, упакованный в коробку, является загадкой. И только техническая документация позволит не наделать ошибок на стадии сборки и запуска. Прежде всего, следует изучить инструкцию по эксплуатации бензопилы Хускварна, разработанной для каждой модели.

Предписания безопасной работы, обеспечивающей подготовку инструмента, оператора и рабочего места. Немало места отведено безопасной работе с пильным узлом.
Подробно с демонстрационными изображениями описана сборка пильного устройства, его натяжение. Как правильно заправить систему топливоподачи. Последовательность запуска и глушение инструмента.
Подробно описаны правила безопасной работы и как настроить инструмент, чтобы работа была комфортной, отдача минимальной.
Техническое обслуживание и ремонт основных узлов разработан пошагово. Здесь же предлагается график ТО для пилы.
В технических характеристиках оборудования собраны параметры узлов, что потребуется при ремонте и замене

Особо нужно обратить внимание, цепь для бензопилы Husqvarna приобретать следует по характеристике, обозначенной в Инструкции. Для любительского использования годятся только низкопрофильные пильные полотна.

В ряду бензопил марки Хускварна рассмотрим наиболее востребованные в подсобном хозяйстве.

Гарнитура

Режущий узел входит в категорию сменного оборудования. Штатный комплект состоит из фирменной 18-дюймовой направляющей шины и износостойкой цепи модели H42, со стандартным шагом 3/8 дюйма.

Шина и цепь смазываются и охлаждаются за счет автоматической подачи масла в рабочую зону, жидкость, которая забирается из расположенного в корпусе маслобака, объемом 420 мл. Применение маслонасоса с регулируемой производительностью позволяет расходовать масло с 50%-й экономией.

Система смазки рассчитана на определенную плотность цепного масла. Применение заменителей может серьезно отразиться на производительности, и других рабочих параметрах маслонасоса, продолжительности срока службы гарнитуры.

Понятие шага

Шаг — половина расстояния между соседними хвостовиками или между тремя соседними заклепками.

Существует несколько размеров, 1/4 дюйма — самый маленький, 3/4 дюйма — самый большой и 3/8 и 0,325 — дюймовый, самые популярные.

Шаг — параметр, который имеется не только у гарнитуры, но и у звездочек шины и бензопилы.

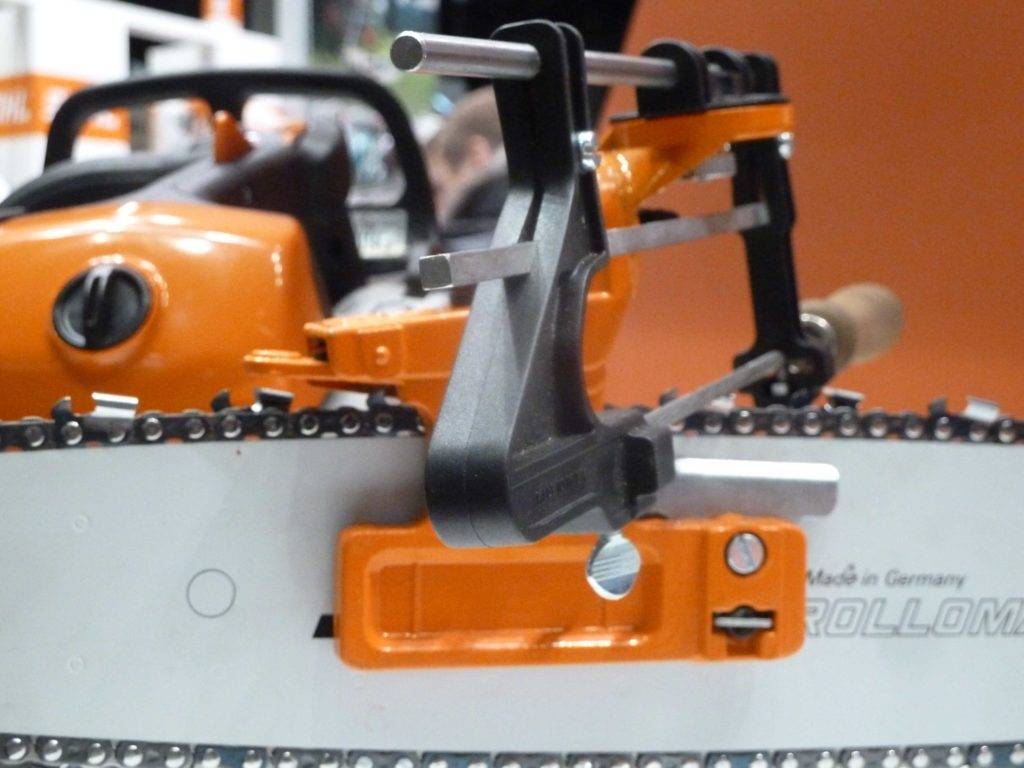

Использовать cтанки для заточки цепей Ресанта Т-100, PATRIOT SMG 230, RedVerg RD-CS100, WORTEX GC 1090, ВИХРЬ СЗЦ-200 для цепной пилы довольно просто. Дачник может выполнить заточку зубьев самостоятельно вместо того, чтобы разыскивать специалиста.

Шаг 1. Характеристики пильной цепи

Прежде чем браться за заточку цепи, вы должны знать точные спецификации пильного полотна. Как правило, характеристики приведены на коробке, в которой продается цепь, а также в любом руководстве пользователя, которое прилагается к цепи. Компания OREGON рекомендует для дачников купить цепь для бензопилы OREGON 91VXL с получизельными резцами, предназначается для лёгких пил (до 45 см3 рабочего объёма движка) с шинами от 12” до 16” (30–40 см).

Шаг 2. Место установки станка для заточки цепей

Точилка для бензопилы должна быть установлена на твердую, жесткую поверхность так, чтобы не допустить смещения во время эксплуатации. Выбирайте место, где вы легко сможете установить на цепь заточной диск.

Шаг 3. Установка заточного круга

Исходя из характеристики пильной цепи, полученной в первом шаге, выбирайте заточный круг для заточки цепи бензопилы правильного размера, который поместится в зазоре между зубцами цепи бензопилы. Общая толщина точильного круга составляет 3/16” (4,75 мм). На рынке можно купить заточной диск PATRIOT PGD 348, DDE 648-106, Sturm! BG6007S-999, Metabo 629096000 разной толщины, поэтому выбирайте в соответствии с вашими габаритами.

Шаг 4. Угол поворота

Следующий важный момент – угол поворота. Поместите пильную цепь в держатель станка для заточки, а затем отрегулируйте угол поворота. Наиболее распространённый угол поворота составляет от 0 до 60 градусов. Но он может быть увеличен до 80 градусов.

Шаг 5. Угол лезвия зубца

Снова вернемся к характеристикам из руководства, полученным в первом шаге статьи. Посмотрите, каков заданный угол зубца лезвия. Станок для заточки пильных цепей CHAMPION, OREGON, PATRIOT, Sturm, REZER позволяет отрегулировать этот угол, ослабив ручку держателя цепи. Эта ручка может перемещаться в отрицательном и положительном направлении, выставляя нужный угол.

Шаг 6. Регулировка глубины

Следует также отрегулировать ограничитель глубины, чтобы заточный круг точилки цепной пилы не зарезался слишком глубоко между зубьями. Если эта глубина не отрегулирована должным образом, станок для заточки пильных цепей будет стремиться разрезать металл между зубцами, в результате чего можно повредить пильную цепь.

Не правильная глубина также может приводить к перегреву лезвия, что негативно скажется на заточке зубьев.

Шаг 7. Начало процесса заточки цепи

Теперь медленно опустите круг на первый зуб. Когда камень коснется лезвия, появится немного искр. После того, как заточный круг некоторое время обрабатывал зубец цепи, отведите его. Вы заметите, что внутренняя часть цепного зубца теперь имеет блестящий металлический вид.

Шаг 8. Продвигаемся дальше

Медленно затачивайте каждый зубец на одной стороне цепи. Закончив с одним набором зубцов, следует снова отрегулировать угол точильного станка. Если сначала это были 20 градусов в плюс, теперь вы должны изменить настройку на 20 градусов в минус. После этого повторите процедуру для противоположного набора зубьев цепной пилы.

Подготовка бензопилы к работе

Перед введением в эксплуатацию инструмент необходимо правильно подготовить:

1. Бензопила собирается в единую конструкцию.
2. Монтируется гарнитура и натягивается пильная цепь.
3. Пила заправляется маслом и заранее приготовленной топливной смесью.
4. Производится запуск инструмента. согласно описаниям в руководстве.
5. Сразу же проверяется работоспособность тормозной системы.
6. Контроль поступления масла на цепь.
7. Производится регулировка холостого хода.

Пила запущена, все системы задействованы и работают — остается обкатать бензопилу. А о том, как правильно завести бензопилу “Хускварна” 240 расскажет и покажет видео.

Обкатка

Обкаточный период длится около 10 часов. В этот период бензоинструмент эксплуатируется в щадящем режиме, без повышенных нагрузок. Цель обкатки — притирка всех движущихся частей бензопилы. Если пропустить обкатку и сразу же дать максимальные нагрузки на бензопилу то вероятность заклинивания поршня резко возрастает, это может привести к выходу из строя двигателя.

Как правильно приготовить топливную смесь

Для приготовления горючей смеси производитель рекомендует брать:

• высококачественный бензин с октановым числом не менее 90 и не более 93;
• оригинальное моторное масло Husqvarna для двухтактных силовых установок.

Соотношение бензина к оригинальному двухтактному маслу 50/1 (это около 2%), в случае с использованием моторных масел других производителей (разрешено масло класса JASO FB/ISO EGB) соотношение будет около 3 % — 33/1.

В качестве смазочной жидкости для цепи рекомендуется применять масла оригинальное цепное масло особой вязкости.

Лучшие марки цепей для бензопил

По отзывам владельцев данных агрегатов составлен рейтинг цепей для бензопил. Ниже представлены производители, выпускающие лучшие цепи для бензопил.

1. Stihl является очень известной швейцарской маркой, которая производит пильные цепи из высокопрочной хромоникелевой стали. Они не растягиваются при нагреве, как обычные. Это достигается благодаря использованию при производстве специального метода горячей клепки. Кроме всего, данный производитель запатентовал способ смазки — “канавки”, которыми снабжаются все ведущие звенья.
2. Компания не занимается проектированием цепей, но производит их, используя лучшие запатентованные технологии. Благодаря этому достигается высокое качество продукции. Также компания предоставляет большой перечень услуг покупателям, обеспечивая гарантийное обслуживание своей продукции. Кроме этого, у клиентов компании есть возможность приобретать оригинальные запчасти для механизмов.
3. Oregon является подразделением фирмы Blount Inc. Компания считается одной из лучших среди фирм, производящих пильные элементы для бензопил. Также Oregon выпускает различные аксессуары и запчасти для инструментов других известных брендов. Пильные элементы бензопил изготавливаются из специального запатентованного сплава, а на зубья наносится сплав хрома. Для облегчения процесса заточки на зубьях нанесены метки, указывающие, под каким углом необходимо производить данную операцию. Кроме всего, цепи имеют систему, позволяющую уменьшить вибрацию и оригинальную конструкцию, благодаря которой смазка распределяться равномерно.
4. Carlton является компанией из Америки. Все элементы цепи данного производителя имеют повышенную твердость, поскольку проходят на стадии изготовления дробеструйную обработку. Режущие звенья имеют длинную кромку, благодаря чему появляется возможность производить большое количество заточек.
5. Windsor. Компания запатентовала сверхпрочный сплав, который отличается высокой термостойкостью и не подвергается растяжению. В пильных элементах фирмы Windsor для обеспечения высокой надежности применяются штампованные звенья и заклеенные заклепки.
6. Цепь изготавливается из легированной стали с хромированными зубцами. Последние затачиваются специальным образом, а на цепь наносится гипоидная смазка, облегчающая процесс пиления. Также фирма применяет метод дробеструйного упрочнения при изготовлении цепей, увеличивающий прочность звеньев.

Как правильно выбрать цепь для бензопилы

Первое, на что следует ориентироваться при выборе — это то, для чего приобретается цепь, какой объем работ с ней предстоит выполнять.

Правила при выборе:

если речь идет о банальной заготовке дров — не стоит тратить деньги на премиум вариант. Однако это и не повод заказывать первый попавшийся вариант из серии «что подешевле». Также обязательно нужно учитывать длину шины

Цепь может быть сколь угодно превосходного качества, но она окажется бесполезной, если не подходит по длине шины;
обращают внимание на зуб. Обычно он составляет 1,3 мм;

Видео — Как подобрать шину и цепь на бензопилу

немалое значение имеет и бренд. От него зависит не только стоимость, но прежде всего — срок службы инструмента. Из премиум -класса самые популярные Stihl, Husqvarna и Oregon — своим превосходным качеством они обязаны высококлассному сырью и точности производителя при разработке конструкции. Безусловно, такие модели самые дорогие. Первенство здесь удерживает немецкий производитель Stihl — у него наиболее широкий выбор цепочек с особенно эффективным и легким резом

Их модели подходят даже для валки больших деревьев;
если бюджет ограничен, стоит обратить внимание на более простые модели. Но и здесь необходимо следить за качеством — лучше всего зарекомендовали себя марки Чемпион и Резер

Их цепи заклепаны на фабрике-изготовителе или специальном оборудовании, чем часто пренебрегают другие представители бюджетного сегмента;
вообще в вопросе инструментов предпочтение следует отдавать известным фирмам. Категорически не стоит приобретать ноунейм на китайских сайтах, пусть они и самые дешевые. Долго такая цепь в большинстве случаев не прослужит, будет застревать даже в обычной древесине и в конечном итоге придет в негодность. Секрет в примитивной конструкции и небрежной заклепке — опыт показывает, что китайцы редко придают должное значение заклепке цепи. Лучше всего купить цепь не онлайн, а нанеся личный визит в магазин;
также имеет значение облик металла. Металл хорошего качества приятно блестит и не стирается при деформации. Если на инструменте как бы серая дымка или налет — это верный признак того, что долго цепь не прослужит.

Образец осматривают со всех сторон и чиркают напильником, чтобы проверить на прочность (в уважающих себя маркетах продавцы позволяют это сделать).

Описание

Бензопила Хускварна 137 — легендарная модель от шведского производителя цепных пил, ставшая бестселлером в своей нише и покорившая не одного владельца набором своих технических характеристик. В настоящее время бензопила снята с производства, компания выпускает аналоги, как более мощные, так и аналогичные по мощности. Основной причиной успеха модели стало идеальное сочетание функциональности, мощности, легкого веса, небольшого размера, надежности комплектующих, а также минимальном проценте поломок и, соответственно, низком проценте случаев ремонта.

Бензопила Husqvarna 137

Двигатель бензопилы Хускварна 137 — карбюраторный, двухтактный, мощность его составляет 2,2 л.с. Работа двигателя пилы осуществляется на смеси масла и бензина. Особенностью модели является лучший в своем роде карбюратор Walbro. В зимнее время бензопила будет заводиться так же легко, как и летом. Данный процесс обеспечивает система электронного зажигания.

Эта модель отличается высокими техническими показателями, хорошей заводской регулировкой карбюратора.

Карбюратор для бензопилы Husqvarna 137

Основное назначение бензопилы Хускварна следующее:

• обрезка веток и сучьев;
• распил крупных бревен и досок;
• прочие работы с древесиной в бытовых объемах.

Базовая комплектация

Страна-производитель Husqvarna 137 — Швеция. Страна сборки — Швеция. Бензопила относится к полупрофессиональным, сфера применения — бытовое использование. В базовую комплектацию инструмента входят такие составляющие:

• рукоятка передняя и задняя;
• ручка тормоза, останавливающего цепь;
• крышка и рукоятка стартера, крышка цилиндра;
• винт с помощью которого можно регулировать карбюратор;
• рычаг воздушной заслонки;
• глушитель, выключатель зажигания;
• топливный бак;
• звездочка шины (концевая);
• пильная цепь;
• направляющая шина;
• цепеуловитель, гребенка;
• крышка сцепления;
• щиток для защиты руки;
• рычаг управления/рычаг блокировки дросселя;
• гаечный ключ;
• винт для натяжения цепи;
• чехол защитный на шину;
• инструкция по эксплуатации бензопилы для владельца.

Особенности и техника безопасности при обращении с инструментом

Особенности бензопилы Хускварна 5200:

• двигатель с мощностью 2500 Вт для средних по интенсивности нагрузок;
• длинное пильное полотно, обеспечивающее быстрое спиливание деревьев диаметром до 60 см;
• хорошее качество среза;
• дешевые комплектующие;
• невысокая стоимость (вариант для скромного бюджета).

Техника безопасности при эксплуатации бензопилы Хускварна 5200:

• чтобы избежать травм, держите бензопилу обеими руками;
• не пилите краем цепи, всегда опускайте шину сверху на бревно или доску;
• во время работы надевайте на руки плотные рукавицы, испоьзуйте защитную маску и беруши или наушники для защиты от шума;
• не курите возле работающей бензопилы или рядом с местом заправки.

X-Torq (технология двигателя) Разметка направления валки Air Injection (Система очистки воздуха)

Угловые параметры пильных цепей

Спадающая под углом назад спинка режущего зуба образует задний угол верхнего лезвия (рис. 4.19), который обеспечивает врезание лезвия в древесину.

Сужающаяся назад лопатка зуба образует задний угол для торцового лезвия (рис. 4.20), обеспечивающий срезание стружки со стенки пропила.

Край торцового лезвия к поверхности скольжения режущего зуба образует передний угол (рис. 4.21).

Для разных пильных цепей рекомендуемая величина переднего угла различна и колеблется от 60° до 80° с градацией через 5. Задний угол верхнего лезвия представлен на рис. 4.22, он характеризует наклон верхнего лезвия назад и измеряется по отношению к поверхности скольжения режущего зуба. Для разных пильных цепей он составляет от 50° до 60°.

Угол заточки (заострения) верхней кромки определяется измерением от верхней режущей кромки к перпендикуляру относительно пильной шины (рис. 4.23).

Величина этого угла у разных пильных цепей варьируется в пределах от 10° до 35°. При выборе угла заточки следует учитывать, что чем он больше, в указанном диапазоне, тем лучше реализуется подводимая к цепи мощность в мягкой древесине.

Уменьшать этот угол следует при работе с твердой (замерзшей) древесиной. Выбор неоптимального угла ведет к увеличению вибрации и снижению долговечности цепи. При поперечной распиловке угол заточки должен находиться в пределах 25—35°. Меньшая величина угла — для цепей для продольной распиловки.Передний угол, угол заточки и угол верхнего лезвия можно изменять путем заточки зубьев цепи, так же как и высоту ограничителя подачи (рис. 4.24).

Ограничитель подачи (глубины) находится на каждом режущем зубе, перед лопаткой. Превышение верхнего лезвия над ограничителем подачи задает толщину снимаемой стружки, иначе говоря, в терминах теории резания древесины — подачу на
зуб.

В свою очередь, подача на зуб влияет на величину удельной работы резания и в конечном итоге на потребную на пиление
мощность.

С каждой заточкой высота верхнего лезвия снижается из-за наличия заднего угла верхнего лезвия (см. рис. 4.19), поэтому высоту ограничителя подачи надо периодически уменьшать. Как уже отмечалось, на зубьях пильных цепей STIHL нанесены сервисные маркировки, помогающие определить правильные углы заточки и степень износа зубьев (рис. 4.25).

При достижении маркировок 1 и/или 4 цепь выбраковывается как полностью выработавшая свой ресурс. Следует иметь в виду, что при правильной эксплуатации цепи наблюдается пропорциональный износ и маркировки достигаются почти одновременно.

Цепи роликовые — описание и размеры

Пример условного обозначения: 2ПР-19,05-64 ГОСТ 13568-97

2 – рядность цепи

ПР- приводная роликовая

19,05 – шаг цепи, мм

64 – разрушающая нагрузка, кН

Основные параметры цепей.

Основные параметры цепи – шаг (t), расстояние между внутренними пластинами (b1) и разрушающая нагрузка (Q). Сегодня производители, как отечественные, так и иностранные выпускают роликовые цепи широкого диапазона для приводов абсолютно любого назначения с шагом от 8,0 до 103,2 мм. Цепи мелкого шага применяются в основном в малонагруженных приводах, крупного шага в нефтяной и металлургической промышленностях.

Виды приводных цепей.

Приводная роликовая цепь может быть однорядной или многорядной, разборной и неразборной. Применение в приводах многорядных цепей дает возможность существенно увеличить передаваемую мощность без существенных изменений размеров привода. Конструктивно такая цепь отличается от однорядной только длиной валика. В том случае, когда доступ к цепи в эксплуатации затруднен, вместо неразборной конструкции могут использоваться цепи разборные, в которых наружная пластина с одной или двух сторон замыкается с помощью штифта или шплинта. Такое решение нашло широкое применение в нефтяной промышленности, где приводные роликовые цепи применяются в составе буровых установок.

Аналоги отечественных цепей

Цепи стандарта BS/ISO

Цепи, произведенные в соответствии с Европейскими стандартами регулируются требованиями ISO606, BS228 и DIN 8187. Шаг цепи находится в диапазоне от 6 мм (0,236 дюйма) до 114,3 мм (4,500 дюйма). Данные цепи характеризуются большим, чем у аналогичных цепей ANSI, диаметром штифта. Это позволяет увеличить износостойкость, благодаря большей поверхности контакта. Обозначение цепей BS расшифровывается следующим образом. Например, двухрядная цепь с шагом 1/2 дюйма обозначается 08B-2. Первые две цифры – размер шага в 1/16 дюйма (в шестнадцатых долях дюйма), поэтому 08 = 8/16 или 1/2 дюйма. Буква B указывает на европейский стандарт BS/ISO. Суффикс 2 обозначает количество рядов цепи, в данном случае обозначает двухрядную цепь. Цепи BS схожи со стандартными цепями ANSI и имеют одинаковый шаг. Однако присутствуют существенные отличия в размерах, которые отличают их от стандартных цепей ANSI.

Цепи стандарта ANSI

Цепи ANSI изготавливаются согласно требованиям стандартов ISO 606, ANSI B29.1 и DIN 8188. Шаг цепи, находится в диапазоне от 1/4 до 3 дюймов. У цепей ANSI диаметр штифта меньше, чем у их аналогов BS/ISO. Поэтому, износостойкость понижена по сравнению с аналогичными цепями BS/ISO. Имеется одно исключение: цепь с шагом 5/8 дюйма, у которой диаметры втулки и штифта больше, чем у аналогичной цепи BS/ISO. Цепи ANSI обычно обозначаются в соответствии с системой ANSI. Например, обозначение для двухрядной цепи с шагом в 1/2дюйма будет ANSI 40-2. Обозначение ANSI читается следующим образом: первая цифра обозначает шаг в 1/8 дюйма (в восьмых долях дюйма), т.е. 4/8 = шаг в 1/2 дюйма. Вторая цифра обозначает тип цепи, например: 0 — роликовая цепь, 5 — втулочную цепь, 1 — узкая серия и т.п.. Суффикс, как и в случае цепей BS/ISO, обозначает количество рядов цепи. Так, например, 2 — двухрядная цепь.

Инструкция по эксплуатации

Инструкция несет ознакомительную функцию, знакомит владельца бензопилы с возможностями и особенностями инструмента:

• Этапы сборки, устройство “Хускварны”.
• Безопасность.
• Комплектность.
• Таблица с характеристиками.
• Способы работы.
• Подготовка бензопилы к работе, приработка.
• Техобслуживание.
• Неисправности.

Устройство бензопилы

Техника безопасности при работе бензопилой:

• использовать средства защиты: очки. перчатки, удобную одежду и обувь, беруши и т. д.;
• не курить возле бензопилы;
• заправлять инструмент вдали от рабочей зоны;
• убрать из рабочей зоны посторонних;
• не пилить неисправной пилой;
• не разбирать включенный инструмент.

Выбор по типу звеньев

При изготовлении цепи могут применяться различные звенья, которые и определяют основные эксплуатационные свойства изделия. Среди особенностей выбора по этому признаку отметим следующее:

1. Цепи среднего и высокого типа снабжаются двумя хвостовиками, за счет чего повышаются эксплуатационные характеристики, а также стоимость изделия.
2. Владельцы бытовых моделей приобретают варианты исполнения пропускного и полупропускного типа. Первый вариант исполнения характеризуется тем, что после режущего звена располагается дополнительный элемент. Во втором случае соединительные элементы устанавливаются после каждой второй пары, что можно назвать ключевой особенностью.

Пильные элементы в зависимости от особенностей цепи могут составлять 50-37,5% рассматриваемого изделия. Не стоит забывать о том, что существенное упрощение конструкции становится причиной повышения нагрузки на основные звенья, вследствие чего изделие служит меньше и приходится чаще выполнять заточку. Однако, подобные варианты исполнения обходятся намного дешевле, что и определяет их популярность.

Также уделяется внимание и типу заточки. Классический вариант исполнения в большинстве случаев применяется для поперечного распила и редко для продольного. Это связано с тем, что звенья могут размещаться под различным углом относительно друг друга

Это связано с тем, что звенья могут размещаться под различным углом относительно друг друга.

Приготовление топливной смеси для бензопилы – определяем ингредиенты и пропорции

Прежде, чем заправить бензопилу, нужно разобраться в том, какое масло подходит для бензопилы Хускварна. Как показывает практика, лучше всего покупать синтетической масло – оно продлевает срок эксплуатации мотора, однако стоит гораздо дороже минеральных масел. Тем не менее, не нужно забывать, что если вы уже длительное время используете минеральные масла, то менять их на синтетику нельзя, чтобы не повредить узлы топливной системы.

Не менее важный вопрос заключается в том, какой бензин заливать в бензопилу Хускварна. Производитель советует заливать горючее, октановое число которого не ниже 90. На практике лучше всего себя зарекомендовал бензин марки АИ-92, так как 95-ое топливо в нашей стране по-прежнему оставляет желать лучшего. Более того, длительное использование такого бензина повредит поршневую группу и может вызвать ряд других неисправностей.
