Цанговые патроны для станков и микродрелей: чертежи, видео

Как снять и разобрать патрон с конусным креплением конус Морзе

Патроны с конусом встречаются крайне редко, но если у вас именно такой экземпляр, то наверняка хотите узнать, как они снимаются. Зачастую тип конусного крепления имеют старые электрические дрели и сверлильные станки, поэтому если на инструменте вышел из строя патрон, то для его замены понадобится выполнить следующие действия:

Развести губки в стороны и выкрутить стопорный винт с правой резьбой (на конусных установлены винты с обычной резьбой)
Закрепить инструмент, и взяв в руки молоток, наносить легкие удары по тыльной части устройства
После каждого удара следует проворачивать наружную муфту по направлению часовой стрелки
Если внутренний механизм заржавел, то перед проведением работ следует воспользоваться смазкой WD-40
Бывают случаи, когда даже смазка не позволяет разрешить проблему, поэтому следует воспользоваться паяльной лампой, прогрев деталь до красна
Если и в этом случае патрон не поддается разборке, тогда остается последний вариант — это разобрать дрель, и сточить боковые части устройства на наждаке. Некоторые мастера предпочитают распилить болгаркой исполнительный орган прямо на инструменте

https://youtube.com/watch?v=OPf8FcMD7ag%3F

При варварском подходе к разборке, элемент уже не подлежит ремонту, и после демонтажа, необходимо установить патрон аналогичной конструкции. Чтобы поставить на дрель резьбовой патрон, понадобится внести изменения в конструкцию дрели, что также вполне реально сделать своими руками.

Теперь рассмотрим способ разборки детали с целью последующего ее ремонта. Способ разборки простой, и не требует применения кувалды или болгарки. При этом должно быть выполнено главное условие — отсутствие коррозионных процессов на резьбе. Принцип демонтажа конусного патрона с ударной дрели имеет следующий вид:

Свести губки внутрь детали
Поместить инструмент на ровной поверхности (на столе)
К торцевой части инструмента прижать отрезок из пенополистирола (можно использовать пенопласт высокой плотности)
К пенополистиролу прижать отрезок плотного материала — доску или металл
На дрели установить ударный режим. Если на дрели нет ударного режима, то для разборки патрона, его следует предварительно закрепить на перфораторе
Плотно прижать конструкцию к патрону, и нажать кнопку пуск
Буквально через 10 секунд патрон с типом крепления в виде конуса самостоятельно раскрутится

Патроны на дрели с конусом Морзе относятся к категории разборных, поэтому в случае выхода из строя одной из губок, их можно заменить. Это единственный тип патрона на дрели, который можно разобрать, и при выходе из строя кулачков или зажимной муфты, отремонтировать его. Если необходимо собрать патрон, то делается это также легко. Для этого необходимо запрессовать наружную обойму на зажимную муфту, а затем установить на ось инструмента. Ниже на видео показано, как можно разобрать патрон для дрели при помощи молотка.

https://youtube.com/watch?v=dWkehVsr4Sg%3F

Виды цанговых зажимов

Патроны такого типа сделаны по одинаковому принципу: при вращении затяжной гайки втулка цанги сжимается и фиксирует режущий инструмент. Но есть большие отличия в размерах и формах таких узлов. Втулки с разрезами могут быть длинными, короткими, с двумя или множеством прорезей, тонкими или толстыми лепестками, с разной амплитудой диаметра зажима.

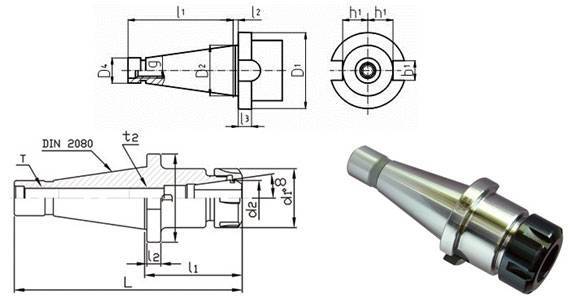

Имеет значение способ посадки такого патрона на шпиндель фрезерного станка или ручного фрезера. Он может фиксироваться на резьбе, сажаться на конусе Морзе или прямой втулкой со шпонкой.

На некоторых ручных фрезерах основная часть не съёмная, а выполнена как единая часть шпинделя. В таких случаях снимается только зажимная гайка и сама конусная цанга-зажим.

Зажимная пара гайка/цанга для ручного фрезера

Зажим рассчитан на один диаметр хвостовика фрезы – 6,8,10 или 12 мм. Есть варианты в дюймовой системе метрик, в переводе в мм – 6,35 мм и т.д.

Можно использовать фрезу с хвостовиком другого диаметра, если поставить сменную цангу под нужный диаметр. Как правило, сменные элементы поступают в комплекте с фрезером.

Шпиндели и зажимы на станках с ЧПУ сделаны по такому же принципу. Отличия только в размерах и способе посадки всего узла на шпиндель. Есть монолитные варианты, когда конец самого шпинделя выполнен, как основа для зажима, а снимается только пара гайка/конусный зажим. Есть варианты, когда снимается весь патрон, посаженный на шпиндель через конус Морзе, резьбу или втулку со шпонкой.

Различие по типам таких зажимов есть. Отличают втягивающее и выталкивающее расположение зажимной втулки:

в первом случае втулка при закручивании гайки вдавливается внутрь и там сжимается;
во втором случае лепестки выходят наружу и сжимаются, подобно кулачкам на патроне дрели.

Сам принцип остается неизменным – при затягивании гайки лепестки зажима сжимаются.

Алгоритм изготовления устройства

Сбор проходит в 3 этапа. Рассмотрим подробнее каждый из них.

Делаем мини патрон

Для того, чтобы собрать мини патрон для дрели, необходимо приобрести цангу – специальный механизм, предназначенный для зажима цилиндрических предметов.
Далее необходимо соединить моторчик с контактами будущей батарейки, которая будет питать устройство во время работы.

Если ваша дрель крутится не в ту сторону – поменяйте местами расположение контактов проводов.

Найти сверло подходящего размера не составит труда. Вставьте сверло в корпус цанги и плотно зажмите. Далее, готовую насадку необходимо установить на корпус моторчика. Цанга должна плотно садиться на вал двигателя. В противном случае вам не избежать вибрации. Патрон на самодельную мини дрель готов.

Насадки для самодельной мини дрели можно приобрести в любом строительном магазине. Перед покупкой убедитесь, что они подходят по диаметру к цанге.

Подготовка корпуса

В качестве корпуса для будущего устройства можно использовать как емкость из-под антиперсперанта, так и обычную полую трубку подходящего размера. Если в качестве корпуса вы используете простую полую трубку. необходимо срезать дно и на его место вставить резиновую или иную заглушку. Если вы делаете аппарат из корпуса антиперсперанта. в крышке необходимо просверлить отверстие для выхода сверла.

Соединяем элементы

С обратной стороны необходимо установить двигатель. Если ваш моторчик не подходит по размеру – подберите другую трубку. Посадка должна происходить очень плотно, чтобы избежать вибрации во время вращения вала. После этого достаточно затянуть болты на цанге и подключить полученное устройство к электросети.

Одним из основных недостатков сбора дрели своими руками из моторчика является меньшая мощность, в сравнении со стандартным аппаратом, и низкая прочность сверла.

Если для вашей работы необходима фреза, вы можете легко сделать ее своими руками из старой зажигалки. Для этого достаньте из зажигалки крутящий барабан и насадите его на подходящий по размеру болт. Зафиксируйте это гайкой и вставьте в отверстие цанги. Фреза для обработки поверхностей готова!

Если по каким либо причинам патрон не подходит по размеру к цилиндрическому валу мотора или катушки, необходимо его хорошо обезжирить и затем посадить на горячий клей. Это поможет получить устойчивую и прочную конструкцию.

Такая мини дрель с приобретенными насадками может выполнять работу по мелкому ремонту технических средств, сверлению пластика, тонкого металла и изготовлению поделок.

Проблема расхода или отсутствия цанговых патронов особенно знакома ювелирам. Специалисты, занимающиеся изготовлением печатных плат, так же сталкиваются с означенной проблемой.

Цанговые патроны могут быть созданы самостоятельно из подручных средств. Однако существуют некоторые нюансы, которые и будут подробно освещены в нижеприведённой статье.

Сразу следует отметить, что изготовленная на скорую руку цанга будет неразборной. То есть вынуть из неё одно сверло и вставить другое, строго говоря, не получится. По этой причине методика изготовления больше подойдёт для тех, кто нуждается в создании большого количества одинаковых отверстий.

Итак, для создания самодельного цангового патрона нам понадобятся:

сверло;
болванка;
стальная проволока;
флюс для пайки;
пяльник.

Изначально, следует намотать стальную проволоку на болванку в виде жёсткой пружины (полукольца подходят друг к другу максимально близко). Далее полученная конструкция должна быть хорошенько пропаяна.

Сегодня любой может без труда приобрести специальный кулачок для любого типа дрели. Сделать это можно, как в строительных бутиках, предоставляющих оборудование к продаже, так и в Интернете (на таких аукционах, как Ebay или Amazon).

Цена подобного приспособления не превышает шестидесяти рублей. Приобретение кулачка навсегда избавит Вас от поиска подходящих цанг для использования различных свёрел.

Конечно, лучше приобретать кулачок из высокоуглеродистой прочной стали. Для его затяжки рекомендуется использовать специальный ключик, который обязательно идёт в комплекте.

Цанговые патроны

Цанговый патрон – специальное приспособление, используемое для зажима инструмента при выполнении токарных, фрезерных, сверлильных и прочих операций связанных с обработкой металлических заготовок на основании технического задания (последовательности выполняемых операций, технологии обработки, прилагаемого эскиза изделия).

Виды и принципы действия зажимных патронов

Цанговые патроны используют в основном при обработке холоднокатаного прутка или других металлических изделий имеющих уже обработанную поверхность.

Конструктивно патроны можно классифицировать по функциональности:

с неподвижным механизмом;
с выдвижным механизмом;
с втягиваемым механизмом.

Каждая конструкция имеет свои особенности. Подающий тип выполнен в виде стальной втулки с 3-мя разрезами образующими лепестки, которые обладают пружинящим эффектом.

Цанги типа F – зажимные главного шпинделя используются для закрепления обрабатываемого изделия.

Цанги типа LN – противошпинделя производятся удлиненными, размер Е зависит от типоразмера.

Типа R – являются цангами тянущего типа.

Типа Т – зажимные.

Чертеж № 5 цанги BF

Цанга, подающая типа BF — предназначена для подачи прутка.

При установке на станке подающая цанга по резьбе крепится на трубу с помощью, которой подается в рабочую зону. Необходимо учитывать конструктивную особенность – размер и форму цанги, которая в обязательном порядке должна соответствовать профилю обрабатываемого прутка.

В ходе подготовки к обработке пруток продвигается через лепестки, которые за счет конструктивных особенностей плотно удерживают заготовку. В ходе обработки при подаче заготовки за счет вращения увеличивается сила сцепления между лепестками и изделием. Принцип действия зажимных элементов основан на усилении сцепления лепестков с обрабатываемой заготовкой при вращении рабочего механизма. Втулки, имеющие 3 лепестка, используются для обработки изделий до 3 мм, четыре – до 80 мм, шесть – свыше 80 мм. Обычно цанги имеют угол в вершине конуса равным 30º.

Цанги на вал 2 мм (0,1-3 мм) для микродерели

При обработке тонкого прутка используются цанги оснащенные пружинами, увеличивающими прижимную силу кулачков. При увеличении диаметра обрабатываемой заготовки применяются конструкции, оснащенные специальными вкладышами подбираемые по габаритам изделия. Цанговый зажим также используются при обработке с помощью сверла, фрезы или метчика. Втулка фиксируется в патроне с помощью гайки, а режущий инструмент непосредственно в цанге. При фиксации гайкой производится уменьшение внутреннего объема отверстия, где устанавливается заготовка тем самым, увеличивается сила удерживающая пруток в неподвижном состоянии.

Патроны данной конструкции имеют и свои недостатки. Прежде всего, должно выполняться требование совпадения хвостовиков используемого инструмента с характеристиками используемых цанг. На предприятиях наиболее широко используются цанги типа ER, составляющими наибольшее количество в общем объеме используемого инструмента.

При выполнении сложных работ по изготовлению изделий, используются различные цанги с указанием всех размеров и технологии выполнения рабочих операций, но часто приходится комбинировать оснастку или изготавливать своими руками необходимый цанговый патрон с требуемыми характеристиками.

Видео обзор токарного цангового патрона

Как самостоятельно сделать цанговый патрон

При изготовлении своими руками различных изделий возникают ситуации, когда имеющаяся в наличии оснастка не позволяет выполнить необходимые операции. Требуется изготовить цанговый патрон, отвечающий предъявляемым запросам с выполнением изделия согласно разработанному эскизу.

Все работы необходимо начинать с подготовки эскиза с проработкой всех необходимых деталей. Эскиз патрона позволяет учесть все особенности при изготовлении своими руками необходимой оснастки и зажимного механизма.

При изготовлении цанг своими руками необходимо учитывать несколько особенностей:

внутренний диаметр цанги равен или меньше минимального диаметра детали;
в цанге увеличение внутреннего диаметра возможно за счет расширения лепестков;
для увеличения изготовления разводных цанг после разводки и повышения качественных характеристик необходима дополнительная шлифовка конической и направляющей части цанги;
необходимо учитывать, что в ходе длительной работы теряется упругость лепестков цанг вследствие чего может произойти поломка.

Большая Энциклопедия Нефти и Газа

Самоцентрирующие патроны и оправки составляют особую группу многозвенных механизмов.

Самоцентрирующие патроны выпускаются 4 классов точности: а) для универсальных работ – нормальной точности Н и повышенной П; б) для чистовых работ – – высокой В и особо высокой А.

Самоцентрирующие патроны для сверлильных станков не требуют повышенной точности диаметра кулачков, а также точного их расположения относительно центра патрона. Они устанавливаются на станке по зажатой эталонной детали и, как правило, используются лишь для первой операции обработки детали без направляющих для инструмента. И табл. 13 приведены нормали таких патронов.

Подвижный люнет.

Самоцентрирующие патроны удобны для закрепления круглых симметричных деталей.

Самоцентрирующие патроны, как правило, имеют три кулачка ( фиг. Эти патроны называют спиральными с конической зубчатой передачей, так как перемещение кулачков / происходит с помощью спирали 2 и конической зубчатой передачи.

Самоцентрирующие патроны ( цанговые и кулачковые) предназначены для крепления сравнительно мелких инструментов: цанговые патроны – для инструментов с диаметром хвостовика от 2 до 15 мм; трехкулачковые патроны – для сверл диаметром от 0 5 до 15 мм.

Самоцентрирующие патроны обеспечивают точное центрирование метчиков, что особенно важно при нарезании точной резьбы. Встречаются два основных типа самоцентрируюших резьбонарезных патронов: с цанговым и с шариковым зажимами

Самоцентрирующий патрон для сверлильных станков.

Преимущества относительно прочих фиксаторов

Специалисты называют сразу несколько показателей, по которым цанговые патроны выгодно обходят все прочие разновидности зажимов. Среди них можно выделить:

Равномерную и качественную фиксацию детали либо рабочего инструмента станка.
Совместимость с фрезами различных видов.
Минимальные колебания фиксируемого элемента во время выполнения манипуляции.

Корпуса таких патронов отличаются своей универсальностью, а на практике, при смене деятельности возникнет необходимость только в установке различных фрез. Это делает обработку более удобной, а также значительно сокращает время, затрачиваемую на манипуляции с заготовками. Чтобы сменить цангу потребуется лишь немного ослабить гайку.

Конструкция зажима продумана до мелочей. Когда гайка заворачивается, он охватывает немалую часть хвостовика, прикладывая силу равномерно. Благодаря этой особенности достигается наилучшая фиксация, минимизируются радиальные колебания, любые вибрации, мешающие выполнению обработки.

Не менее важно, что и при значительной боковой нагрузке надежно удерживаемый элемент не будет смещаться – центровка будет оставаться идеальной. Благодаря применению таких патронов, в современном производстве удалось достичь существенного роста точности манипуляций и качества обработки всевозможных деталей

Особенно они помогают при необходимости работы с наиболее мелкими заготовками, когда первоочередную значимость приобретает точность

Благодаря применению таких патронов, в современном производстве удалось достичь существенного роста точности манипуляций и качества обработки всевозможных деталей. Особенно они помогают при необходимости работы с наиболее мелкими заготовками, когда первоочередную значимость приобретает точность.

Цанговые зажимы их виды, особенности применения советы по изготовлению зажимной цанги своими руками

Цанговый зажим — это разновидность зажимных патронов, активно использующихся в токарных станках. он является самозажимным типом таких приспособлений, поскольку ему не требуется дополнительных деталей. Это простое и надежное устройство, которое отлично подойдет для токарного дела. О том, какие имеются особенности цангового зажима и как его грамотно выбрать, и пойдет речь в статье.

В зависимости от предстоящих работ и предназначения станков все зажимные изделия можно классифицировать по следующим видам:

Рычажные;
Цанговые;
Сверлильные, они же быстрозажимные;
Клиновые и гидропатроны;
Трех- и четырехкулачковые;
Термопатроны и мембранные.

Сверлильные самозажимные патроны используются на универсальных или специальных токарных станках. Их применение позволяет перенести усилие зажима при меньшем крутящем моменте по сравнению со сверлильным патронами.

Самостоятельное изготовление

Для работы по дереву, металлу и пластмассам и для изготовления разнообразных печатных плат лучше всего подходит небольшая дрель. Оснастить ее следует готовым мини-креплением зажимного типа.

Но если такого под рукой не оказалось, то можно без проблем изготовить его самостоятельно. Здесь понадобятся паяльник, проволока из стали миллиметровой толщины и припой.

Далее процесс изготовления идет по следующей схеме:

Сворачиваем из проволоки спираль. Ее диаметр должен быть равен диаметру вала электродвигателя и сверла, с которым необходимо будет работать;
Пропаиваем спираль. Высокое качество обеспечивается паяльным флюсом или схожими вариантами;
Затем надеваем спираль на вал — и мини-патрон для нашего сверла полностью готов.

Самодельные цанговые патроны прекрасно подходят при отсутствии готовых вариантов зажимов для дрелей и при наличии соответствующих навыков самостоятельного изготовления подобных механизмов. Незаменимыми они станут и в домашнем хозяйстве, когда требуется работа со специфическими деталями, а готовые зажимы могут не подойти по каким-либо характеристикам.

Зажимная цанга — важный элемент в токарных станках различных модификаций. С ее помощью можно производить работы по обработке и фрезеровке металлических и пластмассовых деталей. Кроме того, ее без проблем можно изготовить самостоятельно с применением подручных материалов.

Имеющееся на сегодняшний день разнообразие таких механизмов позволяет подобрать оптимальную модель зажима под персональные нужды

Также очень важно учесть способ его крепления к шпинделю и размеры фланца, так как без них подобрать цангу будет невозможно

Удачной работы с различными видами зажимов!

Сферы применения

Фиксирующий инструмент со сменными цангами используется на различного типа станках, где требуется надежное крепление резцов, осевых заготовок, сверл и т. д.:

фрезерные ЧПУ станки с обрабатывающим центром;
фрезерное оборудование вертикального, горизонтального типа;
оборудование сверлильной, расточной, фрезерной групп.

Применение вспомогательных переходников для фиксации обрабатываемых заготовок снижает надежность производственного процесса, а также уровень безопасности. Универсальные патроны с пружинными лепестками оптимизируют работу оператора, так как для замены фрез, метчиков достаточно просто развести цангу, вставить деталь в патрон.

Как сделать мини дрель для печатных плат своими руками

Основное назначение мини-дрели — сверление печатных плат, пластика, дерева и некоторых других нетвердых материалов. Компактность и эффективность позволили этому инструменту стать одним из основных помощников для домашнего мастера. Причем совсем необязательно покупать готовый инструмент – самодельная мини дрель ничуть не хуже справляется со своими обязанностями, чем ее заводской аналог.

Из чего можно сделать

Сделать мини дрель своими руками можно с помощью использования двигателей из различных подручных средств.

Фен. Данный вариант является наиболее предпочтительным, так как мощности моторчика от фена будет вполне достаточно для того, чтобы минидрель могла выполнять свои основные функции. Максимальное число оборотов такого двигателя достигает 1500-1800 об/мин.
Магнитофон. Поскольку мощность двигателя магнитофона очень маленькая, единственное, что может получиться из такой затеи – дрель для печатных плат. Питание двигателя осуществляется от 6 Вольт, а это значит, что вам придется подыскать соответствующее зарядное устройство или батарейку.
Двигатель магнитофона
Катушка от удочки. Мини ручная дрель может быть изготовлена из обычной катушки для удочки. Механизм катушки будет использоваться в качестве моторчика и посредством вращения приводить в действие патрон со сверлом. Достоинством данного способа является простота изготовления и отсутствие необходимости питания от аккумулятора или электросети.
