Регулировка карбюратора бензопилы Husqvarna

Общий вид карбюратора бензопилы Husqvarna и регулировочных винтов:

Отличительная особенность этой пилы – возможность работы на невысоких оборотах холостого хода. В инструкции производитель отмечает следующее: на правильно отрегулированном устройстве минимальная частота холостого хода составляет 600…700 об/мин. Если работа будет происходить при более высокой частоте вращения коленчатого вала, то цепь не будет останавливаться в режиме ХХ. Это опасно для пользователя.

Чтобы правильно выполнить регулировку карбюратора, бензопилу выставляют на горизонтальную поверхность.

Перед началом регулировки нужно дать возможность прогреться ДВС в течение 8…10 минут (летом) или 12…15 минут (зимой, при отрицательной температуре воздуха).

На карбюраторе поворачивают винт Л по часовой стрелке. Дойдя до предельного положения, возвращаются обратно примерно на четверть оборота против часовой стрелки.

Холостой ход выставляется винтом, обозначенным буквой Т. Поворачивают этот винт по часовой стрелке, наблюдают за началом движения цепи. Как только цепь придет в движение, поворачивают винт назад, до прекращения вращения приводной звездочки. Цепь остановится.

Винт Н определяет качество смеси на максимальных оборотах. Если его повернуть по часовой стрелке до конца, то ДВС будет издавать много шума. Выхлоп будет дымным, слишком богатая смесь будет образовываться в карбюраторе. Поэтому из максимального положения производят обратное вращение примерно на пол-оборота обратно.

Рекомендации по регулировке карбюратора у пил Husqvarna показано в видеоролике:

Как промыть карбюратор бензопилы?

Загрязнение карбюратора происходит по многим причинам, например, наличие этанола в бензине, использование грязного топлива или низкого качества. А загрязнение, в свою очередь, затрудняет запуск двигателя и приводит к перебоям в работе и различным неполадкам. Выполнив следующие действия, вы сможете своими руками промыть карбюратор и устранить неполадки:

Подготовить рабочее место. Прочистить двигатель снаружи от загрязнения. Убрать крышку с фильтра, достать сам фильтр и снять с него корпус. Выкрутить крепежные элементы, прикрепляющие карбюратор и мотор. Прежде, чем отсоединять тросики тяги и газа, запомните их положение, так как потом придется поставить их на место. Убрать топливные шланги с помощью плоскогубцев

Снять карбюратор со шпилек при этом действовать надо осторожно, чтобы не нарушить целостность прокладки. Прочистить карбюратор с помощью синтетической щетки

Действовать надо осторожно, чтобы мусор не попал внутрь устройства. Выкрутить крепежные элементы на крышке диафрагмы и снять ее

Потом снять диафрагму и очистить от загрязнения. После наведения порядка поставить крышку на место. Достать топливный фильтр. Очистить его или заменить. Промыть места подведения топлива. Очистить штуцера. Очистить все детали методом продувки. Собрать все детали в обратном порядке. Включить мотор, отрегулировать карбюратор и проверить работу бензопилы.

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

• алюминиевый корпус (цельный, литой);
• жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
• поплавковая камера;
• диффузор;
• распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

• когда запускается двигатель, открывается воздушная заслонка;
• из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
• далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
• последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

• регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
• затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
• перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
• для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

• винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
• такие же действия проделайте с винтом Н;
• бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
• если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).

• ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
• жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
• не отрегулировано зажигание.

Как отрегулировать

Настройка карбюратора бензопилы Партнер своими руками требует подготовки следующих инструментов:

• тахометр (электронный счетчик частоты вращения коленчатого вала);
• шлицевая отвертка;
• комплект фильтров (их замена является частью процесса регулировки).

Отрегулировать карбюратор на бензопиле Партнер 352 или другой модели можно только в том случае, если предварительно выполнить очистку от грязи. Для этого лучше всего использовать компрессор с воздушной насадкой. Сама же регулировка выполняется в несколько этапов:

1. Для доступа к регулировочным винтам нужно снять крышку. Также к ним есть доступ через специальные отверстия с левой стороны карбюратора. При этом необходимо помнить, что левый винт является винтом качества (маркировка H), а правый — количества (маркировка L).
2. После этого надо винты полностью закрутить, а затем ослабить на ⅕ оборота.
3. Затем бензопилу нужно запустить, поскольку настроить карбюратор можно только при горячем двигателе.
4. После этого винт регулировки количества требуется закрутить по часовой стрелке до максимальных оборотов двигателя. По достижении такого результата винт нужно открутить против часовой стрелки на ¼ оборота. После этого бензопила должна работать на холостых. Если оборотов слишком мало или много, то используют дроссельную заслонку.
5. Теперь с помощью винта качества устанавливают максимальные обороты. Данный параметр определяется тахометром. Максимально возможное значение легко просмотреть в инструкции. Например, для мотопилы Партнер 350 данное значение равно 12500 об/мин

Если же тахометра нет, то определить качество регулировки можно визуально. Если при работе инструмент сильно дымит, то винт количества нужно немного прикрутить. Возможен и другой вариант. Бензопила может хорошо работать на холостых оборотах, но плохо на максимальных. Исправить ситуацию способна закрутка винта качества, при этом газ нужно держать полностью зажатым.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

• забитый воздушный фильтр,
• забитые нагаром выхлопные окна и глушитель,
• плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

• Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
• На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
• Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
• Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
• Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
• Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
• После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
• Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

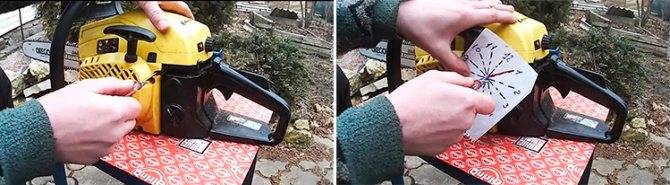

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

• Двигатель заводят и прогревают в течении 5-7 мин.
• Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
• Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Работа карбюратора

При запуске ДВС перекрывается воздушная заслонка. В этом режиме образуется богатая смесь. Двигатель постепенно прогревается:

1. Нагреваются стенки цилиндра.
2. Тепло передается в топливную камеру, температура топлива повышается, что улучшает его испарение при внешнем смесеобразовании.

Фильтрующие элементы не позволяют поступать в цилиндр абразивным частицам, которые содержатся в окружающем воздухе.

• После прогрева можно открывать воздушную заслонку. За стабильную работу отвечает правильная регулировка холостого хода.
• В процессе работы в сужающемся диффузоре поток воздуха движется с высокой скоростью. Происходит подсос топлива в диффузор, оно испаряется, и образуется рабочая смесь.
• При открывании дроссельной заслонки количество подаваемого заряда возрастает.
• Обороты увеличиваются. Мощность и крутящий момент также становятся выше.
• Прикрывая дроссель, уменьшают поток заряда. Мощность снижается.

Для регулирования карбюратора имеются регулировочные винты, они вынесены на панели управления. Режим работы выставляется положением рычагов, связанных сзаслонкой и дросселем. Для удобства управления к ним присоединены тросики.

Настройка в случае изменений в работе или условий эксплуатации бензопилы

В таких случаях отрегулировать карбюратор на бензопиле можно следующим образом. Сначала запускам инструмент и прогреваем его 10 минут.

Регулировку УПТ начинаем с определения положения настроечного винта «L», при котором обороты холостого хода будут наибольшими. Для этого очень медленно и плавно поворачиваем этот болтик то в одну сторону, то в другую. И так несколько раз, пока нужное положение не будет найдено. После этого проворачиваем «L» на 1/8–1/4 оборота (требуемое значение указано в техдокументации на инструмент) против часовой стрелки (далее ПРЧС).

Затем продолжаем регулирование холостого хода с помощью винта «S» («LA», «T»):

• Если цепь после манипуляций с болтиком «L» неподвижна, то надо плавно вращать «S» («LA», «T») по часовой стрелке (далее ПОЧС), пока она не начнет двигаться. Затем подкручиваем «S» на 1/8–1/4 оборота обратно.
• Если цепь движется, вращаем «S» («LA», «T») ПРЧС, пока она не остановится, а потом подкручиваем «S» на 1/8–1/4 оборота в туже сторону.

Двигатель должен работать равномерно. И проверяем его, как он ускоряется. Считается, что мотор в режиме ускорения работает нормально, если при плавном нажатии на акселератор обороты за короткое время и без «провалов» возрастают до своего максимального значения. Если двигатель работает неравномерно и/или плохо ускоряется, то надо слегка – максимум на 1/8 целого оборота – подвернуть «L» ПРЧС. После этого необходимо опять произвести приведенную выше настройку «S» («LA», «T»). Повторяем эти регулировки, пока мотор не станет равномерно работать и хорошо ускоряться.

Проверка работы бензопилы

Теперь проверяем настройку регулировочного болта «H». Для этого разгоняем движок до максимальных оборотов. Только долго гонять его так без нагрузки нельзя, надо делать паузы. Смотрим на выхлоп и слушаем работу мотора. Если из глушителя выходит слишком много, причем сизого дыма, и мотопила сильно шумит – значит карбюратор делает чересчур богатую смесь. Кроме того, при этом максимальные обороты силового агрегата ниже, чем должны быть. А также в нем будет образовываться нагар. В этом случае необходимо «H» чуть-чуть подвернуть ПОЧС. Затем опять проверяем работу движка и при необходимости повторяем регулировку.

Когда мотопила издает визжащий звук, мотор сильно греется, выхлоп сопровождается треском и/или слышны перебои в зажигании, то есть идет детонация – смесь слишком бедная, а максимальные обороты двигателя выше, чем должны быть. Это приводит к перегреву силового агрегата, прогоранию поршня, быстрому износу цилиндра и выгоранию свечи. В этом случае надо «H» на 1/4 оборота повернуть ПРЧС.

В завершение регулировки проверяем пилу на холостом ходу. При правильно отрегулированном УПТ она должна работать так:

1. Цепь неподвижна.
2. Звук двигателя почти как у четырехтактного.
3. Нажатие на акселератор приводит к быстрому набору максимальных оборотов.

Если эти условия в полном объеме не соблюдаются, следует воспользоваться «S» («LA», «T»), как это указано выше, или повторить настройку с самого начала.

Так проводится приблизительная настройка. Для точной нужен тахометр. Делаем все то же самое, только проворачиваем регулировочные болтики, ориентируясь на показания этого прибора. Это позволит точно и, скорее всего, с первого раза настроить карбюратор, добившись в зависимости от модели инструмента для работ с деревом установки холостых оборотов на уровне 2800–3300 об/мин или выше и максимальных – 11000–15000 об/мин. Какие именно следует выставлять, надо смотреть в технической документации (инструкции по эксплуатации) на пилу.

Основы

Не знаете, как разобрать бензопилу Партнер? После очищения ее компрессором, придерживайтесь базового алгоритма действий:

• демонтаж крышки тормозной цепи;
• демонтаж пильной гарнитуры;
• снятие верхней крышки;
• демонтаж рукоятка устройства;
• разбор стартера.

Это первый шаг, завершить его рекомендуется повторным очищением (снова использовать компрессор) воздуховода, где могут содержаться части древесной пыли, от которой вы не избавились при первой чистке.

После этого демонтируют:

• корпус воздушного фильтра;
• карбюратор.

Чтобы в картер двигателя не попало ничего лишнего, цилиндр впускного окна затыкают тряпкой.

На последнем этапе при помощи стопора поршня удаляют маховик и сцепление.

Проверка и регулировка карбюратора

В сервисных центрах регулировку карбюратора производят на специальном оборудовании. Для каждой пилы значения углов поворота регулировочных винтов разные (они указаны в инструкции по эксплуатации). Необходимость регулировки карбюратора возникает не очень часто, особенно, если пилу покупали у проверенного продавца. Все наши пилы Husqvarna перед продажей отправляются в сервисный центр, где специалисты настраивают регулировку оборотов.

Однако, нарушение фиксации регулировочных винтов иногда случается.

Причины нарушения регулировки карбюратора бензопилы:

• Сильный износ двигателя (поршней). В этом случае необходимо в большей степени позаботиться о починке двигателя, однако регулировка карбюратора может улучшить на некоторое количество времени функциональность пилы.
• Засор в карбюраторе из-за повреждения воздушного фильтра, использование бензина плохого качества и образование окалины.В такой ситуации кроме регулировки карбюратора еще понадобится и его промывка.
• Сильная вибрация пилы или повреждение защитной крышки. Это происходит крайне редко, но все же бывают случаи.

Признаки, которые указывают на необходимость регулировки карбюратора бензопилы:

• Двигатель либо не заводится, либо же заводится и тут же глохнет. Это происходит из-за использования плохой топливной смеси.
• Значительное увеличение расхода топлива и увеличение объема выхлопов. Рост количества выхлопных газов говорит о том, что топливо не полностью сгорает. Причиной этому может служить перенасыщение горючим.

Схема регулировки карбюратора у разных моделей бензопил отличается и описана в инструкции по эксплуатации. Однако общий принцип остается одинаковым: необходимо изменить количество и качество топливной смеси, подающейся в цилиндр двигателя.

Отрегулировать карбюратор нам помогут три винта:

• “L” – low, для настройки низких оборотов
• “H” – high, для настройки верхних оборотов
• “T” (“LA”, “S”) – для настройки холостого хода (у моделей, у который только один винт, есть именно винт “T”)

При регулировке карбюратора бензопилы следует соблюдать следующие правила:

• Убедитесь, что режущая цепь пилы направлены в противоположную от вас сторону
• Поставьте пилу на устойчивую ровную поверхность, режущая часть не должна прикасаться к каким-либо предметам.

Обратите внимание: в инструкции указаны точные углы поворота регулировочных винтов. Точное соблюдение указаний инструкции позволит избежать повреждения двигателя. Сам процесс регулировки карбюратора включает два пункта: базовый (при неработающем двигателе) и финальный (при прогретом включенном двигателе)

Сам процесс регулировки карбюратора включает два пункта: базовый (при неработающем двигателе) и финальный (при прогретом включенном двигателе).

Регулировка Карбюратора Бензопилы Карвер

Самая наилучшая инфа о регулировке карбюраторов на бензопиле

Приветствую вас дорогие и самые верные читатели моего блога. В нынешней статье я решил разглядеть, как отрегулировать карбюратор на бензопиле. Ведь как мне кажется, вы не раз сталкивались с проблемкой, что ваша «дорогуша» подводила вас, когда так была нужна. А потому что мы с вами экономичные и не хотим растрачивать средства на то, что можем сделать сами, то давайте научимся регулировать карбюратор на наших бензопилах своими руками, без вербования проф ремонтников. И как вы скоро увидите, сделать это совершенно просто. Для вас даже ничего такого особенного не пригодиться, делать. Я специально разглядел регулировку карбюраторов всех узнаваемых марок пил, любая из которых обладает своими хитростями и аспектами и на мой взор это наилучшая информация в сети!

Итак, давайте начнем!

Что все-таки для вас пригодиться?

• Во-1-х, аннотация по эксплуатации самого устройства.
• Во-2-х, тахометр. Зачем конкретно он нам пригодиться, разглядим малость позднее.
• В-3-х — отвертка.

Как ни удивительно, это все, что нам будет необходимо.

Для начала пристально ознакомьтесь с устройством вашей пилы. Что для вас нужно сделать сперва, так это найти где находятся жиклеры карбюратора, также что даже важнее жиклеров — регулировочные винты. Обычно, должно быть два-три винта. Какой-то из них регулирует холостые обороты, а два других — низкие и высочайшие.

Конкретно их для вас нужно будет регулировать, или подкручивать, или откручивать, чтоб обогатить либо обеднить топливную смесь.

Если для вас нужно обеднить смесь, то просто покрутите регулятор по часовой стрелке, если обогатить, то соответственно против.

Чтоб отрегулировать частоту вращения на холостом ходу, винт, который за это отвечает, также нужно или покрутить по часовой стрелке для того, чтоб прирастить частоту оборотов, либо же, как вы уже додумались, в обратном направлении, чтоб их уменьшить.

Но желаю вас предупредить, будьте внимательны при настройке карбюратора. Поэтому, как и обеднение, и обогащение топливной консистенции, также игра с частотой оборотов, имеет очень суровые последствия.

Регулировка карбюратора бензопилы.

Регулировка карбюратора бензопилы.

А теперь давайте с вами по отдельности рассмотрим особенности регулировки на разных моделях, как более современных, так и отечественных, и более знакомых для нас.

Когда может понадобиться регулировка

При правильной эксплуатации хорошая бензопила Штиль 180 (или любая другая) должна долго и хорошо вам служить. Но всякое ведь случается…

Самые распространенные причины:

1. Разболтались фиксирующие винты
2. Износился двигатель (в этом случае регулировка этой бензопилы, как и Гудлака, или Штурма поможет только на время, в идеале лучше сразу нести в ремонт)
3. Засорился карбюратор (в этом случае его придется еще и почистить).

Пошаговая настройка

«Партнер 350» регулируется аналогично многим моделям бензопил.

В этой модели имеем три регулятора:

• Низких оборотов — L
• Высоких — H
• Холостых — T.

После выпуска с производства эти бензопилы настроены на поступление смеси больше, чем это необходимо. Так должно быть только в первые часы работы.

Когда мотор разогреется лучше перенастроить его. На холостом ходу закручивайте винт Т против часовой стрелки пока цепь не остановится, после чего настраиваем каждый из них в порядке: L, H,T.

Винт L нужно повернуть против часовой стрелки на ¼ оборота в тот момент, когда на холостом ходу начнутся самые большие витки.

Винт H регулируется так: прогреваем кабрюратор и поворачиваем против часовой стрелки на ¼ оборота. Чтобы определить все ли в порядке вам понадобится тахометр. Обороты должны быть такими же, как указаны максимальные в паспорте бензопилы.

Ваши действия должны привести к тому, чтобы двигатель сразу разгонялся и шумел как четырехкратный.

Аналогично настраивается и карбюратор Хускварна.

Partner 351 отличается только тем, что у него заводские настройки изначально подают оптимальное количество смеси, то есть, все сразу должно работать правильно. Но, при необходимости, указанная выше инструкция поможет вам настроить карбюратор правильно.

Регулировка Урала

Она немного отличается тем, что проводить ее следует не на резких максимальных оборотах, а следить, чтобы цепь набирала их быстро, но плавно, не сдвигаясь по шине.

В любом случае относиться к регулировке стоит очень серьезно, ведь если ее провести неправильно пила надолго с вами не останется. Берегите свои инструменты и если не уверены в своих силах, лучше отнесите к профессионалу.

Любая из них, даже крепенькая Дружба, нуждается во внимании и уходе. И тогда бензопила будет вашим верным помощником еще долгие годы.

История бензопил.

Ключевые конструктивные элементы бензопилы (цепная пила, шина, двигатель внутреннего сгорания) были созданы в конце 19-го века. Практическое применение «пильной гарнитуры» идёт с начала 20-го века, при этом использовались другие типы приводов: пневматический, паровой, механический и пр.

Бытовые пилы — самые примитивные. К их помощи, как правило, прибегают от случая к случаю, например когда надо спилить небольшое деревце. Функциональные способности таких пил минимальные. Они рассчитаны в среднем на 20 часов эксплуатации в месяц (около 40 минут в день), а их невысокая мощность компенсируется легким весом и удобством в обращении. Полупрофессиональные модели выполняют любые работы — от ремонтно-строительных до валки деревьев. Единственный их недостаток — невозможность использования по 8-10 часов в сутки в течение длительного периода. Нередко они служат сучкорезами на лесоповале. Профессиональные пилы обладают высокой мощностью (как правило, более 2,5 кВт) и характеризуются широким спектром функций. Их применяют в основном в качестве вальных пил, они могут без устали трудиться весь год по 10-16 часов в сутки. Главная же особенность профессионального инструмента — 8 часов работы без перерыва. Такие пилы изготавливают из прочных и износостойких материалов, а их ресурс колеблется в пределах 1300—2000 моточасов (у бытовых моделей этот показатель в 2-3 раза ниже).

Перед работой необходимо включить бензопилу на 40-50 минут и обкатать ее на маленьких оборотах, потом заглушить мотор и проверить натяжение цепи. Несколько минут нужно уделить обкатке каждой новой цепи, чтобы шина хорошо разогрелась, и масло попало на все смазываемые части пильной гарнитуры.

Бензопила приводится в действие двухтактным бензиновым двигателем внутреннего сгорания, соединённым через систему передачи (редуктор) с пильной цепью. Замкнутая втулочно-роликовая цепь движется по направляющей шине и несёт пильные зубья. Бензопила имеет механизм автоматического сцепления, работающий по центробежному принципу, благодаря которому на холостых оборотах цепь неподвижна и безопасна. В случае, если нагрузка на двигатель при пилении превышает допустимую (например, цепь заклинило), то автоматическое сцепление разорвёт (или ослабит до допустимого уровня) передаточный момент на шину, и двигатель не заглохнет. Современные бензопилы также имеют механизм тормоза, который сразу останавливает цепь при отскоке шины в сторону пильщика, обрыве цепи и других аварийных ситуациях.

У некоторых моделей шина крепится к редуктору таким образом, что позволяет её фиксировать в горизонтальном или вертикальном положении, что даёт возможность совершать пропилы, соответственно, в горизонтальной или вертикальной плоскости. Многие модели бензопилы, особенно изначально предназначенные для использования при валке леса, имеют возможность подключения выносного гидроустройства (так называемого «гидроклина»), которое представляет собой исполнительный гидромеханизм. Нагнетание рабочей жидкости (масла) в гидромеханизм осуществляется бензопилой.

Широко распространены цепные пилы с электрическим мотором, причем например долбежник (ручной инструмент для выборки глухих узких и глубоких гнезд) бывает только с электроприводом.

Бензопила Foresta FA-58S – комплектация модели

Эта пила входит в категорию полупрофессиональных моделей Foresta. Она выделяется высокой мощностью, гибкими тяговыми параметрами, простотой в эксплуатации и неприхотливостью в обслуживании. Инструменту под силу валка небольших деревьев, поперечный роспуск бревен и заготовка древесины для отопления.

Бензопила Фореста в этой комплектации оснащена выносливым 2-тактным ДВС с рабочим объемом цилиндра 58 см3. Мотор дополнен качественной топливной системой, принудительным воздушным охлаждением, а также эффективной 7-точечной антивибрационной системой.

Запуск ДВС инструмента осуществляется при помощи ручного стартера, укомплектованного усиленной возвратной пружиной и вентилируемой катушкой. При необходимости пусковой механизм можно быстро разобрать для замены неисправных деталей.

Параметры бензопилы Foresta:

• мощность – 3,4 л. с.;
• объем топливного/масляного бака – 520/260 мл;
• длина шины/шаг цепи – 50 см/0,325″;
• вес вместе с гарнитурой – 6,75 кг.

Модель оборудована надежным инерционным тормозом и эффективным цепеуловителем, непрерывно защищающими оператора от травмы.
