Схема отопления с теплым полом и радиаторами в частном доме: выбор и монтаж

Схемы смесительных узлов

Готовые смесительные узлы приточных установок в сборе можно посмотреть на схемах ниже. Первый вариант оптимально подходит для отопления одной комнаты 15-25 кв. м. Регулировка температуры вручную. Если есть желание поставить автоматику, можно установить сервопривод VT.M106.0.230 с контроллером или термостатом.

• К трубам подключаются соединители (№6).
• К выходу №10 подключается подача горячего теплоносителя от котла, а к №11 – обратка.
• Схему можно дополнить автоматическим воздухоотводом.

Подачу и обратку от высокотемпературного контура лучше всего подключать через кран «американку».

Второй вариант узла также подходит для обогрева 15-20 кв. м. но в отличие от предыдущего варианта имеет автоматическую регулировку, за счет установленной термоголовки с выносным датчиком.

• Для его подключения смесительный клапан (№1) монтируется знаком «+» в сторону крана-американки от подачи.
• Подача и обратка подключается к американкам через соединители с наружной резьбой (№4 – вход, №7 выход воды).
• Работа циркулярного насоса (№18) направлена в сторону смесительного клапана (№1).
• Контуры теплого пола подсоединяются к выходам под номером 12 и 22.

Насосно-смесительный узел от Valtec Третий вариант коллекторного узла уже подходит для 2-4 контуров отопления площадью 20-60 кв. м. На схеме показан пример с ручным регулированием.

• Для подключения подачу от котла подсоединяют к выводу №16, а обратку к выводу №17.
• Для хорошей работы системы длина петель должна быть примерно одинаковой.
• В схеме показан вариант для двух контуров, если же нужно подключить три или четыре штуки, то коллекторы (9) заменяются на один регулируемый коллектор и один с шаровыми кранами (VTc.560n и VTc.580n).

Следующая схема также подходит для подогрева помещений площадью до 60 кв. м. на 2-4 контура, но она имеет автоматическую регулировку температуры.

• Подключение подачи происходит через верхний кран-американку №3, а обратка подключается в нижний кран.
• Насос должен работать в сторону смесительного клапана под номером 2.
• Сам клапан устанавливается знаком «плюс» в сторону подачи от котла.
• Контуры для теплого пола крепятся к коллекторам (12).

И последняя схема с авторегулировкой подойдет для системы теплого пола на 3-12 контуров, площадью до 150 кв. м.

• 1 смесительный узел Combimix (VT.COMBI.0.180);
• 1 коллекторная группа в сборе на необходимое количество выходов (VTc.594/VTc.596);
• циркулярный насос 180 мм;
• 2 фитинга (на каждый контур) VT.4420.NE.16 стандарта «евроконус» для подключения металлопластиковых труб.

Циркуляция теплоносителя в таком коллекторе показана на рисунке. Подача подключается к верхнему выходу, обратка к нижнему. Работа насоса направлена вниз, поэтому нижний коллектор становится подачей для контуров теплого пола (оранжевый цвет на фото), а верхний идет на обратку (голубой цвет). Коллекторный шкаф Коллектор для водяного теплого пола обычно устанавливают в коллекторный шкаф. Они бывают как внутренние, так и внешние. Стандартная их глубина составляет 12 см, поэтому поместиться сможет не каждый узел, особенно если будут установлены большие термодатчики. В таком случае лучше выбирать внутренний шкаф, глубину которого увеличивают за счет заглубления задней стенки.

Можно ли укладывать на теплый пол ламинат, и вредно ли это? Можно ли использовать его для отопления без радиаторов? Технология правильной укладки, выбор подложки и советы эксперта.

Руководство по монтажу теплого пола своими руками. Расчеты, схема и технология укладки, цены.

Где можно использовать комбинированные системы отопления

Комбинированные системы отопления имеют технические особенности, ограничивающие сферы использования. Каким требованиям должны отвечать помещения?

Наличие водяного отопления

Это главное условие монтажа. Системы теплых полов можно подключать двумя способами.

1. К существующим отопительным котлам. Преимущества такого решения – уменьшение сметной стоимости оборудования, сокращение времени монтажа. Недостаток – дополнительное отопление не может функционировать в автономном режиме. Это становится причиной увеличения расхода тепловой энергии, эффективность использования теплого пола понижается.
2. Устанавливать отельные котлы для обогрева пола. Недостаток – значительное возрастание стоимости. Преимущества – полная автономность, теплые полы можно использовать для незначительного обогрева помещений в случае кратковременного или незначительного понижения температуры на улице.

Отопительные котлы

В многоквартирных домах имеются свои индивидуальные требования: существующая инженерная система отопления должна позволять подключать отопление полов, требуется разрешение на монтаж оборудования от управляющих организаций.

Соответствие электрических коммуникаций новым показателям по мощности

Условие касается только тех случаев, когда в качестве дополнительного обогрева помещения используются электрические полы. Мощность квадратного метра нагревательных элементов колеблется в пределах 150–200 Вт, с учетом площади помещений суммарная мощность достигает больших значений. Не все электрические проводки выдерживают значительное увеличение нагрузки, кроме того, нужно монтировать отдельную предохранительную электрическую арматуру.

Электрический теплый пол

И еще одна проблема. В некоторых случаях для подключения потребуется разрешение владельцев электрических сетей. А выдают они его не всегда, нередко отказывают под различными предлогами: не позволяют технические возможности трансформаторной подстанции, не приспособлены воздушные и кабельные линии и т. д.

Мощность тёплых полов

Требования к напольным покрытиям

Несмотря на то что производители рекомендуют устанавливать системы обогрева пола на все виды финишных покрытий, теплотехники и профессиональные строители имеют другое мнение. Какие реальные ограничения выдвигают специалисты?

1. Показатели теплопроводности финишного покрытия. Чем выше теплопроводность, тем быстрее передается тепловая энергия от теплоносителей в помещение, тем меньше потери, тем эффективнее обогрев пола. С учетом этих базовых данных теплые полы рекомендуется монтировать под керамическими плитками, искусственным камнем, обыкновенным без утеплителей линолеумом. Соответственно, системы под деревянными и утепленными финишными половыми покрытиями монтировать нецелесообразно.

2. Материал изготовления половых покрытий. Не рекомендуется подогревать полы из штучного паркета, клееных и натуральных досок. Кроме низких параметров теплопроводности, эти материалы крайне негативно реагируют на высокую температуру и колебание влажности. Пиломатериалы неизбежно рассыхаются, в них появляются трещины. Половые покрытия приходится часто менять, а это большие финансовые потери.

Еще одно предостережение. Системы подогрева должны постоянно контактировать с холодным воздухом, за счет конвекции происходит теплообмен и одновременно исключается перегрев оборудования.

Оптимальный вариант – предусмотреть возможность комбинированной системы отопления на стадии проектирования здания. В случае установки оборудования в эксплуатирующихся помещениях лучше получить консультацию у специалистов, узнать о необходимых разрешениях и только после этого приступать к установке различных систем и дополнительного оборудования.

Лучше всего проектировать систему отопления на стадии строительства дома

Особенности и преимущества комбинированной системы

К одному котлу можно подключить одновременно радиаторы и контуры теплого пола

Проект используется в строениях разного назначения и любой этажности при правильном подборе составных компонентов и напольного покрытия. Теплый пол первого этажа дает восходящие термические потоки, прогревающие перекрытие, которое на втором этаже служит настилом.

Оптимальное сочетание оборудования хозяин выбирает самостоятельно с учетом следующих факторов:

• потребности дома, предпочтения владельца;
• доступность топлива и его цена;
• возможность реализации схемы;
• расход материалов.

Радиаторный контур реагирует на снижение комнатной температуры из-за непогоды, создает тепловые пороги под окнами в морозы. Батареи в холодные дни увеличивают обогрев помещения без поднятия температуры теплого пола до некомфортного состояния.

Основным является отопление, заложенное в основание. Теплые полы применяются в межсезонье, когда жилище остывает и появляется влажность.

Выбор схемы подключения

Перед тем, как производить подключение теплого пола к системе отопления, важно выбрать оптимальную схему монтажа. Она зависит от потребностей владельца в отопительных приборах и конструктивных особенностей дома

В частности, конструкция водяного теплого пола зависит от площади и формы помещения, его планировки и деления на зоны, схемы расстановки мебели и бытовых приборов, а также от наличия в комнате наружных стен, пропускающих вовнутрь дома холод с улицы

В частности, конструкция водяного теплого пола зависит от площади и формы помещения, его планировки и деления на зоны, схемы расстановки мебели и бытовых приборов, а также от наличия в комнате наружных стен, пропускающих вовнутрь дома холод с улицы.

Наиболее распространенные схемы подключения предполагают спиралевидную укладку труб.

Однако, если необходимо сконструировать водяной пол своими руками в больших комнатах, то можно выбрать вариант укладки труб в виде петель или змейки. В независимости от выбранной схемы, для проведения работ по подключению мастеру потребуется купить гребенку для отопления, коллектор, циркуляционный насос. фитинги, шаровые клапаны, трубы, распределитель отопления и прочее оборудование.

Схема монтажа с использованием системы отопления

Гидравлические теплые полы, подключенные к системе отопления, могут использоваться для обогрева всего дома, однако такой вариант приемлем лишь для частных домов, не зависящих от централизованного отопления. Желающим установить теплый пол в квартире от центрального отопления следует понимать, что такой вариант нецелесообразен по ряду причин. Среди них возможность гидроударов, низкое качество теплоносителя, высокое сопротивление воды в трубах, скачки температуры и пр.

В тоже время, жителям частных домов и владельцам квартир с проектами автономного обогрева сделать полноценный теплый пол от отопления своими руками не так сложно, главное придерживаться правильного порядка действий.

Перед тем, как делать теплый пол от отопления, стоит подобрать и обустроить смесительный узел.

Данный элемент предназначен для регулирования температуры теплоносителя, поскольку слишком горячая вода, предназначенная для настенных радиаторов, в системе теплого пола является недопустимой. Смесительный узел понижает температуру до приемлемых значений, которые составляют 35-40 градусов.

Сама схема подключения теплого пола к системе отопления имеет следующий характер. В строгой последовательности к системе отопления на подачу сперва подключается циркуляционный насос, затем датчик температур и в заключение трехходовой смесительный клапан. В свою очередь, на обратку устанавливается еще один клапан, выход которого соединен с трубой подачи охлажденного теплоносителя, циркулирующего по контуру к смесительному клапану.

После того, как схема собрана, теплоноситель будет циркулировать по контуру теплого пола в следующей последовательности. Сначала циркуляционный насос подает воду в систему теплых полов, затем теплоноситель охлаждается трехходовым клапаном, после чего проходит по всему контуру и возвращается на обратку.

Схема коллекторного подключения

Можно подключить теплый пол от котла отопления и другим методом. Для этого потребуется коллектор и гребенка. Схема подключения предельно проста и подразумевает всего несколько этапов. На первом этапе потребуется гребенка для отопления цена которой зависит от модели. С ее помощью производится соединение труб греющих контуров с коллектором. А второй этап состоит в подключении коллектора к отопительному котлу. Однако для того, чтобы схема работала с максимальной отдачей, в процессе монтажа необходимо придерживаться некоторых нюансов.

В частности, важно проследить за правильностью монтажа коллектора. Он должен быть установлен с расчетом того, что в дальнейшем трубы отопления можно будет подвести и подключить максимально удобно

Конструкция коллектора для большей функциональности системы должна включать в себя перечисленные ниже элементы:

Конструкция коллектора для большей функциональности системы должна включать в себя перечисленные ниже элементы:

Для удобства настроек и контроля показателей работы системы, коллектор может быть дополнительно оборудован термостатическими приборами, регулирующими уровень прогрева теплоносителя, циркулирующего в контуре.

Проектирование системы

Любая система должна быть правильно спроектирована, особенно в том случае, если предполагается выполнять работы по ее установке своими руками. Оптимальным выбором считаются следующие конструкции:

1. Газовый котел для формирования водяной системы отопления плюс теплый пол. Для ее создания нужно наличие самого котла и внутрипольные элементы для обогрева пола. Схема прокладки оборудования считается достаточно сложной, полученная система будет энергозависимой.
2. Твердотопливный котел и водяной теплый пол. Можно использовать принудительную или естественную циркуляцию теплоносителя. Эта комбинированная система более проста в эксплуатации.

Как можно подвести водяной теплый пол?

В комнату пол с водяным контуром можно установить двумя способами: от стояка или от батареи отопления. Подвод от общего стояка считается более трудоемким и громоздким, поскольку трубопровод нужно вести через всю комнату, что сложно замаскировать.

Диаметр трубы требуется довольно большой, поскольку теплоноситель в ней циркулирует. Подключение от батареи проще, и визуально не портит интерьер.

Производительность системы нагрева полов будет выше, поскольку источник отопления близко, а сечение трубы совпадает с диаметром труб в батарее. Схема укладки предпочтительнее в виде змейки.

Подключение от центрального отопления встречается чаще в частных домах, поскольку в квартире это сделать сложнее из-за соседей и неготовности систем отопления к современной теплотехнике.

Что такое совмещенное отопление

Комбинированной (смешанной) называют такую систему отопления, в которой присутствуют как традиционные высокотемпературные (обычные радиаторы, конвекторы), так и низкотемпературные (теплые полы, реже — теплые стены) нагревательные приборы.

Водяные полы в совмещенной системе подключают двумя способами:

1. К существующим отопительным котлам. Преимущества такого решения – уменьшение сметной стоимости оборудования, сокращение времени монтажа. Недостаток – дополнительное отопление не может функционировать в автономном режиме. Это становится причиной увеличения расхода тепловой энергии, эффективность использования теплого пола понижается.
2. Устанавливать отельные котлы для обогрева пола. Недостаток – значительное возрастание стоимости. Преимущества – полная автономность, водяные полы можно использовать независимо от радиаторов. Это может быть необходимо для небольшого подогрева комнаты, кода батареи уже отключены, например, в осенне-весенний период.

1 этаж — теплый пол, 2 этаж — радиаторы

Схемы подключения теплого пола

Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.

Напрямую от котла

Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.

В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:

Теплый пол от двух контурого котла.

Смотрите это видео на YouTube

От трехходового клапана

Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.

Как это работает? Обратите внимание на схему:

1. От котла поступает горячая вода.
2. Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
3. В центре клапана происходит смешивание горячей воды и остывшей обратки.
4. Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.

Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.

Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.

Пример реальной схемы:

В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:

Трехходовой клапан. Устанавливаем правильно.

Смотрите это видео на YouTube

От насосно-смесительного узла

Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.

В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.

От радиатора

Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).

Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).

Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.

Идеальное место применения подогрева пола от радиатора – санузел, лоджия.

В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Смотрите это видео на YouTube

С чем придется столкнуться при отоплении теплыми полами?

Дом не прогреется к Вашему приезду

Теплый пол без радиаторов очень медленно реагирует любые команды и изменения. У него слишком высокая инерция.

Сначала система получит команду с котла, затем прогреет 45 мм бетонной стяжки, 20 мм напольного покрытия и только потом начнет медленно отдавать тепло в помещение. Температура пола при этом 35 о С. Поэтому для нагрева дома с дежурной температуры 15 о С до комфортной 23 о С теплому полу понадобится примерно 11 часов.

Если Вы не планируете жить в доме круглосуточно – отопление теплым полом окажется неэкономичным. Когда Вас нет дома, придется поддерживать не 15 о С, а все 20 о С, иначе дом просто не успеет прогреться к Вашему приезду. Радиаторы с 15 о С до 23 о С нагреют дом в среднем за 3 часа.

Нет резерва на случай сильных холодов

В комбинированной системе радиаторы включаются при наружной температуре -12 о С и работают вместе с теплым полом.

Если Вы решаете не ставить радиаторы, вы лишаетесь резерва, который гарантированно отопит дом в сильные холода. В таком случае вам придется перегревать полы и передвигаться по полу перебежками. От перегретых поверхностей будет выделяться запах.

По расчетам: перегретый пол может отапливать помещение до -16 о С. При температуре ниже полы не будут справляться и в помещении будет холодно.

Напольное покрытие — плитка или керамогранит

Отопление теплым полом накладывает свои ограничения по материалу покрытий. Даже небольшие ковры на полу придется исключить во всем доме, потому что они полностью перекрывают тепловой поток.

Отдача тепла от поверхности пола напрямую зависит от материала покрытия. Вы не сможете себе позволить паркет, ламинат, поливинилхлорид или пробку. всё это не подходит для систем отопления теплыми полами. Ламинат и паркет в 7 раз хуже отдает тепло, чем плитка.

Важный нюанс: не столько важен внутренний состав материала, сколько сама поверхность! Матовые и ребристые поверхности того же керамогранита на 30% хуже отдают тепло, чем гладкие.

Никаких витражных окон «в пол»

Витражные окна в комнатах создают большие потери тепла. Примерно на 50% больше, чем обычные окна, поэтому для отопления дома с витражными окнами теплые полы не подойдут. Вам придется отказаться от фасадных и витражных окон во всех жилых комнатах.

Теплый пол в помещении с витражными окнами сможет обогреть помещение при наружной температуре не ниже -12оС, поэтому в Европе теплые полы применяют как основное отопление. В России это недопустимо.

Локальные зоны перегрева или мебель на ножках

При отоплении теплым полом единственным источником тепла является поверхность пола. В спальных комнатах обычно 40% площади съедает мебель. Диваны, шкафы и кровати полностью перекрывает тепловой поток от пола к воздуху, поэтому теплообмен не происходит и помещение не обогревается.

Поэтому есть 2 варианта решения этой проблемы:– диваны, шкафы и кровати должны быть на ножках; – локальные зоны перегрева вдоль окон.

Локальные зоны перегрева – область пола вокруг стен и окон, в которой трубы теплого пола укладываются близко друг другу, с уменьшенным шагом укладки, от чего в результате повышается тепловой поток.

Обычно в спальных комнатах локальная зона перегрева точно попадает на площадь вокруг кровати, поэтому проснувшись зимним морозным утром и встав с кровати, Вы точно попадаете ногой на горячую зону теплого пола с температурой 38-42 о С, при этом без радиаторов температура воздуха в помещении будет около 18 о С.

Элементы системы

Ленинградка состоит из следующих элементов:

• нагревательного котла, который обычно устанавливается в подсобном помещении (котельной);
• труб для стояка и подводки;
• расширительного бачка (мембранного либо не герметичного);
• радиаторов отопления.

Для увеличения эффективности система может быть дополнена следующими компонентами:

• кранами Маевского для стравливания воздуха из системы;
• гидравлическим насосом. Улучшает циркуляцию, но делает систему энергозависимой. Устанавливается на обратном трубопроводе;
• байпасами с игольчатыми вентилями, позволяющими плавно регулировать поток теплоносителя;

Байпас в системе отопления – это маленький отрезок трубопровода, который устанавливается параллельно арматуре, запорной и регулирующей

Регуляторы температуры для батарей

Шаровые клапаны на батареях отопления

Ключевые положения техники безопасности

Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:

• перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
• не включайте в электросеть разобранное устройство;
• не используйте регулятор при температуре выше +40 и ниже -5;
• не допускайте запыления термостата;
• не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
• не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
• не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.

Нюансы применения твердотопливного котла

Если газ невозможно применять для обогрева, то лучше всего выбрать твердотопливный котел. Здесь также нужны определенные элементы для работы системы, к которым относятся:

Трубы. Здесь так же нужны стандартные полипропиленовые изделия.

Радиаторы. Лучшим выбором считаются алюминиевые конструкции, в которых имеется нужное количество секций

Перед прокладкой теплого пола важно знать, из чего выполнены напольные покрытия, поскольку они должны быть подходящими для установки этого оборудования.

Монтаж оборудования практически ничем не отличается от формирования любой закрытой гравитационной системы. Может применяться двухтрубная или однотрубная система

Важно монтировать специальную запорную арматуру, которая позволит не только регулировать теплоотдачу, но и обеспечивать балансировку всей конструкции. Между подающим трубопроводом и обратным устанавливается теплоаккумулятор, который может полностью перекрываться арматурой

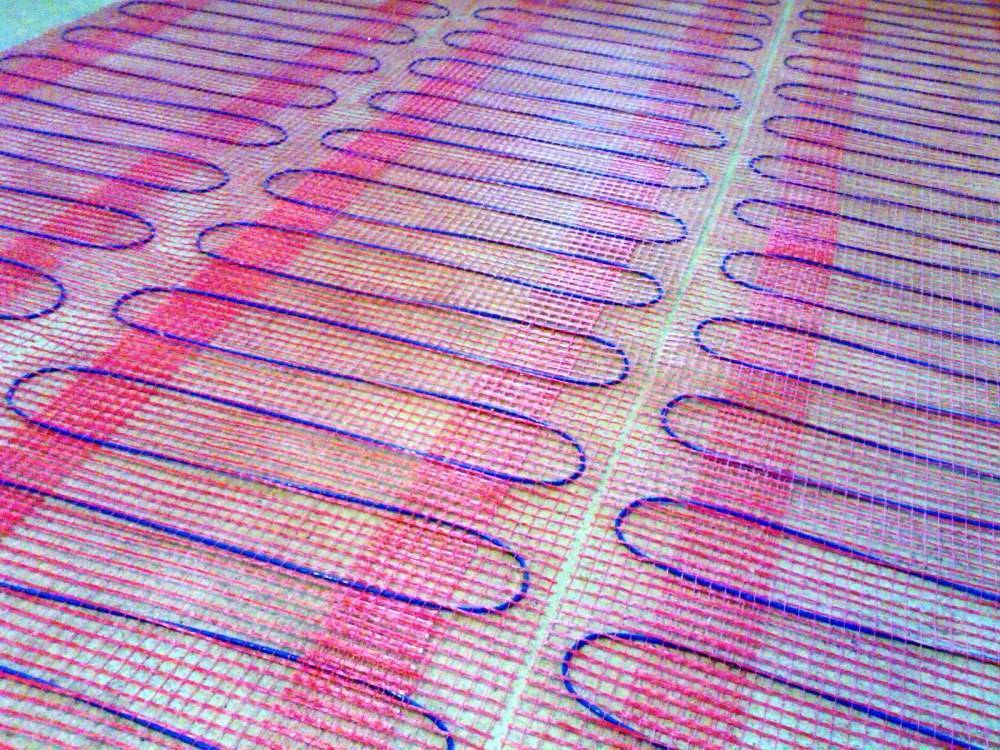

Электрический теплый пол

При строительстве коттеджа, такое оборудование можно установить, как основной вид отопления и сэкономить на устройстве альтернативного.

Необходимые условия, чтобы сделать основным обогрев электрическими теплыми полами:

• Бесперебойное электроснабжение;
• Стабильное напряжение в электросети;
• Наличие надёжной электропроводки.

Зимой возможны форс-мажорные ситуации, например, сильный снегопад или метель, когда происходят перебои с подачей электроэнергии. В этом случае дом останется без обогрева. Из этого следует, что такое оборудование можно использовать, как основной, но не единственный источник тепла.

Технология устройства электрического пола:

1. Подготовительные работы, штробовка стен под проводку и терморегулятор, выравнивание и очистка поверхности;
2. Укладка теплоизоляции;
3. Крепление направляющих;
4. По направляющим укладывается нагревательный кабель. Можно использовать нагревательные маты, где кабель уже закреплён на основе;
5. Подключение терморегулятора;
6. Заливка цементно-песчаной стяжкой;
7. Чистовой настил.

Обогреть дом используя только пол на основе теплового кабеля вместо радиаторов, возможно, но такая схема нестабильная и дорогостоящая.

Инфракрасный плёночный теплый пол

Современная технология ИК-полов предусматривает настил инфракрасной плёнки не только на пол, но и на потолок. Иногда ИК-пленку также укладывают в стены. Дом без отопительных батарей обустраивают ИК-настилом снизу и сверху.

Учитывая, что для инфракрасной пленки источником энергии является электричество, которое в некоторых случаях может пропадать, рационально оборудовать дом альтернативным способом обогрева помещения.

Стержневая система отопления без использования радиаторов

Стержневой настил представляет собой маты из карбоновых стержней. Обогрев выполняется путём инфракрасного излучения. Работает пол от электросети, поэтому оснащать дом только стержневым ИК-настилом не рекомендуется. На случай отключения электричества, должен быть альтернативный источник тепла.

Схема настила:

• Черновая поверхность;
• Теплоизоляция;
• ИК-стержневой настил;
• Стяжка;
• Чистовая поверхность.

Схема может меняться в зависимости от вида настила. За счёт того, что стержни погружаются в стяжку, эту систему можно укладывать под плитку.

Дом или квартиру важно оборудовать системой отопления, которая обеспечит комфорт и экономию, учитывая плюсы и недостатки различных типов теплых полов. Водяной теплый пол является оптимальным выбором при условии его эксплуатации как основного источника тепла

Другие виды напольного обогрева при правильном расчёте и монтаже способны в полной степени обеспечить комфортный микроклимат помещения, но они зависят от бесперебойной подачи электроэнергии

Другие виды напольного обогрева при правильном расчёте и монтаже способны в полной степени обеспечить комфортный микроклимат помещения, но они зависят от бесперебойной подачи электроэнергии.

Проектирование системы

Любая система перед созданием должна быть правильно и грамотно спроектирована, особенно в том случае, если предполагается выполнять работы по ее установке своими руками. Оптимальным выбором считаются следующие конструкции:

• Газовый котел для формирования водяной системы отопления плюс теплый пол. Для ее создания нужно наличие самого котла и внутрипольные элементы для обогрева пола. Схема прокладки оборудования считается достаточно сложной, но получаемая система будет являться энергозависимой.
• Твердотопливный котел и водяной теплый пол. Такая схема предлагает возможность использовать как принудительную циркуляцию теплоносителя, так и естественную. Эта комбинированная система более проста в эксплуатации.

Отопительные радиаторы

Технические параметры отопительных радиаторов оказывают заметное влияние на эффективность всей системы.

Вид радиаторов	Технические и эксплуатационные параметры
Чугунные	Традиционные, но устаревшие элементы, имеют большие размеры и вес. Выдерживают рабочее давление до 10 атм., тестовое более 15 атм. Срок службы – не менее 50 лет, есть возможность изменять количество секций одной батареи. Совместимы со всеми стандартными трубопроводами, теплоотдача в пределах 120 Вт, но этот показатель может существенно изменяться в зависимости от количества слоев краски и толщины пыли. Минусы – некрасивый дизайн, особенности технологического процесса производства не позволяются создавать современный внешний вид.
Алюминиевые	Имеют небольшой вес и большую теплоотдачу. Рабочее давление до 12 атм., имеют более современный дизайн. Количество секций может изменяться с учетом размеров помещений. По стоимости существенно превосходят чугунные.
Биметаллические	Основной металл – алюминий, трубки из стали (повышается устойчивость к высокому давлению). Самые дорогие радиаторы, имеют отличный дизайн.
Стальные (панельные)	В настоящее время применяются довольно редко. Преимущества – невысокая стоимость. Недостаток – велика вероятность появления протечек в некачественных сварных швах, небольшая площадь теплопередачи. Еще один недостаток – стальные радиаторы имеют стандартные размеры.

Врезка в однотрубную систему с дополнительным насосом

Такой вариант подключения имеет даже своё особое название – «ленинградка». Её применение требует установки насоса и проведения самостоятельной сборки смесительного узла.

Чтобы готовая система функционировала без перебоев, потребуется учесть соответствие её параметров следующим требованиям:

• раздающая магистраль по внутреннему диаметру соответствует DN25 или больше;
• на кольце размещено не более 5 радиаторов;
• петля тёплого пола подсоединяется к обратному трубопроводу после батарей;
• места врезки обратки и подачи располагаются на расстоянии больше, чем 30 см друг от друга;
• степень нагрева контура регулируется смесительным клапаном (трёхходовым, упрощённой конструкции).

Чертеж разводки теплого пола и однотрубного отопления радиаторами

В этой системе клапан необходим для приготовления воды требуемой температуры, а насос – для прогонки теплоносителя по контуру. С практическим применением такой схемы сталкиваться почти не приходится, поскольку функционирует она нестабильно, а радиаторы теряют балансировку из-за изменения расхода воды, вызванного работой насоса.

Расчет циркуляционного насоса

Для выбора подходящего циркуляционного насоса необходимо определить основные параметры – напор и расход (производительность). Расход теплоносителя рассчитывается по сумме расхода всех контуров. Напор принимается максимальный в самом протяженном контуре.

Для вычисления производительности в системах с теплоносителем-водой используют следующую формулу:

• Pн — мощность отопительного контура, кВт, складывают мощность всех контуров.
• tобр — температура теплоносителя в обратке.
• tпр — температура подачи.

Разницу температур принимают обычно равной 5 °С.

Напор насоса рассчитывают по самому длинному контуру. Используют формулу:

• ∆ Н – гидравлические потери.
• L – длина контура.
• Q – расход воды в л/с.
• k – коэффициент расхода, для приближенных расчетов частного дома принимают 0,3-0,4 л/с.

Напор насоса должен быть равен или немного больше значения гидравлических потерь. Для обеспечения различных режимов работы обычно выбирают трехскоростные насосы, причем выбор осуществляют по параметрам при работе на второй скорости (чтобы был запас мощности на случай холодов).
