Зиговочные машины

Эксплуатация

Для самодельных, покупных моделей зиговочных машин существует ряд правил по эксплуатации:

  1. Проверять целостность роликов, зубчатых колес, расположение валов перед началом работ.
  2. Провернуть несколько раз ручку без заготовки, чтобы исключить дефекты.
  3. Держать руки как можно дальше от зоны обработки. Не использовать одежду с длинными рукавами.
  4. Не пытаться соединять детали большой толщины. Излишние усилия приведут к порче материала, поломке оборудования.
  5. Не перегружать электродвигатель.
  6. Смазывать подвижные элементы машинным маслом не реже чем два раза за месяц.
  7. Проверять точность выставления заготовки между роликами.

Зиговка металла — простой процесс, который может провести любой человек.

Зиговочные машины по металлу используются для проведения разных технологических процессов. С их помощью можно соединять металлические трубы, усиливать прочность отдельных деталей. Для дома можно изготовить самодельный ручной станок, изготовленный своими руками.

Конструктивные особенности зиг-машин

Один зиговочный аппарат конструктивно не слишком отличается от другого. Их основные элементы – валы – расположены горизонтально, вертикально либо под наклоном. На валы насаживают формирующие ролики, а между ними закрепляют обрабатываемую деталь. Благодаря противоположному движению главных элементов, на металле появляются равномерные углубления. С их помощью и производится необходимое соединение.

Выбирая зиговочный станок, нужно обращать внимание на следующие технические характеристики:

  • тип привода;
  • поперечник и вылет роликов;
  • число прилагаемых пар этих деталей;
  • допустимую толщину металла;
  • размер станка.

Самые маленькие ролики в поперечнике – 50 мм, их количество варьируется от четырех до шести пар.

Важный показатель – вылет роликов. Лучше приобретать станок с максимальным вылетом – до 350 мм. Это расширит возможности зиговочного оборудования.

Допустимая толщина листа металла – от 0,5 мм до 4 мм. Зиговочная машина много места не займет (за исключением станков с ЧПУ). Весить такой аппарат может от 17 до 300 кг.

До начала работы обрабатываемую деталь фиксируют между валами и проворачивают ручку. На ручных аппаратах из-за их невысокой мощности может понадобиться пропустить заготовку через ролики несколько раз.

  • http://met-all.org/oborudovanie/prochee/zigovochnaya-mashina-ruchnaya-zigovka-svoimi-rukami-chertezhi.html
  • https://stankiexpert.ru/stanki/gibochnye-stanki/zig-mashina-svoimi-rukami.html
  • https://metalloy.ru/stanki/zigovochnaya-mashina
  • http://stanokgid.ru/metall/ruchnoj-zigovochnyj-stanok-svoimi-rukami.html
  • https://prostrouky.ru/instrumenty-i-oborudovanie/listogib-svoimi-rukami-instrukciya-i-chertezhi-dlya-samostoyatelnoj-sborki.html
  • https://promzn.ru/stanki-i-oborudovanie/izgotovlenie-zigovochnogo-stanka.html

Это интересно: Пеллетный станок: виды и особенности станков для производства пеллет

ЗИГ машина своими руками

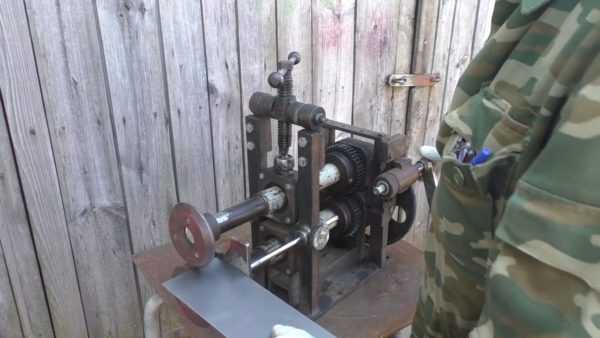

Обзор самодельной ЗИГ машины

Эту ЗИГ машину автор разработки сделал автор ютюб канала “Николай Чернак”. В ее основу заложены 2 вала диаметром 35 мм. Установлены в корпусах подшипников. Нижний вал неподвижный, корпуса наглухо приварены к стойкам, а верхний вал подвижный – поднимается вверх достаточно высоко. Но так поднимать не надо – удобно до той поры, пока не выйдут зубья зацепления.

При планировке учитывалось: ось вращения находится ближе к зубьям – но не слишком. Потому что если расположить ближе – цепляется корпус. Поэтому рассчитано так: поближе к зубьям, одновременно на краю корпуса, поэтому при раскрытии ничего никому не мешает.

Сзади применено зубчатое колесо – зубчатая пара – она взята готовая из механизма бортировки колес. Раньше, при Советском Союзе продавались наборы для легковых машин – бортировка, разбортировка колес. Взял из него зубчатое зацепление. Хорошее получилось передаточное отношение – легко вращать.

В механизме раскрытия рабочих колес применена рулевая тяга автомобиля. Удобно – готовый шарнир, только приварил, все. Приварим винт на шарнире, чтобы избежать излома здесь.

Ручка тоже выполнена своими руками из старых деталей машины, на конце взяты шарики от рулевых наконечников. Имеется ограничитель подачи детали, т.е. пуская барашки, можно его использовать. Применены детали из амортизаторов. Ступица минского мотоцикла. Чтобы не точить, часто используются детали мотоциклов.

Рабочие ролики сделаны, чтобы они снимались отдельно от ступиц. Если открутить три винта, то снимается верхняя часть рабочего колеса. А ступица остается всегда прикрученной. Но имеет движение по шпонке. Имеется штопор. В результате в процессе изготовления новых роликов нет необходимости в очень толстых заготовках. Имея неширокие заготовки на этой ЗИГ машине можно вытачивать ролики разной конфигурации.

Продолжение о ЗИГ машине с 6 минуты.

Зиг машина с электро приводом

Профиль глубиной 7мм., сталь 0.7 – 1,2мм. Зиговальный станок заказан, проверяется в работе. Показано, какие детали способен обработать и какие доработки требуются для улучшения функций.

Зиговальный станок из шестерен и штоков

Основа, то есть рама должна быть максимально жёсткой. Здесь представлен первоначальный вариант без усиления (ребра жесткости).Обсуждение

  1. Здравствуйте. Ваши опасения подтвердились или нет? Про усиление увидел в вашем следующем ролике, а вот как обстоят дела с креплением роликов? Не подвергаются ли они изгибу?
  2. Paul Sazhin Привет. С креплением роликов отлично. А вот раму, буду еще усиливать так как надо прокатывать лист 1,2мм, слегка гуляет).
  3. Хорошо получилось, а амортизаторы от какой машины? Ну или какая длина и диаметр штоков? Раму конечно же усилить, а ролики лучше на шпонки сажать (ну или хотя бы на штифты), иначе есть вероятность прокручивания.
  4. Спасибо! От БМВ тройки. Да раму усилил, диаметр штока 22 мм. Зев получился 280 мм. Мне маловато и узковато. Возможно достаточно делать привод на один верхний вал.
