Зернодробилка своими руками: виды, принцип работы, как сделать

Самодельная зернодробилка своими руками: чертежи, размеры, видео

Зернодробилка: чертежи, схемы, размеры, фото и видео самодельной зернодробилки. Зернодробилка незаменимая вещь в домашнем хозяйстве, применяется для измельчения зерен злаковых культур — кукурузы, пшеницы, ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных.

Для домашнего хозяйства обычно не требуется мощная мельница, вполне достаточно небольшой зернодробилки изготовлением которой мы и займёмся в этой статье.

Существует довольно много разновидностей зернодробилок, мы рассмотрим самый простой вариант самодельной зернодробилки, который можно сделать своими руками.

Для изготовления дробилки понадобится:

Электродвигатель мощностью около 1 кВт.
Листовой металл толщиной 3 мм.
Калёная сталь для ножа.
Болты, гайки, шайбы, гроверы — М8.
Металлическая бочка или ёмкость подходящих размеров.

Инструмент:

Болгарка с отрезным кругом.
Электродрель.
Шлифовальный станок.
Сварочный аппарат.
Слесарный инструмент.

Самодельная зернодробилка: схема

Зернодробилка состоит из таких узлов:

Задвижка для регулирования подачи зерна в рабочую камеру.
Бункер для зерна.
Кнопка включения-выключения электродвигателя.
Электродвигатель.
Втулка.
Ось.
Шайба.
Гайка.
Винт.
Основание.
Корпус рабочей камеры.
Ёмкость для измельчённого зерна.
Болт.
Гайка.
Металлическая сетка (решето).

Схема рабочей камеры дробилки.

Основание.
Корпус рабочей камеры.
Винт.
Решето.

Изготовление самодельной зернодробилки

Для зернодробилки можно использовать двигатель от водяного насоса мощностью около 1,5 кВт 3000 об/мин.

Двигатель устанавливается на основание, металлический лист толщиной не менее 3 мм. В листе нужно просверлить отверстие диаметром чуть больше диаметра вала двигателя. Двигатель крепим к пластине болтами.

Рабочую камеру можно изготовить из листового металла 3 мм, вырезаем полоску толщиной 40 мм и выгибаем из неё кольцо диаметром 300 мм. Кольцо приваривается к основанию.

Для крепления ножа к валу двигателя понадобится муфта, заказать выточить муфту можно любому токарю.

Нож для зернодробилки можно изготовить из ножа газонокосилки или диска циркулярной пилы. Длина ножа должна быть соответственно на 10 – 20 мм меньше диаметра рабочей камеры. Нож крепится к муфте болтами М 8, муфта одевается на вал двигателя.

Дно рабочей камеры закрываем решетом, изготовить решето можно из металлической сетки с размером отверстий 3 – 3,5 мм. Решето крепим к рабочей камере шпильками и гайками, если требуется изменить размер помола достаточно поменять решето на другое с отверстиями требуемого диаметра.

Установка бункера для засыпки зерна. Под бункер можно использовать любую конусообразную ёмкость, для этого в верхней пластине рабочей камеры нужно сделать небольшое отверстие диаметром около 30 мм, приварить на него бункер и сделать задвижку для регулировки подачи зерна из бункера в камеру.

Зернодробилку устанавливаем на металлическую бочку или другую подходящую ёмкость.

Принцип работы самодельной зернодробилки

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.

При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

Устройство зернодробилки видео.

(2 4,50 из 5) Загрузка…

Принцип работы

Основной смысл подобных агрегатов в том, чтобы за счет механических воздействий оборудования на исходный продукт получить готовый полуфабрикат требуемой фракции. Основными инструментами в самодельной дробилке для зерна считается молоток либо ножи, осуществляющие измельчение. Они внутри рабочей емкости быстро вращаются, воздействуя на засыпанное сырье. Подобный агрегат похож на галтовочную установку, которая часто используется в машиностроении. Функционируют зернодробилки на ручной либо электротяге.

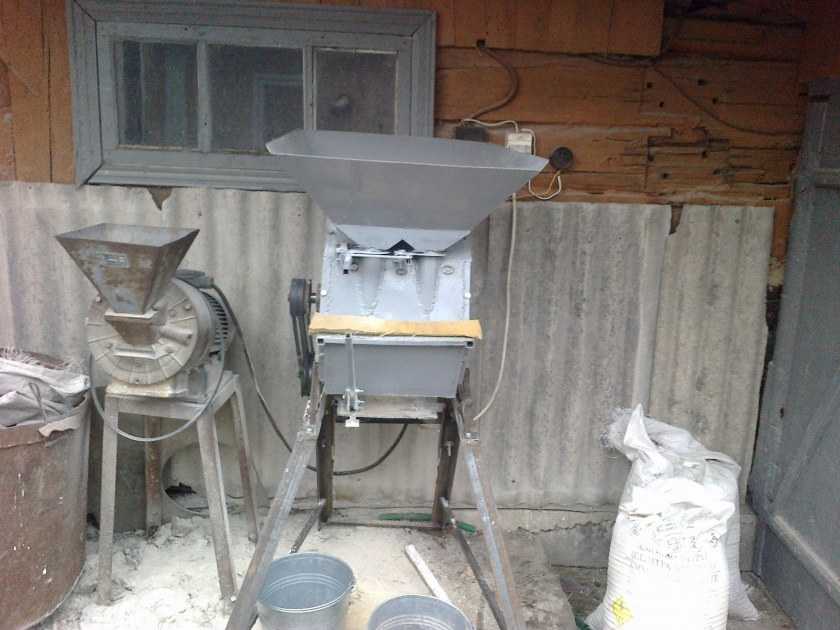

Образец дробилки

Применение небольших агрегатов на приусадебных участках позволяет существенно повысить эффективность работы, а также снизить трудозатраты. Использование более серьезных моделей осуществляется на крупных фермах, а также агрохолдингах. К тому же такие устройства для дачного использования можно изготовить самостоятельно при наличии необходимого инструмента, а также умения обращаться со сварочным аппаратом.

Роторные дробилки

Для подобных вариантов дробилок характерен большой вес, крупные габариты, а также наличие мощной силовой установки. Их применяют с целью измельчения различных культур, а также травы либо корнеплодов. Устройства справляются с ними без труда. Главным рабочим органом агрегата считается ротор, на котором установлены ножи. Размер фракции готового сырья определяется скоростью, с которой вращается ротор. Делать такой измельчитель зерна своими руками либо покупать его в готовом варианте обойдется существенно дороже, нежели молотковый вариант. К тому же из-за больших габаритов, а также веса, подобных агрегат проблематично использовать в небольших хозяйствах.

Молотковые дробилки

Такой вид представляет собой более сложное в плане конструкции устройство. Однако это становится причиной сложности его использования. Так, после запуска двигателя, начинается вращение барабана. При этом молотки, которые установлены внутри, также начинают движение и бьют по нему. В результате засыпаемое зерно попадает под такие удары и раскалывается на небольшие части. После этого оно опускается на сито, через которое просеивается мелкая фракция, а более крупная продолжает оставаться внутри и измельчаться.

Схема зернодробилки

Это интересно: Как правильно выбрать дробилку для зерна

Самодельные зернодробилки

Не уступает своим магазинным аналогам и самодельная зернодробилка. Чтобы собрать в домашних условиях зернодробилку своими руками, необходимо запастись рабочими инструментами, а также найти нужные запчасти для зернодробилок. А именно:

Режущие плоскости или ножи: можно выточить из стали, а можно использовать готовые диски от блендера,
Двигатель для зернодробилки. Мощность должна быть не ниже 1,4 кВт и не выше 2 кВт,
Сито для зернодробилки: размер ячейки зависит от потребностей помола.

Перед тем как сделать зернодробилку своими руками, нужно усвоить и некоторые важные моменты:

Рабочие ножи не должны намертво крепиться к устройству — их необходимо регулярно снимать и подтачивать,
Для заготовки ножа лучше использовать очень прочную сталь,
Предусмотреть возможность снятия сита для его чистки,
Не использовать двигатель для зернодробилки большей мощности — расход электроэнергии будет больше.

Высокая производительность аппарата зависит от правильности сборки, а также от правильности использования.

Простейшая модель может быть собрана из обычной бытовой мясорубки. Сделать дробилку для зерна своими руками из мясорубки просто: для начала к ней присоединяют электродвигатель, а горлышко расширяют. Для удобства к горлышку можно приклеить часть пластмассовой бутылки. Получается аналог электромясорубки. Производительность такой зернодробилки — ведро зерна за двадцать минут.

В домашних условиях сделать зернодробилку можно из различных деталей от сельхозмашин: из тормозного барабана трактора, диска сошника и емкости от сеялки, а также металлических пластин режущего приспособления зерноуборочной машины. Чтобы собрать зернодробилку, нужно использовать удобную схему или чертеж крепления всех комплектующих частей. Их можно найти в интернете на специализированных форумах.

Простую модель дробилки можно смастерить и из двигателя пылесоса. Для установки вала в его основании делают отверстие. Используемый нож должен быть шириной около двадцати сантиметров, а толщиной — полтора. Ножик крепят непосредственно на вал. Можно использовать вместо рабочей камеры обычное металлическое сито, под которое ставят коробку или ящик для зерна.

Что можно сделать из болгарки своими руками

Идей много, главное – знать, что и каким образом делать.

Например:

Штатив для УШМ, который даст возможность установить необходимый угол отреза, чтобы диск двигался в вертикальном положении. Такое сооружение с применением болгарки позволит резать металлический материал и другие твердые заготовки. Лист из металла, машинные амортизаторы, фанера используются для станины. Установка получается надежной и ничем не хуже сделанной на заводе. Работая за станком, надо следить за тем, чтобы кожух был в правильном положении. Такой инструмент используют для распилки древесины. Выключатель делать нефиксированным (ножная педаль) – это будет более безопасно. Изготовить инструмент можно быстро, а работать с ним станет значительно удобнее. Фиксатор для болгарки. В тисках фиксируем станок неподвижно, ставим необходимый диск и получаем отличный точильный станок. Перед началом работы крепления необходимо открутить. Прочный упор с прорезью закрепляем поперек диска – это позволит обрабатывать детали высокой прочности.Дисковая пилорама с болгаркой. Для этого необходима крепкая станина и прочно закрепленная под ней УШМ. Стусло из болгарки. Сделав столешницу поворотной под угловой шлифовальной машиной, получим стусло. Такое устройство позволит качественно отрезать плинтуса, багеты, профиль из металла, тротуарную плитку. Штроборез. Используют при укладке электрической проводки, вырезки в стене. Основание насадки УШМ должно быть прочным – это позволит с легкостью резать стены, используя весь объем посадочного диска. Вдоль стены подошва-упор позволяет равномерно и плавно перемещать болгарку. Чтобы подключить пылесос, необходим закрытый чехол с патрубком. Фрезер. Известно, что шлифовальная машинка имеет двигатель с редуктором, что позволяет изготовить фрезер. Необходимый для обработки не слишком твердых пород деревьев вал болгарки выводят в отверстие верстака, затем одевают патрон для фрезерных головок.

Распилочный станок для керамогранита

Осторожность нужна при наклоне диска, так как можно расколоть диск и испортить деталь. Контроль глубины погружения болгарки в заготовку и прямолинейное движение болгарки является важным фактором в данной работе

Угол резки можно изменять, тем самым расширяя варианты обработки

Самостоятельное изготовление станка вызывает определенные трудности, но это одна из крутых идей для использования болгарки УШМ. Кулинария. Используя двухлитровую жестяную банку и кусок оцинковки, можно изготовить мельницу не прикладывая особых усилий и расходуя мало времени. В дне банки делаем отверстие по диаметру защитного кожуха, вместо которого она и одевается. Полосу оцинковки надеваем на вал и зажимаем все гайкой для диска по металлу. Муфельная печь с плитки. Необходима металлическая пластина с вырезом в форме треугольника в полке заготовки. В данной конструкции необходимо сделать 6 отверстий, к которым используются саморезы, позволяющие зафиксировать рукоятку, уголки, брус. В данной конструкции монтируются все элементы вместе с пластиной. Детали крепятся саморезами. Первый уголок разгибаем до 60 градусов. Устанавливаем металлические уголки и закрепляем сам инструмент. Для соединения инструмента и деталей конструкции используют рукоятку и болты с гайками.

Угол резки можно изменять, тем самым расширяя варианты обработки. Самостоятельное изготовление станка вызывает определенные трудности, но это одна из крутых идей для использования болгарки УШМ. Кулинария. Используя двухлитровую жестяную банку и кусок оцинковки, можно изготовить мельницу не прикладывая особых усилий и расходуя мало времени. В дне банки делаем отверстие по диаметру защитного кожуха, вместо которого она и одевается. Полосу оцинковки надеваем на вал и зажимаем все гайкой для диска по металлу. Муфельная печь с плитки. Необходима металлическая пластина с вырезом в форме треугольника в полке заготовки. В данной конструкции необходимо сделать 6 отверстий, к которым используются саморезы, позволяющие зафиксировать рукоятку, уголки, брус. В данной конструкции монтируются все элементы вместе с пластиной. Детали крепятся саморезами. Первый уголок разгибаем до 60 градусов. Устанавливаем металлические уголки и закрепляем сам инструмент. Для соединения инструмента и деталей конструкции используют рукоятку и болты с гайками.

Самые крутые идеи для болгарки, использования этого нужного инструмента, вполне реализуемы, если хорошо знать ее конструкцию и возможности.

Зернодробилка из болгарки своими руками

Самодельную зернодробилку можно сделать из обычной угловой шлифовальной машинки (болгарки), в этой статье предоставлены чертежи зернодробилки из болгарки, а также фото и видео изготовления этой самоделки.

Этот вариант дробилки конечно не рассчитан на большие объёмы зерна, но для изготовления дерти или комбикорма для цыплят или небольшого количества кур вполне сгодится.

Если вам нужно быстро сделать простую и практичную зернодробилку, вам понадобятся следующие материалы:

Угловая шлифовальная машинка.
Использованный металлический диск от пилы.
Кусок толстой фанеры.
Металлическая скоба.
Болты, шайбы, гайки.
5 литровая пластиковая бутылка.
Металлической сито или кастрюля.

Из этих материалов мы сделаем самодельную зернодробилку, но для начала ознакомимся с чертежами зернодробилки из болгарки.

Зернодробилка из болгарки процесс изготовления

Начнём с изготовления основания, для этого нам понадобится кусок толстой фанеры в котором мы вырежем отверстия под корпус и вал болгарки, а также отверстие под бункер для засыпки зерна.

Зафиксировать шлифовальную машинку в основании можно металлической скобой и болтами. Теперь изготовим нож для нашей зернодробилки, вырезать нож можно из металлического диска от электропилы. Края ножа нужно заточить.

Для изготовления рабочей камеры дробилки понадобится металлическое сито или любая подходящая ёмкость диаметром около 20 см, глубиной не более 5 см. В ёмкости нужно сделать отверстия одинакового размера диаметром около 3 мм, по сути нужно сделать сито, размер помола будет зависеть от размера отверстий в сите.

Сито крепим на болты к основанию зернодробилки.

Дробилка почти готова, теперь изготовим бункер для засыпки зерна, как вариант можно приспособить 5 литровую пластиковую бутылку, отрезаем в бутылке дно и горлышком вставляем в отверстие в основании дробилки.

Как выбрать зернодробилку – советы экспертов

Каждый фермер должен внимательно изучить несколько факторов, которые помогут подобрать надежную и достаточно мощную машину. Покупателю следует определиться с такими факторами:

Область использования – для небольших хозяйств оптимальной станет заводская или собранная своими руками молотковая дробилка. Самодельная конструкция обойдется гораздо дешевле и будет обладать неплохим запасом мощности для переработки небольших партий зерна. Вместе с тем, такое устройство не сможет справиться с крупными партиями материала, поэтому владельцам крупных хозяйств придется покупать заводскую модель с регулировкой помола и рядом других функций;
Мощность – ее должно быть достаточно для переработки максимально больших объемов зерна, которые могут потребоваться для хозяйства;
Производительность – решая этот вопрос, фермер должен определить, какое количество зерна потребуется перерабатывать для питания птицы и скота. Агрегаты с высокой производительностью лучше всего подойдут для больших хозяйств, а машины, имеющие средний показатель, станут неотъемлемыми помощниками для небольших фермерских владений.

Ответив на каждый из этих вопросов, ферме без труда определится с необходимой ему машиной. Это поможет купить подходящий агрегат и не переплатить за него.

Зернодробилка для домашнего хозяйства своими руками

Домашнее хозяйство на частном подворье накладывает много обязательств на владельцев. В первую очередь нужно живности обустроить хорошее жилье и обеспечить ее качественным кормом. В этом помогает зернодробилка своими руками собранная. Ее используют для измельчения злаковых культур, приготовления комбикормов и питательных смесей.

Подобрать оптимальный аппарат с нужными характеристиками из предлагаемого ряда продукции популярных фирм не всегда удается. Также и цена оказывается немалой. Приходится искать способы, как самому сделать такой аппарат из подручных средств с минимальным вложениями.

Распространенные разновидности дробилок

За длительный период, в течение которого домашние умельцы занимаются выпуском самодельных зернодробилок, были разработаны всевозможные конструкции, отличающиеся принципом работы и базовыми составными частями. Каждая модель имела как свои преимущества, так и недостатки. Самодельные агрегаты можно без особых проблем в любое время модернизировать, ремонтировать или упрощать при необходимости.

Центробежный тип

Основной рабочий процесс внутри такой конструкции напоминает работу популярной электрической кофемолки. Процесс дробления выполняется за счет нескольких ножей, располагающихся на стенках полости.

К ним отталкивается благодаря центробежному вращению зерно. Корректирование получаемой фракции обеспечивается ситами с разными диаметрами ячеек. Продуктивность зависит от остроты ножей и мощности подключенного мотора.

Шнековый тип

Используемые для домашнего хозяйства аппараты иногда называют винтовыми. Внутри происходит резка зерен и расплющивание их. Этому способствуют шлицевая колодка и металлический многогранник. Недостатком является быстрое затупление граней последнего, после чего падает продуктивность и отсутствует возможность настраивания фракции.

Более выигрышными являются установки с винтами. Они являются комбинированными, так как в комплекте со шнеком задействуется режущая планка. Достаточно часто встречается такая самодельная зернодробилка в частном секторе.

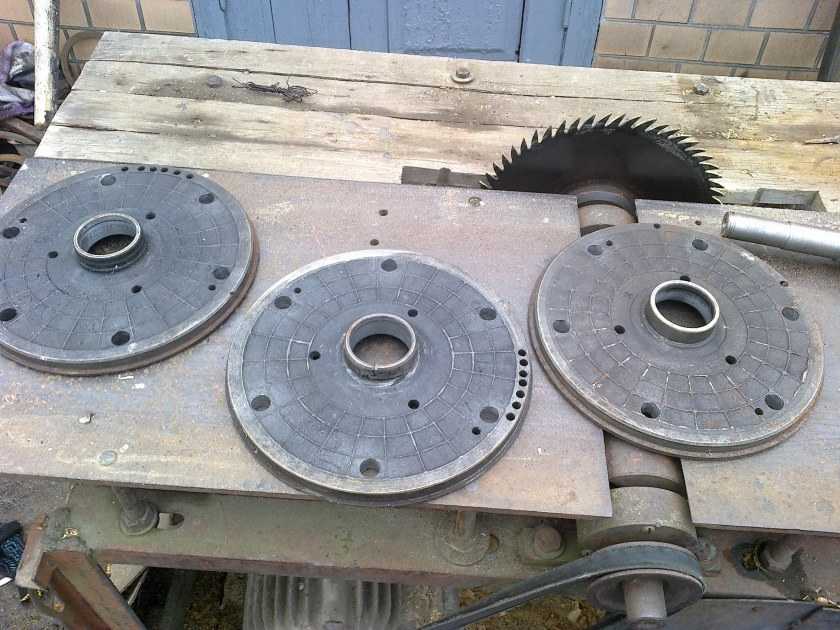

Мельничный тип

Очень часто изготавливаются зернодробилки своими руками именно такого типа, ведь схемы и чертежи на нее широко распространены и доступны. Конструкцию можно назвать одной из древних, так как по этому принципу работали каменные жернова. Недостатком работы является отсутствие возможности регулировки размера получаемой фракции.

Вальцовочный тип

Фото процесса изготовления будут во многом сходны с производством шнекового аппарата. Однако, на многограннике допускается расположение разного количества зубцов. Конструкция позволяет легко настраивать плотность помола. При замене вала на круглую терку удастся получить в результате продукт требуемого размера.

ВИДЕО: Как сделать крупорушку всего за 2 часа

Самодельная зернодробилка из углошлифовальной машинки

Данная модель является одним из наиболее простых и низкозатратных аппаратов по дроблению зерна. Универсальность конструкции болгарки позволяет использовать ее в помощь для изготовления еды домашней живности. Для такой самоделки даже не нужны чертежи, так как используется минимум компонентов.

Потребуется прочная фанерная планка, которая станет базой конструкции. На нее будут навешиваться остальные элементы. Некоторые пользователи применяют вместо нее отрезок ламината. В листе режут два отверстия:

первое для корпуса пилы;
второе для крепления приемного бункера.

Для фиксации к корпусу используются саморезы и скобы. На вращающийся вал ставится нож с двусторонней заточкой. Он является основным режущим элементом. С нижней стороны фанеры принято болтами фиксировать сетку оптимальных геометрических параметров.

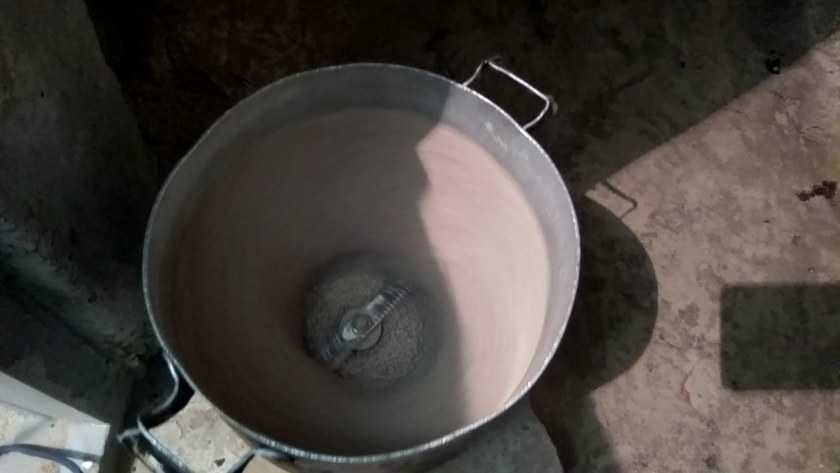

Сетку готовят из старой алюминиевой кострюли, которую просверлили множеством отверстий. Также для данной цели используют старый металлический дуршлаг. Бункером в такой модели служит обычно подготовленная пятилитровая пластиковая бутылка.

Процесс изготовления

Конструкция измельчителя зерна очень простая. Изготовление также не требует особых усилий, если купить все необходимые детали. Некоторые же умельцы предпочитают мастерить дома не только само устройство, но и комплектующие части.

Для того чтобы собрать полностью домашнюю мельницу для зерна нужен опыт работы на токарном станке и оборудованием для сверления.

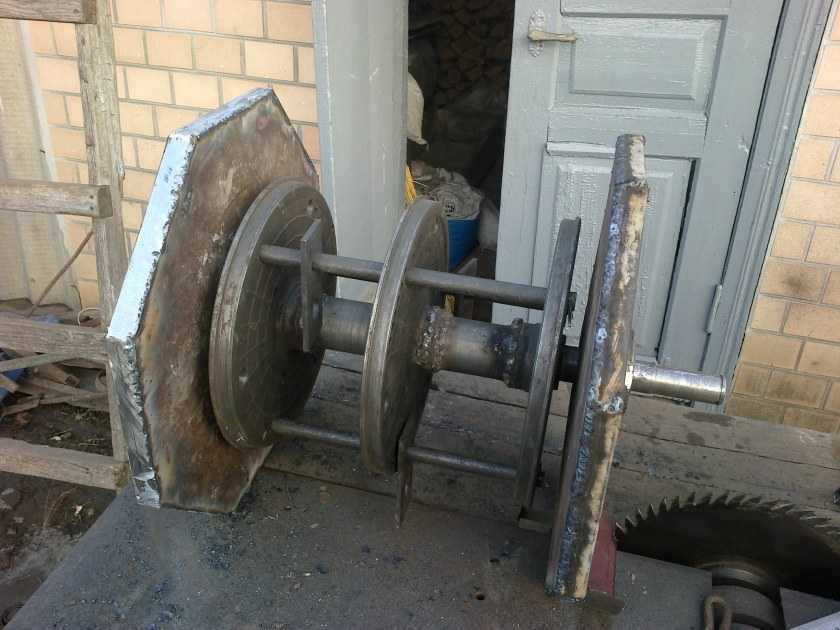

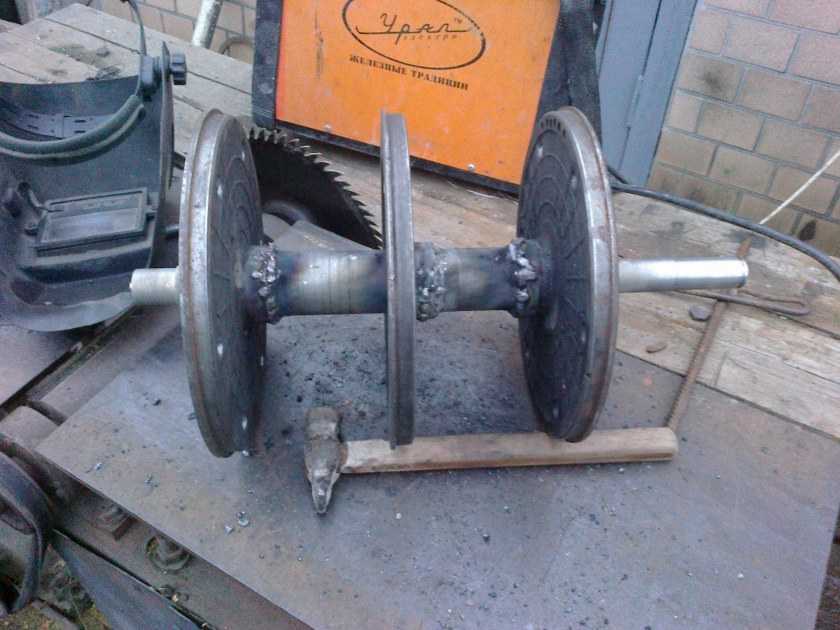

Сборка ротора

Самый главный элемент электрической мельницы — ротор. Процесс его изготовления довольно трудоемкий, а перед началом работ нужно запомнить несколько важных моментов:

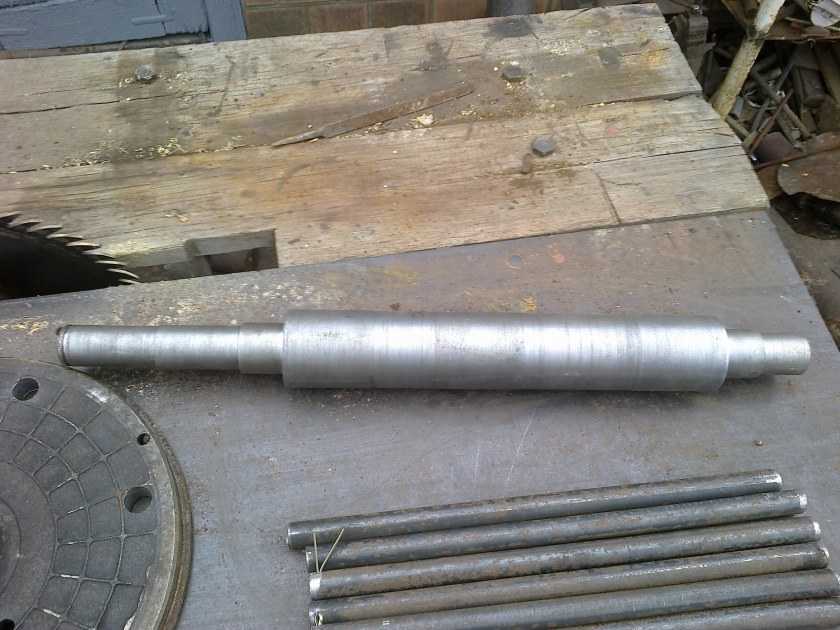

Вал изготавливаемого ротора должен быть переменного сечения,
Делается вал из круглой стали,
Процесс работ разделяется на несколько этапов.

Первый этап включает в себя подготовку заготовок из металла. Заготовка должна иметь несколько одинаковых отверстий с радиусом 5 см. Второй этап — стирание наружного слоя заготовки так, чтобы в размере проточка уменьшилась до 10,5 см. При таком размере открываются рабочие зубцы будущего ротора.

Далее ротор отравляется на закаливание. Закаливание происходит в два этапа. Первый — в печи при температуре в восемьсот градусов, второй — в масляном контейнере. Не рекомендуется остужать заготовку холодной водой: металл станет хрупким. Следующий шаг — отпуск: ротор нагревается до четырехсот градусов, и оставляется при комнатной температуре до полного остывания.

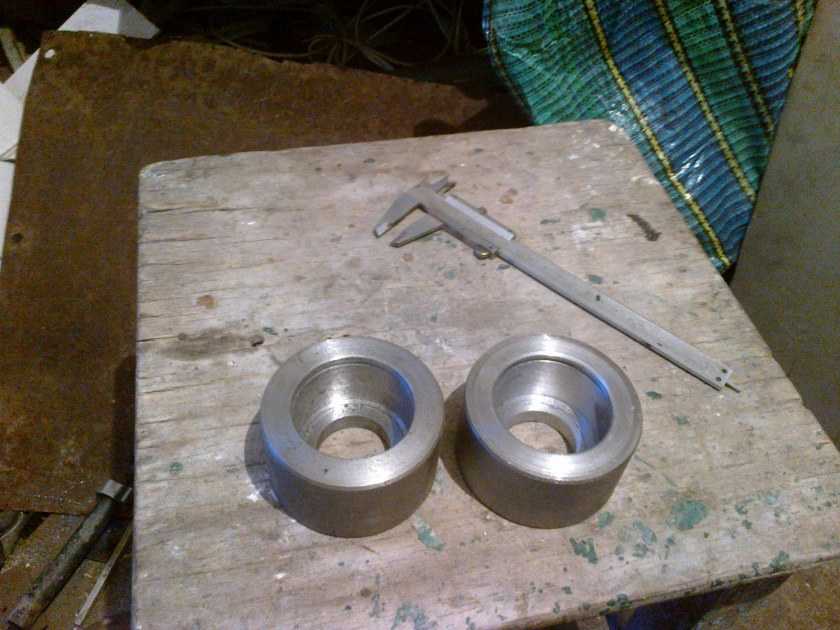

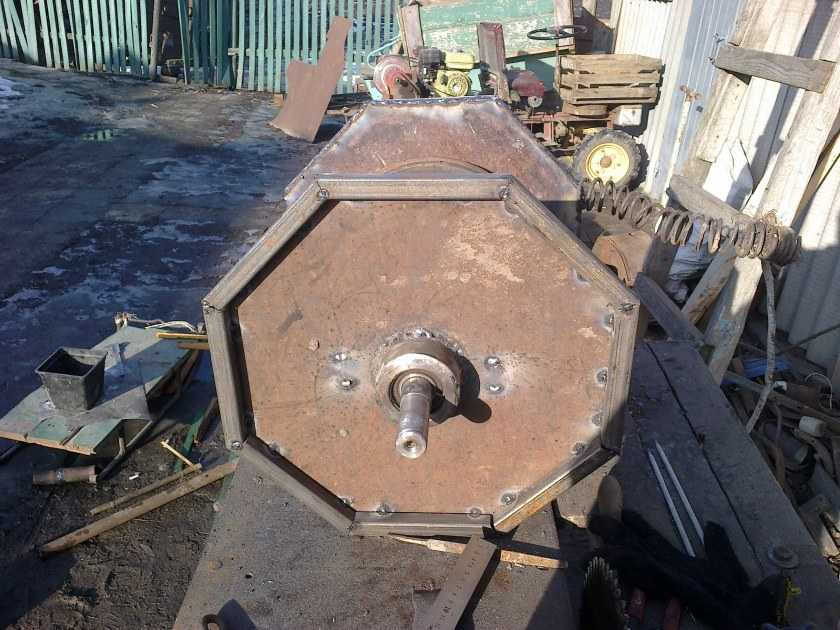

Ротор крепится к валу двумя подшипниками, что увеличивает прочность мельницы. К валу между подшипниками крепится небольшое дистанционное кольцо. Они позволяют подшипникам перемещаться по валу для создания большего натяжения.

Сборка статора

Статор в домашних условиях сделать очень сложно, поэтому рекомендуется купить уже готовый элемент. В статоре делают несколько отверстий с резьбой для крышек от подшипников и самого статора, а также для патрубка и короба загрузочного. Для большей точности работы мельницы нужно правильно выставить на статоре координаты. Делается это при помощи нескольких болтов.

Сборка станины

Немаловажной деталью мельницы является и станина. Основание изготавливается из толстого стального листа

Статор крепится к станине при помощи винтов, которые в то же время будут удерживать и патрубок. Если планируется съемный патрубок, то его нужно крепить к проему в основании, соответствующему диаметру детали. Удерживается съемный патрубок только силой трения.

Изготавливается патрубок из отреза трубы, диаметром около 3 см. Труба может иметь как круглое сечение, так и квадратное. Далее собирается короб для загрузки из листа железа. Железный лист сгибается в нужную форму, а швы пропаиваются. Готовый короб устанавливается на статор, и крепится болтами.

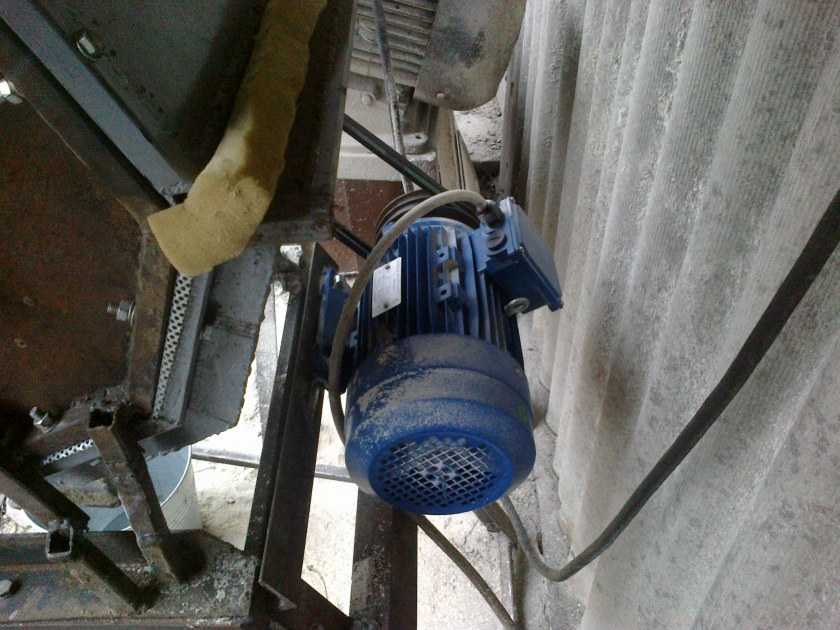

Монтирование двигателя

Работа мельницы для зерна осуществляется электрическим мотором. Вместе с мотором нужно иметь:

Конденсатор,
Тумблер,
Предохранитель.
Устанавливается мотор вместе с комплектующими деталями на диэлектрическую пластину.

Важный момент: вал двигателя должен иметь соосное расположение с дробильными вальцами, а для передачи вращательного элемента используется муфта.

Аппарат готов к работе. Остается только засыпать зерно в бункер для загрузки и включить устройство.

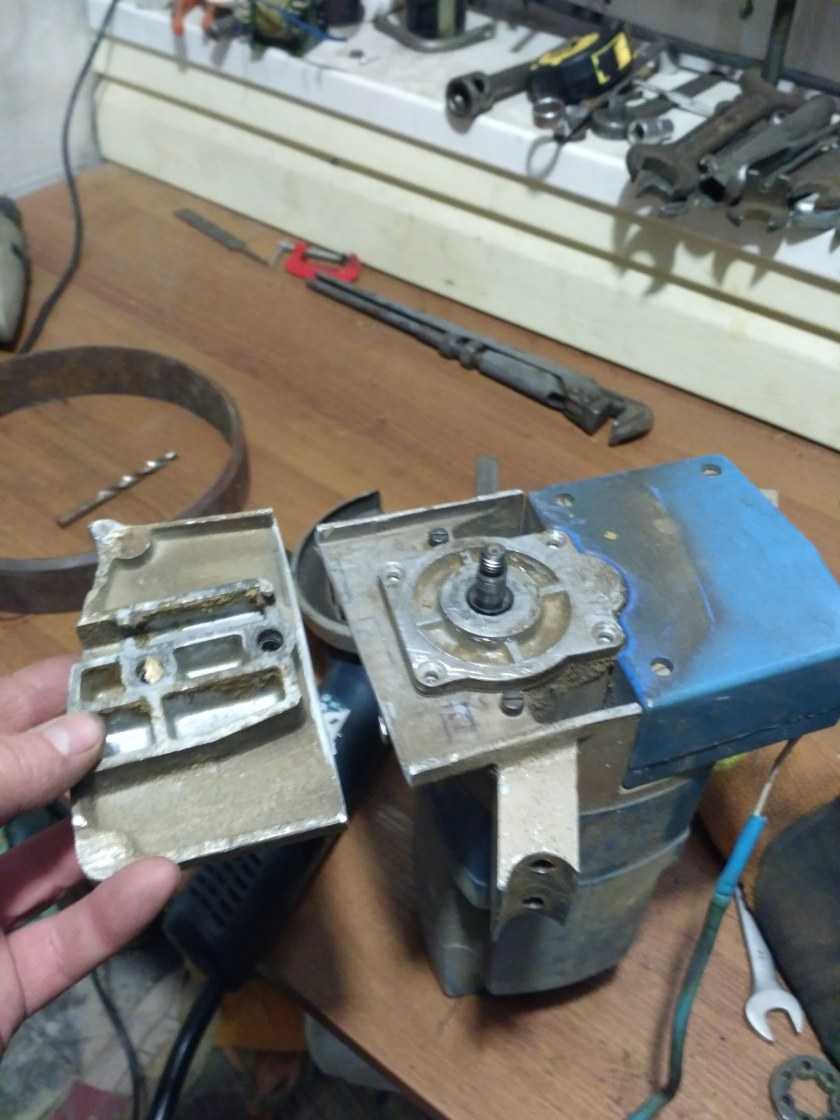

Создание зернодробилки из болгарки

Ручная пила с вращающимися дисками, считается незаменимой вещью для дома и для хозяйства в целом. Так, фермеры поняли, как можно в большей степени расширить функциональность такого электроинструмента. Из болгарки можно создать хорошую и качественную самодельную зернодробилку. Для производителя такой конструкции чертежи вовсе не понадобятся. Создавать стоит так.

Для начала мы берём прочный лист от фанеры. Это и будет основой во всей конструкции, к которой и будут крепиться остальные части. При этом можно использовать кусок ламината. В фанере нужно прорезать несколько отверстий, в одно из них стоит вставить корпус от пилы, а в другой приёмный бункер для зерна.

Корпус у болгарки должен крепиться с помощью специальной металлической скобы, а также дополнительных болтов. Вместо режущего диска, стоит создать нож из металла с дополнительной обоюдоострой заточкой. Такая дробилка хорошо подойдёт для зерна.

К нижней части фанерного листка стоит при помощи болтов прикрепить специальную сетку, которая будет соответствовать по размеру и диаметру. Такие сетки можно купить в специальном магазине уже готовые или же сделать самостоятельно. К примеру, применять кастрюлю с просверлёнными в дне отверстиями либо старый дуршлаг.

В виде бункера для использования зерна, можно применять пяти литровую пластиковую бутылку. Так, бюджетная зернодробилка, созданная самостоятельно, будет готова к использованию.
