Механические
Являются наиболее распространенными устройствами из-за невысокой стоимости по сравнению с аналогичными приспособлениями. Захват данного типа имеет небольшой вес, что позволяет использовать механизм двум рабочим.
Механические приспособления позволяют поднимать панель не только в вертикальном положении, но и в горизонтальном и даже под наклоном. При этом материал прочно удерживается с помощью прорезиненных рабочих элементов. Размер механических приспособлений варьируется от 5 см до 25 см, что позволяет использовать панели разных размеров.
Механические захваты бывают:
- струбцинные (рычажные);
- замковые;
- с применением просверливания.
При захвате струбциной обеспечивается не только удержание материала, но присутствует возможность регулирования усилия сжатия. Устройство состоит из винтового механизма с неподвижной основной рамой.
Благодаря вращению подвижного приспособления, обеспечивается фиксация между губками с помощью рычага или винта. Рычажные приспособления рассчитаны на подъем элементов не более 200 килограмм шириной до 20 сантиметров.
Замковые устройства предусматривают крепление элементов шип в паз. При этом необходимо сначала обеспечить вертикальное расположение панели по всей длине на специальные прокладки, чтобы избежать деформации замковых элементов, а затем перемещать материал в вертикальном положении.
Захваты с применением просверливания предусматривают выполнение отверстий в профильных листах панелей. В данном случае выполнение сверления должно производиться строго перпендикулярно. Затем полученные отверстия заполняются винтовыми элементами или другими крепежами.
ОБРАТИТЕ ВНИМАНИЕ! Механические захваты можно использовать в паре, если имеется траверса. Такой способ эксплуатации механических устройств обеспечивает производительность грузоподъемности. Такой способ эксплуатации механических устройств обеспечивает производительность грузоподъемности
Такой способ эксплуатации механических устройств обеспечивает производительность грузоподъемности.
Главным преимуществом механических захватов является их стоимость. Кроме этого, для осуществления работ с механическими устройствами не требуется специальных приспособлений при транспортировке и работе. Устройства имеют небольшой вес, характеризуются большим сроком эксплуатации.
Благодаря наличию рычага и оси осуществляется равномерная нагрузка по захвату.
Вакуумный захват
С помощью захвата, работающего по принципу вакуума, можно без проблем осуществить монтаж сэндвич панелей. С помощью такого механизма, монтаж можно выполнить в горизонтальном и вертикальном положении.
Принцип работы
Вакуумный захват или траверса имеет присоски прямоугольной или круглой формы. Они изготовлены из металла и покрыты вакуумной пластиной. Такая пластина может быть силиконовой (считается самым надежным и устойчивым к температурам материалом), резиновой, каучуковой и нетриловой (не самый прочный материал). К присоскам присоединены маленькие шланги, которые соединяют их с вакуумным насосом. Так же, конструкция имеет небольшой шарнир, который опирается на пружину, это позволяет устанавливать захват на панель без лишних усилий. Чтобы захватить панель, нужно присоединить присоску к поверхности и включить вакуумный насос, используя рычаг. Присоски устанавливаются по центру груза, чтобы равномерно распределить нагрузку на механизм. Количество присосок – до 12 штук. Благодаря герметизирующим уплотнителям, воздух не попадает в пространство между металлическим диском и поверхностью панели, за счет этого происходит захват груза.
Безопасность
Если работа вакуумного насоса была завершена в аварийном порядке, автоматически включается запасной резервуар, позволяющий удерживать сэндвич панель некоторое время. Все вакуумное оборудование может работать не только от электросети, но и от нескольких съемных аккумуляторов. Работа в автономном режиме включает 250 циклов непрерывного присасывания, после чего необходима подзарядка батареи.
Достоинства
Вакуумные захваты (траверсы) имеют множество плюсов:
• Удобное и надежное крепление панелей;
• Благодаря вакуумному креплению стройматериалы не деформируются и не повреждаются;
• Монтаж осуществляется намного быстрее;
• При фиксации и перемещении панели, она не сдвигается;
• Чтобы установить сэндвич панели необходимо всего два или три человека;
• Работа выполняется качественно;
• Механизм дает возможность сэкономить время, поскольку переносить панель можно прямо к месту, где будет производиться монтаж.
• Приспособление не слишком габаритное и удобное в эксплуатации;
• Стройматериалы на весу, при необходимости, поворачиваются на 360 градусов.
• Без особых сложностей монтируются панели нестандартных размеров.
С помощью вакуумного оборудования осуществляется монтаж не только сэндвич панелей, но и металлических ДВП, ДВХ панелей с различными видами наполнителей.
Чтобы выбрать качественное оборудование, обращайте внимание на основные технические характеристики:
• Страна производитель.
• Марка оборудования.
• Сила захвата.
• Интервалы захвата.
• Размеры приспособления.
• Комплектация оборудования.
• Технологические характеристики.
• Особенности панелей, для которых предназначается техника.
https://youtube.com/watch?v=PJp8u0QTHZI
Монтаж
Когда для монтирования конструкций применяется вакуумный захват для сэндвич панелей, то можно отметить такие преимущества этого варианта:
- Высокая скорость строительства конструкций. Сотрудники компании «Арлифт» с 2006 по 2009 год провели исследования, показавшие, что вакуумные захваты Clad Boy способны значительно повысить скорость, и она может достигать до 850 кв. метров за смену;
- Отсутствие возможности повреждения поднимаемых и монтируемых конструкций. При использовании вакуумного оборудования, вы можете быть уверены, что не будет никаких повреждений или деформации панели, как показано на фото. Благодаря сверхэластичному вспененному силикону, которым обрамлены присоски механизма Clad Boy, они не оставляют никаких следов в зонах прихвата конструкции;
- Нет необходимости в привлечении к строительным работам большого числа людей. Если при монтировании сэндвич панелей обычным вариантом понадобится не менее четырех рабочих, то вакуумное оборудование Clad Boy не только значительно повысит скорость монтирования, но и значительно уменьшит число необходимых рабочих до трех работников;
- Экономия места на стройплощадке. При поднятии сэндвич панели из пачки при помощи вакуумного захвата (траверса), нет необходимости ее сдвигать. Вне зависимости от того, как расположены упаковки материала, все они будут доступны, что позволит значительно сэкономить место на стройплощадке;
- Облегченный процесс подготовки рабочих. Особых навыков для работы с траверсом не потребуется. Все необходимые знания и инструкции бригада может получить прямо на строительной площадке в течение 10-15 минут;
- Высокое качество монтажных процессов. Осуществление строительных работ происходит без необходимости снятия защитной пленки с сэндвич панелей благодаря присоскам вакуумного приспособления, как показано на фото;
- Возможность обустройства конструкций нестандартной длины. Вакуумные захваты помогут как нельзя лучше решить любые нестандартные задачи. К примеру, можно даже осуществить монтирование очень длинных конструкций. Также они подойдут как отличный захват для кровельных сэндвич панелей с любым видом профиля. Вакуумные приспособления могут применяться для сэндвич панелей, длина которых достигает 26 метров;
- Легкость демонтирования конструкций. Clad Boy можно назвать поистине уникальным вакуумным оборудованием, ведь он способен помочь в демонтаже не только сэндвич панели, но и ее секции, не затрагивая при этом участков, не требующих замены. Благодаря этому процесс демонтажа конструкции значительно облегчается, как показано на фото.
Монтаж кровельных сэндвич панелей
Захват ЗС1-30-270 может быть использован отдельно или в составе траверсы
Купить захват для сэндвич панелей ЗС1-30-270 можно в компании ООО “ПромИнжиниринг” в Москве.
Подробнее про монтажную
Траверсу для сэндвич панелей
Траверсу для разгрузки сэндвич панелей
Проектирование и изготовление грузоподъемного оборудования в Москве. Траверсы, Захваты, Стропы.
125371, Москва, Волоколамское шоссе, дом 112, корпус 1, строение 3 А, офис 504
Прайсы
Сэндвич-панели стали очень популярным стройматериалом. Современные темпы строительства диктуют высокий темп возведения зданий, а сэндвич-панели отвечают требованиям быстрого монтажа.
При возведении объектов из сэндвич-панелей строителям нужны специальные приспособления, крепежи для их безопасного поднятия и транспортировки, чтобы исключить деформацию и повреждение полотна.
Подобных приспособлений – захватов для сэндвич-панелей – разработано несколько видов:
- захваты механического типа
- текстильные стропы
- вакуумные захваты
У каждого из приспособлений имеются свои преимущества и недостатки, некоторые отвечают более высоким требованиям безопасности, некоторые – более высоким критериям комфорта при работе.
Захват для кровельных сэндвич-панелей
Захват для кровельных сэндвич-панелей служит для поднятия и перемещения кровельных полотен в горизонтальном положении для их монтажа на крышах зданий. Это устройство представляет собой комплект из траверсы и двух зажимных устройств.
Захваты для сэндвич-панелей должны соответствовать следующим требованиям безопасности:
- Не допускать механического повреждения и деформации груза при транспортировке;
- Обеспечивать максимальную надёжность при удержании груза, надежно прижимать фиксирующие элементы к внешней поверхности панели;
- Предусматривать комфорт в работе на стройке. Захват должен обеспечивать безопасность и минимальную трудоёмкость для работников.
Грузоподъемность захватов для панелей достигает 300-500 килограммов, в зависимости от габаритов захвата.
Захват для подъема сэндвич панелей
Приспособления для подъема панелей классифицируются следующим образом:
- По способу прижима. Прижим осуществляется с помощью механических струбцин или с помощью рычагов, при этом рычажные приспособления более технологичны, хотя и нуждаются в большем просторе для совершения всех манипуляций.
- По грузоподъёмности. Грузоподъемность зависит от размеров захвата, существуют механизмы, способные поднимать массу от 50 до 500 кг.
- По ширине раскрытия. Регулируемое раскрытие позволяет брать панели различной толщины.
Захваты механического типа применяют вместе с текстильными стропами, которые дополнительно фиксируют груз, гарантируя надежное перемещение панели. Применение строп не всегда оправдано, так как при разгрузке приходится тратить дополнительное время на расстроповку.
Захваты для монтажа сэндвич панелей
Захваты для монтажа сэндвич-панелей – приспособления механического или рычажного типов. Механическое оборудование – сравнительно недорогое оборудование, которое может купить как крупная строительная компания, так и строитель-частник. Механический захват для монтажа позволяет выполнять монтажные работы в вертикальном и горизонтальном положениях, а также в положении под наклоном.
Рычажный захват состоит из коромысла и одностороннего ломающегося рычага, который включает в себя тягу. К поверхности рычага приварено кольцо. Удержание стройматериалов осуществляется за счет механического натяжения рычага, груз надежно фиксируется до тех пор, пока опускается траверса крана.
Недостаток рычажного захвата состоит в том, что его нужно периодически смазывать, а также его не рекомендуется использовать на зимних стройках, на морозе. Максимальная грузоподъемность механизма составляет около 350 кг.
Еще одно распространенное устройство для фиксации стройматериалов – струбцина. В основе принципа функционирования механизма – зажатие груза с помощью винтового зажима и рамы. Грузоподъемность струбцины достигает 200 кг.
Существует также механизм для монтажа панелей – замок. Захват в замок – это вертикальное присоединение механизма к замку панели с помощью прокладок, расположенных по всей длине фиксируемого элемента. Подобным способом фиксируют не самые тяжелые грузы, так как замок легко может быть деформирован.
Вакуумный захват для сэндвич-панелей – оптимальное решение и для подъёма, и для комфортного монтажа конструкции. Захват с применением вакуумных присосок обладает наиболее равномерным прижимом, поэтому риск повредить поверхность панели практически отсутствует.
Монтаж стеновых сэндвич панелей траверсой с двумя захватами ЗС1-30-270
1. Складирование сэндвич панелей в пачках Хранение сэндвич панелей на строительной площадке производится в пачках. Применение траверсы со струбцинными захватами сводит к минимуму использование ручного труда в процессе монтажа панелей. Нет необходимости вручную поднимать панель и ставить ее вертикально для того, чтобы переместить ее на место монтажа.
2. Подготовка сэндвич панелей к монтажу — Установка захватов на горизонтально лежащую панель Для подготовки панелей к монтажу необходимо сдвинуть верхнюю панель пачки на величину, достаточную для размещения струбцинных захватов. Установить и затянуть захваты. После этого производится подъем панели при помощи грузоподъемного механизма. В результате этого подъема происходит перемещение сэндвич панели из горизонтального положения в вертикальное.
3. Подготовка панелей к монтажу — подъем из горизонтального в вертикальное положение Как правило при подготовке сэндвич панелей к монтажу — при перемещении из горизонтального положения в вертикальное используется ручной труд. Применение струбцинных захватов позволяет механизировать и эту операцию.
4. Подготовка панелей к монтажу — проверка крепления струбцинных захватов После того, как сэндвич панель займет вертикальное положение, следует проверить надежность закрепления струбцинных захватов и надежность соединения траверсы с захватами такелажными скобами. После этого сэндвич панель готова к подъему и перемещению к месту ее установки.
Проектирование и изготовление грузоподъемного оборудования в Москве. Траверсы, Захваты, Стропы.
125371, Москва, Волоколамское шоссе, дом 112, корпус 1, строение 3 А, офис 504
Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками
Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.
Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru
Подъём панелей и установка в проектное положение
Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.
Порядок монтажа может отличатьсяФОТО: km812.ru
Продольный стык
Технология монтажа включает следующие основные этапы:
| Иллюстрация | Описание действия |
| Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи | |
| На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм | |
| Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей | |
| Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент. | |
| Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм | |
| Устанавливаем минераловатную изоляцию. Элементы укладываем встык | |
| Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º | |
| На колоны крепим уплотнитель, отступив от наружного края 20 мм | |
| Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны | |
| Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик |
Поперечный стык
Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.
Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru
Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:
Watch this video on YouTube
Крепление
Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.
Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru
Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.
Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:
Watch this video on YouTube
Монтаж фасонных элементов
После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.
Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.
Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru
Монтаж кровельных панелей: крепление к прогону, конек, отлив
Первоочередно за исключением коньковых кровельных прогонов с помощью одного крепежного элемента панель фиксируется к прогону под коньком.
Крайние панели крепятся в верхней части трапеции к прогону тремя саморезами; средние – двумя. Учитывая разность нагрузок в вышеупомянутых зонах, рекомендации являются условными. Окончательное количество и тип крепежных элементов определяется рабочим проектом.
По окончании основных монтажных работ необходимо:
- между коньковыми прогонами смонтировать внутреннюю коньковую планку
- полиуретановой пеной заполнить свободное пространство в стыках панелей;
- когда пена затвердеет, установить профильную полиуретановую прокладку по обеим сторонам конька;
В случае использования кровельных панелей с минераловатным утеплителем, стык заполняется уплотнительной массой из минеральной ваты.
Немаловажна также правильная организация отлива. Для обеспечения надлежащего водоотведения с поверхности кровли, панели в свесе отделывают планкой.
Под верхней обшивкой панели надрезается утеплитель, планка просовывается и крепится к нижней панели. К планке крепятся крюки водосточного желоба, позже вкладываются водосточные желоба предпочтительно из ПВХ.
Тонкости сборки конструкций своими руками
Сначала необходимо выбрать материалы для сооружения панелей. Выбирать их следует исходя из степени необходимой теплоизоляции, шумоизоляции постройки. Следует помнить, что однокомпонентный и двухкомпонентный клей имеют разные сроки годности в эксплуатации.
Все необходимые для конструкций материалы следует осмотреть до того, как приступить к работе. При обнаружении пыли или грязи материалы нужно очистить. Непосредственно в процессе сборки на это не будет времени.
Сложности, которые могут возникнуть с клеем в работе при сооружении многословной конструкции:
- при нанесении на лист клей сильно вспенивается и нуждается в сжатии для придания необходимой плотности и толщины;
- клей быстро твердеет и не поддаётся действию растворителей, из-за чего работу следует проводить максимально быстро.
Для сжатия сэндвич-панели необходимо иметь пресс с давлением 0,3 килограмм на квадратный сантиметр. Под прессом панель необходимо выдерживать два-четыре часа. При отсутствии пресса можно использовать вакуумный насос, воздействие которого не более 40 минут. Способ заключается в следующем: конструкции покрываются тканью и зажимаются, далее при помощи насоса и шланга из-под ткани откачивают воздух. Изделия укладывают на гладкую поверхность и оставляют в состоянии покоя на ближайшие сутки. Без сомнения, заводское оборудование гораздо удобнее для быстрого создания сэндвич-панелей.
Застывший клей можно убрать только механическим путём или с помощью подогрева до 500 градусов, что невозможно сделать в домашних условиях. Из-за необходимой скорости работы мастер будет нуждаться в напарнике.
Механический тип захватов
Механические захваты разделяются по таким характеристикам:
- захваты механического типа — рычажковый, струбциновый и т. д.;
- грузоподъемность — до полутонны кг;
- ширина раскрытия — зависит от толщины стенового или кровельного материала;
- конструкция рамы — толстолистовая или трубчатая.
Для работы с сэндвич-панелями используют различные механические приспособления

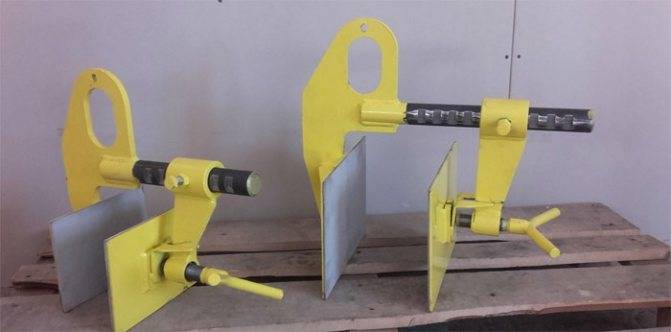

Захват-струбцина
Это классический инструмент для погрузки и перемещения различных предметов. Составные части инструмента — винтовой механизм и главная рама. Такой вид захвата позволяет перемещать сэндвич-панели весом до 200 кг, толщиной до 200 мм.
В основе захвата-струбцины — С-образная рама. Она может иметь телескопическую конструкцию, что делает оборудование более функциональным. Сверху к раме приваривают проушину, в которую крепится стальное кольцо. В одно боковой стенке посверлено до 3 отверстий под резьбовые втулки. На противоположной стороне располагается накладка, изготовленная из рифленой резины для лучшего сцепления с поверхностью плиты.

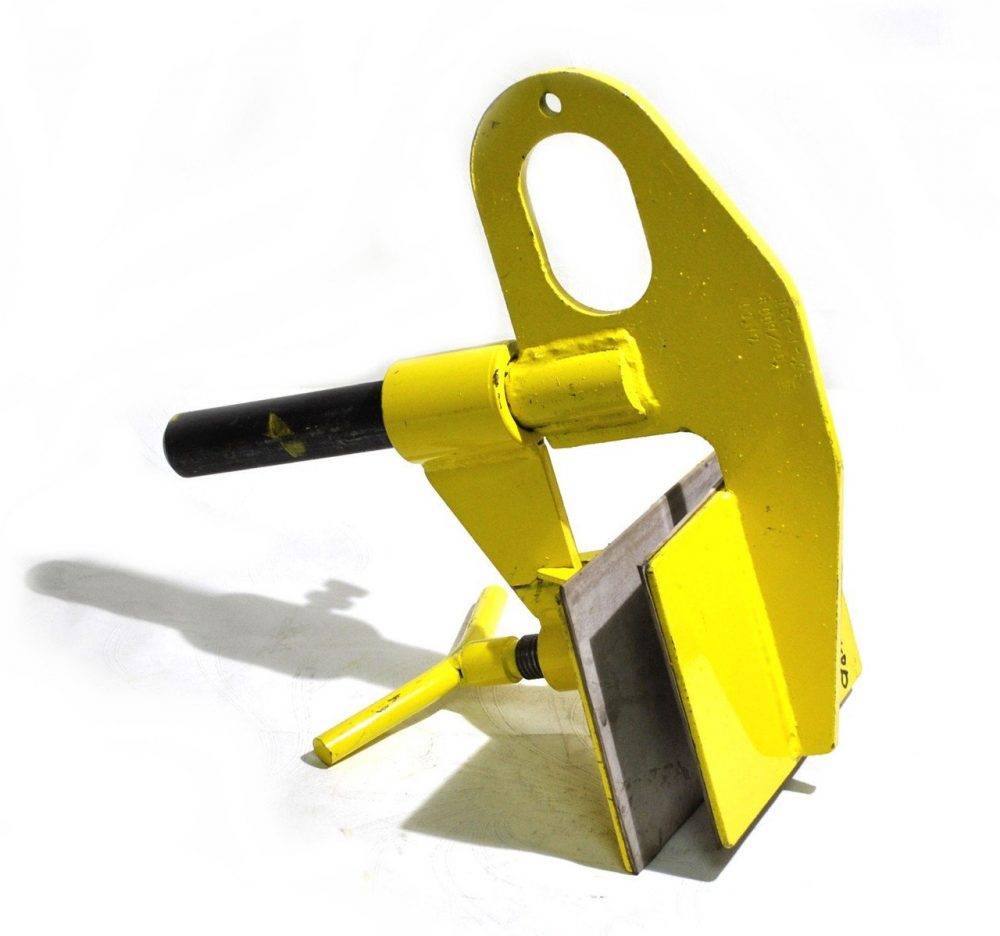

Захват-струбцина
В резьбовое отверстие втулки вставляется рукоять, на конце которой тоже накладка из рифленой резины. Для фиксации панели вращают рукоять до тех пор, пока груз не будет надежно зафиксирован. Благодаря подвижному элементу контролируется сила сжатия. Присутствие регулирующего механизма предохраняет строительный материал от повреждений.
Струбцинный захват обычно ярких цветов — желтого, красного. Окрашивание в эти цвета — требование правил техники безопасности.

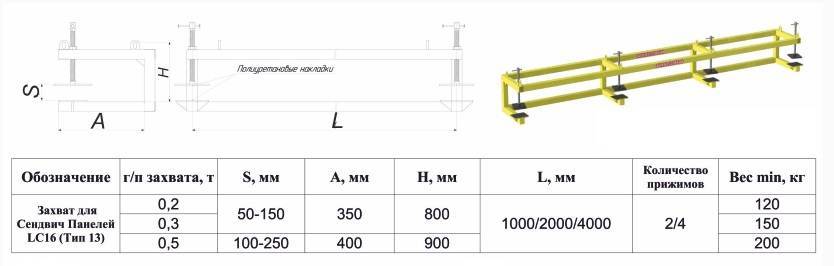

Если возникает потребность в монтаже длинномерных панелей, используют траверсу (так называют поперечную балку).
При работе с подобным зажимом необходимо учитывать такие факторы:
- усилие одностороннего прижима составляет от 70% суммарной массы поднимаемого груза;
- чем больше площадь накладки из резины, тем меньше вероятность повреждения панели;
- рамы трубчатой конструкции снижают общий вес захвата, хотя несущая способность от этого не уменьшается.
Если грузоподъемность струбцинного захвата менее 250 кг, то роль С-образной ямы исполняет резьбовая шпилька диаметром от 32 мм. По ней перемещаются ползунки, одна поверхность которых покрыта резиновым слоем.
Разновидность захвата-струбцины, которая может использоваться при монтаже кровельных панелей
Рычажный зажим
Этот механический захват менее распространен. Приспособление имеет вид одностороннего ломающегося рычага, на котором расположено два элемента — тяга и коромысло. При этом один ползунок пассивный, другой — активный. Именно вторым ползунком регулируют ширину зева. Прижимная часть коромысла отделана резиной, как в струбцинных моделях.
Другая сжимающая поверхность находится на противоположной стенке рычага. Сверху к рычагу приварено кольцо. Когда тянут за кольцо, на коромысло давит собственный вес, и оно опускается, тяга перемещается к сэндвич-панели. Груз удерживается за счет технического натяжения рычага до тех пор, пока траверса находится в воздухе.
Виды захватов
Отчасти редкое применение этого механизма объясняется необходимостью в более строгом уходе. Вместе с тем, это инструмент с хорошей грузоподъемностью, которая составляет не менее 350 кг.
Рычажный захват нельзя использовать при отрицательных температурах
«В замок»
Этот вид захвата применяется относительно редко, хотя существует долго время, и представляет собой форму «шип-паз». Для перемещения панель кладут на прокладки по всей длине. Этот метод применяется только в случае, когда предстоит горизонтальную установку панелей.
Замочное крепление довольно опасно при ведении такелажных работ. Если панель смещается, то существует вероятность выхода из строя замка, в результате чего сэндвич-панель может сорваться. Крепление «в замок» не применяется для длинномерных предметов.
Захват «в замок» весьма опасен для перемещения сэндвич-панелей

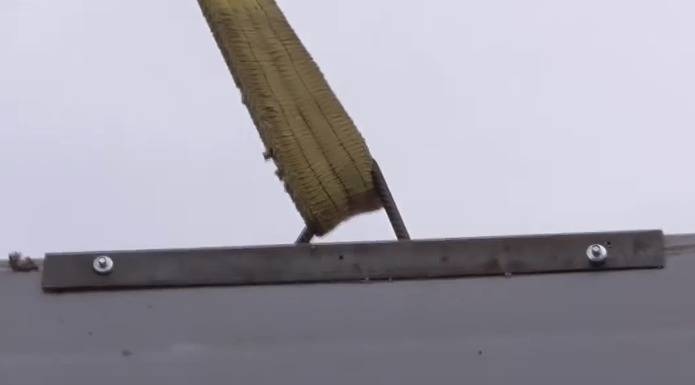

Сквозное просверливание
Такой захват применяется, когда предстоит вертикальный монтаж панелей. Сэндвич-панели просверливают, в отверстие вводят штифт захвата. Отверстия, которые при этом образовались, потом скрывают за фасонными изделиями или крепежами.
У этого способа захвата есть много недостатков:
- повреждается строительный материал;
- не всегда получается добиться точной сверловки отверстий с обеих сторон;
- необходимо разместить штифт под углом 90° к плоскости панели и параллельно подъемному механизму.
Такой метод подъема нельзя использовать для длинных и тяжелых панелей.
Часто строители используют именно этот инструмент захвата
Видео — Самодельные захваты из швеллеров
https://youtube.com/watch?v=c9FVpJSdWgo
Это интересно: Ремонт фундамента старого деревянного дома — разбираем основательно
Текстильные стропы
Применение текстильных строп для поднятия стеновых элементов оправдано только с экономической точки зрения. Дело в том, что цена строп невысокая. Но их использование принесет много неудобств, связанных с фиксацией и расстроповкой груза:
- Стеновые элементы на строительных площадках уложены горизонтально, что вызывает трудности крепления строп. Иногда это сделать, вообще, невозможно.
- Установленная на свое постоянное место панель прижимает стропы своим весом, что исключает возможность свободно их извлечь, не сдвигая стеновой элемент.
- Использование строп ограничено габаритами груза. Подъем длинных сэндвич-панелей невозможно из-за малого угла между ответвлениями строп. Это может привести к деформации стенового элемента с последующим изломом.
Применение текстильных строп оправдано только совместно с механическими захватами.
Способы монтажа
При устройстве стен и перегородок сэндвич-панели могут устанавливаться вертикально, либо укладываться горизонтально. Выбор схемы крепления сэндвич-панелей зависит от типа здания, архитектурного и дизайнерского решения проекта. Вертикальный монтаж чаще используется при строительстве относительно невысоких зданий.
Каждый способ имеет свои особенности, отличия узлов крепления сэндвич-панелей. Необходимо рассмотреть процесс монтажа подробнее.
Горизонтальный монтаж
Вариант предусматривает крепление конструкции к вертикальным направляющим. Для этого используют основные и промежуточные (фахверковые) колонны. Сэндвичи укладываются горизонтально, начиная от цоколя. Монтаж ведется до обреза кровли либо завершается парапетным блоком, который перекрывают отливным профилем.
Количество панелей по высоте рассчитывается таким образом, чтобы на монтаж всей конструкции ушло целое количество элементов. Если это по какими-либо причинам невозможно, дополнительно заказывают доборные конструкции меньшей ширины. То же касается длины блоков: сумма длин должна соответствовать всей длине здания.
Герметизацию швов между боковыми гранями конструкций выполняют с помощью прокладки полиэфирной ваты, других упругих утеплителей, не дающих усадки со временем. Вертикальные стыки герметизируют монтажной пеной и закрывают накладками. Как вариант, возможно использование элементов со специально оформленными торцовыми замками, обеспечивающими плотный стык. Наружные и внутренние вертикальные углы обрамляются угловыми профилями.
Вертикальный вариант монтажа
Особенностью монтажа панелей при вертикальном способе является фиксация на горизонтальных прогонах, которые в свою очередь крепят к колоннам (стойкам) каркаса здания.
Длина отдельной плиты обычно соответствует высоте всего здания либо одному или нескольким этажам.
Монтаж начинают от угла, двигаясь по одной стене. Каждая последующая деталь плотно прижимается к уже установленной. Швы герметизируются упругой утеплительной прокладкой либо заполняются полиуретановой пеной. Боковые и торцевые грани сэндвич-панелей имеют особую конструкцию, обеспечивающую их плотное сопряжение. Швы закрываются отливами либо нащельниками. Углы здания обрамляются фигурными накладками.
Монтажная резка и сверловка
Перед резкой нужно удостовериться в правильности прочерченных линий, так как поговорка про семь раз очень уместна в данном случае. Металл нужно резать в первую очередь, утеплитель — во вторую.
Первые два варианта предпочтительнее, так как при резке лобзиком довольно трудно держать прямое направление. Угловую шлифмашинку (болгарку) лучше не применять, так как даже на самом маломощном устройстве число оборотов таково, что в месте разреза образуется среда с высокой температурой, а это может вызвать воспламенение утеплителя.
К тому же в месте воздействия болгарки металл теряет устойчивость к появлению коррозии. Для сверления отверстий под элементы крепежа нужно пользоваться обычной дрелью, в процессе работы не забывая убирать стружку с поверхности элементов. Панели, покрытые оболочкой из древесины или поливинилхлорида, нарезаются все тем же лобзиком или обычной ручной пилой с зубьями средних размеров.
В заключение
Действительно, сэндвич-панели – строительный материал, при помощи которого можно очень быстро и сравнительно недорого возвести утеплённое, качественно отстроенное здание. Главное, учитывать некоторые нюансы, присущие панелям того или иного вида. Что же касается алгоритма действий, то он не слишком сложен, а значит, можно выстроить сооружение «с нуля», совершенно не имея опыта подобной работы. Однако не стоит сразу приниматься за жилой дом, шлифуя на нём навыки. Всё приходит с опытом, а значит, для начала можно обойтись возведением обычного гаража или складского помещения. Ну а когда придёт уверенность, можно попробовать отстроить и жилище. Тем более, что ассортимент такого материала на строительных рынках очень широк.
Сэндвич-панели применяются сегодня повсеместно ФОТО: remontnik.ru
И ещё одна большая просьба. Не забудьте оценить сегодняшнюю статью. А мы, напоследок, предлагаем вашему вниманию видеоролик по теме, который дополнит всё, о чём было рассказано выше.
Watch this video on YouTube
Предыдущая СтроительствоЖидкая резина для гидроизоляции — как использовать чудо-материал Следующая СтроительствоСкрепляя швы стальные на века: всё, что нужно знать про электроды для сварки новичку и профессионалу
