Резка профиля под 90 градусов

Приемы резки труб под углом круглого сечения

Круглые трубы разных диаметров обрезаются под углом при изменении направления трубопровода, при этом следует учитывать, что прямой срез под нужным углом в отличие от прямоугольного сечения не приведет к плотному соединению кромок. Поэтому применяются специальные лекала, в которых размечаемая кромка имеет криволинейную форму, позволяющую получить высокую плотность соединения.

Бумажное лекало для трубы

Одним из распространенных способов, как сделать для труб с круглой поверхностью лекало, является метод, для которого понадобится расчерченный лист бумаги, линейка и карандаш. Для получения бумажного лекала поступают следующим способом:

1. Чертят на бумажном листе окружность с диаметром обрезаемой трубы, разбивают круг на 16 равных сегментов, каждый раз деля большие отрезки на два одинаковых.

Рис. 6 Как разрезать трубу под 45 градусов – лекало из бумаги

1. Измеряют длину окружности, умножив ее диаметр на число Пи, равное 3,14.Откладывают этот размер по обе стороны от оси окружности равными отрезками, каждый из которых делят на 8 равноразмерных частей.
2. Проводят от отрезков на прямой вертикальные линии вверх и горизонтальные от точек, поставленных на круге.
3. Места их пересечения соединяют плавной линией и в итоге получают нанесенный на бумагу шаблон, который вырезают и приклеивают к обрезаемой поверхности. Для обрезки лучше использовать болгарку с диском малого диаметра — поверхность будет криволинейной и при использовании большого диска вырастет погрешность.

Требуемые инструменты

Для того чтоб разрезать трубу вдоль ровно, очень принципиально подобрать верный инструмент. От него почти во всем зависит качество работы. Итак, разглядим более подходящие инструменты для работы над трубой:

• Браслетка с прорезью. Это оборудование предназначено специально для выполнения разреза. Оно комфортно и позволяет выполнить работу отменно;
• Лобзик. Позволяет выполнить ровненький и осторожный разрез. В данном случае для вас не придется получать специального оборудования;
• Ратфиль. И в данном случае разрез выходит ровненьким и высококачественным. Но работа как с ратфилем, так и с лобзиком, занимает довольно времени;
• Болгарка. Инструмент позволяет выполнить работу стремительно и относительно просто. Но есть и минусы. Разрез выходит недостаточно ровненьким.

Вы сможете избрать тот инструмент, который для вас более подходит, либо который уже имеется в вашей мастерской.

Нюансы работы с прямоугольным сечением

Заготовки прямоугольного сечения намного проще резать вдоль и поперек с хоть какими углами, чем цилиндрические элементы, которые трудно удержать в недвижном состоянии на ровненькой поверхности. Поперечное обрезание заготовок под хоть каким углом не представляет особенных сложностей – леска подходящего углового наклона проводится на боковой грани и всегда совпадает с расчетной (круглые элементы требуют использования особых лекал, просчитываемых на компьютере, для совмещения их граней под углом, хорошим от прямого).

Толщина стен металлопрофиля при использовании в бытовом хозяйстве изредка превосходит 5 мм – его просто резать с помощью углошлифовальной машинки хоть каким диском по металлу.

Обычная перпендикулярная резка под 90º

Некоторые считают, что здесь даже не нужно делать никакой разметки, особенно, если в руках крупная болгарка с большим отрезным диском. Однако после, при совмещении труб, отрезанных без разметки, могут возникнуть проблемы. Для того, чтобы их избежать, можно использовать обычную изоленту или малярный скотч, который наклеивается вокруг трубы. При этом, его края в начальной и конечной точке должны идеально совпасть. Если всё сделано правильно, после резки две трубы совместятся, образовав идеально ровную магистраль, без лишних зазоров.

При помощи изоленты разметка делается довольно просто

Лазерное оборудование

Лазерная резка профильной трубы будет одной из самых качественных и менее трудоемких, в сравнении с механическими вариантами обработки. Это профессиональное оборудование, которое дает абсолютно ровный срез, на что не способен ни один механический инструмент. Благодаря лазерному оборудованию можно запросто осуществлять порезу под углом в 45 градусов, что с большим трудом удается при использовании резака или болгарки.

Труба профильная резка в размер:

• Максимальная толщина металлического слоя – 6.5 мм;
• Максимальный радиус детали – 80 мм;
• Максимальная длина материала – 3-3.5 м.

На фото представлена лазерная установка, с помощью которой происходит автоматическая порезка металлических деталей.

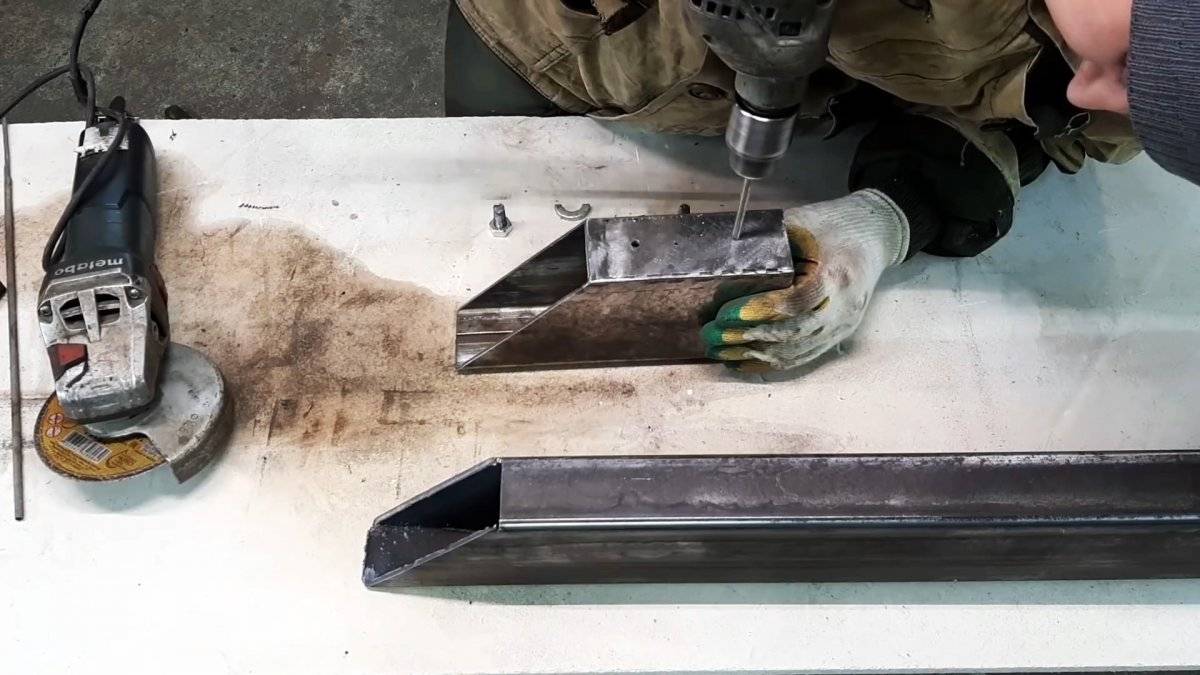

Отрезка трубы под углом 45 и 90 градусов

Если нужно отрезать трубу под углом 45 градусов, что чаще требуется при прокладке водопроводных, отопительных труб. Зачастую используются стальные, чугунные трубы, которые имеют цилиндрическую форму. В монтажных работах применяются прямоугольные или профильные трубы. Однако следует правильно разрезать трубу болгаркой, чтобы потом с легкостью соединить. Поэтому следует тщательно разметить трубу.

Некоторые мастера пытаются разметить место реза с помощью рулетки, но предупреждаем, что результат скорей всего получиться негативный. А для положительного результата, учтите следующую рекомендацию профессионалов.

Возьмите лист бумаги или картона, лучше А4, сложите по диагонали и оберните вокруг трубы, где планируется ровный срез. Края бумаги должны абсолютно совпадать друг с другом. А сторона бумаги, что ближе к торцу трубы была перпендикулярна оси. После чего по кругу разметьте линию среза.

Если требуется ровно отрезать под углом 90 градусов, то решите задачу быстро с помощью опять-таки бумаги или малярного скотча. Оберните вокруг трубы, чтобы концы совпадали. Сделайте ровную разметку и отпилите.

Как ровно отрезать профильную трубу?

Мастера советуют использовать при разрезе профильной трубы угольник. Для этого угольник по очереди прикладывайте к сторонам, и плавными движениями поворачивайте и наносите метки. После действий, зафиксируйте трубу и режьте. Подготовьте себе шаблон, который пригодится в будущем и сэкономит время. Лучше действие производить болгаркой, так разрез будет ровнее.

Как резать чугунную трубу?

В работе с чугунной трубой, учитывайте, что это хрупкий материал. Поэтому наведем способ, с помощью которого получится разрезать такой металл без повреждений.

Перед началом работы сделайте пометки для разреза, как и в работе со стальными трубами. Подложите деревянный брус для опоры. Пройдитесь болгаркой по окружности трубы, делая небольшие разрезы. Потом возьмите зубила, вставьте в канавку и нанесите сильный удар молотком. Имейте в виду, что для разреза чугунных труб используются отрезные диски на бакелитовой основе.

Если под рукой нет болгарки, чтобы разрезать чугунную трубу канализации или других предназначений, воспользуйтесь ножовкой по металлу, зубилами или специальными труборезами.

Как обрезать газовую трубу?

Обрезание газовой трубы опасное действие, поэтому лучше всего доверить профессионалам. Но если уверены в силах, тогда для разрезания металла берите болгарку, сварку, ножовку, газосварку.

• Перед работой перекройте стояк с подачей газа. После чего выпустите остальной газ из трубы. Для этого подожгите газ в конфорках и ждите, когда потухнет.
• После проведенных действий, режьте. Используя способ сварки, металлическая основа сгорает при воздействии высокой температуры. Результат быстрый и эффективный. Но помните, что для обрезки или укоренение газовых труб опять-таки нужен опыт.

Способы резки труб большого диаметра

Для разреза труб большого диаметра, например, канализации, есть ряд надежных инструментов. Далее рассмотрим одни из них подробно:

Болгарка недорогой и доступный вариант, но считается не самым безопасным в работе с такими материалами. Раз решились использовать такой способ, то будьте осторожны и воспользуйтесь средствами защиты. Роликовый станок (труборез) — такой инструмент приспособленный для подобных манипуляций. Устройство крепится и начинается удаление материала. Сила прижима регулируется с помощью механических приспособлений

Важно отметить, что модели станка отличаются формой, поэтому перед использованием учитывайте соотношение размеров с трубой. Газовая резка наиболее популярный вариант для резки труб большего диаметра, листового металла

Разрез происходит из-за действия пламени высокой интенсивности, металл плавится и выходи из зоны разреза с потоком газа

Такой способ удобный и эффективный.

Как разрезать трубу вдоль правильно?

Быстрый способ разрезать трубу вдоль с помощью болгарки:

Главное внимание уделите разметке. Используйте для такого случая малярную нить, которая нашла распространение при разметке стен

Перед началом работы зафиксируйте трубу и небольшими движениями, тщательно пилите трубу. Лучше не спешите, а деликатно и медленно обрабатывайте части трубы, так отрезной диск не соскочит с линий разметок. Помните о технике безопасности.. Как резать тонкостенные трубы?

Как резать тонкостенные трубы?

Тонкостенные трубы изготавливаются из цветных металлов: алюминия, меди. Подобною работу следует производить деликатно, так как высокая вероятность деформации материала. Для резки используют наполнители, например, песок. Действия можно проводить с помощью болгарки, специального станка.

Резка труб большого диаметра

Когда необходимо разрезать трубу большого диаметра, можно использовать целый ряд специальных приспособлений и инструментов. Это может потребоваться, если, например, необходимо отремонтировать трубопровод.

Болгарка. Использование болгарки оправдано с точки зрения доступности инструмента и сравнительной дешевизны работ. Однако на большую производительность в этом случае рассчитывать не стоит, кроме того, проведение работ таким способом сопряжено с немалым риском.

Роликовый станок. Такие приспособления также часто называются труборезами. По сути, такое приспособление представляет собой ту же болгарку, но более приспособленную для такого типа работ. Станок включает в себя специальную станину, где отрезаемый элемент закрепляется, а также обойму с установленными отрезными роликами, которые и выполняют непосредственную работу

Важно понимать, что каждый станок должен приобретаться под конкретные задачи, то есть под размер труб. Газовая резка

Этот вариант наиболее часто применяется при работах с большими диаметрами

Газовая резка. Этот вариант наиболее часто применяется при работах с большими диаметрами

Разрезание производится благодаря воздействию пламени высокой интенсивности, а производимые при этом отходы выдуваются напором газа. Способ можно считать наиболее практичным и эффективным.

Резка газом в данном случае самый быстрый вариант

ПОСМОТРЕТЬ Газовый резак на AliExpress →

Существуют и иные варианты осуществления задачи, вроде применения плазменной, гидроабразивной или лазерной резки, однако в частном использовании они практически не применяются.

Как сделать стусло в домашних условиях?

Оно снабжено прорезами для пилы, предназначенными для распилки материала под определённым углом. Размеры деталей не очень важны, но чем шире будет наше самодельное устройство, тем шире и точнее мы сможем распиливать широкие рейки.

Можно сделать разметку прибегая к вышеописанным методам, после чего воспользоваться небольшими кусочками фанеры и ножовки. А для того, чтобы всё скрепить, можно использовать саморезы или даже супер клей. Однако, всё это более сложно и займёт намного больше времени, хоть и обеспечит наиболее точный результат (разумеется, если сделать всё правильно).

Однако, если по каким-либо причинам сложилась ситуация, что достать инструмент в кратчайшие сроки невозможно – можно воспользоваться подручными инструментами, такими как линейка, транспортир или даже плитка, с помощью которых несложно создать шаблон с нужной разметкой или и вовсе воссоздать стусло в домашних условиях.

Классификация и виды труборезов

Ручной труборез для стальных труб функционирует в основном за счёт использования силы мускул человека. Это неплохо, ведь вся работа происходит непосредственно под вашим контролем и очень трудно представить нештатную ситуацию, когда технология процесса резки может быть внезапно нарушена. Простая конструкция ручного трубореза мало зависит от воздействия внешних факторов, разве что может рука дрогнуть. В то время как у любого автоматического оборудования имеется много узлов, за которыми нужно постоянно следить и ремонтировать.

Конечно, не каждую трубу способен разрезать человек только за счёт мускульного усилия. Порой даже наличие системы рычагов, служащей для искусственного увеличения силы приложения, не всегда могут решить эту проблему. Но в быту этот вид приспособления вполне способен выполнить все необходимые работы.

Разновидности оборудования для резки труб можно квалифицировать в зависимости от особенностей режущего элемента и от величины объекта резки. Поэтому можно выделить следующие виды инструмента:

• Резцовый труборез применяется для резки труб диаметром до 100 мм. Такой вариант подходит не только для работы с трубами из стали, но и эффективно используется для разрезания труб из пластика. В качестве режущего инструмента используются стальные диски.
• Цепной труборез находит широкое использование при разрезании труб на основе плотных материалов (бетон, чугун, керамика). Наличие цепового механизма для плотного закрепления трубы и поворотного рычага и позволяют эффективно разрезать такие поверхности.
• Роликовый труборез имеет в своей конструкции направляющие приспособления и от одного до трёх режущих роликов. Диаметр труб, которые способно резать такое устройство зависит от количества рабочих роликов. Труборез с одним роликом производит резку трубы диаметром до 50 мм, а с тремя роликами в инструменте можно работать с трубами до 100 мм и более.
• Телескопический труборез оборудован роликами, кареткой и направляющими. Такое приспособление способно произвести фиксацию трубы в зависимости от необходимого угла среза. Очень эффективно применение при работе с особо прочными материалами и трубами большой толщины, так как механизм его способен создавать большое давление на поверхность трубы.
• Труборез с храповым механизмом обладает малыми размерами, поэтому способен разрезать трубы небольшой толщины. Две рукоятки и лезвие для резки составляют всю его несложную конструкцию, являющуюся самой простой среди приборов этого класса.
• Электрический труборез своим названием даёт понять, что оборудован электрическим двигателем. Применение электродвигателя почти полностью снижает необходимость приложения усилия оператора при выполнении работы. Главное, правильно настроить приспособление, а остальной процесс резки выполняется в автоматическом режиме. Причём это универсальный инструмент, который режет трубы из любого материала и независимо от диаметра изделия. Только недостаточная мощность электрического двигателя может ограничить размеры заготовки. С помощью такого устройства можно эффективно выполнять и работы по торцеванию стыков и снятию фаски с любой поверхности трубы. Недостатком считают сложность применения этого оборудования в труднодоступных местах работы.
• Гильотинный труборез такое название получил из-за вида режущего инструмента. Обрабатываемая труба закрепляется в раме, винт при вращении проталкивает рабочую гильотину, которая производит резку материала под прямым углом. Таким устройством можно разрезать трубы небольшого диаметра и разной структуры (многослойные, однослойные, армированные).
• Пневматический труборез производит разрез под действием разреженного воздуха. Это оборудование эффективно в использовании на производственных предприятиях для резки труб с диаметром до 1500 мм, при этом прекрасно справляется как с пластиком, так и с материалом плотной структурой.
• Орбитальные труборезы производят не только механическое разрезание заготовки, но и одновременно снимают с тонкостенных материалов фаску. Для этой операции в конструкцию таких устройств, входят специальные фасонные фрезы.

Стоит отметить, что любые виды устройств могут дополнительно оснащаться различными приспособлениями, улучшающими качество среза и повышающие безопасность производства работ. Так, при помощи механизма быстрого обжатия можно ускорить процесс фиксации заготовок большого диаметра. И, конечно, многие устройства комплектуются съёмными дополнительными приспособлениями.

https://youtube.com/watch?v=9F3DpQhnM2U

Как правильно резать трубу под 45 градусов: инструменты

В различных ситуациях мастера бытового уровня нередко приходят к вопросу правильной разметки для точной резки трубных заготовок под углом 45 градусов. На сегодняшний день имеется огромный выбор инструментов, как для бытового, так и промышленного процесса разрезания труб под любым углом. Стоимость таких приспособлений бывает достаточно высокой.

Как резать трубу под углом

Предлагается рассмотреть методы разметки заготовок для разрезания под углом 45 градусов в бытовых условиях без применения профессионального дорогого оснащения.

Приемы резки труб под углом круглого сечения

Круглые трубы различных поперечников обрезаются под углом при изменении направления трубопровода, при всем этом следует учесть, что прямой срез под необходимым углом в противоположность прямоугольного сечения не приведет к плотному соединению кромок. Потому используются особые лекала, в каких размечаемая кромка имеет криволинейную форму, позволяющую получить высшую плотность соединения.

Воротниковая врезка

Чтобы получить ответвления железных трубопроводных линий типа тройников, применяется воротниковая врезка, для в которой требуется нужно вырезать кромку круглой трубы, примыкающей к стенам другой под прямым углом. Для реализации метода поступают так:

Как отрезать чугунную трубу

Основное отличие чугуна от обычной стали – высокая хрупкость и большая толщина стенок, его точную обрезку необходимо выполнять в следующей последовательности:

Прочерчивается по шаблону угол разметочный с помощью чертилки, для

опоры под деталь подкладывают деревянный щит или доску.

• Выполняют болгаркой неглубокий пропил поверхности по всему периметру.
• Далее канавку углубляют за несколько проходов до полного отделения двух частей.

Для промышленного использования

С локальными и индивидуальными инженерными мы вроде разобрались, но остается вопрос, как ровно обрезать трубу большого диаметра. В этом случае на помощь приходит особое оборудование (нередко стационарное), с которым работают профессиональные строители.

Я когда-то работал мастером ЖЭКа, поэтому приходилось сталкиваться и с такими агрегатами. Расскажу о наиболее интересных:

Токарные станки.Эти агрегаты производят любую обработку круглых деталей трубопроводов, в том числе используемых для транспортировки агрессивных жидкостей.

Максимальный размер обрабатываемых труб зависит от сечения отверстий шпинделя и расстояния между крепежными головками. Помимо банальной резки, токарные станки могут снимать фаски, нарезать трубы и выполнять другие операции, в том числе в автоматическом режиме.

Ленточные машинки для резки. Используются для разрезания канализационных и водопроводных труб большого диаметра, которые уже уложены в траншеи (или размещены в зданиях).

Ленточный резак способен выполнять операции даже на сильно деформированных изделиях. Помимо непосредственно резки, устройство может снимать фаску нужной формы.

Дисковые станки для резки.Используются для обработки металлических деталей, в том числе из цветных металлов. Могут резать как круглую, так и профилированную трубу большого диаметра (сечения).

Такие устройства в большинстве случаев являются частью технологической косильной лески и комплектуются устройством, собирающим и упаковывающим определенное количество одинаковых труб для отправки покупателям.

Ручные дисковые резаки. Используются для резки большого количества труб из разных материалов непосредственно на месте монтажа.

Эти приспособления имеют специальное зажимное устройство, которое прочно удерживает деталь во время обработки, не деформируя ее. Поэтому разрезать можно и металлические, и медные, и металлопластиковые трубы.

Некоторые резаки оборудуются системой вращения и орбитальной сваркой. То есть трубы можно не только разрезать, но и стыковать друг с другом.

Однако если вас впереди ждет только теплица на даче, покупать что-то специально не нужно. Ниже я расскажу, как можно обрезать трубу с помощью самых распространенных инструментов, которые есть, по-моему, у каждого рачительного хозяина.

Используемые инструменты

Существует несколько способов, как резать трубу, для этого применяют строительный и промышленный инструмент для обработки металла. Из всех видов только болгарка позволяет получить криволинейные поверхности без дальнейшей обработки с наиболее близким расположением кромок.

Используемые инструменты

Несложная я на первый взгляд операция — резка труб на практике обнаруживает немало нюансов и подводных камней. Не так — то просто ровно отрезать тубы:

• Тонкостенные.
• Большого диаметра.
• Со скосом.

Очень важно выбрать подходящий для каждого конкретного случая метод резки и специальное оборудование. Его подразделяют на индивидуальное, бытовое и промышленное

Для индивидуального использования

Применяются в домовладениях, частном строительстве и мелком бизнесе. Имеют дело с малыми и средними диаметрами (до 250 мм), применяемых в системах

• Водоснабжения.
• Отопительных.
• Канализационных.
• Вентиляционных.

К такому инструменту относятся:

Резаки. Применяются, чтобы ровно отрезать полимерную трубу до 75 мм. Для проведения ровного и аккуратного разреза имеют зубчатый механизм. Заготовка сначала зажимается полочным зажимом, который надежно ее фиксирует и не дает уйти с линии реза. Дисковый резак. Подходит для вентиляционных и канализационных полимерных труб диаметром до 200 мм. Лезвие не секаторного типа, а в виде диска, катящегося по поверхности заготовки. Разрез осуществляется за несколько оборотов. Не подходит для металлопластикового проката, поскольку может смять тонкий металлический вкладыш. Гильотина. Плоский косой нож движется в направляющих и позволяет ровно отрезать необходимую длину за один проход. Выпускается как с электроприводом, обеспечивающим большую производительность, так и с ручным. Ножовка по металлу. Классический слесарный инструмент позволяет ровно отрезать зажатую в тиски заготовку

При использовании важно вести пилу плавно, с постоянным усилием и без перекосов. Образующиеся после работы ножовкой заусенцы следует зачищать напильником. Угловая шлифмашина, УШМ

Угловая шлифмашина, УШМ

В обиходе называется «болгаркой». Этому универсальному инструменту по зубам любые материалов и диаметры. Для того чтобы обрезать трубу болгаркой, используют специальные абразивные отрезные диски. Электрический лобзик. Весьма популярный среди домашних мастеров инструмент может резать и трубы, но из- за увода гибкого лезвия в сторону о точности придется только мечтать Сабельная пила. Инструмент пока не получил широкого распространения среди российских мастеров. Регулируемый упор пилы и ее мощное лезвие позволяют отрезать прокат даже на весу и вплотную к стене.

Как ровно отрезать трубу

Чтобы срез от инструмента общего назначения был ровным, следует использовать специальные приспособления для фиксации заготовки. Это могут быть шаблоны, тиски или стусла

Кроме того, очень важно правильно разметить будущий распил и во время работы следить за тем, чтобы линия реза не ушла в сторону

Для промышленного использования

Такое оборудование применяют на производствах, там, где объемы работ велики либо приходится разрезать трубы большого диаметра. Для того чтобы отрезать ровно, используют:

• Токарный станок. Пригоден для высокоточной нарезки заготовок, снятия фасок, выполнения уступов, переходов диаметров и прочих фасонных обработок. Позволяет токарный станок и нарезать резьбу, как внутреннюю, так и внешнюю. Длина детали ограничена вылетом бабки станка. Диаметр — вылетом кулачков патрона.
• Ленточные машинки. Применяются для того, чтобы отрезать трубу большого диаметра без извлечения ее из траншеи или коллекторного пункта. Работают и на деформированных изделиях.
• Дисковые отрезные станки. Высокоавтоматизированная установка с маятниковой пилой и механизмом подачи заготовок. Часто включается в состав производственной линии, применяется для высокопроизводительной нарезки проката на равные куски.
• Ручные дисковые установки. Мобильное оборудование применяется, чтобы отрезать прокат ровно прямо на месте монтажа. Снабжены многофункциональным зажимом, позволяющим надежно фиксировать изделия разных диаметров и ровно отрезать их, не повреждая краев. Поворотный рабочий стол позволяет резать ровно под произвольным углом. Наиболее продвинутые модели оснащены системой орбитальной сварки. Это позволяет не только отрезать, но и соединять отрезки.

ЧИТАТЬ ТАКЖЕ: Диаметр полипропиленовых труб таблица характеристики и применение

Станок для резки труб с ЧПУ

Вырезание круглого отверстия в металле с помощью УШМ

На практике нередко требуется вырезать круг в металле, а из инструментов доступна только угловая шлифовальная машина. Но ее вполне достаточно для этой цели. Алгоритм действий при этом следующий.

1. Чертят круг циркулем на поверхности металла либо по предварительно сделанному бумажному (картонному) шаблону мелом или маркером.
2. Держа болгарку под углом к поверхности листа, выполняют предварительный разметочный разрез металла по отмеченному контуру, производя короткие движения диском (пилят небольшими отрезками).
3. Затем, двигая насадкой таким же способом, углубляют прорезь до полного вырезания.

Резать нужно по внешнему контуру окружности, чтобы не уменьшить размеры круга. Если его диаметр небольшой, то пилят, касаясь металла диском по точкам (без продольного движения насадки). Круглое отверстие получится с косым срезом, а также с некоторыми незначительными изъянами (они зависят от мастерства рабочего). После его, при необходимости, обрабатывают.

Весь процесс вырезание круглого отверстия в листовом металле с помощью специального приспособления показан в видео:

Как отрезать мебельную трубу

При изготовлении мебели с применением труб, необходимо уметь их нарезать в требуемый размер с точностью до миллиметра, с сохранением чистоты реза, а значит нужен подходящий для этих целей инструмент. Профильную трубу прямоугольного (квадратного) или овального сечений можно разрезать, например, ножовкой по металлу или углошлифовальной машиной (болгаркой). В случае же круглой трубы, мы имеем возможность применить труборез.

Труборез роликовый – инструмент для точной нарезки труб круглого сечения, использующий принцип узколокального деформирования (вдавливания) стенки трубы вдоль круговой, замкнутой линии реза.

Типовой ручной роликовый труборез состоит из трех роликов: пары широких опорных и одного острого отрезного. Расстояние между роликами регулируемое, изменяется вращением ручки, что позволяет инструменту работать с трубами разных диаметров, а так же поддерживать стабильно высокую эффективность работы, путем сокращения межроликового расстояния по мере погружения режущего ролика в стенку трубы.

В мебельном производстве используются трубы пяти диаметров: 16, 25, 32, 50, 60 мм. Можно приобрести один большой и тяжелый, но универсальный труборез для работы с трубами любых указанных диаметров, либо же заиметь два инструмента: один качественный и небольшой для труб до 25 мм включительно, второй для труб больших диаметров (при необходимости). Второй вариант предпочтительнее, так как резать трубы свыше 25 мм в мебельном производстве приходится, как правило, редко.

Почти все мебельные трубы тонкостенные, с толщиной стенки не более 1,5 мм. По этой причине резать их труборезом получается быстро. Если срез на торце трубы выглядит не идеально, быстро сделать его таковым можно с помощью напильника.

Опорные ролики в процессе работы труборезом могут оставить круговые следы (микроцарапины, вминания ) на поверхности трубы. В тех случаях, когда любые изъяны на концах трубы недопустимы, следует защитить рабочую зону бумажным скотчем.

Алгоритм работы с ручным труборезом следующий. Устанавливаем инструмент по месту предполагаемого разреза на трубу, сближаем ролики до степени умеренно тугого вращения трубореза на трубе, после нескольких оборотов (по мере снижения сопротивления вращению) сближаем ролики на доли миллиметра и продолжаем вращать труборез по кругу и так далее. В самом начале процесса нужно внимательно следить чтобы получающаяся бороздка от отрезного ролика была замкнутой, иначе можно получить брак, нарезав длинное спиралевидное углубление на поверхности трубы.

Как заточить отрезной ролик трубореза.

Рано или поздно отрезной ролик трубореза затупляется и нуждается в замене или заточке. Для извлечения ролика необходимо выкрутить крепежный винт и достать ролик. Установка ролика происходит в обратном порядке.

Если приобрести новый ролик проблематично, его можно заточить. Для этого понадобится сверлильный станок или дрель (шуруповерт), кусочек наждачной бумаги средней зернистости и самодельное нехитрое приспособление, состоящее из болта с шайбой и гайкой. Диаметр резьбовой части болта должен быть равен посадочному (внутреннему) диаметру ролика.

Технология заточки следующая. Поочередно к каждой плоскости вращающегося ролика прислоняем наждачную бумагу под экспериментально определяемым углом, стремясь убрать накатанные заусенцы металла и заточить режущую грань до толщины около 0,1 мм. Для работы со стальными трубами нет смысла затачивать ролик очень остро.

Такой инструмент как труборез будет полезным приобретением для любого мастера. Он позволяет быстро, точно и качественно выполнять нарезку труб круглого сечения практически в любых условиях. Единственным ограничением (невозможностью) применения трубореза является наличие какого-либо препятствия на траектории движения инструмента, при его вращении на трубе, когда нет возможности сделать полный круговой оборот.

Источник

Выводы и полезное видео по теме

В видеоролике представлены расчеты и показан практикум по выполнению реза трубы под углами 45º и 90º:

Для каждого отдельного случая монтажа можно подобрать наиболее удобный и менее затратный способ резки. Конкретный выбор зависит от материала трубы, её диаметра, толщины стенки.

Применяя простые способы разметки, можно получить достаточно точный угол, под которым требуется обрезать заготовку. Вместе с тем, обращаясь к сложной методике вычисления, есть возможность резать под нестандартными углами с высокой точностью.
