Водосливные системы для кровли: виды, разбор типовых элементов, расчет и правила монтажа

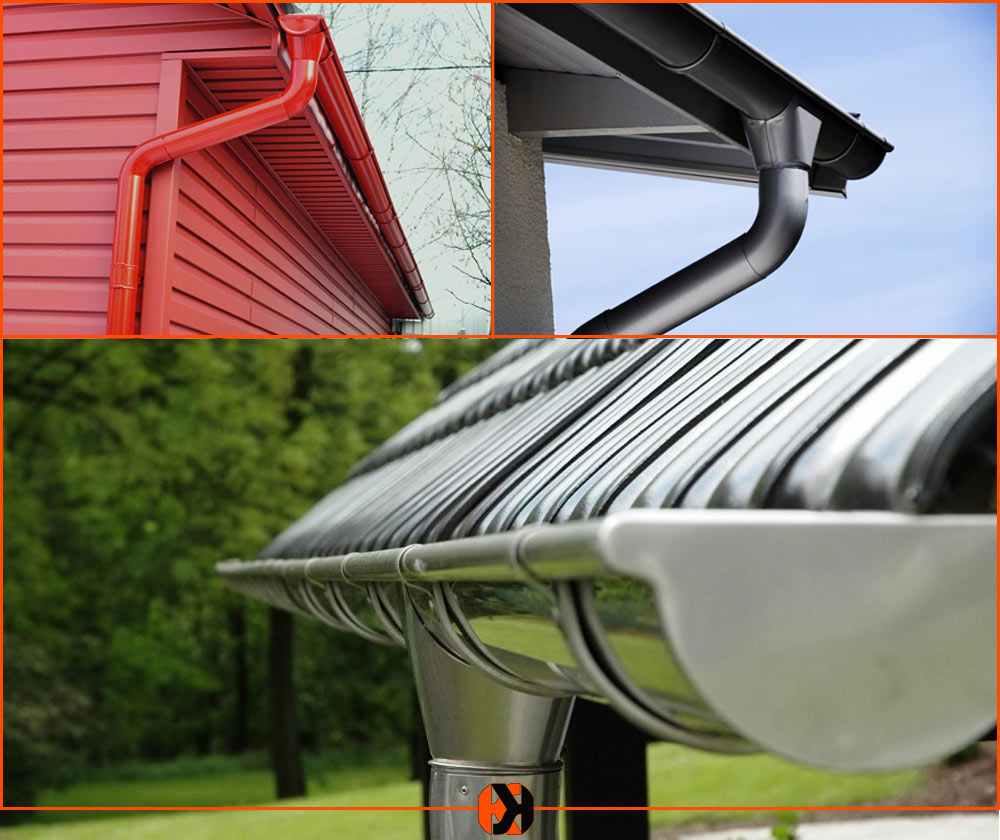

Материалы

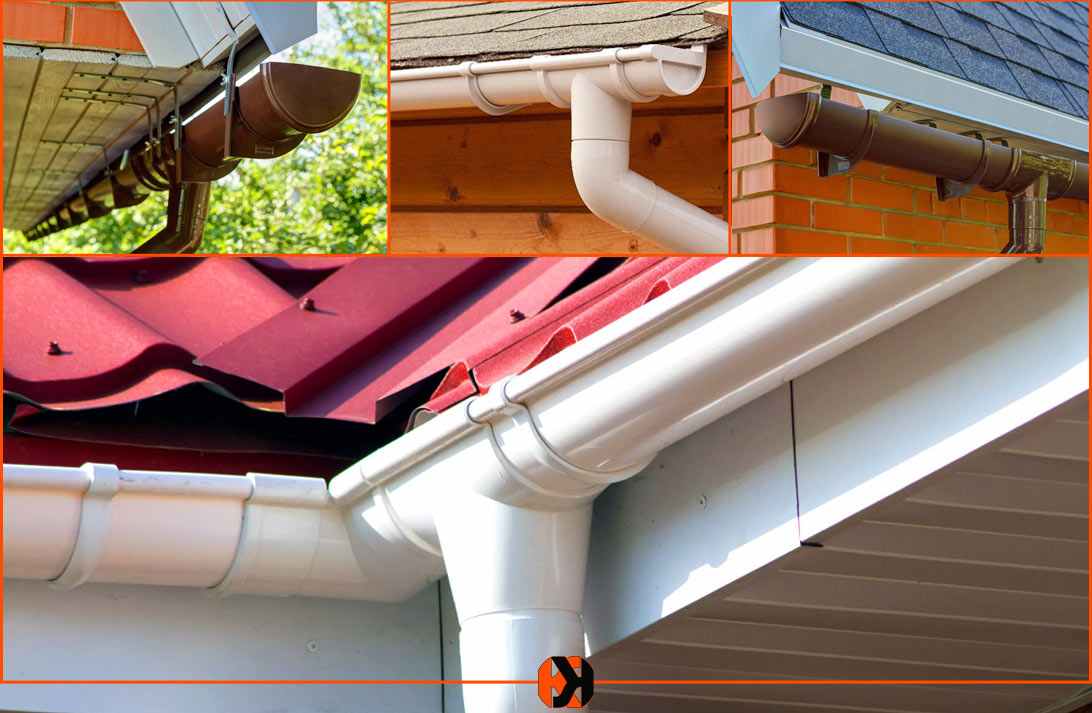

Пластики представлены целой коллекцией современных полимеров. Среди них ПВХ (поливинилхлорид), нПХВ (непластифицированный полихлорвинил), ПЭ (полиэтилен) и ПП (полипропилен). Все они в разной степени обладают хорошей устойчивостью к механическим повреждениям, растяжению, изгибу, к обесцвечиванию. Они устойчивы к коррозии, воздействию многих кислот, щелочей и солей, которые могут быть растворены в дождевой воде. Не требуют они и дополнительной покраски. Долговечность многих пластиковых систем составляет около 50 лет.

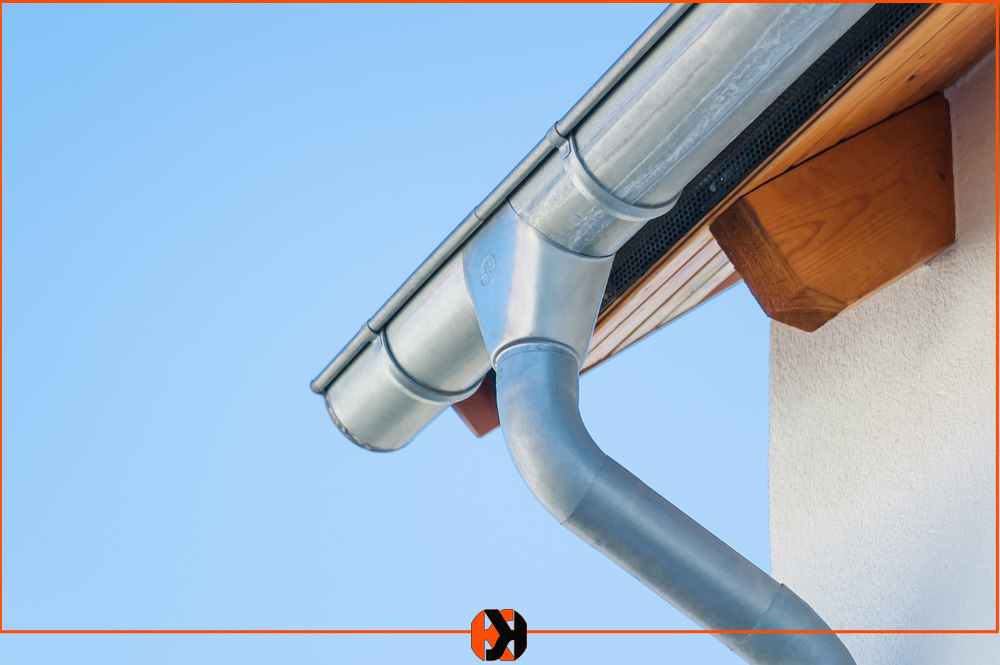

Оцинкованная сталь (оцинковка) получила в свое время очень широкое распространение из-за своей доступности и дешевизны. Жестянщики изготовляли и собирали водосточные системы прямо на объекте, используя минимум инструмента и максимум фантазии. Такие системы стоили дешево (правда, и служили относительно недолго). Мастера старались компенсировать недостатки ручной чеканкой, затейливыми «рюшечками» и орнаментами. Специальные краски позволяют придать водостокам эстетичный вид и повысить их устойчивость к коррозии.

Оцинкованная сталь с полимерным покрытием обладает лучшими, по сравнению с пластиками, прочностными характеристиками и большей, чем у оцинковки, долговечностью благодаря своей многослойной защите и серийному производству на высокоточном оборудовании. Современные системы по большей части выпускаются из такой же стали, что и металлочерепица, наружные стенки теплоизоляционных сендвич-панелей или оклады для мансардных окон. В качестве сырья применяется холоднокатаная горячеоцинкованная сталь с двусторонним полимерным покрытием пластизоль, окрашенная согласно цветовой палитре RAL. Примечательно то, что в качестве основных цветов для водосточных систем большинством производителей выбраны белый и коричневый, хотя по индивидуальному заказу может быть выполнен любой.

Медь. Нельзя не оценить уникальности и долговечности меди: она используется как первоклассный кровельный материал, из нее изготавливают водосточные системы, кровельные аксессуары и водопроводные трубы. Известно, что крыши из меди могут служить более 400 лет. С медью можно работать в любое время года, независимо от температурных условий. Однако весь крепежный материал должен быть из меди или нержавеющей стали, чтобы не образовывались электролитические пары, приводящие к разрушению меди. Ей запрещен контакт с оцинкованной сталью или титановым цинком.

Изменение цвета меди — это натуральный процесс. Сначала она яркая, позже темно-коричневая. В течение 1-5 лет она приобретает черный цвет, а позже становится зеленоватой. К 25-30 годам медь имеет благородный зеленый цвет. Индивидуальные изменения цвета меди никак не влияют на ее долговечность.

Алюминий — один из самых легких и долговечных материалов. Его применяют в экологически трудных условиях и в местах, где долговечность кровельных и водосточных конструкций должна превышать 50 лет. С натуральным алюминием без краски можно работать при температуре до -20°С, а с покрашенным до -10°С.

Цинк-титан — это легкий металлический сплав с блестящей поверхностью, на которой под влиянием атмосферных условий возникает сине-голубая патина. Целесообразно его применять в сложных атмосферных условиях. Долговечность водосточной системы из цинк-титанового сплава превышает 50 лет. Но, как и медь, цинк-титан требует профессионального обращения. Работы с ним запрещены, если температура металла ниже +10°С. Строго запрещен контакт с ПВХ-мембранами, кровельными пленками и рубероидом, а также всеми материалами на основе нефти, асфальта, извести, цемента и гипса. Контакт возможен только с природным алюминием, свинцом и нержавеющей сталью.

Медь, алюминий и цинк-титан — материалы очень дорогие, поэтому работать с ними надо профессионально и качественно.

Выбрав материал, необходимо рассчитать стоимость водосточной системы. В большинстве случаев целесообразно обратиться за помощью в специализированную кровельную фирму и поручить расчет консультанту-профессионалу, который составит коммерческое предложение на поставку водосточной системы. Кровельная фирма может также сделать расчет нескольких водосточных систем — например, одной из пластика, а другой из металла с полимерным покрытием или двух равнозначных систем разных производителей.

Консультант может выявить неточности или неучтенные элементы в предварительном расчете. Располагая его коммерческим предложением, заказчик сможет соизмерить свои желания со своими возможностями. Специализированные фирмы могут выделить обученную бригаду монтажников-профессионалов и оформить гарантию на заказанные товары и работы.

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.

Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.

Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.

Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

  • на линию длиной 10 м и меньше – 1 водосток;
  • если длина желоба превышает 12 м – 2 отвода;
  • для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
  • на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.

Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

  1. Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
  2. Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
  3. Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.

Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

  • N – искомое значение;
  • L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

  1. Измерить расстояние от отмостки до края крыши.
  2. От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
  3. От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.

Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Технология сооружения водосточной системы

На самом деле горизонтальная часть водостока устанавливается с небольшим уклоном, потому что кровельная система отвода воды является схемой самотечной. Угол наклона варьируется в диапазон 2-7°, то есть отклонение составляет 2-7 мм на один погонный метр устанавливаемых желобов

Поэтому очень важно точно придерживаться этих параметров, чтобы гарантированно получить высокое качество конечного результата

То есть получается так, что в процессе монтажа желобов надо правильно установить кронштейны. Поэтому сначала устанавливают самый верхний крепежный элемент так, чтобы укладываемый на него лоток правильно ложился относительно свеса крыши. А это 3-4 см ниже краев кровельного материала. Все дело в том, что если не придерживаться этого размера, то велика вероятность, что вода от атмосферных осадков будет переливаться через уложенные лотки.

Итак, с учетом уклона горизонтальной части необходимо установить второй крайний кронштейн. После чего между двумя крепежными устройствами натягивается нить, и с шагом 50-60 см устанавливаются остальные кронштейны. Приблизительно это должно выглядеть так, как показано на фото ниже.

Теперь на установленные кронштейны укладывают желоба, которые между собой стыкуют по технологии раструбного соединения. В местах стыков их обязательно обрабатывают силиконовыми герметиками, чтобы повысить герметичность соединений. Некоторые производители рекомендуют дополнительно использовать и другие крепежные изделия: саморезы, клепки, хомуты.

Далее проводят монтаж вертикальных трубных конструкций. Здесь все просто:

  • сначала устанавливают хомуты;
  • к ним крепят трубы, которые между собой соединяются раструбными концами;
  • стыки, как и в случае с желобами, промазывают герметиком.

Важный момент – правильно соединить между собой водоприемную воронку и стояк. Для этого используют два отвода. На фото ниже очень хорошо видно, для чего коленья применяются. Ведь свес кровли отстоит от стен дома на расстоянии до 40 см. Именно этот размер и отгораживает стояки от желобов.

И последнее:

  • устанавливают отлив в нижнюю часть стояков;
  • укладывают сетчатый фильтр в желоба и воронку.

Возможные ошибки при монтаже

Водосток из любого материала важно точно рассчитать и правильно смонтировать, ведь ошибки монтажа и сознательное несоблюдение правил сборки могут обернуться крайне нежелательными последствиями в виде постоянно мокнущих стен, цоколя и отмостки, образования луж перед домом

ПроблемаПричина, допущенные ошибки
вода переливается через края желобовнедостаточная пропускная способность системы – использованы комплектующие малого диаметра или установлено недостаточно водосточных труб; не соблюден уклон желобов; засорены водосточные трубы – не были установлены решетки в воронках;
желоба прогибаютсяслишком большой шаг установки кронштейнов;
отрываются вертикальные элементы водостокаслишком большой шаг фиксирующих элементов или трубы установлены по углам дома;
мокнет стена вблизи трубыподтекает вода в месте стыка воронки с желобом или трубой – негерметично выполнено соединение элементов; труба проходит вплотную к стене дома и на ней образуется конденсат;
намерзший под водостоком лед заблокировал трубуслишком низко установлен отлив.

Принцип действия ливневки

на крыше должны быть установлены дождеприемники

Стекающая с крыши вода попадает в желоб, после этого в воронки и систему отводных труб, затем водный поток поступает в дождеприемник и в трубы под землей и уже оттуда в коллектор. Вся система должна быть выполнена правильно, иметь нужный угол наклона, чтобы вода без проблем могла попасть в конечный пункт водосбора. Если кровля неплоская, то это упрощает систему сбора и отвода воды.

На плоской крыше сделать систему непросто, здесь нужно делать уклон в конструкции кровли, чтобы вода могла попасть к приемным воронкам. Водосточные трубы с такими кровлями располагаются внутри здания на небольшом расстоянии от его стен. Вода поступает в наружную ливневую канализационную систему, обходя общую домовую.

Материалы для ливневых желобов

Конструкция в целом получается легкой и удобной для монтажа

Бетонные желоба можно назвать самыми надежными и долговечными, они не подвержены коррозии. Их хорошо устанавливать для водостока по периметру отмостки дома, они смогут обеспечить качественный дренаж и сохранить в целости фундамент строения. Отличные качественные характеристики, невысокие цены делают бетонные желоба для дренажа очень выгодными, поэтому они пользуются большим спросом.

одностороннее или двухстороннее покрытие из полимера

Есть изделия из горячей оцинкованной стали, которую покрывают полимерным покрытием или грунтовкой. За счет этого фасад дома всегда выглядит привлекательно, покрытие также помогает продлить срок службы желобам.

Цена элементов водосточной системы

Линейный водоотвод представляет собой систему из углубленных лотков – водосборных каналов и желобов. Система соединяется с ливневкой, которая может быть изготовлена из различных материалов. Цена изделия будет зависеть от материала, из которого выполняются элементы для стока талой и дождевой воды. Ниже приведены примерные цены на стандартные металлические изделия для устройства водосточной системы.

  • Желоб водосточный — в него поступает вода, перед тем как попасть в водоотвод и водосточную трубу – 286 рублей за 2 метра.
  • Угол желоба — используется для изменения направления водного движения – 294 рубля.
  • Канадка — используется для отвода воды из водостока в трубу – 206 рублей.
  • Труба водосточная — по ней стекает вода вдоль фасада здания, ее цена за 2 метра 440 рублей.
  • Тройник — служит соединением для труб, которые собирают воду из разных сторон в один сток, цена изделия 658 рублей.
  • Воронка выпускная — важный составной элемент, с ее помощью вода из желоба поступает в водосточную трубу, стоимость 165 рублей.
  • Колено нижнее — крепится у отмостки здания, чтобы вода не попадала на фундамент, цена 123 рубля.
  • Колено универсальное — предназначено для изменения направления потока воды в водосточном стояке, цена 123 рубля.
  • Воронка водосборная — в нее поступает вода, перед тем как попадет в водосточный стояк, стоимость 290 рублей.

Подготовительные работы или с чего начать?

Главная задача водостока — отвод воды с крыши дома. Для нормальной работоспособности системы важна её пропускная способность, поэтому первым пунктом расчета водостока является выбор типа системы, а также диаметра труб, желобов.

Как правило, в небольших частных домах используется наружная система 120х90, где 120 — диаметр желоба, 90 — водоотводящих труб.

Для больших коттеджей и домов, предпочтительнее использовать систему 150х100. Её пропускной способности достаточно для того, чтобы нормально функционировать даже в сильный ливень.

Существуют формулы точного расчета объема дождевых вод в зависимости от площади крыши, региона, интенсивности осадков, но обычным гражданам вникать в такие тонкости необязательно.

Достаточно знать общую площадь крыши, спланировать расположение сливных труб и, основываясь на эти данные, выбрать диаметр элементов водостока.

Исходные данные

Для правильного расчета и выбора водосточной системы необходимо:

Измерить высоту дома. Замер производится при помощи строительной рулетки. Измеряется расстояние от отмостки (земли) до края карниза.

Измерить длину карниза со всех сторон крыши

Важно знать длину каждого ската, так как от этого зависит точность расчетов необходимого количества элементов конструкции. Рассчитать общую площадь кровли. Основываясь на полученные данные можно оптимально подобрать систему водоотведения

Основываясь на полученные данные можно оптимально подобрать систему водоотведения

Рассчитать общую площадь кровли. Основываясь на полученные данные можно оптимально подобрать систему водоотведения.

Посчитать количество наружных и внутренних углов крыши.

Важно: если крыша вашего дома имеет сложную конструкцию с большим количеством углов, то для правильного расчета элементов водостока лучше воспользоваться онлайн-калькуляторами от компании производителя системы

Расчетная площадь сбора желобов в зависимости от диаметра и расположения сливных труб.

Желоб диаметром 110 мм при установке сливной трубы по центру ската способен обслуживать до 177 м2. Желоб аналогичного диаметра при сливной трубе, установленной по одному краю ската, обслуживает до 89 м2. Желоб диаметром 120 мм, способен принимать воду с площади 238 м2, а 150-й с 380 м2.

Установив сливную трубу по одному краю ската с желобом 120 мм, можно обеспечить отвод воды с кровли площадью 118 м2, а 150-й в аналогичных условиях справиться с обслуживанием кровли площадью до 190 м2.

Площадь водосбора сливных труб в зависимости от расположения.

Труба диаметром 70 мм, при установке по центру ската обслуживает до 217 м2 кровли.

Установив такую по одному краю, можно обеспечить водоотведение с площади до 149 квадратов. 90-я труба при центральном расположении способна собирать воду с 355, а 110 с 620 метров квадратных.

Сместив 90-ю и 110-ю трубу на один край ската, площадь водосбора снизиться и составит 245 и 423 м2 соответственно.

Очевидно, что установка отводов по центру ската выгоднее, т.к. при одинаковом диаметре труб, пропускная способность системы значительно выше.

Согласно рекомендациям, для нормального функционирования

системы, одна сливная секция должна обслуживать не более 12 погонных метров водостока. Если длина водостока на одной стороне дома превышает 12 метров, то нужно устанавливать две или более, в зависимости от общей длины.

Материал водосточной системы

Совсем недавно основной сырьевой материал, из которого изготавливали водостоки, был металл, точнее, оцинкованный лист. Ещё раньше водостоки изготавливали из обычного стального листа, который окрашивался. Последний постепенно из оборота вышел. Оцинковка и сегодня используется, потому что материал имеет презентабельный внешний вид, хорошо справляется с природными нагрузками и обладает неплохими техническими характеристиками.


Водосточная система из оцинкованного листа

Научно-технический прогресс не стоит на месте, и сегодня на вопрос, из чего сделать водосток, обозначает возможность выбора из нескольких материалов. К чистой оцинковке добавляется оцинкованный металл, покрытый полимерным составом, и чисто пластиковый. Рассмотрим их плюсы и минусы.

Пластиковый

Большой плюс пластика заключается в том, что материал при соприкосновении с водой не подвергается процессам коррозии. Отсюда длительный срок эксплуатации. К другим достоинствам пластиковой водосточной системы относятся:

  • возможность эксплуатации практически при любых температурных условиях;
  • стопроцентная инертность к ультрафиолету;
  • презентабельный внешний вид, обозначенный огромными возможностями в плане цветового оформления;
  • лёгкость конструкции.


Водосточная система из пластика

Единственное, чего боятся пластиковые изделия — ударных нагрузок, под действиями которых они трескаются и приходят в негодность.

О пластиковых кронштейнах. Согнуть их, придать необходимую форму креплению не удастся. В этом плане металлические лучше, их легче подгонять. Поэтому, когда проводится монтаж пластиковых кронштейнов, необходимо точно устанавливать их на лобовую доску с учётом места посадки и высоты свеса кровли. Правда, сегодня производители предлагают регулируемые изделия, у которых можно изменять угол наклона с помощью шарнирного соединения. Неплохой вариант, доказавший, что в категории пластиковых кронштейнов он самый удобный.

Металлические с полимерным покрытием

По своим характеристикам, по сроку службы изделия не уступят пластиковым. Но есть один серьёзный недостаток – сам полимерный слой. Он недостаточно прочный, его легко покарябать или отслоить, приложив небольшое усилие, используя острый инструмент

Поэтому важно в процессе установки водостока на крышу не испортить именно защитное полимерное нанесение


Металлические водосточные системы с полимерным покрытием

Нет защитного слоя даже на мизерном участке, получаете дефект, через который до металлического листа начинает проникать вода. Последствие – коррозия металла, снижение срока эксплуатации.

Другие варианты

Необходимо отметить, что на рынке можно встретить эксклюзивные системы стока воды, изготовленные из сплавов меди или алюминия, титана и цинка. Во-первых изделия отмечены долгосрочной эксплуатацией конструкции и повышенной надёжностью. Во-вторых, дизайнерский подход к решению задачи оформления фасада дома. Но эксклюзивные водостоки стоят недешево, поэтому в общей массе потребителей их приобретают редко.

Планирование и схемы водостока

Чтобы пошагово разобраться с монтажом водосливной системы, при планировании важно учесть такие моменты:

  1. Рассчитать площадь крыши, как общую, так и разрезе каждого ската.
  2. Схематично изобразить будущую установку, указав места фиксации воронок, диаметр желобов и количество требуемых элементов.
  3. Мастера рекомендуют покупать всю продукцию у одного производителя, чтобы исключить несоответствие размеров деталей.
  4. Грамотно подобрать материал системы. Хоть алюминиевые и стальные трубы обойдутся дороже, но прослужат дольше, чем пластиковые.
  5. При расчетах учесть нормы технической документации, СНиП.

Количество стояков определяется длиной фасадной части дома. Принято считать, что одного стояка хватает на каждые 12 м. При большем показателе потребуется монтировать два стояка и плюс компенсирующую воронку. Последний элемент используют, и когда рядом со зданием находятся другие постройки либо по периметру кровли планируется установка закрытой водосливной системы.

Важно правильно рассчитать количество длинных, коротких кронштейнов в виде крючков. Если кровлю только будут накрывать материалом, то к обрешетке фиксируют длинные крючки. Короткие допустимо применять и после настила кровли, закрепляя их к лобовой доске

Короткие допустимо применять и после настила кровли, закрепляя их к лобовой доске.

При выборе места установки стояков нужно учитывать общий вид здания, чтобы трубы не портили эстетичность постройки. Поэтому зачастую стоки монтируют по углам.

Основные ошибки при монтаже водостоков

Некоторые мастера иногда пренебрегают требованиями производителей и нарушают технологию монтажа из-за отсутствия опыта или для того, чтобы побыстрее сдать объект. Вот наиболее характерные ошибки, из-за которых работа водостока может быть нарушена:

  1. Неправильный выбор сечения элементов водосточной системы. Если оно больше рекомендуемого, то это просто бессмысленная трата денег, если меньше — водосток не справится, и вода будет переливаться через край.
  2. Установка кронштейнов через большие промежутки, чем допустимо по инструкции. Частое оправдание при этом — возможность сэкономить и опыт предыдущих объектов. Летом и осенью такая система, возможно, и проработает, а зимой при обильных снегопадах либо изогнутся желоба, либо оторвутся кронштейны.
  3. Неправильный уклон горизонтальной трассы. При уклоне меньше рекомендуемого вода будет застаиваться в желобах. Больший угол делать также не рекомендуется, поскольку при этом в нижней части будет сложно обеспечить необходимое положение желобов относительно карнизного свеса и вода будет уходить мимо них.
  4. Неверное расположение желобов. Если они установлены слишком близко к карнизу или, наоборот, слишком далеко от него, поток воды будет выливаться на улицу. Кроме того, необходимо следить за тем, чтобы капельник был заведен в желоб, но не соприкасался с ним.
  5. Слишком низкое расположение сливного наконечника. Он должен находиться на расстоянии 20–25 см над землей, чтобы образующийся зимой лед не закрыл сливное отверстие. Если же установить его слишком высоко, брызги воды будут попадать на фасад.

Правильно установленный водосток будет полностью отводить воду с крыши и защищать здание от намокания и подтопления в течение всего срока службы. Его лишь надо вовремя обслуживать, удаляя мусор и скопившуюся грязь. Помните, что лучше проявить максимум внимания и аккуратности на этапе монтажа, чем затем регулярно ремонтировать или заменять вышедшие из строя элементы.

Общие черты монтажа водосточной системы

Для того чтобы совершить монтаж внутреннего водостока, работы следует начинать с нижних отделов, постепенно подключая их непосредственно к воронкам. Все элементы должны быть правильно и корректно соединены между собой, а также загерметизированы.

Водосборники могут быть установлены на расстоянии 60 метров друг от друга. Если поверхность является наклонной, это расстояние не должно превышать 48 метров. В случае, когда плоская крыша находится над жилыми помещениями, над каждой секцией должно быть как минимум два воронки. Корпуса этих изделий должны быть полностью спрятаны между перекрытиями. Кровельный материал должен плотно примыкать к данным устройствам, не позволяя воде затекать в щели.

Водосборники могут вклеиваться в конструкцию или же монтаж может осуществляться при помощи шурупов из нержавеющей стали.
Установка воронки внутреннего водостока. Воронка к отводам присоединяются при помощи компенсационных раструбов. Расстояние к наружной стене не должно быть менее 1 метра.

Отводные трубы могут быть расположены в технических помещениях, на специальных фермах или же на чердаках. Они не должны походить над оборудованием, которому противопоказан контакт с жидкостями. Прочистки и ревизии должны быть прикреплены к выпускному патрубку водоприемника. Это можно делать при помощи отводов или тройников.
Лучше всего монтаж стояков осуществлять в специальных нишах или шахтах – там, где проходят трубы отопления или вентиляции. Кроме этого, их можно провести в коридорах жилых помещений или же по колонам в промышленных зданиях. Если выпуск воды происходит открытым способом, стену в месте выхода трубы нужно заделать минеральной ватой и заштукатурить

При этом важно предусмотреть варианты отвода воды от здания, чтобы не произошел размыв грунта.

Монтаж воронки
