Вибротрамбовка для уплотнения грунта: виды и технические характеристики

Вибротрамбовки

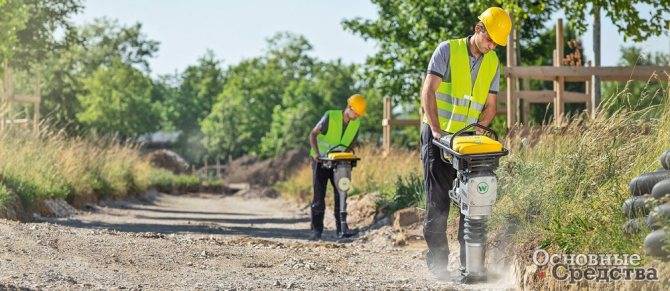

Первоначальное название вибротрамбовки для уплотнения грунта – «вибронога». В отличие от виброплиты, которая обеспечивает поверхностное уплотнение, вибронога работает «в глубину» и способна утрамбовать слои грунта толщиной до 70 см.

Небольшая площадь стального основания (до 10 см²) предназначена для нанесения мощных точечных ударов по рабочей поверхности. Двигатель передает толчкообразные колебания высокой амплитуды на поршень, который приводит в действие стальную пластину. В процессе работы сила ударов по поверхности заставляет вибротрамбовку подпрыгивать на высоту до 60 см, из-за чего ее еще называют «прыгающей ногой».

Вибронога – оптимальный виброуплотнитель грунта на участках, труднопроходимых для другой техники: в узких траншеях, вдоль фундаментов и дренажных колодцев, при прокладывании кабелей и трубопроводов.

Несмотря на свои достоинства, вибротрамбовка не используется при уплотнении асфальта или тротуарной плитки: эти покрытия могут пострадать от сильных ударов. По производительности вибротрамбовки уступают другим видам виброоборудования. Поэтому на больших участках лучше выполнять уплотнение грунта виброплитой или виброкатком.

Как и виброплиты, вибротрамбовки бывают дизельные, бензиновые и электрические. Выбор агрегата по типу двигателя осуществляется по аналогии с виброплитами.

Эффективность работы вибротрамбовок определяется:

• ударной силой;
• площадью основания;
• рабочей частотой;
• весом (возможные варианты – от 50 до 80 кг);

Виброплита: основные виды, различия, достоинства и недостатки

Виброплиты разделяются по нескольким показателям. Первый из них – это тип двигателя. В зависимости от того, какой двигатель установлен на агрегат, плиты бывают:

• бензиновые;
• дизельные;
• электрические.

Поступательная виброплита с дизельным приводом для уплотнения грунта, асфальта и щебня.Виброплита электрическая 220 В – это самый дешевый и доступный вариант. По техническим критериям она несколько уступает двум другим видам, так как имеет небольшой вес и невысокую степень трамбовки. Более всего эта модель подойдет для использования на частном участке, в сельском хозяйстве, в ландшафтных работах. Недостатком ее является обязательное наличие источника электропитания и ограничение радиуса действия длиной шнура.

При отсутствии источника электричества или невозможности подключения к электросети стоит купить виброплиту бензиновую. Она дороже электрической, но не имеет ограничений по условиям эксплуатации. Ее несложно транспортировать и перемещать. Дизельное топливо дешевле бензина, но сам двигатель стоит дороже. Дизельные агрегаты наиболее мощные, они чаще используются на строительных площадках. Недостатком дизельной виброплиты является значительный уровень шума во время работы и высокая стоимость.

Обратите внимание! Мощность двигателя напрямую влияет на передвижение плиты. При высоких показателях агрегат передвигается сам

Если мощность низкая, то плита может зарываться. Этот недостаток усугубляется, если трамбуется слой мелкозернистого материала.

Бензиновые виброплиты — очень маневренное приспособление благодаря своим компактным габаритам.

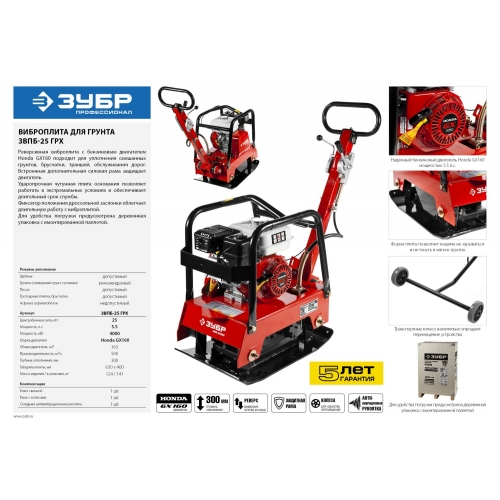

Разделяются виброплиты и по назначению: для трамбовки асфальта и уплотнения грунта. Первые отличаются наличием в их конструкции устройства для подачи водного орошения. Оно необходимо для смачивания, влажная поверхность исключает налипание на основание. Поверхность такой вибрационной плиты гладкая, края скругленные.

Агрегат для утрамбовки грунта более тяжелый, фактура поверхности плиты рельефная.

Различают машины с поступательным движением и реверсные. Поступательные двигаются в одну сторону и имеют один дебаланс. У второго типа виброплит возвратно-поступательное направление передвижения. В них два дебаланса, поэтому они могут двигаться в разные стороны. Управляются виброплиты вручную или же дистанционно. Последний вариант удобен и безопасен, но цена на него гораздо выше.

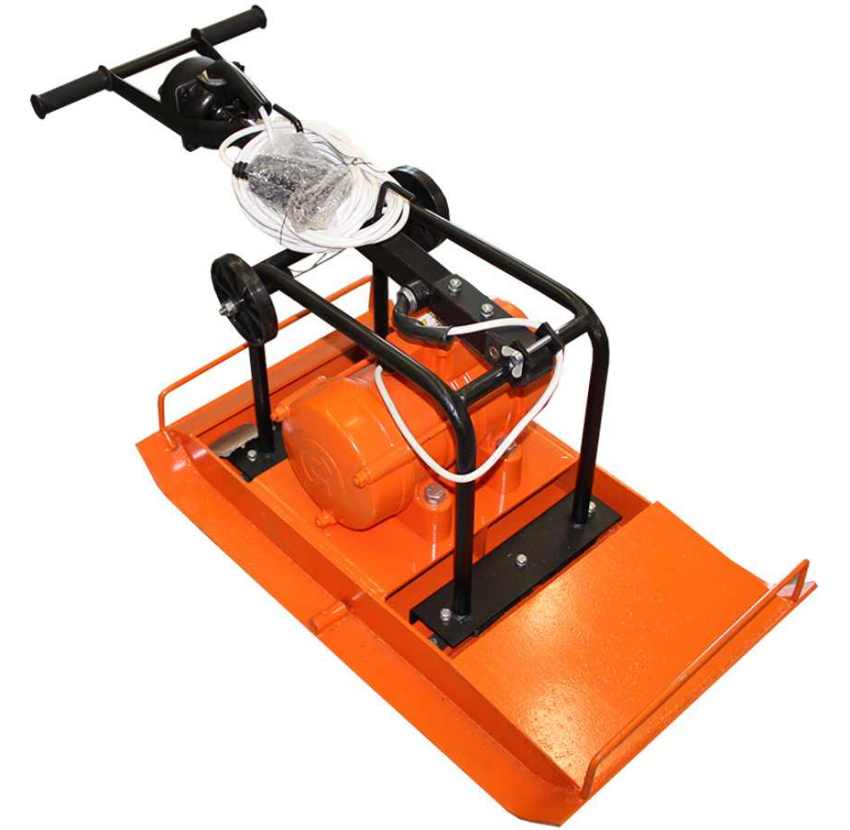

Виброплита с электродвигателем менее функциональна, она имеет малый вес и низкую степень трамбовки.

Как выбирать пневмотрамбовку?

Основными технологическими особенностями трамбовки пневмоприводов являются:

1. Площадь ступни.
2. Кинетическая энергия удара.
3. Допустимое количество ходов поршня со штоком.
4. Давление воздуха.

Также немаловажно назначение пневмотранспортера. Например, машины, которые могут работать на верстаке, подходят для уплотнения формовочного песка, они компактны и имеют небольшие размеры

К ним относятся пневмотрамбовки марок Archimedes УФ-203А, ПТ-4 и ПТ-6. Модели большего размера: ПТ-9 и ПТ-4503 предназначены для использования в дорожно-строительных работах (хотя с помощью ПТ-9 можно утрамбовывать литейные формовочные смеси). ЗАО «Техмаш» производит всю линейку вибротрамбовок TPV.

Сравнительные характеристики наиболее распространенных типов трамбовок сведены в таблицу:

Шаблон	Максимальное давление воздуха, кПа	Наибольшая энергия удара, Дж	Частота хода поршня, мин-1	Площадь основания, мм2	Масса пневматического трамбовки, кг	Страна выпуска
ПТ-4	600	2,5	900	121	3	Россия
ПТ-6	600	4.0	840	121	6	Россия
ПТ-9	600	20,0	600	182	девять	Россия
ПТ-4503	600	25,0	720	215	25	Россия
Архимед UF-203A	500	10,5	1200	63	2,5	Польша

При выборе размера также учитывается предел хода. У настольных пневмотрамбовок он обычно не превышает 75… 100 мм, у более крупных может достигать 150 мм. Наиболее популярны типоразмеры, в которых предусмотрена замена трамбовок — с круглых на квадратные, прямоугольные и т.д

Важно, чтобы пневматические трамбовки обычно приводились в действие шлангом определенной конструкции — прорезиненным или металлическим — более прочным, но также менее гибким. Наличие лубрикатора, позволяющего обогатить подаваемый воздух мелкодисперсными частицами масла, снижает силу трения в движущихся частях поршня и штока

Что такое виброплита и для чего она нужна?

Для утрамбовки грунта, асфальта или другого покрытия используют специальные устройства — виброплиты.

При строительстве различных объектов необходима первоначальная подготовка и тщательная утрамбовка различных видов сыпучих и связных материалов (гравий, чернозем, глина, песок, щебень, асфальт, тротуарная плитка и др.). Утрамбовка способствует лучшей водонепроницаемости, заполнению пустот и в целом — улучшению несущих свойств грунта.

Если первоначальный слой не подготовить надлежащим образом — впоследствии это может привести к разрушению фундамента, проседанию рабочего покрытия и другим неприятностям.

Например, в таких случаях:

1. При укладке брусчатки или тротуарной плитки.
2. При ямочном ремонте дорожного покрытия.
3. На небольшой площадке или участке с уклоном.

Электрические виброплиты и трамбовки Wacker Neuson

Компания Wacker Neuson предложила три новые модели виброплит с электроприводом от универсальных литий-ионных батарей. Батареи в двух вариантах были специально разработаны для тяжелых строительных работ. Емкости батареи достаточно, чтобы обеспечить одной машине работоспособность в течение рабочего дня. Операторы в течение нескольких секунд, благодаря модульной конструкции, могут заменить разряженные батареи новыми. Поскольку уплотнение электрическими виброплитами обходится без вредных выбросов, для такого оборудования открываются новые области применения: траншеи, строительные площадки, находящиеся в тоннелях и внутри зданий, природоохранные зоны. Wacker Neuson также недавно расширила свой ассортимент трамбовок новой мод. AS60e с питанием от батареи, которая обеспечивает экономию энергии до 55% по сравнению с бензиновыми аналогами. Кроме того, электродвигатель не требует технического обслуживания.

Лучшая дизельная вибротрамбовка

Дизельный двигатель более мощный, рассчитан на интенсивную работу. Оборудование с этим типом привода неприхотливое, экономичное, мобильное. Недостаток – повышенные требования к качеству топлива, проблемы с запуском при низких температурах воздуха. Эксперты рассмотрели 4 модели и остановили свой выбор на одной, которая отвечает повышенным требованиям в сфере надёжности.

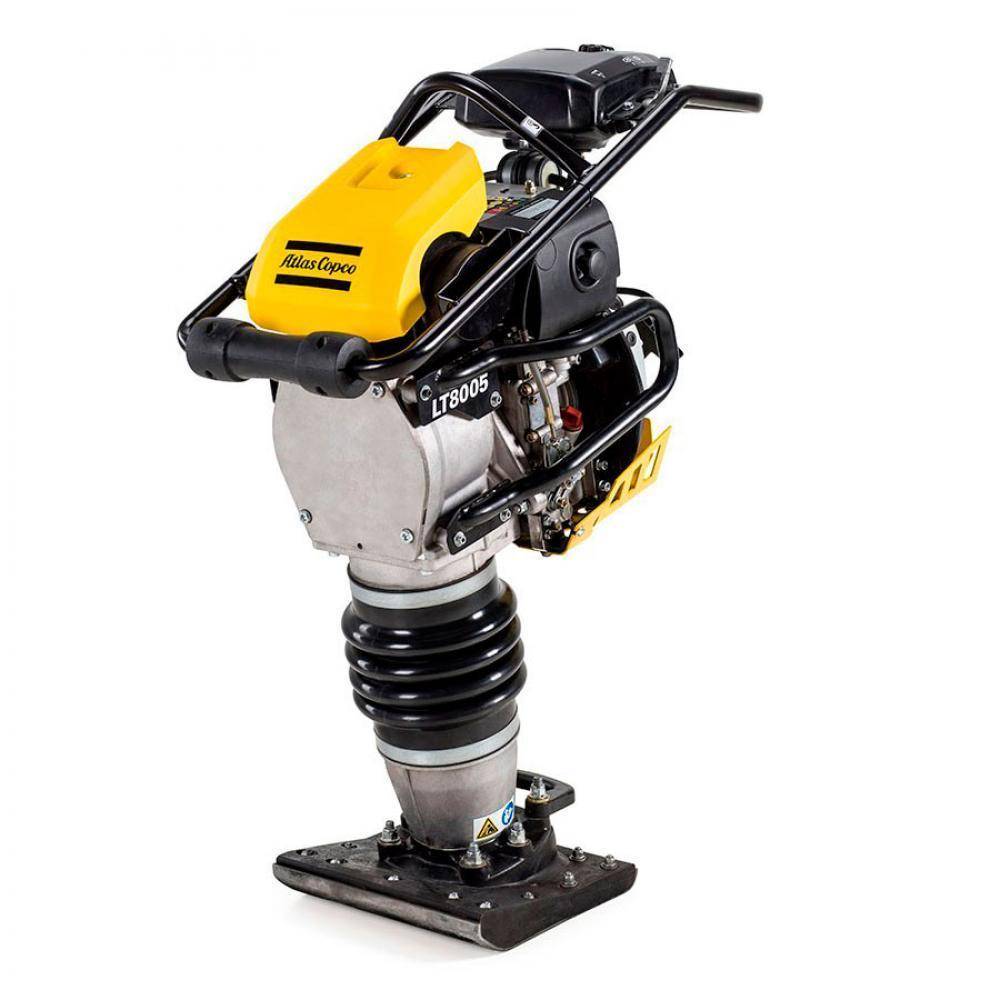

Husqvarna (Atlas Copco) LT 8005

Шведские инженеры разработали вибротрамбовку для интенсивного использования при обустройстве фундаментов и засыпке траншей. Хорошо справляется с глубоким уплотнением щебня, илистого грунта, песка и глины. Высокая центробежная сила делает трамбовку качественной за 2-3 прохода.

Конструкция отличается хорошим балансом, простым управлением. Для перемещения по площадке в установке предусмотрен ролик в основании. Металлическая защитная рама увеличивает ресурс, а дополнительная откидная рукоятка упрощает погрузку. Три рабочих режима позволяют выбрать оптимальный вариант с учётом особенностей работы. Это снижает износ деталей. Вместительный герметичный топливный бак имеет удачное расположение и упрощает доступ к основным узлам агрегата для технического обслуживания.

Достоинства:

• Амплитуда хода 85 мм;
• Хорошее тяговое усилие;
• Стабильный запуск;
• Надёжная центробежная муфта.

Недостатки:

Повышенная звуковая мощность.

Как выбирать пневмотрамбовку?

Основными технологическими характеристиками пневматической трамбовки являются:

1. Площадь трамбовочной лапы.
2. Кинетическая энергия удара.
3. Допустимое число ходов поршня со штоком.
4. Давление воздуха.

Помимо этого, важное значение имеет назначение пневмотрамбовки. Например, для уплотнения формовочных смесей подходят установки, которые могут действовать на рабочем верстаке, они компактны, и имеют малые размеры. К таким относятся пневматические трамбовки марок Archimedes UF-203A, ПТ-4 и ПТ-6

Более крупные модели — ПТ-9 и ПТ-4503 предназначены для использования при строительно-дорожных работах (хотя при помощи ПТ-9 можно утрамбовывать и литейные формовочные смеси). ЗАО «Техмаш» выпускает целую линейку вибротрамбовок ТПВ

К таким относятся пневматические трамбовки марок Archimedes UF-203A, ПТ-4 и ПТ-6. Более крупные модели — ПТ-9 и ПТ-4503 предназначены для использования при строительно-дорожных работах (хотя при помощи ПТ-9 можно утрамбовывать и литейные формовочные смеси). ЗАО «Техмаш» выпускает целую линейку вибротрамбовок ТПВ.

Сравнительные характеристики наиболее распространённых типов трамбовок сведены в таблицу:

Модель	Наибольшее давление воздуха, кПа	Наибольшая энергия удара, Дж	Частота ходов поршня, мин -1	Площадь трамбовочной лапы, мм 2	Масса пневмотрамбовки, кг	Страна-производитель
ПТ-4	600	2,5	900	121	3	Россия
ПТ-6	600	4,0	840	121	6	Россия
ПТ-9	600	20,0	600	182	9	Россия
ПТ-4503	600	25,0	720	215	25	Россия
Archimedes UF-203A	500	10,5	1200	63	2,5	Польша

При выборе типоразмера учитывают также предельное значение хода штока. Для стендовых пневмотрамбовок он обычно не превышает 75…100 мм, для более крупных может достигать 150 мм. Наибольшей популярностью пользуются типоразмеры, в которых предусмотрена замена трамбовочных лап – с круглой на квадратную, прямоугольную и т. п

Важно, что пневматрамбовки обычно ориентируются на определённую конструкцию шланга – обрезиненного, либо металлического – более прочного, но и менее гибкого. Наличие лубрикатора, который позволяет обогащать подаваемый воздух тонкодисперсными частицами масла, снижает силу трения в движущихся частях поршня и штока

Технические характеристики оборудования

Виброплита, как и любое другое строительное оборудование, функционирует благодаря слаженной работе нескольких узлов, частей, а также механизмов. Конструкция таких аппаратов состоит из:

1. Рабочей плиты. Представляет собой ровное плоское днище, сделанное из металла. Благодаря поступательным вибрационным колебаниям, воздействует на материалы, которые подвергаются уплотнению либо трамбовке.

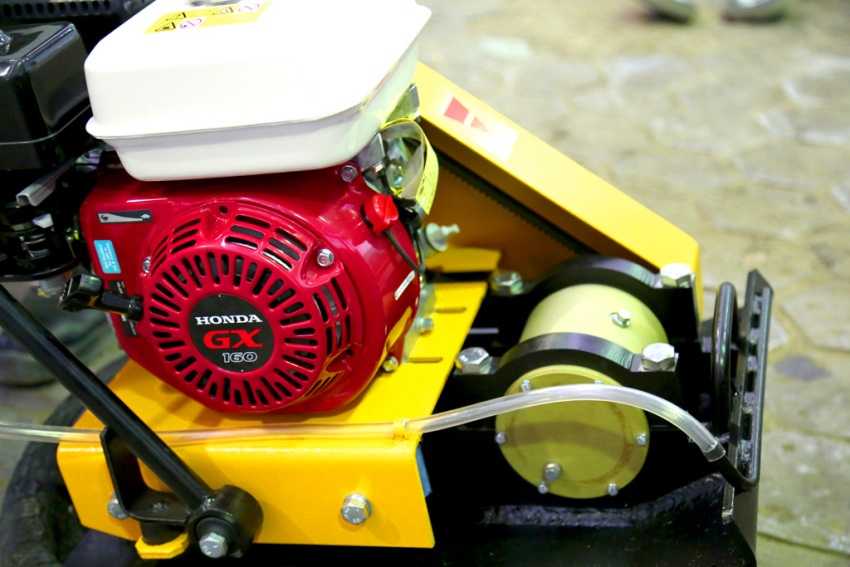

2. Вибратора (вибровозбудителя). Относится к основному механизму этого строительного оборудования. Отвечает за процесс возникновения колебаний, которые подаются непосредственно на саму плиту. В основном, вибратор сделан в форме цилиндра. В нем расположены специальные дебелансные валы.
3. Рамы и двигателя. Двигатель установлен на поверхности моторной рамы, оборудованной амортизаторами. Благодаря клиноременной передаче, шкив подключается непосредственно к самому валу, расположенному на валу вибровозбудителя.
4. Водила. Является рукоятью инструмента, благодаря которой оператор управляет направлением его движения.

Стоит отметить, что некоторые производители оснащают свои модели специальными дополнительными приспособлениями и оборудованием. Однако не зависимо от комплектации, все модели виброплит работают по одному и тому же принципу. Часто некоторые агрегаты укомплектовываются производителями таким дополнительным оборудованием как водяные баки, специальные транспортировочные колеса. Они могут оснащаться амортизирующими перчатками и специальными ковриками, которые гасят возникающие вибрационные нагрузки.

Материал

Во время изготовления разнообразных элементов конструкции виброплит, как правило, используется такой материал как сталь. Это обусловлено тем, что она обладает высокими показателями устойчивости к воздействию сильных вибрационных нагрузок. В некоторых аппаратах корпус вибратора либо водило, может быть сделано из алюминия. При изготовлении рабочей площадки используется износостойкая сталь либо чугун. Это обусловлено тем, что именно эти материалы менее подвержены сильному износу.

Тип двигателя

На такое строительное оборудование как виброплиты может быть установлен электродвигатель либо ДВС. Аппараты, оснащенные электрическими двигателями, лучше всего использовать для работы в закрытых помещениях. Это обусловлено тем, что во время их эксплуатации не выделяются выхлопные газы.

Однако недостатком агрегатов, которые работают от электродвигателя, является то, что они обладают ограниченным радиусом работы. Кроме того, для их функционирования нужен источник питания. Следует отметить, что машины, работающие на электроприводе, обладают гораздо меньшими показателями мощности, по сравнению с аппаратами, которые функционируют при помощи ДВС.

Самыми мощными являются аппараты, оснащенные дизельными либо бензиновыми моторами. Наиболее востребованными среди большинства потребителей являются устройства, работающие на бензиновых двигателях, так как они просты в управлении. Кроме того, такие аппараты можно активно эксплуатировать в зимнее время года. Дизели встречаются на таком оборудовании гораздо реже. Как правило, их устанавливают на габаритные виброплиты, обладающие большой массой.

Как выбрать оптимальную?

Перед выбором и покупкой виброплиты обращайте внимание на такие детали:

• Технические характеристики, документация завода-изготовителя;
• Размер опорной плиты — напрямую влияет на силу вибрации. Мощный аппарат с широкой плитой движется быстрее. Если же рабочая поверхность небольшая — получается мощный и более долговечный агрегат, но производительность при этом уменьшится.
• Конструкция рабочей части плиты — рельефная и тяжелая плита подойдет для работ по грунту сильной и средней сыпучести; гладкая плита с небольшим весом — идеальный вариант для асфальта.
• Частота вибрирования (число повторений) — чем чаще колебания, тем качественнее трамбовка.

• Амплитуда вибрирования (сила удара) — чем сильнее воздействие на поверхность, тем мощнее агрегат и больше глубина уплотнения грунта.
• Производительность — способность агрегата производить определенный объем работы. От этого параметра зависит скорость обработки поверхности.
• Экономичность — расхода топлива или электрической энергии важный параметр, так как влияет на окупаемость аппарата.
• Наличие системы орошения — если такая система есть, работать удобнее. Вязкий грунт не прилипает к рабочей плите агрегата, а уплотнение получается более качественным.
• Реверс двигателя — необходимо на работах в узких проходах и траншеях, в остальных случаях, переплачивать за данную функцию нет смысла.

Классификация вибротрамбовок

Все вибротрамбовки можно условно разделить на два типа:

• агрегаты с малой частотой вибрирования и существенной амплитудой;
• машины с высокой частотой вибрирования и незначительной амплитудой колебаний.

Первый тип вибротрамбовок используется для работы с сыпучими грунтами. Второй тип больше подходит для работы с вязкими или смешанными грунтовыми смесями, а также асфальтобетоном.

В зависимости от типа двигателя вибротрамбовки делятся на три вида. Наша таблица даёт наиболее полное представление о типах вибротрамбовок, их особенностях и области применения.

Типы вибротрамбовок

Тип вибротрамбовки	Особенности и преимущества	Область применения
Бензиновые вибротрамбовки	имеют довольно высокий уровень мощности, не требуют наличия рядом электросети, работают при низких температурах, достаточно мобильные и не шумные	не может использоваться в закрытых помещениях из-за наличия выхлопных газов
Вибротрамбовка дизельная	экономичные и высокопроизводительные агрегаты с длительным сроком эксплуатации, имеют высокую силу удара, но довольно шумные и дорогие	может применяться для работ с максимально высокими нагрузками
Электрическая вибротрамбовка	обладает небольшой мощностью и пониженным уровнем шума, требует наличия рядом электросети, довольно мобильная и недорогая установка, не выделяет вредных веществ	подходит для использования в закрытых помещениях

Как выбрать вибротрамбовку

Производители предлагают оборудование, способное решать самые разные задачи. По этой причине при выборе нужно учитывать сферу применения и тип установленного силового агрегата, мощность и частоту вибрации подошвы. Внимательное сравнение этих характеристик поможет купить технику, которая обеспечит необходимый уровень трамбования и прослужит несколько сезонов.

Назначение

Вибротрамбовки применяют на открытых строительных площадках, при обустройстве дорог, в помещениях. На улице можно работать с оборудованием, которое имеет двигатель внутреннего сгорания. Если основное назначение – утрамбовывание сыпучих материалов в закрытых помещениях, то нужно сделать выбор в пользу модели с электромотором.

При уплотнении в условиях дефицита полезного пространства – преимущества у техники с небольшими габаритами и весом. Это позволит улучшить манёвренность техники. При работе на крупных объектах требуется максимально глубокое утрамбовывание. Это может обеспечить техника с большой массой и высокой силой удара. При интенсивном применении нужно выбирать модель с увеличенной частотой вибраций.

Тип двигателя

Электродвигатель обеспечивает отсутствие вредных выбросов, комфортную работу с низким уровнем шума. Недостатком вибротрамбовки с этим силовым агрегатом является низкая мобильность: оператор зависит от наличия трёхфазного электропитания на площадке, а кабель мешает выполнять сложные манёвры.

Двигатель внутреннего сгорания обеспечивает высокий уровень мобильности, но вредные выхлопы не позволяют применять технику в закрытых помещениях. При выборе нужно учесть условия, в которых придётся применять оборудование. Если уплотнение ведётся при отрицательных температурах, то преимущество у бензинового мотора. При интенсивной работе на протяжении всего дня, необходимости трамбовки на большую глубину лучше выбрать модель с дизельным двигателем.

Мощность

Этот параметр влияет на производительность труда. Чем выше показатели мощности, тем меньше проходов потребуется для достижения необходимого уровня уплотнения. Обратной стороной увеличения этого параметра является возрастание веса. Тяжёлая техника лучше трамбует грунт, песок, но управлять оборудованием становится сложнее. Если нет задачи по увеличению глубины уплотнения, то лучше выбрать менее мощную модель.

Частота вибраций

От количества ударов в минуту зависит производительность. Хорошими показателями для профессиональной техники является 600-650 возвратно-поступательных движений за эту единицу времени. Увеличение параметра позволит обрабатывать за час участок большей площади, но для такого оборудования повысятся требования к амортизационной и антивибрационной системе. Плохое качество эластичных прокладок сделает работу сложной, повысит уровень дискомфорта, что негативно скажется на производительности.

Замена масла в вибротрамбовке

Многих специалистов волнует вопрос: какое лучше масло заливать в вибротрамбовку? Предпочтительно использовать специальное минеральное масло для вибротрамбовок с бензиновыми двигателями.

Для замены масла оборудование должно быть установлено на ровной поверхности. После этого извлеките клапан из отверстия, в которое будет заливаться масло. После заполнения бака жидкостью до необходимого уровня закройте отверстие. Теперь требуется запустить двигатель на несколько секунд, а затем быстро приглушить его. Ещё раз проверьте уровень масла. Если он не изменился с момента запуска, можно приступать к работе.

Теперь про срок полезного использования. При определении срока полезного использования вибротрамбовки необходимо ориентироваться на информацию, указанную в техническом паспорте вашей техники. Этот документ всегда прилагается к оборудованию. Если же паспорт утерян или у вас нет доступа к документации, вычислить срок использования можно по соответствующей группе амортизации.

С каждым годом в строительстве применяются всё более новые технологии и виды техники. Это касается и вибрационных трамбовочных машин. Возможно, вы уже являетесь владельцем такого оборудования или может быть только готовитесь к покупке? В любом случае вы можете поделиться полезной информацией с нашими читателями и дать пару экспертных советов по выбору техники.

Чем отличается виброплита от вибротрамбовки

Некоторые пользователи ошибочно полагают, что вибрационные плиты и вибротрамбовки — это одни и те же устройства. Однако, рассматривая функциональные возможности и технические характеристики этих двух разных типов строительного оборудования, нужно отметить, что они отличаются друг от друга:

1. Объемом выполняемых работ. Вибротрамбовка применяется в тех случаях, когда возникает необходимость в проведении легких, несложных уплотнительных работ. Вибрационные плиты, в зависимости от их класса, могут использоваться для выполнения задач любой сложности. Как правило, такая строительная техника применяется в тех случаях, когда нецелесообразно либо невозможно использование крупногабаритного трамбовочного оборудования.
2. Человеческий фактор. Вибротрамбовки оператор должен постоянно держать в вертикальном положении.
3. Габариты. Виброноги на трамбовках не занимают большого пространства, поэтому для них не нужно предварительно расчищать рабочее место.

Стоит отметить, что для выполнения разнообразных работ в проблемных, затруднительных местах, используются вибротрамбовки. Это обусловлено тем, что они обладают небольшими габаритами и малой трамбовочной поверхностью.

Назначение и принцип действия виброплиты

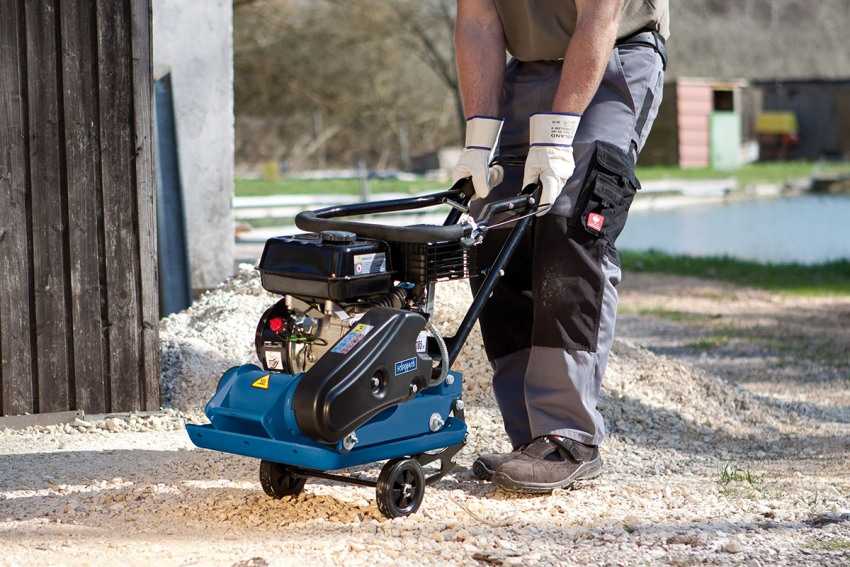

Трамбовочная виброплита представляет собой вибрационную машину, предназначенную для уплотнения сыпучих материалов дорожных оснований, а также грунтов.

Принцип работы основан на вибрационном колебательном воздействии рабочего органа на верхнюю прослойку материала.

За счет достаточно большой массы в паре с вибрацией, виброплита с легкостью трамбует рыхлую поверхность.

Происходит это следующим образом: под действием вибрации более мелкие частицы, например, щебня, изменяют свое расположение, как бы осыпаясь вниз.

Плотность нижней прослойки материала повышается, на поверхности остаются самые крупные фракции, промежуток между которыми заполняется мелкими.

Под самим же весом машины происходит непосредственно прессование материала.

Яркий пример использования виброплиты – укладка асфальта, когда по какой-либо причине эксплуатация полноразмерной строительной техники дорожных служб невозможна или попросту нецелесообразна.

Строительные площадки – еще одно место, где машина используется повсеместно.

Это, в первую очередь, уплотнение грунта, при укладке тротуарной плитки – песка, при декорировании загородных и садовых участков – отсыпки из гравия, натуральных камней или иных подобных материалов.

Уплотняющая виброплита активно применяется при прокладке железнодорожных и трамвайных путей, строительстве спортивных площадок, в ландшафтном дизайне.

На что обратить внимание при выборе виброплиты или утрамбовщика грунта

• Мощность привода – это один из главных факторов, обеспечивающих комфортную работу. Если данный показатель будет недостаточным по отношению к весу плиты, то во время вибрации утрамбовщик просто зароется в грунт. Особенно это заметно при движении под наклоном вверх. Если с легкими вариантами оператор еще может как-то воздействовать на аппарат при помощи физических усилий, то во время эксплуатации тяжелых образцов такого не получится сделать. Если мощности привода достаточно, то виброплита сама будет двигаться в заданном направлении.
• Наличие складной ручки и колес для транспортировки значительно упростит процесс эксплуатации трамбовщика. Данные элементы во время работы не потребуются, однако во время транспортировки, безусловно, пригодятся.
• Система орошения – дополнительная функция, которая может быть не только полезна, а необходима. Так, во время уплотнения асфальта необходимо постоянно орошать поверхность, иначе плита просто прилипнет к материалу.

• Наличие защитных кожухов и муфт позволяет продлить срок эксплуатации приспособления и уменьшает вероятность выхода его из строя. Данные элементы защищают рабочие части от попадания на них частиц утрамбовываемого грунта.
• Не стоит гнаться за низкой ценой или именитым брендом. В первом случае вы получите не надежное устройство, а во втором – переплатите. Лучше самому проанализировать ассортимент и цены, с которыми можно ознакомиться на Яндекс Маркете. А чтобы узнать больше об актуальных моделях, рекомендованных к приобретению, читайте наши следующие статьи.

Надеюсь, сегодняшняя статья была понятна и полезна. В одном из следующих наших материалов мы расскажем о том, как собрать виброплиту своими руками, ну и конечно, подробно рассмотрим наиболее популярные модели, предлагаемые на российском рынке.

Предназначение и область применения оборудования

Сфера применения зависит от типа оборудования. Так, виброкаток помогает утрамбовать большие объемы земли в ее поверхностном слое. Уплотнение грунта виброплитой производят там, где нужно закрепить слой песка, щебня или гравия небольшой толщины – до 30 см. Такое оборудование применяют и для установки тротуарной плитки и асфальта.

Вибротрамбовки по типу «вибронога» уплотняют более глубокие слои – до 70 см толщиной. Оборудование применяют там, где функций двух предыдущих видов техники недостаточно, либо их габариты не позволяют подобраться к нуждающемуся в обработке участку. Это может быть:

Процесс уплотнения грунта виброногой

• обустройство тротуаров, трамвайных путей;
• оборудование входа в подъезд;
• трамбовка подножий опорных конструкций;
• возведение свайно-ленточного фундамента частных домов;
• ямочный ремонт асфальта.

Как виброплита для уплотнения грунта, так и «вибронога» могут применяться при установке коммуникационных магистралей под землей.

Обустройство основания

Именно качество и стабильность основания в первую очередь определяют, останется ли покрытие ровным на долгие годы.

Большинство мастеров работает по следующей схеме:

• вынимают растительный грунт на глубину 20-30 см;
• трамбуют дно котлована и застилают его геотекстилем;
• насыпают щебень на толщину слоя в 15 см, трамбуют его;
• насыпают песок, также трамбуют;
• укладывают плитку.

Такому покрытию даже уклон не нужен — вода уходит в щели между модулями.

Этот простой способ описан даже в инструкции производителей тротуарной плитки, видимо, чтобы не отпугивать потенциального клиента сложностью работ. Гарантию они дают на год и подобным образом выполненное покрытие как раз около 12 месяцев и остается ровным, так что все по-честному.

Но затем на покрытии появляются неровности вследствие действия ряда факторов:

• подвижки грунта: трамбовка дна котлована от этого не спасает;
• морозное пучение грунта;
• вымывание песка из-под плитки.

Чтобы покрытие оставалось ровным долгие десятилетия, мягкий грунт следует выбирать полностью, на всю глубину залегания. Но обо всем по порядку.

Начинают с установки бордюра или поребрика:

размечают участок, воткнув в землю колышки, и натянув между ними капроновый шнур или шпагат; выкапывают по периметру траншею с шириной и глубиной на несколько сантиметров превышающей размеры заглубляемой части бордюрного камня. Можно отметить нужную глубину на доске и использовать ее как шаблон; замешивают густой бетонный раствор марки М100. На одну объемную часть цемента марки М400 вносят 3 части наполнителя — песка или гранотсева. Воды добавляют столько, чтобы раствор разваливался, то есть был достаточно жестким; натягивают по уровню шнур, обозначающий положение бордюра

При укладке плитки бордюр сам выступает ориентиром, потому важно установить его горизонтально. Монтаж противоположных бордюров планируют так, чтобы между ними уместилось целое число модулей; насыпав в траншею бетонную смесь, устанавливают бордюрный камень и пристукивают его обрезиненной киянкой. После простукивания камень проседает примерно на 3 см, при этом его край оказывается у самой натянутой бечевы

Оставляют зазор примерно в 1 мм, чтобы не допустить искривление бечевы камнем. Стыки бордюрных камней бетонируют с двух сторон

После простукивания камень проседает примерно на 3 см, при этом его край оказывается у самой натянутой бечевы. Оставляют зазор примерно в 1 мм, чтобы не допустить искривление бечевы камнем. Стыки бордюрных камней бетонируют с двух сторон.

Тротуарные лодки и бордюры

После отвердения бетона на месте будущей площадки, то есть между бордюрами, вынимают весь мягкий грунт. Останавливаются на глубине, где лопата входит в землю с большим трудом — обычно здесь залегает глина или известняк.

Минимальная глубина котлована — 50 см, но если грунт остается мягким до 1 м, то и копать нужно до этой отметки. Подровняв дно котлована, его застилают геотекстилем. Далее приступают к устройству песчано-щебеночной подушки.

Бордюр для тротуаров не имеет армирования, как автодорожный, потому требует осторожного обращения

Заключение

А Вам приходилось работать виброплитой?

Было дело!Не довелось

Производители строительной и дорожной техники постоянно улучшают оборудование.

Аппараты становятся более эффективными и производительными, а это дает ряд преимуществ:

• Экономит время работы.
• Уменьшает затраты на обслуживание и ремонт (оборудование более долговечное).

Помните, ошибиться при выборе достаточно просто, и дело здесь вовсе не в знании технических характеристик. Все намного проще — есть добросовестные производители, а есть не очень. Поэтому при выборе виброплиты проконсультируйтесь со специалистом — так вы сможете быть уверенными, что выбираете действительно качественное и проверенное оборудование.
