Вакуумметр. Измерение давления разрежённых газов

Особые условия

При монтаже электроконтактных манометров, а также в процессе эксплуатации прибора, надо обязательно обращать внимание на маркировку контактов. Осуществляется она посредством разных цветов. Так:

Так:

• для минимального значения используется синий;
• для максимума — красный;
• общие контакты маркируются желтым цветом

Чтобы более подробно разобраться с техническими характеристиками данного оборудования, характерных для каждой отдельной модели, и сделать правильный выбор нужного вам прибора, свяжитесь с нашим представителем. Он абсолютно бесплатно проведет вам консультацию любым удобным для вас способом и поможет купить электроконтактный манометр на выгодных условиях максимально быстро.

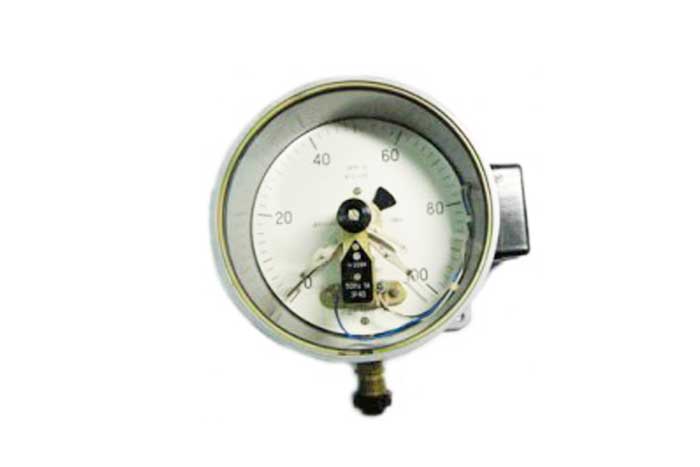

Устройство электроконтактного манометра

Конструктивно устройство представляет собой доработанный стрелочный манометр. Отличия заключаются в следующем:

• Ось стрелки индикатора изолирована от корпуса, деталей электроконтактного прибора и шкалы.
• На циферблате добавлены две стрелки, задающие (Р_вкл) и (Р_откл)Их можно перемещать по шкале.
• Эти стрелки находятся на одной оси с главной индикаторной стрелкой, места их крепления изолированы друг от друга,
• Индикаторная стрелка вращается независимо от задающих.
• К подшипникам крепления стрелок подведены токоведущие ламели, электрически присоединенные к соответствующей стрелке. С другой стороны ламели выведены в контактную группу.
• Провода могут монтироваться к клеммам внутри корпуса, а могут выводиться наружу пучком со смонтированным разъемом на конце.

Иногда стрелку, задающую (Р_вкл), делают синего цвета, а стрелку для (Р_откл)- красного. Но у большинства моделей обе стрелки синие, и их различают по положению на шкале: (Р_вкл) всегда левее. Подключение оборудования к электроконтактному манометру проводится в зависимости от варианта его исполнения.

Для различных потребителей и коммутационных схем выпускается несколько разновидностей (исполнений) устройства:

1. Одноконтактное нормально разомкнутое.
2. Одноконтактное нормально замкнутое.
3. Двухконтактное, оба нормально замкнутых.
4. Двухконтактное, оба нормально разомкнутых.
5. Двухконтактное, один нормально замкнутый, другой- нормально разомкнутый.
6. Двухконтактное, один нормально разомкнутый, другой- нормально замкнутый.

С помощью подбора нужного варианта исполнения можно обойтись без дополнительных инвертирующих реле, усложняющих и удорожающих электрическую схему оборудования и повышающих вероятность его отказа.

Самодельный электроконтактный манометр своими руками

Здравствуйте! Многие знают не понаслышке о таком измерительном приборе как манометр. Но многие трудно представляют себе устройство и принцип его действия.

Манометр предназначен для измерения давления жидкости или газа. Причем манометр для измерения давления газа и жидкости конструктивно не отличаются друг от друга. Так что если у вас где нибудь завалялся манометр для измерения давления жидкости, то его можно смело использовать для измерения давления газа и наоборот.

Устройство и принцип действия манометра

Чтобы лучше понять как устроен и работает манометр посмотрите на рисунок ниже

Манометр состоит из корпуса со шкалой измерения, медной плоской трубочки 1 свернутой в форме окружности, штуцера 2, передаточного механизма 3 от трубочки на стрелку 4. При помощи штуцера манометр заворачивается в сосуд, где предстоит измерять давление среды(газа или жидкости).

Как работает манометр

При подаче через штуцер 2 газа и жидкости под давлением свернутая трубка 1 будет стремится распрямится, при этом через передаточный механизм движение трубки передастся на стрелку 4. Она в свою очередь укажет величину давления, которое можно считать при помощи шкалы. При уменьшении давления трубочка опять будет сворачиваться и стрелка укажет понижение давления.

Устройство электроконтактного манометра

Как устроен электроконтактный манометр думаю вы догадались сами. Он ни чем по конструкции не отличается почти от обычного манометра, только за исключением того, что имеет встроенные контакты. Их обычно бывает два и их положение на шкале манометра можно изменять.

А если у вас нет электроконтактного манометра, а он сильно нужен? Что тогда делать? Тогда нужно сделать самодельный электроконтактный манометр.

Как сделать самодельный электроконтактный манометр я расскажу. Для этого вам понадобится простой манометр, две небольшие полоски жести от консервной банки, двусторонний скотч и два тонких проводка.

При помощи острого шила подковырните и снимите большое стопорное кольцо. Затем снимите стекло и затем резиновую шайбу. Просверлите в корпусе манометра два отверстия, чтобы через них вывести два проводка.

Из жести вырежьте две полоски и согните их в форме буквы Г. К основанию припаяйте тонкий изолированный проводок. Из двустороннего скотча вырежьте две полоски, равные по размеру полоскам и наклейте его на полоски. Далее приклейте полученные контакты к шкале манометра в заданных пределах давления.

Проводки пропустите через отверстия и выведите наружу.

Установите на место резиновую прокладку а затем и стекло. Зафиксируйте все стопорным кольцом. Все, самодельный электроконтакный манометр готов. К примеру такой я использовал в самодельной автоматической системе водоснабжения частного дома.

Схема подключения электроконтактного манометра

Чтобы данным манометром воздействовать на какой либо исполнительный механизм, нужна специальная схема. Пример данной схемы вы видите ниже на рисунке

При минимальном давлении среды(газа или жидкости) в электроконтактном манометре окажутся замкнутыми контакты 1 и 2. При этом сработает электромагнитное реле К1. Оно в свою очередь своими контактами К1.1 подаст питание на обмотку магнитного пускателя К3. Контактами К3.1 оно зашунтирует контакты К1.1, при этом при размыкании контактов в манометре 1 и 2 реле К1 отпустит свои контакты К1.1. Но при этом обмотка К3 пускателя будет продолжать обтекаться током. Своими контактами К3.2 магнитный пускатель подаст питание на двигатель М насоса или компрессора.

При дальнейшем повышении давления в манометре замкнуться контакты 1 и 3. при этом сработает электромагнитное реле К2 и своими контактами разомкнет цепь питания катушки К3 магнитного пускателя. Контакты К3.2 при этом разомкнуться и питание двигателя М исчезнет. При дальнейшем понижении давления и замыкании контактов манометра 1 и 2 цикл повторится.

Вакуумметр: что это?

Это устройство применяется с целью измерения любых степеней давления или их разности между отдельными узлами в вакуумных системах. Благодаря массовому использованию всевозможной вакуумной техники на различных предприятиях и в учебных центрах, где в технологических процессах участвует низкий, средний, высокий и сверхвысокий вакуум, создаются различные вакуумметры, отличающиеся между собой как внутренними деталями, способом определения величины, так и диапазоном чувствительности. Существуют определенные сферы деятельности предприятий, которые обязательно применяют вакуумметры:

Исследовательские центры, которые проводят тесты химического либо физического типа, в условиях разряженной среды;
Металлообрабатывающая и сталеплавильная промышленность;
Химические фабрики;
Предприятие по изготовлению и тончайшей настройки системы впрыска топлива либо других деталей для машин и разного рода транспорта, в которых огромное внимание уделяется точности дозировки подачи жидкости.

На отечественном рынке присутствуют вакуумметры, не имеющие последствия влияния от конкретного типа газа, так как способ их измерения давления основывается на другом принципе, в обход фиксации самого давления. Такой прибор называется абсолютным и к нему относится модификация: жидкостный, компрессионный, деформационный. Чтобы покупатель мог определиться с необходимой модификацией вакуумметра, которая подойдет именно для его потребностей, эта техника имеет целый ряд разновидностей, которые в свою очередь обладают разным функционалом:

• Устройства с механическим принципом действия;
• Тепловой вакуумметр;
• Аппарат, считывающий показания при помощи ионизации;
• Терморезисторный вакуумметр;
• Комбинированный механизм;
• Электроконтактный измеритель с устройством поддерживания детектирования сигнальных элементов.

Если рассматривать характеристики различных вакуумметров, то они отличаются способностью фиксировать разную степень диапазона давления. Для примера можно описать блокирующий магнетронный вакуумметр, который рассчитан для работы с разреженным газом. Вариация возможности захватить показания начинается от 1х10-7 до 1 Па.

Одними из первых манометров были ртутные устройства, которые еще много лет назад давали достаточно точные показания. Что самое удивительное, с учетом быстрого развития разного рода технологий, так это наличие ртутных устройств по сей день, причем их конструкция особо не отличается.

Деление по функциональному назначению

По назначению выделяют следующие виды манометров, используемых для измерения давления газа:

Рассмотрим особенности каждого вида.

Манометры общетехнического назначения

Этот вид манометров производят с целью измерения значений вакуумметрического и избыточного давления в общетехнических целях. Различные модификации устройств позволяют использовать их в самых разнообразных средах. Применяются для измерения давления на производстве прямо во время технологических процессов.

Такими манометрами можно измерять давление газообразных сред, которые являются неагрессивными по отношению к медным сплавам при рабочей температуре до 150 °C. Обычно корпус изделия изготавливается из стали, а детали механизма из латунного сплава.

Общетехнические манометры для газа низкого или высокого давления производятся устойчивыми к вибрациям с частотой в интервале от 10 до 55 Гц, а также амплитудой смещения максимум 0,15 миллиметра. Имеют несколько классов точности от 1 до 2,5.

Набирают популярность газовые манометры общетехнического назначения с электронной платой, на которой отображаются данные проведенных измерений. Они нередко оснащаются преобразователями, что автоматизирует технологические процессы. Значения давления отображаются на электронном циферблате.

Группа специальных манометров

Такие приборы изготавливаются под конкретный вид газа и создаваемую им среду. Для систем с повышенным давлением изготавливают манометры для газа высокого давления. Некоторые газы агрессивны по отношению к определенным сплавам, поэтому для работы с ними требуется использовать устойчивые материалы.

Специальные манометры окрашивают в краски различных цветов в зависимости от типа газа.

Пропановые манометры окрашиваются в красный цвет, имеют стальной корпус и характеристики общетехнических манометров. Рабочее давление таких приборов от 0 до 0,6 МПа. Это стандартное давление пропана. Возможна эксплуатация в диапазоне температур от – 50 до + 60 °С. Температура рабочей среды до + 150 °С. Нередко входят в комплектацию с баллонными редукторами.

Измерители давления аммиака в баллонах и прочих резервуарах окрашиваются в желтый цвет. Агрегаты с многоступенчатым сжатием оснащаются температурной шкалой. Компоненты манометра изготавливаются из материалов, устойчивых к воздействию паров аммиака.

Ацетиленовый манометр окрашивается в белый цвет. Изготавливается как манометр систем безопасности из обезжиренных материалов. Используется для измерения избыточного давления в различных распределяющих и генерирующих ацетилен системах. Корпус изготавливается из стали, внутренние компоненты из латунного сплава. Диапазон допустимых температур от – 40 до + 70 °С.

Водородный манометр окрашивается в темно-зеленый цвет. Манометр для иных горючих газов красится в красный цвет. Измерительный прибор для негорючих смесей красят в черный цвет. Кислородный манометр окрашивают в голубой цвет.

Эталонные устройства для измерения давления

Этот тип манометров предназначен для проверки, калибровки и настройки других приборов в целях обеспечения максимально высокой точности измерений. Такие устройства отличаются более высоким классом точности в сравнении с общетехническими. Рабочие эталоны делятся на три разряда.

Контрольные манометры, используемые в целях контроля достоверности показаний измерительных приборов по месту установки, также называют манометрами повышенной точности. Рабочий диапазон измерения от 0-0,6 до 0-1600 бар для газообразных сред.

Манометры для обычных и композитных газовых баллонов должны проходить процедуру поверки не реже одного раза в год, если иные сроки не указываются в документах к прибору. Поверку осуществляют аккредитованные метрологические организации, обладающие статусом юридических лиц. После поверки выдается свидетельство и ставится клеймо.

Передаточные механизмы в эталонных манометрах обрабатываются с повышенной частотой зубчатого зацепления. Они характеризуются минимальным трением в стрелочном механизме, а также высокой чувствительностью внутренних элементов.

Образцовые манометры, с классом точности 0,4 имеют шкалу из 250 единиц, с классом точности 0,15 или 0,25 имеют шкалу из 400 единиц с ценой деления 1 единица. Эксплуатация устройства возможна при различной температуре в зависимости от наполнителя корпуса. Идеальная рабочая температура составляет 20 °С.

Со спецификой проведения заправки газовых баллонов ознакомит следующая статья. Прочитать ее стоит всем владельцам загородной собственности, не подключенной к централизованному газоснабжению.

Подключение экм к пускателю

• admin
• Стройка и ремонт

Электроконтактные манометры получили очень широкое распространение в системах автоматики безопасности котельных, ТЭЦ и ЦТП. Они не только контролируют давление, но также отлично позволяют осуществлять управление производственными процессами, в частности, включение-выключение насосов. В данных аспектах ЭКМ являются прекрасной альтернативой реле давления. Например, для обеспечения контроля давления водогрейного котла в допустимых пределах необходимо либо два реле давления (отдельно реле низкого и отдельно реле высокого давления), либо всего лишь один электроконтактный манометр с двумя контактными группами.

Промышленностью выпускаются следующие виды ЭКМ:— электроконтактные манометры на микровыключателях;— электроконтактные манометры с магнитомеханическими контактами;— взрывозащищенные.

Чтобы понять, будет ли оправданно применение электроконтактного манометра в данной конкретной схеме, нужно рассмотреть достоинства и недостатки данного прибора.

При установке ЭКМ не потребуется никаких тройников или фитингов, так как он уже собран в едином корпусе для коммутационных контактов и контрольного манометра. То есть в одном приборе мы можем не только контролировать давление, но и видеть текущее его значение. Также достоинствами электроконтактного манометра является простота его настройки, а также более точная визуализация настроенных пределов срабатывания по давлению. Пределы настраиваются с помощью контактных стрелок, без использования специализированного инструмента, необходима только индикаторная отвертка.

Недостатком ЭКМ являются низкие токи коммутации (всего 300-500 мА), что требует подключение управляемых устройств большой мощности производить через промежуточные реле во избежание обгорания контактов манометра.

Принципиальные электрические схемы электроконтактных манометров

Типы исполнения электроконтактных манометров: 1 — указательная стрелка; 2,3 — электроконтактные уставки; 4,5 — зоны замкнутых и разомкнутых контактов соответственно; 6,7 — объекты воздействия

Электроконтактные манометры имеют типовую схему функционирования, которая может быть проиллюстрирована на предыдущем рисунке. При увеличении давления и достижении им определённого значения указательная стрелка 1 с электрическим контактом входит в зону 4 и замыкает с помощью общего контакта 2 электрическую цепь прибора, что в свою очередь, приводит к включению в работу объекта воздействия 6.

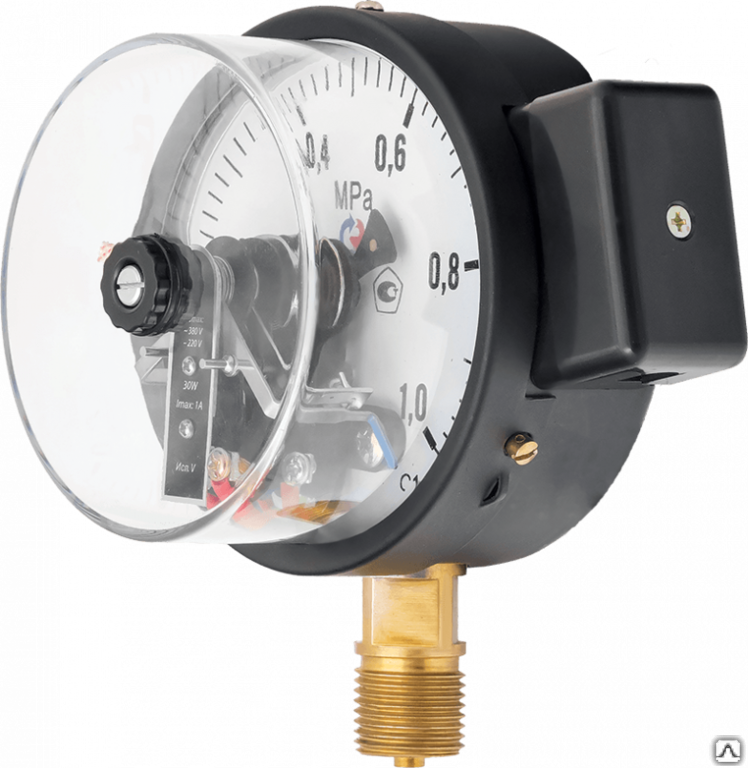

Электроконтактный манометр ДМ2010СгУ2 исполнения 5

В зависимости от назначения используются различные модификации ЭКМ, имеющие следующие исполнения электрических схем:Исполнение 1 – с одним контактом на замыкание;Исполнение 2 – с одним контактом на размыкание;Исполнение 3 – с двумя контактами на размыкание-размыкание;Исполнение 4 – с двумя контактами на замыкание-замыкание;Исполнение 5 – с двумя контактами на размыкание-замыкание (левый контакт – размыкающий, правый – замыкающий);Исполнение 6 – с двумя контактами на замыкание-размыкание (левый контакт – замыкающий, правый – размыкающий).

Подключение электроконтактного манометра

Самые распространенные в теплотехнике схемы ЭКМ – это схемы с двумя контактами, то есть исполнения 3, 4, 5 и 6. Рассмотрим подключение на примере электроконтактного манометра ДМ2010СгУ2.

В манометрах данной марки исполнение можно определить по цвету сигнальных стрелок:— исполнение 5 – оба указателя синие.— исполнение 6 – оба указателя красные.— исполнение 3 – левый указатель (min) – синий, правый (max) – красный;— исполнение 4 – левый указатель (min) – красный; правый (max) – синий;

Подключение электроконтактного манометра к приборам электрической цепи осуществляется четырёхжильным кабелем по схеме, обозначенной на рисунке:— контакт 1 — общий провод;— контакт 2 — сигнал min;— контакт 3 — сигнал max;— контакт 4 — заземление.

Контакты пронумерованы на вилке разъема, которая располагается на корпусе манометра, на самой розетке нумерация отсутствует.

Определить показания вакуумметра

Чтобы определить показания вакуумметра, необходимо выбрать стартовую точку отсчета, которая отличается в разных моделях измерительных устройств. В качестве отсчетной единицы может выступать атмосферное давление. Показатели, расположенные ниже данной отметки будут соответствовать уровню вакуума, а диапазон приборной шкалы составит от 1 до 0 Атм. Если показатели атмосферного давления принимаются за отсчетный 0, то диапазон измерения вакуума будет находиться в промежутке от 0 до -1 с соответствующими делениями приборной шкалы. Единицами измерения разреженной среды также выступают мбар и кПа.

Определить показания вакуумметра

От манометра прибор отличается параметрами упругости пружины, которые у вакуумметра меньше. Манометр применяется для отображения показателей абсолютного и избыточного давления, и их изменений. Вакуумметры обеспечивает измерение параметров давления в разреженной газовой среде. Существуют также модели манометров-вакуумметров, которые осуществляют измерение давления разреженного газа и избыточного давления.

Применение вакуумметров

Системы вакуума используются во многих отраслях промышленности, таких как автомобили, навигация, исследования и разработки, а также в производстве. Они могут использоваться для обеспечения перемещения материалов через систему или для очистки рабочей зоны от загрязняющих веществ. Датчики и инструменты, такие как вакуумметры ВИТ, Мерадат и другие, являются важным компонентом для обеспечения надлежащего функционирования и безопасности системы и оборудования.

Применение вакуумметров

Другие типичные области применения включают химические и нефтеперерабатывающие заводы, фармацевтику, морское бурение и добычу, бумажные фабрики, удобрения и т.д.

Принцип работы манометра ЭКМ

На трубу питающего водопровода ставят прибор ЭКМ 17. В случае достижения стрелкой прибора нижней уставки давления 15, происходит перемыкание контактов, отвечающих за нижнее давление манометра 17. Последнее приводит к подключению к питанию обмотки первого реле-промежутка 9.

В результате первый его нормально разомкнутый контакт 10 (9) выполняет подключение обмотки реле времени 6 в сеть, а второй 11 (9) производит подготовку подключения питания обмотку реле управления.

Когда реле времени срабатывает, происходит замыкание его нормально разомкнутого контакта 7 (6), подключая обмотку управляющего реле 3 к питанию (питание на него проходит через 11 (9) и 7 (6)).

Далее происходит перекрытие контакта 4 (3), подающего питание на пускатель 1, в результате чего перемыкаются контакты пускателя 2, подавая питание на движок насоса 18, заставляя его работать.

Другой открытый контакт управляющего реле 5 (3) самоблокируется, оставляя обмотку 3 под напряжением.

При достижении стрелкой прибора верхней уставки давления, происходит закрытие контактов верхнего давления 16. Это приводит к тому, что на второе реле-промежутку 12 подается питание, чей контакт 13 (12) подключает к напряжению реле времени 6, а контакт реле-промежутки 14 (12), размыкаясь, готовит отключение напряжения от обмотки управляющего реле 3.

Затем происходит сработка реле времени, в результате чего размыкается нормально закрытый контакт 8, отключая обмотку реле 3 от сети. Это приводит к исчезновению питания с пускателя 1 и прекращению работы насоса 18.

При этом, происходит размыкание контакта 5 (3), предотвращающего включение управляющего реле после пропадания питания на реле времени и второго реле-промежутки.

В процессе убывания воды в резервуаре происходит падение давления, в результате, при достижении нижнего предела, процесс начинается снова.

Думаю, что материал, представленный в моей статье, помог вам разобраться в принципах построения схем и технологии работы устройства ЭКМ совместно с реле и магнитными пускателями.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Краткий обзор некоторых моделей датчиков и их особенности

ТМ-510Р.05, ТМ-510Р.06

ТМ-510Р.05, ТМ-510Р.06 от производителя ЗАО «Росма» собираются на базе манометров ТМ-510, а после установки электроконтактной приставки становятся полноценными ЭКМ.

В данных моделях ЭКМ используются контакты с магнитным поджатием, которые позволяют коммутировать большие токи с большой разрывной мощностью контактов, по сравнению с приборами, имеющие скользящие контакты.

ЭКМ ТМ-510Р.05, ТМ-510Р.06 характеризуются надежным электрическим соединением при динамических нагрузках.

Основные характеристики:

1. Двухконтактная электрическая схема;
2. Максимально возможное напряжение ~380 В;
3. Максимально возможный ток — 1 А;
4. Максимально возможная разрывная мощность контактов — 30 Вт;

ЭКМ100Вм

ЭКМ100Вм – является электроконтактным манометром на микровыключателях, предназначен для замыкания или размыкания электрической цепи при достижении заданного предела давления. Обеспечивает визуальную индикацию контролируемого давления.

При необходимости может быть оснащен дополнительными опциями:

1. Бобышки, отводы или импульсные трубки ;
2. Краны и клапаны;
3. Прокладки, переходники, демпферы и т.д.

Модель ЭКМ100Вм имеет следующие характеристики:

• Диапазон возможных измерений до 4 МПа;
• Класс точности 2.5;
• Диаметр корпуса 100 мм;
• электроконтактной группой V исполнения по ГОСТ 2405-88.

Технологии не стоят на месте, все совершенствуется, в том числе и конструкции измеряемых приборов.

Так, например, современные цифровые датчики ЭКМ-1005, ЭКМ-2005 от заводов-изготовителей Теплоклимат, Теплоконтроль и Элемер, совсем скоро вытеснят устаревшие стрелочные приборы. Это электронные показывающие современные интеллектуальные контактные манометры имеющим как дискретные, так и аналоговый выход (4-20 мА).

Они уже пользуются на рынке достаточно большим спросом

Поэтому не важно, какими характеристиками обладает прибор, рано или поздно появится новый, более удобный и полезный в работе

Что такое электромагнитное реле, их виды и принцип работы

Для чего нужен магнитный пускатель и как его подключить

Что такое термостат и какой у него принцип работы

Что такое контактор: назначение, принцип работы, виды, схемы подключения

Принцип работы и схема подключения теплового реле

Как подключить однофазный электродвигатель — схема с конденсатором

ОАО «Электроприбор»

Один из таких долгожителей – Чебоксарский завод электроизмерительных приборов. Сегодня он называется ОАО «Электроприбор». Его цеха выпускают аналоговые и цифровые электроизмерительные устройства и шунты. В прайсах завода – амперметры, вольтметры, ватт- и варметры, многофункциональные устройства для измерений. А также измерительные преобразователи напряжения, тока, частоты и мощности. В современных реалиях завод принял к производству линейку вспомогательных изделий – шунтов, которые способны расширять диапазон измерения по напряжению и току. Выпускает «Электроприбор» трансформаторы и добавочные сопротивления.

Пользуются большим спросом приборы с электронными преобразователями, измеряющими частоту реактивной или активной мощности, а также ее коэффициент. Не менее популярны индикаторы, приборы для оснащения специализированных учебных кабинетов, различные цифровые приборы и комплектующие. В конце прошлого века предприятие получило сертификат, подтверждающий систему менеджмента качества ИСО 9001, соответствующую международному стандарту.

Чебоксарский завод более 55 лет занимает лидерские позиции среди производителей электроизмерительных приборов.

Трубка бурдона

Трубка бурдона — это механический аппарат. Принцип его работы заключается в том, что трубка деформируется и один из ее концов соприкасается со средой измерения под действием давления. Давление может постоянно меняться, поэтому трубка бурдона не всегда показывает точные результаты.

Внимание! Для производства трубки используют такие материалы, которые будут нейтральны к среде измерения. Это нужно чтобы характеристики среды не влияли на точность показаний

Такие трубки изготавливают многие производители. В ассортименте «Wika» есть очень много различных трубок бурдона, которые отличаются размером, материалом изготовления и диаметром. Это позволяет использовать прибор в любой среде (нейтральная, агрессивная).

Трубка бурдона

Классификация манометров по виду измеряемого давления

Классификация регуляторов с учетом типа давления:

• вакуумметры и мановакуумметры;
• барометры;
• напоромеры;
• дифманометры;
• тягомеры.

Принцип работы любого из них зависит от строения, помимо этого нужно учитывать, что измерители разделяются на категории в пределах единого класса с учетом уровня точности.

Приборы, работающие по вакуумному принципу, предназначены для разреженного газа. Напоромеры способны определить параметры предельного давления с показателями до 40 кПа, тягомеры до -40 кПа. Другие дифференциальные устройства помогают узнавать разность показателей в любых двух точках.

Тепловой вакуумметр

Теплопроводность является одной из характеристик газа, непосредственно связанной с плотностью частицы. Энергия передаётся газовыми молекулами в результате их соударения, и в зависимости от длины свободного пробега частиц теплопроводность осуществляется с разной эффективностью. В определённой области давления теплопроводность пропорциональна давлению, несмотря на это могут возникнуть помехи, как тепловой поток, тепловое излучение, теплопроводность через контакты и т.д. Измерительный мост (мост Wheatstone) используется для уравновешивания температуры и позволяет одновременно измерять разность напряжения между определённым индикатором и прилагаемым напряжением накала. Разностное напряжение устанавливается путём сравнения с нулевым пунктом (указан в техническом паспорте датчика). Сравнение с нулевым пунктом необходимо прежде всего для учёта потери тепла через контакты проволоки и теплоизлучения. Как правило, разностное напряжение соответствует напряжению накала, которое необходимо приложить, если давление в установке опускается ниже предела измерения. Основные преимущества теплового вакуумметра — это широкий диапазон измерений от 10-4 mbar до атмосферного давления и точность измерений ±10 %, которая достаточна для многих применений.
