Устройство плоскогубцев: разновидности шарнирно-губцевого инструмента, его назначение и применение

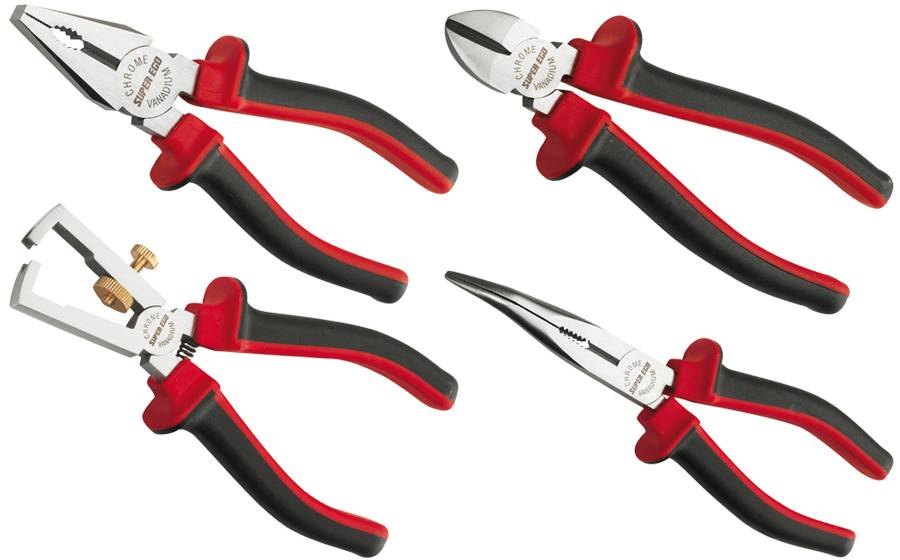

Что такое плоскогубцы

Между пассатижами и плоскогубцами отличие существенное в назначении. Вторые уместны для слесарного ремесла и электромонтажа. У них губки в форме пирамиды, на плоской части которой нанесены насечки. Рабочая часть плавно соединяется с ручкой, в движение она приводится шарниром. В ассортименте представлено несколько разновидностей устройств с разными типами губок:

с изогнутыми под углом – для манипуляций на труднодоступных местах;

с узкими длинными – для выполнения манипуляций на ограниченном пространстве;

разновидность «утконос» — допускает максимальное сжатие;

с изоляцией на ручках – для электромонтажа;

с дополнительными насадками – для удерживания маленьких и хрупких деталей.

Удлиненные губки с изгибом идеально подходят для операций в труднодоступных местах, что позволяет дотягиваться до удаленных деталей либо кабелей. Радиус изгиба в различных моделях составляет 40⁰ либо 60⁰.

Как пользоваться плоскогубцами

Собственно в этом вопросе не требуется никаких разъяснений, ведь шарнирно-губцевые устройства имеют простую конструкцию и интуитивно понятную для применения. Однако есть некоторые особенности, о которых многие мастера не знают, хотя и пользуются приборами долгое время

Именно поэтому уделим внимание вопросу о том, как пользоваться плоскогубцами и пассатижами, чтобы выяснить особенности их правильной эксплуатации

Перед тем, как пользоваться плоскогубцами или пассатижами, необходимо правильно подобрать подходящий вариант инструмента. Выше представлен список основных разновидностей шарнирно-губцевых инструментов, из которых следует выбирать подходящие варианты в зависимости от вида запланированных работ. Правильный выбор инструмента — это гарантия того, что запланированные манипуляции удастся не просто выполнить, но еще и сделать это качественно и быстро. При работе плоскогубцами, следует учитывать ряд следующих рекомендаций:

1. Плоскогубцы не предназначены для зажимания заготовок больших размеров. Многие ошибочно считают, что если губки разводятся на достаточное расстояние для захвата детали, значит они для этого и предназначены. В действительности все обстоит иначе, работать плоскогубцами можно с деталями, размер которых меньше в 2 раза расстояния открытия губок. Причиной этого является невозможность сжатия рукояток одной рукой.
2. Слишком сильное давление на рукоятки может привести к слизыванию граней рабочей поверхности.
3. Категорически противопоказано перекусывание плоскогубцами стальной проволоки, твердость которой выше, чем материал изготовления инструмента.
4. Необходимо регулярно вносить смазку в конструкцию шарнирного механизма, что позволит обеспечить плавность хода, а также исключит вероятность заклинивания.
5. Нельзя хранить инструмент во влажной среде, так как не исключена вероятность возникновения коррозионных процессов.
6. Категорически противопоказано работать инструментом, в котором имеются такие признаки неисправностей, как люфт шарнира, слизаные грани шлицов, перекос губок, откалывание губок, повреждение рукояток (особенно диэлектрических) и т.п.
7. Инструменты представлены в широком ассортименте размеров, что позволяет использовать их для работы с разными по размеру деталями.

Плоскогубцы и пассатижи не предназначены для того, чтобы по ним наносились удары. Нельзя также использовать их для забивания гвоздей и прочих деталей. В процессе нанесения ударов возникает большой риск того, что произойдет откалывание губки, и итог такой эксплуатации — непригодность к дальнейшей эксплуатации прибора.

Теперь разберемся, что же можно делать при помощи плоскогубцев и пассатижей. Функционал последнего прибора достаточно широк, но не все мастера в курсе того, на что способен такой инструмент. Перечень работ, подвластный пассатижам, достаточно большой, поэтому рассмотрим основное предназначение.

1. Перекусывание кабеля и проволоки.
2. Захват материала с целью его последующей обработки, извлечения из посадочного места или установки в необходимое отверстие.
3. Обжим кабельных наконечников. Для этого не обязательно использовать специализированный инструмент, как показано на фото ниже. Вполне достаточно обычных пассатижей.
4. Зачистка жил проводов от изоляции.
5. Удержание цилиндрических деталей для последующей их обработки.
6. Использование в качестве гвоздодера для извлечения гвоздей из поверхностей.
7. Перекусывание гвоздей заподлицо с поверхностью.
8. Захват троса для его установки в необходимый паз или с целью последующей обработки.
9. Завинчивание или вывинчивание резьбовых элементов. Особенно актуально для случаев, если грани деталей имеют слизанные части.

И это только основные виды работ, которые можно выполнить пассатижами. Имея полный перечень шарнирно-губцевого инструмента, можно решать различные задачи с высокой эффективностью.

В чем же отличие пассатижей?

Разобравшись с конструкцией, назначением и видами плоскогубцев, стоит узнать — а что представляют собой пассатижи и в чем разница между этими, весьма схожими между собой инструментами?

Ключевое отличие между плоскогубцами и пассатижами заключается в том, что последний вид инструмента имеет на своей рабочей поверхности выемку с насечками, позволяющей при работе максимально прочно удерживать детали. Губки пассатижей чаще всего комбинированной формы, а крайняя их часть выполняется в виде плоскогубцев. Некоторые модели инструмента имеют не одну, а две выемки с различными размерами, что удобно, так как появляется возможность в фиксации и удержании элементов разнообразной формы и величины.

Ключевое отличие — форма губок

В продаже можно найти пассатижи с подвижным в пазах шарнирным элементом. Перемещая шарнир можно отрегулировать нужным образом силу сжатия, а также величину раскрытия губок. Рассматриваемая разновидность пассатижей считается универсальной: он применим в работе с деталями разных размеров.

Большинство моделей устройств оснащено бокорезами, которые применяются для снятия изоляции с кабеля, некоторые пассатижи имеют специальные кромки для резки жесткой проволоки. Применяется инструмент в работах слесарных, электромонтажных, поэтому на их рукоятке в обязательном порядке проставляется величина напряжения, при которой пассатижи использовать безопасно.

Изучив конструкцию и виды пассатижей можно сделать вывод, что от плоскогубцев инструмент будет отличаться нижеперечисленными свойствами и характеристиками:

• Плоскогубцы имеют плоскую рабочую поверхность, без выемок;
• Конструкция пассатижей дает максимально возможную силу сжатия, поэтому инструмент выпускается из стальных сплавов более высокого качества;
• Используя пассатижи можно регулировать и силу сжатия, и размер зазора между губками.

Пассатижи более функциональны, так как инструмент имеет бокорезы, а в некоторых случаях и кромки, эти элементы позволяют задействовать инструменты в разных видах работ.

Для того чтобы выбрать плоскогубцы качественные и надежные, при покупке инструмента рекомендуется обратить внимание на следующие параметры:

Размер зазора между губками. Он должен быть не более одного 1 миллиметра, а ручки инструмента должны соединяться между собой максимально плотно; Двигаться ручки хорошего инструмента должны легко и плавно; Стоит оценить и режущие кромки устройства – зазор у них не должен быть больше 0,1 миллиметра; Для выполнения электромонтажных работ следует приобретать модели электроизолированные; Ручка инструмента должна быть удобной, приближенной к анатомической форме кистей рук.

Если бюджет не ограничен, то лучше не экономить, а приобрести инструмент профессиональный, сделанный из более качественных материалов и по современным технологиям. Профессиональные плоскогубцы не сломаются и прослужат вам максимально долго.

Надеемся, подробная статья-инструкция помогла вам понять, в чем разница между плоскогубцами и пассатижами, узнать полезные подробности о существующих видах шарнирно-губцевого инструмента, выяснить параметры выбора качественных плоскогубцев.

Самым распространённым и универсальным инструментом дома или на работе считаются пассатижи. Окрутить гайку, отрезать кусок проволоки, достать деталь из труднодоступного места — всё это мы привыкли делать с помощью таких приспособлений, чтобы не тратить время на поиски отдельных специальных приспособлений. Многие любители называют их плоскогубцами, что неправильно. Они принадлежат к одному классу ручного инструмента, но назначение их различается.

Советуем изучить Сколько существует групп по электробезопасности и принципы их присвоения

Подетальный состав подобных приспособлений составляют режущие, или зажимные, губки, ручки и осевой вал. Такие инструменты пришли к нам много столетий назад. С тех пор сфера их применения расширилась, и внешний вид изменился. Каждому из таких устройств характерны своя конструкция губочной части, габариты и способы применения.

Особый вид клещей — кусачки для перекусывания провода

, проволоки. Резцы у них располагаются в разных плоскостях.

Виды плоскогубцев

Рассматривая такие разновидности шарнирно-губцевого инструмента, как пассатижи и плоскогубцы, чем отличаются они, понять будет несложно. Чтобы не путать эти два ручных инструмента, следует описать их подвиды. К плоскогубцам относится несколько разновидностей приспособлений. Они отличаются рабочей поверхностью.

Если губки удлиненные, это позволит работать в труднодоступных местах, дотянуться до нужных проводов или деталей. Если же они не только вытянутые, но и изогнутые, это, скорее всего, инструмент для электриков. Такие приспособления применяются в работе, когда достать до объекта крайне тяжело. Радиус изгиба может быть 40 или 60 градусов.

«Утконосы» похожи на пинцет, только имеют большую силу сжатия. Пассатижи и плоскогубцы, различие между которыми в некотором отношении сказывается на работе мастера, могут иметь различные насадки. Это позволит умело обращаться с хрупкими материалами.

Виды плоскогубцев

Из названия понятно, какой у инструмента должен быть вид — это плоские губки, у которых имеются разной степени частоты поперечные насечки, соединение шарнирное и ручки. Монолитными деталями, как правило, являются рабочая часть и ручки. Этот инструмент незаменим в слесарном деле либо электромонтажной работе, так как благодаря им удается удерживать любой формы деталь, загибать в нужном направлении проволоку или металл.

Плоскогубцы способны заменить целый набор гаечных ключей. Однако нужно отметить, что эти задачи совершенно несвойственны данному инструменту, но если у вас нет нужного размера гаечного ключа, то на помощь обычно приходят плоскогубцы, которые справляются с завинчиванием и отвинчиванием всевозможных болтов и гаек на отлично. Плоскогубцы отличаются друг от друга размерами и формой рабочей части:

• Так, если необходима работа в труднодоступном месте, то неоценимую помощь в этом окажут плоскогубцы с вытянутыми узкими губками.
• Изогнутые же под определенным углом инструменты могут достать деталь даже из-под прикрытой поверхности, к примеру, прикрученной платы в электронике.
• «Утконосами» называются плоскогубцы, у которых вытянутые губки наподобие пинцета.
• Чтобы осуществлять работу с особо деликатными материалами используют специальные инструменты, а также силиконовые насадки, надевающиеся на обычные модели.

Отличается инструмент помимо рабочей части и ручками. К примеру, диэлектрические плоскогубцы применимы в электроустановках. На этом виде инструмента нужно в обязательном порядке искать максимальную величину напряжения, которая должна быть указана. Ведь это является показателем того, сможет ли ее выдержать материал, из которого сделаны ручки. Бытовые модели имеют этот показатель на уровне до 1000 В. Если такую цифру на своем инструменте вы не найдете, то категорически воспрещается пользоваться этими плоскогубцами в условиях напряжения. Высока вероятность того, что этот инструмент принадлежит к слесарному делу и для работ с электрооборудованием не предназначен.

Пассатижи разводные, характеристика

Пассатижи – многофункциональный инструмент и имеет четкую направленность для силовой работы. Само слово – французское, его можно перевести как «зажим стержня».

Сборку и ювелирный труд не назовешь сильными сторонами пассатижей.

Дело в том, что инструмент изготавливается с комбинированными губками: есть выемки для захвата цилиндрических деталей: прутьев, толстой проволоки, гвоздей, шурупов.

Есть и плоские зажимные поверхности, они всегда производятся с зубчатой насечкой, что повышает силу сжатия губок. Поэтому пассатижами можно захватывать детали, но вы при этом рискуете повредить заготовку. Логичнее использовать пассатижи при черновой обработке.

Будьте внимательны, часто пассатижи путают с плоскогубцами комбинированного типа: последние тоже могут иметь овальную выемку, но дополнительно оснащаются режущей кромкой для разделения проволоки и крепежа. Так же, в области шарнира, может быть дополнительная выемка для перекусывания той же проволоки.

Ряд моделей пассатижей производят с раздвижным шарниром – чтобы шире раздвигать губки и захватывать заготовки большего диаметра.

Поскольку пассатижи – по своему назначению мощнее, чем плоскогубцы – для них используется материал большей прочности и закалки. Если норма твердости для плоскогубцев колеблется в районе 47 HRC, то для пассатижей она достигает 53 HRC.

Пассатижи объединяют в себе функции нескольких инструментов, поэтому их чаще покупают. Тем не менее, плоскогубцы незаменимы для точных работ и труда в ограниченном пространстве. Удобно держать дома и то, и другое.

Популярные производители и модели

Количество производителей, выпускающих шарнирно-губцевый инструмент разного типа, весьма велико. При покупке можно оказаться в ситуации, когда все предложения обладают хорошим качеством и набором функционала.

Рассмотрим несколько популярных моделей:

KNIPEX KN-0306160

Инструмент с диэлектрическими накладками, способными выдерживать напряжение до 1000 В. Форма губок сужена к концу, чтобы удобнее работать в труднодоступных местах. Имеются режущие поверхности и вырез для удобного хвата круглых в сечении деталей.

INFORCE 200 мм 06-18-03

Удобный инструмент для работы с электрическими проводами. На режущих кромках в верхней части есть специальный вырез, который сохраняет саму проволоку целой, перекусывая только изоляцию. Большой размер (20 см) обеспечивает доступ к клеммам или иным деталям в труднодоступных местах.

NWS CombiMax 180мм, С5.2, Н2.2, К12

Отличный выбор для монтажников металлических контейнеров, щитовых элементов и прочих работ с резьбовым крепежным элементом. Бокорезы совмещены со специальным обжимом зубчатого типа, надежно удерживающим головку болта. Удобные рукоятки с выступом для работы одной рукой.

Дело Техники 413160 160 мм

Легкий и удобный инструмент с массивными упорами на вершине рукояток для защиты от соскальзывания. Оптимален для монтажных работ в узких, труднодоступных местах. Вес всего 150 г. Фома губок узкая, загнутая, облегчающая монтаж мелких элементов.

STANLEY CONTROL-GRIP 200 мм

Пассатижи классического типа, обладающие удобными изолированными рукоятками. Изготавливаются из углеродистой стали, обладают легким ходом. Вес довольно большой — 400 г, что объясняется прочностью и надежностью инструмента.

MATRIX 16906, 200 мм

Оптимальный и компактный образец пассатижей, пригодных для любых работ. Обладают всеми необходимыми функциями, оснащены пазом для перекусывания проволоки на внешних сторонах губок. Масса инструмента — 380 г.

НИЗ 2212-1-20

Пассатижи, которые относятся к группе бытового инструмента, но по набору функций и качеству практически не отличаются от профессиональных. Обладают высокими упорами на рукоятках, точным и плотным соединением губок, есть резцы и паз для перекусывания гвоздей или проволоки. При большой длине (20 см) весят всего 290 г.

Ombra 400107

Удобный инструмент, обладающий мягким ходом благодаря обильной смазке шарнира. Рукоятки-чехлы имеют двухкомпонентную конструкцию с антискользящим покрытием по внешней части. При длине 18 см инструмент весит 200 г. Боковые кромки способны справиться с проволокой толщиной до 3 мм.

WEDO 160 мм 41-160/30R7

Пассатижи отличаются точной немецкой сборкой, позволяющей надежно зажать самые тонкие материалы. Изготовлены из инструментальной стали марки С60. Вес инструмента — 300 г. Из недостатков можно назвать сравнительно высокую цену.

KNIPEX KN-0202180

Дорогой профессиональный инструмент из инструментальной стали 63 HRS. Проходит ковку и термическую обработку, что делает режущие кромки способными перекусывать самые твердые материалы, вплоть до рояльной струны. Кроме того, длина бокорезов позволяет работать с кабелем толщиной до 11 мм. По результатам испытаний определено, что работа с этими пассатижами требует на 35% меньше усилий.

Что это за инструмент — плоскогубцы и их предназначение

Первоначально стоит разобраться в определении плоскогубцев. Это шарнирно-губцевый инструмент, который состоит из трех основных частей: рукоятка, рабочая часть и шарнирное соединение. Главная отличительная особенность такого прибора скрывается в конструкции рабочей части, то есть губок. Из названия не сложно понять, что губки у такого инструмента имеют плоскую форму с дополнительным нанесением насечек, которые нужны для обеспечения надежного захвата деталей.

Благодаря наличию насечек на плоскогубцах, с их помощью осуществляется надежный захват различных деталей, например, проволоки, металлических листов и мелких деталей. Для изготовления инструмента применяется углеродистая сталь марки У7-А (нелегированная высокоуглеродистая сталь) или 8ХФ. Главной особенностью таких сплавов является двойная закалка, благодаря которой прибор получает повышенные свойства прочности

Естественно, инструменты импортного производства изготавливаются из других марок стали, но в целом важно отметить, что сырье для производства такого типа инструмента должно характеризоваться качественными техническими показателями с повышенной степенью твердости

Это интересно! Для производства плоскогубцев используется углеродистая сталь, в которой процентное содержание углерода составляет 0,7%. Такое значение является оптимальным для производства инструмента, который обладает повышенной прочностью (при контакте с другими материалами рабочие части инструмента не слизываются). Содержание серы и фосфора в составе металла не превышает 0,025%.

Что такое пассатижи

Их часто называют «младшим братом» или даже многофункциональной моделью плоскогубцев, но с этим утверждением можно поспорить. Название происходит от французского «pince» и «tige» — «зажим» и «стержень». В отличие от плоскогубцев губки пассатижей имеют и плоскую часть, и небольшую выемку, которая позволяет крепче захватывать деталь с излишне гладкой поверхностью. Это делает инструмент более востребованным и универсальным. В некоторых моделях предусмотрено сразу два углубления, для работы с разными размерами.

Инструмент используют для:

• зажима деталей в процессе работы с ними;
• взятия раскаленных металлов;
• обжимки соединителей при отсутствии специальных инструментов.

Следует учесть:

пассатижи можно также использовать для закручивания гаек, но делать это стоит лишь в крайних случаях, так как можно сорвать грани.

Все разновидности обладают своими особенностями, которые легко увидеть на фото:

Пассатижи

Данное название заимствовано из французского языка, поэтому наверняка это изделие поступило к нам из-за границы, однако никому до сих пор в голову не пришло это доказывать. Главное отличие этого шарнирно-губчатого инструмента от плоскогубцев в выемках с насечками, которые удобны при захвате гладких и округлых поверхностей, к примеру, небольших по диаметру труб. Пассатижи в чистом виде уже не выпускаются. Часто можно найти «смесь» с теми же плоскогубцами, когда передняя рабочая поверхность ровная, а ближе к шарнирной части размещаются бокорезы и резаки для проволоки. Такие «удобства», как правило, плоскогубцам не присущи. Некоторые модели специально упрощают, создавая только не одну, а две выемки разные по диаметру для работ по захвату округлых поверхностей. Другие пассатижи снабжают переставным шарниром, который позволяет расширить захват.

Двоюродные братья пассатижей

Не стоит забывать и о круглогубцах, которые в отличие от других подобных инструментов имеют губки с круглым сечением, сужающееся к концам. Ими удобно сгибать проволоку, делая изгибы с разным радиусом. Модели этого инструмента разнообразны: круглогубцы выпускают с разными размерами губок, изогнутой рабочей поверхностью, с наличием насечек и без них. Но в целом они остаются похожими на своих старших «братьев» — пассатижи с теми же диэлектрическими ручками и резаками для проволоки.

Некоторые модели кусачек напоминают клещи. Исключением являются режущие кромки, перекусывающие металл разной толщины, что зависит от их возможностей. Кусачки, в свою очередь, подразделяются на торцевые и боковые. В быту наиболее востребованными стали боковые образцы. При выборе данных изделий следует проконсультироваться насчет того, какие виды металлов они способны перекусить.

Ведь есть инструменты только для медной проволоки, но некоторые способны осилить даже гвозди. На сегодняшний день есть усиленные модели, способные раскусить трос или арматуру благодаря повышенной прочности режущих краев и нескольким шарнирным узлам для большей силы сжатия.

Лучшие бытовые пассатижи

Бытовой инструмент должен быть у каждого хозяина, чтобы починить розетку, печь или домашнюю технику. Такие пассатижи имеют доступную стоимость и минимальный функционал. Выбирать их необходимо по длине, видам реза и способам обжима.

Это лучшие бытовые пассатижи, которые стоят от 295 рублей, но при этом имеют достаточный функционал и качество сборки. Бокорезы хорошо сведены, что разрешает перекусывать даже тонкую проволоку без длительных выкручиваний последней.

На узкой части расположены резцы для отреза проводов по точным размерам. Рукоятки снабжены высокими упорами, что препятствует соскальзыванию рук во время длительного удержания предмета и запотевания ладони.

Плюсы:

• снаружи чехлы покрыты многочисленными выступами по всей длине, чтобы рука не скользила;
• губы имеют скошенную форму для узких мест;
• длина инструмента 200 мм обеспечивает как доступ к удаленным элементам в коробке, так и сильный прижим за счет больших рычагов;
• стоимость от 295 рублей приемлема для любого бюджета
• высокие упоры перед шарнирами;
• масса 290 грамм, несмотря на такую длину;
• небольшие закругления на торцах ручек оптимальны для удержания пассатижей при работе в нижнем положении;
• насечки на губах не мнутся от длительной эксплуатации;
• сталь не ржавеет, даже если периодически работать с сантехникой и водой;
• подходит для грубых и грязных работ.

Минусы:

• с внутренней стороны чехлы полностью гладкие, что может затруднять разведение;
• топорный устаревший дизайн;
• пластиковые рукоятки не диэлектрические;
• чехлы могут слетать, поэтому их придется фиксировать на монтажную пену или клей;
• существует люфт на шарнире;
• рукоятки плохо ложатся в руке.

ЧИТАТЬ ТАКЖЕ

15 лучших топоров

Ombra 400107 — с мягким ходом

Это лучшие пассатижи с мягким ходом благодаря качественной смазке, которой изначально много в шарнире. Инструментом приятно работать с мелкими деталями, где разведение губ производится легко, что позволяет совершать множество коротких манипуляций без чрезмерной нагрузки на кисть и мизинец.

Высокие упоры перед шарниром обеспечивают правильное положение для большого и среднего пальцев, препятствуя соскальзыванию.

Плюсы:

• двухкомпонентное покрытие с более цепкой резиновой частью на стороне нажима руки;
• по 5 зубцов с каждой стороны дугового захвата;
• металл не боится влаги и хорошо переносит хранение в неотапливаемом гараже;
• высокие упоры перед шарниром;
• плотное сведение губ для захвата мелких деталей;
• зубья не гнутся от сильного прижима;
• стоимость от 400 рублей;
• длина 180 мм открывает доступ в узкие конструкции;
• боковыми ножами практично перекусывать проволоку сечением от 0,6 до 3,0 мм;
• масса 200 грамм.

Минусы:

• нет торцевого реза;
• отсутствуют насечки на металлической части за шарниром, чтобы откручивать мелкие застаревшие гайки;
• резинополимерные накладки не защищают от высокого напряжения.
