Устройство бензопилы

Тормоз цепи

Включение тормоза цепи может быть контактным и инерционным. Первое происходит при нажатии тормозного упора (1) на руку рабочего, которое самопроизвольно происходит при отбросе пилы. Возникающее при этом смещение упора приводит к затягиванию тормозной ленты (2) на барабане муфты сцепления и его остановке, в результате чего останавливается и пильная цепь.

Инерционное включение тормоза основано на возникающих при резком ударе в шину инерционных силах, воздействующих на элементы тормоза, что приводит к тому же результату, что и в первом случае — затягиванию тормозной ленты и остановке цепи. Инерционное включение тормоза происходит быстрее, чем контактное. Однако второе более надежно. Всякая подготовка к работе, а также сборка бензопилы после ее ремонта или обслуживания должны заканчиваться проверкой работы тормоза цепи. Если он не срабатывает, пилу следует считать неисправной.

Обслуживание воздушного фильтра бензопилы

Демонтаж воздушного фильтра.

Проверяйте воздушный фильтр перед каждым использованием пилы, чтобы не теряла мощность во время работы. Выключите бензопилу и отсоедините кабель свечи зажигания. С помощью небольшой кисти очистите воздушный фильтр от мусора, затем отвинтите его и снимите с карбюратора.

Демонтаж воздушного фильтра.

Если воздушный фильтр забит пылью, очистите его. Если воздушный фильтр поврежден, замените его точным дубликатом. В противном случае навинтите воздушный фильтр на карбюратор, а затем снова подсоедините кабель свечи зажигания.

Если воздушный фильтр изготовлен из бумаги, постучите им по твердой поверхности, чтобы удалить грязь. Если фильтр все еще забит, замените его точным дубликатом. Воздушный фильтр состоит из губки, пены или сетки — очистите внутреннюю грязь с помощью мягкого бытового моющего средства и воды. Сначала разберите все части воздушного фильтра, как показано на рисунке, с помощью старой отвертки.

Очистка воздушного фильтра.

Надев резиновые перчатки, нанесите раствор маленькой кистью. Если воздушный фильтр губчатый, погрузите его в раствор и выжмите несколько раз. Смойте воздушный фильтр и дайте ему высохнуть. Соедините все детали, прикрутите воздушный фильтр к карбюратору и снова подсоедините кабель свечи зажигания.

Устройство и принцип работы двигателя бензопилы

Самый главный механизм бензопилы — это мотор. На рассматриваемых агрегатах применяются двигатели внутреннего сгорания бензинового типа. Такие ДВС состоят из одного цилиндра, и имеют двухтактную систему функционирования. Более подробно о том, как устроен и работает двухтактный двигатель бензопилы, описано в этом материале.

Именно к двигателю подсоединяются дополнительные механизмы, за счет которых получается готовый бензоинструмент. Устройство двухтактного двигателя бензопилы состоит из следующих элементов:

  1. Цилиндр — корпус, внутри него располагается круглое отверстие, по которому перемещается поршень. Цилиндр имеет ребристую конструкцию, что сделано для обеспечения отвода тепла
  2. Поршень — деталь, которая движется вверх и вниз, осуществляя при этом перемещение коленчатого вала
  3. Шатун — это часть, за счет которой соединяется поршень с коленвалом
  4. Коленчатый вал — деталь, которая при вращении создает полезную работу. Это вращательная энергия, использующаяся для привода в действие цепи бензопилы

В конструкции цилиндра имеются каналы, по которым осуществляется подача топливно-воздушной смеси для ее воспламенения, а также отведение образовавшихся выхлопных газов. Двигатель бензопилы работает на смеси бензина с маслом. Это нужно для того, чтобы обеспечить смазку кривошипно-шатунного механизма, а также стенок поршня и цилиндра. Для этого топливная смесь поступает сразу не в камеру сгорания, а в емкость кривошипно-шатунного механизма. Осуществив смазку деталей, смесь выталкивается в камеру сгорания, где и осуществляется ее сжатие с последующим сжиганием.

К двигателю подключены следующие механизмы:

  1. Маховик — располагается на одной части коленчатого вала, а служит он для обеспечения центробежной силы
  2. Муфта сцепления — это механизм, посредством которого происходит вращение цепи в зависимости от количества оборотов двигателя
  3. Глушитель — эта деталь, которая осуществляет не только уменьшение звука работы мотора, но еще и направляет выводимые выхлопные газы в направлении от пильщика
  4. Модуль зажигания и свеча — это устройства, отвечающие за сжигание ТВС
  5. Карбюратор с проставочной втулкой — отдельный элемент, который обеспечивает смешивание бензиномаслянной смеси с воздухом, и подачей готовой ТВС в цилиндр. Проставка является соединительной часть между карбюратором и цилиндром, исключающая перегрев первого механизма

Мощность двигателя бензопилы зависит от объема топливной камеры. Чем больше объем, тем выше мощность. На бензопилах используются не только двухтактные двигатели, но еще и моторы 2-mix.

Это интересно! Главная особенность ДВС бензопилы в том, что скорость движения вала достигает максимального значения в 13600 оборотов в минуту. Развитие такой скорости коленчатым валом исключает необходимость использования редуктора на бензопиле. Редуктор понижающего типа используется преимущественно на электрических пилах.

Электрическая бензопила в разрезе

Двигатель бензопилы в разрезе представлен на фото ниже.

Далее рассмотрим устройство и принцип действия составляющих деталей и механизмов бензопил, что обязательно будет полезно в поиске разного рода неисправностей инструмента.

Это интересно: Разновидности приспособлений для цепной бензопилы — рассматриваем во всех подробностях

Устройство и принцип работы двигателя бензопилы

Самый главный механизм бензопилы — это мотор. На рассматриваемых агрегатах применяются двигатели внутреннего сгорания бензинового типа. Такие ДВС состоят из одного цилиндра, и имеют двухтактную систему функционирования. Более подробно о том, как устроен и работает двухтактный двигатель бензопилы, описано в .

Именно к двигателю подсоединяются дополнительные механизмы, за счет которых получается готовый бензоинструмент. Устройство двухтактного двигателя бензопилы состоит из следующих элементов:

  1. Цилиндр — корпус, внутри него располагается круглое отверстие, по которому перемещается поршень. Цилиндр имеет ребристую конструкцию, что сделано для обеспечения отвода тепла
  2. Поршень — деталь, которая движется вверх и вниз, осуществляя при этом перемещение коленчатого вала
  3. Шатун — это часть, за счет которой соединяется поршень с коленвалом
  4. Коленчатый вал — деталь, которая при вращении создает полезную работу. Это вращательная энергия, использующаяся для привода в действие цепи бензопилы

В конструкции цилиндра имеются каналы, по которым осуществляется подача топливно-воздушной смеси для ее воспламенения, а также отведение образовавшихся выхлопных газов. Двигатель бензопилы работает на смеси бензина с маслом. Это нужно для того, чтобы обеспечить смазку кривошипно-шатунного механизма, а также стенок поршня и цилиндра. Для этого топливная смесь поступает сразу не в камеру сгорания, а в емкость кривошипно-шатунного механизма. Осуществив смазку деталей, смесь выталкивается в камеру сгорания, где и осуществляется ее сжатие с последующим сжиганием.

К двигателю подключены следующие механизмы:

  1. Маховик — располагается на одной части коленчатого вала, а служит он для обеспечения центробежной силы
  2. Муфта сцепления — это механизм, посредством которого происходит вращение цепи в зависимости от количества оборотов двигателя
  3. Глушитель — эта деталь, которая осуществляет не только уменьшение звука работы мотора, но еще и направляет выводимые выхлопные газы в направлении от пильщика
  4. Модуль зажигания и свеча — это устройства, отвечающие за сжигание ТВС
  5. Карбюратор с проставочной втулкой — отдельный элемент, который обеспечивает смешивание бензиномаслянной смеси с воздухом, и подачей готовой ТВС в цилиндр. Проставка является соединительной часть между карбюратором и цилиндром, исключающая перегрев первого механизма

Мощность двигателя бензопилы зависит от объема топливной камеры. Чем больше объем, тем выше мощность. На бензопилах используются не только двухтактные двигатели, но еще и моторы .

https://youtube.com/watch?v=bRP_CeJ__U8%3F

Это интересно! Главная особенность ДВС бензопилы в том, что скорость движения вала достигает максимального значения в 13600 оборотов в минуту. Развитие такой скорости коленчатым валом исключает необходимость использования редуктора на бензопиле. Редуктор понижающего типа используется преимущественно на электрических пилах.

Электрическая бензопила в разрезе

Двигатель бензопилы в разрезе представлен на фото ниже.

Далее рассмотрим устройство и принцип действия составляющих деталей и механизмов бензопил, что обязательно будет полезно в поиске разного рода неисправностей инструмента.

Использование и обслуживание бензопилы

Для безопасной эксплуатации бензопилы необходимо профессиональное обучение, а также изучение руководства пользователя.

При использовании бензопилы надевайте рабочие перчатки, защитные очки, ботинки, каску и средства защиты органов слуха. Убедитесь, что ваша одежда хорошо прилегает, а длинные волосы завязаны. Бензопилу разрешается эксплуатировать только на открытом воздухе в сухой и ясный день.

Смешайте топливо и добавьте его в топливный бак на расстоянии не менее 3 м от рабочей зоны. Также убедитесь, что масляный бак заполнен. Обслуживайте воздушный фильтр и отрегулируйте натяжение цепи.

Чтобы запустить бензопилу, отнесите ее в рабочую зону и положите на землю. Следите за тем, чтобы цепь не касалась ничего. Следуя инструкциям производителя, подключите кабель свечи зажигания и настройте управление выключателем. Зафиксируйте цепную пилу ногой и рукой, как показано на рисунке, а другой рукой потяните за пусковой шнур.

Чтобы запустить бензопилу, отнесите ее в рабочую зону и положите на землю.

Во время эксплуатации бензопилы крепко держите ее обеими руками и держите рычаг на передней ручке прямо. Перед началом резки проверьте зацепление цепного тормоза. Убедитесь, что он зацепился, и проверьте, вытекает ли масло из направляющей шины, указывая, что цепь смазывается.

Если цепной тормоз не задействуется или цепь не смазывается, возьмите бензопилы для технического обслуживание. В противном случае начните резку.

Как проверить катушку зажигания бензопилы?

Нередко причина неисправности используемого инструмента заключается не только в неправильном зазоре между имеющимся стандартным маховиком и стандартной катушкой, а в поломке последней. В этом случае потребуется тщательно проверить катушку.

Для этого нужно:

  • осмотреть состояние корпуса катушки и убедиться, что на нем нет трещин и других дефектов;
  • проверить чистоту элементов катушки и подключенной к ней электрической проводки;
  • осмотреть состояние изоляции проводов;
  • оценить надежность креплений;
  • осмотреть состояние колпачка, который образует искру;
  • проверить состояние свечи;
  • проверить работоспособность выключателя свечи;
  • мультиметром проверить напряжение внутри узла.

https://youtube.com/watch?v=3L-ja5c7ObY

Проверка катушки выполняется в таком порядке:

  1. Вначале нужно измерить сопротивление, которое создает магнето. Этот способ используется в том случае, если владелец бензопилы знает оптимальные параметры. При формировании необходимого импульса потребуется отделить показатели, сформированные разными полупроводниковыми элементами. В этом случае признаком неисправности служит прозвон цепи через минус и высоковольтный провод. В результате измерительный прибор показывает завышенное сопротивление или обрыв цепи;
  2. Далее нужно использовать прибором, который даст возможность проверить работу свечи и наличие искры. Его потребуется подключить в месте разрыва цепи между свечей и высоковольтным проводом. Минус этого метода заключается в том, что необходимый для проверки прибор стоит довольно дорого.

Еще один способ проверки катушки не требует использования дорогих приборов. Он используется только в тех случаях, когда у владельца бензопилы больше нет вариантов диагностики системы зажигания. При проверке со свечи потребуется скинуть колпачок и вставить в него небольшой гвоздь. После этого колпачок нужно надеть на свечу таким образом, чтобы дистанция между гвоздем и цилиндром составляла примерно 6–7 см. После этого пилу нужно завести и осмотреть искру. Если катушка исправна, то искра будет иметь ярко-синий цвет. Другие оттенки искры будут свидетельствовать о неисправности магнето.

Ремонт катушки нужно выполнять в сухом чистом месте. При этом нужно исключить попадание на детали механизмы пыли, масла или других жидкостей. В противном случае появится риск короткого замыкания, которое приведет к сложной поломке узла инструмента.

Наиболее частые неисправности инструмента

Как бы грамотно ни эксплуатировался агрегат, периодически в работе его систем возникают неполадки. Чтобы их исправить, необходимо определиться с причиной. Зная устройство бензопилы, можно утверждать, что чаще всего проблемы возникают с работой двигателя. Однако не стоит забывать и про другие узлы, также подверженные износу.

Неполадки с силовой установкой

Для выявления причины появления неисправности в работе двигателя может потребоваться довольно много времени. Среди основных признаков поломки следует отметить несколько главных:

  • Двигатель не запускается.
  • Силовая установка начинает работать, но быстро глохнет.
  • На холостых оборотах не достигается максимальная мощность.
  • Наблюдаются перебои в работе.

При диагностике неисправности необходимо использовать метод исключений. Лучше начинать проверку с тех причин, для устранения которых потребуется минимум времени. Чаще всего неисправность силовой установки связана с системой зажигания. Именно состояние свечи может многое сказать о работе всего двигателя. Сначала с помощью специального ключа необходимо извлечь этот элемент и после этого проверить его внешнее состояние. Работоспособность системы зажигания можно легко определить по искрообразованию. Когда появляется сильная и стабильная искра, следует переходить к осмотру системы подачи топлива.

В ее работе возможны следующие проблемы:

  • Засорение сапуна крышки препятствует подаче топлива.
  • Загрязнен топливный фильтр.
  • Из карбюратора в цилиндр поступает недостаточное количество топлива.

Смазочная система и тормоз цепи

При использовании инструмента особое внимание следует уделять контролю работы системы смазки цепи. Чаще всего проблемы возникают вследствие засорения каналов, через которые подается смазочный материал

При незначительной течи масла можно продолжить работу с бензопилой. В противном случае необходимо предпринять срочные меры по устранению неисправности.

https://youtube.com/watch?v=cRBtiR_7vwo

Неисправности других узлов бензопилы

Особого ухода в устройстве бензопилы требует система смазки, так как от ее нормальной работы во многом зависит работоспособность инструмента в целом. Система смазки обеспечивается за счет смазывания цепи: ее заклинивает, происходит быстрое срабатывание в процессе эксплуатации агрегата. Поломки этой системы проявляются в виде подтекания масла или недостаточного его поступления на пильную цепь устройства. Для нормализации подачи смазочной жидкости требуется прочистить каналы поступления масла к цепи. Забивка каналов является одной из наиболее распространенных причин выхода системы смазывания из строя. При возникновении подтекания масла следует проверить герметичность всех соединений системы.

Очень часто у агрегата выходит из строя стартер. Этот элемент конструкции представляет собой узел, обеспечивающий запуск двигателя путем прокручивания его коленчатого вала. При эксплуатации этого узла могут возникать такие поломки, как выход из строя возвратной пружины, разрыв тросика и износ зубьев храповика. При выявлении этих неисправностей потребуются разборка стартера и замена его деталей новыми комплектующими.

Схема электронного зажигания бензопилы.

Выход из строя тормоза цепи может быть обусловлен загрязнениями, попадающими в подкрышечное пространство и на тормозную ленту. Для устранения неисправности требуется осуществить очистку системы от загрязнений, а в случае износа ленты ее требуется заменить на новую.

Некоторые элементы конструкции бензопилы в процессе эксплуатации подвергаются естественному износу, что приводит к выходу из строя инструмента. Выход таких элементов не считается неисправностью инструмента. К быстроизнашиваемым элементам конструкции относятся следующие:

  • пильная цепь;
  • направляющая шина пильной цепи;
  • ведущая звездочка;
  • элементы, обеспечивающие антивибрационную защиту.

Ремонт бензопилы своими руками, заключающийся в замене быстроизнашивающихся элементов конструкции, не представляет трудностей и не занимает большого количества времени. В случае если не производится своевременная замена этих элементов, то работа агрегата значительно ухудшается.

Уход за бензопилой – двигатель, цепь, шина

Перед тем, как перейти к теме ухода за бензопилой стоит немного поговорить о безопасности использования. Выбранная в качестве примера модель FUBAG FPS 56 оборудована цепным тормозом, который блокирует вращение цепи в случае обратного удара. Перед началом работы всегда нужно проверять исправность цепного тормоза. Как это сделать? Запускаем пилу на полные обороты на пару секунд и нажимаем на рычаг защиты. Цепь должна немедленно остановиться. Если этого не происходит, но необходимо обратиться в сервис.

Исправность цепного тормоза легко проверить и при выключенном двигателе. Достаточно ударить концом шины о твердую поверхность, рычаг защиты должен автоматически откинуться. Запомнили? Двигаемся дальше.

Бензопила – инструмент травмоопасный, поэтому к осмотру и уходу нужно приступать после того, как двигатель остынет. Более того, во избежание случайного пуска, лучше перестраховаться и выкрутить свечу зажигания.

Начнем с двигателя

Уход за двигателем включает в себя продувку охлаждающих ребер цилиндра, проверку свечи зажигания, масляного, топливного и воздушного фильтров. Для очистки ребер цилиндра нужно снять воздушный фильтр и крышку цилиндра. Устанавливая обратно крышку цилиндра проверьте правильность положения проводов выключателя и уплотняющего кольца.


Чтобы очистить топливный и масляный фильтры – нужно их снять и промыть бензином для бензопил, либо заменить новым фильтром.

Не помешает периодически проверять свечу зажигания. В случае загрязнения нужно очистить электроды проволочной щеткой и восстановить зазор до размера 0,65 мм.


Для проверки воздушного фильтра достаем его, удаляем пыль с поверхности. Если он сильно засорен, то его лучше промыть в бензине.


Если чистите сжатым воздухом, то стоит направлять струю на внутреннюю поверхность.

Уход за цепью бензопилы

В процессе работы цепь растягивается и плохо фиксируется на зубцах пилы. Если гайки цепи слишком свободны на зубцах пилы, то нужно подтянуть цепь и потом затянуть и само лезвие. Когда цепь изношена ее нужно менять, но сначала можно попробовать заточить.


Узнать об износе звеньев просто:

  • Опилки приобретают порошкообразную форму
  • Для работы нужно больше усилий
  • Пила сильно вибрирует
  • Повышается расход топлива

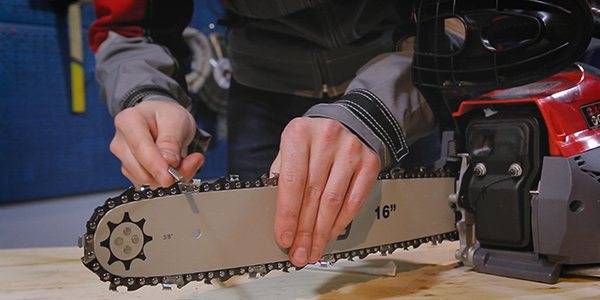

Для заточки цепи понадобится напильник (у Fubag он уже в комплекте). Подготовив инструмент, можно приступать к делу:

1. Зафиксируйте цепь на месте2. Возьмите круглый напильник соответствующего размера3. Поместите напильник на резец и приступите к заточке, удерживая его в прямом положении4. После заточки каждого резца измерьте глубину и доведите до нужного размера.5. Чтобы свести к минимуму вероятность обратного удара и поломки соединительного звена нужно закруглите переднюю кромку.

Уход за шиной бензопилы

Важной деталью бензопилы является шина. Именно от ее исправности во многом зависит производительность и качество работы устройства

Шина нуждается в регулярной очистке.


Чтобы почистить шину нужно:

  • Снять направляющую шину и удалить древесную пыль из канавки шины
  • Очистить смазочное отверстие
  • Обеспечить смазку передней части зубчатой передачи из отверстия на конце шины

Убедитесь в отсутствии утечки масла. Проверьте затяжку креплений и целостность основных деталей, рабочее состояние соединений рукояток и крепление направляющей шины. Только после этого приступайте к работе. Чтобы шина не изнашивалась, ее нужно время от времени переворачивать. Направляющая должна всегда иметь перпендикулярный профиль. Если шину все-таки приходится менять, то используйте шину с параметрами, которые рекомендует производитель пилы. Это продлит срок службы и пильной гарнитуры, и всей пилы.

Как пользоваться бензопилой

Правильно пользоваться бензопилой важно, чтобы избежать травмоопасных случаев. Лучше всего о правилах работы бензопилы сказано в инструкции к ней

Главное — крепко держать инструмент двумя руками и всеми пальцами.

Как правильно заводить бензопилу

Прежде чем завести мотопилу, нужно включить тормоз цепи и снять защиту шины.

После этого сделать следующее:

  • нажать кнопку управления декомпрессионным клапаном, если она есть;
  • активировать рычаг переключения режима
  • положить пилу на землю, придавив заднюю ручку правой ногой и левой рукой обхватив переднюю ручку;
  • тянуть за рукоятку стартера до запуска двигателя;
  • нажать на рычаг переключения режима и давить на него до начала работы пилы;
  • увеличить частоту вращения холостого хода и отключить тормоз цепи.

Как правильно пилить бензопилой

Чтобы правильно работать бензопилой, нужно следовать основным рекомендациям:

  1. Держать пилу ближе к корпусу — это поможет сохранить равновесие.
  2. Ноги широко расставить и согнуть в коленях.
  3. Спину держать прямо.
  4. Прежде чем перейти на новое место, нужно выключить двигатель, активировав тормоз.

Защититься от случайных порезов поможет спецодежда. На голове должен быть защитный шлем с маской, для рук нужны плотные перчатки, для тела — костюм с подкладкой, а для ног — прочная обувь.

Устройство и принцип работы карбюратора бензопилы

Задача карбюратора: приготовить смесь бензина с кислородом и дозировано подать ее в цилиндр. Смешивание происходит в диффузоре (16) – сужающейся части карбюратора, где происходит ускорение воздушного потока. В диффузор через 2 жиклера (15) и (12) поступает бензин различной фракции (крупнее и мельче), и очищенный воздух после воздушного фильтра. Его количество регулируется воздушной заслонкой (7) на входе в диффузор. Количество же готовой смеси, подаваемой в цилиндр, регулирует другая заслонка (8), стоящая за ним.

Два винта (17) и (10) (L и Н) регулируют количество бензина, проходящего через жиклеры. Количество же бензина в поплавковой камере (14) регулируется игольчатым клапаном (11), за работой которого следит мембрана (13). Вторая мембрана (4) дозирует количество топлива, подающегося к камере в зависимости от числа оборотов двигателя. По пути оно фильтруется через фильтр (6).

Если оба фильтра: воздушный и бензиновый – чистые, каналы и жиклеры не забиты, мембраны целые, а игольчатый клапан надежно регулирует количество бензина в поплавковой камере – то карбюратор исправен, и для нормальной подготовки смеси нужно правильно отрегулировать количество бензина, подающегося через жиклеры. О механическом износе металлических частей корпуса и штоков заслонок карбюратора мы говорить не будем, потому что дешевле будет его просто заменить, чем ремонтировать.
