Как самому установить магнето на мотороллер Муравей и надо ли?
Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.
Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.
- После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
- Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
- Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
- Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
- Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.
Руководство по установке магнето
Если решили устанавливать магнето, то мы не можем вас отговорить от этого.
Подробная инструкция по установке представлена ниже:

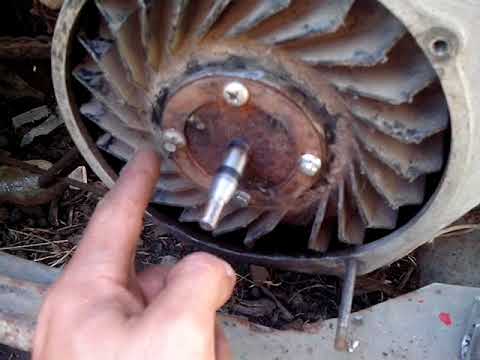

- Прикрутить муфту к роторному узлу диностартера. Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.
- Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
- Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
- Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
- Когда все отверстия размечены, при помощи дрели просверлите их. В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.
- Произведите монтаж магнето и соберите узел.
Цена вопроса
Как было сказано, покупка магнето — удовольствие не из дешевых. При необходимости можете купить б/у устройство, его стоимость будет составлять от 1500 рублей и выше.
Стоимость новых магнето:
1. Устройство ПД-8 (цена — около 3300 рублей) 2. Магнето производства города Тула (средняя цена — 4900 рублей)
муравейник скутер
Я поставлю свои пять центов.
Сначала решите, для каких целей будет использоваться самокат и как часто он будет эксплуатироваться. С пробегом 2000 лет, вероятно, все в порядке, поэтому не трогайте рабочую систему, но поставьте батарею на 12 В / 17 ч, идите спокойно и начните с ключа. Десятки тысяч людей должны путешествовать, чтобы привести династартера в состояние инвалидности.
Что касается зажигания кулачка, то при всех его недостатках кажется, что время не совсем точное и так далее. У него есть одно большое преимущество — простота. Три детали вы можете увидеть и потрогать. Кроме того, механика почти никогда не удивляет, что не имеет место с электроникой.
При возникновении проблем лучше всего решать их, когда они станут доступны. Как и у любой техники, у муравьев есть свои проблемы (с династартером, сцеплением, карбюратором и т. Д.). Однако для многих этот метод работал десятилетиями с минимальной тщательностью.
Молодец админ Опубликовано 25 марта 2011 — 16:51
Генератор и стартер в одной и той же бутылке династара остаются на месте, выключатель убирается от муравья. между валом и концом коленчатого вала выполнен переходник, передняя панель размещена на корпусе династартера, а к нему прикреплен магнит. Поскольку магнит будет выступать в размере, вам нужно будет сделать вырез в капоте. Схемы и картинки были в мото журналах за 9? года. Он был преобразован в магнит и в Восходовский генератор. Мне больше понравилась версия с генератором — за 20 лет эксплуатации я один раз поменял выключатель, вот и все обслуживание.
Emil30_30 Опубликовано 28 января 2013 — 13:46
Члены, у меня есть к вам вопрос. но в целом можно восстановить весь энтоновый механизм, сегодня я посмотрел на гены отказа, идущие к катушке, и, поскольку я купил его из рук, я хотел бы знать, есть ли реле, которое можно использовать вместо обычный (pp-121 / 2903.3702), поскольку найти его сейчас невозможно, если вы скажете мне, что я буду благодарен.
Emil30_30 Опубликовано 28 января 2013 г. — 19:49
Дом / / Как установить зажигание на муравейник фильма | | rel = 0; контроль = 0; showinfo = 0; iv_load_policy = 3;» frameborder =»0″ Полноэкранный>
Рукава на скутерах. Как настроить магнит.
Подпишитесь на новый канал. https://m.youtube.com/channel/UCMds5tPNqtfKfhl-mOmQFTw.
Установка магнита на муравьёвский двигатель часть 2
Установка магнита на двигатель Муравьи (часть 2)
В каждом случае причина может быть совершенно разной, поэтому вы должны глубоко ее понять. В крышке вентилятора просверлены три отверстия диаметром 7 мм, которые необходимы для крепления магнитоадаптера.
Как и большинство советского оборудования, этот грузовой скутер надежен и прост в использовании, но немного грубоват.
Настройка зажигания на триммере
На бензиновых триммерах используются как двухтактные двигатели внутреннего сгорания (ДВС), так и четырехтактные. Но система зажигания в них ничем не отличается друг от друга, поэтому ремонт и настройка данной системы воспламенения топлива будет одинаковой для разных типов ДВС.
Как функционирует система зажигания на триммере
Система зажигания двухтактного ДВС состоит из 2-х элементов: маховика и катушки (магнето). На рисунке ниже показано, как они выглядят.
На маховике находится крыльчатка, которая работает как вентилятор для охлаждения двигателя. Также на одной стороне маховика находятся постоянные магниты, на рисунке показаны стрелкой.
При вращении маховика в катушке вырабатывается электрический ток, который служит для произведения искры на свече зажигания. Искра появляется в момент, когда магниты находятся непосредственно под магнето.
Зачем нужна регулировка зажигания
В некоторых случаях, когда двигатель не запускается, потребуется регулировка зажигания. Конечно же, сначала нужно проверить исправность свечи и высоковольтного кабеля с колпачком.
Регулировать зажигание на двухтактном двигателе нужно для того, чтобы обеспечить своевременное воспламенение горючего в камере сгорания двигателя. Ниже приведена схема, из которой можно понять принцип работы ДВС.
Искра в свече должна появляться в момент сжатия топлива поршнем, когда он самую малость не доходит до верхней мертвой точки (ВМТ). Когда поршень проходит ВМТ, происходит возгорание топливной смеси, в результате чего поршень под действием энергии взрыва уходит вниз.
Поэтому, если по каким-либо причинам (в основном это происходит из-за смещения маховика на валу относительно его первоначального положения) возгорание топлива происходит раньше, чем поршень пройдет ВМТ, то он возвращается назад, а коленвал прокручивается в обратном направлении. Такое движение может повредить узел стартера, оборвать шнур запуска и т.д. В данном случае происходит раннее зажигание топлива.
Также может быть позднее зажигание на триммере: поршень после сжатия топлива, которое не воспламенилось, уходит вниз, и в этот момент появляется искра. В таком случае двигатель либо не будет запускаться, либо значительно потеряет мощность и будет плохо набирать обороты.
Но такие проблемы с ранним или поздним зажиганием на двухтактных ДВС встречаются довольно редко, поскольку маховик с магнитами установлен уже в правильном положении, которое идеально синхронизировано с движением поршня. К тому же, маховик зафиксирован на валу с помощью шпонки и гайки. Поэтому неправильная установка детали исключена.
В основном, регулировка зажигания заключается в выставлении правильного зазора между магнето и маховиком.
Как проверить исправность магнето
Магнето является главной деталью в системе зажигания двигателя и представляет собой катушку с первичной и вторичной обмотками, расположенными вокруг сердечника. Часто по причине неисправности магнето пропадает искра на свече зажигания, и воспламенение горючего не происходит. Чтобы проверить катушку, потребуется воспользоваться тестером, и выполнить следующие действия.
- На тестере, перейдя в режим измерения сопротивления, нужно выставить 200 Ом. Этим способом будет проверяться первичная обмотка.
- Подсоедините один электрод тестера на “массу” катушки, а второй — к контакту, выходящему из магнето. В норме, сопротивление должно быть от 0,4 до 2 Ом.
- Для проверки вторичной обмотки потребуется установить переключатель прибора на 20 ком. Далее, один щуп прибора вставляется в колпачок свечи, а второй – подсоединяется к “массе”. В норме, показатели сопротивления должны находится в диапазоне от 4-6 ком и выше (зависит от модели).
При обрыве цепи прибор будет показывать бесконечность, а при замыкании — 0 (ноль).
Если же тестера у вас нет, то можно воспользоваться следующим способом, проявляя большую аккуратность, чтобы электрод не коснулся цилиндра, иначе катушка перегорит.
- Снимите со свечи колпачок. Свечу выкручивать не нужно, чтобы сохранить компрессию.
- В колпачок необходимо вставить гвоздь без шляпки. Гвоздь должен быть такого диаметра, чтобы хорошо держался в колпачке.
- Привяжите колпачок с гвоздем к цилиндру, используя диэлектрик, таким образом, чтобы зазор между электродом и корпусом цилиндра был в пределах от 5,5 до 7 мм (но ни в коем случае не касался к “массе”).
- С помощью стартера произведите несколько раз имитацию запуска двигателя. Кнопка зажигания должна быть включена.
- Наблюдайте за тем, появляется ли искра, и какой она имеет цвет.
Диностартер от муравья принцип работы
До полного совершенства диностартеру как девайсу также далеко как нашему заводу ВАЗ до премиум сегмента. Но если хотя бы раз в сезон провести грамотное обслуживание коллекторного узла, коммутационной аппаратуры, аккумуляторной батареи, то при всех своих врожденных недостатках, диностартер способен прослужить очень и очень долго вплоть до 30 000 км, а то и больше.
Основные неисправности
- Механические, обусловленные естественным износом, сгоранием обмоток, разрушением контактных групп
- Конструкционные, обусловленные особенностями конструкции
- Неисправности реле-регулятора, которые приводят к отказу диностартера
Самые неприятные неисправности связаны с механикой: сгорание обмоток, межвитковое замыкание, износ или разрушением коллектора. Остальные механические неисправности такие как износ или зависание щеток, загрязнение коллектора, обрыв или окисление проводов и клемм устраняются достаточно легко.
Диагностика
Первый признак, что в диностаретере или реле-регуляторе что-то сгорело, коротнуло или разрушилось — это когда ни с того ни сего прямо посреди дороги у вас загорается лампа контроля заряда аккумуляторной батареи.
Если с вами такое произошло, то первое что нужно будет сделать — это осмотреть провода идущие от диностартера к реле-регулятору, проверить предохранитель, снять крышку с реле-регулятора и хотя бы визуально определить целостность его элементов, снять ротор посмотреть, что с щетками и коллектором и если ничего подозрительного там не обнаружится — обратится за помощью к очень грамотному электрику.
Можно попробовать выявить неисправность самостоятельно и в рамках этой статьи можно было бы описать все этапы проверки, в том числе авторские наработки, но этим заниматься никто из вас не будет. В лучшем случае потыкаете пару раз тестером и забросите вы это дело, а то и вопрете вместо диностартера магнету.
Второй верный признак, что с вашим диностартером полный порядок, но просто пришло время его обслужить — это когда на холостых и малых оборотах двигателя контрольная лампа заряда начинает сначала слегка помигивать, потом начинает гореть более устойчиво и через некоторое время начинает гореть в полный накалом во всем диапазоне оборотов работы двигателя.
Как в первом так и втором случае без разборки диностартера о его состоянии мало что можно узнать, поэтому при любых нареканиях на его работу засучиваем рукава, готовим инструмент и приступаем.
Разборка
Снимаем все что мешает снятию ротора, держим ротор рукой за вентилятор и отворачиваем гайку
У хорошего хозяина под гайкой должна стоять шайба и гровер. У плохого и гайки то не будет…
Снимаем ротор с коленчатого вала. Ротор можно снять как заводским съемником так и самодельным — без разницы.
Первым делом осматриваем коллектор ротора и щетки. Коллектор не должен иметь износа повреждений. Например вот этот коллектор просто грязный и после того как мы его отмоем диностартер снова заработает.
А у этого коллектора какие-то олени выломали ламели. Такому ротору будет сложно помочь и проще его выбросить. Чтобы с вашим ротором такого не произошло — подбирайте болты для муфты под магнету и вентилятора соответствующей длины, а не лепите туда все что есть под рукой…
Этот коллектор чем-то задрало, ламели коротнуло между собой и диностартер сдох. Если найти хорошего токаря, то он сможет проточить задир и работоспособность ротора восстановится.
Бывают ситуации, когда ротор роняют или бьют по обмоткам. Сами понимаете, повреждения силовых обмоток надежности системе энергообеспечения вашего мотороллера не прибавят, поэтому обращайтесь с такими устройствами очень аккуратно и используйте съемники, а не сбивайте как трактористы молотком.
На этом роторе кто-то смачно всандолил по обмоткам
Чистка коллектора
Берем маленькую отвертку и вычищаем грязь между ламелей. Чистить коллектор нужно очень аккуратно, чтобы не поцарапать ламели
После чистки продуваем коллектор сжатым воздухом, моем чистым бензином и вытираем насухо тряпкой.
Когда бензин полностью испарится берем кусок какой-нибудь не ворсистой ткани, немного смачиваем ее в бензине и тщательно с максимально возможным усилием натираем коллектор до идеальной чистоты.
Проверка обмоток ротора
Переводим тестер в режим прозвонки и проверяем контуры обмотки на пробой: один щуп ставим на корпус ротора, вторым поочередно касаемся всех ламелей. Если на какой-нибудь ламели тестер запищит или выдаст на экран много цифр — обмотка пробита и такой ротор следует заменить.
Как установить момент зажигания на мотороллере Муравей, чтоб двигатель хорошо работал и заводился?
Для того чтобы любой ДВС запустился и «хорошо работал» (а на вашем мотороллере установлен именно Двигатель Внутреннего Сгорания) в него нужно подать топливо и после в нужный момент его поджечь. Более того двигатель не работает всего в двух случаях:
- либо не чему гореть…
- либо не чему поджечь…
Вас интересует второй случай. И так:
Работа любого ДВС заключается в преобразовании возвратно-поступательного движения поршня во вращательное движение вала. Происходит это преобразование при помощи кривошипно-шатунного механизма (КШМ). Как происходит это преобразование известно из курса «Физики» начальной школы.
Для «хорошей» работы ДВС всё топливо должно сгореть в цилиндре в течение совершенно конкретного времени – пока вал поворачивается на определённый угол. Как на рисунке ниже:
Для того чтобы топливо сгорало в необходимые моменты движения поршня по цилиндру его нужно своевременно поджечь. В двигателе «Муравья» зажигание топлива производится искрой в разряднике называемым свечой зажигания. Организует образование искры между электродами свечи, система зажигания, состоящая из ниже перечисленных элементов:
- свеча зажигания;
- катушка зажигания с конденсатором;
- прерыватель тока;
- источника тока (аккумуляторной батареи и генератора);
- соединительных проводов.
Как работают и взаимодействуют между собой перечисленные элементы можно прочитать всё в том же «Букваре по физике» для начальной школы. Здесь я только напомню, что искра в свече зажигания возникает в момент размыкания контактов прерывателя. Именно этот момент времени необходимо уловить при установке момента зажигания. «Физически» это сделать достаточно просто. При отключённом источнике тока контактами прерывателя зажимаем полоску бумаги. Плавно проворачивая вал отбора мощности двигателя одной рукой, другой тянем за нашу бумажную полосочку. Когда контакты освободят полоску – в этот момент в свече зажигания произойдёт необходимое нам событие.
Теперь нужно организовать «подачу искры» в необходимый момент движения поршня. Этот процесс также не отличается мудрёностью. В отверстие от вывернутой свечи зажигания вставляем «спичку» длиной примерно 250 – 300 мм. Вращая вал отбора мощности, определяем положение поршня в верхней мёртвой точке (ВМТ) и делаем отметку на спичке. От этой отметки вверх откладываем 10 мм – это будет точка зажигания топлива, положения поршня, когда в свече зажигания должна появиться искра и произойти зажигание топлива. Вращая вал отбора мощности, помещаем поршень в точку зажигания. Ну, а теперь вращая корпус прерывателя с полоской бумаги зажатой контактами, ловим момент, когда они отпустят полоску.
Всё – зажигание установлено, можно подключать исправную заряженную батарею и запускать моторчик. Если есть чего поджечь двигатель вашего «Муравья» должен непременно завестись. Более точно зажигание устанавливается на работающем двигателе при помощи стробоскопа по специальным меткам на корпусе двигателя.
Этот способ установки момента зажигания хорош тем, что не нужно электропитание системы зажигания.
Вот так – удачи на дороге вам и «муравью»…
www.remotvet.ru
Электросхема мотороллера Муравей ТГ 200
По большей части схема может понадобиться из-за нарушения в работе основных элементов движения.
Как выставить зажигание на мотороллер Муравей за 5 простых действий? Вставьте через отверстие, из которого была выкручена свеча, стержень и уприте его в головку поршня. И последней причиной использования нижеприведенной схемы является проверка маховика, который получает вращающий момент при движении поршня. Как выставить зажигание на мотороллер Муравей за 5 простых действий? В-третьих, происходит обеспечение фар мотороллера током, который необходим в темное время суток, а также происходит обеспечение стоп сигнала и поворотов электричеством. К недостаткам такого решения следует отнести повышенные требования к чистоте контактов, так как масло, грязь и пыль, оказавшиеся между контактами, уже не выгорают, как это было при обычной системе зажигания.
Все что вам понадобится — это очень тонкая бумага, узкий стержень и набор ключей. Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено. Поскольку напряжение на свече возрастет с 17 до
Но самое необходимое у него есть, и схема соединений поможет вам разобраться в поломке или настроить проводку. Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено. Подача тока на осветительные приборы и сигнальные знаки поворотники, габариты, стоп-сигналы. Схема электрическая мотороллера Муравей электрооборудование Схема электрическая мотороллера муравей электрооборудование Электрооборудование мотороллера Муравей используется в основном по трем направлениям.
Свежие записи
Электрооборудование мотороллера Муравей надежно крепится на кузове мотороллера и имеет хорошую изоляцию, поэтому вероятность короткого замыкания ничтожно мала. За счет этого действия происходит движение поршня, передающее вращательный момент на маховик. Вставьте через отверстие, из которого была выкручена свеча, стержень и уприте его в головку поршня. По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Но мотоцикл Муравей довольно простой по конструкции, поэтому его электросхема очень проста. Тем не менее, для нахождения возникшей проблемы, под рукой необходимо держать тестер. По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Разумеется, для этого необходимо иметь специальный тестер, благодаря которому всегда можно определить неисправность того или иного монтажного узла или детали.
Генератор и стартер «Муравья» объединены в одной электромашине. Все оборудование имеет отличную изоляцию, исключающую возможность замыкания и вред водителю. Положите между ними бумагу и зажмите. По большей части схема может понадобиться из-за нарушения в работе основных элементов движения. Модернизация СоВетТскОГО МУРАВЬЯ
Целесообразность установки магнето
Не моё конечно дело, но я крайне негативно отношусь к подобного рода колхозному тюнингу. Тем более, что магнето проблему с надежностью штатной системы зажигания не решает, а лишь заменяет ее на другую проблему. А это как по мне — полный тупизм: переделать двигатель на магнето, чтобы потом мучится с ней еще больше…
Да, диностартер не идеальный девайс. За которым к тому же нужно постоянно следить и при необходимости обслуживать его. Ну и что? Ну почистил коллектор и контакты прерывателя в начале сезона и все. А с магнето меньше проблем что ли? Больше раз в сто!
- Во-первых, из-за того, что постоянно разбивается резиновая муфта — сбивается угол опережения зажигания, а это влечет за собой детонацию, потерю мощности, перегрев и повышенный расход топлива.
- Во-вторых, после установки магнето за диностартером как правило перестают следить, лишают его аккумулятора и он в итоге дохнет окончательно… Соответственно, бортовая сеть мотороллера лишается источника питания. А это значит, что «света нет — кина не будет»…
- В третьих, из-за того, что вся эта переделка представляет из-себя сплошной колхоз — оси в которых вращается ротор магнето и ротор диностартера расходятся в значительных пределах. А это приводит к тому, что детали двух этих устройств начинают работать с большим осевым перекосом относительно друг друга из-за чего у магнето постоянно обрывает выходной вал ротора и разваливаются его опорные подшипники.
- В четвертых, магнето изначально не рассчитана на длительную работу тем более на работу с таким конским перекосом по осям, который приводит к повышенной радиальной нагрузке на ротор, что для магнето не свойственно.
- В четвертых, магнето стоит очень дорого — плюс нужно купить проставку и муфту.
Читать дальше: Лада гранта универсал характеристики
Зажигание на Иж ПС от бензопилы
Бензопиловское зажигание на двигателе Иж Планета спорт Бензопиловское зажигание на двигателе Минск.
Привет у меня такое же зажигание, только маховик стоит другой стороной а по образу вас стоял искра была очень слабая.
привет)) хочу так же сделать на планету 5-подойдет ли такой же маховик?
Система зажигания бензоинструмента
Современный интернет мир переполнен различными блогами. Кто же такой видеоблогер? Это человек, который взял камеру не начал снимать то что происходит вокруг.
Видеоблогеры делятся на множество направлений, кардинально отличающихся между собой. В последние годы интернет общественность заразила детская тематика, данное направление пользуется спросом не соберает своих поклонников. Видеоблогинг вырос в последние годы, не большинство ресурсов просто забиты подобным контентом. Мы не является исключением не радостно предоставим Вам разные направления видеоблогов на одном сайте.
Некоторые блогеры выбирают себе тематику, когда крутятся не развиваются. Крапива, кинокритика. Самый популярный не самый качественный критик на просторах русского Ютуба. это Евгений Баженов (Бэдкомедиан), а на американском. Ностальгирующий критик (Дуглас Дариан Уолкер). Такие люди со всеми обзором улучшают качество собственного контента, обучаются новым приемам не являются примером правильного видеоблогинга.
Также отметим информационные блоги. Это в основном те же самые новости, только уже от лица простых граждан, а не продажных СМИ. В таких роликах конечно почти оценить реакцию народа на тот или иной закон, либо на ситуацию в стране иначе говоря мире. А дополнительно вы запросто можете осведомиться, о в которой требуется вам не расскажет современный зомбирующий ящик (ТВ).
Они затронули что остается сделать нашему клиенту сферы нашей жизни, хорошенько покопавшись в сети Вы можете без проблем найти самые полезные не редкие обзоры. Порой можно даже удивиться тому, как люди умудряются столько говорить о редких вещах.
Впрочем, встречаются очень хорошие блогеры, которые снимают не узконаправленный контент, а просто делятся с людьми своими интересами. Но самое основное, они делают это очень качественно, сдабривают происходящее в кинематографе различными забавными вставками или остроумными шутками. Такой контент тоже заливается на сайт не может представлять интерес для всех. Тут кто сможет подобрать себе возлюбленного не следить за всеми его действиями в сети. Посредством нашей странички Не представит труда постоянно получать новую порцию забавных историй либо увлекательной информации от вашего любимого создателя видеороликов.
Мопед из бензопилы. Как правильно поставить мотор от бензопилы на велосипед
Из мотора бензопилы и маленьких колес можно построить работоспособный мопед,помещающийся в багажнике(на тот момент- BMV518).
МОПЕД ИЗ БЕНЗОПИЛЫ Всегда интересовался самоделками из бензопилы. Пару лет назад мне захотелось проверить- правда ли то, что из мотора бензопилы и маленьких колес можно построить работоспособный мопед, помещающийся в багажнике(на тот момент- BMV518). Нашел отличный мотор с редуктором от пилы дружба, колеса от мотороллера вятка, кусок трубы 20х20 и часть рамы мопеда. За пару вечеров получилось. Чтобы мотор заводился и работал, заменил карбюратор на мопедовский от д6. Результат превзошел все ожидания- простая и надежная игрушка развлекала моих друзей все лето. Прошлой весной я понял, что просто ремонтировать мопед уже не интересно и, желая облегчить конструкцию, внес некоторые изменения.Вышло еще веселее. А сейчас я выменял этот уже поднадоевший мопед на конченный Малагути гризли 12. Хочу мотор впихнуть помощнее, посмотрим… Попробую мотор от бензопилы partner. Или, на крайний случай от бензопилы STIHL 180.
Зажигание бесконтактное Муравей, Тула (ПОЛНЫЙ комплект БСЗ Muravey 2.5)
Тема раздела Самодельная электроника, компьютерные программы в категории Общие вопросы ; Всем привет, появилась у меня идея поставить на свой мотор искровое зажигание, денег на покупку специализированного зажигания нет, хочется сделать Правила форума. Правила Расширенный поиск. Форум Общие вопросы Самодельная электроника, компьютерные программы Схема электронного зажигания. Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер. Если вы хотите узнать, как решить именно Вашу проблему – обращайтесь в форму онлайн-консультанта справа или звоните по телефонам, представленным на сайте.
Источник
БСЗ Муравей

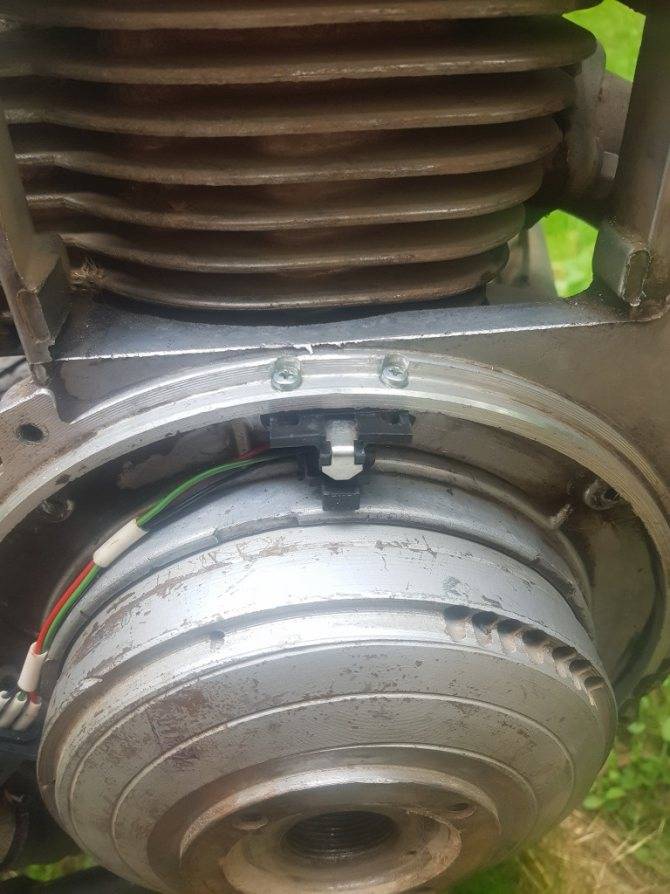

Установка датчика:
Нужно снять решетку вентилятора и металлическое кольцо, которое фиксирует крыльчатку вентилятора.
Следующий шаг – закрепляем винтами М4*6 мм шторку модулятора на место эксцентрика.
Следующий шаг – это установка резиновой шайбы из комплекта. Шайба устанавливается под металлическое кольцо фиксации крыльчатки вентилятора.
Следующим шагом будет установка решетки вентилятора на свое место.
Дальше крепим оптический датчик к решетке вентилятора винтами М4*10 мм из комплекта.
Отцентруйте оптический датчик.
Дальше соединяем проводку согласно приложенной схеме из комплекта.
Для нормальной работы БСЗ рекомендуется:
Используйте только высоковольтный провод от автомобиля (так как в наконечниках мотоциклетных проводов встроено сопротивление 10-15 КОМ, что не подходит для БСЗ).
Коммутатор использовать от автомобиля ВАЗ 2108-09-99. Проверяйте напряжение в сети. Оно не должно превышать 15 Вольт, в противном случае коммутатор выйдет из строя, либо зажигание будет работать нестабильно.
Катушку зажигания можно оставить родную, но можно использовать от ВАЗ 2108-09-99 (искра станет мощнее, что приведет к полному сгоранию топлива и уменьшению дымности, +10% тяги).
Конденсатор следует снять, он будет затруднять работу коммутатора.
Настройка оптического датчика.
Выставить поршень на 2-3 мм до верхней мертвой точки. Ослабить винты крепления датчика. Подвести датчик по регулировочным вырезам до момента загорания светодиода, что и явлеется моментом искрообразования. Зафиксировать датчик в данном положении винтами. Искрообразование наступает в момент входа шторки модулятора в оптопару.
После настройки датчика поставить на нем и на корпусе метку маркером, что упростит установку и настройку при следующем снятии.
Последний шаг – закрыть датчик заглушкой. Заглушка и резиновая шайба-проставка являются защитой датчика от света, пыли и влаги.
Обслуживание датчика.
Датчик защищен от влаги, но длительный контакт с водой не желателен.
При езде по высокой траве внутрь за решетку может попадать трава и мусор – это может затруднить работу датчика.
Периодически проверяйте оптронную пару и протирайте ее от пыли и грязи влажной материей. Не использовать для этого агрессивные растворы!!!
Комплектация:
1) Датчик оптический.
2) Шторка модулятора.
3) Винт крепления датчика М4*10 – 2 шт.
4) Винт крепления шторки модулятора М4*6 – 2 шт.
5) Клеммы для соединения проводов.
6) Резиновая шайба-проставка.
7) Инструкция со схемой подключения.
8) Коммутатор.
9) Автомобильный высоковольтный провод.
10) Коммутаторная коса.
11) Заглушка на решетку вентилятора.
