Установка поршневых колец на мотоблок

Устранение проблем с запуском

Часто ремонт двигателя мотоблока нужен из-за того, что этот мотор не заводится. Если такая проблема возникает после зимнего хранения, можно подозревать:

засорение горючего или масла водой;
окисление электрических контактов;
повреждение изоляции;
появление твердого мусора в карбюраторе.

Чтобы предотвратить эти нарушения, требуется перед каждым запуском внимательно осматривать любые соединения. Заметив малейший зажим троса, тем более его перекручивание, заводить двигатель нельзя.

Еще до самого первого пуска надлежит оценить, хватает ли масла в картере. При недостатке его вероятно быстрое разрушение поршневой группы. Меньше чем за секунду цилиндры покроются заусенцами.

В таком случае потребуется очень серьезный ремонт, а порой и вовсе замена поврежденных деталей. Иногда нестабильность в функционировании аппарата провоцируется оставлением смазочного состава на зиму. Если дело именно в этой причине, за первые несколько мгновений после пуска из выхлопной трубы будут валить клубы белого дыма. Сразу вслед за этим силовая установка заглохнет.

Дизельные мотоблоки тоже могут не заводиться из-за недостатка масла. Лишь немногие модели оснащены системами, защищающими от падения уровня смазки. Большинству людей придется следить за исправностью мотоблока самостоятельно. Также стоит учесть, что сбои возникают вследствие систематического применения неподходящего горючего. Если обычные рекомендации не дают особого эффекта, нужно снять свечу и посмотреть, нет ли там пятен масла.

Масло, тем более нагар, следует аккуратно вычищать. Затем свечу обязательно сушат. Подсушить требуется и цилиндр. В качестве «сушки» применяют очень простой прием: неоднократное резкое вытаскивание стартерного троса. Часто возникает вопрос: что делать, если мотоблок не заводится, при этом дымит черным дымом.

Обычно такое проявление показывает, что двигатель переполнился бензином. Также стоит опасаться повреждения поршневой группы. Если оба предположения оказались неверны, надо обращаться в сервисный центр. Дальнейшие попытки устранить неполадки самостоятельно могут привести к усугублению поломки.

Когда нарушения связаны с отсутствием горючего в рабочей камере, свеча окажется сухой.

Бороться с такой проблемой можно, если:

вылить прежнее топливо;
основательно отмыть бензиновый или дизельный бак;
очистить фильтр для воздуха;
вычистить топливный шланг и жиклеры струей сжатого воздуха;
добавить свежее горючее;
после открытия топливопровода обдуть канал, расположенный в крышке бензобака.

В некоторых случаях сбой связан с тем, что бензин попал в картер для масла. Проверять, нет ли этой проблемы, надо после любой наладки, настройки карбюратора.

Если засорение смазки топливом происходит постоянно, надо посмотреть иглу карбюратора. Вполне вероятно, что как раз этот узел стал слабым местом. Стоит заметить, что иногда еще мотор мотоблока стреляет в глушитель, и, быть может, даже с пламенем.

Наиболее вероятная причина – неполнота сжигания топлива. Она провоцируется:

пропусками в зажигающей системе;
чрезмерно насыщенной топливной смесью;
неоправданным нагревом этой смеси.

Когда еще и мотоблок не желает действовать, перебои в системе зажигания надо искать вдумчиво и последовательно. Обследуют магнето, колпаки, свечи и высоковольтные провода.

Первостепенную важность имеет поиск даже незначительных загрязнений. Если все чисто, требуется осмотреть контакты проводов зажигания

Далее проверяют стабильность электродов, замеряют расстояния между ними при помощи особого щупа.

Как все сделать правильно?

Установка жигулевских колес на мотоблок полностью вероятна даже для непрофессионалов. Отверстия на 2-ух конструкциях, которые нужно скооперировать, не совпадают. Нужно непременно учесть этот аспект при выполнении работы. В любом случае следует использовать скаты одной величины. Лучше, чтоб их масса тоже совпадала.

Если устанавливается различная резина, тяжесть скатов может достаточно существенно различаться. В итоге становится тяжело управлять мотоблоком, его, как молвят, «ведет» в какую-то сторону. Удержание руля в таком случае становится очень непростым делом. Чтоб решить делему, есть только один вариант: возвратиться к переделке и сделать все таки на сто процентов схожие скаты. А вот приспособить старенькые, «побитые» и даже снаружи заржавелые диски полностью может быть — ведь мотоблок употребляется в чисто утилитарных целях.

Двигатель

На свои мотоблоки компания Лифан устанавливает несколько типов двигателей разной мощности и модификации. Наибольшей популярностью пользуется дизельный мотоблок 186FD. Однако такая конфигурация у производителя стоит на порядок дороже, а значит, большая часть потребителей выбирают все же знакомые модели с бензиновым 4-х тактным двигателем.

Для того чтобы избежать неисправностей двигателя Лифан, нужно тщательно следить за его состоянием и своевременно проводить техническое обслуживание. Рассмотрим основные детали силового агрегата и возможные неисправности двигателя Лифан, а также способы их устранения.

Прочие распространенные проблемы при запуске двигателя

Что делать, если мотор мотоблока работает с перебоями и не развивает нужной мощности? Причин такому поведению может быть несколько:

Засор воздушного фильтра.

Воздух не попадает в карбюратор, а значит, топливо плохо сгорает — фильтр придется чистить или менять.

Остатки топлива, а также продукты его горения образуют на внутренних стенках глушителя толстый налет, который необходимо устранить.

В этом случае узел придется снять, разобрать и как следует очистить все его компоненты. После этого карбюратор нужно собрать и правильно отрегулировать.

Износ цилиндропоршневой группы.

Температура и высокие нагрузки делают свое дело и даже самый прочный металл со временем изнашивается и деформируется. Такие детали следует незамедлительно заменить, иначе за это можно поплатиться невосстановимыми поломками в самом двигателе.

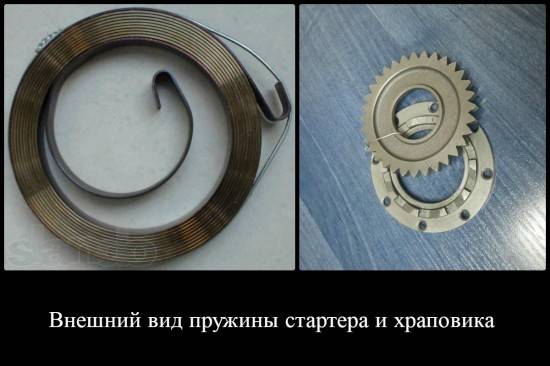

Поломка корпуса храповой муфты или храповика

О наличии этой проблемы говорит отсутствие движения коленвала при запуске двигателя. Для замены корпуса муфты и храповика придется полностью разобрать пусковой блок.

Ослабление затяжки винтов крепления корпуса стартера к корпусу двигателя.

Если шнур запуска не возвращается в исходное положение, стартер нужно отрегулировать. Для этого винты ослабляются, а положение узла устанавливается от руки так, чтобы обеспечить нормальный возврат шнура.

Довольно распространенной причиной отсутствия возвратного хода шнура запуска является выход из строя стартерной пружины — её придется заменить.

Существенно увеличивает срок службы любой техники грамотное техническое обслуживание её основных узлов и компонентов. Немалое значение имеет и оперативность замены изношенных запчастей. Поэтому при возникновении малейших сбоев и неисправностей заниматься их устранением следует незамедлительно — в итоге это предотвратит куда более серьезные и дорогие проблемы.

Как работает?

Чтобы разобраться в поломках и устранить их, важно понимать, как все работает в нормальной ситуации. Остановимся для большей простоты только на моделях с ДВС

Раньше встречались двухтактные мотоблоки, но сейчас они все больше вытесняются четырехтактными аналогами. Также набирают популярность и дизельные устройства. Что касается трансмиссии, она может выполняться в трех разных вариантах.

Традиционный подход подразумевает использование зубчатой трансмиссии. Несмотря на приличный уровень надежности, этот аппарат занимает много места. Передача усилия происходит при помощи либо конуса, либо цилиндра. Легкие мотоблоки преимущественно оборудуются зубчато-червячной трансмиссией. Типичный принцип работы регулятора мотоблока содержит:

устройство, следящее за количеством оборотов;
тягу, соединяющую этот аппарат с дроссельной заслонкой;
пружину.

Контрольный агрегат действует на основе пневматической или механической связи. «Пневматика» означает наличие своеобразного крыла, реагирующего на скорость воздушного потока. Центробежные варианты подразумевают размещение внутри картера особого распределительного вала. Он дополняется небольшими грузиками и легко двигающимся штоком. Тяга выполняется из проволоки, а чувствительность пружины определяет, насколько точно будут выдерживаться значения оборотов.

Роль механизма газораспределения состоит в подаче смеси топлива и воздуха в цилиндр. Но то же самое устройство также обеспечивает удаление отработанных газов. Чтобы влиять на степень сжатия, используется декомпрессор. Бензиновые моторы обязательно оснащаются карбюраторами, отвечающими за подготовку топливно-воздушной смеси. Независимо от вида топлива большую роль играет пусковое устройство.

Выбор моторного масла, которое можно заливать в двигатель мотоблока

Моторное масло для мотоблока “Салют” с двигателем Lifan необходимо применять только маловязкое (индекс высокотемпературной вязкости не более 30, в жарких условиях – 40).

Это связано с тем, что с целью упрощения конструкции двигателя он не имеет масляного насоса, и смазка осуществляется разбрызгиванием масла вращающимся коленчатым валом.

Вязкое моторное масло приведет к ухудшению смазки и повышенному износу двигателя, особенно его наиболее нагруженной паре трения скольжения в нижней головке шатуна.

При этом, поскольку к качеству моторного масла низкий уровень форсировки этого двигателя не предъявляет высоких требований, можно использовать наиболее дешевые автомобильные масла с вязкостью 0W-30, 5W-30 или при длительной эксплуатации на жаре – 5W-40.

Как правило, масла такой вязкости имеют синтетическую основу, но встречаются и полусинтетические и даже минеральные.

При практически одинаковой цене полусинтетическое масло для двигателей воздушного охлаждения предпочтительнее минерального.

Оно образует меньше высокотемпературных отложений, ухудшающих теплоотвод из камеры сгорания и подвижность поршневых колец, что чревато перегревом двигателя и потерей мощности.

Также из-за простоты системы смазки крайне необходимо проверять уровень масла перед каждым запуском и поддерживать его на верхней метке, замена же моторного масла должна проводиться раз в год или каждые 100 моточасов работы мотора.

На новом или отремонтированном двигателе первая смена масла происходит через 20 моточасов.

Функциональные сбои

Довольно часто среди неисправностей двигателя мотоблока фигурирует его нестабильное действие. Если мотор на холостом ходу работает рывками, а при попытке добавлять газ вовсе останавливается, причина коренится в недостатке горючего. Следует вычистить сетки топливного бака, карбюратора и крана трубопровода. А когда проблемы возникают даже на холостом ходу, целесообразно проверить центробежный регулятор. Часто там заедает тяга.

Предположим, мотоблок просто сбрасывает обороты без рывков. Во многих случаях это связано с применением неправильно настроенных, неподходящих или просто сильно изношенных моторов. Но заменять силовую установку не всегда разумно. Может помочь установка более качественной свечи зажигания. Стоит предполагать также появление сбоев в работе карбюраторного поплавка в высоковольтном проводе.

Если двигатель мотоблока стучит, требуется обследовать распределительный и коленчатый валы. Именно там в основном находятся источники посторонних звуков.

Во всех перечисленных ситуациях нет особой необходимости проводить капитальный ремонт. Очень важна качественная диагностика неполадок. Стараться повысить компрессию во всех сколько-нибудь современных моторах бессмысленно, все равно декомпрессор не позволит это сделать.

Разборка двигателя

Для того чтобы добратьсяч до поршневых колец необходимо убрать все что мешает.

Требуется снять головку цилиндра
Боковую крышку
Открутить крышку шатуна
Вынуть шатун вместе с поршнем наружу

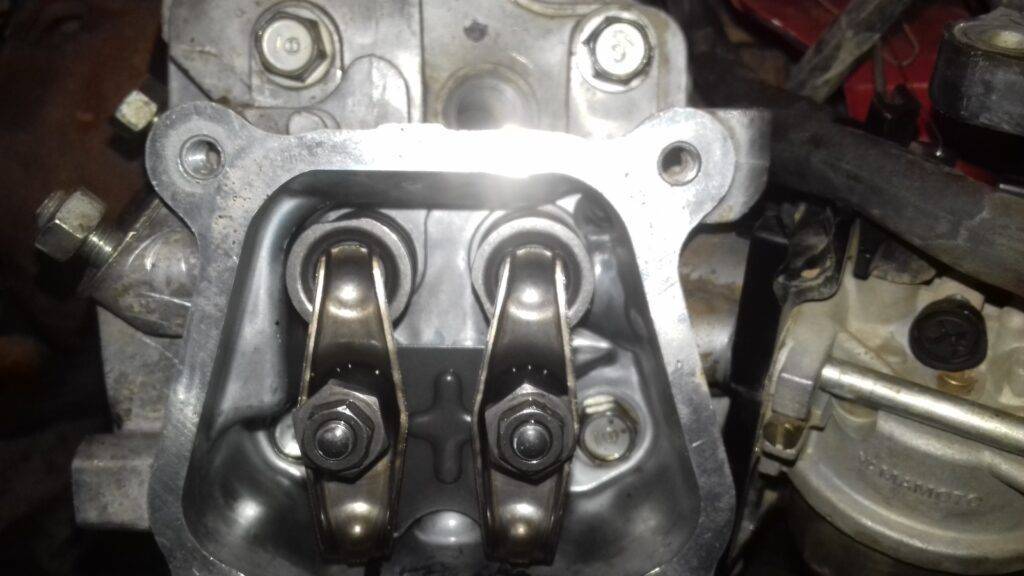

Чтобы снять головку требуется удалить глушитель, снять клапанную крышку, раскрутить четыре болта крепления головки.

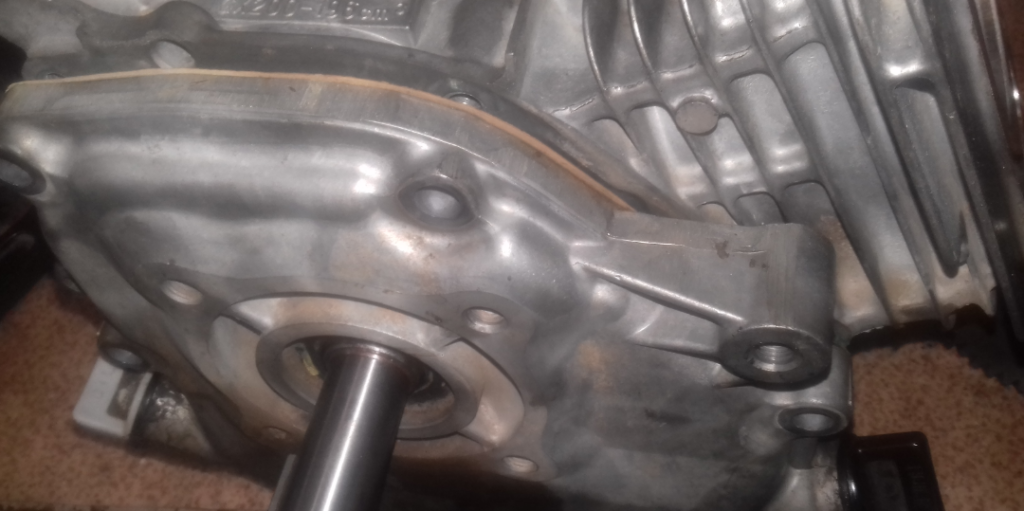

Для снятия боковой крышки. Удаляется шкив. Раскручиваются крепежные болты. В крышке установлен опорный подшипник коленчатого вала и опора распределительного вала. Поэтому отсоединять её нужно равномерно без перекосов. Чтобы избежать закусывания подшипника на коленчатом валу.

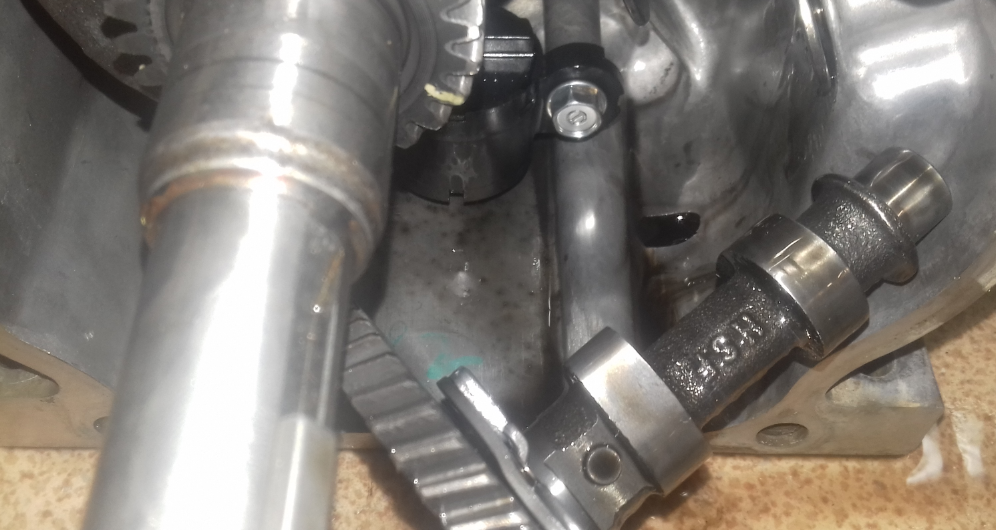

Крышку шатуна откручивать неудобно. Для удобства можно вытащить распредвал. Он свободно выходит из внутренней опоры.

После того как крышка шатуна откручена шатун вынимается вместе с поршнем, вверх через гильзу цилиндра.

Замена поршня и поршневых колец мотоблока

Поршень можно не снимать с шатуна, а ограничится только заменой поршневых колец. В том случае если нет следов прогара поршня и не повреждены канавки поршневых колец. В идеале поршень не изнашивается, потому что он не касается стенок гильзы. Газы, которые прорываются через кольца в картер двигателя, выравнивают его как волан из бадминтона. И дают ему тереться о стенки гильзы. Работают только кольца. Трение может возникать только в том случае если поршневая группа перегревается, и поршень меняет свою форму. Поэтому если на поршне нет серьёзных повреждений его можно оставить, а поменять только кольца.

Замена поршневых колец на мотоблоке

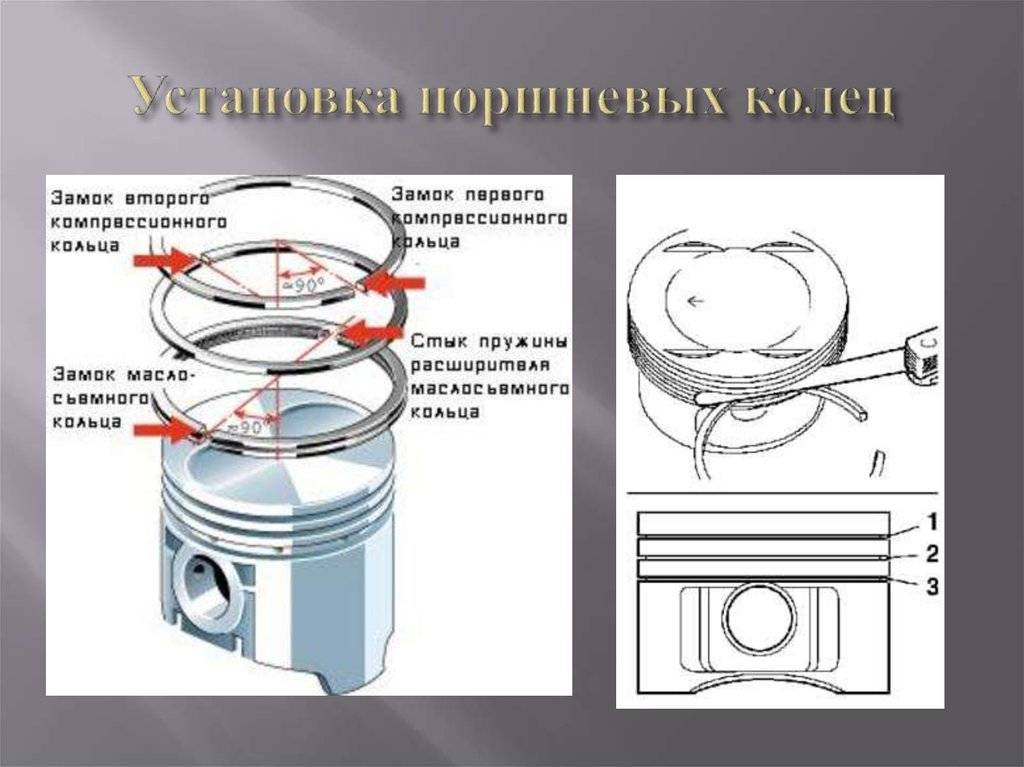

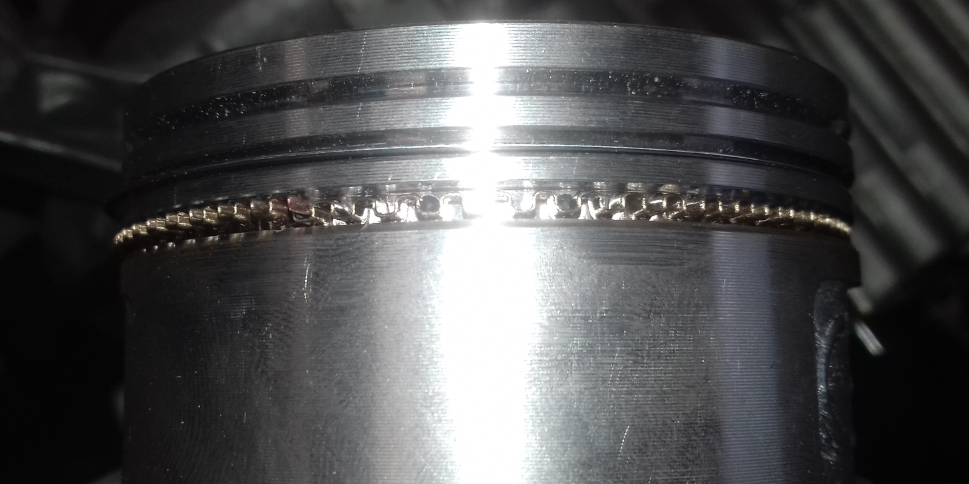

На поршне установлены три кольца

Нижнее маслосъемное. Оно может быть как целиковое так и сборное. Сборное маслосъёмное кольцо состоит из трех частей. Двух наружних колец, между которыми устанавливается маслозаборное кольцо. Сначала необходимо установить его а затем поставить тонкие кольца

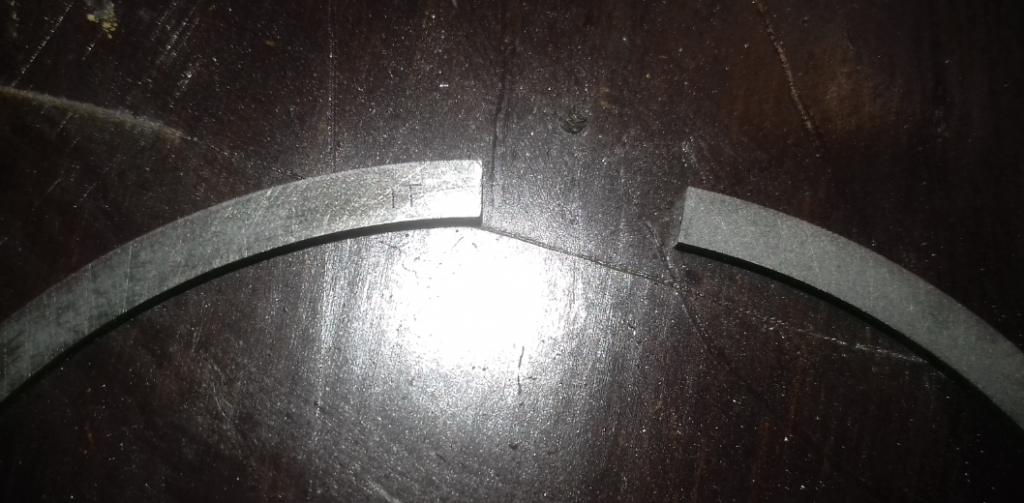

Среднее чугунное кольцо. И самое верхнее стальное кольцо.

На кольцах имеется обозначение оно должно смотреть вверх при установке коле. Его почти не заметно. Но оно обязательно есть. Кольца необходимо устанавливать правильно. Потому что их структура предполагает оказывать сопротивление газам. Благодаря чему кольца не изгибаются под давлением.

Установка колец на поршень мотоблока осложняется тем что они имеют очень маленький размер и их тяжело сжать при опускании поршня в гильзу. Для этого лучше всего иметь специальную оправку.

Замена поршня мотоблока

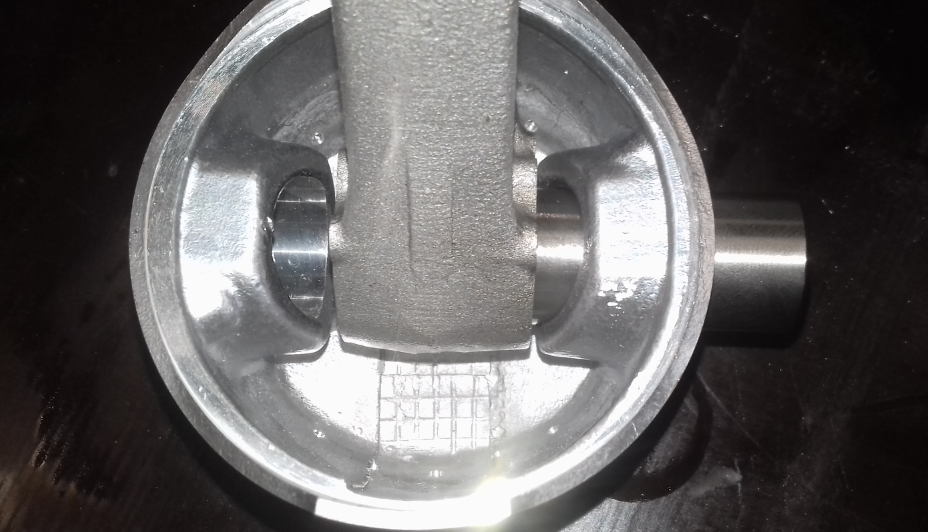

Поршень установлен на шатун при помощи пальца. Чтобы снять палец требуется удалить стопорные пружинящие кольца с торцов пальца. Для их установки в поршне имеются канавки. Палец вынимается, и поршень отделяется от шатуна.

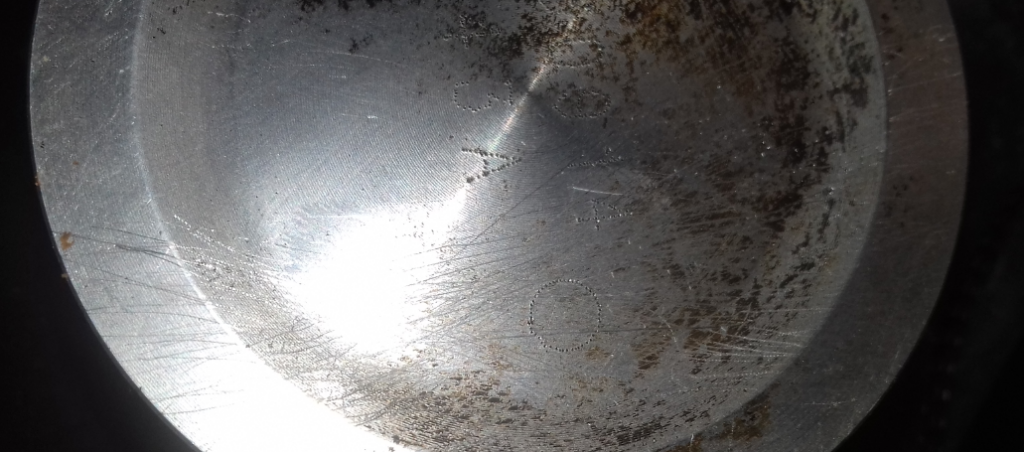

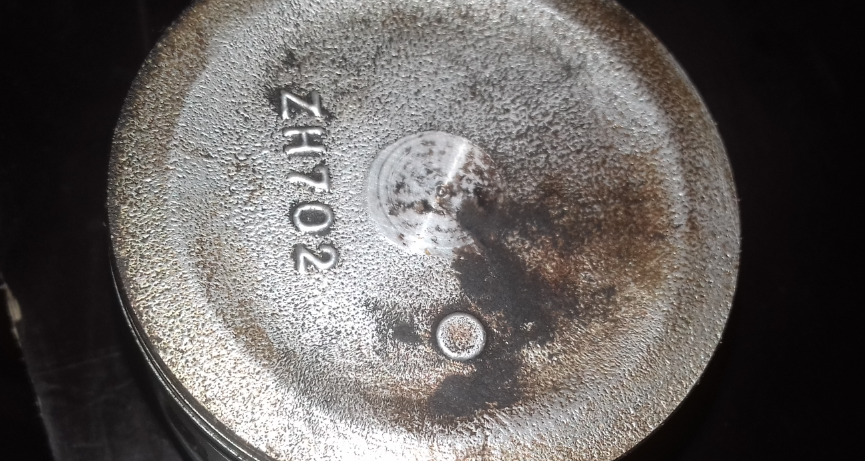

Поршень имеет направление установки. Это может либо стрелка, либо кружок. При правильной установке они обращены в низ двигателя. Поэтому перед снятием старого поршня необходимо пометить положение шатуна относительно поршня.

Установка шатуна на мотоблок

Установка шатуна на мотоблоке осуществляется после того как установлен поршень и поршневые кольца. Стрелка на поршне должна смотреть вниз. Поршень утапливается в гильзу до тех пор пока шатун не встанет в коленчатый вал. крышка шатуна имеет специальный выступ. С его помощью происходит разбрасывание масла по картеру двигателя. Что бы оно попадало во все механизма. Этот выступ выполняет роль масляного насоса.

Крышка закручивается шатунными болтами.

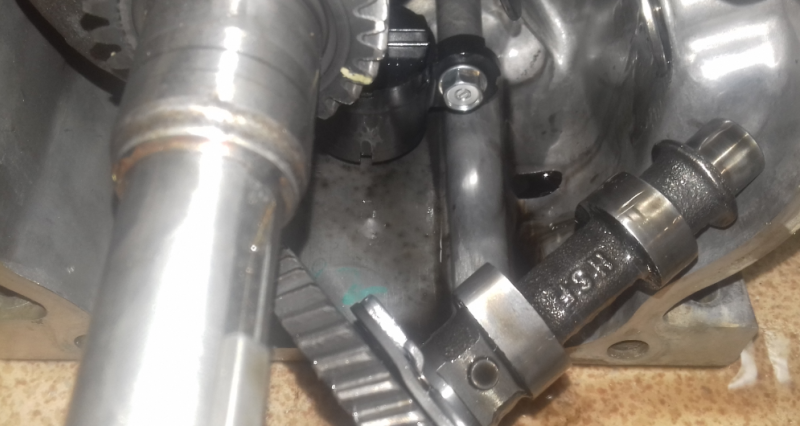

Установка распредвала

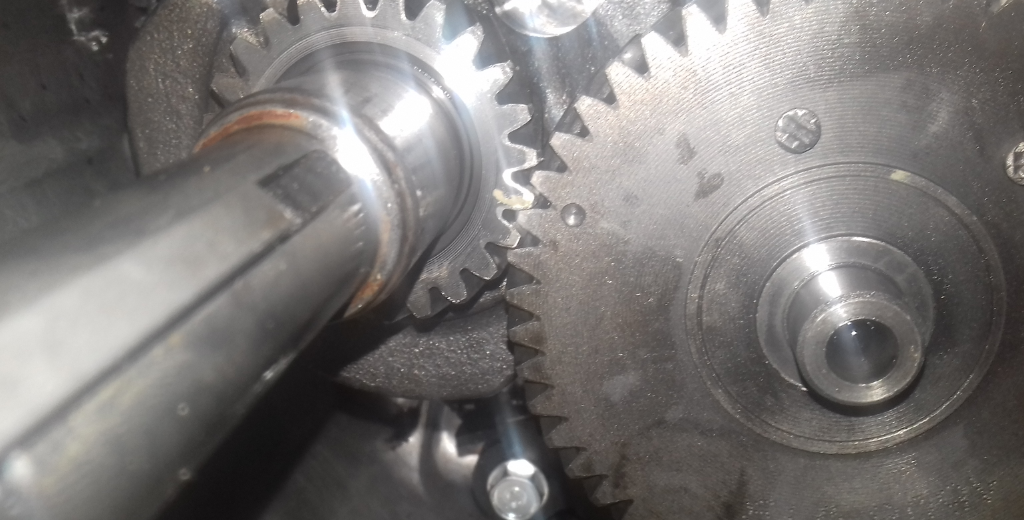

Если распредвал пришлось снимать его необходимо установить по меткам относительно коленчатого вала. На зубьях шестерен коленчатого и распределительного вала имеются точки их необходимо совместить.

После того как все стоит на своих местах устанавливается боковая крышка и головка цилиндра. И все собирается в обратном порядке.

После того как двигатель собран и установлена головка блока следует отрегулировать клапана. Подробно о регулировке клапанов рассказано в этой статье

Примерная стоимость замены и сроки в автосервисах

В среднем цена замены в СТО варьируется в пределах 7-25 тыс. рублей. Конкретно это зависит от типа двигателя, его состояния, моделей используемых колец и необходимости дополнительного ремонта. К примеру, если в ходе замены выявились проблемы с цилиндрами, то в сервисе возьмут дополнительно за расточку.

Что касается прайс-листа одной лишь замены колец, то примерно он выглядит так:

легковые автомобили отечественного производства — 7 тыс. рублей;
иномарки типа седан, хэтчбек, купе — 10 тыс. рублей;
внедорожники, микроавтобусы — 15 тыс. рублей.

По времени это занимает 1-2 дня, если не нужно ничего растачивать. Конечно, здесь опять всё зависит от конкретного автосервиса, его загруженности.

Заменить поршневые кольца удастся легко своими руками. Только нужно действовать строго по инструкции, желательно — под руководством опытного человека.

голоса

Рейтинг статьи

Правильная замена и установка поршневых колец, признаки износа

Появление характерных признаков неисправности двигателя, таких, как резкое ухудшение динамики, увеличение расхода топлива и моторного масла, проблемы с запуском двигателя, особенно в холодное время года, говорит о том, что износ силового агрегата достиг предела, и без постороннего вмешательства дальнейшая эксплуатация машины невозможна. Перечисленные признаки говорят о резком падении компрессии. Если мотор не «ушатан» окончательно, то вернуть ему бодрость, скорее всего, поможет замена поршневых колец.

В целях экономии замену можно произвести своими руками. Помимо финансовой выгоды, хозяин авто может быть абсолютно уверен, что поршневые кольца поменяны, причем именно на те, которые он купил, и работа сделана качественно. К сожалению, оставляя машину в автосервисе, владелец не может точно знать, насколько добросовестно мастера выполнили свою работу, поскольку статистика упрямо твердит, что обманывают повсюду, в том числе и на официальных сервисах.

О том, как заменить поршневые кольца своими руками, написано в данной статье.

Вкратце, схема процедуры такова:

демонтируется головка блока цилиндров;
проверяется состояние колец и решается вопрос о необходимости снятия мотора с автомобиля;
затем старые меняются на новые, и двигатель собирается в обратном порядке.

Далее каждый этап будет рассмотрен более подробно.

Общее описание устройства Лифан

Двигатель для мотоблока Лифан мощностью 6,5 л.с., цена которого в различных магазинах колеблется в пределах от 9 до 21 тысячи рублей в зависимости от модификации, имеет классическую компоновку: это одноцилиндровый карбюраторный двигатель с нижним распредвалом и штанговым приводом клапанов (схема OHV).

Его цилиндр выполнен одним целым с картером двигателя, что, несмотря на теоретическую возможность замены чугунной гильзы, заметно снижает его ремонтопригодность при износе ЦПГ.

Мотор имеет принудительное воздушное охлаждение, производительность которого достаточна при работе в жарком климате даже при больших нагрузках.

Система зажигания – транзисторная, при эксплуатации не требующая каких-либо регулировок. Невысокая степень сжатия (8,5) этого двигателя позволяет ему работать на товарном бензине марки АИ-92 любого качества.

При этом удельный расход топлива у этих двигателей составляет 395 г/кВт*ч – т.е. за час работы на номинальной мощности, составляющей 4 кВт (5,4 л.с.) при 2500 об/мин, они при правильных настройках карбюратора израсходуют за час работы 1,1 литра топлива.

На данный момент семейство двигателей 168F включает в себя 7 моделей с различными вариантами комплектации и подсоединительными размерами, общими у которых являются следующие характеристики:

Размерность цилиндра (диаметр/ход): 68×54 мм;
Рабочий объем: 196 см³;
Максимальная выходная мощность: 4,8 кВт при 3600 об/мин;
Номинальная мощность: 4 кВт при 2500 об/мин;
Максимальный крутящий момент: 1.1 Н*м при 2500 об/мин;
Объем топливного бака: 3,6 л;
Объем моторного масла в картере: 0,6 л.

Замена Поршневых Колец На Мотоблоке

Часть инфы, которая может понадобиться при выполнении ремонта мотоблока, смотрите по тексту статьи Устройство мотоблока.

Неисправности двигателя

Двигатель не запускается

. Если речь идет о бензиновом двигателе, при поиске неисправности необходимо последовательно проверить все возможные причины неполадок, а именно:

О поступлении топлива в цилиндр двигателя может свидетельствовать состояние свечи, которую в любом случае необходимо проверить при поиске неисправностей в системе зажигания. Свечу выкручивают из крышки цилиндра, предварительно отсоединив провод, и осматривают. Если она сухая, это означает, что топливная смесь в цилиндр не подается. А если перед этим было установлено, что в карбюратор бензин поступает, значит, причина незапуска двигателя может быть в карбюраторе. загрязнении его сетки-фильтра, забивание жиклера или какой-то иной неисправности. Чтобы это ни было, карбюратор нужно снимать, разбирать и прочищать, однако это устройство очень сложное и перед его ремонтом следует хотя бы посмотреть схему карбюратора.

Мокрая свеча говорить о том, что топливо в цилиндр поступает. Иногда мотоблок не заводится от избытка топливной смеси, поэтому если на свече имеется слишком много бензина, нужно просушить цилиндр, хорошенько «прокачав» двигатель ручным стартером при вывернутой свече. Перед этим нужно перекрыть подачу топлива.

Если свеча загрязнена нагаром, ее следует очистить с помощью бензина и мелкой шкурки. Необходимо также проверить величину зазора между электродами и при необходимости отрегулировать его в соответствии с требованиями руководства по эксплуатации. Обычно зазор должен быть около 0,8 мм.

После этого необходимо проверить наличие искры. присоединить к свече провод, прижать ее металлическую часть к крышке цилиндра и сымитировать стартером запуск двигателя. Если свеча исправна, между электродами возникнет искра. Иногда случается, что искра возникает, но настолько слабая, что ее недостаточно для воспламенения топлива. Если возникают сомнения в силе искры, нужно проверить работу двигателя с новой свечой.

Отсутствие искры может означать неисправность свечи, отсутствие контакта в электрической цепи, нарушение зазора между катушкой зажигания и магнитопроводом, неисправность электронной катушки зажигания. Все эти элементы должны быть проверены. Неисправные свеча и катушка зажигания подлежат замене.

В том случае, если мотоблок оснащен электростартером, двигатель может не заводиться из-за разрядки аккумуляторной батареи, перегорания предохранителя, неисправности стартера. Нужно проверить зарядку батареи, заменить предохранитель, отремонтировать или заменить стартер.

Двигатель не развивает мощности

. Если двигатель мотоблока заводится, но не развивает мощности (работает с перебоями, глохнет или не набирает обороты под нагрузкой), возможными причинами неудовлетворительной работы могут быть следующие неисправности.

Загрязнен воздушный фильтр, в результате чего воздух в карбюратор поступает в недостаточном количестве, и топливная смесь получается переобогащенной. Правильное обслуживание мотоблока предполагает периодическую очистку воздушного фильтра, однако при очень пыльной работе может потребоваться более частая очистка. Нужно проверить состояние воздушного фильтра и в зависимости от его материала очистить одним из подходящих способов. Бумажный фильтр очищается легким постукиванием обо что-нибудь твердое и продуванием пылесосом, поролоновый моется в воде с моющим средством и просушивается, сетчатый продувается пылесосом и т.д. При выработке срока эксплуатации фильтры необходимо менять.

Технология замены колец

Силовые установки авто разных производителей имеют конструктивные особенности. Но, несмотря на это, алгоритм работ по замене для моторов одинаков.

Для выполнения замены потребуется стандартный набор ключей, емкости для слива тех. жидкостей и специальное приспособление для сжатия колец. Работы выполняются на смотровой яме.

Технология проведения работ:

Авто ставим на яму и обездвиживаем.
Сливаем технические жидкости (масло, антифриз).
Разбираем и снимаем привод ГРМ.
Отсоединяем впускной и выпускной коллекторы головки блока.
Выкручиваем крепежные болты головки блока и снимаем. После этого лучше сразу оценить состояние клапанов. При надобности ремонтируем головку с заменой маслосъемных колпачков.
Забираемся под авто и откручиваем поддон.
Откручиваем крышки шатунов (при этом их следует помечать, чтобы не перепутать, на какой шейке каждая из них стояла).
Находясь под авто выталкиваем поршни вместе с шатунами вверх (их тоже следует пометить).
Оцениваем состояние поршней и цилиндров.
Снимаем изношенные кольца, устанавливаем новые. Перед этим прочищаем канавки от нагара.
Садим поршни на место, используя приспособление для сжимания колец.
Собираем двигатель обратно.

Рекомендуем: Как правильно хранить шины

Выше описан алгоритм работ, но у каждого авто есть особенности конструкции, которые влияют на технологию замены.
