Сварка своими руками
Для того чтобы сваривать изделия в виде никелевых труб, можно пользоваться аргоном, а вот монтаж систем из медных трубок проводится посредством представленных ниже инструментов.
А именно:
- Труборез, подобрать который можно отталкиваясь от габаритов системы, а также от того, где он будет использоваться. К примеру, при работе в труднодоступных местах стоит выбирать малогабаритное приспособление. Стоимость напрямую зависит от диаметра, и чем он будет больше, тем, соответственно, выше она поднимется.
- Фаскосниматель, посредством которого проводится снятие края с заготовки. Это необходимо, чтобы обрезаемый кончик не покрылся заусенцами и заломами. Это устройство бывает двух видов: в виде карандаша или округлого корпуса. Последний считается максимально удобным для эксплуатации, однако использовать его можно только для трубы с маленьким диаметром.
- Турборасширитель, за счет которого можно осуществить расширение кончика, чтобы монтаж проводился без применения фитингов. Для выбора расширителя нужно учесть то, каким максимальным диаметром будет обладать применяемая заготовка.
После качественной сварки шов практически не видно Главное условие использования заключается в том, из какого материала сделаны трубы, и он должен быть мягким. В противном случае перед расширением нужно их прогреть.
Особенности пайки мягким и твердым припоями
Соединение медных труб имеет ряд характерных особенностей. Особо отчетливо они проявляются при использовании различных материалов.
Пайка звеньев легкоплавким припоем проводится при температуре 175–315ᵒC. Пайка твердыми составами осуществляется при разогреве места стыка до температуры 650–815ᵒC.
Пайка мягким сплавом используется для спаивания медных труб с внутренним диаметром до 22 мм, и твердым – при диаметре 22 мм и более.
Мягкие и твердые припои — описание
При достаточном разогреве происходит кипение нанесенного слоя флюса. При плавлении мягкого припоя образуется расплавленная капля, играющая важную роль для прочного соединения труб. Кипящий флюс выталкивает расплавленный состав из пространства стыка. Под действием капиллярных сил припайный сплав затягивается внутрь стыка при его остывании.
При пайке твердыми припоями встык между спаиваемыми элементами вставляется тонкая прокладка из мягкого металла. Соединяемые детали надежно и прочно фиксируются направляющей прокладкой.
Простая техника выполнения спаивания труб из меди и доступность всех материалов позволяет выполнять эту работу своими руками в домашних условиях.
Видео по теме: Пайка медных труб «мой опыт»
Подборка вопросов
- Михаил, Липецк — Какие диски для резки металла использовать?
- Иван, Москва — Какой ГОСТ металлопроката листовой стали?
- Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
- Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
- Валерий, Москва — Как выковать нож из подшипника своими руками?
- Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?
Топ лучших труборасширителей
RIDGID 17411
Качественная модель, которая поможет провести операции с трубами быстро и качественно. При изготовлении использовался прочный материал, который отличается надежностью и длительным сроком службы. Сегменты головки выполнены из высококачественной стали, которая прослужит длительное время. Подойдет не только для медных заготовок, но и алюминиевых. Кроме того, изделие может использоваться для работы с моделями из мягкой стали.
RIDGID 17411
Достоинства:
- Возможность работы с трубами различного диаметра;
- Удобная конструкция;
- Хорошая рукоятка;
- Присутствует самоцентрирующийся механизм;
- Универсальность.
Недостатки:
Rothenberger ROCAM POWER TORQUE 12300
Качественный экспандер, которая поможет провести различные операции. Продукция оснащена клапанами головками, а также специальным фаскоснимателем, что облегчает применение инструмента. Изделие подойдет для проведения расширения труб диаметров 12-22 мм, что является неплохим показателем. Может использоваться для проведения монтажных работ без применения фитингов.
Rothenberger ROCAM POWER TORQUE 12300
Достоинства:
- Качественное изготовление;
- Универсальное применение;
- Подойдет для калибровки;
- Удобная работа;
- Надежный корпус.
Недостатки:
Rehau Rautool M1
Качественный комплект, который содержит не только труборасширитель, но и специальные инструменты для работы с различными трубами. Продается в удобном чемодане, который не занимает места при транспортировке. При изготовлении приспособлений использовались прочные и долговечные материалы, которые отличаются надежностью и длительным сроком службы. Продукция подойдет для расширения заготовок различного диаметра.
Rehau Rautool M1
Достоинства:
- Профессиональный набор;
- Комплектация;
- Эффективность;
- Подойдет для расширения труб различного диаметра;
- Простое применение;
- Удобный чемодан в комплекте.
Недостатки:
REHAU ROTORICA PEXBOX RT
Качественный вариант, который сможет без проблем справиться с PEX трубами. В наборе присутствуют все необходимые инструменты для расширения изделий с диаметром 16-32 мм. Поэтому человек сможет легко проводить монтажные работы. Все элементы выполнены из качественных материалов, что увеличивает срок службы и надежность приспособлений. Набор поставляется в прочном пластиковом кейсе, который защищает приборы от воздействия дождя или непогоды.
Средняя цена – 20 000 рублей.
REHAU ROTORICA PEXBOX RT
Достоинства:
- Надежность;
- Низкая стоимость;
- Качественное изготовление;
- Длительный срок службы;
- Подойдет для работы с диаметром 16-32 мм.
Недостатки:
VIRAX 253403
Надежное исполнение, которое отличается прочностью и эффективностью. Продукция изготавливается из долговечных материалов. Использовать изделие легко и просто. Приспособление дает возможность без трудностей и разрывов расширить диаметр металлической трубы. Для большего удобства производитель добавил пластиковые рукоятки. Масса продукта – 2.4 кг, поэтому работать с ним легко.
Средняя стоимость – 25 000 рублей.
VIRAX 253403
Достоинства:
- Качественное изготовление;
- Удобное применение;
- Надежная конструкция;
- Эффективность;
- Длительный срок службы.
Недостатки:
Как выбрать труборасширитель
Как использовать инструмент, какой из видов будет лучшим в работе, его производительность и универсальность.
Рынок инструмента предлагает мастерам различные типы труборасширителей. По производительности лучшими являются пневматические труборасширители. Инструмент дорогой, но его возможности на высоте. Состоит из головки с лепестками. Сжатый воздух, поступая на нее, расширяет стенки обрабатываемой трубы до получения отверстия нужного диаметра. Предусмотрены сменные головки, дающие возможность увеличивать диаметр до требуемых размеров. Главный конструкционный элемент данного инструмента – пневмоцилиндр, обеспечивающий давление.
При небольших объемах целесообразно применять ручной труборасширитель, который похож на клещи. Ручки у него длинные и действующие как рычаги.
Заключение
Вальцовка (расширение) труб из меди – несложный процесс доступный для любого. Но как и во всяком другом деле нужны опыт и сноровка. Необходимо попрактиковаться с трубами разных диаметров, чтобы впоследствии получить герметичное и прочное соединение.
Для мастеров-сантехников, работающих в этом направлении, нужен профессиональный инструмент или набор, который позволяет проводить работать оперативно, с минимальными трудозатратами.
Для домашних работ пригодится простой расширитель, который имеет всего несколько насадок, коих будет достаточно для устройства системы водообеспечения или системы отопления.
Самостоятельная развальцовка с применением расширителя дает возможность получить нужный диаметр трубы на трубопроводе, без приобретения специальных станков или другого оборудования.
Особенности применения труборасширителей
Чаще всего используют труборасширитель для труб из меди. Однако он подходит не для любых медных труб – только для отожженных или мягких. Неотожженные трубы либо отжигаются перед расширением с помощью горелки, либо соединяются с применением фитингов. Если отжиг трубы не произвести, то при использовании экспандера стенка трубы с большой вероятностью порвется при расширении.
Чтобы получить как можно более правильную форму раструба, расширитель труб рекомендуется применять в два подхода. Вначале раструб расширяется наполовину от нужного диаметра. Затем головку внутри трубы следует повернуть – так, чтобы лепестки попадали на те участки, где ранее были промежутки между лепестками. И затем труба расширяется еще раз, уже до нужного диаметра. Благодаря такому способу можно не только добиться ровной формы раструба, но и избежать возможного разрыва стенки.
Чтобы уточнить цену и условия покупки труборасширителей, позвоните нам или заполните форму обратной связи на странице «Контакты».
Ну что ж – приступим!
Работая с трубами из меди, прежде всего, сталкиваемся с необходимостью их соединить. Чтобы это сделать есть специальное оборудование – стальная муфта, уголок, тройник, они могут быть различными по размеру, функциональным особенностям. Некоторые соединения удобнее соединить приспособлением под названием труборасширитель. Используя этот метод, нужно расширить одну трубу. Отверстие должно быть подходящего размера, вторая труба должна плотно в нее войти, не должно быть свободного места. Нужно рассчитывать на то, что процесс спаивания должен происходить без проблем. Когда труба скручивается в системе кондиционирования, то есть в бухте, то согнуть ее не составит труда. Обычно они представлены уже прожженными трубами, поэтому перед началом расширения не придется, слишком долго разогревать ее с помощью горелки, по крайней мере, не до красноты. Не прожженными трубами считаются те, которые поставляются в отрезках (5 м). Этот материал расширять нельзя, от этого он взрывается. Поэтому нужно хорошенько разогреть трубу газовой грелкой, а потом пробовать сгибать в выбранном месте. Чтобы облегчить задачу, эту часть обжигаем на 40 сантиметров в длину. Потому можно создать сгиб на любой угол, который вам требуется.
Особенности и советы
Не важно, какая труба будет расширяться. Понятно, что при разных диаметрах под расширение идет труба, которая имеет больший диаметр. Это делает процесс менее трудоемким, а сам металл подвергается меньшему деформированию, что позитивно сказывается на его характеристиках
Это важно для всех металлов, в том числе для меди, пластичной и податливой
Это делает процесс менее трудоемким, а сам металл подвергается меньшему деформированию, что позитивно сказывается на его характеристиках
Это важно для всех металлов, в том числе для меди, пластичной и податливой
Лучше выбирать конусные насадки, которые при вращении постепенно проникают в отводок, расширяя его.
Нужна ли калибровка? Все зависит от того, насколько аккуратно пользовались расширителем. При некачественных действиях калибровка потребуется.
Специалисты советуют нанести припой не менее двух раз, исключая неверное убеждение, что и так будет хорошо держаться. При пайке нужно следить за температурой. При сильном нагреве или наоборот охлаждении, первыми будут реагировать стенки трубы, делая уже расширенный диаметр большим или меньшим. Соответственно нарушается весь процесс с применением расширителя.
Оборудование для расширения и отбортовки труб
Бесфитинговый монтаж
Компания REMS предлагает оборудование для бесфитингового монтажа медных трубопроводов. Использование данной технологии позволяет отказаться от применения дорогостоящих фитингов. Основу составляют специальные инструменты для изготовления отводов, калибровки и расширения труб – отбортовщики и расширители. Современные материалы и научные разработки конструкторов компании РЕМС довели эти инструменты до совершенства. Бесфитинговый монтаж трубопроводов применим только для труб из меди, где завершающим этапом соединения является пайка. Обрабатываться могут трубы как из мягкой, так и из твердой меди. Соединение труб одинакового диаметра потребует применения расширителя, трубореза, внешнего и внутреннего фаскоснимателя, губки для очистки меди и конечно флюса с припоем. Расширитель позволяет уменьшить затраты на фитинги, уменьшить расход припоя и повысить вдвое надежность трубопровода за счет уменьшения паяных соединений. На вставляемой трубе удаляется внешняя и внутренняя фаска для уменьшения возможного грата. На несущей трубе удаляются только внутренняя фаска. Для улучшения качества пайки тщательно снимают оксидный слой. Произведя подготовительные работы, приступают к расширению несущей трубы. Расширители REMS качественно расширяют медную трубу, обеспечивая необходимый зазор для капиллярно-щелевой пайки. После расширения вставляемая труба входит в несущую, на длину не менее своего диаметра. Затем производится пайка мягким или твердым припоем. Незначительным недостатком данного метода соединения являются временные затраты на подготовку труб, которые окупаются особенно при работе с трубами больших диаметров. Если требуется сделать отвод или разветвление используют отбортовщик. Отбортовщик заменяет тройник, но следует учитывать, что вставляемая труба должна быть хотя бы на один типоразмер меньше несущей. Диаметр вставляемой трубы будет 3/8 дюйма, если несущая труба имеет диаметр ½ дюйма. Подготовка труб для соединения имеет свои особенности. Когда на трубе предполагается наличие нескольких отводов, то разметку производят так, чтобы все они были в одной плоскости. По разметке сверлом делается отверстие. В полученное отверстие вставляется отбортовщик, который плавно, вытягивая стенку медной трубы наружу, образует горловину. Получившееся соединение можно паять только твердым припоем. Это требование исходит из того, что при вытягивании трубы толщина медной стенки уменьшается, а это может привести к нежелательной протечке. Электрический отбортовщик/расширитель труб REMS Твист/Хуррикан работает с твердыми и мягкими медными трубами диаметром от 10 до 22 мм, с толщиной стенки для отбортовки не более 1,5 мм и толщиной стенки для расширения не более 1 мм.
Что необходимо для пайки труб из меди
Пайка медных труб, своими руками выполнить которую совсем несложно, не требует дорогостоящего оборудования и каких-то особых материалов. Для того чтобы правильно ее осуществить, вам понадобятся следующие приспособления.
Горелка, за счет которой станет выполняться нагрев припоя и участка труб, где будет выполняться их соединение. В такую горелку подается, как правило, газ пропан, давление которого регулируется при помощи сварочного редуктора. Специальное приспособление для резки медных труб. Так как изделия из этого металла являются очень мягкими, резать их следует достаточно нежно, чтобы не помять стенки. На современном рынке предлагаются труборезы различных моделей, отличающиеся и своей функциональностью, и техническими возможностями
Конструкция отдельных моделей таких приспособлений, что важно, позволяет использовать их даже для работы в труднодоступных местах. Труборасширитель — это устройство, позволяющее расширить диаметр медной трубы, что необходимо для того, чтобы более качественно выполнить пайку
В различных системах, монтируемых из медных труб, используются элементы одного сечения, и для того, чтобы качественно соединить их, необходимо незначительно увеличить диаметр одного из соединяемых элементов

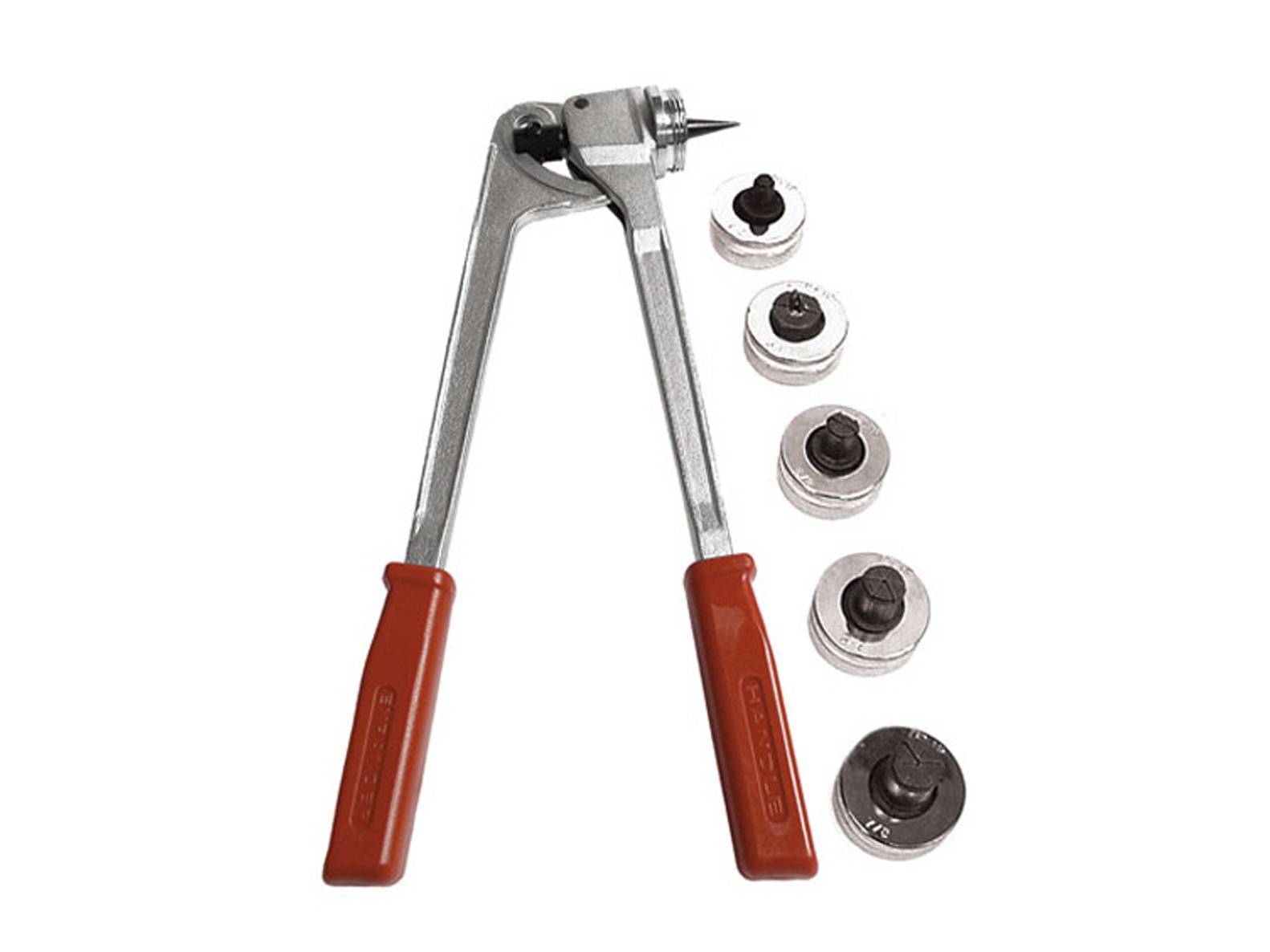

Именно такую задачу и решает такое приспособление как труборасширитель.
Набор для развальцовки медных труб
Приспособление для снятия фасок с торцов медных труб. После обрезки на торцах деталей остаются заусеницы, которые могут помешать получить качественное и надежное соединение. Чтобы удалить их и придать торцам труб требуемую конфигурацию, перед пайкой как раз и используется фаскосниматель. На современном рынке предлагаются приспособления для снятия фасок двух основных типов: помещенные в круглый корпус и изготовленные в виде карандаша. Более удобными в эксплуатации, но и более дорогими являются круглые устройства, которыми можно обрабатывать мягкие медные трубы диаметром не более 36 мм. Чтобы правильно подготовить медные трубы к пайке, необходимо удалить с их поверхности все загрязнения и окислы. Для этих целей используются ершики и щетки, щетина которых изготовлена из стальной проволоки. Обычно выполняется пайка медных труб твердым припоем, который может быть высоко- и низкотемпературным. Высокотемпературный припой — это медная проволока, содержащая в своем составе около 6% фосфора. Плавится такая проволока при температуре 700 градусов, в то время как для низкотемпературного его вида (проволока из олова) достаточно и 350 градусов. Технология пайки медных труб предполагает использование специальных флюсов и паст, которые выполняют защитную функцию. Такие флюсы не только защищают формируемый шов от образования в нем воздушных пузырьков, но и значительно улучшают сцепление припоя с материалом труб.
Кроме флюса, припоя и других основных элементов, для выполнения пайки труб из меди понадобятся и дополнительные инструменты, найти которые можно в каждой мастерской или гараже. Чтобы паять или варить изделия из меди, дополнительно приготовьте:
- обычный маркер;
- рулетку;
- строительный уровень;
- небольшую кисточку с жесткой щетиной;
- молоток.
Перед началом работ важно также решить, как паять медные трубы. Основных вариантов может быть два: пайка меди твердым припоем (используется реже) и применение припоя мягкого типа. При решении этого вопроса важно исходить из того, что существуют требования по использованию того или иного типа припоя
Так, припои твердого типа используются для пайки элементов холодильных агрегатов и кондиционеров. Во всех остальных случаях (системы водоснабжения, отопления и др.) можно использовать оловянную проволоку. Но какая бы технология не была выбрана, следует помнить, что флюс необходим в любом случае
При решении этого вопроса важно исходить из того, что существуют требования по использованию того или иного типа припоя. Так, припои твердого типа используются для пайки элементов холодильных агрегатов и кондиционеров
Во всех остальных случаях (системы водоснабжения, отопления и др.) можно использовать оловянную проволоку. Но какая бы технология не была выбрана, следует помнить, что флюс необходим в любом случае.
Ершики для зачистки внутренней поверхности медной трубы перед пайкой
Инструменты и приспособления
Для того чтобы развальцевать своими руками трубки, изготовленные из меди, используют специальные приспособления. Такие приспособления могут иметь как ручной, так и электрический привод. Применяются они для монтажа систем кондиционирования, водоснабжения и отопления. Инструменты, оснащенные электрическим приводом, часто совмещают в себе несколько функций: с их помощью можно не только развальцевать медную трубку, но и согнуть ее под требуемым углом.
Любое устройство, при помощи которого осуществляется развальцовка трубок, изготовленных из меди, работает по принципу пластической деформации, поэтому очень важно, чтобы оно справлялось с таким процессом максимально бережно, не нарушая однородность структуры материала, сохраняя равномерность толщины стенок изделий, а также гладкость их внутренней поверхности. Схема правильной развальцовки и примеры неправильно произведенной операции. Схема правильной развальцовки и примеры неправильно произведенной операции
Схема правильной развальцовки и примеры неправильно произведенной операции
Это болванка конусообразной формы, изготовленная из более твердого металлического сплава, чем медь. Достоинствами такого устройства являются невысокая цена и простота использования. Между тем его применение может сопровождаться разрывами стенок медного изделия, что дает невысокое качество развальцовки.
Этим простейшим приспособлением можно развальцевать одну трубку, но ни о каком качестве работ говорить не приходится
Основным рабочим органом данного приспособления является валик из твердого сплава, который, перекатываясь по краю медной трубки, придает последнему требуемую конфигурацию. Использование механического развальцовщика позволяет выполнять равномерную деформацию обрабатываемого участка трубки, формировать на ее конце стенки одинаковой толщины с высоким качеством их внутренней поверхности.
Ручной инструмент способен обеспечить высокое качество развальцовки и хорошую скорость работы
Такое приспособление с целым набором сменных насадок, обладая всеми преимуществами механического инструмента, позволяет выполнять развальцовку медных трубок с более высокой производительностью и с меньшими трудозатратами. Пожалуй, единственным недостатком электрического развальцовщика является его достаточно высокая цена.
Аккумулятора этого развальцовщика хватает примерно на 100 операций
Такое ручное устройство, работающее по принципу рычажного механизма, позволяет развальцевать конец трубки за одно движение. Обладая простотой конструкции, такое приспособление имеет и ряд существенных недостатков, наиболее значимым из которых является невозможность контролировать толщину стенок обрабатываемого изделия. Таким образом, использование эспандера, который чаще всего и выбирают те, кто выполняет развальцовку своими руками, не гарантирует получения качественного результата.
Пресс-клещи
Способ монтажа медных трубопроводов с применением пресс-фитингов позволяет избежать процесса нагрева соединяемых элементов. Герметичность достигается путем обжатия соединительного элемента с уплотняющим кольцом, которое располагается в гребне фитинга.
Пресс-клещи, применяемые для выполнения этой операции могут быть:
- ручными,
- иметь электрогидравлический привод (работа с таким инструментом доставит профессионалу настоящее удовольствие).
Также как и труборасширитель, пресс-клещи могут выпускаться для работы только с одним видом фитингов или же это могут быть универсальные модификации со сменными обжимными муфтами.
Помимо обжима гребня фитинга с уплотнительным кольцом, кромки клещей производят вдавливание металла в трубу в виде борозды по окружности элемента. Это обеспечивает дополнительную герметизацию и предотвращает возможность непроизвольной расстыковки соединения.
Основные требования к пресс-клещам стандартные и не отличаются от тех, которым должен соответствовать весь инструмент для монтажа медных труб:
- они должны быть сделаны из прочных, неподдающихся коррозии материалов,
- иметь небольшой вес,
- быть удобными в работе.
Вы, конечно, можете попытаться сэкономить, приобретая инструмент дешевого ценового сегмента, но это может быть оправдано для выполнения только разовых работ. Если же вы планируете заниматься монтажом медных труб на более профессиональном уровне, тогда позаботьтесь о приобретении качественного инструмента. Именно он станет гарантией качества и скорости монтажа.
Пошаговая технология пайки меди
Пайка медных труб начинается с подготовки соединения. От качества подготовки зависит надежность соединения, потому уделяйте этому процессу достаточно времени и усилий.
Пайка медных труб состоит из нескольких этапов
Подготовка соединения
Как уже говорили, срез трубы должен быть строго вертикальным, без заусенец, труба не должна быть замятой, край — ровный и гладкий. Если есть хоть небольшие отклонения, берем фаскосниматель или наждачную бумагу и доводим срез до идеала.
Надо снять окислившийся слой
Далее берем фитинг, вставляем в него трубу. та часть, которая заходит в раструб требует очистки. Трубу вынимаем и шкуркой снимаем верхний окисленный слой с этой части трубы. Потом ту же операцию проводим с внутренней поверхностью раструба.
Нанесение флюса
Флюс наносится на всю зачищенную поверхность — снаружи трубы и внутри фитинга. Тут никаких сложностей — кисточкой равномерно распределяют состав.
Нанесение флюса
Пайка
Обработанные фрагменты трубопровода вставлюятся один в другой и фиксируются. Если есть помощник — он может придержать части неподвижно. Если нет — придется ухищряться самостоятельно. Далее разжигается горелка, пламя направляется на место соединения. Температура пламени — от тысячи градусов и выше, а нагреть место соединения надо до 250-300 °C, а это занимает 15-25 секунд. Можно при этом ориентироваться на цвет флюса — как только он потемнел, пора вводить припой.
Правильное расположение горелки при пайке медных труб своими руками
Чтобы прогрев был равномерный, пламя горелки направляйте посередине стыка. Тогда прогревается вся зона сварки более равномерно.
Пайка медных труб мягким припоем
Припой вводят в место стыка — где соединяется фитинг и труба. По мере нагрева, он начинает плавиться, растекается и заполняет зазор между элементами. Нанести его можно только на половину длины — расплавившись, он затечет в остальное соединение. Собственно, это все — пайка медных труб закончена. Все остальные соединения делают также.
При использовании жесткого припоя все почти также, только применяются другие горели — газопламенные, и в процессе пайки надо трубу проворачивать, наматывая размягчившийся припой на трубу.
Плюсы и минусы электрических моделей
Многие профессиональные мастера отдают предпочтение ручным труборезам, если появляется необходимость работы с медными трубами. Между тем, кроме ручных моделей, существуют более продвинутые технически устройства с электроприводом.
При этом электрический привод получает энергию либо от встроенного аккумулятора, либо от сети. То есть инструмент не утрачивает свойства мобильности, в чём уже привлекательный момент.
Ещё одна новинка для группы резаков меди – электрический труборез. Конструкция вполне удобная, существенно сокращает затраты физической энергии пользователя. Для качественного результата требует наработки опыта
Аккумуляторный инструмент оснащён механизмом автоматического захвата материала. Диапазон диаметров труб, доступных аккумуляторному труборезу, – 12-28 мм. На корпусе устройства имеются элементы подсветки, чем обеспечивается удобство резки в условиях плохой видимости.
Электрический труборез, конечно, существенно снижает физическую нагрузку пользователя. Всё, что требуется владельцу такого девайса, – это в режиме отреза несколько секунд удерживать аппарат весом 1,5 кг в нужном положении. Например, модель MILWAUKEE C12, при рабочей скорости 500 об/мин, отрезает часть трубы диаметром 12 мм за три секунды.
Но высокая скорость реза, да ещё в автоматическом режиме, несколько ограничивает качественные показатели. Так, устройством недопустимы отрезы медных труб короче 12-15 мм, если верить инструкции.
Такие короткие куски медных труб не допускается резать электрическим труборезом. Нарушение требований может привести к поломке инструмента, а пользователь рискует быть травмированным
При отсутствии опыта работы с электрическим труборезом, редко удаётся получить идеальный срез по причине наличия вибраций от двигателя. Наконец, рабочий механизм электрического трубореза создаёт шум на уровне 70 дБ (норма допустимого шума по СНиП – 55 дБ).
Поэтому для мастеров (особенно в области холодильной техники) ручные труборезы выглядят лучшим инструментом при всех имеющихся достоинствах электрических моделей. Резак ручного применения даёт мастеру возможность «прочувствовать» ход лезвия, установить оптимальную скорость и глубину проникновения в тело трубы.
В результате срез получается ровным и качественным, идеально пригодным для создания вальцовки или под пайку.
Инструменты для медных труб
Труборасширитель
Для прокладки трубопровода по всему дому необходимо смонтировать целую сеть трубопроводов, которую нужно разветвлять. С этой задачей как нельзя лучше, справится расширитель для медных труб, у которого на сегодня вполне доступная цена.
Значительно можно сэкономить при монтаже медных труб, если самостоятельным путем изготавливать муфты и фитинги для соединения труб между собой. Это можно осуществить с помощью специальных инструментов, которые называются отбортовщики и расширители.
В зависимости от объема выполняемых работ можно приобрести инструмент экономный с ручным приводом, либо более производительный – электрический.
Характеристика труборасширителя:
- предназначается для облегчения соединения медных труб, без использования муфт;
- конструкция этого механизма гарантирует расширение трубы на протяжении всего эксплуатационного периода трубопровода;
- головка – одна из деталей расширителя, состоит из лепестков (6 штук), которые отвечают за высококачественный обжим;
- ручки изготовлены из легкого, но прочного специального сплава.
Труборасширитель для медной трубы, его положительные свойства
Пресс-клещи
Прессование пресс — клещами
Медь очень пластичный материал, позволяющий себя без труда «деформировать», тем самым создавать механическое трубное соединение. В результате кругового обжатия специальных фитингов, вставленных в трубу, и получается такое соединение. Их совместное деформирование формирует механическое высокопрочное соединение, которое не разрушается даже при разрыве трубы.
Прессование осуществляется специальными пресс клещами, имеющих три зоны. Специальный контур клещей обжимает гребень фитинга, при этом создается полная герметичность соединения. Остальные две зоны клещей деформируют сам пресс-фитинг для связи трубы с фитингом, оставляя характерные углубления на фитингах для медных труб.
Характеристика пресс-клещей:
- при изготовлении клещей должны быть выдержаны стандарты качества не только для материала, но и для пресс-контура;
- производителем должна быть предусмотрена надежная защита клещей от коррозии для применения их в условиях стройки;
- изготавливаются пресс-клещи из специальной, закаленной стали, а потому выдерживают высокие нагрузки;
- с помощью этого инструмента создаются герметичные соединения.
Пресс клещи для медных труб — надежное и прочное соединение
Пресс-фитинги
Медь достаточно плохо соединяется с другими металлами, поэтому фитинги должны применяться тоже медные. Пресс-фитинг внешне очень похож на фитинг для капиллярной пайки, а разница заложена во внутренней его конструкции.
Технология соединения труб пресс-фитингами заключается в простых манипуляциях: отрезать трубы, очистить их от грата, откалибровать, вставить в фитинг и прижать соединение пресс-клещами.
Фитинги для труб из меди
Подведем итоги:
С помощью рассмотренных нами инструментов можно резюмировать, что прокладка и монтаж трубопровода осуществляется качественней, легче и занимает намного меньше времени. В случае, если вы еще не пользовались данными инструментами, освоить их работу не составит никаких сложностей. Перед их применением рекомендуется ознакомиться с руководством по эксплуатации.
Назначение инструмента
Медь — довольно мягкий материал, хорошо поддается любым видам обработки, в том числе и резанию. Её можно распилить ножовкой, болгаркой.
Однако настоящий профи никогда этого не сделает. И дело не только в том, что эти пилящие агрегаты произведут грубый рез с заусеницами, а после них в трубку попадет стружка. Сам срез вряд ли получится ровным, строго под прямым углом. А именно это требуется при отрезе медной трубки.
Материал достаточно дорогой, чтобы уберечь себя от ошибок при его раскрое, лишних затрат, надежнее пользоваться при резании медных труб труборезом.
Пригодится он при:
- Монтаже домашних коммуникаций отопления и водоснабжения, укладке теплых полов.
- Ремонте холодильников, кондиционеров и другой бытовой техники, содержащей медные трубные части.
- Для сантехнических и других видов домашних работ.
