Трубогиб для медных труб

Виды трубогибов

Общий принцип работы таких устройств одинаков. Однако прослеживаются некоторые особенности, исходя из приводов.

  1. Пружинный трубогиб – наиболее простой механизм. Однако использоваться он может только в случае работы с профилем диаметром до 40 мм. Он состоит из одного вала, пружины и ручки. Труба закладывается в паз и гнется с помощью нажима на нее. Работа с таким устройством требует определенных навыков и немалой силы. К ним относится трубогиб Stalex MY 22 TG.
  2. Если рассматривать станок с ручным приводом, к примеру трубогиб ручной тр 1, то работает он следующим образом: верхний давящий ролик приводится в действие с помощью механического привода. Чаще всего это вращение ручки. Вал начинает вращаться с небольшим нажимом на трубу, которая постепенно продвигается и прогибается. За следующим проходом трубы по валам давление на нее увеличивается. Арматура проходит между валами трубогиба до получения нужной формы. Такое устройство может использоваться для труб любой формы и диаметра 20 мм, 40 мм и выше. К ним относится ручной трубогиб российский тр 068 1000, Blacksmith m07, MTB10 — 40, а так же некоторые модели Stalex выше 22, к примеру, НВ 40.
  3. Гидравлический привод трубогиба представляет собой домкрат, который, нажимая на трубу, гнет ее без вращения и перемещения. Эта модель более дорогая, но намного проще в использовании. К тому же гидравлический привод позволяет контролировать угол и радиус изгиба. Такие устройства производят как отечественные заводы, так и зарубежные фирмы Blacksmith модели выше m07 и Stalex кроме вышеупомянутых MY 22 и НВ 40.
  4. Рычажный станок позволяет производить загиб тонкостенных труб углом до 180º.
  5. Арбалетный используют для загиба тонкостенных труб из цветных металлов. Позволяет делать загибы до 90º.

Цены трубогибов будут возрастать от первого пункта к третьему.

Виды ручных трубогибов

Но стоит помнить, что цена станка обратно пропорциональна простоте работы на нем, возможности установить конкретный радиус и угол изделия.

Станок для гибки труб, исходя из формы закладываемой арматуры, бывает трех видов:

  • трубогиб для круглой трубы. К ним относятся модели типа Stalex 22 и НВ 40. Особенность такого приспособления в том, что желоб на валах для прокладки трубы выполнен в форме полумесяца. Это позволяет не деформировать сечение трубы при ее загибе;
  • трубогиб для труб с прямоугольным сечением. В таких моделях желоб имеет углы для укладки профильной арматуры;
  • универсальный. Такой станок имеет либо съемные, либо раздвижные желоба. К ним относится трубогиб ручной универсальный mb32 25, 22. Универсальной можно назвать и модель Stalex НВ 40.

Как сделать трубогиб своими руками?

Цены трубогибов хоть и не заоблачные, но все же приобрести его может позволить себе далеко не каждый. Особенно в том случае, когда устройство нужно вам на один – два раза в году, а не на каждый день.

Самодельный ручной трубогиб

Трубогиб, как уже говорилось, устройство достаточно не сложное, поэтому может быть изготовлено своими руками из подручных материалов.

Самый простой способ механического станка для тонкостенных круглых труб – две доски, между которыми устанавливаются валы. Под нижние нужно сделать горизонтальные прорези для регулировки радиуса загиба. Верхний вал ставится в вертикальные прорези.

К нему крепится сверху давящий винт, а сбоку – поворотная ручка. После закладки трубы между валами, винтом прижимается верхний вал и ручкой проворачивается. И так постепенно, поджимая и продвигая трубу по валам, вы получите нужный радиус загиба.

Гидравлический станок так же можно сделать в домашних условиях. Для этого может быть использован автомобильный домкрат или лебедка.

Разновидности трубогибов

Устройства, позволяющие согнуть трубу из определенного материала, различают по конструкции и непосредственному использованию. Это может быть механическое или переносное ручное устройство. Трубки небольшого диаметра вполне можно сгибать ручным трубогибом для медных труб. Этот механизм справляется с тонкостенными элементами, диаметр которых не превышает 5 см. Его основными достоинствами можно назвать доступную стоимость и небольшую массу. Однако чтобы согнуть изделие и придать ему нужную форму, нужно приложить большое усилие. Это можно назвать единственным недостатком устройства.

Сгибание крупногабаритных труб, используемых в промышленных масштабах, выполняется на гидравлических аппаратах, работа которых осуществляется посредством гидравлического насоса.

Также стоит отметить электрогидравлическое или электрическое оборудование с числовым программным обеспечением. Одной их функций таких станков является сгибание медных труб разного диаметра. Оборудование отличается высокой стоимостью, поэтому покупать его для выполнения одной функции нецелесообразно.

Все трубогибы имеют разный механизм сгибания. По этому признаку устройства делятся на три вида:

  • Арбалетный ручной трубогиб. Устройство выполнено в форме арбалета, поэтому изгибание выполняется по принципу натягивания тетивы. В комплекте имеется шаблон, с помощью которого определенному участку трубы задается нужная величина угла. Шаблон может использоваться только для определенного диаметра трубы, сгибать трубу другого диаметра нужно по другой форме. Арбалетное устройство рассчитано на сгибание изделий до угла не более 900, при их диаметре 10-22 мм. Можно использовать такой трубогиб для импульсных трубок.
  • Сегментный трубогиб. Небольшой станок предназначен для сгибания труб, диаметр которых не превышает 42 мм. Специальным сегментом в форме полудиска, вращение которого обеспечивается ручкой, проводится вытягивание трубы. При этом изделие огибает сегментный корпус под нужным углом. Сегментный станок позволяет получить изгиб до 1800.
  • Дорновый станок. Устройство работает по следующему принципу: на участке изгиба создается напряженное состояние неравномерного сжатия, что приводит к повышению пластичности материала, снижению естественной шероховатости стенок и обеспечению плавной циркуляции рабочей среды в полости трубного изделия (подробнее: «Как использовать дорновый трубогиб правильно – правила эксплуатации»). Станки могут быть ручными, полуавтоматическими и полностью автоматическими. Для оптимальной работы трубогиба ручного для медных труб необходимо правильно настроить систему. Станки-полуавтоматы самостоятельно программируют угол сгиба, в некоторых устройствах имеется функция регулярной смазки дорна для его движения внутри трубы.

Дорновый станок для сгиба медной трубки можно изготовить своими руками. Основа конструкции – стандартная опорная рама, на которую ложатся все нагрузки рабочего процесса. В качестве рабочих элементов выступают: роликовая матрица с возможной регулировкой диаметра, передний прижим в соответствии с диаметром матрицы, направляющие, оправы для дорна и зажимы цангового типа для них. Работа выполняется посредством рычажного привода. Более габаритные изделия сгибают с помощью гидравлического привода.

Трубогиб своими руками

Дальше мы рассмотрим, как сделать трубогиб своими руками и начнемп с их видов:

  • Электромеханические – более усовершенствованные приборы. Обеспечивают качественную работу, с высокой точносью изгибает трубы разных размеров, придавая нужную форму трубе. Применяют преимущественно на заводах;
  • Гидравлические – обладают высокой скоростью, просты в использовании, не нужно прилагать физические усилия, выполняют работы в большом объеме, изгибают трубы диаметром до трех дюймов, работают от электрической сети, особенно часто используют на производстве, так как считаются профессиональными приборами;
  • Ручные – применяют при работе с трубами малого диаметра из полимеров, из цветных металлов или из нержавеющей стали. Чаще используют в частном хозяйстве, так как он уступает по силе и возможностям стационарным трубогибам. При работе с этими станками понадобится применить физическое усилие, так же не очень удобно делать несколько изгибов на одном отрезке.

От способа изгибания трубогибы могут быть:

  • Пружинные;
  • Сегментные;
  • Дорновые.

Подбирать станок следует в соответствии требуемого угла и радиуса изгиба, диаметра и толщины стенки трубы.

1 способ изготовления трубогиба: три валика

Для использования трубогибав в частном хозяйстве, особенно для разового применения не обязательно покупать этот прибор в магазине, ведь его можно сделать собственноручно, используя чертеж. Вы можете сделать трубогиб своими руками, используя следующий принцип: труба проходит между тремя роликами сначала одним концом, а затем другим. Кстати, если изогнутый металл вам нужен для строительства металлической конструкции, то скорее всего, вам будет интересно узнать, как изготовить лазерный уровень своими руками.

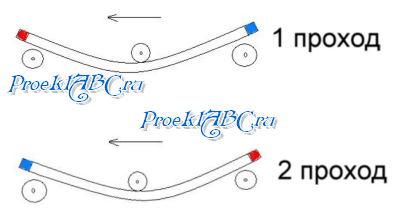

Таким образом, чтобы сделать трубогиб, можно соорудить из трех роликов или валиков. Два из них нужно установить в одной осевой плоскости. Расстояние межу осями должно быть примерно от 300 до 400 мм. Третий ролик следует расположить посередине над первым и вторым роликом и прикрепить ходовым винтом или домкратом. Ролик может вертикально подниматься и опускаться, регулируя тем самым радиус изгиба. При помощи ручного привода станок может двигается и изгибать трубы с диаметром 25 мм. Для тех, кто понимает строительные чертежи, приведу несколько иллюстраций.

Если у вас есть специальные станки, которые обрабатывают металл, вы можете изготовить сборно-разбороныое приспособление.

2 способ: ручной трубогиб из двух труб своими руками

Для изготовления более простого трубогиба своими руками вам понадобится:

Два отрезка стальных труб, диаметр которых должен составлять от 70 до 150 мм. Эти отрезки следует забетонировать в строго вертикальном положении в емкость (можно использовать таз). Между трубами должен быть промежуток в 40 – 50 см.

Трубы можно не бетонировать, просто приварить к хорошо укрепленному основанию.

Трубу, которую нужно изогнуть, следует вставить одним концом в промежуток между стальными трубами и изогнуть под необходим углом. Такой трубогиб можно использовать для труб, диаметр которых составляет не больше 40 мм.

Если труба короткая, нужно вставить в него толстую по структуре арматуру и изогнуть.

3 способ: трубогиб своими руками с использованием нагрева

Еще один способ сделать трубогиб – «горячий» метод. Благодаря такому воздействию изгиб получатся плавным.

Для начала нужно заполнить трубу хорошо просеянным, отобранным кварцевым речным песком. Такой песок не прилипнет к внутренним стенкам трубы. Затем заткнуть плашкой из дерева один конец трубы. Длина этой пробки должна равняться двум диаметрам трубы. Второе отверстие трубы следует заткнуть так же, как и первое отверстие. Для того чтобы газы и пары беспрепятственно выходили, нужно просверлить маленькие отверстия на конце трубы. Участок, который нужно изогнуть, для точности обработки, следует отметить мелом. Чтобы изогнуть трубу на 90°, нужно нагреть отрезок трубы на шесть ее диаметров, на 45° – трем, на 60° – четырем. После того как труба нагреется нужно аккуратно согнуть ее по шаблону с помощью самодельного трубогиба.

4 способ изготовления трубогиба своими руками: гнем по шаблону

Это довольно нестандартный метод изготовления трубогиба своими руками. Вот его суть: вам необходимо сварить половину арки, как на чертеже.

Труба, которую нужно будет изогнуть должна вставляться в специальный ухват

Таким образом, можно выполнять необходимые работы из подручных средств, не затрачивая лишних денег. Рекомендую также ознакомиться с тем, как изготовить бетономешалку своими руками.

Разновидности современных механических трубогибов

Гибочные устройства отличаются как по конструкции, так и по способу их применения. Выбирая трубогиб, необходимо отталкиваться не только от параметров требуемого обработки трубопроката, но и от того, как работает трубогиб, его технических характеристик.

Пружинный трубогиб

Пружинный.

Отличающийся компактностью и сравнительно небольшим весом пружинный трубогиб представляет собой достаточно простую конструкцию. Основой инструмента является выполненная из высококачественной стали пружина, витки которой плотно прилегают друг к другу. Сгибание можно производить практически под любым углом. С помощью такого приспособления сделать змейку из заготовки не составит труда. При этом перелом трубы практически исключается.

Как работает трубогиб пружинного типа?

  1. обрабатываемое изделие соответствующего диаметра вставляется в воронку, после чего пружину нужно протянуть по трубе до места предполагаемого сгиба;
  2. посредством физического усилия обхваченная обеими руками пружина с находящейся внутри трубой сгибается в требуемом направлении;
  3. достигнув необходимого угла сгиба, остается всего лишь снять пружину через тот же конец медной трубы, на который она была натянута.

Рычажный трубогиб

Рычажный трубогиб Sparta.

Механическое устройство рычажного типа отлично справляется с трубами, диапазон диаметров которых варьируется в пределах 6–22 мм. Имея два удобных рычага, он способен легко загибать медные трубчатые изделия, образуя угол в 90 градусов. Значительных физических усилий это не требует. Приспособление используют в работе с трубками небольшого диаметра. Крупногабаритные трубы в данном случае согнуть не получится.

Для выполнения операции необходимо поместить трубу в закрепленный на одном рычаге гибочный шаблон, после чего прижать ее башмаком, которым оснащен второй рычаг. При неспешном сведении двух ручек-рычагов медное изделие сгибается на требуемый угол, контролировать который можно посредством нанесенной как на шаблон, так и на башмак разметки.

Как работает трубогиб арбалетного типа?

Арбалетный.

Форма арбалета позволяет осуществлять сгибание, угол которого не превышает 90 градусов. Для того чтобы задать необходимую величину угла, используется входящий в комплект устройства шаблон, рассчитанный на определенный диаметр обрабатываемой медной заготовки.

Арбалетные устройства работают по принципу натягивания тетивы. Конструкция включает в себя храповый механизм и рычаг привода, посредством механического воздействия которых происходит изменение формы трубчатого изделия.

Сегментный трубогиб

Название данного устройства объясняется наличием в его конструкции специального шаблона, роль которого выполняет сегмент в виде половины диска. Также на рукоятке имеется вращающийся валик, за счет воздействия которого на медную трубку установленное в трубогиб изделие сгибается в соответствии с формой сегментного корпуса.

С помощью такого инструмента можно гнуть трубы диаметром до 42 мм. При этом есть возможность добиться изгиба, угол которого составит 180 градусов.

Особенности гидравлических и электрических устройств

Использование оборудования профессионального назначения позволяет добиться повышенной точности сгиба, предварительно задав необходимые настройки.

Гидравлический. Как работает трубогиб?

Гидравлические трубогибы могут быть как ручными, так и стационарными. В заводских условиях преимущественно используются аппараты в виде станков. Благодаря гидравлике никаких особых усилий при работе с таким оборудованием не требуется, вне зависимости от диаметра обрабатываемых изделий.

Электрический.

Электрический трубогиб по принципу действия схож с ручным инструментом рычажного типа. Однако в данном случае физическую силу заменяет электропривод, посредством которого происходит сгибание трубы по шаблону определенного диаметра. В основном такое оборудование задействовано на производственных площадках.

Зная как работает трубогиб можно безошибочно подобрать модель под конкретные нужды.

Разновидности современных трубогибов

Приспособления для гибки трубного проката так и называются — трубогибами. Инструмент может быть ручным или представлять собой стационарное оборудование. Переносные трубогибы для медных труб используются на месте монтажа инженерных коммуникаций. Стационарные механизмы применяются на промышленных предприятиях. Это оборудование с повышенной точностью и большим количеством настроек. Все виды приспособлений для гибки медного трубного проката отличаются друг от друга способом действия.

Пружинный

Отличительной чертой трубогиба пружинного для медных труб является простая конструкция. Устройство изготавливается из высокопрочной стали. Пружинное приспособление состоит из плотных упругих витков. Один конец инструмента имеет расширение в виде раструба, чтобы можно было его удобно надевать на трубу. Пружина для гибки подбирается под конкретный диаметр трубного проката.

Приспособление изгибается вместе с трубой на требуемый угол исключительно за счет физической силы человека. После выполнения операции устройство снимается с медного изделия через тот же конец, который ранее использовался для его надевания.

Трубогиб пружинный.

К достоинствам трубогиба в виде пружины относится:

  • небольшой вес;
  • низкая цена;
  • удобное использование даже в стесненных условиях.

Недостатком пружины является трудность получения точного требуемого угла изгиба, потому что он всегда определяется на глаз. К минусам также относится затруднительное надевание и снятие изделия с участка трубопровода, находящегося на большом удалении от открытого (свободного) торца трубного проката.

Видеообзор пружинного трубогиба.

Ручной

Устройство тоже отличается простой конструкцией. С помощью ручного трубогиба изгибается медный прокат диаметром 5-125 мм. Основной деталью изделия является оправка, имеющая конкретный радиус скругления. Он может составлять 43, 60 или 87 мм. Оправка вставляется в трубу или натягивается на нее.

Ручной способ изгибания проката подразумевает использование физической силы. Это является основным минусом данного метода, по этому он не нашёл широкого применения на практике.

Механический

Инструмент механического типа более удобен в эксплуатации, чем ручные приспособления. С его помощью можно с высокой точностью согнуть трубу на необходимый угол, затратив на операцию незначительные физические усилия.

Производители выпускают механические трубогибы следующих видов:

Рычажное изделие — это безотказный инструмент с простой конструкцией, позволяющий согнуть прокат с диаметром от 6 до 22 мм максимум на 90°. В конструкции приспособления присутствуют два рычага. Один из них оснащен башмаком, а другой — шаблоном для гибки. Эти два элемента имеют разметку. Она позволяет точно выставлять угол изгиба.

Рычажный механизм.

Сегментное изделие, сгибающее максимум 42-миллиметровые трубы на угол, предельное значение которого составляет 180°. Конструкция оснащается сменными упорами. Они позволяют гнуть трубный прокат разного диаметра. Он в инструменте размещается между валиком и элементом, представляющим собой половину диска. Когда рукоятка приспособления начинает вращаться, этот сегмент поворачивается. В результате происходит наматывание трубы на его корпус.

Сегментное устройство.

Арбалетное изделие, оснащенное рычажной системой, являющейся частью храпового механизма. Конструкция позволяет изгибать прокат диаметром от 10 до 22 мм на угол, максимальное значение которого равно 90°. В комплект приспособления входят сменные пуансоны. Это опорные башмаки в определенном количестве. Их число влияет на цену устройства.

Трубогиб арбалетный для медных труб.

Гидравлический

Устройство представляет собой один из видов арбалетного инструмента, оснащенного дополнительно гидравлическим приводом. Это приспособление относится к профессиональным изделиям. Его можно использовать для изгиба труб диаметром до 50 мм.

Производители выпускают гидравлические трубогибы с разными вариантами настроек, что позволяет максимально точно выполнять требуемую работу. В конструкции инструмента присутствует толкатель. Он имеет вид домкрата, создающего усилие минимум 6 тонн.

Электрический

Приспособление тоже является профессиональным инструментом. Изделие отличается высокой ценой, громоздкими размерами и наличием системы рычагов. Последний узел приводится в движение с помощью электрического привода.

Это интересно: Цанговые зажимы для соединения труб: разновидности фитингов и их особенности

Изготовление своими руками

Трубогиб для медных труб можно изготовить самостоятельно. Для этого нужно выполнить несколько действий:

  1. Изготовить основу самодельного агрегата из металлической трубки. На одном из краев просверлить отверстие, вставить в него основной шкив.
  2. Проделать еще одно отверстие для закрепления стопора Т-образной формы.
  3. Ручки изготовить из металлических пластин толщиной 4 мм.

После изготовление устройства для сгибания трубок из меди нужно научиться им пользоваться. Основу необходимо зажать тисками, ось зафиксировать в подготовленном заранее отверстии, закрепить рукояти. Останется установить стопор, начать работать.

Второй вариант — самодельный улиточный трубогиб. Для выполнения работ нужно подготовить:

  • металлические листы;
  • швеллера, металлическую цепь;
  • 2 звездочки, 3 вала;
  • подшипники, прижимной винт;
  • металлическую трубу.

Сборка:

  1. Основание установки сварить из двух швеллеров, которые должны быть расположены параллельно. Для соединения используется металлическая пластина.
  2. Надеть на валы подшипники, приварить детали к основанию.
  3. Надеть на валы звездочки, приварить их. Натянуть между ними цепь.
  4. Вырезать боковые направляющие из металлического листа, приварить их к основанию.
  5. Изготовить основание для закрепления втулки. Приварить ее к металлической пластине.
  6. Закрутить прижимной винт.
  7. На винте закрепить рукояти из трубы.

Медные трубы применяются для изготовления различных трубопроводов. Чтобы сделать систему сложной конфигурации, понадобится специальный трубогиб. Этот инструмент можно купить в строительном магазине или изготовить самостоятельно.

Изготовление своими руками

Изготовление простейшего трубогиба шаблонного типа

Простой прокатный станок для гибки труб можно изготовить даже из дерева. Естественно, это будет ручной трубогиб, в конструкции которого можно даже не предусматривать прижимной ролик, если использоваться он будет для тонкостенных изделий. Шаблон для такого устройства изготавливается из деревянной доски, толщина которой должна быть такой, чтобы превышать диаметр самой трубы.

Деревянный шаблон для простейшего ручного трубогиба

Для удобства работы имеет смысл озадачиться профилированием шаблона со стороны его торца, дабы избежать соскакивания трубы в процессе сгибания. В этих целях можно сложить две доски, у которых предварительно спилить по одной грани, создав таким образом своего рода желоб. Сделанный предварительно выполняется чертеж поможет избежать ошибок.

При использовании подобного трубогиба шаблон крепят к надежному основанию, а с левой стороны от него (для правшей) закрепляют упор. Трубу, которую необходимо загнуть по требуемому радиусу, заводят между шаблоном и упором и аккуратно гнут ее, следя за тем, чтобы она не соскочила с шаблона.

Разборный шаблон из крюков

С помощью такого трубогиба, сделанного из подручных материалов, можно выполнять сгибание по большому радиусу изгиба. Можно избежать изготовления деревянного шаблона и упростить приспособление, заменив его на зафиксированные на основании металлические крюки, расположенные по окружности с требуемым радиусом загиба. Удобно такое устройство тем, что размеры загиба в любой момент можно изменить, расположив крюки-упоры по окружности с другим радиусом.

Вооружившись ручной лебедкой, можно значительно расширить диапазон производимых работ за счет заметного увеличения тягового усилия для сгибания труб.

Лебедка поможет расширить функциональность простейшего ручного трубогиба
