Токарный станок по металлу ТВ-7

Эксплуатация

Инструкция по эксплуатации обращает внимание, прежде всего, на необходимость соблюдения мер безопасности. Основные правила:

  • монтаж оборудования производить на жестком фундаменте, уровнем проверить горизонтальность установки. От правильной установки в значительной мере зависит точность работы;
  • надежно заземлить станок в соответствии с требованиями;
  • использовать деревянную решетку в качестве подставки;
  • обрабатываемые детали закреплять надежно;
  • пользоваться резцами с правильной заточкой;
  • закреплять деталь в патроне, чтобы кулачки ее захватывали на максимально возможную величину;

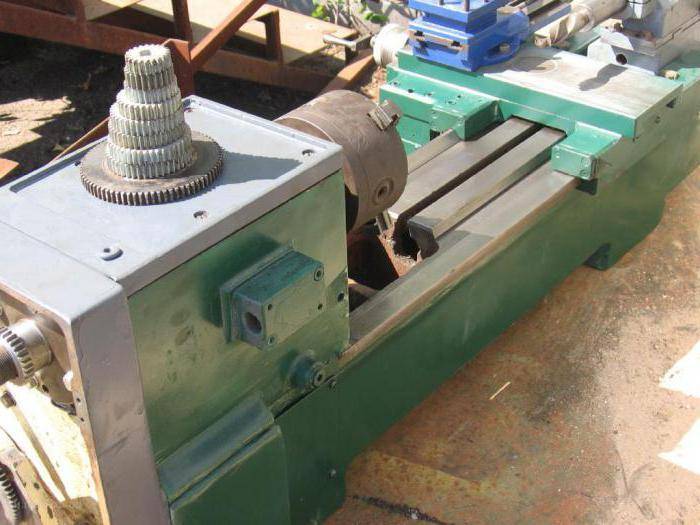

Патрон, на фото хорошо видны направляющие

  • не свинчивать патрон внезапным торможением;
  • закреплять в патроне без упора на центр задней отцентрированные детали длиной не более двух диаметров. При большей длине использовать центр;
  • установив детали в центрах, проверить фиксацию задней бабки;
  • своевременно удалять стружку крючком.

Уход за станком

Для надежной и долговечной работы необходимо соблюдать правила:

  1. Прежде чем производить переключения, следует полностью остановить станок. Если шестеренчатая пара не зашла в зацепление, не включилась зубчатая муфта, проверните рукой патрон до зацепления шестерен или муфты. Переключения при неполной остановке станка приводят к ударам, что вызывает быстрый износ и поломки шестерен, муфты.
  2. При установке патрона прочищают резьбу. Загрязненная резьба приводит к заеданию патрона, поломке шпинделя.
  3. Ухода требуют сальники суппорта. В них постепенно накапливается стружка, которая повреждает направляющие.
  4. Следят, чтобы после суппорта на направляющих не появлялся грязный след. Если только становится заметным грязный след, его смывают, а направляющие смазывают чистым маслом.
  5. Не следует перегружать станок. От перегрузки появляется повышенный шум, пробуксовывают ремни, перегреваются подшипники и электродвигатель.
  6. Если деталь протачивается в центрах, пиноль выдвигают на самую малую величину: крепление будет закреплена прочнее, а пиноль прослужит дольше.

Смазка

Своевременная смазка гарантирует безотказную долговечную работу. Смазке подлежат трущиеся детали, винты, валы, шестерни, подшипники. Смазывают такие узлы:

  1. Переднюю бабку через верхнюю крышку. Для контроля уровня служит маслоуказатель.
  2. Понижающую коробку через пробку. Для контроля уровня служит маслоуказатель.
  3. Коробку подач через лоток в верхней части. Оттуда по фитилям оно подается на трущиеся поверхности и шестерни. В корыте всегда должно быть немного масла. Накопившееся масло сливают через пробку снизу.
  1. Гитара: консистентной смазкой смазываются шестерни и втулка.
  2. На станине все механизмы, подшипники, направляющие смазываются вручную до начала работы.
  3. В фартуке все смазывается через отверстие внизу суппорта. Смазка проводится каждый раз перед началом работы.
  4. В суппорте все смазывается вручную перед работой.
  5. Задняя бабка. Смазывают пиноль, опору винта перед работой.

Конструктивные узлы станка и их характеристики

Используется классическая схема сборки. Управление функциональным резаком проводится механически образом или вручную. Приведение в работу и остановка осуществляются при помощи специальной кнопки.

Станина станка

Станина является необходимым соединительным элементом токарного станка. Благодаря ней все узлы надежно крепится друг к другу и совместно могут выполнять работу. При этом передняя часть станины является механизмом передвижения каретки, а задняя необходима для работы задней бабки. На лицевой стороне установлена рейка и ходовой винт. Сама же форма станины коробчатая, направляющих две. Станина держится в неизменном положении на двух тумбах, которые обеспечивают безопасность использования станка ТВ 3.

Передняя бабка

У передней бабки есть два основных свойства. Первое заключается в том, что она поддерживает и не дает выпасть из агрегата детали, которая в данный момент обрабатывается. Второе же предназначение — это придание элементу вращательного движения, благодаря чему возможна обработка. В ТВ 3 передняя бабка выполняет функции коробки передачи скоростей. Передача движения происходит по алгоритму:

  • индивидуальный электроноситель;
  • шпиндель;
  • первый вал;
  • закрепленная на первом валу шестерня;
  • второй вал;
  • несколько видов шестеренок на втором валу;
  • третий вал;
  • несколько шестеренок на третьем валу.

Последний блок шестерен сцепляется с блоками вторых и предает им движение. В результате блоки передаются на шпиндель основного станка, который и проводит обработку элемента. При этом происходит это при помощи шайбы, которая установлена на резьбе устройства.

Момент вращения передается несколько раз и достигает необходимого размера и мощности

При этом важное значение имеет позиционирование и установка шестерней на нескольких валах, так как они определяют то, какая мощность подается. Передаточное отношение определяется, каково будет число оборотов

Передаточный механизм

Механизм необходим для поступления момента вращения от коробки скоростей к передачам. Скорость суппорта, шаг меняется в зависимости от установки позиции шестерней. Передаточный механизм включает в себя кронштейн с первым валиком из трех шестерней (72 зубьев), вторым из четырех (42 зубьев). Второй вал сцеплен со следующей шестерней (70 зубьев), а первый с коробкой скоростей. Есть формула, определяющая размер передаточного отношения: i = 24/72 * 42/70 = 1/5.

Количество передаточного отношения остается постоянным, так как в токарном станке ТВ 3 нет возможности устанавливать иные по своим техническим характеристикам и количеству зубьев шестерни. Работа механизма опасна, ученик защищен слоем железа, который устанавливается в виде кожуха.

Коробка подач

Коробка получает момент движения из передаточного механизма. При этом есть возможность становить подачу суппорта от 0,4 до 0,6, а резьбу с шагом от 0,6 до 1 мм.

В зависимости от передвижения шестерни меняется ход валика. Если рычаг помещается влево, то цепляется муфта — движение будет у ходового винта.

Коробка передач защищена от постороннего воздействия. В механизм можно заливать масло, когда в этом есть необходимость, через специальные отверстия. Коробка плотно крепится к станине.

Суппорт

Суппорт позволяет крепить и перемещать резец в зависимости от размеров, диаметра и формы обрабатываемого изделия. Суппорт на токарном станке ТВ 3 имеет четыре каретки, которые приводят соответствующие гайки и винты в работу. Суппорт является деталью, которая часто изнашивается из-за появления зазора между каретками. Если возникают проблемы, то регуляция производится специальными планками.

Фартук

Фартук предназначен для регуляции подачи. Посредством него регулируется, происходит работа при помощи ходового винта, валика, ручным способом или механизировано. Ручная и механическая подача осуществляется разными методиками. Первая при помощи маховика на втором валу, а вторая благодаря скользящей шпонке.

Задняя бабка

Эта деталь необходима для удержания в ровном положения другого конца обрабатываемого элемента. Установка производится в пиноль конусной формы. Для установки в правильном положении используются винты, гайка и зажимы, расположенные около механизма. Задняя бабка изменяет свое положение в зависимости от того, каким образом происходит обработка детали на токарном станке.

Особенности эксплуатации

Ознакомившись с инструкцией по эксплуатации описываемого оборудования, вы сможете понять, что главной задачей является соблюдение мер безопасности при использовании устройства. Оборудование должно быть установлено на жестком фундаменте, перед окончательной установкой необходимо удостовериться в том, что пол имеет горизонтальный уровень. От того, насколько правильно будет располагаться устройство, зависит точность работы.

Токарный станок ТВ-7, технические характеристики которого были упомянуты выше, должен быть заземлен в соответствии с требованиями

Перед началом работы важно хорошо зафиксировать детали. В качестве подставки обязательно должна быть использована деревянная решетка

Оператору следует применять резцы, которые обладают правильной заточкой.

Деталь должна быть зафиксирована в патроне, чтобы кулачки захватили элемент на максимальную величину. Внезапное торможение не должно стать способом свинчивания патрона

Детали должны быть установлены в центрах, важно при этом удостовериться в фиксации задней бабки. Стружку следует удалять своевременно, используя крючок

Общая характеристика аппарата и его аналогов

Существует несколько модернизированных вариантов школьных винторезных станков. Первая модель станка ТВШ 2 стала родоначальником всей серии токарно-винторезных агрегатов, используемых в школах для обучения навыкам резьбы.

Первый токарный станок ТВШ 2 выпущен в середине XX века. Агрегат обладал тремя подачами и мог выполнять три разновидности резьбы. На смену устаревшей модели пришла модернизированная версия твш 3, которую со временем заменил аппарат ТВ 4. На смену ТВ 4 пришла модель ТВ 6.

В последующие годы была создана усовершенствованная модель станка ТВ 7, отличающаяся от предыдущей устройством коробки скоростей и передней бабки. Переключение скоростей на агрегате осуществляется путем переброски приводного ремня, а также благодаря понижающей коробке с двумя скоростями.

Учебные агрегаты ТВ 7 способны нарезать порядка 6 видов резьбы, а количество подач на них стало равняться 8.

Поскольку скорость вращения шпинделя на токарно-винторезном агрегате ТВ 7 переключается перебрасыванием ремней, то на шпиндельной бабке были удалены две рукоятки.

Шпиндельная бабка станка

Выпущенные позже устройства ТВ 9 и ТВ 11 имели возможность выполнять следующие токарные работы:

  • сверление
  • нарезание резьбы;
  • расточка, проточка поверхностей в форме конуса и цилиндра;
  • подрезание торцов;
  • отрезка.

Винторезный станок ТВ 11 отличается от других моделей увеличенным параметром расстояния между центрами. Для него он составляет 750 мм. Межцентровое расстояние для агрегата ТВ 9 составляет 525 мм, что заметно превышает указанный показатель у модификации ТВ 7М — 275.

Все выпущенные агрегаты имеют класс точности Н.

https://youtube.com/watch?v=J65pSRPsChQ

ТВ 7М

Изучив характеристики модели ТВ 7, нельзя не рассмотреть технические аспекты альтернативного решения в лице ТВ 7М.

ТВ 7М выпускался тем же Ростовским станкостроительным заводом. Выпуск модели ТВ 7М начался в 1956 году.

ТВ 7М — это универсальный настольный токарно-винторезный станок. Его предназначение — это обучение профессиональных токарей. На данном станке можно тренироваться в проведении всевозможных токарных мероприятий. При этом станок ограничивает по предельной массе обрабатываемой заготовки — до 5 кг.

С помощью ТВ 7М можно выполнять следующие токарные операции:

  • Отрезать;
  • Сверлить;
  • Нарезать резьбу;
  • Подрезать торцы;
  • Протачивать конические и цилиндрические поверхности;
  • Растачивать заготовки цилиндрической и конической формы.

Хотя производство ТВ 7М было начато не один десяток лет назад, данное токарно-винторезное оборудование продолжают выпускать.

Технические характеристики

Чтобы сопоставить ТВ 7 и ТВ 7М, рассмотрим технические характеристики последнего. Это позволит определить имеющуюся разницу между ними.

  • Габариты установки — 1120 на 640 на 680 мм;
  • Вес — 220 кг;
  • Электрический двигатель асинхронного типа с мощностью 750 Вт (против 1,1 кВт у модели ТВ 7);
  • Конус Морзе на задней бабке станка — №2;
  • Предельное перемещение пиноли задней бабки — 65 мм;
  • Класс точности — Н;
  • Предельный диаметр заготовки при размещении над станиной -220 мм;
  • Максимальный диаметр заготовки при установке над суппортом — 100 мм;
  • Предельная длина заготовок в центрах — 275 мм;
  • Максимальная длина детали в патроне — 250 мм;
  • Высота держателя резца — до 16 на 16 мм;
  • Предельный вес обрабатываемых деталей — 5 кг;
  • Диаметр отверстия шпинделя — 18 мм;
  • Максимальный диаметр устанавливаемых прутков — 17 мм;
  • Конус Морзе шпинделя станка — №3;
  • Количество ступеней при прямом и обратном вращении шпинделя — 6.

Оба представленных токарно-винторезных станка имеют объективные преимущества и весомые технические характеристики. Но выбор относительно их покупки вам следует решать самостоятельно, опираясь на личные требования и представления об оптимальном токарно-винторезном устройстве.

Токарный станок модели ТВ-7, часто называемый «Школьник», позволяет эффективно осваивать как теоретические, так и практические азы токарного дела. Данный станок пришел на смену модели ТВ-6, которая была подвергнута незначительной модернизации. Основное отличие данных школьных станков состоит в том, что у них по-разному устроены коробки скоростей и шпиндельные бабки.

Понижающая коробка скоростей токарного станка ТВ-7 имеет два режима работы. Частота вращения шпинделя регулируется с ее помощью, а также посредством ручной переброски приводного ремня на требуемую позицию. В конструкции ТВ-7 не предусмотрены рычаги для переключения скоростей, которые присутствовали в более ранних моделях.

Основными конструктивными элементами токарного станка ТВ-7 являются:

  • несущая станина;
  • передняя и задняя бабки;
  • защитные щитки, кожух и экран;
  • переключатель;
  • суппорт;
  • коробка переключения подач;
  • двухступенчатая коробка переключения скоростей (понижающая);
  • гитара;
  • фартук оборудования;
  • светильник для освещения зоны обработки;
  • несущие тумбы.

Характеристики станка ТВ-7

Технические возможности токарного станка ТВ-7 позволяют использовать его для выполнения следующих технологических операций по обработке металла:

  1. проточки и расточки поверхностей, имеющих цилиндрическую и коническую конфигурацию;
  2. подрезки торцов заготовки;
  3. отрезки части заготовки;
  4. сверления;
  5. нарезания резьбы метрического типа и др.

Назначение, область применения

Ниже представлено описание настольного токарно-винторезного станка ТВ-16 производства Машиностроительного завода им. С.М.Кирова, г. Алма-Ата.

Станок ТВ-16 является настольным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в мастерских школ для политехнического обучения.

Настольный токарно-винторезный станк ТВ-16 имеет упрощенную конструкцию:

  1. Отсутствует коробка скоростей — скорости шпинделя переключаются переброской ремней между ручьями шкивов;
  2. Отсутствует коробка подач — скорость подачи или шага нарезаемой резьбы задается набором шестерней в гитаре;
  3. Отсутствует ходовой вал — механические подачи суппорта обеспечивает только ходовой винт.

Несмотря на урезанную конструкцию станок может производить следующие виды токарных работ по металлу:

  • Проточку и расточку цилиндрических и конических поверхностей
  • Подрезку торцов
  • Отрезку
  • Нарезание метрических резьб
  • Сверление и ряд других работ

Основные технические характеристики станка тв16

  • Наибольший диаметр изделия типа Диск, устанавливаемого над станиной — Ø 160 мм;
  • Наибольший диаметр точения над верхней частью суппорта — Ø 90 мм;
  • Диаметр отверстия в шпинделе — Ø 18 мм;
  • Расстояние между центрами — 250 мм;
  • Наибольшая длина обтачивания — 250 мм;
  • Мощность электродвигателя — 0,4 кВт;
  • Напряжение питающей сети ~380/220В.

Привод станка осуществляется от асинхронного электродвигателя ~380 или 220В через 2-х ступенчатый шкив контрпривода и 3-х ступенчатый шкив шпинделя. За счет переброски клиновых ремней можно понизить частоту вращения шпинделя и получить одну из 6-и скоростей, необходимую для резьбонарезания метчиками, а также для тяжелых работ, требующих повышенного крутящего момента. Повышенная скорость шпинделя используется для чистовых работ. Направление вращения шпинделя определяется двигателем.

Шпиндель токарного станка ТВ-16 получает 6 ступеней вращения (160, 250, 400, 630, 1000, 1600 об/мин) от привода станка.

Передний конец шпинделя танка ТВ-16 имеет резьбу М39х4, поэтому для установки токарного патрона на шпиндель необходим промежуточный фланец (его называют, также, план-шайба) (смотрите статью Токарные патроны). Стандартный патрон для станка ТВ-16 — Ø100 мм.

  • Передний конец шпинделя — М39х4 мм;
  • Внутренний (инструментальный) конус шпинделя — Морзе 3;
  • Стандартный диаметр токарного патрона — Ø 100 мм;
  • Диаметр сквозного отверстия в шпинделе — Ø 18 мм;
  • Пределы чисел оборотов шпинделя в минуту (6 ступеней) — 160, 250, 400, 630, 1000, 1600 об/мин;
  • Наибольший диаметр прутка — Ø 17 мм;
  • Торможение шпинделя — нет;
  • Реверс шпинделя — реверс электродвигателя пакетным трехполюсным переключателем на два направления.

От шпинделя движение передается на гитару, и от гитары на ходовой винт.

  • Пределы продольных подач — 0,01..0,15 мм/об (18 ступеней);
  • Нарезаемая метрическая резьба с шагом — 0,2..3,0 мм (18 размеров);

Для нарезания резьб в гитаре используется 4-е шестерни — a, b, c, d = 100. Формула настройки гитары на необходимый шаг резьбы:

T = a/b х c х 3/100

где a, b, c, d — число зубъев сменных зубчатых колес гитары. Т — шаг нарезаемой резьбы в мм.

Для настройки продольных подач в гитаре используется 3-и шестерни — a, b, c и планетарная передача. Формула настройки гитары на необходимую скорость подачи:

S = a/b х c х 3/2000

где a, b, c — число зубъев сменных зубчатых колес гитары. S — подача в мм на оборот.

Особенности станины токарного агрегата ТВ-320

Вся конструктивная оснастка станка располагается на чугунном основании, которое имеет коробчатую конфигурацию. В верхнем участке главной опоры оборудования размещены 4 направляющие, три из которых призматические, а одна – плоская. Они установлены на двух чугунных стойках. По призматическим направляющим перемещается поддерживающий узел (суппорт) агрегата, а по остальным задняя бабка.

В левой тумбе опоры располагается блок скоростей токарного агрегата, отдел с электрооборудованием, электропривод, резервуар для охладителя.

Устройство шпиндельной бабки агрегата

Передний узел токарного станка ТВ-320 сделан из чугуна способом литья. В лицевой области токарного станка размещен узел перебора скоростных режимов, а в оборотной части – активный механизм блока подач, функционирующий в нескольких (прямое, обратное) направлениях.

Нагрузка реза, влияющая на шпиндельный механизм по его базисной точке, принимается упорным подшипником.

Компоненты шпиндельной системы должны обладать определенными свойствами:

  • расстояние между звеньями заднего оплота – 0,01– 0,015 мм;
  • промежуток промеж подшипника и полого вала в поперечном направлении – 0,015–0,03 мм.

Узел агрегата, посредством которого осуществляется изменение подачи, располагается в левой области шпиндельной бабки. Регулировка подшипников качения этого узла выполняется с помощью индивидуальных гаек.

Механический держатель для резцов (суппорт агрегата)

Предназначение поддерживающего узла в токарном станке заключается в решение двух дилемм:

  • на приспособление можно закрепить режущий инструментарий;
  • передвижение токарного реза в продольном и поперечном направлениях.

Продольное передвижение бывает ручным либо механическим. Внутри конструкции предусмотрены два Т-образных паза для монтажа добавочного реза. Перпендикулярное передвижение осуществляет каретка из резцовых салазок, а уровень регулируется посредством двух упоров – шарикового и поперечного вида.

Назначение фартука токарного агрегата

Располагается с лицевой стороны. Специальная оснастка позволяет уберечь устройство от аварийной ситуации, когда происходит внезапный пуск рабочего ролика и винта.

Активная позиция маточной гайки напрямую связана с расположением рукояти, которая отвечает за перевод подач. Данное включение возможно лишь, когда рукоять расположена в средней точке.

При появлении перегрузок в токарной системе во время обработки болванок срабатывает аварийное отключение подачи, которое называют устройством падающего червяка.

Функции блока оборотов агрегата

Через коробку скоростей передается вращательное действие от главного электродвигателя к шпиндельному механизму. На 3 валах блока имеется два коробки шестерен, которые обеспечивают девять скоростей вращения шпинделя. Можно контролировать натяжку ремней, передающих вращательные движения, посредством передвижения корпуса блока скоростей по особым пазам. Если возникает цель передвинуть коробку, то следует ослабить фиксирующие болты.

Чтобы ролики легче претерпевали нагрузки, для этого в их основании размещены подшипники (шарикового и роликового типа), промежуток в которых контролируется особыми винтами и гайконарезными соединениями.

Типовая комплектация станка ТВ-320 предоставляет возможность наносить резьбу метрического типа. Чтобы нанести другой вид резьбы потребуется установка вспомогательных шестерен. Комплект специальных зубчатых колес подбирается на основании таблицы, расположенной на гитаре.

Устройство задней бабки агрегата

Если перемещать бабку в поперечном направлении, то можно обрабатывать детали с конусной поверхностью. В свою очередь, продольное передвижение регулируется винтом и соединительной гайкой. Винт вращается маховиком. За положение пиноли отвечают два клеммных сухаря, связанных с регулирующей рукоятью.

Как правильно выбрать станок б/у

ТВ-7 снят с производства, поэтому купить можно только агрегат, бывший в употреблении. Поиск продавцов осуществляют чаще всего в интернете. В частности, на сайте бесплатных объявлений Avito.Кроме того, есть много других сайтов, где также можно приобрести станок, например, биржа станочников. Цены колеблются от 25 тыс. рублей до 85 тыс. рублей. Понятно, что цена зависит от сохранности, технического состояния оборудования.

Прежде всего, необходимо связаться с продавцом и в разговоре выяснить состояние агрегата. Если принято решение о покупке, следующий важный шаг — осмотр и испытание станка

Осмотр начинают с самой важной части — направляющих станины, проверяют их износ, который должен быть минимальным. Впрочем, возможно найти станок б/у практически без износа, все зависит от того, в каких условиях и сколько он использовался

Дальше осматривают и проверяют работу следующих узлов:

  • передвижение суппорта, люфт, возможность его регулировки;
  • вращение шпинделя: легкое, бесшумное, без вибрации говорит о хорошем состоянии подшипников;
  • состояние кулачкового патрона: надежность зажима, легкое, без заеданий, перемещение кулачков;
  • работу резцовой головки: поворачивание, фиксация; надежность крепления резцов;
  • состояние задней бабки: передвижение по направляющим, фиксация, пиноль;
  • работу рукояток, состояние регулировочных болтов и гаек, резьбовых соединений.

Очень хорошо, если есть возможность проверить установку в работе на разных режимах. Такое испытание даст самую правдивую картину действительного состояния станка.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
