Самодельные сверлильные станки из фотоувеличителя и микроскопа

Конструктивные элементы сверлильного мини-станка

Сверлильные мини-станки, собранные своими руками, могут серьезно отличаться друг от друга: все зависит от того, какие комплектующие и материалы были использованы для их изготовления. Однако как заводские, так и самодельные модели такого оборудования работают по одному принципу и предназначены для выполнения схожих функций.

Сделать станок будет проще, если для сверлильной головы взять салазки от компьютерного дисковода

Несущим элементом конструкции сверлильного станка для печатных плат является станина-основание, которая также обеспечивает устойчивость оборудования в процессе выполнения сверления. Исходя из назначения данного конструктивного элемента, изготавливать станину желательно из металлической рамки, вес которой должен значительно превышать суммарную массу всех остальных узлов оборудования. Если пренебречь этим требованием, вы не сможете обеспечить устойчивость вашего самодельного станка, а значит, не добьетесь требуемой точности сверления.

Роль элемента, на котором крепится сверлильная головка, выполняет переходная стабилизирующая рамка. Ее лучше всего изготовить из металлической рейки или уголков.

Каретка от привода с прикрепленным самодельным уголком под двигатель

Планка и амортизирующее устройство предназначены для обеспечения вертикального перемещения сверлильной головки и ее подпружинивания

В качестве такой планки (ее лучше зафиксировать с амортизатором) можно использовать любую конструкцию (важно только, чтобы она выполняла возложенные на нее функции). В этом случае может пригодиться мощный гидравлический амортизатор

Если же такого амортизатора у вас нет, планку можно изготовить своими руками либо использовать пружинные конструкции, снятые со старой офисной мебели.

Управление вертикальным перемещением сверлильной головки осуществляется при помощи специальной ручки, один конец которой соединяют с корпусом сверлильного мини-станка, его амортизатором или стабилизирующей рамкой.

Крепление для двигателя монтируют на стабилизирующей рамке. Конструкция такого устройства, в качестве которого может выступать деревянный брусок, хомут и др., будет зависеть от конфигурации и конструктивных особенностей остальных узлов сверлильного станка для печатных плат. Использование такого крепления обусловлено не только необходимостью его надежной фиксации, но также тем, что вы должны вывести вал электродвигателя на требуемое расстояние от планки перемещения.

Выбор электрического двигателя, которым можно оснастить сверлильный мини-станок, собираемый своими руками, не должен вызвать никаких проблем. В качестве такого приводного агрегата можно использовать электродвигатели от компактной дрели, кассетного магнитофона, дисковода компьютера, принтера и других устройств, которыми вы уже не пользуетесь.

Двигатель от фена

В зависимости от того, какой электрический двигатель вы нашли, подбираются зажимные механизмы для фиксации сверл. Наиболее удобными и универсальными из таких механизмов являются патроны от компактной дрели. Если подходящий патрон найти не удалось, можно использовать и цанговый механизм. Подбирайте параметры зажимного устройства так, чтобы в нем можно было фиксировать очень мелкие сверла (или даже сверла размера «микро»). Для соединения зажимного устройства с валом электродвигателя необходимо использовать переходники, размеры и конструкция которых будут определяться типом выбранного электродвигателя.

Миниатюрный цанговый патрон

В зависимости от того, какой электродвигатель вы установили на свой сверлильный мини-станок, необходимо подобрать блок питания

Обращать внимание при таком выборе следует на то, чтобы характеристики блока питания полностью соответствовали параметрам напряжения и силы тока, на которые рассчитан электродвигатель

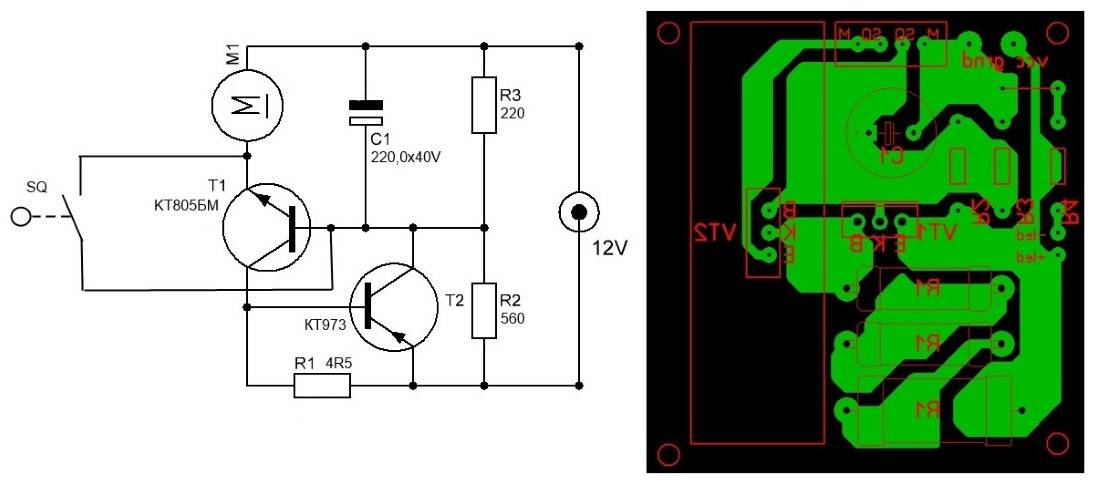

Схема автоматического регулятора оборотов в зависимости от нагрузки для двигателя на 12 В (нажмите для увеличения)

Сверла для мини станка


мини сверлильный станок с консолью

В большинстве случаев на таком оборудовании изготавливают микро платы для радиоприборов. Плата располагается на стеклотекстолите, разрушительном для сверл. Достаточно сделать не более ста отверстий и сверло необходимо точить или выбрасывать. Собственноручно заточить микро сверло диаметром 0,5 мм не представляется возможным. Существуют сверла из твердых сплавов, выдерживающих работу по стеклотекстолиту. Можно найти микро диаметры от 0,5 до 2 миллиметров, поперечник хвостовой части у всех стандартный — 2 мм. Такого сверла хватит на несколько тысяч микро отверстий. Но работать им нужно очень аккуратно, избегая боковых нажатий, которые моментально ломают хрупкий инструмент.

Видеоролики о том, как самому сделать мини сверлильный аппарат:

Как работает миниатюрный сверлильный станок

Вращение от вала электродвигателя при его запуске передается на зубчатую (у самых маленьких моделей) или ременную передачу. Скорость вращения шпиндельного узла и зафиксированного в нем инструмента изменяется посредством коробки скоростей оборудования, которая управляется при помощи специальной рукоятки.

Для фиксации сверла в шпиндельном узле маленького настольного станка может использоваться кулачковый или цанговый патрон. Для закрепления инструмента в кулачковом патроне необходим специальный ключ (в цанговом устройстве такой процесс выполняется автоматически).

За вертикальное перемещение шпиндельного узла со сверлом (движение подачи) отвечает специальная рукоятка, располагаемая на правой стороне корпуса рабочей головки. Автоматический возврат рабочей головки в исходное состояние обеспечивает специальная пружина, встроенная в механизм подачи.

Микрометрическая шкала на рукоятке подачи помогает высверливать отверстия заданной глубины

Отдельные модели мини сверлильных станков оснащены механизмом, позволяющим автоматически регулировать глубину сверления. Для того чтобы задействовать такой механизм в процессе выполнения сверления, его необходимо предварительно настроить, что выполняется следующим образом. Конец сверла опускается до отметки на боковой стороне детали, соответствующей требуемой глубине сверления. В таком положении затягивается рукоятка механизма ограничения глубины сверления, что и не даст инструменту в ходе обработки опускаться ниже требуемой глубины отверстия.

Быстрый поиск расходных материалов

  • 20
  • 40
  • 80

Станок-стойка для дрели (стойка сверлильная) используется в условиях производства или мастерской, когда необходимо с максимальной точностью сделать ряд отверстий в заготовках. Она дает возможность надежно закрепить инструмент и быстро центрировать сверло в материале любой твердости.

Состоит сверлильная стойка из следующих деталей.

  • Опорное основание крепится на столе, для этого имеются отверстия под винты.
  • Цилиндрическая вертикальная стойка установлена перпендикулярно основанию, по ней дрель ходит вниз/вверх.
  • Подвижный кронштейн крепится на стойке, имеет зажимающий фланец для фиксации дрели.
  • Приводной рычаг необходим для подъема/опускания кронштейна с инструментом.

Дополнительно в конструкции стойки может быть установлен ограничитель глубины сверления и тиски для фиксации заготовки на рабочем столе. Большинство моделей не требуют подключения к розетке, но магнитные станки для дрели работают от электросети.

Удерживающая сила магнита может достигать 25 кН, что обеспечивает надежную фиксацию инструмента и исключает появление люфтов при его движении по стойке.

Особенности применения сверлильной стойки

С ее помощью можно легко превратить обычную дрель в сверлильный станок и добиться качества обработки материала, приближенного к заводскому. Используя стойку-станок, удается обеспечить плавный ход сверла строго по прямой линии. За счет надежной фиксации инструмента исключается его смещение относительно оси движения – проделываемые в материале отверстия будут точными и аккуратными.

Дрель располагается на кронштейне таким образом, чтобы сверло было направлено вниз строго перпендикулярно. Инструмент подключают к электросети, устанавливают на рабочем столе заготовку – под сверлом должно находиться место будущего отверстия. Зафиксировав клавишу пуска на дрели, можно приступать к сверлению. Для этого нужно с помощью рычага перемещать ее вниз, после проделывания отверстия – вверх.

Работа на станке для дрели отличается от ручного сверления тем, что перемещается заготовка относительно инструмента, а не наоборот. Таким образом, оператор меньше утомляется, добивается высокой точности сверления и значительно экономит время при выполнении работ.

По каким параметрам делать выбор?

Диаметр зажимающего фланца. Данный параметр влияет на величину дрели, который можно зафиксировать на стойке. У разных моделей его значение может составлять, к примеру, 43 или 65 мм и т.д. Как правило, каждый станок рассчитан на работу с инструментом определенной модификации конкретного производителя.

Рабочая длина. Ее значение зависит от высоты стойки и определяет ход инструмента. Чем больше этот показатель, тем выше удается поднимать дрель, следовательно, тем более крупные заготовки можно размещать на рабочем столе. Данный параметр обычно составляет 200 – 300 мм. Но есть модели с рабочей длиной до 500 мм. У такой стойки для дрели цена выше, чем у моделей со стандартной величиной.

Мы предлагаем станки стойки сверлильные по всей России: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и многие другие города с доставкой и гарантией, звоните! Узнать подробную информацию об условиях и стоимости доставки Вы можете у наших менеджеров.

Варианты и методики для создания хорошего сверлильного станка

На промышленных предприятиях и в цехах с большими объемами повторяющихся процедур, связанных с обработкой материалов, не обойтись простыми конструкциями.

Это обеспечено тем, что в ходе выполнения сверлильных мероприятий подвергаются механической обработке материалы с различной плотностью и твердостью.

Чтобы собрать качественный и производительный станок для сверления отверстий можно выбрать разные варианты, к наиболее распространённым из них относятся следующие:

  • станок для сверления из профессиональной дрели с надежной и устойчивой подставкой;
  • оборудование с асинхронным двигателем и возможностью установки сверл разного диаметра.

Отличающиеся по конструкции вертикальные и горизонтальные станки для сверления, изготовленные собственноручно, позволяют работать с разными материалами.

Используя оба варианта можно значительно сэкономить средства, не тратя их на приобретение дорогого станка заводского производства, который не так часто будет эксплуатироваться.

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка.

Вертикально-сверлильный станок.

Настольный сверлильный мини-станок.

Сверлильный станок из дрели.

Из чего состоит сверлильный станок?

Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

  • станина;
  • рулевая рейка;
  • двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

Детали самодельного сверлильного станка

Из чертежей видно устройство самодельного сверлильного станка. Уголок (7) со шпильками (8) болтом М8 (16) крепится к подъемному механизму фотоувеличителя (17) (вместо снятых деталей фотоувеличителя).

Корпус (10) вставляется в кронштейн (6) и фиксируется гайкой (5). Затем в корпус с обеих сторон вставляются подшипники (11)

Обратите внимание, что примененные подшипники имеют защитную шайбу. Устанавливать их в корпус следует шайбой наружу. Далее корпус нанизывается на вал (1), затем на вал одевается втулка (4) и оба шкива (2, 3)

Все это затягивается гайкой М8 (13) до исчезновения люфта в подшипниках, при этом вращение вала должно быть легким, без рывков и перевалов. Чрезмерная, как и слабая затяжка нежелательны

Далее корпус нанизывается на вал (1), затем на вал одевается втулка (4) и оба шкива (2, 3). Все это затягивается гайкой М8 (13) до исчезновения люфта в подшипниках, при этом вращение вала должно быть легким, без рывков и перевалов. Чрезмерная, как и слабая затяжка нежелательны.

Собранная конструкция прикручивается болтом М8 (16) к уголку (7) под необходимым углом путем совмещения пары шпилек уголка (7) и соответствующей пары отверстий в кронштейне (6).

На вал двигателя надевается шкив (19). К корпусу двигателя на четырех винтах МЗ крепится скоба (9), которая, в свою очередь, закреплена винтом М6 (15) к кронштейну (6).

Прорезь в скобе служит для удобства натяжения ремня.

Двигатель и реостат соединяются как в швейной машине. Параллельно реостату подсоединяется выключатель, который позволяет включить станок, шунтируя реостат.

Для повышения прочности конструкции к внутренней стороне крышки чемоданчика прикручивают на винтах М5 опору (18) из стального листа.

Сверлильный станок готов к работе.

Разбирая станок для хранения, необходимо лишь открутить кронштейн от уголка, снять скобу с двигателем и вынуть штатив из гнезда в крышке.

Все детали прекрасно умещаются в чемоданчике. Применение более мощного двигателя (90 Вт, 6000 об/мин) позволит использовать сверла диаметром до 9 мм. При этом на валу вместо резьбы М10х1 протачивают конус под соответствующий патрон.

Примечание: При изготовлении деталей сверлильного станка особое внимание следует уделить корпусу и валу, т.к. от качества их изготовления будет зависеть амплитуда биения вала станка при сверлении и фрезеровке. Чтобы максимально уменьшить биение, необходимо установить подшипники с минимально возможным зазором или небольшим натягом, а при обработке посадочных поверхностей корпуса и вала под подшипники должна быть обеспечена их соосность

Чтобы максимально уменьшить биение, необходимо установить подшипники с минимально возможным зазором или небольшим натягом, а при обработке посадочных поверхностей корпуса и вала под подшипники должна быть обеспечена их соосность.

Ременную передачу в целях безопасности рекомендуем закрыть съемным защитным кожухом.

2 Конструкция станка

Конструкция мини-станка для обработки печатных плат имеет довольно простую схему. По сути, этот станок мало чем отличается от стандартных сверлильных моделей, только он намного меньше и имеет несколько нюансов. Практически всегда мы рассматриваем настольный сверлильный мини-агрегат, так как он будет иметь размеры, что редко превышают отметку в 30 см.

Если рассматривать самодельный образец, то он может быть чуть больше, но только за счет того, что человек, который собирал его своими руками, просто не смог оптимизировать конструкцию должным образом. Такое бывает, если под руками попросту не находится подходящих деталей.

Опишем сейчас непосредственно конструкцию станка, а также детали, из которых его надо изготовить. В качестве основных составляющих при сборке мини-устройства для сверления плат используют:

  • станину;
  • переходную стабилизирующую рамку;
  • планку для перемещения;
  • амортизатор;
  • ручку для манипуляций с высотой;
  • крепление для движка;
  • движок;
  • блок питания;
  • цангу и переходники.

Так выглядит готовый самодельный сверлильный станок для печатных плат

Итак, список используемого оборудования достаточно объемный, но на самом деле ничего сложного здесь нет.

2.1 Разбор конкретных деталей

Обратимся теперь к конкретным деталям, что уже были названы выше, а также дадим рекомендации по их подбору.

Для начала отметим, что мы сейчас описываем самодельный станок, который по сути можно собрать из подручных средств. Конструкция заводских образцов отличается от описанной нами только применением специализированных материалов и деталей, которые в домашних условиях создать практически невозможно. Придется покупать.

Станину желательно делать из тяжелой металлической рамки. Вес ее должен быть больше, чем вес всей остальной конструкции. Причем расхождение может быть довольно внушительным. Только так вы добьетесь стабильности агрегата во время работы. Особенно это касается моделей, что собираются своими руками.

И не стоит обманываться, когда видите приставку мини. Мини-станок – это такой же станок, и он все так же требует качественной стабилизации. Под станину часто прикручивают ножки или что-то подобное, чтобы дополнительно зафиксировать ее положение.

Самодельный сверлильный станок со стабилизационной рамкой

Стабилизирующая рамка является креплением для всего механизма. Ее делают из рейки, уголка или чего-то подобного. Предпочтительно использовать деталь. Планка для перемещения может быть самой разнообразной конструкции и часто совмещается с амортизатором. Иногда, амортизатор и сам является планкой для перемещения.

Эти две детали выполняют функции вертикального смещения станка во время работы. Благодаря им, станок можно быстро и без лишних усилий эксплуатировать.

Ручка для манипуляций крепится непосредственно к корпусу станка, амортизатору или стабилизирующей рейке. С ее помощью можно осуществлять давление на конструкцию, опуская и поднимая ее по своему желанию.

К стабилизирующей рамке уже прикрепляют планку для двигателя. Это может быть даже обычный деревянный брусок. Его задача – вывод движка на нужное расстояние и его надежная фиксация.

Движок монтируют на крепление. В качестве движка тоже можно пользоваться огромным количеством деталей. Начиная от дрели, и заканчивая движками, что сняты с принтеров, дисководов и другой офисной техники.

Сверла для сверления отверстий в печатных платах

К движку цепляют цанги и переходники, которые будут основание для крепления сверла. Тут уже можно дать только общие рекомендации, так как переходники всегда подбираются индивидуально. Влияние на их выбор окажет вал двигателя, его мощность, тип используемого сверла и т.д.

Блок питания для мини-станка подбирается такой, чтобы он мог обеспечивать движок нужным напряжением в достаточных количествах.

2.2 Технология сборки станка

Теперь обратимся к общему алгоритму, по которому ведется сборка агрегата для сверления печатных плат своими руками.

Этапы работы:

  1. Монтируем станину, крепим к ней ножки.
  2. Устанавливаем рамку держателя основной конструкции на станину.
  3. Крепим к рамке механизм перемещения и амортизатор.
  4. Монтируем крепление для движка, как правило, оно фиксируется на рамку перемещения.
  5. Устанавливаем ручку на крепление для двигателя.
  6. Устанавливаем движок и регулируем его положение.
  7. Прикручиваем к нему цангу и переходники.
  8. Монтируем блок питания, подключаем его к движку и сети.
  9. Подбираем и фиксируем сверло.
  10. Тестируем работу механизма.

Все соединения и их тип можете подбирать по своему усмотрению. Однако рекомендуется использовать болты и гайки, чтобы иметь возможность в нужный момент разобрать конструкцию, заменить ее составляющие или улучшить всю схему действия станка.

Как сделать токарный станок своими руками

Изготовление своими руками небольшого токарного станка значительно упростится, если в вашей мастерской есть верстак с ровной и прочной рабочей поверхностью. В таком случае вам не придется тратить время и силы на поиск станины для своего токарного приспособления. Электрическая дрель, которая одновременно будет выполнять роль передней бабки и привода вращения, закрепляется на такой поверхности при помощи струбцины и хомута, фиксируемого на шейке инструмента.

Вариант станка с деревянной станиной

Теперь вам необходимо сделать упор, который будет выполнять роль задней бабки. Такой упор, устанавливаемый напротив закрепленного инструмента, можно изготовить из пары деревянных брусков и регулировочного винта, конец которого заточен под конус. Если вы на своем самодельном станке из дрели планируете обрабатывать не очень массивные заготовки из дерева, то зафиксировать такой упор на поверхности рабочего стола можно при помощи струбцины.

В качестве подручника, к опорной поверхности которого вы будете прижимать режущий инструмент, также можно использовать деревянный брусок. Его закрепляют на поверхности верстака при помощи струбцины.

Очевидно, что, используя доступные и недорогие материалы, можно изготовить своими руками простейший токарный станок, на котором успешно выполняются различные операции по дереву. Применяя такое нехитрое приспособление, сделанное на основе дрели, можно вытачивать из дерева различные детали: ручки для дверей и инструментов, элементы конструкции лестниц, декоративные изделия.

Схема и чертеж станка на основании из швеллера

Конструкция таких станков на основе дрели и варианты их исполнения могут быть различными

Чтобы не разбираться в процессе с нуля, можно найти в интернете фото наиболее подходящего вам устройства и сделать его своими руками.  Однако, по какой бы схеме вы ни делали токарное устройство из дрели, очень важно обеспечить максимально точную центровку оси вращения шпиндельного узла и конусного регулировочного винта, расположенного на задней бабке

Если вы собираетесь сделать станок, на котором можно будет выполнять токарные операции по металлу, а не только по дереву, то лучше изготовить его по всем правилам. В первую очередь, ориентируясь на конструкцию имеющейся дрели и размеры заготовок, которые будут обрабатываться на таком приспособлении, необходимо выполнить чертеж, подобрать для комплектации крепления определенной формы и типа. За основу чертежа можно взять фото подобных агрегатов, которые изготавливают для себя многие домашние мастера.

Станок в сборе
Станина
Крепление дрели к станине
Конструкция задней бабки
Фиксатор для заготовок из дерева
Опорная площадка

Самодельный станок для токарных работ, выполненный по всем правилам, представляет собой жесткую конструкцию, на которой не меняется взаимная центровка передней и задней бабок. Все подвижные элементы такого устройства, устанавливаемые на надежной станине, перемещаются по ее направляющим. Если приобрести или своими руками изготовить планшайбу, которая будет закрепляться в патроне дрели, на таком агрегате можно будет обрабатывать заготовки даже большого диаметра.

На самодельном токарном станке из дрели, все элементы которого фиксируются на жесткой станине, можно выполнять работы по металлу, но только по мягкому (сюда относятся сплавы на основе алюминия и меди). На таком станке обрабатывают заготовки, используя надфиль, напильник и наждачную бумагу, обернутую вокруг бруска. В этом случае будет вполне достаточно подручника, используемого для прижима инструмента. Если вы планируете работать и с токарными резцами, то без суппорта, перемещение которого в продольном и поперечном направлениях обеспечивает винтовой механизм, вам не обойтись.

Заводское токарное устройство для дрели, вроде изображенного на фото GRIZZLY H2669, обойдется примерно в 5000 рублей без доставки

Виды направляющих для дрели

Кондуктор

Устройство представляет собой корпус из пластика, в котором жестко закреплены направляющие втулки под различные диаметры сверл. Благодаря ограничению отклонения, можно выполнять сверление с приемлемой точностью, причем на различных материалах.

Кондуктор удерживается одной рукой, а вторая держит дрель. Нет необходимости постоянно контролировать угол «увода». Кроме того, приспособление позволяет точно начать сверление в заданной точке. Кернение не потребуется.

Практически все направляющие с углом 90°, позволяют работать на закругленных поверхностях (трубах). Для этого на нижней опорной пятке предусмотрен специальный паз.

Существуют и более простые конструкции (если обойма под несколько диаметров неудобна в применении). Например, оправка, в которую можно вставлять втулки различного размера.

Помимо стандартных направляющих с углом «атаки» 90°, есть специализированные кондукторы, в которых втулки расположены под иным наклоном.

  • невысокая точность (в направляющей втулке есть небольшой люфт);
  • изнашивающее воздействие на сверло.

Направляющие со скользящей кареткой (бытовой вариант)

Представляют собой опорную станину, на которой закреплены вертикальные стойки. По направляющим свободно (но без перекосов) перемещается каретка, в которой закрепляется корпус дрели. Простейшие конструкции не могут менять угол наклона стоек.

Как правило, приспособления оснащены вырезом 45° для фиксации цилиндрических заготовок (например, трубы). Опора оснащена рукоятью для удержания, имеет нескользящее покрытие. С ее помощью можно с высокой точность и под визуальным контролем начать сверление, и поддерживать заданный угол.

Применение может быть ограничено лишь площадью заготовки: если она меньше размеров опорной площадки, использование невозможно.

Благодаря тому, что опора фиксируется руками мастера, размещение направляющей может быть каким угодно: хоть на потолке.

  • доступная цена;
  • высокая точность позиционирования.

работает только с определенными диаметрами сверл, и с единственно возможным хвостовиком.

Полупрофессиональные направляющие для дрели

Полупрофессиональные направляющие могут оснащаться различными крепежными приспособлениями для станины, регуляторами глубины сверления, угол можно задавать как вдоль, так и поперек плоскости качание инструмента. За счет этого оборудование получается более громоздким.

Профессиональные направляющие для дрели

Как правило, направляющие стойки для профессионального использования оснащаются собственным патроном для сверл. Для чего это делается?

Даже самый точный хомут крепления дрели имеет серьезную погрешность. Кроме того, дрель постепенно изнашивается, подшипники на валу дают небольшой люфт. Все это сказывается на точности сверления.

Крепление штатного патрона направляющей менее подвержено износу, поскольку используется реже

К тому же вам не важно, какая дрель соединяется с патроном. Это всего лишь источник вращения

  • высокая точность;
  • продуманное крепление на заготовке;
  • возможность выполнять работы с высокой интенсивностью и нагрузкой.
  • высокая стоимость;
  • узкая специализация.

Прежде чем идти в магазин за направляющей, определитесь: какие задачи стоят перед вами. Не следует без надобности покупать дорогостоящее и громоздкое оборудование. Для большинства домашних задач подойдет такое приспособление:

Стойка

для дрели, шуруповёртов и перфораторов представляет из себя стационарное устройство, к которому закрепляются сверлильные инструменты. Большая часть производимых держателей имеют ограничение по размеру шеи дрели, и даже не превосходит 43-45 мм. С применением схожих устройств вам полностью четкое и ровненькое сверление деревянных материалов, металла, пластмассовых изделий и т.д. Еще и держатели поглощают вибрацию, делая работу более обычной и комфортабельной. Сделать стойку для дрели конечно и самостоятельно.
