Информация о методе ацетиленовой сварки

Основным компонентом в данном виде сварки является ацетилен. Его получают искусственным путем в процессе смешивания воды и карбида кальция. В горелке образуется его смесь с кислородом, горение которой позволяет создавать высокую температуру.

В результате горения ацетилена в кислородной среде создается высокая температура, что позволяет оплавлять края деталей и прочно соединять их между собой.

Сложность газовой сварки

Основная сложность сварки ацетиленом и кислородом в том, чтобы получить C2H2. Раньше это делали в специальном аппарате, затем газ подавался по шлангам в горелку.

В нее же подводился кислород из баллона, они смешивались, и образовывалось пламя. Карбид кальция и вода заливались в генератор вручную. Этот трудоемкий процесс выполнялся перед каждой сваркой. После выполнения работ воду сливали и повторно использовали оставшийся карбид.

Сейчас проводить ацетиленовую сварку намного проще. Уже не надо вручную смешивать воду с карбидом: есть специальные баллоны и ацетиленом, их надо только подключить к горелке.

Описание технологии

Для проведения сварки сначала на горелке открывают подачу ацетилена. На то, что он выходит, указывает неприятный запах. Затем поджигают газ и медленно начинают подавать кислород из баллона.

Пламя должно приобрести синий цвет. На емкостях с кислородом и ацетиленом имеются редукторы. Для первого газа давление выставляют до 2 атм., а для второго – 2-4 атм. Большие значения усложняют процесс сварки.

В процессе газовой сварки под действием высокой температуры края соединяемых заготовок переходят в жидкое состояние, а после их застывания получается прочное соединение. Баллоны с кислородом окрашивают в голубой цвет, а с ацетиленом – в белый.

Баллоны с кислородом и ацетиленом.

Преимущества данного метода

При горении такого газа в среде кислорода достигается температура, превышающая градус плавления стали и других металлов. Квалифицированный сварщик с помощью такого оборудования выполняет работы качественно и с высокой эффективностью.

Кроме этого, ацетиленовая сварка имеет такие преимущества, как:

  • высокая мобильность (не требуется подключения к электричеству);
  • возможность регулировки температуры пламени (это позволяет предотвратить деформацию деталей и стыка, контролировать скорость выполнения работ);
  • удобное выполнение поворотного шва, когда расстояние до стены небольшое (в других видах сварки приходится делать операционный стык);
  • возможность соединять заготовки из металлов с разной температурой плавления;
  • возможность сваривать тонколистовые изделия из конструкционной стали, меди, чугуна, латуни (в таких случаях другие методы сваривания неэффективны);
  • применение разных присадочных проволок, помогающее улучшить качество шва.

Рекомендуем к прочтению Классификация основных видов сварки плавлением

Недостатки использования ацетилена

Среди недостатков такого способа сварки надо отметить следующие:

  1. Взрывоопасность ацетилена высокая, но здесь многое зависит от человека.
  2. Во время работы нагревается большая площадь соединяемых изделий, что приводит к изменению свойств материала. В машиностроении такой метод не используют.
  3. Если надо соединить детали толщиной более 5 мм, то лучше использовать электросварку.
  4. Ацетилен не подходит для работы с высокоуглеродистой сталью.
  5. Если соединять внахлест, то в изделиях образуются большие напряжения, и они деформируются.
  6. На материалы и оборудование затраты увеличиваются, в отличие от электродуговой сварки.
  7. Выполнять работы может только опытный сварщик.

Только опытный специалист может справиться с ацетиленовой сваркой.

Для каких металлов подходит

Данный вид сварки подходит для большинства черных и цветных металлов. Он практически незаменим при соединении тонкостенных труб и аналогичных деталей, при работе с медью, чугуном, заготовками из конструкционной стали.

Плюсы и минусы инверторной сварки

Инверторные устройства показывают КПД в пределах 85 – 95%, надо сказать, что это высокий показатель среди электронной аппаратуры. Используемая схема позволяет выполнять регулировку уровня сварочного тока от нескольких ампер, до сотен, а то и тысяч.

Например, инвертор марки ММА, он составляет 20 – 220 А. Инверторы могут работать длительное время. Управление источником питания можно выполнять дистанционно. К несомненным преимуществам инверторов можно отнести их малые габаритно-весовые характеристики, позволяющие перемещать устройство на месте выполнения сварки. В конструкции аппаратов использована двойная изоляция, обеспечивающая электрическую безопасность.

Технологические достоинства

Применение инверторов позволяет использовать электроды любой марки, которые работают и с постоянным и переменным током. Устройства этого типа могут быть использованы для сварки с неплавящимся электродом в среде защитного газа. Кроме того, конструкция этого оборудования позволяет легко автоматизировать сварочные процессы.


Вольфрамовые электроды для аргонодуговой сварки


Электроды для контактной сварки

Сварка может быть выполнена с применением короткой дуги, таким образом, снижаются энергопотери и повышается качество сварного шва, в частности, на поверхности свариваемых деталей практически не образуются брызги от выполнения сварки. Кстати, применение инверторов позволяет получать швы в любой пространственной конфигурации.

Микропроцессор

В управлении современными сварочными инверторами применяют микропроцессоры, и это обеспечивает стабильную связь между напряжением, током.

Минусы, которым обладают инверторы

Инверторы ремонтировать несколько сложнее, чем традиционные трансформаторные агрегаты. Если из строя выйдут некоторые элементы управления, размещенные на плате, то ремонт может встать примерно в треть от стоимости нового сварочного инвертора.

Инверторы, в отличие от оборудованиях других типов, очень боится пыли. То есть такие аппараты должны чаще обслуживаться. Работа инверторным сварочным аппаратом ограничена и низкими температурами. Кроме того, существуют некоторые ограничения на хранение инвертора при минусовых температурах. Это чревато образованием конденсата, который может привести к короткому замыканию на плате.

Торус 200с Супер

​Фото:https://beru.ru

Марка «Торус» хорошо известна среди профессиональных сварщиков. Инверторы этой московской компании, возможно, не самые мощные инверторы мма, но они без проблем переживают гарантийный срок даже при самой жесткой эксплуатации, не преподнося неприятных «сюрпризов» и после окончания гарантии. MMA/TIG-инвертор «200с Супер» позволит владельцу работать на токе до 200 А при ПВ 100 – а это означает возможность полноценной длительной работы с электродами до 5 мм диаметром

Важно, что этот инвертор может иметь сертификацию НАКС (такой вариант будет дороже несертифицированного в среднем на 2 тысячи), что является наилучшим доказательством высокого качества сварочных швов, создаваемых аппаратом. Заслуга этого – в микропроцессорной схеме формирования кривой тока – это обеспечивает не только ее оптимальную форму, но и стабильность характеристик при сильном падении напряжения

Инвертор будет одинаково удобен и сварщику с многолетним стажем, и новичку – разжечь и держать дугу на нем крайне просто, причем в режиме TIG точно так же, как и при сварке штучным электродом. Минимальный ток – 20А, благодаря чему возможно использование инвертора «200с Супер» для аргоновой сварки самых тонких деталей.

Сварочный аппарат 200с Супер (MMA)

Лучшие сварочные инверторы для дома и дачи

Если вы уже давно определились, какой по толщине металл вам придётся варить, и как часто вы будете пользоваться сварочным инвертором, то наверняка у вас возникают вопросы:

  • Какие производители сварочных инверторов лучше?
  • Какие сварочные инверторы самые хорошие?
  • Какие инверторы для сварки могут работать при пониженном напряжении в сети?

Чтобы не откладывать ответы на эти вопросы в долгий ящик, ниже будет представлены лучшие инверторы для дома. Данные сварочные аппараты отлично подойдут для бытовых работ, особенно новичкам в электросварке. О том, как научиться варить ММА сваркой, узнайте на сайте mmasvarka.ru

Интерскол ИСА-160/7,1

Хороший бытовой сварочный аппарат, который может работать при низком напряжении. Согласно отзывам довольных владельцев, этот инвертор уверенно держит сварочную дугу даже при 150-160 Вольтах. При этом инвертор Интерскол ИСА-160/7,1 обладает небольшими габаритами и малым весом.

В работе сварочный аппарат совсем не перегревается, он оснащён всеми необходимыми функциями для новичков. В первую очередь, это функция «Антиприлипание», «Горячий старт», а также «Форсаж дуги». Что ещё нужно за 7 тыс., рублей для дома, несмотря на невысокие показатели сварочного тока, максимум в 160 Ампер.

Ресанта САИ-220

Сварочный инвертор уже помощнее (220 ампер). При этом он сохранил мобильность и малый вес, что делает его незаменимым инструментом при выполнении работ на загородном участке и даче. Инвертор Ресанта САИ-220 также имеет функции «Антиприлипание» и «Горячий старт», он способен работать от пониженного напряжения.

Из его основных характеристик следует отметить:

  • Сварочный ток: 10-220 Ампер;
  • Входное напряжение: 140-260 Вольт;
  • Продолжительность включения при полной нагрузке составляет 70%.

Инвертор для сварки Ресанта САИ-220 подходит для выполнения уже более серьёзных работ по дому.

Сварог EASY ARC 160 (Z213)

Отличный сварочный инвертор для новичков. Даже у них не возникнет проблем с качеством сварного соединения. Не зря же в народе этот инвертор для сварки прославился прозвищем «Бенгальский огонь» — поджёг электрод и сразу варишь.

Однако, не смотря на эти достоинства, сварочный инвертор Сварог EASY ARC 160 (Z213) относится к полупрофессиональным моделям аппаратов и отличается стоимостью от своих двух предшественников. Кроме того, он поддерживает все возможности TIG-сварки, что делает его более функциональным.

Зубр ЗАС-190

Китайский сварочный инвертор, который отличается выгодной стоимостью. В отличие от «Сварога», за который придётся отдать более 10 тыс., рублей. В тоже время, гарантия на инверторы Зубр, пять лет, да и качество сварочного шва он показывает просто превосходные.

Из функций этого инвертора следует отметить всё те же знакомые: «Форсаж дуги», «Антиприлипание» и «Горячий старт». Сварочный аппарат Зубр ЗАС-190 заработает от 180 Вольт, что также даёт право называть его инвертором, который умеет работать от пониженного напряжения в сети.

FUBAG IR 200

С компанией FUBAG знаком каждый опытный сварщик. Что расходные материалы, что инструменты для сварки, эта компания производит самые надёжные и долговечные. Что же касается сварочного инвертора FUBAG IR 200, то и он зарекомендовал себя с положительной стороны.

Аппарат уверенно держит сварочную дугу даже при сильно низком напряжении, начиная от 150 Вольт на входе. Он имеет весьма широкий диапазон использования штучных электродов с покрытием, от 1,6 до 5 мм. Легкий розжиг сварочной дуги, а также её стабильность и наличие всех основных функция, делают FUBAG IR 200 очень удобным и комфортным аппаратом для сварки металлов.

Конструкция

Примерная базовая схема:

  1. Выпрямитель низкой частоты.
  2. Инвертор.
  3. Трансформатор.
  4. Выпрямитель тока высокочастотный.
  5. Ответвление цепи с пониженным сопротивлением (шунт).
  6. Блок электронного управления.

Аналогичные изделия отличаются конструкцией, но в основе заложено применение высокочастотных импульсных преобразователей.

Диод на выходе и характеристика его работы

При самостоятельной сборке пользователи устанавливают трансформаторы, у которых вторичная обмотка с такими параметрами: сечение медной проволоки 0,3 мм, а ширина конструкции до 40 мм, поэтому диоды на выходе обеспечивают его выпрямление. Рабочий цикл устройства осуществляется при токах высокой частоты, но с такими нагрузками справляются только быстродействующие диоды, так как восстановление происходит за 50 наносекунд.

Универсальность

Каждый производитель моделей сварочных инверторов заботится об увеличении надежности во время длительной эксплуатации, при условии соблюдения мер безопасности при работе с оригинальными изделиями. Обязательно в конструкции присутствует блок контроля повышения температуры, который защищает инвертор от перегревания и регулирует функционирование системы охлаждения.

В электросхеме изделия встроен трансформатор, имеющий биметаллические термодатчики с заданной температурой срабатывания не выше 75 градусов. Радиатор охлаждения имеет собственный интегральный датчик, который следит за повышением температуры и отключат подачу тока при ее недопустимом повышении.

Это интересно: Припой для пайки — виды, марки, характеристики

Aurora INTER TIG 200 AC/DC Pulse

Фото:https://beru.ru

Открывает наш рейтинг инверторов мма 2021 года Aurora INTER TIG 200 AC/DC Pulse. Это весьма функциональный прибор, гордо несущий на себе отметку о сертификации НАКС. Поддерживается работа штучными электродами и сварка в среде защитного газа, максимальный ток, отдаваемый инверторным преобразователем, в обоих режимах составляет 200 ампер. В режиме Pulse сварщик может настраивать и частоту, и баланс, и нижний уровень тока пульсаций, в режиме TIG, как вы уже поняли, доступна сварка и на переменном, и на постоянном токе. При этом можно подстраивать и стартовый ток отдельно от рабочего, регулировать баланс в режиме TIG AC, переключаться между двухтактным и четырехтактным режимами, причем в последнем также доступна настройка заварки кратера. Одним словом, это отличный по универсальности сварочный аппарат, способный работать в самых разных условиях – от ювелирной сварки тонкостенных деталей аргоном до резки металла электродом.

Сварочный аппарат INTER TIG 200 AC/DC Pulse (TIG, MMA)

Ремонт сварочного инвертора своими руками

Оборудование сварщика не застраховано от сбоев. Отремонтировать электронную плату управления инвертора сможет далеко не каждый. Также перед тем, как приступать к ремонту, обязательно определить настоящую причину поломки. Бывает, что из строя выходят диодные мосты, транзисторы и другие микросхемы. Чтобы своими силами решить такую проблему, потребуются знания особенностей расположения элементов микросхемы.

Summary

Article Name

Сварочное оборудование — что это такое, виды оборудования для сварки, где применяется

Description

Виды сварочного оборудования ➜— Сварочные выпрямители ➜— Что выбрать: сварочный трансформатор или сварочный инвертор ➜— Ремонт сварочного инвертора своими руками.

Author

Сарычев Александр Викторович — судебный строительно-технический эксперт, кандидат технических наук

Publisher Name

Википедия строительного инструмента

Publisher Logo

« Предыдущая запись

Модели ИСА

В последнее годы рынок ИСА значительно увеличился и стало труднее выбирать устройство среди такого разнообразия.

В этой статье разберемся как найти модель импульсного инвертора для работы дома и на даче, на основе опыта профессионалов и новичков.

Составим рейтинг импульсных инверторов, которые хорошо подойдут для работы дома.

EUROLUX IWM 190

Открывает наш список инверторно импульсный Eurolux IWM 190. Он относится к категории бюджетных ИСА и уже успел стать востребованным у сварщиков «любителей».

Его цена не превышает 70 долл. Его качества не уступают инверторам с более известными названиями.

Эта модель предназначена для ручной дуговой сварки типа ММА. Она идеальна для работы в домашних условиях, потому что можно использовать стержни малого диаметра. Несмотря на его небольшой вес и размер его мощность составляет 190 ампер.

В комплект данного импульсного аппарата входит: зажим на массу, держатель для электрода, а также сварочные кабели.

К сожалению, эти комплектующие не надежны поэтому советуем докупать их отдельно, так вы сможете без проблем выполнять любые сварочные работы.

Этот аппарат хорошо пойдет для дачников имеющие базовые навыки использования ИСА или для начинающего мастера. Он хорошо подходит для приваривания калитки или сварки теплицы, а также без проблем справиться с любыми мелкими задачами.

ТОРУС 200С СУПЕР

Если же вам нужен надежный ИСА, который подойдет для работ в гараже и станет незаменимой вещью в быту, но в кармане у вас недостаточно денег на профессиональное оборудование, то ознакомитесь с инверторным сварочным аппаратом Торус 200С Супер.

Все его детали произведены и собраны в России. Благодаря дешевой сборки его цена не превышает 200 долл. Несмотря на его цену он легко справляется со сваркой типов MMA и TIG.

Также при постоянной работе он не перегревается, в отличие от других сварочных аппаратов бытового типа.

Торус 200С Супер подойдет для тех, кто только начал заниматься сварочным делом и для тех, кто в этом деле уже стал профессионалом. С его помощью все швы получаются аккуратными, и работа не занимает много времени.

BLUEWELD PRESTIGE 186 PRO

Завершает наш список инверторно импульсный BLUEWELD Prestige 186 PRO. Он произведен в Италии. Его ценна отличается от ИСА российского или китайского производства, но она вполне оправдана.

Как и во всем другом европейском оборудование, в BLUEWELD Prestige 186 PRO все детали и сборка сделаны качественно.

Он способен работать со сваркой двух типов: ММА и TIG, но при сварке типа MMA удается добиться лучшего качества и производительности.

Если вы не планирует часто использовать аппарат для сварки типа TIG, цените качество и долговечность, то BLUEWELD хорошо подходит для вас.

Он не обладает сильными техническими характеристиками. Его параметры включения всего лишь 60%, а max сила тока 160 ампер. Он весит не более 5 килограмм, что позволяет его легко перемещать.

Кедр MIG-160GDM

​Фото:https://beru.ru

Наиболее универсальный аппарат в обзоре – он позволяет своему хозяину работать как со сварочной проволокой в режиме MIG/MAG, так и со штучными электродами и аргоновой горелкой (правда, исключительно в режиме TIG DC – для сварки алюминиевых сплавов его использовать не получится). Этот инвертор относится к семейству сварочных аппаратов с микропроцессорным синергетическим управлением: он имеет всего два органа управления – сенсорную кнопку выбора режима и многофункциональный регулятор. Большинство параметров горения дуги задается автоматически в зависимости от выбранного режима. Это удобно для новичков, профессиональный же сварщик скорее выберет аппарат с большим количеством ручных настроек. Кроме того, полноценную работу на высоких токах ограничивает низкое значение ПВ: длительно варить электродом можно лишь при его диаметре до 3 мм, что с учетом высокой цены самого инвертора привело к ощутимому снижению балла в рейтинге лучших сварочных аппаратов

Так что если вы ищите хороший инверторный сварочный аппарат для производства, то обратите внимание на данный образец

Сварочный аппарат MIG-160GDM (MIG/MAG, MMA)

Устройство, особенности и принцип работы инверторных сварочных аппаратов

Сварочные инверторы – это современные высокотехнологичные приборы, которые по качеству сварки в разы превосходят трансформаторные аппараты. Они также имеют целый комплекс защит и контроля горения дуги, которые управляются специальным транзисторным блоком IGBT, который часто является самой дорогой частью прибора. С таким сварочным аппаратом довольно качественный шов может выполнить даже человек, который в первый раз в жизни взялся варить.

В отличие от устаревших аппаратов, в которых регулирование параметров тока и напряжения сварки происходит по средствам трансформатора с подвижными механическими частями, реактивной катушки-дросселя или фазного блока управления тиристорами, бытовой сварочный аппарат инверторного типа действует на вольт-амперные характеристики через преобразователь частоты. Этим достигается ряд преимуществ.

На блок-схеме показано условное подключение элементов: выпрямитель напряжения (А); фильтр постоянного тока (Б); инвертор – преобразователь частоты (В); блок управления (Г); трансформатор (Д); выпрямитель высокочастотного тока (Е). Блок управления современного образца основан на IGBT транзисторах, время работы которых в разы превосходит прошлое поколение. Принцип действия аппарата далее.

Входное переменное напряжение 220 В, бытовой частоты 50 Гц поступает сначала в выпрямитель (А), затем – в фильтр (Б), приобретая характеристики ровного постоянного напряжения. Далее инвертор/преобразователь частоты (В) превращает его обратно в переменное напряжение, но с частотой в десятки килогерц (кГц), после чего трансформатор (Д) производит понижение напряжения до холостого хода (20-90 В) с повышением сварочного тока (140-220 А). После следует выравнивание тока в высокочастотном выпрямителе (Е) и он подается на электрод/свариваемое изделие.

Вся «фишка» находится в том самом преобразователе частоты. Ведь для преобразования высокочастотного тока в холостого хода ток сварки, не нужно громоздкого трансформатора: в некоторых случаях, он может весить до килограмма.

Преимуществ инверторных сварочных аппаратов целый ряд: небольшой вес (до 10 кг) и размер; исключен нагрев обмоток и перемагничивание сердечника трансформатора; высокий КПД (85-95%); продолжительность включения 80%; потребляемая мощность при сварке одинаковыми электродами у инверторных аппаратов в 1,5-2 раза ниже, чем у трансформаторных источников. Прибор имеет плавную регулировку и большой диапазон значений тока сварки и напряжения холостого хода, что позволяет использовать тончайшие электроды (1,6 мм).

Для новичков имеется ряд функций: Hot start (автоматическое увеличение тока сварки в начале сварки для облегчения загорания дуги); Anti stick (предотвращение залипания электрода на поверхности по средствам понижения тока); Arc force (автоматически увеличение тока сварки на мизерный промежуток времени при отделении большой капли металла от электрода для предотвращения различных сложностей, последствий).

Недостатки также имеются, и весьма существенные, среди них: стоимость ремонта, требования к хранению и условиям окружающей среды при работе. Если накроется блок управления, а особенно если он на основе транзисторов IGBT, то за ремонт придется отдать даже половину стоимости нового аппарата. Электронная начинка подвержена влиянию различных факторов, поэтому прибор чувствителен к условиям хранения и работы. К примеру, пыль в помещении проникает в устройство и оседает на радиаторах охлаждения тиристоров, из-за чего может происходить перегрев.

Виды сварочного оборудования

Сварочное оборудование, в зависимости от принципа действия, стоимости и особенностей конструкции, может быть следующих видов:

  • сварочные генераторы бензинового типа;
  • сварочные генераторы дизельного типа;
  • полуавтоматические сварочные аппараты;
  • сварочное оборудование инверторного типа;
  • сварочные аппараты переменного тока;
  • аргонодуговая сварка;
  • плазменно-воздушные резаки;
  • аппараты точечной и контактной сварки;
  • комплектные автоматы для дуговой сварки.

Подробнее ознакомиться с тем, какие виды сварочного оборудования имеются на рынке и какими характеристиками и особенностями принципа действия они обладают, можно на соответствующих площадках.

Устройство сварочного инвертора: описание работы и назначение блоков на базе схемы РЕСАНТА САИ 140

У каждого производителя принципиальные схемы инверторных сварочных аппаратов разные. Мало того, даже разные линейки одного и того же производителя могут существенно отличаться. Но устройство сварочного инвертора имеет общие черты. Блоки те же. Просто собраны смогут быть по-разному. Это входной выпрямитель на базе мощного диодного моста и сглаживающих конденсаторов, инвертор — на ключевых транзисторах (тип IGBT или MOSFET) и выходной выпрямитель на базе высокочастотного понижающего трансформатора и диодного моста с выходным конденсаторным фильтром.

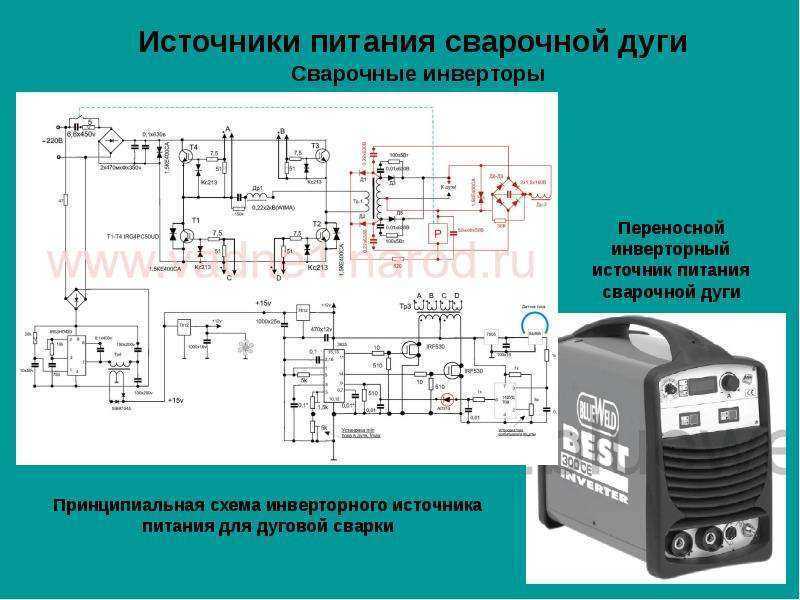

Принципиальная схема инверторного сварочного аппарата РЕСАНТА САИ 140

Далее рассмотрим, как работает сварочный аппарат, основываясь на схеме инверторного сварочного аппарата РЕСАНТА САИ 140. Он не лучше и не хуже остальных, просто есть его схемы.

Первичный выпрямитель и конденсаторный фильтр

Задача первичного выпрямителя — . В реалии он получается не совсем постоянным, а с некоторой пульсацией, но это уже явно не синусоида. Реализуется это обычным диодным мостом, который «переворачивает» нижнюю полуволну синусоиды.

Как работает сварочный инвертор: первая ступень преобразования напряжения в Ресанта САИ 140

Сетевое напряжение через входную стабилизирующую группу попадает на конденсаторы С1 и С2. Основная задача —  снятие статического напряжения на землю. Именно поэтому включать инверторную сварку крайне желательно в розетку с действующим заземлением, а не просто с имеющимся контактом.

Далее, диодный мост «переворачивает» нижнюю полуволну. На его выходе получается пульсирующее напряжение. Для сглаживания пульсаций ставят конденсаторы (в приведенной схеме это конденсатор С8 ёмкостью 1 микрофарад на напряжение 400 В ). На их выходе напряжение уже постоянное. Конденсаторы стоят с солидным запасом по напряжению — 400 Вольт и выше, так как на выходе диодного моста напряжение уже больше чем сетевое — порядка 320-350 В. А если учесть еще возможные скачки… вот и ставят с запасом — на 400 В.

И конденсаторы, и диоды при работе сильно греются. Для лучшего отвода тепла их монтируют на алюминиевые радиаторы. Часто еще делают дополнительный обдув — ставят вентилятор. Если вы хотите, чтобы сварочный аппарат прослужил долго, следите за тем, чтобы кулер был в рабочем состоянии.

Инвертор

Блок инвертора преобразует постоянное выпрямленное напряжение низкой частоты в переменное напряжение высокой частоты. Реализуется обычно на ключевых транзисторах, которые открываются и закрываются с большой частотой. Именно они формируют переменное напряжение с частотой в десятки килогерц. Управляет их переключением контроллер.

Силовые транзисторы G30N60, при помощи которых преобразуется постоянный ток в высокочастотный переменный

На выходе инвертора получаем не синусоиду, а практически прямоугольные импульсы. Но для дальнейшего выпрямления это не проблема. Зато частота высокая, что значит, что вторичный выпрямитель можно сделать на небольшом по размеру трансформаторе.

Выпрямление и стабилизация

Полученное высокочастотное напряжение подается на высокочастотный трансформатор. Напряжение на нем понижается, ток увеличивается. Через его первичную обмотку протекает высокое напряжение небольшой силы тока, а со вторичной снимается более низкое напряжение, но сила тока уже порядка 150-220 ампер — в зависимости от мощности и класса аппарата.

Выходное преобразование напряжения перед подачей на электрод

Для получения постоянного напряжения на выходе трансформатора стоит диодный мост. Он выдает уже практически постоянное напряжение, которое «доглаживается» выходными конденсаторами и идет на сварочный электрод. Диоды на выходном мосту стоят особые — с высокой скоростью срабатывания (не более 40-55 наносекунд). Они должны сглаживать напряжение частотой в десятки килогерц, так что скорость срабатывания должна быть очень высокой. Если в процессе ремонта возникла необходимость их замены, то надо подбирать именно с высоким быстродействием. Иначе работать аппарат не будет.

Остальные блоки на схеме — это как раз управление, «дополнительные опции» типа защит от перегрева и залипания электрода.

Лучшие недорогие инверторы для ручной дуговой сварки

Многим начинающим сварщикам, которые не могут отточить мастерство на предприятии, лучше всего остановить свой выбор на бюджетных сварочных инверторах. Тем более, что среди них есть достойные инверторы, способные справиться с самыми сложными задачами. Эксперты выбрали несколько интересных моделей.

Wester MMA-VRD 200
