Строительство дома из клееного бруса – технология сборки +фото-видео

Этапы строительства дома из бруса

Брусовой дом имеет несколько преимуществ:

Стены получаются легкими, из-за чего нагрузка на фундамент невысокая, а это значит, что и затраты на его устройство будут ниже.
Древесина — материал эластичный и небольшие подвижки фундамента она компенсирует без ущерба для целостности здания. А это — снова таки, позволяет на хорошо дренирующих грунтах делать мелкозаглубленные фундаменты.

Выбор типа фундамента зависит во многом от почв, но чаще всего делают ленточный фундамент, если нет необходимости в подвале, можно поставить столбчатый (для небольших построек временного проживания — дач, бань и т.п.) или свайный (с ростверком или без). Выбор желательно основывать на результатах геологических исследований. Подробнее процесс описан тут.

Пока фундамент «схватывается», подготавливают древесину. Весь брус и нагеля обрабатывают антисептиками и антипиренами. Используют составы, которые не образуют на поверхности бревна пленку. Они не будут мешать процессу сушки. После подготовки бруса начинается собственно возведение дома:

Отсечная гидроизоляция. Чтобы древесина из фундамента не тянула влагу необходимо проложить слой гидрофобного материала. Раньше под первый венец укладывали два слоя рубероида. Сегодня есть более современные материалы — обмазочные и рулонные. Использовать можно их, причем в комбинации: обмазать, наклеить рулонный.
Укладка окладного венца. Брус выбирают без признаков синевы, с минимальным количеством сучков. Желательно — из средней части дерева — с максимальной плотностью годовых колец. Его обрабатывают дополнительно пропитками, предназначенными для древесины, находящейся в прямом контакте с землей. Для того, чтобы обеспечить лучшую сохранность первого венца, есть хитрость: на гидроизоляцию укладывается широкая доска, пропитанная битумной мастикой с отработкой. На нее кладут еще слой гидроизоляции, а сверху — уже первый венец. Все эти слои связываются с фундаментом шпильками, которые залиты в фундаменте.
Черновой пол. К первому венцу крепят лаги пола — брус сечением 150*100 мм. Из укладывают с шагом не менее 70 см. Чтобы было удобнее работать, по лагам раскладывают доски чернового пола, не прибивая их.
Сборка стен из бруса. Если не заказан стеновой комплект с готовыми чашами, их «зарезают». Выпиливают по шаблону. Из куска фанеры вычерчивается шаблон, его обводят, потом выпиливают. Чаще используют бензопилу, но требуется довольно высокая степень владения инструментом: от точности выполнения запила зависит насколько теплым будет дом. Формы соединения бруса — на картинке.

Способы соединения бруса

Про укладку межвенцового утеплителя уже говорили: при использовании обычного бруса он обязателен, под профилированный — желателен в чашах, остальное — по желанию. Между собой венцы соединяются нагелями — длинными круглыми брусками, выточенными из цельного куска древесины, шкантами — прямоугольной формы или шпильками — металлическими стержнями. В любом случае под соединение сверлится отверстие, в которое забивается соединяющий элемент.

Сборка стропильной системы. Порядок работ зависит от типа выбранной кровли. При устройстве простой двускатной крыши устанавливают подстропильные ноги, при устройстве мансардного этажа порядок другой. На собранную стропильную систему раскатывается и закрепляется ветрозащитная мембрана. В таком виде дом оставляют на продолжительный срок на усушку.
Дверные и оконные проемы. Для скорейшей усушки и усадка можно вырезать оконные и дверные проемы, поставить окосячку или фиксирующие планки. Дверные и оконные блоки до окончания основной усадки не ставят.

По истечении года-двух можно приступать к отделочным работам. Все время, пока сруб отстаивается, необходимо отслеживать процессы, происходящие в древесине. Сразу необходимо проинспектировать углы и при необходимости их проконопатить. Потом отслеживать состояние их, а также соединений бруса. Если нагели вбивались с большим усилием, при усушке брус может на них повиснуть, из-за чего образуются щели. Решить проблему можно околачиванием: берут огромный деревянный молоток и стучат по стенам, вызывая более быструю усадку. Этот же прием используют, если дом садиться слишком медленно.

В видео показаны основные этапы того, как построить дом из бруса. Несмотря на лирические отступления, много ценной информации.

5 этап. Строительство стен дома из профилированного бруса

Далее на первый венец укладывают последующие венцы. Если первый ряд уложен правильно, сложить остальные не составит труда

Особенное внимание следует уделить трем аспектам:

1. Сращивание бруса по длине.

Виды сращивания представлены на картинке.

Виды сращивания профилированного бруса по длинеСпособы сращивания профилированного бруса

2. Угловое соединение бруса (ГОСТу 30974 – 2002).

Соединение бруса впритык (встык)Впритык. Брус укладывается торцом к брусу и соединяется между собой и нижним рядом. Любые запилы, призванные повысить прочность соединения отсутствуют. Такое соединение на практике не используется, несмотря на свою простоту.

Сборка стен из бруса способом «в полдерева»В полдерева. Быстрое соединение, которые требует утепления.

Соединение (рубка) бруса в “теплый угол”«Теплый угол» или с коренным шипом. Надежное соединение, которое препятствует попаданию холода в помещение.

Варианты, как сделать теплый угол из бруса

Соединение бруса в “ласточкин хвост”1. Ласточкин хвост

Соединение бруса “полуласточкин хвост”2. Полуласточкин хвост

Сборка бруса в “чашу” (угловое соединение с остатком)3. Торцевое соединение (врубка) брусьев – с остатком.

Более известное как соединение «в чашу» или «в обло». Наиболее эстетичная сборка бруса в теплый угол, но забирает площадь помещения, и увеличивает бюджет строительства, т.к. часть материала не используется по назначению.

Способ рубки в коренной шип (теплый угол из профилированного бруса)

Способ сборки угла деревянного дома из бруса в “теплый угол”

Угловое соединение бруса в «теплый угол» достаточно прочное даже без дополнительного крепления нагелями.

Совет. Для того, чтобы точно делать разметку для стыковки, нужно использовать шаблоны. При этом пропилы делаются в половину сечения профилированного бруса. Такой прием позволит компенсировать усадку дома.

3. Формирование простенка

Перестенок (часть стены между дверными, оконными проемами или углом дома) формируется одновременно с внешней стеной в том случае, если длина стены превышает 6 метров (стандартная длина профилированного бруса).

Способы (виды) крепления/соединения деревянного бруса:

Т-образное соединение бруса с коренным шипом (схема устройства)Т-образное с коренным шипом;

Шиповое соединение бруса в “ласточкин хвост” (схема + чертеж с обозначением мест стыковки)ласточкин хвост;

Материал подготовлен для сайта www.moydomik.net

Сборка бруса в “чашу” (угловое соединение)«в чашу». Домокомплект состоит из бруса с уже нарезанными чашами. Заводское оборудование позволяет сделать посадочное место с четко заданными параметрами. Здесь вопрос как собрать дом из бруса вообще не рассматривается (это как конструктор – монтаж выполняется по инструкции).

Рекомендация. Удешевить строительство дома поможет формирование внутренних перестенков каркасным методом с последующей отделкой.

Крепление бруса нагелями

Соединяются венцы между собой с использованием деревянных нагелей.

Нагель для бруса – это крепежные изделия, похожие на деревянный гвоздь без шляпки. Металлические нагели используются реже, а пластиковые еще реже. Деревянные нагели можно сделать самостоятельно.

Длина нагеля составляет 1,5 толщины бруса, а диаметр – 15-20 мм. При этом он должен быть на 5 мм. больше сверла, которое будет использоваться для засверливания отверстия.

Нагели помимо усиления узла препятствуют скручиванию бруса.

При этом непосредственно возле угловых соединений нагель не устанавливается, чтобы избежать расколов при их заколачивании. Минимальное расстояние от торца составляет – 250 мм, для бруса сечением 200 мм. Расчет ведется по формуле: ширина бруса плюс 50 мм.

Установка нагелей в брусе:

нагель по прочности должен превосходить применяемый брус. Желательно использовать дубовые нагели, но часто их вырезают самостоятельно из остатков пиломатериала;
одним нагелем соединяются только два бруса;
сверление бруса под нагель выполняется строго вертикально;
устанавливаются нагели со смещением относительно друг друга;
расстояние между нагелями в брусе на удалении 1,5-2 метра;
влажность нагеля должна соответствовать влажности бруса;
загоняется (забивается) нагель киянкой;
длина нагеля должна быть на 20-30 мм. меньше глубины отверстия, что позволяет компенсировать усадку дома из бруса.

Схема монтажа нагелей в брусе

Примечание. Гвозди в строительстве дома из профилированного бруса не применяются.

Пружинный узел для бруса

Усилить место соединение бруса можно с помощью пружинной стяжки – крепеж «Сила»

Пружинный узел “Сила” для профилированного бруса

Особенности, влияющие на усадку дома

Существует несколько факторов, оказывающих влияние на усадку:

Сезон строительства. Дома, возведенные в холодную погоду, быстрее проходят усадку.
Качество материала. Выбирать дом нужно у добросовестных строительных компаний. Производство клееного бруса очень дорого обходится. Компании-обманщики экономят на сырье: склеивают ламели разных сортов, используют низкокачественную древесину, снижают плотность заготовок. Некачественные ламели будут продавливаться под собственным весом конструкции. При усадке высока вероятность нарушения целостности основания постройки. Это может привести к обрушению здания.
Регион и местность, где строится дом. На солнечной стороне усадка происходит быстрее, чем в тени.
Используемый клей. Качество клея очень важный фактор, напрямую влияющий на усадку. На первоначальном этапе дом будет в порядке, однако ежедневное влияние внешней среды может привести к потере клейкости и расслаиванию ламелей. Клей низкого качества приводит к появлению трещин, нарушению форм и размеров бруса.
Утеплитель. Лучший вариант — использовать утеплители, которые со временем не меняют плотность. Тогда у строения не будет дополнительной усадки.
Площадь сечения и длина клееного бруса.
Особенности строительных технологий.
Площадь постройки.

Одно из важнейших правил при усадке дома — не пытаться сэкономить. Иначе, вы рискуете получить некачественное здание, которое не продержится даже нескольких лет. Помните, что долговечность дома и его качество со временем компенсируют затраты.

3 этап – Укладка первого венца из бруса

Сборка дома из профилированного клееного бруса начинается с правильной установки первого венца

Повышенное внимание обусловлено тем, что первый брус соприкасается с фундаментом. Учитывая разную теплопроводность бетона и дерева, а также близость к земле (высокая влажность), появляется риск порчи нижнего ряда бруса

Соответственно, нужно позаботиться о том, чтобы нижний брус был самым прочным и надежно защищенным.

Как положить первый ряд бруса на фундамент?

Порядок укладки нижней обвязки (нижний венец – первый ряд):

выбор бруса. Нижний брус лучше делать из древесины хвойных пород, большого сечения;

брус следует обработать антисептиками. Количество слоев нанесения – минимум три;

проверить уровень фундамента. Брус нижней обвязки укладывается только на идеально ровную поверхность, без перепада высот;

уложить рубероид на фундамент или использовать другой гидроизоляционный материал;

нижний брус закрепить анкером, металлическими костылями или шпильками через деревянные пробки. Глубина заведения крепежного элемента в фундамент – не менее 50 мм.

Примечание. Многие мастера советуют укладывать под нижний брус доску.

Вариант скрепления бруса металлическими скобами

Как закрепить первый ряд бруса на фундаменте?

Схема крепления первого венца бруса. Строители рекомендуют делать крепеж таким образом: сначала высверлить в фундаменте отверстие, в которое вбить деревянную заглушку. И уже в эту заглушку заводить крепежный элемент.

С чего начинается строительство домов из клееного бруса

Начинать строительство деревянных домов из клееного бруса необходимо имея на руках уже готовый проект, в котором указано какие фундаменты будут выполняться, даны спецификации и объёмы по монтажу дома из клееного бруса, и так далее.

Не нужно забывать, что готовый дом из клееного бруса под ключ не нуждается в отделочных работах, поэтому исключив такие статьи расходов, как оформление интерьера, можно существенно сэкономить семейный бюджет.

Интерьер дома из клееного бруса площадью 240 кв. м выполненный в европейском стиле

Проекты домов под ключ, по которым осуществляется строительство домов из клееного бруса, в обязательном порядке включают в себя объёмы, спецификации оборудования, рабочие чертежи.

Сами же дома из клееного бруса не только привлекательны и удобны для проживания, но и отвечают всем требованиям безопасности.

Очень привлекательны и удобный для проживания дом из клееного бруса

Использование профессиональных пропиток для древесины, позволяют обеспечить высокий уровень пожаробезопасности, защищают от образования плесени, гниения и поражения вредителями.

Клееный брус высочайшего качества

Проекты, необходимые для строительства домов из клееного бруса пользуются особым спросом из-за быстрого старта строительства и эргономичной планировки.

Имея готовый проект, то есть типовой проект под строительство дома, не нужно ломать голову над планом и экспликацией помещений, расположением инженерных коммуникаций, в том числе трубопроводов и приборов отопления и водоснабжения, электрики и электрооборудования, вентиляции и так далее.

Также не нужно тратить драгоценное время на расчет теплоемкости здания, подбор оптимального числа и размера окон, высоты потолков. Проекты домов под ключ для строительства домов из клееного бруса уже включают архитектурно-строительный чертеж и необходимые инженерные документы.

Что лучше брус или клееный брус

Применение деревянных строительных материалов сегодня не редкость, а напротив, приобретает все большую распространенность. При строительстве домов, бань, других конструкций возникает проблема, что лучше выбрать – цельный или клееный брус. Большое значение при этом имеет, какая древесина использовалась для его изготовления.

В качестве исходного материала в основном выбирают деревья хвойных пород.

Еловый и сосновый брус хорошо подходят для строительства, поэтому сосну и ель часто используют для производства этого пиломатериала. Важный фактор доступность и простота обработки.

Кроме того, весьма популярным материалом является лиственница, обладающая высокими прочностными характеристиками.

Процесс изготовления разных типов бруса имеет свои отличия и характерные особенности получаемых при этом материалов.

Технология производства цельного бруса

Сырьем для производства пиломатериала будет цельное бревно древесины, причем выбирают только ровные стволы деревьев.

В зависимости от способа производства, различают два вида массивного профилированного бруса:

Пиленый. На первоначальном этапе с древесного ствола снимают кору и верхний слой на специальном станке, после чего ствол становится ровным, исчезают естественные дефекты. Затем заготовка направляется на следующий этап, где отпиливаются боковые части. Бревно приобретает в результате квадратную форму определенного сечения.
Строганый. Пиленые заготовки высушивают в сушильных камерах до необходимой влажности. Сухой материал строгают, на деревообрабатывающем станке, до придания заданных размеров и требуемой чистоты поверхности. Затем с внутренней стороны делается пропил, так чтобы лицевая часть оставалась нетронутой. Такая технология позволяет снять внутренние напряжения заготовки приводящие к растрескиванию при усушке.

Технология изготовления клееного бруса

Технологии присущи свои особенности изготовления. При этом применяют специальные технологии сушки и обработки заготовок. Сначала производят сортировку древесины и проверяют качество материала.

Влажность древесины должна быть не более 10 %, поэтому на следующем этапе ее высушивают в специальных сушильных камерах.

Высушенную древесину распиливают на ламели (узкие, тонкие доски) и сращивают по длине. На ламели наносят клей, собирают в пакет заданных размеров, размещают под пресс. Клей пропитывает древесину, добавляя при этом ей дополнительной прочности, скрепляет ламели между собой.

Далее приступают к профилированию. Заготовки остругивают со всех сторон, выравнивают по длине. Затем обрабатывают специальным составом для придания дополнительной огне, био, влагостойкости древесины.

Длина клееного бруса может быть любой без нарушения его прочностных свойств.

Сравнение цельного и клееного бруса

Для выявления разницы и основных отличий клееного бруса за основу возьмем некоторые значимые показатели (экологичность, долговечность, стоимость, эксплуатационные характеристики) по которым сопоставим его с цельным образцом.

Среди пиломатериалов, обычный брус стоит недорого. Однако его применение приводит к необходимости проведения дополнительных работ по отделке и острожке. Стволы деревьев имеют естественные неровности, возможны изгибы, различные дефекты.

Необходима теплоизоляция швов. Дом приобретает эстетичный вид только после дополнительных работ по внешней отделке. Возможно возникновение трещин, поскольку усадка и усушка строения идет еще несколько лет после постройки.

Кроме этого, возможно развитие плесени, грибка, которое исключается дополнительной обработкой. Затраты на отопление в таком доме больше, поскольку в стыках присутствует повышенный теплообмен.

Однако, несмотря на недостатки, дом из такого материала является более экологичным.

Строительство брусового дома из клееного бруса имеет минимальные сроки, также может быть полностью выполнено своими руками с использованием подробной пошаговой инструкции. Дом с самого начала выглядит эстетично, даже при проведении минимального количества отделочных работ. Клееный материал имеет высокую прочность, практически не дает усушки.

Помимо этого, несмотря на удобство эксплуатации, экологичность клееного бруса зависит от вида применяемого клея при его изготовлении.

Сборка мансардного этажа с балконами и коньковыми балками

Над балками потолка выполнили сборку мансардного этажа с балконами, в ранее описанной последовательности. Стены мансардного этажа, в габарите первого этажа, от балок, собраны на 1,4 метра по высоте, а затем, постепенно, под углом в 45 градусов лицевой и задний фасады стен переходят в крышу.

Фото сборки мансардного этажа.

Капитальная и боковые стены мансардного этажа, остаются вертикальными, но с отметки 1,4 метра, постепенно переходят в конек здания с углом 90 градусов. Боковые перила балконов выполнены за счет удлиненных стеновых брусьев и собираются в угловой замок с лицевыми перилами. Жесткость конструкции мансарды придают коньковые балки, собранные в замок с боковыми и капитальной стенами.

С лицевой стороны мансардного этажа часть стены сохраняет вертикальность, на длину балкона, но с отметки 1,4 метра по высоте, выполнена с постепенным переходом в конек под углом 90 градусов. Эта стена, с закрепленной на ней коньковой балкой и двумя ендовыми создали вариант многощипцовой крыши с двумя наклонными скатами. Вся конструкция крыши крепится к коньковым балкам основной крыши здания.

Собран весь комплект ДКК.

Стены мансардного этажа спроектированы с учетом проемов под двери и окна, в верхней части проемы под окна выполнены в соответствии с наклоном крыши.

Основные преимущества домов из клееного бруса

К основным преимуществам домов из клееного бруса можно отнести следующие: экологичность, отсутствие деформации, оптимальный климат для здоровья за счет низкой теплопроводности древесины и ее воздухопроницаемости, простота и оперативность, а также стоимость строительства домов из клееного бруса.
Экологичный, простой и недорогой дом из клееного бруса

Но это далеко не все достоинства, так как строительство деревянных домов из клееного бруса имеет ряд других преимуществ по сравнению с традиционным строительством:

1. Проектное или заводское домокомплектование деревянного дома из клееного бруса

Деревянные дома из клееного бруса возводятся по проекту и домокомплекту из элементов с пазами, шипами и посадочной головкой, согласованному с заказчиком. Это обстоятельство исключает увеличение сроков строительства и возникновение форс-мажорных ситуаций, возникающих в процессе застройки участка.
Домокомплект из клееного бруса на производстве строительной компании

Обладая очень высокими теплоизоляционными свойствами деревянные дома из клееного бруса не только красивые и надежные, но и теплые. Кроме того, в доме из клееного бруса всегда будет приятный запах древесины и экологически благоприятный микроклимат. Это обстоятельство, несомненно, положительно скажется как на здоровье, так и на эмоциональном состоянии жильцов.

2. Обработка стен

Стены обработаны антисептическими растворами или специальными составами (антисептиками, антипиренами), которые защищают стройматериал от пагубного воздействия насекомых, грибков и микробов. Благодаря этому обеспечивается высокая долговечность, и повышаются защитные характеристики деревянных домов из клееного бруса.
Строительство домов из клееного бруса под ключ на территории коттеджного поселка

3. Долговечность в эксплуатации

Деревянные дома из клееного бруса отличаются отсутствием продольных трещин, которые часто наблюдаются в строениях из цельного дерева, поэтому они долговечнее в эксплуатации. Кроме того высокие теплоизоляционные характеристики деревянные дома из клееного бруса полностью отвечают требованиям пожарной безопасности.

Для производства конструктивных элементов деревянных коттеджей используется только древесина хвойных пород: ели, сосны. Особая технология производства обеспечивает домам из клееного бруса высокую долговечность.

К тому же хозяева могут не переживать, что их жилище со временем даст усадку, чего нельзя сказать о постройках из обычной древесины

Конечно, очень важно, чтобы дом был не только красивым и надежным, но и теплым.
Интерьер дома из клееного бруса высокой ценовой категории

4. Прочность

В основном строительство домов из клееного бруса под ключ осуществляется на фундамент либо ленточного типа, либо железобетонного свайно-ростверкового типа. Брус состоит из отдельных еловых и сосновых ламелей первого сорта, склеенных в пакеты, которые доставляются на участок уже в высушенном и отобранном по прочности виде и не уступают металлоконструкциям по своим физическим свойствам и характеристикам.

При этом строительство домов из клееного бруса под ключ строительной компанией подразумевает также монтаж внутренних ненесущих перегородок, при котором используется не только клееный брус, но и высококачественный каркас.
Строительство домов из клееного бруса под ключ в процессе

5. Быстрое строительство

Так как деревянные дома из клееного бруса производятся по точным размерам, поэтому это значительно облегчается процесс сборки. Домокомплект состоит из всех необходимых элементов с пазами, шипами, посадочной головкой, что гарантирует плотное прилегание деталей.
Стандартные размеры и форма клееного бруса в домокомплекте

Во многом сборка дома из клееного бруса напоминает использование детского конструктора. Когда в заводских условиях подготовлен весь набор изделий по проектной документации, можно приступать к возведению строения.

Брусовые постройки не нуждаются в проведении дорогостоящих отделочных работ, после шлифовки их достаточно покрыть лаком или окрасить. Строительство домов из клееного бруса под ключ проводиться круглый год.

В отличие от строительства деревянных домов из бревна, дом из клееного бруса не усаживается, что позволяет начать отделку интерьера по окончанию строительства.

Читайте так же: Строительство домов из бревна: как построить недорогой, качественный и экологичный дом

6. Цена строительства

Но, не смотря на все вышеперечисленные факторы, цена строительства домов из клееного бруса достаточно приемлема и демократична для большинства населения и привлекает своей доступностью.

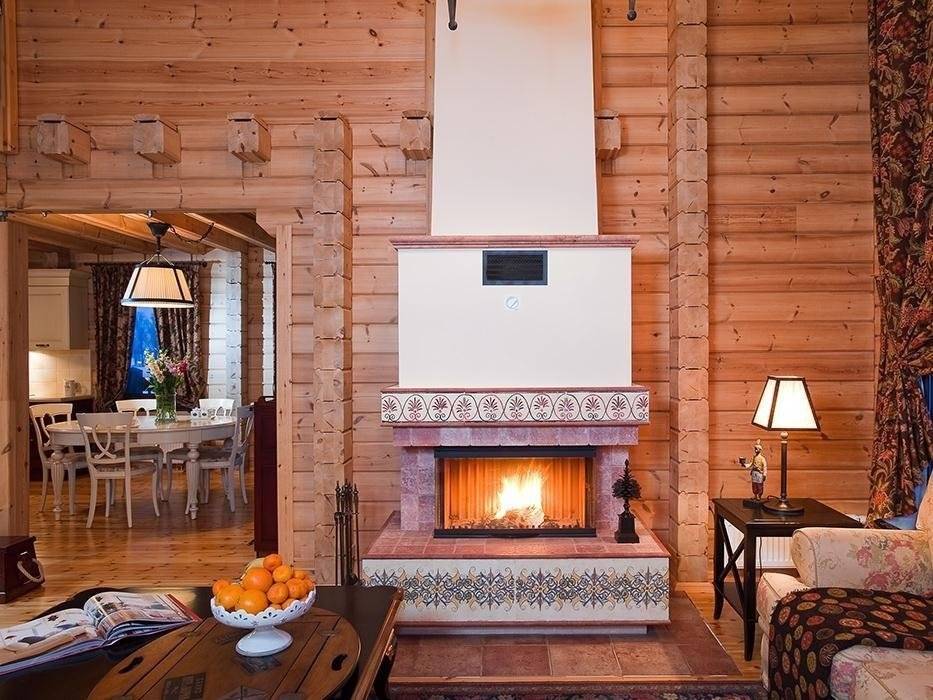

Камин в деревянном доме

Особенности производства клееного бруса дают возможность согреваться теплом уютного камина. Обрабатывается брус жидкостью, многократно сокращающей склонность дерева к возгоранию. Конечно, при разработке проекта, дизайнер должен учитывать не только эстетическую, но еще практическую сторону вопроса. Камин строится одновременно с домом, ведь у него так же закладывается фундамент – если речь идет об основательном тяжелом камине. В проекте должны учитываться глубина, высота сооружения, его прочность и безопасность:

зону пола, примыкающую к камину, нужно отделить невозгораемыми материалами, такими как железо или плитка. Это поможет не только обезопасить помещение от огня, но также добавит характер оформлению;
так же нуждаются в защите стены, примыкающие к кладке – их стоит укрыть по аналогии с полом, или просто изначально изолировать брусовую стену кирпичной;
потолок и дымоход, как правило, не соединяют, а оставшийся небольшой зазор прокладывают жаропрочным материалом – подойдет базальтовая вата. Потребуется дополнительное укрепление, можно сделать это гипсокартоном;
дымоход и его помощник в выводе дыма – труба на крыше – должны быть спроектированы, а после построены с абсолютной точностью. Фиксация дымохода может быть основана как на самом камине, так и на иной конструкции.

Камин в соседстве с клееным брусом – это ответственный шаг, но он принесет много радости при условии бережного и внимательного отношения.
