Что такое штроборез, виды инструмента и как им правильно пользоваться

Популярные производители

Сегодня компаний, производящих штроборезы и поставляющих их на рынок «тьма-тьмущая», однако мы рассмотрим лишь наиболее известных производителей.

1. Makita – японская компания. Они известны качеством и разнообразием продукции. Достаточно распространен, но в некоторых местах его не найти.
2. Hitachi – ещё одна компания из Японии, известная на весь мир своим качеством продукции.
3. Bosch – немецкая компания. Довольно распространенный бренд на отечественном рынке. Каждый хотя бы слышал о нем. Свою славу он получил за свое высокое качество приборов и большой ассортимент.

   Еще один плюс широкой известности продуктов фирмы Bosch – в возможности легко найти детали на замену при необходимости

4. AEG – чуть менее известная немецкая компания, которую рекомендуют из-за высокого качества.
5. Hilti – объединение Китая и Австрии, которое малоизвестно, но на российском рынке можно найти данную модель.
6. Зубр и Фиолент – два представителя российского рынка инструментов, поставляющих довольно качественную продукцию не только на внутренний, но и на внешний рынок.

В результате продвижения политики импортозамещения российские производители начали массовое производств качественного инструментария

Как пользоваться штроборезом

Главное в работе с этим аппаратом — соблюдение техники безопасности. Рекомендуется надеть наушники для защиты органов слуха от очень сильного шума. Желательна маска или очки, особенно при работе с мелкозернистой штукатуркой.

Чтобы штроба получилась ровной, нужно провести разметку. Некоторые мастера могут хорошо это делать без расчерчивания стен, а просто по лучу лазеру, но такой способ подходит, если рука уже набита. Разметку проводят с учетом того, что по намеченной линии штроборез будет совмещаться боковым торцом, а не режущими дисками.

На штроборезе выставляют настройки ширины и глубины с учетом размеров того приспособления, которым в дальнейшем будет производиться пробивка канала. Обычно используют зубило или бур на 12-14 мм.

Резку штроборезом проводят сверху вниз. Благодаря силе тяжести обработка в таком направлении гораздо легче, чем в обратном. Нужно только придерживать инструмент и прижимать его к стене. На небольших участках можно резать снизу вверх, если по-другому не получится.

Штроборез имеет 2 ручки для захвата. Держать его нужно так, как удобно в данный момент. Положение рук и тела рекомендуется периодически менять, чтобы не затекала спина. Используют подмости и другие подставки, поскольку работа не быстрая, требует физических усилий.

Резку проводят следующим образом:

1. Устанавливают край штробореза вплотную к размеченной линии.
2. Медленно продвигают инструмент сверху вниз, совершая возвратно-поступательно движение туда и обратно. Это помогает избежать заклинивания дисков.
3. Места, куда добраться штроборезом сложно, дорабатывают болгаркой.

Диски можно использовать недорогие, но с учетом материала стен. Бетон резать гораздо дольше, чем кирпич, особенно монолит. Для него потребуется купить более дорогие и прочные диски.

Фиолент Б4-70

Бороздодел отечественного производства. Изделие универсально, оно совмещает в себе сразу и штроборез, и болгарку. Предусмотрена работа одним или двумя дисками размером 180. Регулировка частоты оборотов отсутствует, максимальный показатель – 4500 вращений в минуту. Мощность 2.3 кВт позволяет производить выработку штробы глубиной до 67 мм. Изменение ширины пропила (до 45) происходит посредством гаек. Вес относительно небольшой – 7 кг.

Кнопка фиксации шпинделя для безопасной замены расходника. Выключатель может быть зафиксирован во включенном положении для комфорта оператора. Плавный пуск обеспечивает защиту от рывка при старте. Предусмотрена защита от перегрузки для долгой жизни мотора, предотвращает поломку при закусывании в материале. Корпус редуктора произведен из алюминиевого сплава для эффективного отвода тепла, продуманная система вентиляции предупреждает накопление пыли во внутренних узлах. Специальная крышка обеспечивает быстрый доступ к щеткам для легкой замены.

В комплекте: защитный кожух к нему, диск-фланец, дополнительная рукоятка для надежного хвата двумя руками, набор шайб, ключ и защитный кожух для УШМ. Кейса для хранения и транспортировки нет.

Какие задачи решает электрический инструмент для борозд?

Лучший штроборез по бетону, конечно, электрический. Инструменты такого типа пригодны для изготовления борозд не только в кирпичных стенах, но также и в железобетонных, и даже каменных конструкциях. Согласитесь, справиться с этим вручную было бы невозможно. По конструкции такой инструмент напоминает угловую шлифовальную машину. Такой агрегат способен нарезать борозды при помощи дисков, диаметр которых около 150 мм. Диски закрепляются так же, как и на шлифмашинах.

При работе образуется большое количество пыли, и от нее нужно своевременно избавляться. Поэтому всегда вместе с данным инструментом необходимо параллельно работать и пылесосом. В основном, все современные модели инструмента оснащены дополнительно специальной системой, которая осуществляет подключение пылесоса прямо к бороздоделу. Это удобно, и хорошая помощь для откачки пыли

Важно при работе с данным инструментом иметь спецодежду: а это и очки, и респираторы, и наушники от шума

Есть электрические инструменты, специально предназначенные для бетона. Они отличаются имеющимися резиновыми валиками, которые облегчают передвижение инструмента по рабочей площади. Работа встроенного аппарата начинает движение электромотора вращающимся телом с несколькими резцами. Для удобства у инструмента приделаны держатели для рук. Часто при работе таким аппаратом нужны дополнительные инструменты, без которых не сделать работу правильно и качественно. Трудно справиться с работой в этом случае без уровня, линейки и карандаша для разметки.

Виды штроборезов

По типу привода все штроборезы делятся на две группы:

1. Ручные модели не имеют электродвигателя. Нарезание канавок происходит за счет усилия рук. Инструмент применяют для штробления мягких материалов, например, пенобетона. Ручным приспособлением нарезают штробы только на мягких материалах
2. Электрические штроборезы оснащены электродвигателем, приводящим в действие режущие диски. Устройство и принцип работы немного напоминает болгарку. Электроинструментом можно штробить твердые материалы: бетон, шлакоблок, кирпич, камень. Электрические модели бывают с одним, двумя и большим количеством режущих дисков

Из других различий можно выделить исполнение инструмента. Например, ручные модели бывают прямые или с изогнутой ручкой. Рукоятка бывает одна или две. Различается исполнение резца. Он может быть одиночным, стационарно приваренным к станине или двухсторонним, закрепленным с помощью болта.

Изогнутая форма штробореза, наличие двух рукояток позволяет равномерно распределить ручное усилие по всей площади нажима

Все электрические модели оснащены двумя рукоятками прямой формы, иначе во время штробления мощный инструмент невозможно удержать руками. По типу пропила, форме, устройству выделяют три вида электрических штроборезов:

1. У прямых моделей рабочие диски располагаются под прямым углом относительно поверхности, где происходит штробление. У электроинструмента прямого типа режущие диски располагаются под прямым углом к обрабатываемой поверхности
2. Угловые модели реже востребованы. Особенность в том, что они имеют механизм регулировки угла, находящегося в области между рабочими дисками и обрабатываемой поверхностью. Угловой машиной удобно штробить углы здания
3. К третьему виду относятся штроборезы, переоборудованные из угловых шлифовальных машин (УШМ или болгарка). Инструмент часто называют гибридом или бороздоделом. При использовании насадки болгарка превращается в машину для нарезки штроб

Для мелких бытовых работ лучший вариант иметь гибридный электроинструмент. Под рукой всегда есть болгарка и машина для нарезки штроб.

Специальная насадка позволяет быстро переоборудовать УШМ в штроборез

Это интересно: Естественный заземлитель — что можно использовать, а что нет

Как проводится штробление: основные этапы

Перед началом резки стен нужно убедиться, что по пути прохождения новой электропроводки не находятся старые кабели под напряжением. Для определения используется специальный бесконтактный индикатор, который позволяет найти провода под слоем штукатурки, плитки и других отделочных материалов. Он работает по принципу металлоискателя и при нахождении источника, отражающего магнитное поле, подает сигнал. Обнаруженные силовые линии отмечают на стене.

Подготовка

Теперь поверхность нужно тщательно подготовить — удалить остатки старых отделочных материалов. При попадании в рабочую часть аппарата они могут вызвать короткое замыкание и выход его из строя.

Чертеж

Следующий шаг — зарисовка чертежа, где отмечается расположение будущей проводки, выключателей, розеток, распределительных коробок. Составлять схему разводки нужно так, чтобы минимизировать количество поворотов штробы. Идеально, если до каждой точки подключения будет один поворот.

Разметка

Схема переносится на натуру с помощью карандаша и рулетки. На стенах подробно отмечаются линии прокладки кабелей и других элементов. Для экономии времени удобно использовать лазерный уровень. Перед началом работ не помешает ознакомиться с нормативами по СНиП 3.05.06-85, где подробно описывается каждая операция по штроблению.

Укладывать провода рекомендуется строго вертикально или горизонтально. Уклон допускается только при монтаже проводки в наклонных стенах, например в мансардных помещениях.

Глубина и ширина борозды зависит от толщины кабеля. Для трехжильного электропровода толщиной 1 см глубина составляет около 3 см.

Нарезка борозд

После того, как учтены основные моменты, можно приступать к штроблению. По правилам техники безопасности надеваются средства индивидуальной защиты, а форточки открываются для проветривания.

Строительный пылесос для штробореза по бетону

Строительный пылесос, предназначенный для работы в паре с штроборезом или бороздоделом, должен отвечать всем сопутствующим требованиям. Все эти требования связаны со спецификой работы инструмента, т.е. штроблением.

Эта строительная операция предполагает создание пазов в каменных, бетонных, кирпичных и других стенах из подобных материалов. В одной из предыдущих статей мы рассмотрели как правильно выполнять штробление стен под проводку и трубы.

Проблема штробления состоит в том, что она предполагает значительное образование пыли и мелкого строительного мусора, который при попадании в дыхательные пути мастера или окружающих может стать причиной серьёзных заболеваний. Таким образом, в паре с подобным инструментом используются пылесосы.

Обычный бытовой прибор, за редким исключением, с такой задачей не справится, поэтому применяются специализированные модели промышленного или индустриального типа. Все они выпускаются различными компаниями, в том числе и достаточно известными, завоевавшими мировое признание.

При этом можно подобрать идеально совместимую пару одного производителя, что в ряде случаев даёт экономию и преимущество в сервисном обслуживании.

Одним из тех вариантов, которые предпочитают сочетать свой инструмент профессионалы это – изделия бренда Makita. Они представляют одну из бюджетных категорий, которые выпускают одновременно и штроборезы и подходящие для работы с ними строительные пылесосы.

Отличительной особенностью современных пылесосов этой фирмы является наличие розетки для подключения электроинструмента, коим также является пазорез. Именно эта опция позволяет максимально комфортно без лишних проводов синхронизировать работу двух инструментов.

Для этого предусмотрена специальная опция, которая, при условии подключения к пылесосу другого инструмента, включает при запуске устройства двигатель самого пылесоса. Поэтому весь образовавшийся мусор будет сразу же попадать в коллектор, при этом оставляя окружающее пространство и воздух не загрязненным.

Какой выбрать пылесос

Самый важный критерий выбора подобного устройства – совместимость моделей. В первую очередь это касается переходников, которые позволяют соединить работу двух устройств. Диаметр монтажного отверстия в штроборезе должен соответствовать адаптеру шланга или трубы пылесоса. То же касается и мощности устройств.

Так, скорость поглощения мусора, которую имеет пылесос для штробореза, должна быть не менее скорости его образования. В противном случае потребуется дополнительная уборка помещения или очистка резервуара в самый неподходящий момент.

Karcher – является образцовой во всех смыслах фирмой по производству промышленных пылесосов. Но штроборезов эта компания не выпускает, хотя это не мешает ей выпускать чистящий инструмент, способный удалить кирпичную, бетонную и другую строительную пыль. Мощности у такого инструмента достаточно как электрической, так и всасывающей.

Поэтому переживать об его эффективности не стоит. Проблема пылесосов этой марки в другом. Основной фактор, который позволяет отказаться от выбора этой техники – сравнительно небольшой объём резервуара для мусора. К тому же для бетонной пыли придётся использовать одноразовые мешки, что не всегда удобно.

Последняя сложность, с которой может столкнуться потребитель – отсутствие в комплектации нужного переходника на адаптер бороздореза. Его придётся покупать за дополнительную плату вместе с ещё одним шлангом, если диаметр отверстия и адаптера не совпадают.

Однако в подобной технике предусматривается дополнительный выход, который используют для вывода мусора в систему мусоропровода или непосредственно за пределы помещения. К тому же подобный аппарат будет полезен и после использования на стройке.

Последние, но не по качеству изделия от Bosch. Строительные пылесосы этой фирмы также, как инструменты Makita, легко сочетаются между собой, т.к. Bosch выпускает и штроборезы. И, несмотря на достаточно невысокую скорость всасывания пыли, их рекомендуется использовать при работе со штроборезами.

Изделия этого бренда отличаются наличием системы отвода статического электричества, которое неизбежно появляется при сборе подобной пыли, но имеют достаточно малый объём контейнера для мусора.

Инструмент

Для того, чтобы работа по штроблению стены была выполнена максимально качественно и быстро – используйте только профессиональный инструмент. Если электропроводка – ваша профессия, приобретите, если вы делаете ремонт только для себя – возьмите профессиональный инструмент напрокат.

1. Штроборез + строительный пылесос. Использовать только в паре. Если будете использовать штроборез без пылесоса – вы не только дышать не сможете, даже видеть не будете где нужно резать.

2. Если нет штробореза с пылесосом, можно использовать перфоратор с буром на 8-10мм, зубилом и канальным зубилом.

Рассматривать извращения по типу «молотком и зубилом можно тоже вырубить штробу» в рамках этой статьи мы не будем. Это непрофессионально, некрасиво, долго и дорого.

Тонкости исполнения режущей кромки

Помимо формы отрезного круга большое значение придается размеру используемых синтетических алмазов, способу их закрепления и пространственному расположению. Это влияет на эффективность использования диска по материалам той или иной структуры и твердости.

В зависимости от порядка расположения алмазов различают кромки:

• с произвольным положением кристаллов;
• сэндвичевые, с упорядоченной укладкой в переменных направлениях.

Процесс закрепления алмазной крошки на основании достигается несколькими методами:

• пайкой серебряным припоем;
• лазерной сваркой;
• спеканием под действием высоких температур и давления;
• гальваническим способом нанесения связующего металла.

Способ изготовления инструмента и структура его режущих поверхностей позволяет подобрать лучший диск для обработки конкретного материала и выбранных условий применения, что отражается в маркировке отрезных металлических кругов.

Как правильно пользоваться

Техника использования ручного и электрического инструмента похожа, но имеются и некоторые различия. Поэтому изучить принцип работы каждого из них следует отдельно.

Ручным

Ручные штроборезы применяются для прорезания мягких бетонных смесей и газобетона. Для использования инструмента следует также заранее приобрести направляющую.

Вместо неё разрешается взять деревянную доску достаточной длины с ровными краями.

Для начала на поверхность материала следует нанести разметку чтобы знать, где расположить канавки. Затем по этой полосе нужно прикрутить деревянную доску или направляющую. Закрепить её можно при помощи пары саморезов. Здесь не нужна высокая надёжность крепления, поэтому никаких длинных шурупов использовать не надо.

После закрепления доски по ней следует провести лезвием штробореза. Наличие направляющей поможет избежать образования неровностей на канавке. После того, как на материале будут проделаны необходимые углубления, доску можно убирать и продолжать работу без неё.

Если у человека уже есть опыт работы с ручным штроборезом, направляющую можно не использовать, хотя с ней результат получится аккуратнее. Направлять движение реза следует сверху вниз. Пои этом стоит учитывать, что глубина штробы может отличаться на разных участках, поскольку отрегулировать её на ручном инструменте невозможно.

Электрическим

До начала работы следует определиться с материалом, который необходимо штробить. Для каждого покрытия используется собственный пильный диск.

Затем при помощи уровня на поверхность материала наносится разметка.

Линию следует вести таким образом, чтобы канавка получилась слегка в стороне, ведь проводить по отметке придётся боковую часть платформы. Если мастер будет стараться удержать центр штробореза на линии, то итоговая штроба получится крайне неровной. Во время прорезания инструмент следует двигать сверху вниз. Так нагрузка на руки значительно уменьшится.

После того, как две продольные линии на материале будут закончены, следует выбить центральное пространство между ними. Для этого удобно использовать перфоратор или простое зубило. Для более быстрого завершения работы стоит подобрать ширину зубила или насадки для перфоратора так, чтобы она соответствовала ширине пространства между линиями.

Основные правила

Штробление стен под проводку относится к черновым работам капитального ремонта, следовательно, такая работа должна быть подчинена определенным правилам:

Штробить можно только вертикально. Вся проводка ведется по потолку, поэтому даже если на одной стене располагается несколько розеток или выключателей – к каждой из них подводится отдельная штроба. Ни горизонтальные, ни диагональные штробы не допускаются

Важно знать. В случае соблюдения этого правила вы всегда будете знать, в каком месте стены нельзя сверлить отверстие, чтобы не попасть в провод.
Кабель или провод в стене укладывается только в трубу или гофротрубу, ширина штробы при этом должна обеспечивать монтаж креплений трубы внутри, а глубина на 10 мм больше диаметра трубки

Это обеспечит надежную фиксацию слоя штукатурки сверху. Прокладка провода внутри ПВХ или гофротрубы обеспечивает в дальнейшем возможность замены кабеля без разборки стен. Важно знать. Минимальный Ø гофротрубы 16мм, следовательно минимальная глубина штробы должна составлять 26 мм.
Если есть необходимость проведения нескольких труб, то штроба может становиться шире, но не глубже.
Согласование с управляющей компанией на штробление стен под проводку требуется только в случае проведения работ в панельном доме на несущей стене без штукатурки. Если слой штукатурки позволяет сделать в ней штробу, не касаясь самой плиты – согласования не нужно.

Виды штроборезов, их возможности и цена

Прежде всего штроборезы делятся по типу привода на:

Ручные

При работе требуют определенных усилий, подходят для штробления стен из нетвердых материалов, например, арболит, пенобетон, газобетон.

Стоимость 300 – 500 рублей.

Электрические

В качестве привода выступает электродвигатель различной мощности.

Используется для штробления твердых перекрытий, изготовленных из бетона, камня, кирпича.

Бытовые модели обойдутся в сумму от 3 тыс. рублей, а цены на профессиональные начинаются с отметки 20 тыс. рублей.

Ручной вариант, в свою очередь, бывает с изогнутой рукоятью, где для каждой руки предусмотрен отдельный держатель.

Такой штроборез использует двухсторонний резец.

Скорость работы увеличивается путем равномерного распределения площади нажима.

Электромодели оснащены двумя держателями прямой формы, что позволяет штробить стены с высокой точностью в ячеистом газобетоне.

По типу пропила электрические штроборезы бывает:

Прямые

Самый распространенный вариант, где диски расположены относительно обрабатываемой поверхности под прямым углом.

Угловые

Встречается довольно редко.

У таких моделей регулируется угол между пильными дисками и поверхностью, что позволяет штробить в углах.

Гибридный вариант, объединяющий в себе функции штробореза и угловой шлифовальной машины, получил название штроборез-бороздодел.

По сути это адаптированная УШМ, в комплекте с которой идет специальная насадка на болгарку.

Иными словами, без этой насадки инструмент превращается в классический бороздодел или обычную болгарку.

В зависимости от материала поверхности, кроме стандартных штроборезов, для нарезания канавок используются:

• По дереву – преимущественно циркулярка.

Бороздодел из циркулярной пилы годится для работы по мягкому материалу, например, по газобетону, но предпочтение отдается дереву за счет прямого назначения инструмента.

Иногда применяют ручной фрезер.

Первый вариант предпочтительнее, если необходимо выполнить широкую штробу.

• По бетону – подходит болгарка, которой выполняют рез в два захода.

Для выборки материала используется соответствующая насадка на перфоратор в форме, например, лопатки.

Та же схема используется и при работе по кирпичу.

В зависимости от материала, используется соответствующий диск на УШМ.

Также в свободной продаже можно найти под нее отдельно насадки, превращающие болгарку в штроборез.

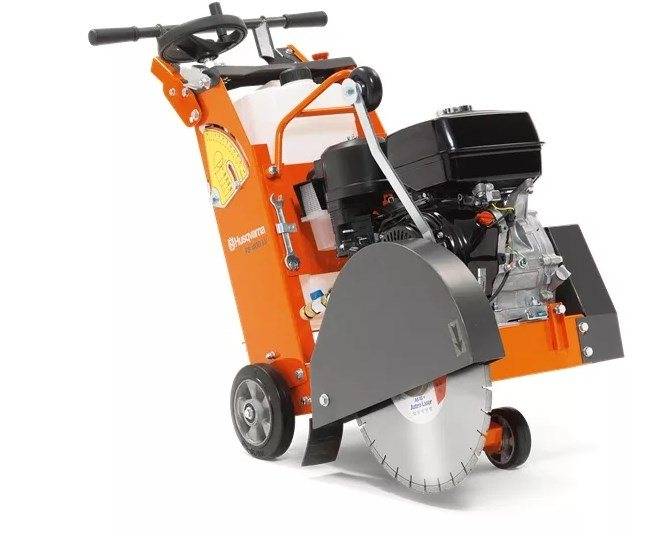

• По асфальту – используется специальный бензиновый агрегат, называемый швонарезчиком.

• По металлу – применяется бензорез с соответствующим диском.

Причина заключается в том, что инструмент эксплуатируется не по назначению, а значит, не рассчитан на подобную работу.

5 BOSCH GNF 65 A

Профессиональную модель штробореза Бош 65 А синего цвета (как правило, любительский инструмент выполнен из зеленого пластика) в конец нашего рейтинга забросила его стоимость – самая высокая среди всех участников. Искать этому оправдания за счет каких-либо преимуществ модели нет необходимости. Все и так знают, что продукция фирмы BOSCH отличается качеством и высокой стоимостью – купить такой инструмент по недорогой цене можно лишь в двух случаях: б/у или подделка.

Штроборез может углубляться до 65 мм – регулировка этого параметра довольно удобна, чего не скажешь о ширине реза. В этом случае предстоит работать с установочными шайбами, что равносильно замене дисков, поэтому занимает больше времени. Отзывы владельцев довольно разнятся – и неудобное подключение к пылесосу, и тяжелый – после пары часов штробления руки у оператора просто отваливаются, и т. д. Однако есть и плюсы, а именно – продолжительность работы. Она ограничена лишь желанием владельца. Даже щетки поменять в штроборезе можно за считанные минуты – технологические отверстия позволяют выполнить процедуру максимально быстро, и сразу вернуться к резке. Одним словом, данный инструмент можно считать самым выносливым, т. к. он создан исключительно для того, чтобы работать сколь угодно долго. Именно за это его и выбирают профессионалы.
